电机的绝缘等级和防护等级划分

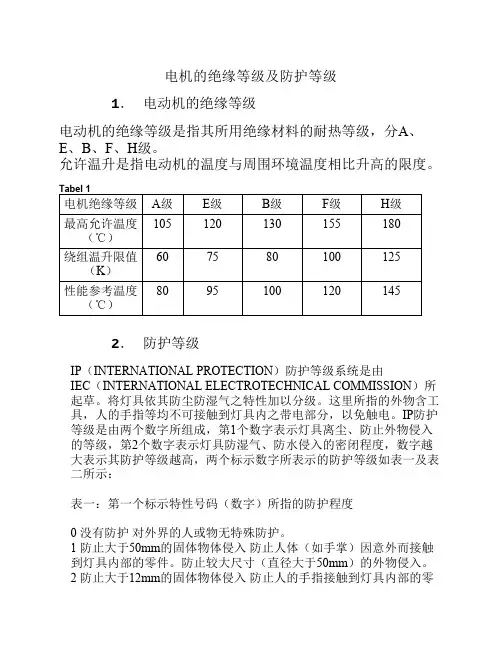

电机的绝缘等级及防护等级1．电动机的绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

Tabel 1电机绝缘等级A级E级B级F级H级105120130155180最高允许温度（℃）绕组温升限值607580100125（K）8095100120145性能参考温度（℃）2．防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：表一：第一个标示特性号码（数字）所指的防护程度0 没有防护对外界的人或物无特殊防护。

1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

4 防止大于1.0mm 的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。

6 防尘完全防止外物侵入，且可完全防止灰尘进入。

表二：第二个标示特性号码（数字）所指的防护程度0 没有防护没有防护。

1 防止滴水侵入垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。

介绍电机的绝缘等级分类和IP防护等级电机的绝缘等级分类和IP防护等级都是电机产品的重要参数，对于电机的使用、维护和保护都有着重要的意义。

下面将详细介绍电机的绝缘等级分类和IP防护等级。

一、电机的绝缘等级分类电机的绝缘等级是指电机所使用的绝缘材料和绝缘结构的耐受能力，用于衡量电机绝缘能力的级别。

绝缘等级通常由字母和数字组成，表示电机的耐压水平和耐温能力。

1.N级绝缘：N级绝缘是指电机绝缘所能耐受的最低等级。

N级绝缘适用于永磁同步电机等不需要求高绝缘性能的电动机。

2.E级绝缘：E级绝缘是指电机绝缘能耐受的一定温度和电压等级。

E 级绝缘适用于一般的工业电机和家用电机。

3.B级绝缘：B级绝缘是指电机绝缘能耐受的较高温度和电压等级。

B 级绝缘适用于需要高温、高电压工作的电机。

4.F级绝缘：F级绝缘是指电机绝缘能耐受更高温度和电压等级。

F 级绝缘适用于需要更高温度、更高电压等级的电机。

5.H级绝缘：H级绝缘是指电机绝缘能耐受最高温度和电压等级。

H 级绝缘适用于需要极高温度、极高电压等级的特殊电机。

IP防护等级是指电机外壳对各种固体物体和液体的防护能力。

IP等级由两个数字组成，第一个数字表示对固体的防护等级，第二个数字表示对液体的防护等级。

1.对固体的防护等级（第一个数字）：-0级：没有防护。

- 1级：防护物体的直径大于50mm。

- 2级：防护物体的直径大于12.5mm。

- 3级：防护物体的直径大于2.5mm。

- 4级：防护物体的直径大于1.0mm。

-5级：彻底防止灰尘进入。

-6级：完全防止灰尘进入。

2.对液体的防护等级（第二个数字）：-0级：没有防护。

-1级：防止垂直滴水入侵。

-2级：防止斜向滴水入侵。

-3级：防止喷溅入侵。

-4级：防止溅水入侵。

-5级：防止喷水入侵。

-6级：防止大波浪冲击。

-7级：防止短时间的急剧浸泡。

-8级：防止长时间的浸泡。

综上所述，电机的绝缘等级和IP防护等级对于电机的使用、维护和保护都具有重要意义。

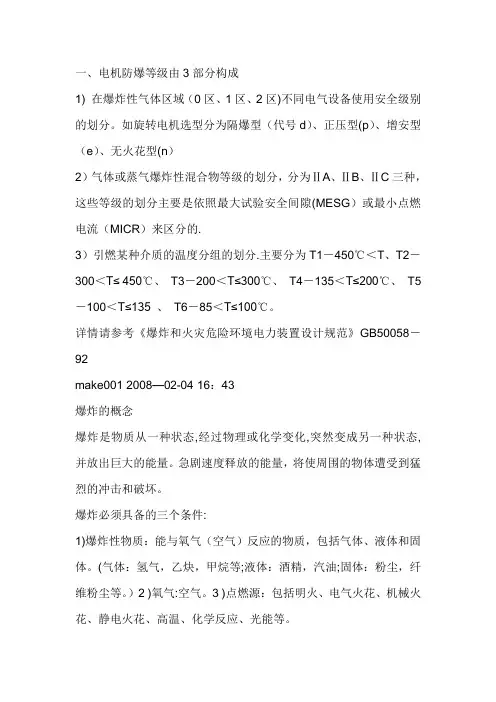

一、电机防爆等级由3部分构成1) 在爆炸性气体区域（0区、1区、2区)不同电气设备使用安全级别的划分。

如旋转电机选型分为隔爆型（代号d）、正压型(p）、增安型（e）、无火花型(n）2）气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙(MESG）或最小点燃电流（MICR）来区分的.3）引燃某种介质的温度分组的划分.主要分为T1－450℃＜T、T2－300＜T≤ 450℃、T3－200＜T≤300℃、T4－135＜T≤200℃、T5－100＜T≤135 、T6－85＜T≤100℃。

详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058－92make001 2008—02-04 16：43爆炸的概念爆炸是物质从一种状态,经过物理或化学变化,突然变成另一种状态,并放出巨大的能量。

急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备的三个条件:1)爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。

(气体：氢气，乙炔，甲烷等;液体：酒精，汽油;固体：粉尘，纤维粉尘等。

）2 )氧气:空气。

3 )点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。

为什么要防爆易爆物质：很多生产场所都会产生某些可燃性物质。

煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。

氧气：空气中的氧气是无处不在的.点燃源：在生产过程中大量使用电气仪表,各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免,尤其当仪表、电气发生故障时. 客观上很多工业现场满足爆炸条件。

当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。

因此采取防爆就显得很必要了。

仪表防爆的原理危险场所危险性划分：爆炸性物质区域定义中国标准北美标准0 区：Div.1 气体（CLASS Ⅰ) 在正常情况下，爆炸性气体混合物连续或长时间存在的场所1 区：在正常情况下爆炸性气体混合物有可能出现的场所1 区2 区:Div。

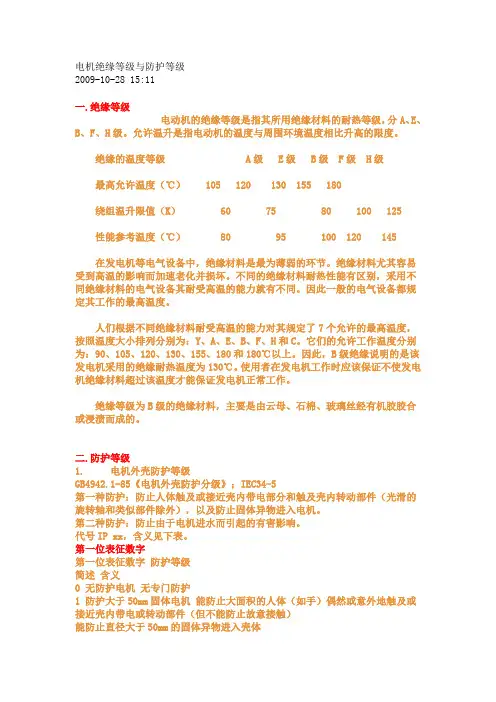

电机绝缘等级与防护等级2009-10-28 15:11一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

二.防护等级1. 电机外壳防护等级GB4942.1-85《电机外壳防护分级》；IEC34-5第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。

第二种防护：防止由于电机进水而引起的有害影响。

代号IP xx，含义见下表。

第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）能防止直径大于50mm的固体异物进入壳体2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15°防滴电机当电机从正常位置向任何方向倾斜15°以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60°角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防喷水电机承受任何方向的喷水无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度8 潜水电机电机在制造厂规定的条件下能长期潜水。

电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为 Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是寿命的主要因素之一。

二、IP防护等级 IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC （INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

表一：第一个标示特性号码（数字）所指的防护程度[-S第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

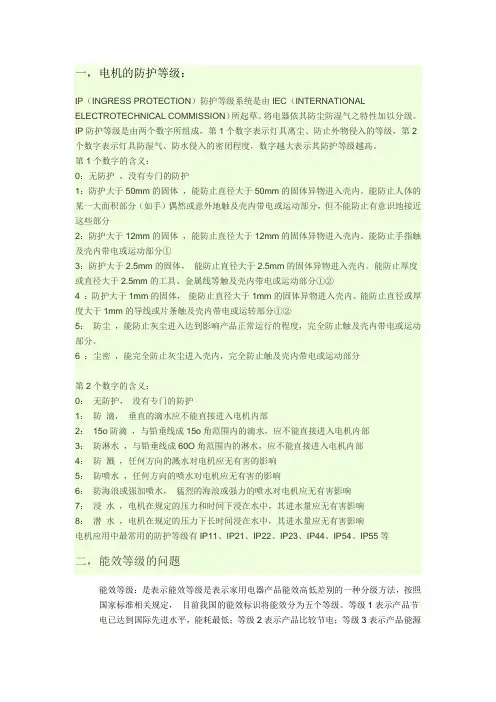

一，电机的防护等级：IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将电器依其防尘防湿气之特性加以分级。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。

第1个数字的含义：0：无防护，没有专门的防护1：防护大于50mm的固体，能防止直径大于50mm的固体异物进入壳内。

能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分2：防护大于12mm的固体，能防止直径大于12mm的固体异物进入壳内。

能防止手指触及壳内带电或运动部分①3：防护大于2.5mm的固体，能防止直径大于2.5mm的固体异物进入壳内。

能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②4 ：防护大于1mm的固体，能防止直径大于1mm的固体异物进入壳内。

能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②5：防尘，能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。

6 ：尘密，能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分第2个数字的含义：0：无防护，没有专门的防护1：防滴，垂直的滴水应不能直接进入电机内部2：15o防滴，与铅垂线成15o角范围内的滴水，应不能直接进入电机内部3：防淋水，与铅垂线成60O角范围内的淋水，应不能直接进入电机内部4：防溅，任何方向的溅水对电机应无有害的影响5：防喷水，任何方向的喷水对电机应无有害的影响6：防海浪或强加喷水，猛烈的海浪或强力的喷水对电机应无有害影响7：浸水，电机在规定的压力和时间下浸在水中，其进水量应无有害影响8：潜水，电机在规定的压力下长时间浸在水中，其进水量应无有害影响电机应用中最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等二，能效等级的问题能效等级：是表示能效等级是表示家用电器产品能效高低差别的一种分级方法，按照国家标准相关规定，目前我国的能效标识将能效分为五个等级。

绝缘等级与防护等级一、绝缘等级1、电机绝缘等级划分依据就是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级,各级的允许极限温度如下表。

所谓允许极限温度就是指电机绝缘材料的允许最高工作温度,它反应绝缘材料的耐热性能。

2、表:绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为 Y、A、E、B、F、H、C 7个等级,其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度,系指电机在设计预期寿命内,运行时绕组绝缘中最热点的温度。

根据经验,A级材料在105℃、B级材料在130℃的情况下寿命可达10年,但在实际情况下环境温度与温升均不会长期达设计值,因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度,则绝缘的老化加剧,寿命大大缩短。

所以电机在运行中,温度就是寿命的主要因素之一。

二、IP防护等级IP(INTERNATIONAL PROTECTION)防护等级系统就是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具,人的手指等均不可接触到灯具内之带电部分,以免触电。

IP防护等级就是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级,第2个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高,两个标示数字所表示的防护等级如表一及表二。

表一:防护程度防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体(如手掌)因意外而接触到灯具内部的零件。

防止较大尺寸(直径大于50mm)的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸(直径大12mm)的外物侵入。

3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

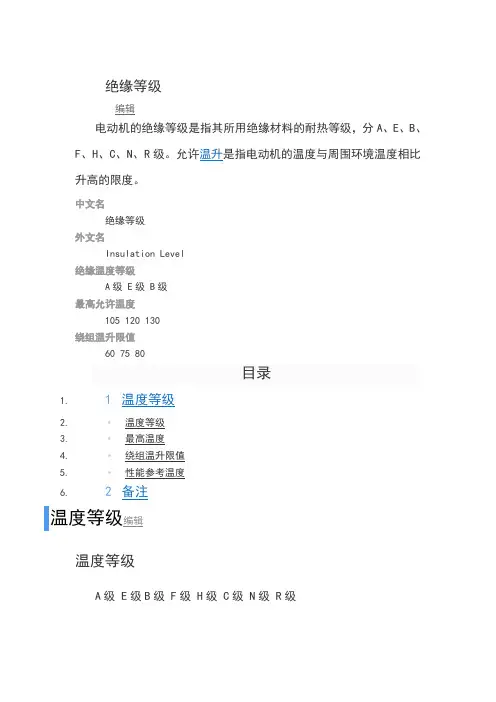

绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、升高的限度。

中文名绝缘等级外文名Insulation Level绝缘温度等级A级 E级 B级最高允许温度105 120 130绕组温升限值60 75 80目录温度等级A级 E级B级 F级 H级 C级 N级 R级最高温度105 120 130 155 180 200 220 240（℃）绕组温升限值60 75 80 105 125 135 150 170（K）性能参考温度80 95 100 120 145 155 170 190（℃）在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

备注编辑根据GB 755-2008，F级绝缘下绕组温升限制应为105K，而不是100K。

一般电机的绝缘等级较多采用E级和B级绝缘。

词条标签：自然学科，科技，理学，工业产品，仪器IP防护等级ELECTROTECHNICAL COMMISSION）所起草，将电器依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。

[1]中文名IP防护等级外文名INGRESS PROTECTION起草IEC组成两个数字第一个数字电器防尘、防止外物侵入的等级第二个数字电器防湿气、防水侵入的密闭程度特点数字越大表示其防护等级越高目录IP防护等级表示方法概述编辑防护等级多以IP后跟随两个数字来表述，数字用来明确防护的防止危险A手背B手指C工具D金属线专门信息H高压设备M 做防水试验时试样运行S 做防水试验时试样静止W气候条件IP试验编辑范围防水试验包括第二位特征数字为1至8，即防护等级代码为IPX1至IPX8。

电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是寿命的主要因素之一。

二、IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

表一：第一个标示特性号码（数字）所指的防护程度[-S第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

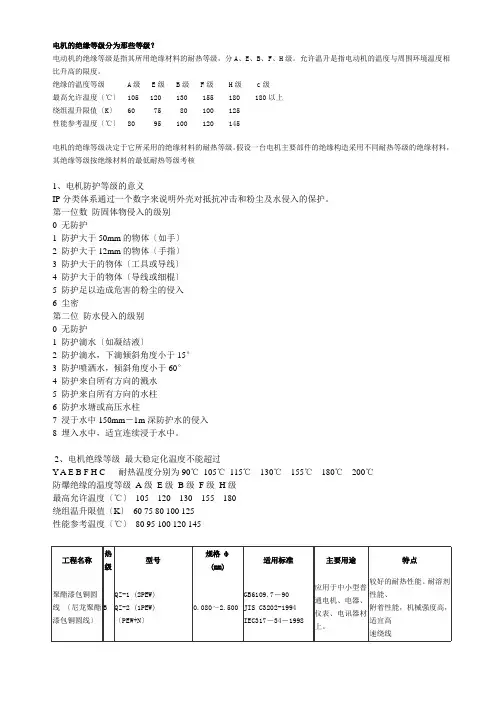

电机的绝缘等级分为那些等级？电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级F级 H级c级最高允许温度〔℃〕105 120 130 155 180 180以上绕组温升限值〔K〕60 75 80 100 125性能参考温度〔℃〕80 95 100 120 145电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。

假设一台电机主要部件的绝缘构造采用不同耐热等级的绝缘材料，其绝缘等级按绝缘材料的最低耐热等级考核1、电机防护等级的意义IP分类体系通过一个数字来说明外壳对抵抗冲击和粉尘及水侵入的保护。

第一位数防固体物侵入的级别0 无防护1 防护大于50mm的物体〔如手〕2 防护大于12mm的物体〔手指〕3 防护大于的物体〔工具或导线〕4 防护大于的物体〔导线或细棍〕5 防护足以造成危害的粉尘的侵入6 尘密第二位防水侵入的级别0 无防护1 防护滴水〔如凝结液〕2 防护滴水，下滴倾斜角度小于15°3 防护喷洒水，倾斜角度小于60°4 防护来自所有方向的溅水5 防护来自所有方向的水柱6 防护水塘或高压水柱7 浸于水中150mm－1m深防护水的侵入8 埋入水中，适宜连续浸于水中。

2、电机绝缘等级最大稳定化温度不能超过Y A E B F H C 耐热温度分别为90℃105℃115℃130℃155℃180℃200℃防爆绝缘的温度等级A级E级B级F级H级最高允许温度〔℃〕105 120 130 155 180绕组温升限值〔K〕60 75 80 100 125性能参考温度〔℃〕80 95 100 120 145江西鑫新实业股份上饶线材厂产品介绍聚酯亚胺/聚酰胺复合漆包铜圆线 Polyester enamelled round copper wires overcoated with polyamide,class 180Q(ZY/X)-2/180Q(ZY/X)-3/180200级 聚酯亚胺/聚酰胺 酰亚胺 复合漆包铜圆线Polyester enamelledround copper wires overcoated withpolyamide-imide ,class 200Q(ZY/XY)-1/200〔八〕Q(ZY/XY)-2/200。

一、电机防爆等级由3部分构成二、1 在爆炸性气体区域0区、1区、2区不同电气设备使用安全级别的划分;如旋转电机选型分为隔爆型代号d、正压型p、增安型e、无火花型n三、2气体或蒸气爆炸性混合物等级的划分,分为ⅡA、ⅡB、ⅡC三种,这些等级的划分主要是依照最大试验安全间隙MESG或最小点燃电流MICR来区分的;四、3引燃某种介质的温度分组的划分;主要分为T1－450℃＜T、T2－300＜T≤ 450℃、 T3－200＜T≤300℃、 T4－135＜T≤200℃、 T5－100＜T≤135 、 T6－85＜T≤100℃. 五、详情请参考爆炸和火灾危险环境电力装置设计规范GB50058－92六、七、make001 2008-02-04 16:43八、爆炸的概念九、爆炸是物质从一种状态,经过物理或化学变化,突然变成另一种状态,并放出巨大的能量;急剧速度释放的能量,将使周围的物体遭受到猛烈的冲击和破坏;十、爆炸必须具备的三个条件：十一、1爆炸性物质：能与氧气空气反应的物质,包括气体、液体和固体;气体：氢气,乙炔,甲烷等；液体：酒精,汽油；固体：粉尘,纤维粉尘等;2 氧气：空气;3 点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等;十二、为什么要防爆十三、易爆物质：很多生产场所都会产生某些可燃性物质;煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中,约有80%以上的生产车间区域存在爆炸性物质;氧气：空气中的氧气是无处不在的;点燃源：在生产过程中大量使用电气仪表,各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免,尤其当仪表、电气发生故障时;十四、客观上很多工业现场满足爆炸条件;当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时,若存在爆炸源,将会发生爆炸;因此采取防爆就显得很必要了;十五、仪表防爆的原理十六、危险场所危险性划分：十七、爆炸性物质区域定义中国标准北美标准十八、0 区：气体CLASS Ⅰ在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所十九、1 区：在正常情况下爆炸性气体混合物有可能出现的场所 1 区二十、2 区：在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所二十一、10 区：粉尘或纤维CLASS Ⅱ/Ⅲ在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所二十二、11 区：在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所二十三、防爆方法对危险场所的适用性：二十四、序号防爆型式代号国家标准防爆措施适用区域二十五、1 隔爆型 d 隔离存在的点火源 Zone1,Zone2二十六、2 增安型 e 设法防止产生点火源 Zone1,Zone2二十七、3 本安型 ia 限制点火源的能量 Zone0-2二十八、本安型 ib 限制点火源的能量 Zone1,Zone2二十九、4 正压型 p 危险物质与点火源隔开 Zone1,Zone2三十、5 充油型 o 危险物质与点火源隔开 Zone1,Zone2三十一、6 充砂型 q 危险物质与点火源隔开 Zone1,Zone2三十二、7 无火花型 n 设法防止产生点火源 Zone2三十三、8 浇封型 m 设法防止产生点火源 Zone1,Zone2三十四、9 气密型 h 设法防止产生点火源 Zone1,Zone2三十五、防爆对危险场所的适用性：三十六、爆炸性危险气体分类三十七、根据可能引爆的最小火花能量,我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级,如下表：三十八、工况类别气体分类代表性气体最小引爆火花能量三十九、矿井下Ⅰ甲烷四十、矿井外的工厂ⅡA 丙烷四十一、ⅡB 乙烯四十二、ⅡC 氢气四十三、美国和加拿大首先将散布在空气中的爆炸性物体分成三个CLASS类别：CLASSⅠ气体和蒸气；CLASS Ⅱ尘埃；CLASS Ⅲ纤维; 然后再将气体和尘埃分成 Group组：四十四、组名代表性气体或尘埃四十五、A 乙炔四十六、B 氢气四十七、C 乙烯四十八、D 丙烷四十九、E 金属尘埃五十、F 煤炭尘埃五十一、G 谷物尘埃五十二、气体温度组别划分：五十三、温度组别安全的物体表面温度常见爆炸性气体五十四、T1 ≤ 450℃氢气、丙烯腈等 46 种五十五、T2 ≤ 300℃乙炔、乙烯等 47 种五十六、T3 ≤ 200℃汽油、丁烯醛等 36 种五十七、T4 ≤ 135℃乙醛、四氟乙烯等 6 种五十八、T5 ≤ 100℃二硫化碳五十九、T6 ≤ 85℃硝酸乙酯和亚硝酸乙酯六十、仪表的防爆标志六十一、ExiaⅡC T6 的含义：六十二、标志内容符号含义六十三、防爆声明 Ex 符合某种防爆标准,如我国的国家标准六十四、防爆方式 ia 采用 ia 级本质安全防爆方法,可安装在 0 区六十五、气体类别ⅡC 被允许涉及ⅡC 类爆炸性气体六十六、温度组别 T6 仪表表面温度不超过 85℃六十七、ExiaⅡC 的含义六十八、标志内容符号含义六十九、防爆声明 Ex 符合欧洲防爆标准七十、防爆方式 ia 采用 ia 级本质安全防爆方法,可安装在 0 区七十一、气体类别ⅡC 被允许涉及ⅡC 类爆炸性气体七十二、注：该标志中无温度组别项 , 说明该仪表不与爆炸性气体直接接触七十三、防爆术语：七十四、七十五、有关防爆术语及标准七十六、安全栅安全参数定义：七十七、8226; 安全栅最高允许电压： Um七十八、保证安全栅本安端的本安性能,允许非本安端可能输入的最高电压七十九、8226; 安全栅最高开路电压： Uoc八十、在最高允许电压范围内本安端开路时电压最大值八十一、8226; 安全栅最大短路电流： Isc八十二、在最高允许电压范围内本安端短路时的电流最大值八十三、8226; 安全栅允许分布电容： Ca八十四、保证本质安全性能情况下本安端最大允许外接电容八十五、8226; 安全栅允许分布电感： La八十六、保证本质安全性能情况下本安端最大允许外接电感八十七、防爆标志格式说明：八十八、将工厂或矿区的爆炸危险介质,按其引燃能量,最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级,以确定现场防爆设备的防爆标志和防爆形式;八十九、防爆标志格式：九十、Ex ia ⅡC T4九十一、防爆标记防爆等级气体组别温度组别九十二、防爆等级说明：九十三、ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备;九十四、正常工作时,安全系数为；九十五、一个故障时,安全系数为；九十六、二个故障时,安全系数为 ;九十七、注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数;九十八、ib 等级 :九十九、在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备;一○○、正常工作时,安全系数为；一个故障时,安全系数为;一○一、正常工作时,有火花的触点须加隔爆外壳或气密外壳保护,并且有故障自显示的措施,一个故障时安全系数为;二、IP防护等级IPINTERNATIONAL PROTECTION防护等级系统是由IECINTERNATIONAL ELECTROTECHNICAL COMMISSION所起草的;将灯具依起防尘防湿之特性加以分级;这里所指的外物含工具,人的手指等均不可接触到灯具内之带电部分,以免触电;IP防护等级是由两个数字所组成,第一个数字表示灯具离尘、防止外物侵入的等级,第二个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高,两个标示数字所表示的防护等级如表一及表二;第一个标示特性号码数字所指示的防护程度第一个标示数字防护等级定义0 没有防护对外界的人或无特殊防护1 防止大于50mm的固体物侵入防止人体如手掌因意外而接触到灯具内部的零件;防止较大尺寸直径大于50mm的外物侵入2 防止大于12mm的固体物侵入防止人的手指接触到灯具内部的零件防止中等尺寸直径大于 12mm外物侵入;3 防止大于的固体物侵入防止直径或厚度大于的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件;4 防止大于的固体物侵入防止直径或厚度大于的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件;5 防尘完全防止外物侵入,虽不能完全防止灰尘进入,但侵入的灰尘量并不会影响灯具的正常工作;6 防尘完全防止外物侵入,且可完全防止灰尘进入;第二个标示特性号码数字所指示的防护程度第二个标示数字防护等级定义0 没有防护没有防护1 防止滴水侵入垂直滴下的水滴如凝结水对灯具不会造成有害影响;2 倾斜15度时仍可防止滴水侵入当灯具由垂直倾斜至15度时,滴水对灯具不会造成有害影响3 防止喷洒的水侵入防雨,或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害;4 防止飞溅的水侵入防止个方向飞溅而来的水进入灯具造成损害;5 防止喷射的水侵入防止来自各方向喷嘴射出的水进入灯具内造成损害;6 防止大浪的侵入装设于甲板上的灯具,防止因大浪的侵袭而进入造成损坏;7 防止浸水时水的侵入灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏;8 防止沉没时水的侵入灯具无限期的沉没在指定水压的状况下,能确保不因进水而造成损坏;三、电机的绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级,分A、E、B、F、H级;允许温升是指电动机的温度与周围环境温度相比升高的限度;绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度℃ 105 120 130 155 180绕组温升限值K 60 75 80 100 125性能参考温度℃ 80 95 100 120 145电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的;有Y、A、E、B、F、H、C等几个等级,各级的允许极限温度如下表;所谓允许极限温度是指电机绝缘材料的允许最高工作温度,它反应绝缘材料的耐热性能;绝缘材料按耐热能力分为 Y、A、E、B、F、H、C 7个等级,其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上;。

电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为 Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是寿命的主要因素之一。

二、IP防护等级 IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC （INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

表一：第一个标示特性号码（数字）所指的防护程度[-S第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

电机的防护等级和绝缘等级电机防护等级（第一位数字）的分级和定义防护等级第一位数简称定义0 无防护没有专门的防护。

1 防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内.能防止人体的某一大面积部分（如手)偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分。

2 防护大于12mm的固体能防止直径大于12mm的固体异物进入壳内。

能防止手指触及壳内带电或运动部分。

3 防护大于2。

5mm的固体能防止直径大于2。

5mm的固体异物进入壳内。

能防止厚度或直径大2.5mm的工具、金属线等触及壳内带电或运动部分。

4 防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内.能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分。

5 防尘能防止灰尘进入达到影响产品正常运行的程度,完全防止触及壳内带电或运动部分。

6 尘密能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分.电机防护等级(第二位数字）的分级和定义防护等级第二位数简称定义0 无防护没有专门的防护。

1 防滴垂直的滴水应不能直接进入电机内部.2 15o防滴与铅垂线成15o角范围内的滴水，应不能直接进入电机内部。

3 防淋水与铅垂线成60O角范围内的淋水,应不能直接进入电机内部.4 防溅任何方向的溅水对电机应无有害的影响。

5 防喷水任何方向的喷水对电机应无有害的影响，标准为1米处。

6 防海浪或强加喷水猛烈的海浪或强力的喷水对电机应无有害影响。

7 浸水电机在规定的压力和时间下浸在水中,其进水量应无有害影响。

8 潜水电机在规定的压力下长时间浸在水中，其进水量应无有害影响。

电机常用的防护等级有IP23、IP44、IP54、IP55、IP56、IP65。

电动机的热分级是指其所用绝缘材料的耐热等级，分A、E、B、F、H、C、N、R级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

温度等级绝缘的温度等级A级E级B级F级H级C级N级R级最高允许温度（℃）105 120 30 155 180 200 220 240绕组温升限值(K) 60 75 80 105 125 135 150 170性能参考温度(℃）80 95 100 120 145 155 170 190在发电机等电气设备中，绝缘材料是最为薄弱的环节。

1.电机的绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145温升测试方法（热电阻法）工具在空气中，以正常负载下运行直到温度稳定（建议如果有多档运行速度，最好都测试一下）。

在转矩固定时调整到0.94倍额定电压或1.06倍额定电压或电压范围平均值运行（一般运行4个小时，待温升稳定后），取里面最不利的温升值绕组温升值用下列公式计算：△t= (R2-R1)/R1（k+t1）-（t2-t1）这里：△t是温升；R1是试验开始时的电阻；R2是试验结束时的电阻；K是铜绕组为234.5，铝绕组为225；t1是试验开始时的室温；t2是试验结束时的室温。

（千万注意是环境温度，而非电机本身的温度或电机附近的温度）在试验开始时，绕组应在室温下。

建议用下述方法确定试验结束时绕组的电阻：在开关断开后尽可能立即测量电阻，然后以短的时间间隔再测量几次电阻，以便作出电阻对时间的曲线来确定开关断开瞬间的电阻值。

（我的意见是等机器停止运转后在测试）注：一般国内的小电机在没有什么特殊情况的条件下，采用的绝缘等级为B级。

出口到欧洲的产品一般要求达到F 级。

1.电机的防护等级一般要求防爆或在特殊条件（如高盐雾的海上环境）使用时会提出较高的防护等级。

但IP防护过高会引起散热不良的问题）IP表示ingress protection（进入防护）IPXX后第一个数字表示防尘,数字为0、1、2、3、4、5,数字越大,防尘等级越高。

第二个数字表示防水,数字为0、1、2、3、4、5、6、7、8,数字越大,防水等级越高。

普通情况下,Y型电机为IP44,Y2型电机为IP54,DM型电机为IP55,潜水电机为IPX8.详解：0无防护0无防护1防护50mm直径或更大固体外来物。

一、电机防爆等级由3部分构成1) 在爆炸性气体区域(0区、1区、2区)不同电气设备使用安全级别的划分。

如旋转电机选型分为隔爆型(代号d)、正压型(p)、增安型(e)、无火花型(n)2)气体或蒸气爆炸性混合物等级的划分,分为ⅡA、ⅡB、ⅡC三种,这些等级的划分主要是依照最大试验安全间隙(MESG)或最小点燃电流(MICR)来区分的。

3)引燃某种介质的温度分组的划分。

主要分为T1-450℃<T、T2-300<T≤ 450℃、T3-200<T≤300℃、T4-135<T≤200℃、T5 -100<T≤135 、T6-85<T≤100℃.详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058-92make001 2008-02-04 16:43爆炸的概念爆炸是物质从一种状态,经过物理或化学变化,突然变成另一种状态,并放出巨大的能量。

急剧速度释放的能量,将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备的三个条件:1)爆炸性物质:能与氧气(空气)反应的物质,包括气体、液体和固体。

(气体:氢气,乙炔,甲烷等;液体:酒精,汽油;固体:粉尘,纤维粉尘等。

)2 )氧气:空气。

3 )点燃源:包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。

为什么要防爆易爆物质:很多生产场所都会产生某些可燃性物质。

煤矿井下约有三分之二的场所有存在爆炸性物质;化学工业中,约有80%以上的生产车间区域存在爆炸性物质。

氧气:空气中的氧气是无处不在的。

点燃源:在生产过程中大量使用电气仪表,各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免,尤其当仪表、电气发生故障时。

客观上很多工业现场满足爆炸条件。

当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时,若存在爆炸源,将会发生爆炸。

因此采取防爆就显得很必要了。

仪表防爆的原理危险场所危险性划分:爆炸性物质区域定义中国标准北美标准0 区:Div.1 气体(CLASS Ⅰ) 在正常情况下, 爆炸性气体混合物连续或长时间存在的场所1 区:在正常情况下爆炸性气体混合物有可能出现的场所1 区2 区:Div.2 在正常情况下爆炸性气体混合物不可能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所10 区Div.1:粉尘或纤维(CLASS Ⅱ/Ⅲ)在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物可能连续, 短时间频繁地出现或长时间存在的场所11 区Div.2:在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物不能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所防爆方法对危险场所的适用性:序号防爆型式代号国家标准防爆措施适用区域1 隔爆型d GB3836.2 隔离存在的点火源Zone1,Zone22 增安型e GB3836.3 设法防止产生点火源Zone1,Zone23 本安型ia GB3836.4 限制点火源的能量Zone0-2本安型ib GB3836.4 限制点火源的能量Zone1,Zone24 正压型p GB3836.5 危险物质与点火源隔开Zone1,Zone25 充油型o GB3836.6 危险物质与点火源隔开Zone1,Zone26 充砂型q GB3836.7 危险物质与点火源隔开Zone1,Zone27 无火花型n GB3836.8 设法防止产生点火源Zone28 浇封型m GB3836.9 设法防止产生点火源Zone1,Zone29 气密型h GB3836.10 设法防止产生点火源Zone1,Zone2 防爆对危险场所的适用性:爆炸性危险气体分类根据可能引爆的最小火花能量,我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级,如下表:工况类别气体分类代表性气体最小引爆火花能量矿井下Ⅰ甲烷0.280mJ矿井外的工厂ⅡA 丙烷0.180mJⅡB 乙烯0.060mJⅡC 氢气0.019mJ美国和加拿大首先将散布在空气中的爆炸性物体分成三个CLASS(类别):CLASSⅠ气体和蒸气;CLASS Ⅱ尘埃;CLAS S Ⅲ纤维。

电动机绝缘等级标准电动机绝缘等级是指电动机绝缘系统的耐受能力，它直接关系到电动机的安全可靠运行。

根据国际电工委员会（IEC）的规定，电动机的绝缘等级分为多个等级，主要包括A级、E级、B级、F级、H级等。

每个等级都有其特定的绝缘材料和绝缘性能要求，以确保电动机在不同工作环境下能够正常运行，并且具有一定的安全保障。

首先，A级绝缘是指电动机使用丙烯腈丁二烯橡胶（NBR）或聚酯橡胶（PE）等绝缘材料，其耐热温度为60℃。

A级绝缘适用于一些一般性的家用电器，例如吸尘器、电风扇等。

由于A级绝缘的耐热温度较低，所以在选择电动机时需要根据具体的使用环境来确定是否合适。

其次，E级绝缘是指电动机使用聚酯薄膜（PET）或聚酰亚胺薄膜（PI）等绝缘材料，其耐热温度为75℃。

E级绝缘适用于一些家用电器和一般工业设备，例如洗衣机、冰箱、风扇等。

相比于A级绝缘，E级绝缘的耐热温度更高，因此在一些相对高温的环境下能够更好地保护电动机。

接着，B级绝缘是指电动机使用聚酯薄膜（PET）或聚酰亚胺薄膜（PI）等绝缘材料，其耐热温度为130℃。

B级绝缘适用于一些工业设备和一些特殊环境下的家用电器，例如烤箱、热水器等。

B级绝缘的耐热温度相对较高，能够满足一些高温环境下的使用要求。

此外，F级绝缘是指电动机使用聚酰亚胺薄膜（PI）或聚四氟乙烯（PTFE）等绝缘材料，其耐热温度为155℃。

F级绝缘适用于一些高温环境下的工业设备，例如烘干机、热风机等。

F级绝缘的耐热温度非常高，能够在极端高温的环境下保护电动机不受损坏。

最后，H级绝缘是指电动机使用石墨酯或石墨酯玻璃纤维混合材料等绝缘材料，其耐热温度为180℃。

H级绝缘适用于一些极端高温环境下的工业设备，例如炼油厂、冶炼厂等。

H级绝缘的耐热温度非常高，能够满足极端高温环境下的电动机绝缘要求。

总的来说，电动机的绝缘等级标准是根据电动机的使用环境和工作要求来确定的，不同的绝缘等级适用于不同的设备和环境。
