【CN209777019U】一种三次循环包装纸箱【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922150027.X(22)申请日 2019.12.05(73)专利权人 南通市金马包装材料有限公司地址 226500 江苏省南通市如皋市搬经镇搬经居委会二组(72)发明人 卢新建　(51)Int.Cl.B65D 5/42(2006.01)B65D 81/26(2006.01)(54)实用新型名称一种可循环反复使用的瓦楞纸箱(57)摘要本实用新型涉及纸箱技术领域，且公开了可循环反复使用的瓦楞纸箱，包括箱体，所述箱体的外表面设置有盖板，所述盖板的外表面设置有插栓，所述箱体的内壁设置有凹槽，所述凹槽的内部设置有挤压海绵，所述箱体的底壁依次设置有保护板、防水板、缓冲板，所述缓冲板的外表面设置有固定块、螺纹杆、转杆、旋钮、限位块、滑槽、滑块，挤压弹簧及挤压板，通过旋转旋钮，起到对箱体外表面的支撑作用，所述螺纹杆的上表面设置有保护海绵，所述箱体的外表面设置有胶带，所述箱体的外表面设置有透气孔，该可循环反复使用的瓦楞纸箱，不仅使箱体防水防潮，还能对箱体内部起到支撑的作用，防止箱体变形损坏。

权利要求书1页 说明书4页 附图2页CN 211002314 U 2020.07.14C N 211002314U1.一种可循环反复使用的瓦楞纸箱，包括箱体(1)，其特征在于：所述箱体(1)的上表面设置有盖板(2)，所述盖板(2)的外表面固定连接有插栓(3)，所述箱体(1)的两侧面开设有凹槽(4)，所述箱体(1)的外表面开设有透气孔(5)，所述箱体(1)的内壁固定连接有铁丝(6)，所述箱体(1)的底壁设置有保护板(19)，所述保护板(19)的上表面设置有防水板(20)，所述防水板(20)的上表面设置有缓冲板(7)，所述缓冲板(7)的上表面固定连接有固定块(8)，所述固定块(8)的内部穿插设置有转杆(9)，所述转杆(9)的端部固定连接有旋钮(10)，所述缓冲板(7)的上表面开设有滑槽(12)，所述滑槽(12)的两段固定连接有限位块(13)，所述滑槽(12)的内部滑动连接有滑块(14)，所述滑块(14)的外表面固定连接有螺母(15)，所述螺母(15)的内部螺纹连接有螺纹杆(16)，所述螺纹杆(16)外表面设置有两段方向相反的螺纹，所述转杆(9)与所述螺纹杆(16)螺纹连接，所述螺母(15)的外表面固定连接有挤压弹簧(17)，所述挤压弹簧(17)的外表面固定连接有挤压板(18)，所述缓冲板(7)内部设置有两个缓冲垫(22)，两个所述缓冲垫(22)之间固定连接有缓冲弹簧(23)，所述螺纹杆(16)的上表面设置有保护海绵(21)，所述箱体(1)的外表面设置有胶带(24)。

专利名称：一种可循环重复使用的包装箱和包装封条
专利类型：实用新型专利
发明人：张新昌,孙鑫怡,韩霖,宋瑞,张涵茵,索朗德吉,魏旭冉,熊归砚
申请号：CN201820259123.0
申请日：20180214
公开号：CN207943324U
公开日：
20181009
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可循环重复使用的包装封条和包装箱，包括封条带、球钉、包装封条锁扣和包装箱，所述包装箱的箱盖上加工有排列规则的圆孔；所述封条带的一面设置有两排或一排头部略大、颈部略小的球钉；所述球钉与包装箱上的圆孔相匹配；所述封条带靠近边缘的一端或两端设置有封条锁扣；所述包装箱对应封条带靠近边缘的一端或两端位置设置有封条锁扣座。

本实用新型通过封条带上的球钉对包装箱进行封合，可以实现包装箱和封条带的循环复用，有利于减少资源浪费、利于环境保护，本实用新型适用于快递、物流等场合。

申请人：江南大学
地址：214122 江苏省无锡市滨湖区蠡湖大道1800号
国籍：CN
代理机构：北京挺立专利事务所(普通合伙)
代理人：叶盛
更多信息请下载全文后查看。

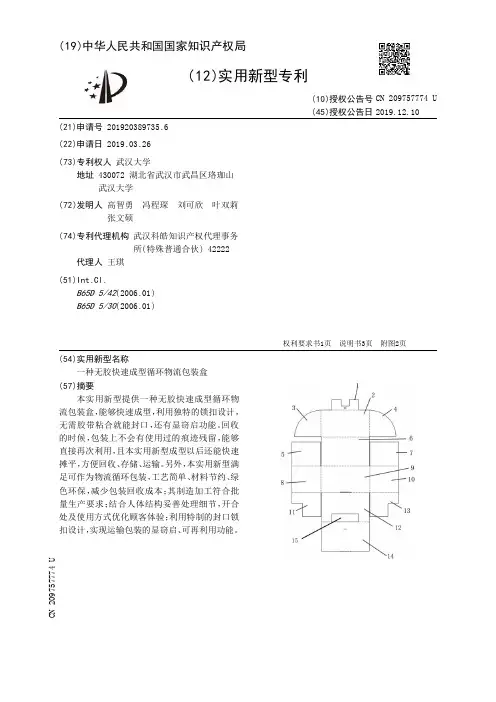

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920389735.6(22)申请日 2019.03.26(73)专利权人 武汉大学地址 430072 湖北省武汉市武昌区珞珈山武汉大学(72)发明人 高智勇　冯程琛　刘可欣　叶双莉　张文硕　(74)专利代理机构 武汉科皓知识产权代理事务所(特殊普通合伙) 42222代理人 王琪(51)Int.Cl.B65D 5/42(2006.01)B65D 5/30(2006.01)(54)实用新型名称一种无胶快速成型循环物流包装盒(57)摘要本实用新型提供一种无胶快速成型循环物流包装盒，能够快速成型，利用独特的锁扣设计，无需胶带粘合就能封口，还有显窃启功能。

回收的时候，包装上不会有使用过的痕迹残留，能够直接再次利用，且本实用新型成型以后还能快速摊平，方便回收、存储、运输。

另外，本实用新型满足可作为物流循环包装，工艺简单、材料节约、绿色环保，减少包装回收成本；其制造加工符合批量生产要求；结合人体结构妥善处理细节，开合处及使用方式优化顾客体验；利用特制的封口锁扣设计，实现运输包装的显窃启、可再利用功能。

权利要求书1页 说明书3页 附图2页CN 209757774 U 2019.12.10C N 209757774U权　利　要　求　书1/1页CN 209757774 U1.一种无胶快速成型循环物流包装盒，其特征在于：包括底板以及对称设置在底板上且向上翻折的第一前侧板和后侧板，以及左侧板和右侧板；其中左侧板和右侧板两侧分别设有向上翻折的一对支撑板，第一前侧板一侧连接有向下翻折的第二前侧板，第一前侧板与第二前侧板的连接处设有开口，后侧板的一侧连接有盖板，盖板的两侧分别设有侧襟片，另一侧设有用于盖住开口的插片，所述底板和第二前侧板之间设有第一连接扣件；还包括一锁扣，所述锁扣为一体成型的3段式结构，包括用于卡位的垂直段以及与垂直段两端连接用于限位的引导段，所述插片和第二前侧板上设有与引导段相匹配的卡口。

专利名称：一种可快速折叠循环使用的纸箱专利类型：实用新型专利
发明人：张进,雷志高,范礼宗
申请号：CN202120826770.7
申请日：20210422
公开号：CN216270333U
公开日：
20220412
专利内容由知识产权出版社提供
摘要：本实用新型涉及包装领域，具体为一种可快速折叠循环使用的纸箱，其片材的长度为纸箱的周长加侧面封边的宽度，沿纸箱长度方向两侧向内开口，分出纸箱的中间箱体、下封底、上侧舌，其要点是：上侧舌的高度相等，四个上侧舌的同侧上沿设计一个搭接口。

本实用新型无需胶带固定，节省胶带使用，拆装方便，上盖封闭严实，纸箱重复使用次数多，有利于周转箱或标准封装箱的重复使用，节能环保。

申请人：中国电建集团航空港建设有限公司,中国水利水电第十六工程局有限公司
地址：350014 福建省福州市晋安区福马路950号弄15号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201721909209.5(22)申请日 2017.12.30(73)专利权人 安徽凤凰松包装有限公司地址 242800 安徽省池州市青阳县工业园区(72)发明人 刘祥鹏　(74)专利代理机构 合肥中博知信知识产权代理有限公司 34142代理人 张加宽(51)Int.Cl.B65D 6/24(2006.01)(54)实用新型名称一种可重复使用的快递包装盒(57)摘要本实用新型公开了一种可重复使用的快递包装盒，包括上盖、箱体、磁锁和底板，所述上盖内安装有第三传感器，所述箱体内安装有，所述箱体的侧壁下部开设有第一限位孔，所述箱体在第二限位孔一侧的侧壁底部固定连接有橡胶底座，所述连接槽的底部安装有磁扣，所述底板由连接板和卡板构成，所述底板与连接板固定连接，并在连接处设置有槽结构，所述卡板的底部开设有定位孔，所述磁锁通过定位孔键槽连接在连接槽内，所述连接板内安装有第一传感器。

该可重复使用的快递包装盒结构合理，通过磁扣和磁锁的设计可以有效的将包装盒进行拆分重复使用，同时在内部安装有传感器，可以方便后期的快递盒的回收使用，使得包装盒的利用率大大提高。

权利要求书1页 说明书2页 附图3页CN 207773741 U 2018.08.28C N 207773741U1.一种可重复使用的快递包装盒，包括上盖(1)、箱体(3)、磁锁(14)和底板(2)，其特征在于：所述上盖(1)内安装有第三传感器(11)，所述箱体(3)内安装有第二传感器(10)，所述箱体(3)的侧壁下部开设有第一限位孔(6)，所述箱体(3)的另一侧壁下部开设有第二限位孔(7)，所述箱体(3)在第一限位孔(6)一侧的侧壁底部开设有连接槽(15)，所述箱体(3)在第二限位孔(7)一侧的侧壁底部固定连接有橡胶底座(8)，所述连接槽(15)的底部安装有磁扣(12)，所述底板(2)由连接板(5)和卡板(4)构成，所述底板(2)与连接板(5)固定连接，并在连接处设置有槽结构，所述卡板(4)的底部开设有定位孔(13)，所述磁锁(14)通过定位孔(13)键槽连接在连接槽(15)内，所述连接板(5)内安装有第一传感器(9)。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010584405.X(22)申请日 2020.06.24(71)申请人 西安工程大学地址 710048 陕西省西安市碑林区金花南路19号(72)发明人 张洪军　梅杨姿　王晓宁　骆昱颖　张亚琳　(74)专利代理机构 西安弘理专利事务所 61214代理人 燕肇琪(51)Int.Cl.B65D 5/18(2006.01)B65D 5/66(2006.01)B65D 5/44(2006.01)B65D 5/43(2006.01)B65D 5/42(2006.01)(54)发明名称一种可循环利用的快递纸箱(57)摘要本发明公开了一种可循环利用的快递纸箱，包括左侧板，左侧板的一端依次连接有前端板、右侧板，前端板的一侧依次连接有底板、后端板和摇盖b，左侧板、前端板、右侧板、底板和后端板之间配设有十字型的固定安全卡扣，解决了现有技术中存在的纸箱需使用透明胶带封箱或使用胶水粘合，不能无限次的开启闭合的问题。

权利要求书2页 说明书4页 附图4页CN 111776400 A 2020.10.16C N 111776400A1.一种可循环利用的快递纸箱，其特征在于，包括左侧板(12)，所述左侧板(12)的一端依次连接有前端板(11)、右侧板(13)，所述前端板(11)的一侧依次连接有底板(14)、后端板(15)和摇盖b(152)，所述左侧板(12)、前端板(11)、右侧板(13)、底板(14)和后端板(15)之间配设有十字型的固定安全卡扣。

2.如权利要求1所述的一种可循环利用的快递纸箱，其特征在于，所述前端板(11)的另一侧连接有摇盖a(111)，所述左侧板(12)的一侧连接有摇盖c(121)，所述右侧板(13)的一侧连接有摇盖e(131)，所述摇盖a(111)、摇盖e(131)和摇盖c(121)位于前端板(11)的同一侧，所述左侧板(12)的另一侧连接有摇盖d(123)，所述右侧板(13)的另一侧连接有摇盖f (133)。

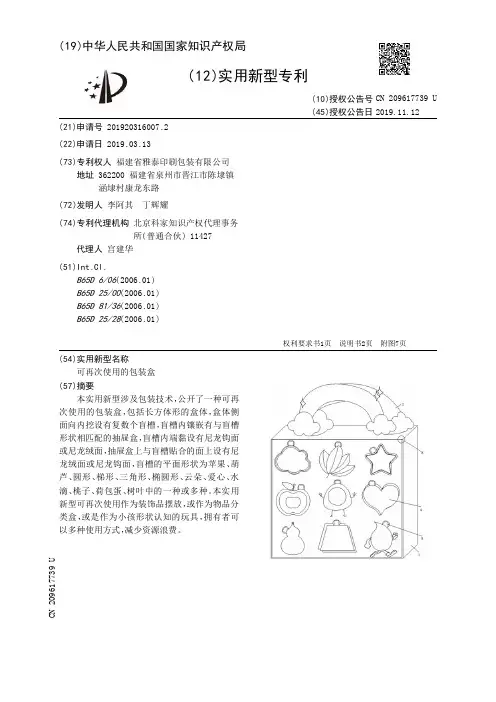

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920316007.2(22)申请日 2019.03.13(73)专利权人 福建省雅泰印刷包装有限公司地址 362200 福建省泉州市晋江市陈埭镇涵埭村康龙东路(72)发明人 李阿其　丁辉耀　(74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 宫建华(51)Int.Cl.B65D 6/06(2006.01)B65D 25/00(2006.01)B65D 81/36(2006.01)B65D 25/28(2006.01)(54)实用新型名称可再次使用的包装盒(57)摘要本实用新型涉及包装技术，公开了一种可再次使用的包装盒，包括长方体形的盒体，盒体侧面向内挖设有复数个盲槽，盲槽内镶嵌有与盲槽形状相匹配的抽屉盒，盲槽内端黏设有尼龙钩面或尼龙绒面，抽屉盒上与盲槽贴合的面上设有尼龙绒面或尼龙钩面，盲槽的平面形状为苹果、葫芦、圆形、梯形、三角形、椭圆形、云朵、爱心、水滴、桃子、荷包蛋、树叶中的一种或多种。

本实用新型可再次使用作为装饰品摆放，或作为物品分类盒，或是作为小孩形状认知的玩具，拥有者可以多种使用方式，减少资源浪费。

权利要求书1页 说明书2页 附图7页CN 209617739 U 2019.11.12C N 209617739U权　利　要　求　书1/1页CN 209617739 U1.可再次使用的包装盒，其特征在于：包括长方体形的盒体，盒体侧面向内挖设有复数个盲槽，盲槽内镶嵌有与盲槽形状相匹配的抽屉盒，盲槽内端黏设有尼龙钩面或尼龙绒面，抽屉盒上与盲槽贴合的面上设有尼龙绒面或尼龙钩面。

2.根据权利要求1所述的可再次使用的包装盒，其特征在于：盲槽的平面形状为苹果、葫芦、圆形、梯形、三角形、椭圆形、云朵、爱心、水滴、桃子、荷包蛋、树叶、扇形、五角形中的一种或多种。

专利名称：一种可循环使用的自锁底纸箱专利类型：实用新型专利
发明人：边粉妮
申请号：CN202021949076.6
申请日：20200908
公开号：CN213200379U
公开日：
20210514
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可循环使用的自锁底纸箱，包括主体、标识框和防护垫，所述主体的外壁设置有防水层，且主体的外侧从左至右依次设置有第一面板、第二侧板、第二面板和第一侧板，所述标识框安置于第一面板的外壁。

该可循环使用的自锁底纸箱设置有第一底板与第三底板，第一底板与第三底板之间为相互卡接，第一底板与第三底板的设计为自锁底，在主体的使用过程中，打开即可自然成型，降低了使用者的操作难度，且该设计省时省力，灵活性较强，折叠起来即可直接闭合，防护垫通过粘接分别与第一底板、第三底板的外壁连接，防护垫有效避免了主体底部与地面等的直接接触，避免造成磨损等现象，从而使得主体整体的使用寿命得到很好的延长。

申请人：昆山贝尔泰包装制品有限公司
地址：215000 江苏省苏州市昆山市张浦镇德望路596号2号房
国籍：CN
代理机构：苏州言思嘉信专利代理事务所(普通合伙)
代理人：刘巍
更多信息请下载全文后查看。

专利名称：一种循环使用的复合型包装箱结构专利类型：实用新型专利
发明人：严志宏
申请号：CN201721783506.X
申请日：20171219
公开号：CN207903105U
公开日：
20180925
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种循环使用的复合型包装箱结构，包装箱的板材采用3‑5层结构的瓦楞纸板，其特征是，所述瓦楞纸板的顶面和底面各粘贴有一层PVC膜，PVC膜厚度为
0.7mm‑2mm，PVC膜的尺寸超出瓦楞纸板的外沿5mm‑8mm,通过上下热切道具对粘贴好PVC膜的瓦楞纸板进行切割，瓦楞纸板的边沿由上下两层PVC膜黏住对瓦楞纸板边沿封边。

瓦楞纸板内的气体不易流出，有利于增强瓦楞纸板的强度，生产加工出的包装箱不易变形且减震防摔性能更好。

通过粘贴PVC膜实现包装箱体的内外表面防水，表面书写地址信息在后续循环使用可以用药水擦除。

且使用胶带封口，在后续循环使用时，撕掉胶带不会导致箱体表面破损。

申请人：万亿运营(深圳)科技有限责任公司
地址：518100 广东省深圳市前海深港合作区前湾一路1号A栋201室(入驻深圳市前海商务秘书有限公司)
国籍：CN
更多信息请下载全文后查看。

专利名称：一种可循环使用的标准快递包装盒专利类型：实用新型专利
发明人：傅嘉源
申请号：CN201520605106.4
申请日：20150807
公开号：CN205098711U
公开日：
20160323
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可循环使用的标准快递包装盒，其结构由箱体、箱盖和内壁气囊构成；箱体为立方体结构，两侧中线为折叠线，箱盖连接箱体顶部，内壁气囊内嵌在箱体内，和箱体内壁紧贴，内壁气囊上有一个气囊气孔。

本实用新型采用内壁气囊结构，可多次充放气，采用箱体折叠线结构，包装盒在回收时，可折叠后压缩储存空间，尺寸规格兼容现有邮政系统标准纸箱，美观大方，方便实用，经久耐用，可循环使用，成本较低，具有广泛的市场应用前景和经济效益。

申请人：傅嘉源
地址：310012 浙江省杭州市西湖区嘉绿苑西35-4-401室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种可多次翻转的包装盒专利类型：实用新型专利
发明人：胡永和
申请号：CN202021518017.3
申请日：20200728
公开号：CN212710532U
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可多次翻转的包装盒，包括：轴向平行布置的两个同周长的柱形的第一包装盒和第二包装盒，以及在包装盒轴向垂直方向布置的第一连接带和第二连接带，通过多条连接带交叉粘贴在两个包装盒的不同表面，实现两个包装盒以中间缝隙为轴，进行多次翻转，本实用新型采用两个连体包装盒的设计，结构新颖，结构简单，体积小，重量轻成本低，方便运输，可重复利用。

申请人：中兴一得(北京)科技有限公司
地址：102488 北京市房山区卓秀北街6号院5号楼2层2-1
国籍：CN
代理机构：北京慕达星云知识产权代理事务所(特殊普通合伙)
代理人：姜海荣
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920290050.6(22)申请日 2019.03.07(73)专利权人 叶金辉地址 641200 四川省内江市资中县水南镇资州大道南一段146号2栋1单元17楼3号(72)发明人 叶金辉　(51)Int.Cl.A47K 10/18(2006.01)(54)实用新型名称一种循环使用的抽纸盒(57)摘要本实用新型涉及生活用品技术领域，尤其为一种循环使用的抽纸盒，包括抽纸盒、抽纸袋、抽纸和吸盘，所述抽纸盒下端面转动连接有转动板，所述转动板上方设有抽纸袋，所述抽纸袋内设有抽纸，所述抽纸袋左右两侧设有滑动筒，所述滑动筒内侧均滑动连接有滑动板，所述滑动板上端面均固定连接有支撑杆，所述支撑杆外侧设有弹簧，所述支撑杆上端面固定连接有滑动盖，所述滑动盖外侧与抽纸盒滑动连接，所述抽纸盒下端面固定连接有均匀分布的吸盘；本实用新型中，通过设置的滑动筒、弹簧和支撑杆，可以通过滑动盖将抽纸袋向下压，保证抽纸可以正常抽出，这种设置操作简单，使用方便，具有很好的实用价值，值得推广使用。

权利要求书1页 说明书3页 附图3页CN 209808169 U 2019.12.20C N 209808169U权　利　要　求　书1/1页CN 209808169 U1.一种循环使用的抽纸盒，包括抽纸盒(1)、抽纸袋(8)、抽纸(9)和吸盘(10)，其特征在于：所述抽纸盒(1)下端面转动连接有转动板(3)，所述转动板(3)上方设有抽纸袋(8)，所述抽纸袋(8)内设有抽纸(9)，所述抽纸袋(8)左右两侧设有滑动筒(4)，所述滑动筒(4)内侧均滑动连接有滑动板(5)，所述滑动板(5)上端面均固定连接有支撑杆(7)，所述支撑杆(7)外侧设有弹簧(6)，所述支撑杆(7)上端面固定连接有滑动盖(2)，所述滑动盖(2)外侧与抽纸盒(1)滑动连接，所述抽纸盒(1)下端面固定连接有均匀分布的吸盘(10)，所述吸盘(10)上端面均连通有通气管(11)，所述通气管(11)右端连通有气囊(13)，所述抽纸盒(1)右端面镶嵌有气囊(13)，所述气囊(13)下方设有阀门(12)，所述阀门(12)左端与通气管(11)固定连接，所述阀门(12)外侧与抽纸盒(1)转动连接，所述抽纸盒(1)前端面滑动连接有卡块(14)。
