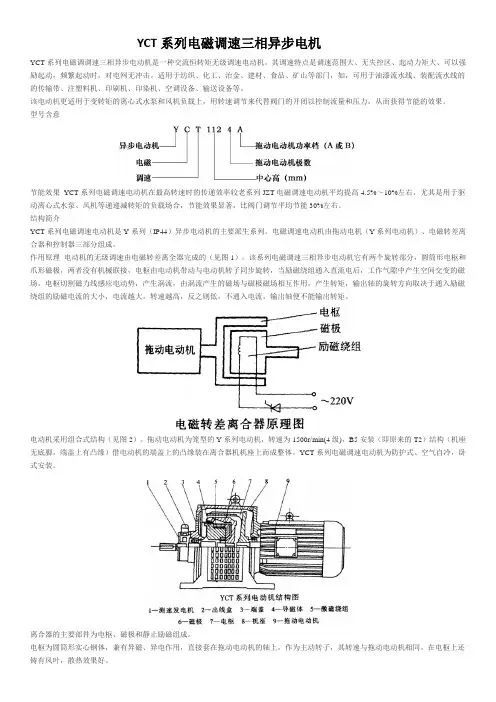

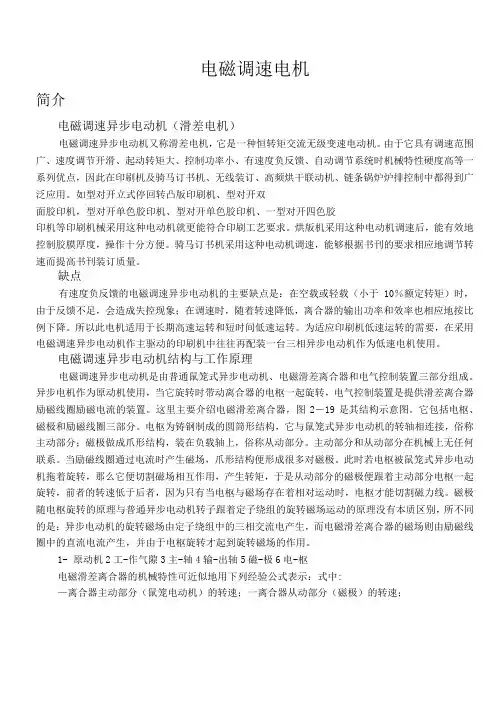

YCT系列电磁调速电动机YCT系列电磁调速电动机
（立式）
JD1型系列电磁调速控制
器
JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。实现恒转矩无级调速。
一、型号的含义
二、使用条件：
1、海拔不超过1000m；
2、周围环境温度；-5℃一+40℃；
3、相对湿度不超过90％(20℃以下时)；
4、振动频率1O—150Hz时，其最大振动加速度应不超过O.5g；
5、电网电压幅位波动±10％额定值时、保证额定使用；
6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。
三、主要技术数据：
型号 JDIA—11 JDIA-40 JDIA-90
电源电压 -220V ±10％频率50-60Hz
最大输出定额直流90V 3.15A 直流90V 5A 直流90V 8A
可控制电机功率 0.55-11KW 15-40KW 45-90KW 测速发电机单相或三相中频电压转速比为≥2V/100min
额定转速时的转速变化率≤3％
稳速精度≤1％
四、基本工作原理：
从图1方框图可知，控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。
主回路：采用可控硅半波辖流电路。由于励磁线圈是一个电感性负载，为了让电流连续，因此在励磁线圈前并联一个续流二级管(G2)。
主回路的保护装置：用熔断器(RD)进行短路保护，用压敏电阻1(RY)进行交流侧浪涌电压保护。
给定电路：49v交流电压由变压器副边经BZ01桥式整流，Rl、cl、CI兀型滤波后，以WD2WD1稳压管加到给定电位器W1两端。
测速负反馈电路：测速发电机三相(或单相)电压经D6x6桥式整流后由C3
滤波加到反馈电位器W2二端，此直流电压随调速电机的转速变化成线性变化，作为速度反馈信号与给定信号相比较，由于它的极性是与给定信号电压相反的，它的增加将减少综合信号(等于给定信号减反馈信号)，即起着负反馈的作用。使骨差沾实现嵌恒转矩无级调速。
从图2可知，JDIA型的速度指令信号电压是由装在控制箱面板上的转速操作电位器产生的，从而实现手动控制的目的。图3为JDIA型各点电压波型图。
五、结构安装接线：
JDIA、JDIB型电磁调速电动机控制装置的结构为塑壳密封结构、具有IPSX 的防尘等级。可用于面板嵌入式或墙挂式安装，底部进线。其外形尺寸、安装方式和联拼接线如图5、图6、图7、图8所示。
六、调整与试运行：
JDIA的调整与试运行
(1)JDIA型按图8接线输出端插头(3)、(4)接入离合器线圈或接入照明灯泡模拟负载，并在输出端接入100V以上的直流电压表。
(2)接通电源，指示灯亮，当转动速度指令电位器(W1)时，输出端应有0-90的突跳电压(因测速反馈未加入时的开环放大倍数很大)，则认为开环时工作基本正常。
(3)起动交流异步电动机(原动机)，使系统闭环工作。
a、转速表的校正：由于每台测速发电机的电压都不同。故转速表上的指示值必须要根据实际转速进行校正，当离台器运转在某一转速时用轴测式转速表或数字转速表测量其实际转速，当出现转速表的指示与测得的实际转速不一致时，调节“转速表校正”电位器，使之-致。
b、最高转速整定：此种整定方法就是对速度反馈景的调节，将速度指令电位器顺时针方向转至最大，并调节“反馈量调节”电位器，使之转速达到滑差电机的最高额定转速。
(4)运行中，当加入负载后发现转速有周期性的摆动，可将输出端(3)、(4)交换接。
七、订货须知：
订货时需要说明产品型号规格、台量。出国产品还必须注明“TH”。
八、维护与修理：
(1)周围环境须保持清洁，防止油污及水渍滴入控制器内部，并避免剧热震动。
(2)在停放时间过长或发现控制器内部受潮时，应低温烘干并检查电气性船及绝缘性能。
(3)元件损坏时，应及时更换。在更换元件时，使用电烙铁不能大于45w，焊接时间不超过3分钟。并防止印刷电路板铜箔剥落，须小心进行，要待印刷电路板上的安装孔清除干净后，才能插入零件的引线脚。元件修补完毕，用酒精清洁后，可敷一层稀薄的万用胶。
