【值得收藏】CFG桩施工工艺详解水泥粉煤灰碎石桩,简称CF G桩,是由碎石、石屑、粉煤灰掺适量水泥加水拌合,用成桩机具制成的一种具有一定粘结强度的桩.由桩、桩间土和褥垫层一起组成复合地基的地基处理方法.CFG桩有振动沉管灌注,长螺旋钻孔灌注,长螺旋钻孔、管内泵压混合料,泥浆护壁钻孔灌注四种成桩工艺.CF G桩复合地基是目前应用最广泛,也是最有效的地基处理方法之一,具有造价经济、质量合理、工期较短的优势.在施工中,存在着地质条件、基础类型、结构类型、地基承载力和变形要求等各种原因,对桩身质量影响较大,出现了诸如桩端虚空、不饱满,桩身缩颈,断桩等各种质量问题,影响复合地基承载力.一、CF G桩施工工艺施工工艺的选择是确保成桩质量关键的第一步,应综合考虑地基条件、加固要求、环境保护、工程造价等多方面因素.在CFG桩复合地基的施工工艺上,最主要有振动沉管法和长螺旋钻管内泵压CFG桩法两种.振动沉管法是目前应用最广泛的成桩工艺.具有工艺简单,工程造价低的优势,但受地质因素影响大,存在噪声污染.长螺旋管内泵料CFG钻机成桩工艺钻孔成桩一步到位(见图1),无噪声污染,成桩质量可靠,但工艺复杂,成本较高.对淤泥质土层等无坚硬土层和密实砂层的地质条件,且远离城区或振动噪声混凝土限制不严格的地方,优先选用振动沉管法,施工效率高,造价相对较低.对于粘性土、密实砂土等穿透性要求较高的土层,以及对噪声混凝土和泥浆污染比较严格的地方,建议采用长螺旋管内泵料CFG钻机成桩工艺,先用长螺旋钻孔达到设计的预定深度,然后提升钻杆,同时用高压泵将混合料通过高压管道的长螺旋钻杆的内管压到孔内成桩,利用混凝土的自密性达到强度和桩身承载力要求.对部分存在的夹有硬土层地质条件的地区,灵敏度和密实度较高的土,如采用振动沉管法,会破坏土的结构强度,密实度减小,使得承载力下降.宜采用长螺旋钻孔,再用振动沉管机制桩的组合,可有效避免振动对桩间土的结构破坏而导致的地基强度降低.二、CF G桩施工工艺流程CFG桩施工工艺流程见图2.三、桩帽施工在施工中,当单独使用CFG桩加固软弱地基时,应截桩头设桩帽,以提高桩的荷载分担,增强桩对地基承载力和减小地基沉降所发挥的作用.浇筑桩体时,桩顶标高宜高出设计桩顶标高不少于0.5m.截桩时,不得造成桩顶标高以下桩体断裂和扰动桩间土,只能采用切割或人工剔凿,不得采取动力扰动,如挖机等.桩帽施工流程:人工开挖→清除CFG桩设计桩顶以上部分桩间土→截除桩顶设计标高以上桩头(图4)→模板安装→混凝土浇筑(见图5).图4切断桩头图5切割后的桩头图6桩帽浇筑完成四、施工中的注意事项以长螺旋管内泵料CFG钻机成桩工艺为例,在施工中注意以下事项:1)了解场地工程地质条件和水文条件根据土层特点,制定详细的施工组织计划,对钻头和活门的结构进行改进.钻头结构应考虑适应硬土层钻进的需要.2)掌握机械设备的性能参数了解混凝土泵的泵送速度和泵送效率,混凝土输送管的尺寸,钻机卷扬机的提升速度情况.3)做好施工前的准备工作施工人员的合理配备;施工现场各工序间的衔接和配合;施工现场和搅拌站间的协调;场地平整.4)做好标识,确保成孔深度不小于设计桩长;同时还要考虑施工工作面的标高的差异,核对实测地面与设计原地面的差异,做相应增减.5)保证混凝土的质量除保证强度外,施工过程中应保证混凝土具有良好的和易性.6)加强泵机与钻机司机间的配合,保证灌注过程中无提空现象.确保桩身不出现空洞、夹砂浆、夹泥断桩.严格执行标准化作业,先泵混凝土后拔管.拔管过程中始终保证钻头埋入混凝土,即始终保证钻杆内有混凝土.7)控制好提拔钻杆时间当钻孔达到预定的深度以后,开始泵送混凝土,待钻杆芯管及输送软、硬管内混凝土连续时开始提拔.禁止在泵送混凝土前提钻杆.要经常检查排气孔,确保泵送混凝土时畅通.五、CF G桩复合地基的施工要求1)施工时应按设计配合比配制混合料,在搅拌机中加水搅拌,加水量由混合料坍落度控制,长螺旋钻孔,管内泵压混合料成桩施工的坍落度为160mm~200mm,振动沉管灌注成桩的坍落度宜为30mm~50mm,振动沉管灌注成桩后桩顶浮浆厚度不宜超出200mm.2)长螺旋钻孔,管内泵压混合料成桩施工在钻至设计深度后,应准确掌握提拔钻杆的时间,混合料泵送量应与拔管速度相配合,以保证管内有一定高度的配合料,遇到饱和砂土或饱和粉土层,不得停泵待料,沉管灌注成桩施工拔管速度应按均匀线速度控制,拔管线速度应控制在1.2m/min~l.5m/min 之间,如遇淤泥或淤泥质土,速度应尽可能放慢.3)桩顶标高应超出设计桩顶标高不少于0.5m.施工中桩顶标高应高出设计桩顶标高,留有保护长度.成桩时桩顶不可能正好与设计标高完全一致,一般要高出桩顶设计标高一段长度,桩顶一般由于混合料自重压力小或由于浮浆的影响,靠桩顶一段桩体强度较差,同时已打桩尚未硬结时,施打新桩可能导致已打桩受到振动挤压,混合料上涌使桩缩小,增大混合料表面的高度即增加了自重压力,可提高抵抗周围土挤压的能力.4)成桩过程中抽样作混合料试块,每台机械1d应做一组(3块)试块(边长为150mm的立方体),标准养护为28d,测定其立方体抗压强度.5)沉管灌注成桩在施工过程中应观测新施工桩对已施工桩的影响,当发现桩断裂并脱开时,必须对工程桩逐桩静压,静压时间一般为3min,静压荷载为保证使断桩接起来为准.6)复合地基的基坑可采用人工或机械、人工联合开挖.机械、人工联合开挖时,预留人工开挖厚度应由现场试开挖确定,以保证机械开挖造成桩的断裂部位不低于基础底面标高,且桩间土不受扰动.7)褥垫层铺设宜采用静力压实法,当基础底面下桩间土的含水量较小时,也可采用动力压实法,褥垫夯实后的厚度与虚铺厚度的比值不得大于0.9. 8)复合地基检测必须在桩体强度满足试验荷载条件时进行,一般宜在施工结束14d~28d后进行.9)复合地基承载力宜用单桩复合地基载荷试验确定,试验数量不应少于3个试验点,抽取总桩数的0.5%~1%,进行低应变动力检测桩身结构完整性. 10)施工中桩长允许偏差为100mm,桩径允许偏差为20mm,垂直度允许偏差为1%.对满堂布桩基础,桩位允许偏差为0.5倍桩径;对条形基础,垂直于轴线方向的桩位允许偏差为0.25倍桩径;顺轴线方向的桩位允许偏差为0.3倍桩径;对单排布桩桩位允许偏差不得大于60mm.六、CF G桩施工中存在的质量通病及控制措施在施工中,由于各种因素的影响,主要存在的质量问题有缩颈、断桩、桩体强度不均和不足等.1、桩身垂直度及桩位偏差(见图7)主要原因:操作手未按技术交底进行作业;旁站人员未对桩机进行有效监控;技术交底未明确具体作业方式.图7桩位偏差控制方法:垂直度控制,在桩机悬挂双向垂球;旁站人员在桩机就位后进行实测,判定桩身的垂直度偏差是否满足规范或设计要求.桩位偏差:施工前清除地下障碍,平整压实场地以防钻机偏斜;放桩位时认真仔细,严格控制误差.桩机的水平度和垂直度在开钻前和钻进过程中注意检查复核.2、短桩(见图8)主要原因:标识不清;施工队伍偷工减料;旁站人员不足、控制不严,管理人员巡查不够.控制方法:在桩机机身上做明确的长度标识,为方便夜间施工控制,需用反光材料进行标识;标识的最小刻度一般为50cm或25cm;增加必要的旁站人员,进行现场培训;分部和经理部管理人员加强巡视,特别是夜间施工的巡视.图8短桩3、浅层断桩(见图9)主要原因:上覆土清除时间、机械不妥;桩头破除方式不妥;褥垫层施工方法不当.控制方法:在桩身强度达到设计强度的70%以上后,用小型挖掘机清除上覆土;建议电锯进行切桩头;褥垫层第一层施工时采用机械配合人工进行,大型机械不得进入地基处理区.图9浅层断桩图10桩头疏松4、桩头疏松(见图10)主要原因:提管速度过快;混合料离析等;停灰面过低,未留相应的超灌长度.控制方法:按作业指导书规定的提管速度严格控制;预留适当的超灌长度;加强对混合料搅拌、运输、浇筑过程的监控.5、桩身离析(见图11)主要原因:混合料工作性能不佳;提管速度过快;提管过程中,停止供混合料.控制方法:加强对混合料搅拌、运输、浇筑过程的监控;根据混凝土泵的实际功效,确定合理的提管速度;提管过程中,严禁停泵.图11桩身离析6、桩端未进入相应的持力层主要原因:对瞬间电流控制目的不清,未按瞬间电流、桩长进行双控.控制方法:细化作业指导书和技术交底,对现场旁站、技术、管理人员进行培训;做好电流桩长的相互控制和配合.7、桩身混凝土收缩桩身回缩是普遍现象,一般通过外加剂和超灌予以解决,施工中保证充盈系数大于1.控制措施:桩顶至少超灌1.0m,并防止孔口土混入;选择减水效果好的减水剂.七、CF G桩复合地基施工质量的控制措施1、深入了解地质情况,选用合理的成桩工艺严格按施工要求,在施工过程中,施工工艺对CFG桩复合地基的质量至关重要,不合理的施工工艺将造成重大的质量问题,甚至导致质量事故,而要选择确定合理的施工工艺必须深入了解地质情况.同时,CFG桩复合地基区别于桩基的主要特点就是CFG桩充分利用了桩间土的承载力,所以,施工过程中应尽量减少扰动原状土而引起土的强度降低.CFG桩成桩工艺中,选用哪一类成桩机和什么型号,与土的性质具有密切关系,要视工程的具体情况而定.在施工准备阶段,应根据地质情况合理地选用施工机械,这是确保CFG桩复合地基施工质量的有效途径.选择好施工工艺后,要严格按要求施工,把握好施工要点和施工环节.在施工准备阶段确定施工方案时,设计好相应的技术和质量保证措施,做到心中有数.2、采用正确的打桩顺序1)在饱和软土中成桩,桩机的振动力较小,当采用连打作业时,由于饱和软土的特性,新打的桩将挤压已打桩,使已打桩被挤扁形成椭圆状或不规则形状,严重的产生缩颈和断桩.此时,应采用隔桩跳打施工方案2)在饱和的松散粉土中施工,由于松散粉土振密效果好,桩体施工完后,土体密度会有显著增加.而且,打的桩越多,土的密度越大.在采用跳打方式打桩时,一是加大了沉管难度,二是非常容易造成已打桩断裂.此时,隔桩跳打方法不宜采用.3)当满堂布桩时,不宜从四周转向内推进施工,宜从中心向外推进施工,或从一边向另一边推进施工.但仅凭打桩顺序的改变并不能完全避免新打桩的振动对已结硬桩体产生影响.此时,应采用螺旋钻孔的方案,避免新打桩的振动造成已打桩的断桩.3、严格控制拔管速率控制混合料泵送量与拔管速率相匹配,不得停泵待料.拔管速率太快可能导致桩径偏小或缩颈断桩,而拔管速率过慢又会造成水泥浆分布不匀、桩顶浮浆过多、混合料离析和桩身强度不足等现象.因此施工时,应严格控制拔管速率,正常的拔管速率应控制在1.2m/min~1.5m/min,一般桩顶浮浆可控制在10cm左右.4、控制好混合料的坍落度大量工程实践表明,坍落度的大小对CFG桩施工质量影响非常显著.混合料坍落度过大,会形成桩顶浮浆过多,形成桩体的离析和泌水,桩体强度降低;坍落度过小会导致桩体材料流动性降低,频繁堵管.坍落度控制在3cm~5cm时,和易性好,成桩质量容易控制.5、设置保护桩长每根桩在加料时,要比设计桩长多加0.5m桩长的混合料.用插入式振捣棒对桩顶混合料加振3s~5s,提高桩顶混合料密实度.上部基础施工时再将保护桩长剔除掉,确保成桩标高与设计标高一致.同时褥垫层铺设应保证在桩顶以下30mm~50mm,即桩体嵌入褥垫层30mm~50mm.褥垫层铺设宜采用静力压实法,当基础底面下桩间土的含水量较小时,也可采用动力夯实法.施工垂直度偏差不应大于1%,对满堂布桩基础,桩位偏差不应大于0.4倍桩径,对条形基础,桩位偏差不应大于0.25倍桩径,对单排布桩桩位偏差不应大于60mm.6、加强施工过程中的管理加强施工过程中的监测和反馈,加强监测,及时发现问题,以便针对性地采取有效措施.重点应做好施工场地和已打桩桩顶标高观测,经纬仪跟踪进行桩轴线的控制,及时抽查浇筑质量,对承压水压力较高的场地钻探深井降低水压力,褥垫层施工前桩间浮土清除干净等监测工作.八、CF G桩成桩检测在CFG桩施工中,桩位、垂直度、有效直径的允许偏差应符合以下规定:桩长允许差不大于10cm;桩径允许差不大于2cm;垂直度允许差不大于1%;桩位允许偏差:1)筏板基础满堂红布桩的基础不大于1/2D;2)条基或独立基础:垂直轴线方向不大于1/4D,顺轴线方向不大于1/3D,单排布桩不得大于1/4D,且不得大于6cm.根据要求,成桩7d后及时进行低应变对桩身质量检测.检测前,应做好各项准备工作,从而保证检测工作有序、及时的进行.检验主要包括CFG桩的数量、布局形式是否符合设计要求;CFG桩的桩身质量完整性应满足设计要求,检验桩总数的10%;处理后的复合地基承载力、变形模量能否满足设计要求及处理后的单桩承载力能否满足设计要求,采用平板载荷试验进行;桩头处理是否符合设计要求,桩头应平整,无破碎,干燥;排除基坑内积水等.九、结语CFG桩复合地基是在碎石桩加固地基法的基础上发展起来的一种地基处理技术,不仅能很好地发挥全桩的侧阻作用,同时也能很好地发挥其端阻作用.CFG桩桩体材料可掺入工业废料粉煤灰、不配筋,具有非常显著的经济效益和社会效益.CFG桩在施工过程中严格按照施工要求施工,并采取相应的质量控制措施:合理选择打桩顺序;准确定桩位;严格控制拔管速率及泵送量;控制好混合料的坍落度,避免中途堵泵;设置保护桩长;拔管过程避免反插;控制桩的垂直度;注意成品保护等.CFG桩的施工质量有了保证,可以减少不必要的建筑地基隐患,最大限度地保证广大人民群众的生命和财产安全.。

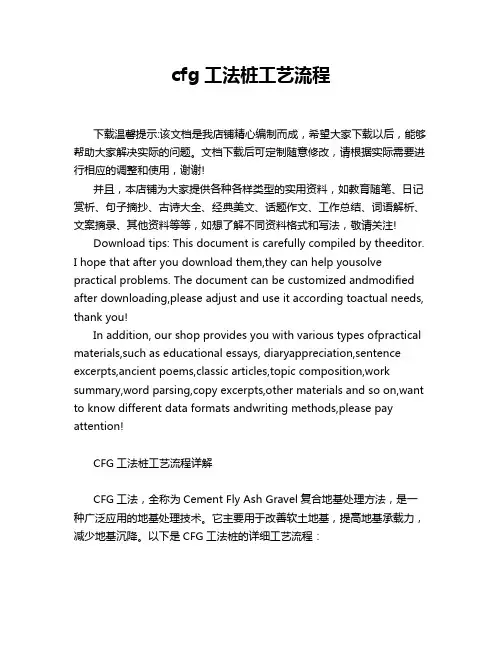

cfg工法桩工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!CFG工法桩工艺流程详解CFG工法,全称为Cement Fly Ash Gravel复合地基处理方法,是一种广泛应用的地基处理技术。
CFG桩复合地基处理工程施工方案
一、工程背景
随着城市建设的不断发展,地基处理工程在建筑领域中扮演着十分重要的角色。
CFG桩复合地基处理工程作为一种有效的地基加固方式,被广泛应用于各类建筑
项目中。
本文将重点介绍CFG桩复合地基处理工程的施工方案。
二、施工准备
在进行CFG桩复合地基处理工程之前,需要进行充分的施工准备工作。
首先需要对现场进行勘测,确定地质情况和桩的布置方案。
然后进行周边环境的清理,确保施工现场的安全和整洁。
三、施工工艺
3.1 CFG桩施工
1.确定桩位和桩径,进行桩位标定。
2.使用挖掘机进行挖孔作业,保证孔洞的准确度和深度。
3.在孔洞中灌注混凝土,形成CFG桩。
4.对CFG桩进行定位和测量,保证桩的垂直度和水平度。
3.2 复合地基处理
1.在CFG桩周围的地基上进行预埋植筋。
2.进行地基填充,确保地基的均匀和密实。
四、施工注意事项
1.施工过程中要严格按照设计要求进行操作,确保施工质量。
2.注意施工现场的安全,做好防护措施,避免意外发生。
3.定期检查施工质量,及时发现和处理问题。
五、施工结束及验收
施工完成后,需进行工程验收。
验收内容包括桩的垂直度、深度和质量等方面。
只有通过验收,工程方可结束。
六、总结
CFG桩复合地基处理工程施工是一项细致且重要的工程,需要施工人员具备一定的经验和技术。
只有保证施工质量,才能确保工程的安全和可靠性。
希望本文的施工方案可以为相关从业人员提供一定的参考和帮助。
CFG桩施工方法及工艺①CFG桩加固方案水泥粉煤灰碎石(CFG)桩桩径0.5m,采用长螺旋钻孔,管内泵压混合料灌注成桩,桩顶铺0.5m碎石垫层,垫层内铺设1~2层土工格栅。
桩体原材料采用水泥、碎石、石屑、粉煤灰配合而成,材料按C15砼配比,当粉煤灰来源困难时可用砂代替。
施工过程中,抽样做混合料试块,一般一个台班做一组,并测定28天龄期抗压强度,28天龄期标准试块抗压强度不小于10MPa。
②施工准备a.施工前应制定CFG桩布桩图,图中注明桩位编号。
测量放线,准确确定桩位,检查施工场地的控制桩点是否会受施工振动的影响。
b.确定施工机具和配套设备:长螺旋钻孔机及配套设备。
c.施工前应按设计要求由试验室进行配合比试验,选定合适的配合比,施工时严格按配合比配制混合料。
d.同类型桩试桩应不少于2根,以复核地质资料、设备、施工工艺是否适宜,核定选用的技术参数。
③施工前的工艺试验开工前按照室内配方进行试桩至少两根。
施工前的工艺试验主要是验证以下几个方面:a.新打桩对未结硬的已打桩的影响:在已打桩顶表埋设标杆,在施打新桩测量时已打桩的桩顶上升量。
新打桩对结硬的已打桩的影响:已打桩未结硬时在桩顶混合料中埋设标杆,在打桩过程中观测施打新桩对已结硬桩顶的位移情况。
b.施打顺序和桩距能否保证桩身质量。
c.根据地质情况和设计桩径选择的施工机具、设备、施工工艺是否满足设计要求。
d.验证设计参数及处理效果。
④长螺旋钻机成孔施工方法及工艺采用长螺旋钻机施工。
钻机就位后,启动马达,螺旋钻杆钻入地下,钻孔过程做好记录,进入持力层时记录钻压电流值。
钻至设计标高后,开始泵压混合料,混合料下到孔底后开始均匀提钻。
根据泵入混合料量控制提钻速度,保证钻头矛尖始终埋在混合料中,以防断桩。
混合料达不到桩头设计标高时,应及时处理,将泵管插入混合料下面50cm处补料,并振捣密实。
配合比试验结束后,应形成完整的试验报告,并递交监理审核,经监理认可后,才可用于施工。
CFG桩地基处理施工工法袁国民曹树春史加华赵永勇江苏省苏中建设集团股份有限公司GF(JG)/320621 401 08-01—05CFG桩是水泥粉煤灰碎石桩的简称。
它是由水泥、粉煤灰、碎石、石屑或砂加水拌和形成的高粘结强度桩,和桩间士、褥垫层一起形成复合地基。
CFG桩复合地基通过褥垫层与基础连接,无论桩端落在一般土层还是坚硬土层,均可保证桩间土始终参与工作。
桩身强度等级多在C15-C25之间.一、特点与应用范围(一)、特点1、荷载通过褥垫层作用到桩间土上,使桩土共同承担荷载。
增加软弱地基承载能力。
2、缩短施工周期,施工速度快。
3、施工机械噪音低,设备行走灵活。
4、减少泥浆、污水等环境污染.5、易保持孔型完整,精度较高.6、劳动强度低,工效高.(二)适用范围适用于各种工业与民用建筑的地基处理,大量用于高层和超高层建筑地基的加固.长螺旋钻孔机成孔、管内泵压混合料成桩,适用于新近沉积土、粘性土、粉土、砂土、人工回填土等地基,以及对噪音及泥浆污染要求严格的场地;二、工艺原理CFG桩地基工程处理,是通过长螺旋钻孔机成孔,输送泵自身压力输送砼到孔中,成型、硬化,使CFG桩与天然地基融合一起,承受上部荷载作用。
当基础承受垂直荷载时,桩和桩间土都要发生变形.桩的强度及模量远比桩间土的大,桩的变形远比桩间土的变形小。
但由于基础下面设置了一定厚度的褥垫层,桩体除向下刺入外,还可以向上刺入,伴随这一变化过程,垫层材料的流动补偿使之不断调整补充到桩间土上,以保证在任一荷载下桩和桩间土始终参与共同工作。
三、用具及材料准备1、施工准备(1)建筑物场地地质勘探报告(2)CFG桩布桩图以及设计说明(3)水准控制点和坐标控制点等资料(4)具备"三通一平”条件(5)基坑开挖至预留土层标高,基槽内桩位定位并撒上白灰。
(6)场地内地下构造物、高压电缆、通讯电缆和上下水管线等障碍物的已调查清楚。
2、用具:长螺旋钻孔机、砼运输车(现场砼搅拌台)、砼输送泵、Φ60插入式振捣器、铁锹、大锤、Φ16钢筋铁钎。
水泥粉煤灰碎石桩(CFG 桩)法复合地基处理一、编制依据二、施工准备(一) 技术准备(1)熟悉图纸a、与建设、监理、设计等相关单位就施工、设计及生产安排中可能遇到的问题充分交换意见,在充分理解设计意图和施工要点的基础上作好内部施工技术交底、安全交底工作。
对现场施工环境、排水系统、交通运输、土方堆放场地、施工限制等作出施工总体安排,并对投标时的施工组织设计进行优化、细化。
b、组织技术、生产管理人员熟悉设计图纸、工程内容、工期安排等,在明确总体工作的基础上对各分项工程的施工工艺流程、质量控制要点、施工准备所需的人、材、机、外部环境等做到心中有数,项目总工负责澄清项目实施中存在的疑问,并做好技术交底工作。
c、根据场地情况合理布置测量控制点,要求通视好、不影响交通,并考虑到基坑开挖。
d、图纸会审会议上提出我方的意见,并形成文字会议记录。
e、组织施工人员就施工当中可能遇到的技术难题选择最优方案,为圆满完成工程施工任务打好基础。
(2)技术交底由项目技术负责人对项目部施工员、质检员进行图纸和《施工组织设计》的技术交底;由项目施工员对作业班组作技术质量安全交底,履行交底签字手续。
(3)建立测量控制网根据业主所提供红线(或轴线点)和水准点,建立适合本工程的测量定位网络和标高控制网络,其中重要的坐标控制点要做成相对永久性的测站点,同时得到监理(或业主)的认可。
(4)做好各类原材料的复检工作。
(二) 材料机具准备施工机具和配套设备:振动沉管法=振动打桩机+配套设备;螺旋钻机成孔泵压砼= 钻机+砼输送泵+砼运输车。
为保证施工的连续性,在使用临电时,需配备一台发电机。
CFG 施工整体流程图振动沉管法C FG 桩施工工艺流程图长螺旋钻管内泵压C FG 桩施工工艺流程图(一) 振动沉管法CFG 桩施工拱形,标记处理场地范围内地下构筑物及管线。
测量放线桩底相对于场平面的深度。
平、稳固,调整沉管与地面垂直,确保垂直度偏差不大于1%。

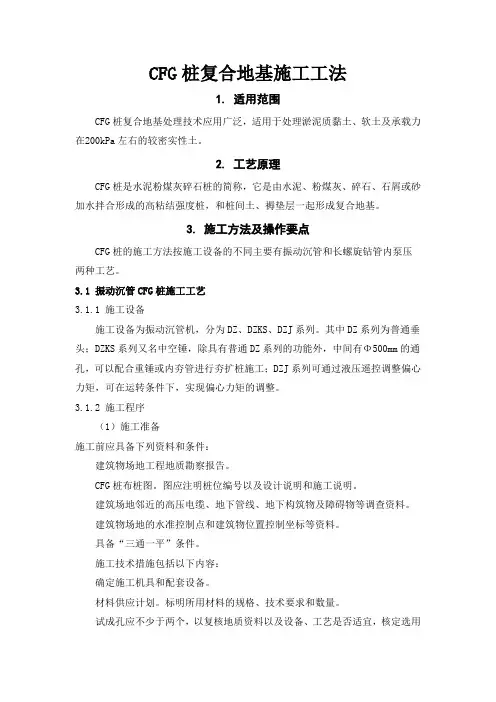

CFG桩复合地基施工工法1. 适用范围CFG桩复合地基处理技术应用广泛,适用于处理淤泥质黏土、软土及承载力在200kPa左右的较密实性土。
2. 工艺原理CFG桩是水泥粉煤灰碎石桩的简称,它是由水泥、粉煤灰、碎石、石屑或砂加水拌合形成的高粘结强度桩,和桩间土、褥垫层一起形成复合地基。
3. 施工方法及操作要点CFG桩的施工方法按施工设备的不同主要有振动沉管和长螺旋钻管内泵压两种工艺。
3.1 振动沉管CFG桩施工工艺3.1.1 施工设备施工设备为振动沉管机,分为DZ、DZKS、DZJ系列。
其中DZ系列为普通垂头;DZKS系列又名中空锤,除具有普通DZ系列的功能外,中间有Φ500mm的通孔,可以配合重锤或内夯管进行夯扩桩施工;DZJ系列可通过液压遥控调整偏心力矩,可在运转条件下,实现偏心力矩的调整。
3.1.2 施工程序(1)施工准备施工前应具备下列资料和条件:建筑物场地工程地质勘察报告。
CFG桩布桩图。
图应注明桩位编号以及设计说明和施工说明。
建筑场地邻近的高压电缆、地下管线、地下构筑物及障碍物等调查资料。
建筑物场地的水准控制点和建筑物位置控制坐标等资料。
具备“三通一平”条件。
施工技术措施包括以下内容:确定施工机具和配套设备。
材料供应计划。
标明所用材料的规格、技术要求和数量。
试成孔应不少于两个,以复核地质资料以及设备、工艺是否适宜,核定选用的技术参数。
按施工平面图放好桩位,若采用钢筋混凝土预制桩尖,需埋入地表以下30c m左右。
确定施打顺序。
复核测量基线、水准点及桩位、CFG桩的轴线定位点,检查施工现场所设的水准点是否会受施工影响。
振动沉管机沉管表面应有明显的进尺标记,并以米为单位。
3.1.3 CFG桩施工桩机进入现场,根据设计桩长、沉管入土深度确定机架高度和沉管长度,并进行设备组装。
桩机就位,调整沉管与地面垂直,确保垂直度偏差不大于1%。
启动马达沉管到预定标高,停机。
沉管过程中做好记录,每沉1m记录电流表上的电流一次。
cfg桩复合地基施工工艺流程一、施工前准备1. 材料准备呀。
呢,得把水泥、砂、石子这些主要材料准备好。
这一步看似简单,但可千万别小瞧它,要是材料不齐或者质量不好,后面可就麻烦喽!我就吃过这样的亏,所以每次都会仔细核对材料的数量和规格呢。
2. 场地平整也很重要哦。
要把施工场地清理干净,那些障碍物啊,垃圾啥的都得清走。
不然,打桩的时候机器都不好操作呢。
这个环节我通常会多花点时间,确保场地平平整整的。
二、测量放线1. 放出桩位啦。
这一步要用到测量仪器的,,要是你不太会用也没关系,可以找个懂行的人来帮忙。
但是自己也要在旁边看着学学哦,毕竟这是基础工作嘛。
而且这一点真的很重要,我通常会再检查一次,真的,确认无误是关键!你可别觉得这是多此一举,万一桩位放错了,那整个工程可就乱套了。
2. 标记桩位要清晰呢。
做好标记后,自己可以站远一点看看,能不能清楚地看到每个标记。
如果不清楚,那就再加深一下标记呀。
这一步是不是感觉很简单呀?但也不要掉以轻心哦!三、桩机就位1. 移动桩机到桩位上。
这时候要注意桩机的平稳性哦!如果桩机不稳,打桩的时候就容易出现偏差。
我有一次就因为这个差点出问题,还好及时发现调整了。
这一步得慢慢来,别急。
四、成孔1. 开始钻孔喽。
在这个过程中,要控制好钻进速度。
太快了可能会导致孔壁不稳定,太慢呢又会影响效率。
这就需要根据实际情况来把握啦,我一般会先慢一点,看看情况再调整速度。
2. 同时呢,要注意观察孔内的情况。
说有没有塌孔的迹象呀?要是发现有异常,就得马上停下来处理。
可不能心存侥幸哦,不然问题可能会越来越严重的。
五、灌注混凝土2. 然后就开始灌注混凝土啦。
灌注的时候要连续进行,中间可不能间断太长时间哦。
间断时间长了,可能会导致桩身质量有问题呢。
这一点真的很重要,大家一定要记住呀!六、移机七、桩头处理1. 等桩身混凝土达到一定强度后,就可以进行桩头处理啦。
这一步要根据设计要求来做,不同的工程可能会有不同的要求。
cfg桩施工工艺及规范要求CFG桩施工工艺及规范要求 CFG桩是水泥粉煤灰碎石桩的简称。
它是由水泥、粉煤灰、碎石、石屑和砂加水拌和形成的高粘结强度桩,和桩间土、褥垫层一起形成复合地基。
与其他桩基相比,由于CFG桩桩体材料可以掺入工业废料粉煤灰、不配筋以及充分发挥桩间土的承载能力。
工程造价一般为桩基的1/3—1/2,经济效益和社会效益非常显著。
CFG桩复合地基80年代多用于多层建筑处理,目前大量用于高层和超高层建筑地基的加固。
桩身强度等级多在C15—C25之间。
CFG桩复合地基施工流程图设备、人员进场?测放桩位、材料采购?试桩施工?桩基顺序施工?清槽至桩顶标高凿桩头?检测?褥垫层施工?退场。
单桩施工工艺流程:钻机就位?钻孔?终空至设计深度?压灌混凝土?提钻并压灌砼至孔口.施工工艺1、放线:施工前根据放出的外墙轴线或外墙皮线,四周交点用钢钎打人地下,按照桩位布置图统一进行测放桩位线,桩位中心点用钎子插入地下,并用白灰明示,桩位偏差小于2cm。
2、成孔:长螺旋钻机成孔,应匀速钻进,避免形成螺旋孔,成孔深度在钻杆上应有明确标记,成孔深度误差不超过O.1m,确保桩端进入持力层深度大于200mm:垂直度偏差小于1,。
3、砼灌注:成孔至设计深度后,现场指挥员应通知钻机停钻提升钻杆,并同时通知司泵开始灌注砼并保持连续灌注。
灌注砼至桩顶时,应适当超过桩顶设计标高70cm左右(至槽面上3 0cm左右),以保证桩顶标高和桩顶砼质量均符合设计要求:灌注砼之前,应检查管路是否顺畅稳固;每班第1根桩灌注前,应用水泥砂浆湿润管路。
压灌砼时一次提钻高度小于25cm,混凝土埋钻高度大于1。
0m;现场设专人负责检查砼灌注质量及意外情况的处理:商品混凝土进场后应立即灌注(2小时内),严禁长时问搁置;保证桩身混凝土至少24小时养护,避免扰动;施工过程中应认真填写施工记录,每台班或每日留取试块1,2组。
下面是赠送的合同范本,不需要的可以编辑删除~~~~~~教育机构劳动合同范本为大家整理提供,希望对大家有一定帮助.一、_________ 培训学校聘请_________ 籍_________ (外文姓名)_________ (中文姓名)先生/女士/小姐为_________ 语教师,双方本着友好合作精神,自愿签订本合同并保证认真履行合同中约定的各项义务。
无循环钻孔灌注桩施工工法1前言1.0.1 1随着我国基础建设的大力发展,无循环钻孔灌注桩(旋挖桩)施工被广泛应用到高速公路、铁路、城市道路、工业和民用建筑等各个领域。
1.0.3 我公司自2000年以来已承接多项采用该技术的工程项目,施工灌注桩4000余根,取得了良好的经济效益与社会效益。
为进一步推广无循环钻孔灌注桩(旋挖桩)技术的应用,在结合以往施工经验的基础上,特编制本施工工法。
2 工法特点2.0.1施工效率高、成桩质量可靠、泥浆排放量小(与传统钻孔灌注桩相比)。
2.0.2 施工时无振动,避免扰动已施工的桩和对临近建筑物产生的不良影响。
2.0.3 适用范围广,无循环钻孔灌注桩适用于穿越填土、粘性土、粉土、砂土、碎(砾)石土层、风化岩层以及地质情况复杂、夹层多、起伏变化较大的软质岩层。
2.0.4 桩长可达65m,可发挥桩身全长的摩擦阻力作用,并具有很好的端承作用。
3 适用范围3.0.1单桩承载力要求高的道路桥梁、工业和民用建筑。
3.0.2 可适用于深基坑支护工程排桩施工。
3.0.3 可适用于对噪音、振动和泥浆污染要求严格的场地施工。
4 工艺原理4.0.1 复合地基是在天然地基中设置一定比例的增强体,并由原土和增强体共同承担由基础传来的建筑物荷载。
CFG桩是由水泥、粉煤灰、碎石、砂加水拌和形成的桩,CFG桩和桩间土、褥垫层一起形成CFG桩复合地基。
4.0.2 长螺旋钻孔压灌CFG桩采用长螺旋钻机钻进成孔,并由混凝土输送泵通过中空钻杆泵送混合料,同步提钻而成桩。
4.0.3 褥垫层技术是CFG桩复合地基的一项关键技术。
褥垫层能保证桩、土共同承担荷载,通过调整褥垫层的厚度还能调整桩、土垂直荷载和水平荷载分担比;褥垫层还有减少基础底面的应力集中的作用。
4.0.4 该工艺可发挥桩身全长的摩擦阻力的作用,并具有很好的端承作用,通过褥垫层的作用能充分发挥桩间土的承载能力,从而使地基承载力得以大幅度提高。
5 施工工艺流程及操作要点5. 1 施工工艺流程图5.2 钻机就位5.2.1 钻机就位必须平稳,液压支腿要落在可靠处。
CFG桩施工工艺及流程图解一、CFG桩简介CFG(Cement Fly—ash Grave)桩是由水泥、粉煤灰、碎石、石屑或砂和水按一定配合比均匀搅拌形成的高粘结强度桩,和桩间土、褥垫层一起形成复合地基,既能较充分的发挥桩体材料的潜力,又可充分利用天然地基承载力,并能因地制宜利用地方材料,具有工效高、成本低、工后变形小、沉降稳定快的优点。
CFG桩地基处理包括CFG桩身、桩帽(板)、褥垫层几部分组成:桩+帽+褥垫层二、试桩2.1试桩目的:试桩是为了为下一步软基处理工程施工提供技术依据,其中包括:(1)主要设备的适用性、配套设备的型号及数量;(2)根据地质情况初步选定施工工艺和施工顺序的合理性,通过确定施工控制参数及工序时间,相关人员的配备磨合;(3)桩身质量、处理后单桩承载力或地基承载力是否达到设计要求等。
三、施工机械设备机械设备应结合试桩确定的施工方案、机械、人员组合、工期要求进行合理配置;施工CFG桩需要配置长螺旋钻机或振动沉管打桩机、发电机(若采用自发电时用)、砼输送泵,装载机、自卸汽车、挖掘机、小型挖掘机、砼罐车等。
四、材料和配合比选用的水泥、粉煤灰、碎石及外加剂等原材料应符合要求及原材料质量验收有关标准,并按规定进行抽检。
按设计要求进行室内配合比试验,选定合适的配合比。
五、施工工艺路基CFG桩施工根据施工工艺,可分为"七区段"组织流水施工,分别为:施工准备区、测量放样区、桩基施工区、桩间土清除区、桩头环切区、桩基检测区、桩帽施工区。
1、施工准备区:清除路基范围内原地面表层植被,挖除树根,在部分现场地形起伏较大、横坡较明显区域。
在确定CFG桩顶标高时,要结合排水沟高程,确保在CFG桩施工过程中及施工完成后水经过褥垫层过滤后通过CFG桩顶面排至路基两侧排水沟内。
基底按设计要求施做路拱,并在路基两侧做好临时排水沟,保证排水通畅不积水。
场地平整完毕后,采用压路机碾压,以满足长螺旋钻机自重和抗钻机倾倒的要求。
1、桩位放线:依据《基础平面图》及甲方给定的坐标控制点,由施工测量小组按要求测量放线,用经纬仪结合图中坐标位置进行放线定位,然后根据桩位平面布置图,放出每根桩的桩位,认真填写测量放线记录,并对放线结果进行复核。
2、钻机就位:钻头尖对准桩位,成桩偏差控制在规范要求范围内,并保证钻机钻架垂直度偏差在1.0%以内。
3、润滑砼管:钻孔前用1∶1水泥砂浆润滑砼输送管及钻杆内壁。
4、钻进:根据施工图纸和地质资料,制定可行的钻进速度,不断地观察各种变化,掌握好钻进深度,控制电机的电流,注意钻杆的倾斜度,若发生斜孔时应采取相应的措施进行处理,钻机下钻的速度及钻进过程中的地质情况应做好记录,钻进速度控制在3.5米/分钟左右,发现异常立即上报,为了防止钻进过程中出现串孔现象,钻孔时,必须采取跳打措施。
5、终孔:本工程设计桩端持力层为第6层,钻机钻至孔底部位时,桩机操作人员应注意电流值的变化,钻进桩底持力层时钻机电流值会突然变大,以确定设计桩底标高处已进入第6层,以满足设计要求,孔深符合要求后,方可进行下步工序施工。
6、灌注成桩:采用管内泵压工艺,应准确掌握提、拔钻杆时间;钻孔达到设计预定标高后,开始泵送砼料,管内空气从排气阀排出,待钻杆内管及输送软、硬管内砼料连续时提钻;钻杆提升档位与砼输送速度同步,提钻速度不大于3.0米/分钟,泵压不小于3Mpa,并使钻头保持在砼内1.0米以上(即钻杆内始终保持砼高度大于1.5米);提拔钻杆中应连续泵料,不得停泵待料,避免造成砼料离析、桩身缩颈和断桩;保证砼浇注量,充盈系数控制1.05以上。
7、砼试块制作:根据工程桩施工特点,每天每班随机取样一次,每次做试块1组(每组3块);试块应注明砼强度等级、成型日期及取样部位;试块做好后养护28天时送到材料实验室做强度试验8、砼的供应:选择信誉高,质量好的砼供应厂家,签订供应合同,以保证砼的供应。
9、砼坍落度:砼坍落度控制在180-200mm,随机抽检,当砼坍落度不满足要求时,不得使用,可采取退货处理,以防止发生堵管事故,影响桩的施工质量。
1 CFG桩复合地基施工方法及适用范围水泥粉煤灰碎石桩的施工,应根据设计要求和现场地基土的性质、地下水位、场地周边是否有居民、有无对振动反应敏感的设备等多种因素选择施工工艺。
一般有以下施工工艺可供选择。
(l)振动沉管灌注成桩工艺若地基土是松散的饱和粉细砂、粉土,以消除液化和提高地基承载力为目的,此时应选择振动沉管打桩机施工;振动沉管灌注成桩属挤上成桩工艺,对桩间土具有挤(振)密效应。
但振动沉管灌注成桩工艺难以穿透厚的硬土层、砂层和卵石层等。
在饱和粘性土中成桩,会造成地表隆起,挤断已打桩,且振动和噪声污染严重,在城市居民区施工受到限制。
在夹有硬的粘性土时,可采用长螺旋钻机引孔,再用振动沉管打桩机制桩。
(2)长螺旋钻孔灌注成桩工艺长螺旋钻孔灌注成桩适用于地下水位以上的粘性土、粉土、素填土、中等密实以上的砂上,属非挤土成桩工艺,该工艺具有穿透能力强,无振动、低噪音、无泥浆污染等特点,但要求桩长范围内无地下水,以保证成孔时不塌孔。
(3)长螺旋钻孔、管内泵压混合料成桩工艺长螺旋钻孔、管内泵压混合料成桩工艺,是国内近几年来使用比较广泛的一种新工艺,属非挤土成桩工艺,具有穿透能力强、低噪音、无振动、无泥浆污染、施工效率高及质量容易控制等特点。
长螺旋钻孔灌注成桩和长螺旋钻成孔、管内泵压混合料成桩工艺,在城市居民区施工,对周围居民和环境的不良影响较小。
(4)泥浆护壁钻孔灌注成桩工艺适用于分布有砂层的地质条件,以及对振动噪音要求严格的场地。
该方法钻孔速度较快,但是泥浆对场地的污染严重,影响后续孔的施工,且往往孔底沉渣较大也会影明成桩质量。
2CFG桩复合地基的施工要求①施工时应按设计配合比配制混合料,在搅拌机中加水搅拌,加水量由混合料坍落度控制,长螺旋钻孔,管内泵压混合料成桩施工的坍落度为160-200mm,振动沉管灌注成桩的坍落度宜为30-50mm,振动沉管灌注成桩后桩顶浮浆厚度不宜超出200mm。
②长螺旋钻孔,管内泵压混合料成桩施工在钻至设计深度后,应准确掌握提拔钻杆的时间,混合料泵送量应与拔管速度相配合,以保证管内有一定高度的配合料,遇到饱和砂土或饱和粉土层,不得停泵待料,沉管灌注成桩施工拔管速度应按均匀线速度控制,拔管线速度应控制在1.2- l .5m/min左右,如遇淤泥或淤泥质土,速度应尽可能放慢。
CFG桩施工工艺及方法CFG桩施工工艺流程图CFG桩工程采用振动沉管法进行施工。
施工准备:进行地下管线及障碍物调查,施工场地于开工前疏干地表水,清除杂草、树根、淤泥、垃圾等杂物,整平场地修建进场道路,迁移电线、电缆及地下管道,并按设计进行基底处理。
根据设计要求确定施工机械设备及打桩顺序。
测量放线:按施工图将桩位放测到地面,建立临时水准点。
工艺试验:开工前进行试打,判断新打桩对未结硬和已结硬的桩的影响,验证桩的施打顺序及桩距、施工工艺是否合理,选择合适的施工参数。
桩身施工:桩机进场就位,调整沉管与地面垂直,启动马达沉管到预定标高,在沉管过程中做好记录,停机后向管内投料,混合料按设计配合比拌制,拌和时间不得少于1min,混合料投至与进料口平齐。
启动马达留振5~10s开始拔管,拔管速率为1.2~1.5m/min,如有淤泥应适当放慢,拔管过程中不允许反插,如上料不足可在拔管过程中加料,保证成桩后桩顶标高达到设计要求,成桩桩长考虑保护桩长,保护桩长为50~100cm,视地面距桩顶高度取值。
桩身施工时做好现场记录,同时注意观察地面升降和桩顶上升,拔管速率和打桩顺序严格按确定的施工参数进行。
桩顶封闭:确认成桩符合设计要求后,用粒状材料或湿性粘土封顶,桩机移位进行下一根桩施工。
开槽处理桩头:桩基施工完毕桩体达到一定强度后进行开槽,可先用机械开挖,到距桩位设计标高70cm时采用人工开挖,避免对桩间土扰动,挖至标高后标出设计桩顶位置,用钢钎沿桩周向桩心剔除保护桩头并将桩顶找平。
质量检验:施工结束后28天对桩及复合地基进行检测,采用动力触探检测单桩承载力,平板荷载试验检测复合地基承载力,保证承载力满足设计要求。
垫层铺设:施工时根据设计图纸要求铺设砂砾和土工格栅,先按设计厚度铺设一层砂砾,将顶面找平,在平整的下承面上全断面铺设土工格栅,铺设拉直平顺,紧贴下承层,其搭接长度、缝合和锚固应符合设计图纸要求。
铺设后按设计厚度及时上砂砾覆盖,未填土或填土厚度不足1米时不得在其上走行车辆和其他机械。
CFG桩复合地基施工方案在建筑工程中,地基是建筑物的重要组成部分,它承受着建筑物的重量并将其传递到地下。
地基的选择和施工方案直接影响到整个建筑物的安全和稳定性。
在一些特殊情况下,例如软弱土层的地区,可以采用复合地基施工方案,其中一个常用的方法是CFG桩。
CFG桩指的是水泥飞灰碎石桩,它是一种由水泥、飞灰和碎石组成的混凝土桩。
它的施工过程包括在地下钻孔、注浆和振捣,从而形成一个强固的挤浆桩。
CFG桩具有以下几个优点:1.承载力强:由于CFG桩是由混凝土组成的,因此其承载力非常强。
它可以有效地分散建筑物的重量,并将其传递到土壤中,从而确保建筑物的稳定性和安全性。
2.环保节能:CFG桩采用了飞灰作为原材料的一部分,飞灰是煤炭燃烧的副产品,对环境影响较小。
此外,使用CFG桩作为地基可以减少对天然资源的需求,节约能源。
3.施工速度快:CFG桩的施工相对比较简单,可以快速完成。
在施工过程中,可以同时进行多个孔的钻进和注浆,从而节约时间和人力资源。
基于CFG桩的复合地基施工方案涉及以下步骤:1.土体勘察:在进行任何地基施工之前,需要进行详细的土体勘察,确定土壤的性质和特点。
这将有助于确定CFG桩的布置方案和参数。
2.钻孔:根据土体勘察的结果,确定CFG桩的布置方案和孔径尺寸。
然后使用钻机,在地下钻孔,钻孔深度要达到设计要求,并在孔底形成一个钻孔底部。
3.注浆:在完成钻孔后,使用注浆设备将三明治注浆管插入钻孔中。
三明治注浆管由内中外三根管组成,中间的管道用于注入水泥浆液,而其他两根管道用于排空钻孔中的泥土。
然后开始注浆,注浆管由孔底向上进行注浆。
注浆的过程中,注浆管不断向上提升,以确保注浆剂的均匀分布。
4.振捣:在注浆完成后,使用振捣设备将振捣筒插入钻孔中。
振捣筒的作用是将注浆剂振捣均匀,并确保CFG桩的质量和强度。
振捣的过程中,振捣筒要逐渐提升,直到钻孔完全注浆为止。
5.后处理:在振捣完成后,钻孔被填充和平整,以便后续施工可以进行。
碎石挤密桩(CFG桩)复合地基施工工法1 前言随着国民经济和工程建设的快速发展,复合地基处理技术日渐趋于多样化。
实际工程应用中一般复合地基处理多采用单一的处理方法,但是对于特殊地层,采用一种处理方法往往因存在较大的局限性而难以全面达到处理要求,或因处理费用过高而不被接受。
因此,采用多桩型组合方式,充分利用不同桩型的特点和优点互补进行地基处理,便成为优化设计的主要途径之一。
在借鉴国内先进技术的基础上,结合区域工程地质条件,总结出了一种适宜软弱地基和可液化地基的加固处理方法,碎石挤密桩(CFG桩)复合地基,并编制了施工工法。
该工法在3项工程施工中应用,取得了良好的经济效益和社会效益。
2 工法特点2.1 碎石挤密桩一般采用锤击沉管法或振动沉管法进行施工;CFG桩一般采用长螺旋钻中心压灌法进行施工,若碎石挤密桩施工后,经检测液化消除效果未能达到设计要求,则应采用振动沉管法进行CFG桩施工。
2.2 本工法是采用两种成熟的工艺设备,通过组合使用来大幅节约工程造价的方法。
2.3本工法具有排水减压、快速固结和高承载力的特性,既可有效消除地基土液化现象,又可提高复合地基承载力,有效减少地基土压缩变形。
2.4本工法施工工艺简单、取材容易、施工便捷、施工质量易控制、工程成本较低。
2.5改变本工法中碎石挤密桩和CFG桩的比例、桩长、桩体直径、桩距等设计参数,可使复合地基承载力在较大范围内调整。
3 适用范围3.1 适用地层适用于处理浅部存在松散砂土、黏性土、填土等地基,对可液化土层的地基尤为适用。
对于淤泥质地层应慎用碎石挤密桩+CFG桩复合地基施工工艺。
3.2 设计参数范围3.2.1 布桩宜采用三角形或正方形间隔布置,CFG桩可只在建筑物基础范围内布桩;碎石挤密桩布桩范围宜在建筑物基础外缘扩大(1~3)排桩,对于可液化地基,在基础外缘扩大宽度不应小于基底下可液化土层厚度的1/2,且不应小于5m ,以保证处理地基的长期稳定性。
CFG桩施工工艺及流程图解一、CFG桩简介CFG(Cement Fly—ash Grave)桩是由水泥、粉煤灰、碎石、石屑或砂和水按一定配合比均匀搅拌形成的高粘结强度桩,和桩间土、褥垫层一起形成复合地基,既能较充分的发挥桩体材料的潜力,又可充分利用天然地基承载力,并能因地制宜利用地方材料,具有工效高、成本低、工后变形小、沉降稳定快的优点。
CFG桩地基处理包括CFG桩身、桩帽(板)、褥垫层几部分组成:桩+帽+褥垫层二、试桩2.1试桩目的:试桩是为了为下一步软基处理工程施工提供技术依据,其中包括:(1)主要设备的适用性、配套设备的型号及数量;(2)根据地质情况初步选定施工工艺和施工顺序的合理性,通过确定施工控制参数及工序时间,相关人员的配备磨合;(3)桩身质量、处理后单桩承载力或地基承载力是否达到设计要求等。
三、施工机械设备机械设备应结合试桩确定的施工方案、机械、人员组合、工期要求进行合理配置;施工CFG桩需要配置长螺旋钻机或振动沉管打桩机、发电机(若采用自发电时用)、砼输送泵,装载机、自卸汽车、挖掘机、小型挖掘机、砼罐车等。
四、材料和配合比选用的水泥、粉煤灰、碎石及外加剂等原材料应符合要求及原材料质量验收有关标准,并按规定进行抽检。
按设计要求进行室内配合比试验,选定合适的配合比。
五、施工工艺路基CFG桩施工根据施工工艺,可分为"七区段"组织流水施工,分别为:施工准备区、测量放样区、桩基施工区、桩间土清除区、桩头环切区、桩基检测区、桩帽施工区。
1、施工准备区:清除路基范围内原地面表层植被,挖除树根,在部分现场地形起伏较大、横坡较明显区域。
在确定CFG桩顶标高时,要结合排水沟高程,确保在CFG桩施工过程中及施工完成后水经过褥垫层过滤后通过CFG桩顶面排至路基两侧排水沟内。
基底按设计要求施做路拱,并在路基两侧做好临时排水沟,保证排水通畅不积水。
场地平整完毕后,采用压路机碾压,以满足长螺旋钻机自重和抗钻机倾倒的要求。
CFG桩复合地基施工工法1. 适用范围CFG桩复合地基处理技术应用广泛,适用于处理淤泥质黏土、软土及承载力在200kPa左右的较密实性土。
2. 工艺原理CFG桩是水泥粉煤灰碎石桩的简称,它是由水泥、粉煤灰、碎石、石屑或砂加水拌合形成的高粘结强度桩,和桩间土、褥垫层一起形成复合地基。
3. 施工方法及操作要点CFG桩的施工方法按施工设备的不同主要有振动沉管和长螺旋钻管内泵压两种工艺。
3.1 振动沉管CFG桩施工工艺3.1.1 施工设备施工设备为振动沉管机,分为DZ、DZKS、DZJ系列。
其中DZ系列为普通垂头;DZKS系列又名中空锤,除具有普通DZ系列的功能外,中间有Φ500mm的通孔,可以配合重锤或内夯管进行夯扩桩施工;DZJ系列可通过液压遥控调整偏心力矩,可在运转条件下,实现偏心力矩的调整。
3.1.2 施工程序(1)施工准备施工前应具备下列资料和条件:建筑物场地工程地质勘察报告。
CFG桩布桩图。
图应注明桩位编号以及设计说明和施工说明。
建筑场地邻近的高压电缆、地下管线、地下构筑物及障碍物等调查资料。
建筑物场地的水准控制点和建筑物位置控制坐标等资料。
具备“三通一平”条件。
施工技术措施包括以下内容:确定施工机具和配套设备。
材料供应计划。
标明所用材料的规格、技术要求和数量。
试成孔应不少于两个,以复核地质资料以及设备、工艺是否适宜,核定选用的技术参数。
按施工平面图放好桩位,若采用钢筋混凝土预制桩尖,需埋入地表以下30c m左右。
确定施打顺序。
复核测量基线、水准点及桩位、CFG桩的轴线定位点,检查施工现场所设的水准点是否会受施工影响。
振动沉管机沉管表面应有明显的进尺标记,并以米为单位。
3.1.3 CFG桩施工桩机进入现场,根据设计桩长、沉管入土深度确定机架高度和沉管长度,并进行设备组装。
桩机就位,调整沉管与地面垂直,确保垂直度偏差不大于1%。
启动马达沉管到预定标高,停机。
沉管过程中做好记录,每沉1m记录电流表上的电流一次。
并对土层变化处予以说明。
停机后立即向管内投料,直到混合料与进料口齐平。
混合料按设计配比经搅拌机加水拌合,拌合时间不得少于1min,如粉煤灰用量较多,搅拌时间还要适当放长。
加水量按坍落度3~5cm控制,成桩后浮浆厚度以不超过20cm为宜。
启动马达,留振5~10s,开始拔管,拔管速率一般以1.2~1.5m/min(拔管速度为线速度,不是平均速度),如遇淤泥或淤泥质土,须在拔管过程中空中投料,以保证成桩后桩顶标高达到设计要求。
成桩后桩顶标高还应考虑计入保护桩长。
沉管拔出地面,确认成桩符合设计要求后,用粒状材料或湿粘性土封顶。
然后移机进行下一根桩的施工。
施工过程中,抽样做混合料试块,一般一个台班做一组(3块),并测定28d 抗压强度。
3.1.4 施工中常见的几个问题(1)施工扰动土的强度降低振动沉管成桩工艺与土的性质具有密切关系,土的密实度对土的挤密性影响很大。
密实的砂土或粉土会振松,松散的砂土或粉土可振密。
(2)缩颈和断桩在饱和软土中成桩,桩机的振动力较小,当采用连打作业时,新打桩对已打桩的作用主要表现为挤压,即使得已打桩被挤成椭圆形或不规则形,严重的产生缩颈和断桩。
在上部有较硬的土层或中间夹有硬土的土层中成桩,桩机的振动力较大,对已打桩的影响主要表现为振动破坏。
采用隔桩跳打工艺,若已打桩结硬强度又不太高,在中间补打新桩时,已打桩有时被振裂。
(3)桩体强度不均匀桩机卷扬系统提升沉管线速度太快时,为控制平均速度,一般采用提升一段距离,停下留振一段时间,非留振时,速度太快可能导致缩颈断桩。
拔管太慢或留振时间过长,都会使得桩的端部桩体水泥含量较少,桩顶浮浆过多,而且混合料也容易产生离析,造成桩身强度不均匀。
(4)桩料与土的混合当采用活瓣桩靴成桩时,可能出现的问题是桩靴开口打开的宽度不够,混合料下落不充分,造成桩端与土接触不密实或桩端一段桩径较小。
若采用反插办法,由于桩管垂直度很难保证,反插容易使土与桩体材料混合,导致桩身掺土等缺陷。
3.2 长螺旋钻管内泵压CFG桩施工工艺3.2.1 施工设备长螺旋钻管内泵压CFG桩施工工艺由长螺旋钻机、混凝土泵和强制式搅拌机组成的完整的施工体系。
其中长螺旋钻机是该工艺设备的核心部分。
3.2.2 施工准备(1)材料CFG桩原材料包括砂、石、水泥、粉煤灰和外加剂,在进场前需确定原材料的种类、品质,并将原材料送至试验室进行化验和做混合料配合比试验。
水泥:施工中多采用袋装42.5号普通硅酸盐水泥;卵石或碎石:粒径多采用8~25mm;砂:含泥量小于5%;粉煤灰:Ⅱ级、Ⅲ级粉煤灰;泵送剂。
(2)施工现场施工前场地的降水、开挖、水、电等需满足CFG桩施工要求。
①降水CFG桩施工要求地下水位应降至基底标高下0.5~1m,确定降水深度时还应考虑集水坑等的深度。
②基坑开挖当CFG桩在基坑内施工时,基坑开挖需满足下列要求:A、开挖深度开挖深度应根据基底设计标高和保护土层厚度确定。
开挖时,要求工作面平整,严禁超挖。
B、开挖范围开挖范围需考虑CFG桩边桩和角桩施工时的工作面,工作面的确定取决于机身尺寸和工作特性。
另外还需根据场地料场和搅拌机的布置情况,在基坑内预留混凝土泵的位置。
C、坡道为方便施工机械进出坑底作业面,需在基坑适当的位置开挖一段坡道。
坡道宽度、弯度和坡度需保证施工机械顺利进出基坑。
坡道表面需做适当硬化处理。
③施工道路及料场通往坡道、料场的道路及料场的表面需做适当硬化处理,保证施工时道路平整、通畅。
④施工用水、电施工时需保证混合料搅拌的用水量,要求所用的水对CFG桩混合料没有腐蚀性。
施工用电根据施工工艺所采用的设备用电的总容量确定。
⑤施放桩位在CFG桩施工前应根据设计图纸,确定建筑物的控制轴线,并将CFG桩的准确位置施放到CFG桩作业面上。
施放的桩位应明显、易找、不易被破坏。
(3)施工资料施工前应准备下列资料:工程地质勘察报告;建筑物场地邻近的高压电缆、地下管线、地下障碍物及构筑物的调查资料;地基处理方案;施工组织方案;CFG桩复合地基施工图;施工中各种记录、报审、报验表格。
3.2.3 CFG桩施工(1)钻机就位CFG桩施工时,钻机就位后,应用钻机塔身的前后和左右的垂直标杆检查塔身导杆,校正位置,使钻杆垂直对准桩位中心,确保CFG桩垂直度容许偏差不大子l%。
(2)混合料搅拌混合料搅拌要求按配合比进行配料,计量要求准确,上料顺序为:先装碎石或卵石,再加水泥、粉煤灰和外加刺,最后加砂,使水泥、粉煤灰和外加剂夹在砂、石之间,不易飞扬和粘附在筒壁上,也易于搅拌均匀。
每盘料搅拌时间不应小于60s。
混合料塌落度控制在16~20cm。
在泵送前混凝土泵料斗、搅拌机搅拌前应备好熟料。
(3)钻进成孔钻孔开始时,关闭钻头阀门,向下移动钻杆至钻头触及地面时,启动马达钻进。
一般应先慢后快,这样既能减少钻杆摇晃,又容易检查钻孔的偏差,以便及时纠正。
在成孔过程中,如发现钻杆摇晃或难钻时,应放慢进尺,否则较易导致桩孔偏斜、位移,甚至使钻杆、钻具损坏。
钻进的深度取决于设计桩长,当钻头到达设计桩长预定标高时,于动力头底面停留位置相应的钻机塔身处作醒目标记,作为施工时控制桩长的依据。
正式施工时,当动力头底面到达标记处桩长即满足设计要隶。
施工时还需考虑施工工作面的标高差异,作相应增减。
在钻进过程中,当遇到圆砾层或卵石层时,会发现进尺明显变慢、机架出现轻微晃动。
在有些工程,可根据这些特征来判定钻杆进人圆砾层或卵石层的深度。
(4)灌注及拔管CFG桩成孔到设计标高后,停止钻进,开始泵送混合料,当钻杆芯管充满混合料后开始拔管,严禁先提管后泵料.成桩的提拔速度宜控制在2~3m/min,成桩过程宜连续进行,应避免因后台供料慢而导致停机待料。
若施工中因其它原因不能连续灌注,须根据勘察报告和已掌握的施工场地的土质情况,避开饱和砂土、粉土层,不得在这些土层内停机。
灌注成桩完成后,用水泥袋盖好桩头,进行保护。
施工中每根桩的投料量不得少于设计灌注量。
(5)移机当上一根桩施工完毕后,钻机移位,进行下一根桩的施工。
施工时由于CFG 桩排出的土较多,经常将临近的桩位覆盖,有时还会因钻机支撑时支撑脚压在桩位旁使原标定的桩位发生移动。
因此,下一根桩施工时,还应根据轴线或周围桩的位置对需施工的桩位进行复核,保证桩位准确。
3.2.4 CFG桩施工中常见的问题及质量控制措施(1)堵管堵管是长螺旋钻管内泵压CFG桩成桩工艺常遇到的主要问题之一。
它直接影响CFG桩的施工效率,增加工人劳动强度,还会造成材料浪费。
特别是故障排除不畅时,使已搅拌的CFG桩混合料失水或结硬,增加了再次堵管的几率,给施工带来很多困难。
产生堵管有如下几种原因。
①混合料配合比不合理当混合料中的细骨料和粉煤灰用量较少时,混合料和易性不好,常发生堵管。
因此混合料配合比要注意这两种材料的掺人量,特别是注意粉煤灰掺量宜控制在60~80kg/m3。
②混合料搅拌质量有缺陷在CFG桩施工过程中,混合料由混凝土泵通过刚性管、高强柔性管、弯头达到钻杆芯管内。
混合料在管线内是以圆柱体形状,借助水和水泥砂浆润滑层与管壁分离后通过管线的。
因此所设计和搅拌的混合料必须确保混合料圆柱体能顺利通过刚性管、高强柔性管、弯管和变径管而到达钻杆芯管内。
坍落度太大的混合料,易产生泌水、离析,在管线内水浮到上面,在泵压的作用下,水先流动,骨料与砂浆分离,摩擦力剧增,从而导致堵管。
坍落度太小,混合料在输送管内流动性差,也容易造成堵管。
施工时坍落度宜控制在16~20cm,若混合料可泵性差,可适量掺入泵送剂。
搅拌好的混合料通过溜槽注入到混凝土泵储料斗时,需经一定尺寸的过滤栅;有时过滤栅不起作用,可能将混入到粗骨料中的大块石或片石漏入混凝土泵储料斗,泵送混合料时,大块石或片石可能在管线内或动力头内腔管处堵塞,造成堵管。
③设备缺陷弯头是连接钻杆与高强柔性管的重要部件,当泵送混合料时,弯头曲率半径以及弯头与钻杆的连接形式,对混合料的正常输送起着至关重要的作用。
若弯头的曲率半径不合理,会发生堵管;弯头与钻杆垂直连接,也将发生堵管。
混合料输送管无论是刚性管还是高强柔性管,若施工结束后清洗不彻底,管内会产生混合料结硬块体,会妨碍润滑砂浆流动,以至造成堵管。
此外,管接头不牢固,垫圈破损,也会导致水泥砂浆流失,造成堵管。
④施工操作不当钻杆进入土层预定标高后,开始泵送混合料,管内空气从排气阀排出,待钻杆芯管及输送管充满混合料、介质是连续体后,应及时提钻,保证混合料在一定压力下灌注成桩。
若注满混合料后不及时提钻,混凝土泵一直泵送,在泵送压力下会使钻头处的水泥浆液挤出,同样可使钻头阀门处产生无水泥浆的干硬少浆的混合料塞体,使管线堵塞,混合料不能下落。
(2)窜孔在饱和粉土、粉细砂层中施工常遇到这种情况,打完1号桩后,接着打相邻的2号桩时,随着钻杆的钻进,发现已打完尚未结硬的1号桩桩顶突然下落,有时甚至达2m以上,当2号桩泵人混合料时,能使1号桩下降的桩顶开始回升,泵入2号桩的混合料足够多时.1号桩桩顶恢复到原标高。
