水电站厂房课程设计西华精选文档

水电站课程设计精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-目录前言本课程设计主要是水利水电枢纽工程中水电站厂房设计的部分工作。

设计目的在于培养学生正确的设计思想，理论联系实际工作的工作作风，严肃认真、实事求是的科学态度和勇于探索的创新精神。

培养学生综合运用所学水电站知识，分析和解决水电工程技术问题的能力；通过课程设计实践训练并提高学生解决水利水电工程实际问题的能力。

进一步巩固和加深厂房部分的理论知识，培养学生独立思考、分析问题及运用理论知识解决实际问题的能力，提高学生制图、使用现行规范、查阅技术资料、使用技术资料的能力以及编写设计说明书的能力。

根据已有的原始资料和设计要求进行设计，主要内容有：水电站总体布置、水轮机型号的选择以及水轮机特性曲线的绘制、蜗壳尺寸的确定、绘制蜗壳平面和断面单线图、尾水管尺寸的确定及草图、水电站厂房尺寸的确定以及吊车梁内力计算和吊车梁配筋计算等，并根据要求绘制相应的平面布置图和剖面图。

第一部分水电站厂房一、设计资料资料：某水利枢纽工程，具有防洪、灌溉、发电、养殖、旅游等功能。

水电站厂房为坝后式，通过水能计算该水电站装机容量为25Mw，厂房所在处平均地面高程1.水位经多水位方案比较，最终采用正常蓄水位为： m，死水位为： m，距厂房下游100 m处下游水位流量关系见下表：2.机组供水方式：采用单元供水3. 水头该水电站水头范围：H max =, H min =,加权平均水头H a =二、水轮机选型水轮机型号选择水轮机型号的选择中起主要作用的是水头,本电站工作水头范围为～，根据水头范围从水轮机系列型谱中查得轴流式ZZ440型适应水头20m ～36m,混流式HL240型适应水头25～45m 两种型座位备选方案。

经方案比较后确定水轮机型号。

水轮机参数计算HL240型水轮机方案主要参数选择（两台机组）HL240水轮机水头范围25～45，HL240水轮机模型参数，见下表2-1 1.转轮直径D 1的计算根据水轮机型号HL240查上表得HL240型水轮机在限制工况下的单位流量Q 1M ′=s ，效率ηM =%，由此可以初步假定原水轮机的单位流量Q 1′=Q 1M ′=s, 效率ηM =92%.水轮机额定水头D 1=√P r9.81×η×Q 1′H r32式中：D 1——水轮机标称直径Q 1′——水轮机单位流量 查得Q 1′=1240L/s=s m /3H r ——设计水头，对于坝后式水电站H r =（～）H a ，取H r =H a =0.95×P r —水轮机额定出力,由发电机的额定处理求得，对于中小型水电站ηg =～，P r =P e /ηg =25000/2/=13158kW 代入式中得D 1=√P r9.81×η×Q 1′×H r32=√131589.81×0.92×1.24×31.3532=,根据上式计算出的转轮直径259cm ，查表3—12水轮机转轮标称直径系列，选用相近而偏大的标准直径： D 1=275cm2.转速计算n=n 1′√H D 1=72×√332.75=min式中n 1′——单位转速采用最优单位转速n 1′=72r/minH ——采用设计水头D 1——采用选用的标准直径D 1=由额定转速系列表3-13查的相近而偏大的转速n=150r/min 3.效率及单位参数修正（1）效率修正。

目录➢第一章任务书 (1)➢ 1.1 目的 (1)➢ 1.2 设计容和要求 (1)➢ 1.3 应提交的设计成果 (1)➢第二章基本资料 (2)➢ 2.1 工程概况 (2)➢ 2.2 电站枢纽 (2)➢ 2.3 设计依据及参数 (2)➢第三章设计过程 (5)➢ 3.1 确定设备尺寸 (5)➢ 3.1.1 蜗壳尺寸 (5)➢ 3.1.2 水轮机和尾水管尺寸 (6)➢ 3.1.3 发电机尺寸 (7)➢ 3.2 厂房尺寸 (7)➢ 3.2.1 主厂房的平面尺寸 (7)➢ 3.2.2 主厂房的立面尺寸 (9)➢ 3.3 主厂房各层布置 (10)➢ 3.3.1 发电机层布置 (10)➢ 3.3.2 水轮机层布置 (11)➢ 3.3.3 蜗壳层布置 (12)➢ 3.4 副厂房的布置 (12)➢ 3.5 厂区枢纽布置 (12)第一章任务书➢ 1.1 目的通过本设计，进一步巩固和加深水电站厂房部分的理论知识，使学生初步掌握水电站厂房设计的步骤和方法，培养和提高学生独立分析问题和运用所学理论知识解决实际问题的能力。

➢ 1.2 设计容和要求根据给定的原始资料及机电设备，决定厂房在枢纽中的位置，进行厂区和厂房部的布置，确定厂房的轮廓尺寸。

➢ 1.3 应提交的设计成果（－）设计说明书一份。

（二）水电站厂房设计布置图三：1、沿机组中心线厂房横剖面图（1：100）；2、发电机层平面图（1：100－1：200）；3、水轮机层、蜗壳层综合平面图（1：100－1：200）。

（三）厂房枢纽布置简图一（1：1000）。

➢第二章基本资料2.1 工程概况湘贺水利枢纽位于向河上游，河流全长270km，流域面积6000km2，属于山区河流。

本枢纽控制流域面积1350km2，总库容22.15m3，为多年调节水库。

本枢纽的目标是防洪和发电。

主要建筑物有重力拱坝，坝高77.5m，弧长370m；泄洪建筑物；开敞式溢洪道或泄洪隧洞；发电引水隧洞及岸边地面厂房等工程。

课程设计报告（理工类）课程名称: 水电站建筑物课程设计课程代码: 8511961学院(直属系): 能源与环境学院年级/专业/班: 2010级/水利水电工程/2班学生姓名:学号: 332010*********实验总成绩:任课教师: 杨耀开课学院: 能源与环境学院水电站厂房课程设计任务书西华大学能源与环境学院2012年5月一、课程设计的目的课程设计是以工程实例为题，由学生独立思考，灵活应用有关的布置原则和要点，自己动手布置厂房，从而巩固和加深厂房部分的理论知识，并进一步培养学生的计算、制图和应用技术资料的技能。

二、课程设计的内容与要求设计的内容概括地说，就是在给定工程枢纽布置和厂区位置的前提下，利用现有资料进行厂房布置设计。

具体内容包括：1．确定主厂房的轮廓尺寸；确定厂房轮廓尺寸时有关机组和设备的尺寸可由给定的基本数据查找或查阅有关的工具书。

2．绘出蜗壳与尾水管单线图，拟定转轮流道、座环等尺寸；3．选择厂房起重设备；4．进行厂区布置；厂区布置可在地形图上绘出，要求至少拟定两个方案进行比较后，确定一个方案。

5．进行厂房布置；厂房布置的具体内容包括主、副厂房的布置和对厂房结构布置的考虑，说明如下：①在布置主、副厂房的同时，对厂房的结构布置一定要有考虑，包括：a．主厂房的分缝b．一、二期混凝土的划分c．止水的设置d．下部块体结构的布置，包括机墩、蜗壳混凝土、尾水管的结构型式、尾水闸墩、上下游墙等的结构布置，在下部块体中要设哪些工作孔道，在什么位置等。

e．上部结构布置，包括主厂房构架、屋顶结构、吊车梁、发电机层板梁柱等。

②厂房机电设备的布置，主要包括以下五个方面的布置：a．电站主接线图规定的一次回路系统线路怎么走，发电机引出线，引出后如何经低压配电装置进主变，是否设置母线道？b．水轮机调速系统布置在上游还是下游？相应的操作柜和机旁盘怎么布置？c. 主厂房内各层都布置那些设备？d. 厂内起重设备如何布置？如机组检修、主变检修，蝶阀吊装等。

目录摘要 (1)前言 (3)1 基本资料 (4)1.1 工程概况 (4)1.2 工程地质 (4)1.3 工程水文、气象 (5)1.4 工程特性值 (5)1.5 工程主要建筑物 (6)1.6 工程主要机电设备 (7)1.7 起重设备的选择 (8)2 枢纽布置 (9)2.1 厂房类型确定 (9)2.2 厂房各部分尺寸计算 (10)2.2.1 蜗壳单线图的绘制 (10)2.2.2 尾水管单线图的绘制 (12)2.2.3 主厂房尺寸计算 (14)2.3 厂区枢纽布置 (22)2.3.1 主厂房位置的选择 (22)2.3.2 变压器场及开关站位置的选择 (24)2.3.3 尾水平台及尾水闸室的布置 (24)2.3.4 安装间的布置 (24)2.3.5 副厂房的布置 (24)2.3.6 厂区交通 (25)3 引水系统的设计 (25)3.1 进水口的类型 (25)3.2 供水方式的选择 (25)3.3 引水道直径 (25)3.4 进水口尺寸 (26)3.4.1 进口段尺寸 (26)3.4.2 渐变段尺寸 (26)3.4.3 闸门段尺寸 (27)3.4.4 通气孔和进人孔 (27)3.5 进水口高程 (28)3.6 压力管道内径计算 (27)3.7 引水道线路 (28)3.8 调压室设计 (29)3.9 调节保证计算 (30)3.9.1 计算标准和计算条件 (30)3.9.2 调节保证计算过程 (31)3.9.3 水头损失计算 (36)4 结构设计 (38)4.1 工作闸门结构设计 (38)4.1.1 闸门基本资料 (38)4.1.2 闸门的结构形式及布置 (38)4.1.3 面板设计 (39)4.1.4 水平次梁、顶梁和底梁设计 (40)4.1.5 主梁设计 (45)4.1.6 横隔板设计 (51)4.1.7 纵向连接系设计 (53)4.1.8 边梁设计 (54)4.2 闸门附属结构设计 (58)4.2.1 行走支承设计 (58)4.2.2 轨道设计 (59)4.2.3 闸门启闭力及吊座计算 (59)4.2.4 拦污栅设计 (61)5 结论 (64)总结与体会 (65)谢辞 (66)参考文献 (67)摘要本次毕业设计主要完成了以电站厂房为主的玉溪水电站发电枢纽工程设计，设计内容主要包括了玉溪河水电站的厂房设计、枢纽布置、引水系统设计和相应的结构设计。

西华⽔电站实验模板《⽔电站实验》实验指导书适⽤专业:⽔利⽔电⼯程专业课程代码: 106092549 学时: 6 学分:编写单位:⽔利⽔电⼯程系编写⼈:杨耀系(部)主任:分管院长:⽬录（⼀）⽔轮机结构认识实验 (2)（⼆）调压室⽔位波动实验 (3)（三）⼚房枢纽模型实验 (5)实验⼀：⽔轮机结构认识实验⼀、实验⽬的1.结合⽔轮机实物，认识反击式⽔轮机的组成部件、空间组成和⼯作原理；2.结合⽔轮机实物，认识冲击式⽔轮机的组成部件、空间组成和⼯作原理；3.了解反击式⽔轮机和冲击式⽔轮机的异同点；4.掌握机组的装置⽅式；5.了解汽蚀对⽔轮机转轮的影响。

⼆、实验装置反击式⽔轮机实物：蜗壳，尾⽔管，座环，导叶，混流式⽔轮机转轮，轴流式⽔轮机转轮；冲击式⽔轮机实物：喷管，喷针头，⽔⽃式⽔轮机转轮；受汽蚀影响的转轮实物。

三、实验原理通过观察实物，认识反击式、冲击式⽔轮机的组成部件、空间组成和⼯作原理；通过观察实物，认识汽蚀对⽔轮机转轮的影响。

四、实验⽅法与步骤1. 认识反击式⽔轮机的各组成部件、空间组成；2. 认识冲击式⽔轮机的各组成部件、空间组成；3. 认识机组的装置⽅式；4. 认识受汽蚀影响的转轮。

五、注意事项1. 实验开始前，应了解实验⽬的和任务；2. 实验过程中，应仔细观察；不得接通设备电源；3. 爱护设备，注意⾃⾝安全。

六、实验报告及成果要求每位同学交⼀份实验报告，要包括实验的全过程。

实验报告内容应包括以下⼏个部分：1.实验⽬的2.实验设备、仪器及材料3.实验原理4.实验步骤（按照实际操作过程）5.实验过程记录(数据、图表、计算等)6.实验结果分析及问题讨论七、讨论题1.反击式⽔轮机的组成部件有哪些？冲击式⽔轮机的的组成部件有哪些？2反击式⽔轮机的⼯作原理是什么？3.汽蚀对⽔轮机有何影响？汽蚀的种类有哪些？实验⼆：调压室⽔位波动实验⼀、实验⽬的1.了解调压室实验台的原理、构造，掌握调压室实验台的使⽤⽅法；2.增强对调压室⽔位波动现象的感性认识，验证和巩固理论知识；3.初步了解⽔电站⽔⼒模型试验的⽅法；4.密切理论和实践的联系，培养运⽤所学理论知识分析实际问题的能⼒。

松涛水利工程施工总进度网络计划编制0 绪论0.1课程设计目的:在巩固所学基础知识和专业知识的前提下, 运用现代组织管理工具——网络计划技术, 对松涛水利枢纽的施工进度进行安排, 从而进一步了解水利水电工程各项目之间的项目关系, 综合掌握水利水电工程施工的全貌, 培养统筹全局的观念, 为今后的施工组织设计工作打下良好的基础。

0.2课程设计的任务:编制松涛水利枢纽工程施工总进度网络计划1．基本资料1.1工程概况:松涛水利枢纽位于柳河干流上的松涛峡, 系一级建筑物, 由河床混凝土重力坝、溢洪道、右岸土坝和坝后厂房等部分组成。

枢纽主要任务是发电, 装机容量3╳15＝45万Kw, 单机容量15万Kw。

发电最低水位500m, 相应库容19.5亿m3。

枢纽右岸适当位置布置防空洞, 可满足封孔蓄水期对下游洪水100 m3/s流量的要求。

枢纽各组成建筑物的工程量见表1。

表1 主要水工建筑物的组成和工程量表1.2枢纽地形坝址距下游的松州市河道长约100 km, 直线距离约50 km, 坝址附近皆为高山峡谷地区。

松涛峡长约12 km, 上下游均有比较平坦的山间盆地, 可作为施工场地。

坝址位于峡谷尾部, 距峡谷出口约1.7 km, 坝区河床两岸山坡陡峻, 成V字型。

左岸坡度450~800, 陡缓相见；右岸坡度600~850, 两岸山体均为黄土覆盖。

坝址河床高程一般为410m, 河面宽50~60m, 深化区偏右岸, 最深约10m。

坝址左岸山峰起伏, 高出河面约150m以上。

右岸坝头附近为一狭小丘陵阶地, 高出河面约110m左右。

与坝区阶地相连的就是地形平坦、面积宽阔的李家台四级阶地, 高程约560~580m。

自峡谷出口起, 两岸地势逐渐开阔, 呈狭长二级阶地, 高程约430~440m, 沿柳河右岸距坝址约8km的旧镇, 附近有宽阔平坦二级阶地。

坝内河谷两岸有很多冲沟, 左岸主要有坝址下游200m处的滑沟；右岸主要有坝址上游150m处的红柳沟, 下游的刘家沟、金沟和银沟等。

水电站课程设计HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】目录前言本课程设计主要是水利水电枢纽工程中水电站厂房设计的部分工作。

设计目的在于培养学生正确的设计思想，理论联系实际工作的工作作风，严肃认真、实事求是的科学态度和勇于探索的创新精神。

培养学生综合运用所学水电站知识，分析和解决水电工程技术问题的能力；通过课程设计实践训练并提高学生解决水利水电工程实际问题的能力。

进一步巩固和加深厂房部分的理论知识，培养学生独立思考、分析问题及运用理论知识解决实际问题的能力，提高学生制图、使用现行规范、查阅技术资料、使用技术资料的能力以及编写设计说明书的能力。

根据已有的原始资料和设计要求进行设计，主要内容有：水电站总体布置、水轮机型号的选择以及水轮机特性曲线的绘制、蜗壳尺寸的确定、绘制蜗壳平面和断面单线图、尾水管尺寸的确定及草图、水电站厂房尺寸的确定以及吊车梁内力计算和吊车梁配筋计算等，并根据要求绘制相应的平面布置图和剖面图。

第一部分水电站厂房一、设计资料资料：某水利枢纽工程，具有防洪、灌溉、发电、养殖、旅游等功能。

水电站厂房为坝后式，通过水能计算该水电站装机容量为25Mw，厂房所在处平均地面高程1.水位经多水位方案比较，最终采用正常蓄水位为： m，死水位为： m，距厂房下游100 m处下游水位流量关系见下表：2.机组供水方式：采用单元供水3. 水头该水电站水头范围：H HHH =, H HHH=,加权平均水头H H=二、水轮机选型水轮机型号选择水轮机型号的选择中起主要作用的是水头,本电站工作水头范围为～，根据水头范围从水轮机系列型谱中查得轴流式ZZ440型适应水头20m ～36m,混流式HL240型适应水头25～45m 两种型座位备选方案。

经方案比较后确定水轮机型号。

水轮机参数计算HL240型水轮机方案主要参数选择（两台机组）HL240水轮机水头范围25～45，HL240水轮机模型参数，见下表2-1 1.转轮直径H H 的计算根据水轮机型号HL240查上表得HL240型水轮机在限制工况下的单位流量H 1H ′=s ，效率H H =%，由此可以初步假定原水轮机的单位流量H 1′=H 1H ′=s,效率H H =92%.水轮机额定水头H 1=√H H9.81×H ×H 1′H H32式中：H 1——水轮机标称直径H 1′——水轮机单位流量 查得H 1′=1240L/s=s m /3 H H ——设计水头，对于坝后式水电站H H =（～）H H ，取H H =H H =0.95×H H —水轮机额定出力,由发电机的额定处理求得，对于中小型水电站H H =～，H H =H H /H H =25000/2/=13158kW 代入式中得H 1=√H H9.81×H ×H 1′×H H32=√131589.81×0.92×1.24×31.3532=,根据上式计算出的转轮直径259cm ，查表3—12水轮机转轮标称直径系列，选用相近而偏大的标准直径： H 1=275cm2.转速计算n=H 1′√H H 1=72×√332.75=min式中H 1′——单位转速采用最优单位转速H 1′=72r/minH ——采用设计水头D 1——采用选用的标准直径D 1=由额定转速系列表3-13查的相近而偏大的转速n=150r/min 3.效率及单位参数修正（1）效率修正。

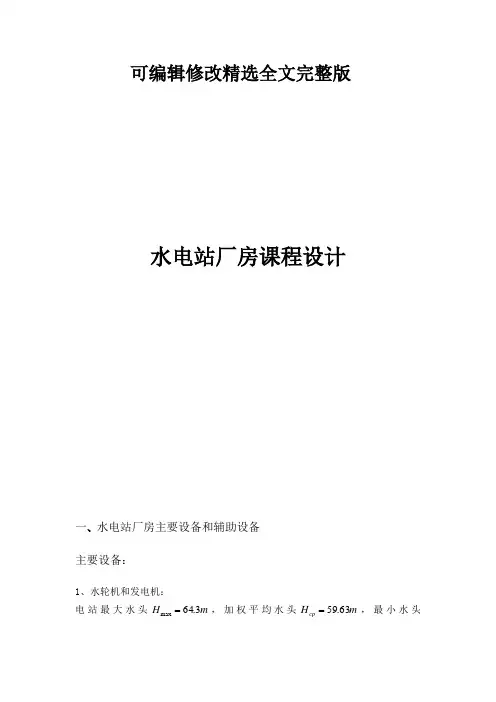

可编辑修改精选全文完整版水电站厂房课程设计一、水电站厂房主要设备和辅助设备 主要设备：1、水轮机和发电机：电站最大水头m H 3.64max =，加权平均水头m H cp 63.59=，最小水头m H 02.38min =。

按水头范围及装机容量，套用3台现有机组。

水轮机型号为140220--LJ HL ，单机额定出力为KW 8333，该机组适用m H 65max =，m H 38min =m H p 58=，额定流量35.16m /s ，和电站水头范围比较匹配。

发电机型号为3300/168000-SF ，单机额定出力KW 8000（悬式），采用密封式通风，可控硅励磁。

水轮机导叶0b 为0.35m 。

水轮机带轴长3.74m ，发电机转子带轴长4.785m.。

一台机组在设计水头、额定出力下运行的尾水位为100.1 m 。

2、调速器：选用3500-YDT 型电气液压式3、主阀：采用卧式液压型摇摆式接力器双平板偏心蝴蝶阀4、桥式起重机：本电站的最重部件为发电机转子带轴重37.5t ，结合厂房布置要求。

选用起重机跨度m L k 12=，主副钩最大起升高度分别为20m 和22m ，主钩最高位置至轨顶距离为0.911m ，小车高度2.723m 。

厂房屋顶结构厚度为2.456 m 。

辅助设备：1、供水：本电站水头范围为38.02~64.3m ，且水质、水温均满足要求，所以采用自流供水方式。

取水口设在每台机组蝴蝶阀前的压力钢管上，并与全场技术供水总管连通，互为备用。

每台机组供水管上均设电磁液压阀。

以保证自动投入或切除。

2、排水：分为机组检修排水、厂房渗漏排水和厂区排水。

①检修排水，采用廊道间接排水方式，即检修机组时，蜗壳和尾水管重的积水通过盘形阀的控制，先经廊道排往集水井，然后再由水泵抽排到尾水渠。

集水井上设2台检修排水深井泵。

2台深井泵同时运行，待积水抽空后，再由另一台抽排闸门的漏水。

②、渗漏排水，与检修排水共用一集水井，设一台深井泵。

水电站课程设计1.设计题目水电站厂房布置设计2.设计目的进一步巩固和加深厂房部分的理论知识，培养学生独立思考、分析问题及运用理论知识解决实际问题的能力，提高学生制图、使用现行规范、查阅技术资料、使用技术资料的能力以及编写设计说明书的能力。

通过该课程设计使学生初步掌握水电站厂房设计的内容、步骤和方法3.设计任务3.1、进行厂区枢纽布置3.2、根据给定的资料进行水轮发电机组的选型；3.3、根据水轮发电机组的型号选择相应的蜗壳、尾水管、调速器及其它辅助设备；3.4、根据所选择的设备进行主、副厂房的平面和立面的布置设计，从而确定厂房的轮廓尺寸。

布置设计包括以下几方面内容：3.4.1、主机组及相应辅助设备的布置；3.4.2、主、副厂房各层的布置；3.4.3、主、副厂房梁、板结构的布置；3.4.4、厂内交通道的布置。

3.设计资料本次课程设计的前半部分，即机组的选型、调速器及辅助设备的选择已在水轮机选型作业中完成，因此所有资料已发到每人手中，此阶段的设计内容就是要求根据每人选择的机组进行相应的厂房布置设计。

4.设计成果4.1、设计图纸一张。

4.1.1、图纸内容包括：1）沿机组中心线厂房横剖面图（1：50~1：100）；2）发电机层平面图（1：100~1：200）；3）水轮机层平面图（1：100~1：200）；4）蜗壳层、尾水管层平面图（1：100~1：200）；5）厂区枢纽布置图（1：500）4.1.2、图纸要求：1）要求绘于1号白图上或用计算机绘图；2）要严格按制图要求绘制工程图；3）设计图纸要求正确、美观、清楚、整洁；4）图中所用符号应合乎统一规定的符号，文字用仿宋体书写；5）要求图中尺寸标注完整、正确，图纸上要有必要的说明。

4.2、计算书、说明书一份。

计算书、说明书要求有以下内容：1）封面；2）前言；3）中、英文摘要及中、英文关键词；4）目录；5）正文；正文的内容包括：（1）工程概况及设计资料；（2）水轮机、发电机的选型及其所考虑的因素；（3）蜗壳、尾水管、调速设备的选型及其所考虑的因素；（4）水电站在整个枢纽中的位置及厂房枢纽布置概述（包括供水方式、引近方式、厂区回车场及对外交通道。

某水电站厂房课程设计一、课程目标知识目标：1. 学生能够理解水电站厂房的基本结构及其功能，掌握厂房内主要设备的名称及作用。

2. 学生能够描述水电站发电过程，并了解影响水电站发电效率的主要因素。

3. 学生能够解释水电站厂房在设计时考虑的主要因素，如安全性、经济性和环保性。

技能目标：1. 学生能够通过观察和分析，绘制水电站厂房的简单示意图，并标出主要设备。

2. 学生能够运用所学的知识，对水电站厂房的设计提出改进建议，提高发电效率。

3. 学生能够通过小组合作，共同探讨水电站厂房建设中的问题，并提出解决方案。

情感态度价值观目标：1. 培养学生关注我国水电资源的开发和利用，增强环保意识，认识到保护水资源的重要性。

2. 培养学生热爱科学，勇于探究的精神，激发他们对水电工程建设的兴趣。

3. 培养学生团队合作意识，学会倾听、尊重他人意见，共同完成学习任务。

课程性质：本课程为自然科学领域，结合实际工程案例，注重理论与实践相结合，提高学生的科学素养和工程观念。

学生特点：六年级学生具备一定的观察、分析能力和动手实践能力，对新鲜事物充满好奇，喜欢探索未知。

教学要求：结合学生特点，注重启发式教学，引导学生主动参与，培养他们独立思考和解决问题的能力。

将课程目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 水电站厂房基本结构：介绍厂房的建筑结构，包括坝体、厂房主体、尾水渠等部分，分析各部分的功能及相互关系。

教材章节：《水电工程设计》第二章第二节2. 水电站主要设备：讲解水轮机、发电机、变压器等主要设备的结构和工作原理，以及它们在水电站中的作用。

教材章节：《水电工程设计》第二章第三节3. 水电站发电过程：阐述水从水库流经水轮机、发电机，最终转化为电能的过程，分析影响发电效率的因素。

教材章节：《水电工程设计》第三章第一节4. 水电站厂房设计因素：探讨厂房在设计时需要考虑的安全性、经济性和环保性等因素，分析如何优化设计方案。

目录➢第一章任务书 (1)➢ 1.1 目的 (1)➢ 1.2 设计容和要求 (1)➢ 1.3 应提交的设计成果 (1)➢第二章基本资料 (2)➢ 2.1 工程概况 (2)➢ 2.2 电站枢纽 (2)➢ 2.3 设计依据及参数 (2)➢第三章设计过程 (5)➢ 3.1 确定设备尺寸 (5)➢ 3.1.1 蜗壳尺寸 (5)➢ 3.1.2 水轮机和尾水管尺寸 (6)➢ 3.1.3 发电机尺寸 (7)➢ 3.2 厂房尺寸 (7)➢ 3.2.1 主厂房的平面尺寸 (7)➢ 3.2.2 主厂房的立面尺寸 (9)➢ 3.3 主厂房各层布置 (10)➢ 3.3.1 发电机层布置 (10)➢ 3.3.2 水轮机层布置 (11)➢ 3.3.3 蜗壳层布置 (12)➢ 3.4 副厂房的布置 (12)➢ 3.5 厂区枢纽布置 (12)第一章任务书➢ 1.1 目的通过本设计，进一步巩固和加深水电站厂房部分的理论知识，使学生初步掌握水电站厂房设计的步骤和方法，培养和提高学生独立分析问题和运用所学理论知识解决实际问题的能力。

➢ 1.2 设计容和要求根据给定的原始资料及机电设备，决定厂房在枢纽中的位置，进行厂区和厂房部的布置，确定厂房的轮廓尺寸。

➢ 1.3 应提交的设计成果（－）设计说明书一份。

（二）水电站厂房设计布置图三：1、沿机组中心线厂房横剖面图（1：100）；2、发电机层平面图（1：100－1：200）；3、水轮机层、蜗壳层综合平面图（1：100－1：200）。

（三）厂房枢纽布置简图一（1：1000）。

➢第二章基本资料2.1 工程概况湘贺水利枢纽位于向河上游，河流全长270km，流域面积6000km2，属于山区河流。

本枢纽控制流域面积1350km2，总库容22.15m3，为多年调节水库。

本枢纽的目标是防洪和发电。

主要建筑物有重力拱坝，坝高77.5m，弧长370m；泄洪建筑物；开敞式溢洪道或泄洪隧洞；发电引水隧洞及岸边地面厂房等工程。

《某水电站厂房初步设计》课程设计学生姓名：学号：专业班级：水利水电 (2)班指导教师：二○一三年九月二十七日目录第一章工程概况 (1)第二章有关设计资料 (2)2.1厂区地形和地质条件 (2)2.2水电站尾水位 (2)2.3对外交通 (2)2.4地震烈度 (2)第三章水轮机型号及主要参数选择. (3)3.1水轮机型号选择 (3)3.2主轴及蜗壳形式选择 (3)3.3 HL220 型水轮机方案的主要参数选择 (3)3.4两种方案的比较分析 (6)第四章机电设备 (7)4.1水轮机 (7)4.2调速器（自动调速器） (7)4.3发电机 (8)4.4蝶阀 (8)4.5桥式起重机 (9)第五章电气主结线及电气设备布置： (10)第六章主要控制高程的确定. (11)6.1水轮机的吸出高度和安装高程 (11)6.2水轮机层的地面高程 (11)6.3尾水设计及相关高程 (11)6.4吊车轨顶高程 (12)6.5厂房天花板高程和厂房顶高程 (13)第七章主厂房的布置设计 (14)7.1机组的布置方式 (14)7.2厂房下部结构的构造和布置 (14)7.3主厂房的长度和宽度 (14)7.5 主厂房内机电设备布置及交通运输 (16)第八章副厂房的布置设计 . (17)8.1 中央控制室 (17)8.2 高压开关室 (17)8.3 厂用设备的布置 (18)8.4 楼梯 (18)8.5 厂变和工具间 (18)8.6 值班室和休息室 (18)8.7 调度室和通讯室 (18)8.8 卫生间 (18)第九章水电站枢纽布置 . (19)9.1 厂房 (19)9.2 主变压器场 (19)9.3 引水道 (19)9.4 压力钢管 (19)9.5 尾水道 (19)9.6 对外交通 (19)第十章开挖量的计算 . (20)第十一章分析与总结 . (23)11.1 问题分析 (23)11.2 课设感受 (24)参考文献. (25)附图 1：水轮机机组平面示意图 (26)附图 2：水轮发电机组剖面图 B－B. (27)附图 3：水轮发电机组横剖面图A－ A. (28)附图 4：HL220型水轮机综合特性曲线图 . (29)第一章工程概况本电站是一座引水式径流开发的水电站。

水利水电工程课程设计(精选5篇)论文摘要：本文根据新修订的高等学校专业目录及高等职业技术教育的特点，研究了水工专业(工程水文学)和(水利水能(电)规划)的课程体系、教学内容及教材编排，提出了关于将两门课程合并及合并后的课程名称、课程教学内容和教材编排建议。

引言水文及水利水电规划是高等学校及中等专业学校水利水电工程建筑专业(简称水工专业)重要的专业技术课之一、它除直接分析确定水利水电工程的规模指标(如正常蓄水位、装机容量等)和效益指标(如保证出力、发电量等)、工程安全和造价外，还要为水利水电工程的设计、施工及运行管理等提供正确合理的基本设计数据。

据此不难看出，本课程在水工专业培养目标(从事水利水电工程勘测、规划、设计、施工及运行管理的专业技术人才)中的重要地位和作用，因而，它是水工专业必修课之一但从我院教学实践来看，水工专业的学生似乎并不看重该课程。

通过调查发现，大部分水工专业的学生，只对相关的力学及建筑材料、建筑结构、水工建筑物、水电站和水利工程施工等课程感兴趣，而对水文及水利水电规划课程则学习积极性低，学习效果差。

一般都是等到学习水工建筑物、水电站和水利工程施工课程时才认识到水文及水利水电规划课程的重要性，结果因基础不牢而捉襟见肘。

再深人一层分析，造成这种教学被动局面的根本原因，一方面固然有学生认识上的问题，但另一方面，也可以说是更重要的方面，还在于课程自身存在的课程名称、教学内容及其教材编排等问题。

因此，本文试从水文及水利水电规划课程的名称、教学内容及其编排等方面进行探讨，以树立本课程的“规划”形象，提高学生学习的积极性，使本课程的教学更好地服务于专业培养目标。

1课程的合并及合并后的课程名称问题1.1课程的合并在高等学校水工专业的课程中，1981年以前本课程原名称为“水文及水利水电规划”，与其相应的第一轮高校统编教材是(工程水文学)(上册)和(水利水电规划)(下册)。

1982年12月，原水电部在南京召开高等学校水利水电类专业教材编审委员会正副主任扩大会议，会议在审定各专业的教学计划时，一致同意将(工程水文学)和(水利水电规划)分开设课，并将后者改称为(水利水能规划)。

水电站课程设计1.设计题目水电站厂房布置设计2.设计目的进一步巩固和加深厂房部分的理论知识，培养学生独立思考、分析问题及运用理论知识解决实际问题的能力，提高学生制图、使用现行规范、查阅技术资料、使用技术资料的能力以及编写设计说明书的能力。

通过该课程设计使学生初步掌握水电站厂房设计的内容、步骤和方法3.设计任务3.1、进行厂区枢纽布置3.2、根据给定的资料进行水轮发电机组的选型；3.3、根据水轮发电机组的型号选择相应的蜗壳、尾水管、调速器及其它辅助设备；3.4、根据所选择的设备进行主、副厂房的平面和立面的布置设计，从而确定厂房的轮廓尺寸。

布置设计包括以下几方面内容：3.4.1、主机组及相应辅助设备的布置；3.4.2、主、副厂房各层的布置；3.4.3、主、副厂房梁、板结构的布置；3.4.4、厂内交通道的布置。

3.设计资料本次课程设计的前半部分，即机组的选型、调速器及辅助设备的选择已在水轮机选型作业中完成，因此所有资料已发到每人手中，此阶段的设计内容就是要求根据每人选择的机组进行相应的厂房布置设计。

4.设计成果4.1、设计图纸一张。

4.1.1、图纸内容包括：1）沿机组中心线厂房横剖面图（1：50~1：100）；2）发电机层平面图（1：100~1：200）；3）水轮机层平面图（1：100~1：200）；4）蜗壳层、尾水管层平面图（1：100~1：200）；5）厂区枢纽布置图（1：500）4.1.2、图纸要求：1）要求绘于1号白图上或用计算机绘图；2）要严格按制图要求绘制工程图；3）设计图纸要求正确、美观、清楚、整洁；4）图中所用符号应合乎统一规定的符号，文字用仿宋体书写；5）要求图中尺寸标注完整、正确，图纸上要有必要的说明。

4.2、计算书、说明书一份。

计算书、说明书要求有以下内容：1）封面；2）前言；3）中、英文摘要及中、英文关键词；4）目录；5）正文；正文的内容包括：（1）工程概况及设计资料；（2）水轮机、发电机的选型及其所考虑的因素；（3）蜗壳、尾水管、调速设备的选型及其所考虑的因素；（4）水电站在整个枢纽中的位置及厂房枢纽布置概述（包括供水方式、引近方式、厂区回车场及对外交通道。

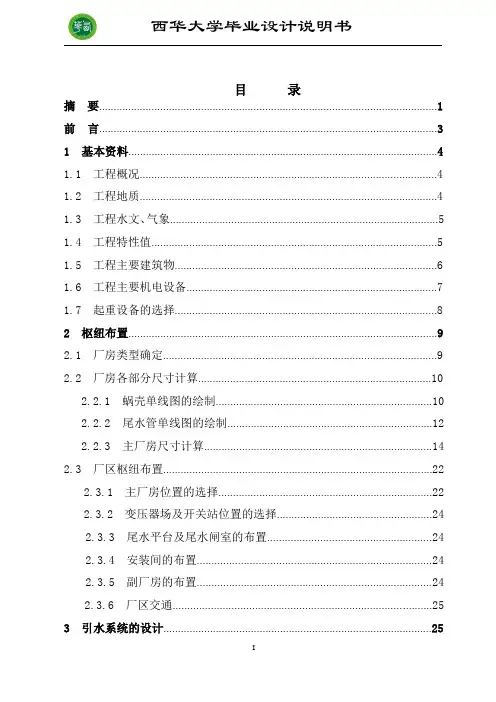

西华大学毕业设计说明目录摘要 (1)Abstract (1)前言 (2)1沙溪航电枢纽工程资料 (4)1.1工程概况 (4)1.2流域概况 (4)1.2.1自然地理概况 (4)1.2.2气象 (5)1.2.3工程泥沙 (6)1.3 工程地质 (8)1.3.1 地形地貌 (8)1.3.2 地层岩性 (8)1.3.3 地质构造 (9)1.4水库特性及动能指标 (9)1.5枢纽布置 (10)2 厂房布置方案比选 (11)2.1 厂房类型的选择 (11)2.2 主厂房位置的选定 (11)3水轮机选型 (12)3.1水轮机容量及台数的选择 (12)3.2 水轮机型号选择 (13)3.2.1HL310型水轮机方案的主要参数选择 (13)3.2.2 ZZ560型水轮机方案的主要参数选择 (15)4 水轮发电机选型 (19)4.1水轮发电机主要尺寸估算 (20)4.1.1极距τ (20)4.1.2定子内径Di (20)4.1.3 定子铁芯长度It (20)4.1.4 定子铁芯外径Da（机座号） (20)4.2 平面尺寸估算 (20)4.2.1定子机座外径D1 (20)4.2.2风罩内径D2 (21)4.2.3转子外径D3 (21)4.2.4下机座最大跨度D4 (21)4.2.5推力轴承外径D6和励磁机外径D7 (21)4.3轴向尺寸计算 (21)4.3.1定子机座高度h1 (21)4.3.2上机架高度h2 (21)4.3.3推力轴承高度h3，励磁机高度h4和永磁机高度h6 (21)4.3.4下机架高度h7 (21)4.3.5定子支座支承面至下机架支承面或下挡风板之间的距离h8. 214.3.6下机架支承面至主轴法兰底面之间的距离h9 (22)4.3.7转子磁轨轴向高度h10 (22)4.3.8发电机主轴高度h11 (22)4.3.9定子铁芯水平中心线至主轴法兰盘底面距离h12 (22)4.4水轮发电机重量估算 (22)5蜗壳设计 (24)5.1 蜗壳的型式 (24)5.2 蜗壳包角 (24)5.3 蜗壳断面形状 (24)5.4 蜗壳的水力计算 (24)6尾水管形式及其主要尺寸确定 (27)7 主厂房主要尺寸的确定 (29)7.1机组段长度的确定 (29)7.2厂房宽度的确定 (30)7.3厂房各层高层的确定 (31)8副厂房的布置 (33)9吊车梁的结构设计 (35)9.1吊车梁的截面设计 (35)9.2吊车梁的荷载计算 (36)9.3吊车梁内力计算 (37)9.4吊车梁承受扭矩和抗扭钢筋计算 (39)9.5吊车梁配筋计算 (39)总结 (46)致谢 (47)主要参考文献 (48)摘要本毕业设计承担水利水电枢纽工程中水电站厂房设计的部分工作。

目录摘要 (1)前言 (3)1 基本资料 (4)1.1 工程概况 (4)1.2 工程地质 (4)1.3 工程水文、气象 (5)1.4 工程特性值 (5)1.5 工程主要建筑物 (6)1.6 工程主要机电设备 (7)1.7 起重设备的选择 (8)2 枢纽布置 (9)2.1 厂房类型确定 (9)2.2 厂房各部分尺寸计算 (10)2.2.1 蜗壳单线图的绘制 (10)2.2.2 尾水管单线图的绘制 (12)2.2.3 主厂房尺寸计算 (14)2.3 厂区枢纽布置 (22)2.3.1 主厂房位置的选择 (22)2.3.2 变压器场及开关站位置的选择 (24)2.3.3 尾水平台及尾水闸室的布置 (24)2.3.4 安装间的布置 (24)2.3.5 副厂房的布置 (24)2.3.6 厂区交通 (25)3 引水系统的设计 (25)3.1 进水口的类型 (25)3.2 供水方式的选择 (25)3.3 引水道直径 (25)3.4 进水口尺寸 (26)3.4.1 进口段尺寸 (26)3.4.2 渐变段尺寸 (26)3.4.3 闸门段尺寸 (27)3.4.4 通气孔和进人孔 (27)3.5 进水口高程 (28)3.6 压力管道内径计算 (27)3.7 引水道线路 (28)3.8 调压室设计 (29)3.9 调节保证计算 (30)3.9.1 计算标准和计算条件 (30)3.9.2 调节保证计算过程 (31)3.9.3 水头损失计算 (36)4 结构设计 (38)4.1 工作闸门结构设计 (38)4.1.1 闸门基本资料 (38)4.1.2 闸门的结构形式及布置 (38)4.1.3 面板设计 (39)4.1.4 水平次梁、顶梁和底梁设计 (40)4.1.5 主梁设计 (45)4.1.6 横隔板设计 (51)4.1.7 纵向连接系设计 (53)4.1.8 边梁设计 (54)4.2 闸门附属结构设计 (58)4.2.1 行走支承设计 (58)4.2.2 轨道设计 (59)4.2.3 闸门启闭力及吊座计算 (59)4.2.4 拦污栅设计 (61)5 结论 (64)总结与体会 (65)谢辞 (66)参考文献 (67)。
