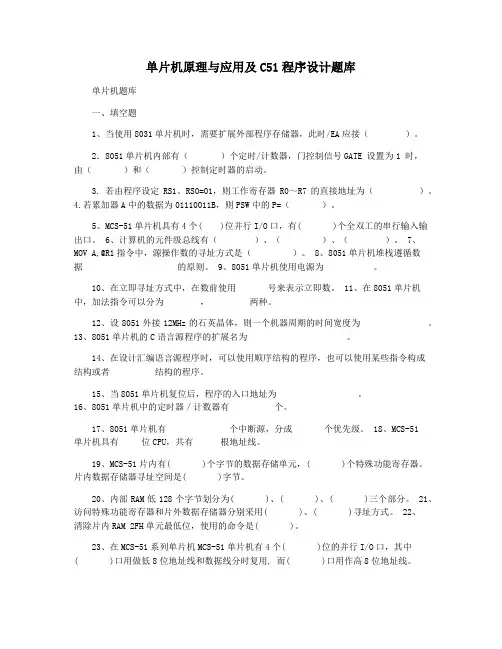

单片机原理与应用及C51程序设计题库单片机题库一、填空题1、当使用8031单片机时，需要扩展外部程序存储器，此时/EA应接（）。

2．8051单片机内部有（）个定时/计数器，门控制信号GATE 设置为1 时，由（）和（）控制定时器的启动。

3. 若由程序设定RS1、RS0=01，则工作寄存器R0～R7的直接地址为（）。

4.若累加器A中的数据为01110011B，则PSW中的P=（）。

5、MCS-51单片机具有4个( )位并行I/O口，有( )个全双工的串行输入输出口。

6、计算机的元件级总线有（）、（）、（）。

7、MOV A,@R1指令中，源操作数的寻址方式是（）。

8、8051单片机堆栈遵循数据的原则。

9、8051单片机使用电源为。

10、在立即寻址方式中，在数前使用号来表示立即数。

11、在8051单片机中，加法指令可以分为，两种。

12、设8051外接12MHz的石英晶体，则一个机器周期的时间宽度为。

13、8051单片机的C语言源程序的扩展名为。

14、在设计汇编语言源程序时，可以使用顺序结构的程序，也可以使用某些指令构成结构或者结构的程序。

15、当8051单片机复位后，程序的入口地址为。

16、8051单片机中的定时器／计数器有个。

17、8051单片机有个中断源，分成个优先级。

18、MCS-51单片机具有位CPU，共有根地址线。

19、MCS-51片内有( )个字节的数据存储单元，( )个特殊功能寄存器。

片内数据存储器寻址空间是( )字节。

20、内部RAM低128个字节划分为( )、( )、( )三个部分。

21、访问特殊功能寄存器和片外数据存储器分别采用( )、( )寻址方式。

22、清除片内RAM 2FH单元最低位，使用的命令是( )。

23、在MCS-51系列单片机MCS-51单片机有4个( )位的并行I/O口，其中( )口用做低8位地址线和数据线分时复用, 而( )口用作高8位地址线。

24、MCS-51单片机有一个具有( )个中断优先级，( ) 个中断源的中断系统。

1 / 29第1章思考题及习题1参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为或。

答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。

答：CPU、存储器、I/O口、总线3. AT89S51单片机工作频率上限为 MHz。

答：24MHz。

4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低和提高。

答：成本，可靠性。

二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B．受器件的物理性能限制C．为了通用性D．为了提高运算速度答：B2. 在家用电器中使用单片机应属于微计算机的。

A．辅助设计应用B．测量、控制应用2 / 29C．数值计算应用D．数据处理应用答： B3. 下面的哪一项应用，不属于单片机的应用范围。

A．工业控制 B．家用电器的控制 C．数据库管理 D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机。

对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。

对3. 单片机是一种CPU。

错4. AT89S52单片机是微处理器。

错5. AT89S51片内的Flash程序存储器可在线写入（ISP），而AT89C52则不能。

对6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。

对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。

对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。

对3 / 29第2章思考题及习题2参考答案一、填空1. 在AT89S51单片机中，如果采用6MHz晶振，一个机器周期为。

答：2µs2. AT89S51单片机的机器周期等于个时钟振荡周期。

MCS-51单片机汇编指令详解以累加器为目的操作数的指令MOV A，RnMOV A，directMOV A，@RiMOV A，#data第一条指令中，Rn代表的是R0-R7。

第二条指令中，direct 就是指的直接地址，而第三条指令中，就是我们刚才讲过的。

第四条指令是将立即数data送到A中。

下面我们通过一些例子加以说明：MOV A，R1 ；将工作寄存器R1中的值送入A，R1中的值保持不变。

MOV A,30H ；将内存30H单元中的值送入A，30H单元中的值保持不变。

MOV A,@R1 ；先看R1中是什么值，把这个值作为地址，并将这个地址单元中的值送入A中。

如执行命令前R1中的值为20H，则是将20H单元中的值送入A 中。

MOV A,#34H ；将立即数34H送入A中，执行完本条指令后，A中的值是34H。

以寄存器Rn为目的操作的指令MOV Rn,AMOV Rn,directMOV Rn,#data这组指令功能是把源地址单元中的内容送入工作寄存器，源操作数不变。

以直接地址为目的操作数的指令MOV direct,A 例： MOV 20H,AMOV direct,Rn MOV 20H,R1MOV direct1,direct2 MOV 20H,30HMOV direct,@Ri MOV 20H,@R1MOV direct,#data MOV 20H,#34H以间接地址为目的操作数的指令MOV @Ri,A 例：MOV @R0,AMOV @Ri,direct MOV @R1,20HMOV @Ri,#data MOV @R0,#34H十六位数的传递指令MOV DPTR，#data168051是一种8位机，这是唯一的一条16位立即数传递指令，其功能是将一个16位的立即数送入DPTR中去。

其中高8位送入 DPH（083H），低8位送入DPL(082H)。

例：MOV DPTR，#1234H，则执行完了之后DPH中的值为12H，DPL中的值为34H。

指令中常用符号说明Rn当前寄存器区的8个工作寄存器R0~R7（n=0~7）Ri当前寄存器区可作为地址寄存器的2个工作寄存器R0和R1（i=0,1）Direct8位内部数据寄存器单元的地址及特殊功能寄存器的地址#data表示8位常数（立即数）#data16表示16位常数Add16表示16位地址Addr11表示11位地址Rel8位代符号的地址偏移量Bit表示位地址@间接寻址寄存器或基址寄存器的前缀( )表示括号中单元的内容(( ))表示间接寻址的内容指令系统数据传送指令（8个助记符）助记符中英文注释MOV Move 移动MOV A , Rn;Rn→A，寄存器Rn的内容送到累加器AMOV A , Direct;（direct）→A，直接地址的内容送AMOV A ,@ Ri;（Ri）→A，RI间址的内容送AMOV A , #data;data→A，立即数送AMOV Rn , A;A→Rn，累加器A的内容送寄存器RnMOV Rn ,direct;（direct）→Rn，直接地址中的内容送RnMOV Rn , #data;data→Rn，立即数送RnMOV direct , A;A→（direct），累加器A中的内容送直接地址中MOV direct , Rn;(Rn)→direct，寄存器的内容送到直接地址MOV direct , direct;(direct)→direct，直接地址的内容送到直接地址MOV direct , @Ri;（（Ri））→direct，间址的内容送到直接地址MOV direct , #data;8位立即数送到直接地址中MOV @Ri , A;(A)→@Ri，累加器的内容送到间址中MOV @Ri , direct;direct→@Ri，直接地址中的内容送到间址中MOV @Ri , #data; data→@Ri ，8位立即数送到间址中MOV DPTR , #data16;data16→DPTR,16位常数送入数据指针寄存器，高8位送入DPH，低8位送入DPL中（单片机中唯一一条16位数据传送指令）（MOV类指令共16条）MOVC Move Cod 查表指令MOVC A , @A+PC;PC+1→PC，（A+PC）→AMOVC A , @A+DPTR;(A+DPTR) →A(MOVC类指令共两条)MOVX Move External 与外部数据寄存区传送数据MOVX A , @DPTR;(DPTR)→A，DPTR间址单元内容送AMOVX @DPTR , A;A→（DPTR），A中内容送入DPTR间址单元MOVX A , @Ri;（Ri）→A，Ri间址单元内容送AMOVX @Ri , A;A→（Ri），A中内容送Ri间址单元(MOVX类指令4条)XCH Exchange 交换指令XCH A , Rn;Rn←→A , Rn的内容与A的内容交换XCH A , Direct; Direct ←→A ，直接地址的内容与A的内容交换XCH A , @Ri;（Ri）←→A ，间址的内容与A的内容交换XCHD Exchange Decimal十进制交换XCHD A , @Ri;(Ri.3~Ri.0) ←→A.3~A.0,间址内容低四位与A中内容低四位交换SWAP Swap 交换SWAP A;A.3~A.0←→ A.7~A.4 , A中低四位与高四位内容交换PUSH Push 入栈PUSH direct;SP+1→SP , (direct)→(SP);直接地址内容压入堆栈顶POP Pop 出栈POP direct;(SP)→(direct) , SP-1→SP;堆栈内容弹出到直接地址●算术运算类指令（7个助记符）ADD Add 加法运算ADD A , Rn;A + Rn→A , A与Rn的内容相加，结果送到A中ADD A , direct;(direct)+A→A,A与直接地址的内容相加，结果送到A中ADD A , @Ri;((Ri))+A→A, A与间址中的内容相加，结果送到A中ADD A , #data;data+A→A,A与立即数相加，和送入AADDC ADD with Carry 带进位加法ADDC A , Rn;A + Rn+CY→A , A与Rn的内容、进位状态相加，结果送到A中ADDC A , direct;(direct)+A+CY→A,A与直接地址的内容、进位状态相加，结果送到A中ADDC A , @Ri;((Ri))+A+CY→A, A与间址中的内容、进位状态相加，结果送到A中ADDC A , #data;data+A+CY→A,A与立即数、进位状态相加，和送入ASUBB Subbtract with Borrow 带进位减法SUBB A , Rn;A-Rn-CY→A,A减寄存器Rn的内容及进位标志，结果送ASUBB A , direct; A-(direct)-CY→A,A直接地址的内容及进位标志，结果送ASUBB A , @Ri; A-((Ri))-CY→A,A间址的内容及进位标志，结果送ASUBB A , #data; A-data-CY→A,A立即数及进位标志，结果送AMUL Multiply 乘法指令MUL AB;A x B→B和A，结果16位，高8位存入B，低8位存入A;若结果大于FFH，则将溢出标志OV置1DIV Divide 除法指令DIV AB;A÷B 商→A，余数→B;若除数为0，结果不确定，则将溢出标志OV置1INC Increment 加1指令INC A;A+1→A,A加1，结果放在AINC Rn; Rn +1→ Rn, Rn加1，结果放在RnINC direct; （direct）+1→ direct,直接地址的内容加1，结果放在该地址中INC @Ri;（（Ri））+1→( Ri),间址中的内容加1，结果放在该间址中INC DPTR;（DPTR）+1→DPTR,数据指针内容加1，结果放在数据指针寄存器（DPTR）中DEC Decrement 减1指令INC A;A-1→A,A减1，结果放在AINC Rn; Rn -1→ Rn, Rn减1，结果放在RnINC direct; （direct）-1→ direct,直接地址的内容减1，结果放在该地址中INC @Ri;（（Ri））-1→( Ri),间址中的内容减1，结果放在该间址中DA Decimal Adjust 十进制加法调整指令DA A;在加法指令后，把A中二进制码自动调整为BCD码;DA A只能更跟在ADD或ADDC加法指令后，不适用于减法●逻辑运算指令（9个助记符）ANL Logical And 逻辑与运算ANL A , Rn; (A)与(Rn)→A, A的内容与Rn中的内容相与，结果放在A中ANL A , direct; (A)与(direct)→A, A的内容与直接地址中的内容相与，结果放在A中ANL A , @Ri; (A)与(（Ri）)→A, A的内容与间址的内容相与，结果放在A中ANL A , #data; (A)与(data)→A, A的内容与立即数相与，结果放在A中ANL direct , A; (direct)与(A)→direct, 直接地址中的内容相与A的内容相与，结果放在直接地址中ANL direct , #data;(direct)与#data→direct, 直接地址中的内容相与立即数相与，结果放在直接地址中ORL Logical OR 逻辑或运算ORL A , Rn; (A) 或(Rn)→A, A的内容与Rn中的内容相或，结果放在A中ORL A , direct; (A) 或(direct)→A, A的内容与直接地址中的内容相或，结果放在A中ORL A , @Ri; (A) 或(（Ri）)→A, A的内容与间址的内容相或，结果放在A中ORL A , #data; (A) 或(data)→A, A的内容与立即数相或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相或，结果放在直接地址中ORL direct , #data;(direct) 或#data→direct, 直接地址中的内容相与立即数相或，结果放在直接地址中XRL Logical exclusive or 逻辑异或运算ORL A , Rn; (A) 异或(Rn)→A, A的内容与Rn中的内容相异或，结果放在A中ORL A , direct; (A) 异或(direct)→A, A的内容与直接地址中的内容相异或，结果放在A中ORL A , @Ri; (A) 异或(（Ri）)→A, A的内容与间址的内容相异或，结果放在A中ORL A , #data; (A) 异或(data)→A, A的内容与立即数相异或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相异或，结果放在直接地址中ORL direct , #data;(direct) 异或#data→direct, 直接地址中的内容相与立即数相异或，结果放在直接地址RL Rotate Left 循环左移指令RL A;每执行一次，A中的内容左移一位RR Rotate Right 循环右移指令RR A;每执行一次，A中的内容右移一位RLC Rotate Left with the Carry flag 带进位循环左移指令RLC A;每执行一次，CY和A中的内容左移一位RRC Rotate Right with the Carry flag带进位循环又移指令RRC A;每执行一次，CY和A中的内容右移一位注意：循环移位指令只能对A中的内容进行移位操作CPL Complement 取反指令（求补指令）CPL A;累加器内容按位取反，0变1,1变0CLR Clear 清零指令CLR A;累加器清零（A各位全变为0）●控制转移指令（9个助记符）LJMP Long Jump 长跳转指令LJMP add16;add16→PC,无条件跳转到add16地址，可在64KB范围内转移AJMP Absolute Jump 绝对跳转指令AJMP add11;add11→PC,无条件跳转到add11地址，可在2KB范围内转移SJMP Short Jump 短跳转指令SJMP rel;PC+2+rel→PC，rel是偏移量，8位有符号数（-127~127），可向前后跳转±128个地址单元JMP Jump 跳转指令JMP @A+DPTR;A+DPTR→PC,属于散转指令，无条件转向A与DPTR内容相加后形成的新地址JZ Jump if acc is Zero累加器为零转移JZ rel;A=0转向PC+2+rel→PC,A≠0，顺序执行JNZ Jump if acc is Not Zero累加器不为零转移JNZ rel;A≠0转向PC+2+rel→PC,A=0，顺序执行CJNE Compare and Jump if Not Equal比较不相等则转移CJNE A , direct , rel;A≠（direct）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（direct）CY=0, (A)<（direct）CY=1CJNE A , #data , rel;A≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（data）CY=0,( A)<（data）CY=1CJNE Rn , #data , rel; Rn≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; (Rn) >（data）CY=0, (Rn) <（data）CY=1CJNE @Ri , #data , rel;((Ri))≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; ((Ri))>（data）CY=0, ((Ri)) <（data）CY=1DJNE Decrement and Jump if Not Zero 减1不为0则转移DJNE Rn , rel;Rn-1→Rn, Rn≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）DJNZ direct , rel;(direct-1)→direct, direct≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）LCALL Long Call 长条用指令LCALL addr16;调用程序入口地址为addr16的之程序ACALL Absolute Call短调用ACALL addr11;调用程序入口地址为addr11的之程序RET ReturnRET;放在子程序最后，使程序准确返回到主程序断点处RETI Return from InterruptRETI;中断返回指令，能清楚优先级状态NOP No Operation 空操作指令NOP;空操作，产生一个机器周期延时●位操作指令MOV Move 数据传送指令MOV C , bit;（bit）→C，寻址位的状态送入CMOV bit , C;（C）→bit，C的转态送入地址中CLR Clear 清零指令CLR C;0→C,清零累加器CLR bit;清零直接寻址位CPL Complement 取反指令（求补指令）CPL C;c取反CPL bit;直接寻址位取反SETB Set Bit 置位SETB C;C置1SETB bit;直接寻址位置1ANL And Logical 与逻辑运算ANL C , bit;直接寻址位与C相与，结果放在CANL C , /bit; 直接寻址位与非C相与，结果放在CORL OR Logical 或逻辑运算ORL C , bit;直接寻址位与C相或，结果放在CORL C , /bit; 直接寻址位与非C相或，结果放在CJC Jump if Carry is set 进位位为1则转移JC rel;C=1,转向PC+2+rel→PC，否则顺序执行PC+2→PCJNC Jump if Carry is Not set 进位位为不为1则转移JNC rel;C=0,转向PC+2+rel→PC，否则顺序执行PC+2→PCJB Jump if Bit is set 进位位为1则转移JB bit , rel;（bit）=1,转向PC+3+rel→PC，否则顺序执行PC+3→PCJNB Jump if Bit is Not set 进位位为1则转移JNB bit , rel;（bit）=0,转向PC+3+rel→PC，否则顺序执行PC+3→PCJBC Jump if Bit is set and Clear bit指定位等于1转移并清该位JBC bit , rel; （bit）=1,转向PC+3+rel→PC，同时0→bit否则顺序执行PC+3→PC伪指令ORG Origin 代码起始地址指令ORG 0000HMOV A , #0010H;这条指令从0000H这个地址单元开始写起END End 汇编程序结束指令END;汇编指令结束DB字节定义伪指令ORG 1000HDB 01H , 02H;则(1000H)=01H，(1001H)=02HORG 1100HDB ‘01’;则(1100H)=30H,30H是0的ASCII码,(1101H)=31H,31H是1的ASCII码DW双字节定义伪指令ORG 2000HDW 2546H , 0178H; (2000H)=25H, (2001H)=46H, (2002H)=01H, (2003H)=78H,EQU数据赋值伪指令X EQU n;将n的值赋给xBIT位数据赋值伪指令y BIT b;y是用户定义标号，b为0或1MACRO宏指令宏指令名MACRO 形式参数······代码段······ENDM;宏指令定义结束寻址方式及相关的存储空间寻址方式寻址范围寄存器寻址R0~R7A 、B、C(CY)、AB（双字节）、DPTR（双字节）、PC（双字节）直接寻址内部RAM低128字节特殊功能寄存器内部RAM位寻区的128个位特殊功能寄存器中可寻址的位寄存器间接寻址内部数据存储器RAM【@R0,@R1,@SP（仅PUSH,POP）】内部数据存储器单元的低4位（@R0,@R1）外部RAM或I/O口（@R0,@R1，@DPTR）立即寻址程序存储器（常数）程序存储器（@A+PC,@A+DPTR）基寄存器加变址寄存器间接寻址。

51单片机汇编指令总结数据传输指令一.片内RAM数据传输指令1.以累加器A为目的操作数的指令：MOV A , RnMOV A , directMOV A , @RiMOV A , #data2.以寄存器Rn为目的操作数的指令：MOV Rn , AMOV Rn ，directMOV Rn ，data3.以直接地址为目的操作数的指令：MOV direct ，AMOV direct ，RnMOV direct1 ，derect2MOV direct ，@RiMOV direct ，#data4.间接地址为目的操作数的指令：MOV @Ri ，AMOV @Ri ，directMOV @Ri ，#data5.十六位数据传送指令：MOV DPTR , #data16二.累加器A与片外RAM数据传送指令：MOVX A ，@RiMOVX A , @DPTRMOVX @Ri ，AMOVX @DPTR ，A三.查表寻址：MOVC A ，@A+DPTR （先PC←（PC）+1，后A←（（A）+（DPTR）））+MOVC A ，@A+PC （先PC←(PC)+1，后A←（（A）+（PC）））四.交换指令：1.字节交换指令：XCH A ，RnXCH A ，directXCH A ，@Ri2.半字节交换指令：XCHD A ，@Ri3.累加器半字节交换指令：SWAP A五.栈操作指令：1.PUSH（入栈指令）PUSH direct2.POP（出栈指令）POP direct算术运算指令：一.加法减法指令：1.加法指令：ADD A ，RnADD A ，directADD A ，@RiADD A ，#data2.带进位加法指令：ADDC A ，Rn A←(A)+(Rn)+CYADDC A ，direct A←(A)+(direct)+CYADDC A ，@Ri A←（A）+((Ri))+CYADDC A ，#data A←(A)+(data)+CY3.带借位减法指令：SUBB A ，Rn A←(A)-CY-(Rn)SUBB A ，direct A←(A)-CY-(direct)SUBB A ，@Ri A←(A)-CY-((Ri))SUBB A ，#data A←(A)-CY-#data二.乘法除法指令：1.乘法指令：MUL AB BA←(A) ×(B)高字节放在B中，低字节放在A中2.除法指令：DIV AB A←(A) ÷(B)的商,(B) ←(A) ÷(B)的余数三.加1减1指令：1.加1指令：INC A A←(A)+1INC Rn Rn←(Rn)+1INC direct direct←(direct)+1INC @Ri (Ri) ←((Ri))+1INC DPTR DPTR←(DPTR)+12.减1指令：DEC ADEC RnDEC directDEC @Ri四.十进制调制指令：DA A 调整累加器A的内容为BCD码逻辑操作指令：一.逻辑与、或、异或指令：1.逻辑与指令：ANL A ，RnANL A ，directANL A ，@RiANL A ，#data2.逻辑或这令：ORL A ，RnORL A ，directORL A ，@RiORL A ，#dataORL direct ，AORL direct ，#data3.逻辑异或指令：XRL A ，RnXRL A ，directXRL A ，@RiXRL A ，#dataXRL direct ，AXRL direct ，#data二.清零、取反指令：1.累加器A清零指令：CRL A2.累加器A取反指令：CPL A三.循环位移指令：1.累加器A循环左移指令：RL A2.累加器A循环右移指令：RR A3.累加器A连同进位位循环左移指令：RLC A4. 累加器A连同进位位循环右移指令：RRC A控制转移指令：一.无条件转移指令：1.绝对转移指令：AJMP addr11 （先PC+2，然后将addr11的低十位传给PC，PC的高六位不变）2.长转移指令：LJMP addr16 （用addr16的值替换PC的值）3.相对转移（短转移）指令：SJMP rel（带符号的偏移字节数）（PC+2，再加rel赋值给PC）4.间接转移指令：JMP @A+DPTR (A)+(DPTR) →(PC)二.条件转移指令：1.累加器判零转移指令：JZ rel 先PC+2；后判断，A为0时转移，PC+rel赋值给PC；否则顺序执行JNZ rel 先PC+2，后判断，A不为0时转移，PC+rel赋值给PC；否则顺序执行2.比较转移指令：CJNE 目的操作数，源操作数，relCJNE A，direct，rel 先PC+3传回PC,再比较目的操作数和原操作数CJNE A，#data，rel 目>源时，程序转移，PC+rel传回PC且CY=0CJNE Rn，#data，rel 目=源时，程序顺序执行CJNE @Ri，#data，rel 目<源时，程序转移，PC+rel传回PC且CY=13.减一非0指令：DJNZ Rn，rel 先PC\+2，Rn-1，当Rn为0时程序顺序执行，否则PC+rel传回PCDJNZ direct，rel 先PC+3，direct-1，direct为0时程序顺序执行，否则PC+rel 传回PC二.子程序调用、返回指令：1.绝对调用指令ACALL:ACALL addr11 先PC+2，SP+1将PC的低八位存入SP；SP+1，将PC的高八位存入SP。

c51单片机定时器中断的执行过程
C51单片机定时器中断的执行过程可以分为以下几个步骤：
1. 初始化定时器：首先需要对定时器进行初始化，设置定时器的计数模式、计数值、溢出方式等参数。

这些参数可以通过编程实现，也可以通过硬件电路进行调整。

2. 启动定时器：初始化完成后，需要启动定时器。

启动定时器后，定时器开始按照预设的参数进行计数。

当计数值达到预设的溢出值时，定时器会产生一个溢出信号。

3. 设置中断服务程序：为了在定时器溢出时执行特定的操作，需要设置一个中断服务程序 ISR）。

中断服务程序是一段特殊的代码，它会在定时器溢出时被自动调用。

4. 开启中断：在中断服务程序设置完成后，需要开启相应的中断。

开启中断后，当定时器溢出时，CPU会自动跳转到中断服务程序执行。

5. 执行中断服务程序：当定时器溢出时，CPU会暂停当前任务，跳转到中断服务程序执行。

在中断服务程序中，可以执行一些特定的操作，如更新显示、读取传感器数据等。

6. 返回主程序：中断服务程序执行完成后，CPU会自动返回到主程序继续执行。

这样，通过定时器中断，可以实现对单片机的周期性控制和数据采集等功能。

C51单片机汇编语言程序设计一、二进制数与十六进制数之间的转换1、数的表达方法为了方便编程时书写，规定在数字后面加一个字母来区别，二进制数后加B十六进制数后加H。

2、二进制数与十六进制数对应表二进制十六进二进制制0000000100100011010001010110011101234567100010011010101111001101 11101111十六进制89ABCDEF3、二进制数转换为十六进制数转换方法为：从右向左每4位二进制数转化为1位十六进制数，不足4位部分用0补齐。

例：将（1010000110110001111）2转化为十六进制数解：把1010000110110001111从右向左每4位分为1组，再写出对应的十六进制数即可。

0101000011011000111150D8F答案：（1010000110110001111）2=（50D8F）16例：将1001101B转化为十六进制数解：把10011110B从右向左每4位分为1组，再写出对应的十六进制数即可。

100111109E答案：10011110B=9EH4、十六进制数转换为二进制数转换方法为：将每1位十六进制数转换为4位二进制数。

例：将（8A）16转化为二进制数解：将每位十六进制数写成4位二进制数即可。

8A10001010答案：（8A）16=（10001010）2例：将6BH转化为二进制数解：将每位十六进制数写成4位二进制数即可。

6B01101011答案：6BH=01101011B二、计算机中常用的基本术语1、位（bit）计算机中最小的数据单位。

由于计算机采用二进制数，所以1位二进制数称作1bit，例如110110B为6bit。

2、字节（Byte，简写为B）8位的二进制数称为一个字节，1B=8bit3、字（Word）和字长两个字节构成一个字，2B=1Word。

字长是指单片机一次能处理的二进制数的位数。

如AT89S51是8位机，就是指它的字长是8位，每次参与运算的二进制数的位数为8位。

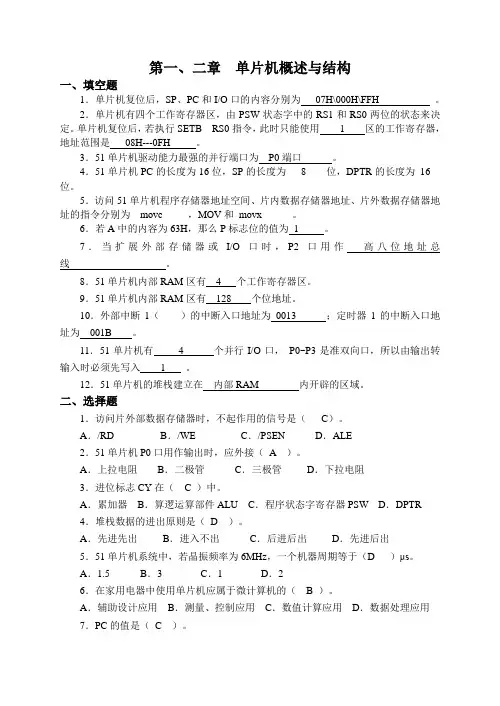

第一、二章单片机概述与结构一、填空题1．单片机复位后，SP、PC和I/O口的内容分别为07H\000H\FFH 。

2．单片机有四个工作寄存器区，由PSW状态字中的RS1和RS0两位的状态来决定。

单片机复位后，若执行SETB RS0指令，此时只能使用 1 区的工作寄存器，地址范围是08H---0FH 。

3．51单片机驱动能力最强的并行端口为P0端口。

4．51单片机PC的长度为16位，SP的长度为___8____位，DPTR的长度为_16__位。

5．访问51单片机程序存储器地址空间、片内数据存储器地址、片外数据存储器地址的指令分别为__movc_____，MOV和_movx______。

6．若A中的内容为63H，那么P标志位的值为1 。

7．当扩展外部存储器或I/O口时，P2口用作高八位地址总线。

8．51单片机内部RAM区有 4 个工作寄存器区。

9．51单片机内部RAM区有128 个位地址。

10．外部中断1（）的中断入口地址为0013 ；定时器1的中断入口地址为001B 。

11．51单片机有 4 个并行I/O口，P0~P3是准双向口，所以由输出转输入时必须先写入 1 。

12．51单片机的堆栈建立在内部RAM 内开辟的区域。

二、选择题1．访问片外部数据存储器时，不起作用的信号是（C）。

A．/RD B．/WE C．/PSEN D．ALE2．51单片机P0口用作输出时，应外接（A ）。

A．上拉电阻B．二极管C．三极管D．下拉电阻3．进位标志CY在（ C ）中。

A．累加器B．算逻运算部件ALU C．程序状态字寄存器PSW D．DPTR4．堆栈数据的进出原则是（D ）。

A．先进先出B．进入不出C．后进后出D．先进后出5．51单片机系统中，若晶振频率为6MHz，一个机器周期等于（D ）μs。

A．1.5 B．3 C．1 D．26．在家用电器中使用单片机应属于微计算机的（ B ）。

A．辅助设计应用B．测量、控制应用C．数值计算应用D．数据处理应用7．PC的值是（C ）。

51单片机汇编语言51单片机汇编语言是一种基于51系列单片机的汇编语言，它是一种直接操作硬件的低级语言。

在嵌入式系统开发中，经常需要使用汇编语言来编写底层驱动程序和实现特定功能。

本文将介绍51单片机汇编语言的基本概念、语法结构以及常用指令集。

一、51单片机简介51单片机是一种基于哈佛结构的8位单片机，由英特尔公司设计，并于1980年发布。

它具有低功耗、高性能和易于编程的特点，广泛应用于家电、汽车电子、工控设备等领域。

二、汇编语言基础1. 数据类型：51单片机汇编语言支持的数据类型包括位(bit)、字节(byte)、字(word)和双字(dword)。

可以通过定义变量来使用这些数据类型。

2. 寄存器：51单片机包含一组通用寄存器和特殊功能寄存器。

通用寄存器用于存储临时数据，特殊功能寄存器用于控制和配置硬件。

常用的通用寄存器有ACC累加器、B寄存器和DPTR数据指针。

3. 指令集：51单片机汇编语言的指令集丰富多样，包括数据传送指令、算术运算指令、逻辑运算指令、跳转指令等。

例如，MOV指令用于数据传送，ADD指令用于加法运算，JMP指令用于无条件跳转。

三、汇编语言示例下面是一个简单的51单片机汇编语言程序示例，实现了一个LED 灯的闪烁效果。

```ORG 0x0000 ; 程序起始地址MOV P1, #0x00 ; 将0x00赋值给P1口，关闭LED灯LOOP:MOV P1, #0xFF ; 将0xFF赋值给P1口，打开LED灯CALL DELAY ; 调用延时子程序MOV P1, #0x00 ; 将0x00赋值给P1口，关闭LED灯CALL DELAY ; 调用延时子程序JMP LOOP ; 无条件跳转到LOOP标签DELAY:MOV R0, #0xFF ; 将0xFF赋值给R0寄存器DELAY_LOOP:DJNZ R0, DELAY_LOOP ; R0减1，如果不等于0则跳转到DELAY_LOOP标签RET ; 返回调用子程序的指令END ; 程序结束标志```四、汇编语言开发工具51单片机汇编语言的开发工具有很多，常用的有Keil C51、SDCC、ASM51等。

单选题1.执行中断返回指令RETI，会从堆栈取出数作为地址送给（ C ）。

1. A. DPTR2. B. PSW3. C. PC4. D. Rn2、从MCS-51单片机外部数据存储器取数据时，可以采用指令（ D ）。

1. A. MOV A , R12. B. POP A3. C. MOVC A , A+DPTR4. D. MOVX A ,3、指令MOV A, R0 中源操作数的寻址方式为（ B ）。

1. A. 寄存器寻址2. B. 寄存器间接寻址3. C. 立即寻址4. D. 直接寻址4、MCS-51单片机是根据（ A ）中的数值作为地址读取指令。

1. A. PC2. B. DPTR3. C. SP4. D. PSW5、8051单片机使用2MHz的晶振，一个机器周期是（ C ）微秒。

1. A. 12. B. 43. C. 64. D. 126、用于设置定时器/计数器工作方式的寄存器是（ D ）。

1. A. PCON2. B. TCON3. C. SCON4. D. TMOD7、若需要从MCS-51单片机外部数据存储器取数据时，可以采用的指令为（ A ）。

1. A. MOVX A, R02. B. MOV A, R13. C. MOVC A, A + DPTR4. D. POP A8、MCS-51单片机复位操作会把PC初始化为( B )。

1. A. 0100H2. B. 0000H3. C. 0003H4. D. 000BH9、MCS―51单片机一个机器周期由（D）个振荡周期构成。

1. A. 12. B. 43. C. 64. D. 1210、单片机8051的XTALl和XTAL2引脚是（ D ）引脚。

1. A. 外接定时器2. B. 外接串行口3. C. 外接中断4. D. 外接晶振11、在复位后，程序计数器的状态是？( B )1. A. 0013H2. B. 0000H3. C. 0003H4. D. 000BH12、MCS-51单片机的P1口在作输入前需要将相应的I/O口（ B ）。

第一章单片机概述与构造一、选择题1．访问片外部数据存储器时，不起作用的信号是〔C〕。

A．/RD B．/WE C．/PSEN D．ALE2．51 单片机P0 口用作输出时，应外接〔 A 〕。

A．上拉电阻B．二极管C．三极管D．下拉电阻3．进位标志CY 在〔C 〕中。

A．累加器B．算逻运算部件ALU C．程序状态字存放器PSW D．DPTR4．堆栈数据的进出原则是〔 D 〕。

A．先进先出B．进入不出C．后进后出D．先进后出5．51 单片机系统中，假设晶振频率为6MHz，一个机器周期等于〔D 〕μ。

sA．1.5 B．3 C．1 D．26．在家用电器中使用单片机应属于微计算机的〔 B 〕。

A．关心设计应用B．测量、把握应用C．数值计算应用D．数据处理应用7．PC 的值是〔C 〕。

A．当前正在执行指令的前一条指令的地址B．当前正在执行指令的地址C．当前正在执行指令的下一条指令的地址D．把握器中指令存放器的地址8．单片机应用程序一般存放在〔 B 〕中。

A．RAM B．ROM C．存放器D．CPU9．在堆栈操作中，当进栈数据全部弹出后，这时SP 应指向〔 D 〕A．栈底单元B．7FH 单元C．栈底单元地址加1 D．栈底单元地址减1 10．51单片机的并行I/O口信息有两种读取方法：一种是读引脚，还有一种是〔A〕。

A．读锁存器B．读数据库C．读A 累加器D．读CPU二、填空题1.单片机复位后，SP、PC 和I/O 口的内容分别为07H\000H\FFH 。

2.单片机有四个工作存放器区，由PSW 状态字中的RS1 和RS0 两位的状态来打算。

单片机复位后，假设执行SETB R S0 指令，此时只能使用 1 区的工作存放器，地址范围是08H---0FH 。

3．51 单片机驱动力量最强的并行端口为P0 端口。

4．51 单片机PC 的长度为16 位，SP 的长度为8 位，DPTR 的长度为_16位。

5.访问51 单片机程序存储器地址空间、片内数据存储器地址、片外数据存储器地址的指令分别为movc ，MOV 和_movx 。

MCS-51单片机试题及答案（1）试题一、填空题（每空1分，共10分）1.当使用8031单片机时，需要扩展外部程序存储器，此时EA应为_________.2.P0通常用作_________.3.若由程序设定RS1、RS0=10，则工作寄存器R0～R7的直接地址为_________.4.返回地址（或断点）是_________的程序计数器的内容。

5.中央处理器CPU是单片机的核心，它完成_________.6.单片机的工作过程，实际上就是_________.7.所谓中断源即是_________.8.端口（或称口）是_________.9.异步串行近程通信时的传送信号是_________.10.若累加器A中的数据为01110010B，则PSW中的P=_________.二、单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序填在题干的括号内。

每小题1分，共10分）1.MCS—51单片机的复位信号是（）有效。

A.高电平B.低电平C.脉冲D.下降沿2.若MCS-51单片机使用晶振频率为6MHz时，其复位持续时间应该超过（）。

A.2μsB.4μsC.8μsD.1ms3.若PSW.4=0，PSW.3=1，要想把寄存器R0的内容入栈，应使用（）指令。

A.PUSH R0B.PUSH @R0C.PUSH 00HD.PUSH 08H4.能够用紫外光擦除ROM中程序的只读存储器称为（）。

A.掩膜ROMB.PROMC.EPROMD.EEPROM5.在片外扩展一片2764程序存储器芯片要（）地址线。

A.8根B.13根C.16根D.20根6.定时器/计数器工作方式1是（）。

A.8位计数器结构B.2个8位计数器结构C.13位计数结构D.16位计数结构7.设MCS-51单片机晶振频率为12MHz，定时器作计数器使用时，其最高的输入计数频应为（）A.2MHzB.1MHzC.500KHzD.250KHz8.已知1只共阴极LED显示器，其中a笔段为字形代码的最低位，若需显示数字1，它字形代码应为（）。

51单片机汇编语言指令教程汇集1.MOV指令：MOV指令用于将一个值从一个寄存器或内存位置复制到另一个寄存器或内存位置。

例如，MOVA,将常数10复制到累加器A中。

2.ADD指令：ADD指令用于将两个操作数相加，并将结果保存在目标操作数中。

例如，ADDA,B将寄存器B的值与累加器A的值相加，并将结果保存在累加器A中。

3.SUB指令：SUB指令用于将源操作数减去目标操作数，并将结果保存在目标操作数中。

例如，SUBA,B将寄存器B的值减去累加器A的值，并将结果保存在累加器A中。

4.INC指令：INC指令用于将指定的操作数加1、例如，INCA将累加器A的值加15.DEC指令：DEC指令用于将指定的操作数减1、例如，DECA将累加器A的值减16.JMP指令：JMP指令用于无条件地跳转到指定的地址。

例如，JMP1000h将跳转到地址1000h处执行指令。

9. ACALL指令：ACALL指令用于调用一个子程序，其地址由指令给出，子程序结束后返回到调用指令的下一条指令。

例如，ACALL Subroutine将调用一个名为Subroutine的子程序。

10.RET指令：RET指令用于从子程序返回到调用指令的下一条指令。

例如，RET将从子程序返回。

11.NOP指令：NOP指令用于空操作，即不执行任何操作。

它通常用于延时或填充空白。

以上是一些常用的51单片机汇编语言指令，这些指令可以用于控制I/O口、进行算术运算、执行跳转和调用子程序等。

学习并熟练掌握这些指令，对于编写高效的51单片机汇编程序非常重要。

希望本文提供的51单片机汇编语言指令教程能够帮助你入门和掌握51单片机汇编语言的基本知识。

如果你想深入学习51单片机汇编语言，建议参考相关的教材或在线资源，进行更加系统和全面的学习。

51单片机汇编程序1. 简介51单片机是一种常用的8位单片机芯片，具有广泛的应用领域。

51单片机的编程语言主要有汇编语言、C语言和底层汇编语言。

本文主要介绍51单片机的汇编程序。

2. 汇编程序基础2.1 寄存器51单片机的CPU有4个8位寄存器（A、B、DPTR、PSW）和一个16位寄存器（PC）。

在汇编程序中，我们可以使用这些寄存器来进行各种操作。

•A寄存器（累加器）：用于存储数据和进行算术运算。

•B寄存器：辅助寄存器，可用于存储数据和进行算术运算。

•DPTR寄存器：数据指针寄存器，用于存储数据存取的地址。

•PSW寄存器：程序状态字寄存器，用于存储程序运行状态信息。

•PC寄存器：程序计数器，用于存储当前执行指令的地址。

2.2 指令集51单片机的指令集包含了多种汇编指令，可以用来进行数据操作、算术运算、逻辑运算、控制流程等。

常用的汇编指令有：•MOV：数据传送指令。

•ADD、SUB：加法和减法运算指令。

•ANL、ORL、XRL：逻辑运算指令。

•MOVX：外部RAM的读写指令。

•CJNE、DJNZ：条件分支指令。

•LCALL、RET：函数调用和返回指令。

2.3 编写一个简单的汇编程序下面是一个简单的汇编程序示例，用于将A寄存器中的数据加1，并将结果存储到B寄存器中。

ORG 0x0000 ; 程序的起始地址MOV A, #0x01 ; 将A寄存器赋值为1ADD A, #0x01 ; 将A寄存器加1MOV B, A ; 将A寄存器的值传送到B寄存器END ; 程序结束在上面的示例中，ORG指令用于指定程序的起始地址，MOV 指令用于将A寄存器赋值为1，ADD指令用于将A寄存器加1，MOV指令用于将A寄存器的值传送到B寄存器，END指令用于标记程序结束。

3. 汇编语言的应用51单片机的汇编语言广泛应用于各种嵌入式系统中，包括智能家居、工业自动化、仪器仪表等领域。

汇编程序具有以下特点：•程序执行效率高：由于汇编语言直接操作硬件，可以精确控制程序的执行流程，提高程序的执行效率。

51单片机汇编指令集一、数据传送类指令（7种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVX (Move External RAM) 对外部RAM的数据传送；XCH (Exchange) 字节交换；XCHD (Exchange low-order Digit) 低半字节交换；PUSH (Push onto Stack) 入栈；POP (Pop from Stack) 出栈；二、算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法；DA(Decimal Adjust) 十进制调整；INC(Increment) 加1；DEC(Decrement) 减1；MUL(Multiplication、Multiply) 乘法；DIV(Division、Divide) 除法；三、逻辑运算类指令（10种助记符）ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或；CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) 带进位循环左移；RR(Rotate Right) 循环右移；RRC (Rotate Right throught the Carry flag) 带进位循环右移；SWAP (Swap) 低4位与高4位交换；四、控制转移类指令（17种助记符）ACALL（Absolute subroutine Call）子程序绝对调用；LCALL（Long subroutine Call）子程序长调用；RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；SJMP（Short Jump）短转移；AJMP（Absolute Jump）绝对转移；LJMP（Long Jump）长转移；CJNE (Compare Jump if Not Equal)比较不相等则转移；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；JZ (Jump if Zero)结果为０则转移；JNZ (Jump if Not Zero) 结果不为０则转移；JC (Jump if the Carry flag is set)有进位则转移；JNC (Jump if Not Carry)无进位则转移；JB (Jump if the Bit is set)位为１则转移；JNB (Jump if the Bit is Not set) 位为０则转移；JBC(Jump if the Bit is set and Clear the bit) 位为１则转移，并清除该位；NOP (No Operation) 空操作；五、位操作指令（1种助记符）CLR 位清零；SETB(Set Bit) 位置１。

51单片机汇编中断程序调用子程序（原创实用版）目录1.51 单片机汇编中断程序概述2.中断程序的调用方式3.子程序的定义与调用4.中断程序调用子程序的实例分析5.总结正文一、51 单片机汇编中断程序概述在 51 单片机汇编语言编程中，中断是一种常见的编程方式，可以实现在特定条件下程序的跳转和执行。

通过中断程序，可以实现对硬件设备的实时控制，提高程序的执行效率。

二、中断程序的调用方式中断程序的调用方式主要有两种：1.通过外部中断引脚（如 P1.0、P2.0 等）触发中断。

这种方式下，当外部中断引脚的状态发生改变时，单片机会立即跳转到中断程序的入口地址执行。

2.通过软件中断实现中断程序的调用。

这种方式下，程序员可以通过设置特定的寄存器值来触发中断，使程序跳转到中断程序的入口地址执行。

三、子程序的定义与调用子程序，也称为子例程，是程序中一段可独立执行的代码段。

子程序可以通过以下方式定义和调用：1.使用“SUB”伪指令定义子程序。

在需要调用子程序的地方，编写“CALL 子程序名”，即可实现子程序的调用。

2.使用“PROG”伪指令定义子程序。

在需要调用子程序的地方，直接编写子程序名，即可实现子程序的调用。

四、中断程序调用子程序的实例分析假设我们有一个 51 单片机汇编语言程序，当外部中断引脚 P1.0 触发时，需要执行一个子程序以完成特定功能。

程序如下：```ORG 00HMOV P1, #00HMOV R4, #0FFHSTART: NOPINT0: MOV R3, #0FFHCALL INT_SUBROUTINESJMP STARTINT_SUBROUTINE: MOV R5, R3// 子程序执行的内容MOV R3, R5SJMP RETURNRETURN: MOV R4, R3SJMP RETURN_SUBROUTINERETURN_SUBROUTINE: MOV R3, #00HSJMP START```在上述程序中，当 P1.0 引脚触发中断时，程序会跳转到“INT0”标签所在的位置，执行子程序“INT_SUBROUTINE”。
