电厂电气设备

电厂电气设备
由于硅钢片比普通钢的电阻串大，因此利用硅钢片制成的铁 芯可以进一步减小涡流损耗，
各部件的作用
（2）绕组：变压器的绕组是电流的通路,靠绕组通入电流,并借电 磁感应作用产生感应电动势，
绕组由银或铝的绝缘导线绕成, 电力变压器的高低压绕组在铁心柱 上按同心圆筒的方式套装,在一般 情况下，总是将低压绕组放在里面 靠近铁心处，以利于绝缘，把高压 绕组放在外面，高、低压绕组间以 及低压绕组与铁心柱之间留有绝缘 间隙和散热通道，按其结构不同， 绕组可分为圆筒式、螺旋式、连续 式、纠结式、内屏蔽式等形式，
构造及各部件的作用
（7）温度计：温度计安装在油箱盖上的测温筒内,用来测量油箱 内的上层油温,
（8）套管：套管是将变压器高、低压绕组的引线引到油箱外部 的绝缘装置，它既是引线对地（外壳）的绝缘，有担负着固定引 线的作用。
（9）冷却装置：冷却装置是将变压器在运行中产生的热量散发 出去的设备。
（10）净油器：它的主要部分是用钢板焊成的圆筒形净油罐， 安装在变压器油箱的一侧，罐内充满硅胶、活性氧化铝等吸附剂 。在运行中，由于上层油和下层油之间的温差，于是变压器油从 山向下流动经过净油器形成对流，油与吸附剂接触，其中的水分 、酸和氧化物等被吸收，使油得到净化。延长油的使用期限。
的变压器容量等级采用此系列，如：100、135、180、240、320 、420、560、750、1000等。
R10容量系列：指容量等级是按R10≈1.26倍数递增的，R10 容量系列等级较密，便于合理选用，是IEC（国际电工委员会） 推荐采用的。我国新的变压器容量等级采用此系列。如：100、 125、160、200、250、315、400、500、630、800、1000kVA等
• 强迫油循环冷却方式，又分强油风冷和强油水冷两种 。它是把变压器中的油，利用油泵打入油冷却器后再 复回油箱。油冷却器做成容易散热的特殊形状，利用 风扇吹风或循环水作冷却介质，把热量带走。这种方 式若把油的循环速度比自然对流时提高3倍，则变压 器可增加容量30%。

发电厂电气设备课件-绪论

发电厂电气设备课件-绪论

装机容量 年发电量 世界排名 2014-10-8
185 43 21/25
6587 3006 8/6
8500 3950
13789 6213 4
21722 10069
3190050ຫໍສະໝຸດ 41万kW 亿kW· h13685 24747
3/2 2/2
二、装机容量及发电量的增长
截至2007年底，总装机容量为71329万kW，
– – – 1882年7月26日 上海电气公司 12kW 以蒸汽机带动的直流发电机 从电厂到外滩，沿街架线，供给照明用电
•
第一个水电厂：
– – 1912年农历4月12日 云南昆明附近石龙坝水电厂 装有2台240kW水轮发电机组
2014-10-8
二、装机容量及发电量的增长
50000 45000 40000 35000 30000 25000 20000 15000 10000 5000 0 1949 1980 1985 1990 1995 2000 2005 装机容量 年发电量
–
– – –
•
火电：55442万kW，占77.73％；
水电：14526万kW，占20.36％； 核电：885万kW，占1.24％； 风电：403万kW，占0.56％。
•
全年发电量为32559亿kW· h。
2014-10-8
三、最大单机容量
• • 最大火电机组：
– – 1000 MW(华电国际邹县发电厂、华能玉环电厂) 700 MW(三峡电厂)
五、电力系统的发展
• 建国初期：
– – 大多是大城市发、供电系统； 跨地区的电力系统有：
• • • 东北中部和南部的154、220kV系统； 东北东部的110kV系统（以丰满、水丰和镜泊湖水电厂等为中心）； 冀北系统。

发电厂电气设备课件-厂用电

发电厂电气设备课件-厂用电

根据对电源的要求不同，事故保安负荷又可分为：
直流保安负荷：如发电机组的直流润滑油泵、事故氢密封油
泵等；
交流保安负荷：如盘车电动机、交流密封油泵、实时控制用
的电子计算机等。
（二）按重要性分类
按用电设备在生产中的作用和突然中断供电所 造成的危害程度可分为四类：
④ 事故保安负荷：
供电方式：
第四章 厂用电
§4.1 概述
一、自用电
一、自用电
发电厂、变电站在生产电能过程中，发电厂、变电站自身所使用
的电能，也称厂（站）用电。 主要用电设备包括：辅助机械的电动机、照明、电热和整流电源， 以及满足运行、检修和试验等的用电。 自用电供电安全与否，将直接影响发电厂、变电站的安全、经济 运行。 发电厂、变电站的自用电源引接、电气设备的选择和接线，应考 虑运行、检修和施工的需要，以满足确保机组安全、技术先进、 经济合理的要求。
二、厂用电接线的设计原则
① 保证对厂用负荷可靠和连续供电，使发电厂主机安全 运转。 ② 接线应能灵活地适应正常、事故、检修等各种运行方 式的需要。 ③ 厂用电源的对应供电性，本机、炉的厂用负荷由本机 组供电。 ④ 适当注意经济性和发展的可能性，并积极慎重地采用 新技术、新设备，使其具有可行性和先进性。
直流保安负荷的直流电源由蓄电池组供电。
交流保安负荷的交流电源由快速自启动柴油发电机组且有自动投
入装置功能，或燃气轮机组，或具有可靠的外部独立电源供电。 对交流不间断供电负荷，可接于蓄电池组的逆变装置。
思考练习
思考练习
1.自用电的作用和意义是什么? 2.厂用电负荷分为哪几大类?
§4.2 厂用电接线
一、对厂用电接线的要求
① 各机组的厂用电系统应是独立的。 ② 全厂性公用负荷应分散接入不同机组的厂用母线或公 用负荷母线。 ③ 充分考虑发电厂正常、事故、检修、启动等运行方式 下的供电要求，尽可能地使切换操作简便，启动（备 用）电源能在短时内投入。 ④ 充分考虑发电厂分期建设和连续施工过程中厂用电系 统的运行方式，特别要注意对公用负荷供电的影响， 要便于过渡，尽量减少改变接线和更换设置。 ⑤ 对200MW及以上大型机组应设置足够容量的交流事故 保安电源。

发电厂电气设备培训课件

发电厂电气设备培训课件

发电厂电气设备事故处理流程
事故发现
01
当发现电气设备事故时，员工应立即报告给相关负责人，并采
取紧急措施防止事故扩大。
紧急处理
02
根据事故情况，采取相应的紧急处理措施，如切断电源、灭火
等。
事故调查
03
对事故进行调查，分析事故原因，总结经验教训，防止类似事
故再次发生。
发电厂电气设备事故案例分析
案例一：某发电厂因电线短路引发火灾事故
发电厂电气设备的基本原理
发电厂电气设备的运行原理 是基于电磁感应原理和电路 的基本定律
发电厂中的发电机就是利用 电磁感应原理将机械能转换 为电能的装置
变压器的工作原理是基于互 感原理，即原线圈中的电流 在铁芯中产生磁场，磁场的 变化引起副线圈中产生感应 电动势。
高压开关和互感器等设备的 工作原理是基于电路的基本 定律，如欧姆定律、基尔霍 夫定律等。
学员的技能水平。
培训效果评估与总结
制定培训效果评估标准
为确保培训效果，应制定相应的评估标准，包括学员的 理论考试成绩、实际操作技能考核和安全意识评价等。
对学员进行综合评估
根据评估标准对学员进行综合评估，了解学员的学习情 况和对知识的掌握程度。
总结经验教训
根据评估结果和学员反馈，总结培训过程中的经验教训 ，改进教学方法和内容，提高培训效果。
避免带电操作及使用不合格工具
03
发电厂电气设备常见故障及排除方法
发电机常见故障及排除方法
总结词
发电机是发电厂的核心设备，常见故障包括转子故障、定子故障等。
详细描述
转子故障包括转子绕组短路、转子接地等，可能导致设备异常振动、发热甚至停 机。定子故障包括定子绕组短路、开路等，会导致设备异常声音、发热甚至停机 。针对这些故障，应定期检查和维护发电机，确保其正常运行。

《发电厂电气》课件

《发电厂电气》课件
详细描述
自工业革命以来，发电厂经历了从蒸汽机到燃气轮机、再到核能和可再生能源的发展历程。目前，随 着环保意识的提高和能源结构的调整，可再生能源发电厂正逐渐成为主流。未来，随着科技的不断进 步，智能电网、分布式能源等新兴技术将进一步推动发电厂的变革。
02 发电厂电气系统
CHAPTER
电气一次系统
一次系统概述
避雷器与接地装置
总结词
避雷器与接地装置的种类、结构和工作原理
详细描述
介绍避雷器和接地装置的种类，如金属氧化物避雷器和接地 极等，并详细描述其结构和工作原理，包括电阻片和导电体 等部分。同时介绍接地装置的作用和安装要求。
04 发电厂电气设计与优化
CHAPTER
电气主接线设计
总结词
电气主接线是发电厂的重要组成部分， 其设计应遵循安全可靠、经济合理、技 术先进的原则。
《发电厂电气》PPT课件
目录
CONTENTS
• 发电厂概述 • 发电厂电气系统 • 发电厂电气设备 • 发电厂电气设计与优化 • 发电厂电气安全与维护
01 发电厂概述
CHAPTER
发电厂的定义与分类
总结词
介绍发电厂的定义、分类及其特点。
详细描述
发电厂是将其他形式的能源转换为电能的工厂，根据其使用的能源类型，可以分为火力发电厂、水力发电厂、核 能发电厂等。这些不同类型的发电厂各有其特点，如火力发电厂效率高，但污染大；水力发电厂环保，但受水资 源限制；核能发电厂能量密度大，但存在核辐射风险。
发电厂的基本构成
总结词
介绍发电厂的基本构成及其功能。
详细描述
发电厂主要由燃烧系统、汽水系统、电气系统等组成。燃烧系统负责将燃料燃 烧产生高温高压蒸汽；汽水系统负责将热能转换为机械能；电气系统则将机械 能转换为电能，并通过变压器升压或降压后向外输送。

发电厂电气设备培训课件

发电厂电气设备培训课件
事故报告与记录
说明在事故发生后，应按规定及时上报事故情况 ，并详细记录事故发生原因、处理过程及结果。
电气设备的维护与保养
维护与保养重要性
强调对电气设备进行定期维护和保养 的重要性，以确保设备正常运行，延 长设备使用寿命。
维护与保养周期
介绍不同类型的电气设备的维护和保 养周期，以及各周期内应进行的具体 维护项目。
强调变压器安全运行的重 要性，如防止过载、短路 、过电压等异常情况。
操作注意事项
介绍变压器在投运、停运 、调压等操作过程中的注 意事项，确保操作正确无 误。
维护检查
说明变压器的日常巡视检 查、定期维护项目和内容 ，及时发现并处理问题。
开关设备的操作与维护
设备原理与结构
讲解开关设备的工作原理、基 本结构，为后续操作和维护打
输。
电路基本原理
电气设备的工作基于电路的基本 原理，包括欧姆定律、基尔霍夫 定律等，用于描述和分析设备中
的电流、电压和电阻等参数。
自动控制原理
现代电气设备大量采用自动控制 技术，通过传感器、控制器和执 行器等实现设备的自动监测和调 控，提高设备的运行效率和安全
性。
02
电气设备的主要类型与操作
发电机组的操作与维护
发电厂电气设备培训课件
汇报人： 日期:
目 录
• 电气设备概述 • 电气设备的主要类型与操作 • 电气设备的故障诊断与修复 • 电气设备的安全与防护 • 电气设备的发展趋势与新技术应用 • 实际操作与案例分析
01
电气设备概述
电气设备定义和分类
定义
电气设备是指利用电能进行工作的装置和设备，包括发电、输电、配电和用电各 个环节的设备。
过载故障修复技巧

《发电厂及变电站电气设备》绪论培训课件(共77张PPT)

《发电厂及变电站电气设备》绪论培训课件(共77张PPT)
13 培训专用
1.1 电力工业开展概况及前景
但是，随着我国国民经济的高速开展与人民生活 用电的急剧增长，电力工业的开展仍不能满足整 个社会开展的需要；由于我国人口众多，因此在 按人口平均用电方面，还远远落后于一些兴旺国 家。我国的电力工业必须持续、稳步地大力开展。 展望未来，我们坚信，中国电力工业必将持续、 高速地开展，展现更加美好的前景。
21 培训专用
1.2 电力系统根本概念
②热电厂
热电厂与凝汽式火电厂不同之处是将汽轮机中一 局部做过功的蒸汽从中段抽出来直接供给热用户， 或经加热器将水加热后，把热水供给用户。这样， 便可减少被循环水带走的热量，提高效率，现代 热电厂的效率达60％～70％。 为了使热电厂维持较高的效率，一般采用“以热 定电〞的运行方式，即当热力负荷增加时，热电 机组相应地多发电，当热力负荷减少时，热电机 组相应地少发电。因而，其运行方式不如凝汽式 发电厂灵活。
16 培训专用
1.2 电力系统根本概念
图1.1 动力系统、电力系统、电力网关系示意图
17 培训专用
1.2 电力系统根本概念
1.2.1.1.发电厂 发电厂是电力系统的中心环节，它是把各种天然 能源〔化学能、水能、原子能等〕转换成电能的 工厂。
按使用能源不同或转换能源特点，发电厂有以下 类型：火力发电厂、水力发电厂、核电厂、新能 源发电厂等。
14 培训专用
1.2 电力系统根本概念
1.2 电力系统 根本概念
15 培训专用
1.2 电力系统根本概念
1.2.1 电力系统
由发电厂、升压变电站、输电线路、降压变电站 及电力用户所组成的统一整体，称为电力系统。 电力系统加上带动发电机转动的动力装置构成的 整体称为动力系统。 其中，由各类升压变电站、输电线路、降压变电 站组成的电能传输和分配网络称为电力网。动力 系统、电力系统、电力网三者的联系与区别 如图1.1所示。

发电厂电气设备培训

发电厂电气设备培训
GIS占地面积小，受 外界环境影响小， 安全性好，维护工 作量少，可靠性高， 耐地震，在国内配 电装置选型中已日 益得到重视。
❖HGIS
介于GIS和敞开式开关设备之间的一种的组合电器，是空 气绝缘和气体绝缘组合的紧凑型开关设备。
高压断路器和部 分高压电器元件 之间为SF6气体 绝缘，其它采用 空气绝缘。

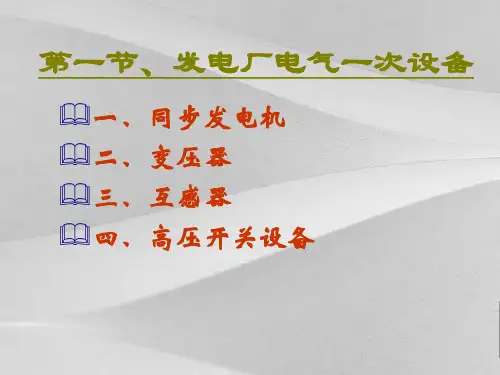

第一节、发电厂电气一次设备
一、同步发电机 二、变压器 三、互感器 四、高压开关设备
四、高压开关设备
➢1、高压断路器 ➢2、高压隔离开关 ➢3、高压开关柜
1、高压断路器
（1）高压断路器基本知识 （2）SF6断路器 （3）真空断路器 （4）断路器操动机构
（1）高压断路器基本知识
❖高压断路器作用：控制和保护作用
❖真空灭弧室结构 真空灭弧室外形
1－进线杆； 2－扭转保护环 3－波纹管 4－端盖 5－屏蔽罩 6－陶瓷外壳 7－屏蔽罩 8－触头 9－出线杆 10－端盖
（4）断路器操动机构
❖ 操动机构组成
❖ 操动机构的种类及特点
① 电磁机构
靠电磁铁将电能转化为机械能作为合闸动力的机构。
优点：结构简单、工作可靠、制造成本较低； 缺点：合闸线圈消耗的功率大，需要配备蓄电池 作为操作电源，使用和维护复杂。 该机构主要用于35kV及以下电压等级；
优点：操作功大、动作平稳、速度快，不需要大功 率电源； 缺点：结构复杂、加工工艺高、油系统的工作压力 大，速度特性受稳定影响大、价格昂贵。 该机构常用于110kV及以上电压等级的断路器，在高 压或超高压断路器中广泛使用。
二、高压隔离开关
隔离开关的作用及分类
❖隔离开关的作用
① 隔离开关的主要用途是：将被检修的设备与带电部分 可靠隔离，以保证工作人员和设备的安全；

电厂电气设备课件

电厂电气设备课件

电厂电气设备课件一、电气设备概述1.1 电站介绍电站是化石燃料、水力能、风能等可再生能源的燃烧产生高温高压的水蒸汽，用于驱动汽轮机发电的设施。

所以电站通常被分为火电站、水电站和风电站等。

1.2 电厂电气设备概述电厂的电气设备主要包括：变压器、母线、发电机、电缆、电缆接头、电缆附件、开关柜、仪表设备等。

1.3 电气设备的分类按功能划分：变压器、母线、开关柜、仪表设备等按用途划分：发电机、电缆二、电气设备的基本要求2.1 安全性要求安全性是电气设备的重要要求之一。

电气设备必须符合国家有关电器安全法规的要求，并且应具有相应的安全保护装置。

2.2 可靠性要求电气设备应具有可靠的运行性能，防止电气设备运行中出现过载、短路等故障，并具有自动保护功能。

2.3 经济性要求电气设备运行的经济性主要体现在电气设备的造价和能源消耗方面，所以电气设备的设计要求经济合理。

2.4 规格要求电气设备需按规格要求进行选型设计，保证设备的质量和可靠性。

三、电气设备的安装与调试3.1 安装电气设备的安装包括设备基础安装、主设备的架设、附属设备的安装以及电缆敷设等。

3.2 调试调试是确保电气设备正常运行的重要环节。

在调试过程中，需要对电气设备的各项性能指标进行测试，以确保电气设备的安全可靠性。

四、电气设备的运行与维护4.1 运行电气设备的运行可以分为正常运行和应急运行。

在正常运行过程中，需要注意设备的运行情况，及时发现问题并进行处理。

在应急运行过程中，需要保证电气设备的功能和安全性。

4.2 维护电气设备需要定期进行维护，以保证设备的性能和寿命。

维护内容包括设备的清洁、润滑、更换零部件等。

五、电气设备的退役电气设备的寿命一般为20-30年。

当设备达到寿命时，需要进行退役处理，包括设备的拆除、环保处理以及设备残余价值的处理等。

六、电气设备的应用案例以某火力发电厂为例，介绍电气设备的应用情况，包括各种设备的安装位置和数量、电气设备的维护管理等。

发电厂电气专业学员认知培训PPT课件

发电厂电气专业学员认知培训PPT课件
故进行电气设备的倒闸操作，必须了解设备所处的状态，根据设备的状态和系统运行方式，写好操作票， 然后进行倒闸操作。 • 电气设备的状态有检修状态、冷备用状态、热备用状态和运行状态等四种。
第36页/共43页
七、电气安全培训
• 安全生产工作，“如履薄冰，如临深渊，如坐针毡”。 • 安全生产人员要“敬畏制度，遵从标准，敬畏工作，珍爱生命”。 • “外化于行，内化于心”，行指的是规矩、程序、环节；心指的是安全措施、组织措施、技术措施。
第28页/共43页
• 通常避雷器避接在雷系器统与的地工之间作，原与被理保护设备并联。在正常运行电压下，氧化锌电阻片呈现极高的电阻，
通过它的电流只有微安级；当系统出现危害电器设备绝缘的过电压时，由于氧化锌电阻片的非线性，避雷 器两端的残压被限制在允许值之下，并且吸收过电压能量，从而保护了电器设备的绝缘。
见的断开点；接通或断开励磁电流不超过规定的空载变压器回路及电容电流不超过规定的空载线路；与断 路器配合或单独完成一些倒闸操作。
第2页/共43页
发电厂的主要电气设备
• 4.接地刀闸（接地线）：在检修时与隔离刀闸ቤተ መጻሕፍቲ ባይዱ隔离插件配合，防止系统突然来电，保护人员、电气设备的 安全。
• 5.电流和电压互感器：将一次系统的高电压、大电流，转变为低电压、小电流，供测量、监视、控制及继电 保护使用。
第5页/共43页
汽轮发电机的工作原理
• 图2-1 同步发电机工作原理 • 1-定子铁芯；2-转子；3-滑环 • 4-电刷；5-磁力线
第6页/共43页
第7页/共43页
发电机的冷却方式
发电机的发热部件，主要是定子绕组、定子铁芯（磁滞与涡流损耗）和转子绕组。采用水-氢-氢冷却方式，即 发电机定子绕组及引线是水内冷，发电机的转子绕组是氢内冷，转子本体及定子铁芯是氢冷。为此，发电机还 设有定子水冷系统，发电机氢冷系统和为防止氢气从轴封漏出的密封油系统。

发电厂电气设备培训

发电厂电气设备培训
➢落地罐式SF6断路器沿用了多油式断路器的总体结 构方案，是将断路器装入一个外壳接地的金属罐中。 落地罐式SF6断路器每相由接地的金属罐、充气套 管、电流互感器、操动机构和基座组成。
瓷柱式（GCBP）SF6断路器结构
开断元件
支持瓷瓶
操动 机构
LW6－252H型断路器
瓷柱式结构示意图
落地罐式（GCBT）SF6断路器结构
GIS占地面积小，受 外界环境影响小， 安全性好，维护工 作量少，可靠性高， 耐地震，在国内配 电装置选型中已日 益得到重视。
❖HGIS
介于GIS和敞开式开关设备之间的一种的组合电器，是空 气绝缘和气体绝缘组合的紧凑型开关设备。
高压断路器和部 分高压电器元件 之间为SF6气体 绝缘，其它采用 空气绝缘。
运行中SF6气体的密度监视
SF6断路器通常设有二级警告信号，即补气压力信 号和闭锁压力信号。补气压力信号和闭锁压力信号 的动作值一般为额定密度值的90％和85％。
考虑长年运行造成的密封件老化，气体绝缘设备 的年漏气率应不大于1％。
微水含量超标危害
断路器等户外设备，当气温降低时，断路器内部存 在的过量水分可能会凝结成“露水”附着在固体介质 表面，发生闪络放电； 水分子与SF6气体的分解产物产生化学反应生成强腐 蚀性物质，使绝缘劣化；不仅缩短了设备的使用寿命， 而且可能引起开关设备爆炸； 含有水分的SF6气体发生电弧放电时，会分解产生危 险的化学物质，如SO2F2、SOF等，对人体器官造成危 害，严重时会危及人身安全；
❖高压断路器发展：多油—少油—压缩空气—SF6、 真空的发展历程，前三种高压断路器现已淘汰。
❖ 高压开关设备发展：空气绝缘开关设备(AIS)、 气体绝缘金属封闭开关设备（GIS）、混合技术 气体绝缘开关设备（HGIS）、智能式开关设备。

发电厂电气主系统设备介绍.ppt课件

发电厂电气主系统设备介绍.ppt课件
3. 断路器
工作原理－－灭弧原理 电弧的产生：触头间中性质点被游离。（变成带电质点） 强电场发射 热电子发射 电弧的熄灭：复合去游离； 扩散去游离。
1. 发电机
工作原理：－－电磁感应。
e
eA
eB
eC
1. 发电机
PN （50、100、125、200、300、600、900MW）
UN （6.3、10.5、13.8、15.75、18、20、24kV）
Cos（0.85、0.9）
主要技术参数：
1. 发电机
封闭导体－－分相、共箱。
裸导体－－矩形、槽形、管形。
软导体 －－ 钢心铝绞线。
电缆 －－ 单芯、多芯。
硬导体
返回
二、发电厂、变电所的电气接线
电气主接线 自用电接线
返回
电气主接线
基本要求 电气主接线-----接受和分配电能的电路: 可靠、灵活、经济 基本接线形式 有汇流母线:单母线、双母线、 一台半 断路器接线 无汇流母线:单元接线、桥形接线、角形接线
二次设备
仪用互感器：电流互感器、电压互感器 测量仪表：电压表、电流表 继电保护及自动装置 直流电源设备
本次介绍如下设备
发电机 变压器 断路器 隔离开关 互感器 导体
1. 发电机
构成 发电机转子铁芯、线圈－－形成高速旋转磁场。 发电机定子铁芯、线圈－－输出功率。 冷却系统－－保证各部件的温度不大于限值。 油密封系统－－保证足够的油量、油温、油压。 励磁系统－－提供直流励磁（有自动调节功能）
自用电接线
自用电系统电源 工作电源 备用电源 起动电源 (电厂)
自用电接线
厂用电接线
自用电接线
所用电接线
返回
500KV变电站

发电厂电气设备培训

发电厂电气设备培训

《发电厂电气设备培训》xx年xx月xx日CATALOGUE 目录•发电厂电气设备概述•发电厂电气设备的基本原理•发电厂电气设备的操作与维护•发电厂电气设备的检修与试验•发电厂电气设备的安全与环保•发电厂电气设备培训方案与实施01发电厂电气设备概述发电厂电气设备的种类繁多，主要包括发电机、变压器、电动机、开关设备、互感器、避雷器等。

每种设备都有其特定的功能和作用，为发电厂的电力生产过程提供了必要的支持。

发电厂电气设备主要由一次设备和二次设备组成。

一次设备包括发电机、变压器、电动机等，它们直接参与电能的产生和分配。

二次设备则包括开关设备、互感器、避雷器等，它们主要用于保护和控制一次设备。

发电厂电气设备的种类和组成发电厂电气设备是电力生产过程中的核心组成部分，它们的正常运行与否直接影响到发电厂的电力生产能力。

如果电气设备出现故障或异常，不仅会影响到电力生产的效率和质量，还可能对整个电力系统的稳定性和安全性造成威胁。

发电厂电气设备的重要性不容忽视，对于发电厂来说，保障电气设备的正常运行，及时发现并解决设备故障或异常情况，是确保电力生产顺利进行的重要保障。

发电厂电气设备的重要性随着科技的不断发展，发电厂电气设备也在不断更新换代。

未来，发电厂电气设备将朝着更加高效、安全、环保的方向发展。

例如，新型的超导设备、全数字化的智能设备等将得到更广泛的应用。

同时，随着新能源的发展，发电厂电气设备也将更加注重能源的节约和环保。

例如，太阳能、风能等新能源发电设备将得到更多的关注和应用。

发电厂电气设备的发展趋势02发电厂电气设备的基本原理发电机运行原理发电机是发电厂的核心设备，通过电磁感应原理将机械能转化为电能。

发电机运行原理包括磁场、电枢反应、负载运行特性等。

变压器运行原理变压器利用电磁感应原理实现电能传递和电压变换。

变压器运行原理包括原边、副边电压、电流、磁通量等。

发电厂电气设备的运行原理继电保护控制原理继电保护是发电厂安全运行的重要保障，通过控制电路对电气设备进行保护和控制。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3.4 双母线带旁路接线
双母线带旁路接线就是 在双母线接线的基础上,增设 旁路母线｡其特点是具有双母 线接线的优点,当线路(主变 压器)断路器检修时,仍有继 续供电,但旁路的倒换操作比 较复杂,增加了误操作的机会, 也使保护及自动化系统复杂 化,投资费用较大,一般为了节 省断路器及设备间隔,当出线 达到5个回路以上时,才增设 专用的旁路断路器,出线少于 5个回路时,则采用母联兼旁 路或旁路兼母联的接线方式｡
3.3 双母线接线
是将工作线､电源线和出线通过一台 断路器和两组隔离开关连接到两组 (一次/二次)母线上,且两组母线都是工 作线,而每一回路都可通过母线联络 断路器并列运行｡
与单母线相比,它的优点是供电 可靠性大,可以轮流检修母线而不使 供电中断,当一组母线故障时,只要将 故障母线上的回路倒换到另一组母线, 就可迅速恢复供电,另外还具有调度､ 扩建､检修方便的优点;其缺点是每一 回路都增加了一组隔离开关,使配电 装置的构架及占地面积､投资费用都 相应增加;同时由于配电装置的复杂, 在改变运行方式倒闸操作时容易发生 误操作,且不宜实现自动化;尤其当母 线故障时,须短时切除较多的电源和 线路,这对特别重要的大型发电厂和 变电站是不允许的｡
3.5桥形接线
桥形接线采用4个回路3台断路器和6个隔离开关,是接线中断路器数 量较少､也是投资较省的一种接线方式｡根据桥形断路器的位置又可分为 内桥和外桥两种接线｡由于变压器的可靠性远大于线路,因此中应用较多 的为内桥接线｡若为了在检修断路器时不影响和变压器的正常运行,有时 在桥形外附设一组隔离开关,这就成了长期开环运行的四边形接线｡
2、二次设备
为了保证一次设备正常可靠地运行，就必须装设对一次设备进行控制、 测量、监察以及在发生故障时能迅速切除故障的继电保护装置、自动控 制和信号装置等设备，如继电器，测量仪表，控制、自动及信号装置， 控制电缆等，这些电气设备称为二次设备。
电气主接线
１、定义：
电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送和 运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。 电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等。 它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。一 般在研究主接线方案和运行方式时，为了清晰和方便，通常将三相电路图描绘成 单线图。在绘制主接线全图时，将互感器、避雷器、电容器、中性点设备以及载 波通信用的通道加工元件（也称高频阻波器）等也表示出来。
电气设备
电气车间 2012.3.7
发电厂电气设备
1、电气基本知识 2、电气主接线与配电装置 3、发电机与电力变压器 、开关设备 5、电力互感器 6、电动机 7、电气二次设备
1 电路
1、概念—电路是指电流所通过的路径。 2、电路的组成：完整的电路主要由电源、负
载（用电设备）与导线组成。 3、电路图
3、电气主接线常见接线方式
3.l 单母线制 单母线制如图，优点：
接线简单清晰、采用设 备少，投资省，操作方 便，便于扩建。缺点： 单母线制的可靠性和灵 活性较低，母线 故障或 检修时，都会影响母线 全部负荷的用电。
3.2 单母线分段接线就
是将一段母线用断路器 分为两段,它的优点是接 线简单,投资省,操作方便; 缺点是母线故障或检修 时要造成部分回路停电｡
2-1发电机
<二>发电机的分类可归纳如下： 1、发电机分：直流发电机和交流发电机 2、交流发电机分：同步发电机和异步发电机
(很少采用) 3、交流发电机还可分为单相发电机与三相发
电机。
2-1发电机
对一个电厂而言，电气主接线在电厂设计时就根据机组容量、电厂规模 及电厂在电力系统中的地位等，从供电的可靠性、运行的灵活性和方便 性、经济性、发展和扩建的可能性等方面，经综合比较后确定。它的接 线方式能反映正常和事故情况下的供送电情况。电气主接线又称电气一 次接线图。
2、电气主接线应满足以下几点要求： 1）运行的可靠性：主接线系统应保证对用户供电的可靠性， 特别是保证对重要负荷的供电。 2）运行的灵活性：主接线系统应能灵活地适应各种工作情 况，特别是当一部分设备检修或工作情况发生变化时，能够 通过倒换开关的运行方式，做到调度灵活，不中断向用户的 供电。在扩建时应能很方便的从初期建设到最终接线。 3）主接线系统还应保证运行操作的方便以及在保证满足技 术条件的要求下，做到经济合理，尽量减少占地面积，节省 投资。
2、发电机与电力变压器
2-1发电机
<一> 发电机概述 发电机是将其他形式的能源转换成电能的机械设
备，它由水轮机、汽轮机、柴油机或其他动力机械驱 动，将水流，气流，燃料燃烧或原子核裂变产生的能 量转化为机械能传给发电机，再由发电机转换为电能。
发电机在工农业生产，国防，科技及日常生活中 有广泛的用途。 发电机的形式很多，但其工作原理都 基于电磁感应定律和电磁力定律。因此，其构造的一 般原则是：用适当的导磁和导电材料构成互相进行电 磁感应的磁路和电路，以产生电磁功率，达到能量转 换的目的。
3.6
多角形接线就是将断路器和隔离开关相互连接,且每一台断路器两侧 都有隔离开关,由隔离开关之间送出回路｡多角形接线所用设备少,投资省, 运行的灵活性和可靠性较好｡
3.7 线路变压器组接线
线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线 方式｡线路变压器组接线的优点是断路器少,接线简单,造价省｡其较适合 用于正常二运一备的城区中心变电所,如上海中心城区就有采用｡
E-电源 R-负载 K-开关 I-电流
2、电气设备
1、一次设备
发电厂和变电所的主要工作是生产和分配电能，这就需要有直接生产和 输配电能的设备，包括发电机、变压器、调相机、断路器、隔离开关、 自动开关、接触器、闸刀开关、熔断器、母线和电力电缆等。通常将承 受动力电压和动力电流的设备，统称为一次设备。另外，一次设备还包 括避雷器、电压互感器、电流互感器等。
