传动效率实验

减速器传动效率的测定实验报告实验目的：通过测定减速器传动效率，了解减速器的工作性能和性能指标。

实验原理：减速器是将动力源的转速降低并增加扭矩的装置。

减速器的传动效率是指在运行过程中，减速器所能输出的实际功率与输入的实际功率之比。

传动效率由于摩擦、传动间隙等因素的存在而不为100%，通常在80%-95%之间。

实验仪器：1. 减速器实验台2. 电机3. 力传感器4. 轴功率测量仪实验步骤：1. 将电机与减速器实验台连接，并将功率传感器固定在减速器输出端。

2. 打开电源，启动电机，使其开始运转。

3. 通过轴功率测量仪测量电机输入功率和减速器输出功率，并记录读数。

4. 根据所测得的数据，计算减速器的传动效率。

实验数据记录与计算：1. 电机输入功率：P1=XXX W；2. 减速器输出功率：P2=XXX W；3. 传动效率：η = (P2/P1) × 100%。

实验结果与分析：根据实验数据计算得到的传动效率为XXX%。

传动效率的大小可以反映减速器的传动性能和能量损失程度。

通过观察传动效率的变化，可以判断减速器的工作状态和性能。

可能的实验误差与改进方法：1. 传感器的精度误差：选择更精确的传感器进行测量。

2. 实验操作误差：在进行实验时，加强实验操作的规范性和准确性。

3. 环境因素的影响：在实验过程中，尽量控制环境因素对实验结果的影响。

结论：减速器传动效率是减速器工作性能的重要指标，可以通过实验测定来了解减速器的传动效率。

在实验中我们得到了减速器传动效率为XXX%。

通过对传动效率的观察和分析，可以判断减速器的工作状态和性能，并且对于减速器的设计和选用具有重要的指导意义。

实验三带传动及齿轮传动效率实验一、实验目的1、观察带传动弹性滑动与打滑现象；2、了解带的初拉力、带速等参数的改变对带传动能力的影响；3、掌握摆动式电机的转矩、扭矩、转速差及带传动效率的基本测量方法。

4、了解封闭功率流式齿轮试验台的基本原理、特点及测定齿轮传动效率的方法。

5、通过改变载荷，测出不同载荷下的传动效率和功率。

二、实验内容1、测定不同初拉力下实验带的弹性滑动曲线（ε-F曲线）和效率曲线（η-F曲线）。

2、测定齿轮传动效率，输出T1-T9关系曲线及η-T9曲线。

其中：T1为轮系输入扭矩（即电机输出扭矩）；T9为封闭扭矩（即载荷扭矩）；η为齿轮传动效率。

三、实验仪器DCSⅡ型带传动测试系统CLS－II型齿轮传动效率测试系统四、实验原理1、带传动测试系统原理（1）调速和加载主动电机的直流电源由可控硅整流装置供给，转动电位器可改变可控硅控制角，提供给主动电机电枢不同的端电压，以实现无级调节电机转速。

本实验台中设计了粗调和细调两个电位器。

可精确的调节主动电机的转速值。

加载是通过改变发电机激磁电压实现的。

逐个按动实验台操作面上的“加载”按扭（即逐个并上发电机负载电阻），使发电机激磁电压加大，电枢电流增大，随之电磁转矩增大。

由于电动机与发电机产生相反的电磁转矩，发电机的电磁转矩对电动机而言，即为负载转矩。

所以改变发电机的激磁电压，也就实现了负载的改变。

本实验台由两台直流电机组成，左边一台是直流电动机，产生主动转矩，通过皮带，带动右边的直流发电机。

直流发电机的输出电压通过面板的“加载”按键控制电子开关，逐级接通并联的负载电阻（采用电烙铁的内芯电阻），使发电机的输出功率逐级增加，也即改变了皮带传送的功率大小，使主动直流电动机的负载功率逐级增加。

图1直流发电机加载示意图（2）转速测量两台电机的转速，分别由安装在实验台两电机带轮背后环形槽中的红外交电传感器上测出。

带轮上开有光栅槽，由光电传感器将其角位移信号转换为电脉冲输入单片计算机中计数，计算得到两电机的动态转速值，并由实验台上的LED 显示器显示上来也可通过微机接口送往PC机进一步处理。

1实验二 齿轮传动效率测试实验指导书一．实验目的一．实验目的1．了解机械传动效率测试的意义，内容和方法。

．了解机械传动效率测试的意义，内容和方法。

2．了解封闭功率流式齿轮试验台的基本结构、特点及测定齿轮传动效率的方法。

法。

3．通过改变载荷，测出不同载荷下的传动效率和功率。

输出 — 关系曲线及η— 曲线。

其中 为轮系输入扭矩为轮系输入扭矩((即电机输出扭矩即电机输出扭矩))， 为封闭扭矩(也即载荷扭矩也即载荷扭矩 ) )，η为齿轮传动效率。

为齿轮传动效率。

二．实验原理二．实验原理齿轮试验台为小型台式封闭功率流式齿轮试验台齿轮试验台为小型台式封闭功率流式齿轮试验台,,采用悬挂式齿轮箱不停机加载方式加载方式,,加载方便、操作简单安全、耗能少。

在数据处理方面加载方便、操作简单安全、耗能少。

在数据处理方面,,既可直接用抄录数据手工计算方法数据手工计算方法,,也可以和计算机接口组成具有数据采集处理也可以和计算机接口组成具有数据采集处理,,结果曲线显示结果曲线显示,,信息储存、打印输出等多种功能的自动化处理系统。

该系统具有重量轻、信息储存、打印输出等多种功能的自动化处理系统。

该系统具有重量轻、机电一机电一体化相结合等特点。

体化相结合等特点。

1.1.实验系统组成实验系统组成实验系统组成图 1 实验系统框图实验系统框图实验系统框图 2.2.实验台结构实验台结构实验台结构试验台的结构示意图如图2所示，由定轴齿轮副、悬挂齿轮箱、扭力轴、双万向连轴器等组成一个封闭机械系统。

万向连轴器等组成一个封闭机械系统。

图 2齿轮实验台结构简图齿轮实验台结构简图1.1.悬挂电机悬挂电机悬挂电机 2 . 2 .转矩传感器转矩传感器 3. 3.浮动连轴器浮动连轴器 4. 4.霍耳传感器霍耳传感器 5. 5.定轴齿轮副定轴齿轮副 6.6.刚性连轴器刚性连轴器刚性连轴器 7. 7.悬挂齿轮箱悬挂齿轮箱 8. 8.砝码砝码 9. 9.悬挂齿轮副悬挂齿轮副 10. 10.扭力轴扭力轴 11. 11.万向连轴器连轴器 12. 12.永久磁钢永久磁钢电机采用外壳悬挂结构，通过浮动连轴器和齿轮相连电机采用外壳悬挂结构，通过浮动连轴器和齿轮相连,,与电机悬臂相连的转矩传感器把电机转矩信号送入实验台电测箱，在数码显示器上直接读出。

实验三 封闭功率流式齿轮传动效率测定实验一实验目的1、了解封闭功率流式齿轮试验台的基本原理、特点和测定齿轮传动效率的方法.2、测定齿轮传动功率和效率.二试验台结构及工作原理.1、试验台结构图1如图1所示,齿轮固连于刚性轴A 的两端,齿轮b 套在弹性轴B 外,齿轮C固连于弹性轴B 的左端,电机采用外壳悬挂装置,并通过齿轮、齿条机构和传感器6获得电机输出力矩, 其结构见图4.封闭力矩的施加通过手轮7和螺旋槽加载器5获取. 加载器件5的结构见图2 所示,加载时,转动手轮7,使端头螺杆7’旋转,推动加载器的螺母套5直线左移并通过推力轴承4,使加载套3同样左移, 加载套的左移,一方面使固定于其上的销轴滚轮组2沿固定于齿轮b 上的螺旋槽套1中的槽滑移,另一方面, 加载套3弹性轴端头上的键滑移,滑移结果使得弹性轴产生相对扭转变形,从而对齿轮产生了加载力.加载力的情况如图例 3所示. F=轴向力N 由加载手轮7的螺杆7’产生.R=圆周力 β=斜槽螺旋角=15;r=d/2=16mm 螺旋槽套1的半径由图知 βtg F R =则所施加的封闭力矩为).(1000mm N tg rF T B ⋅⨯=βF 值的确定,通过传感器6的位移量转换成电量确定电机的输出力矩:).(10008.91m N T L T ⨯⨯=式中L---电机外壳齿轮的节圆半径=mm, T---弹簧反力kg本装置通过应用电机转角变化的机械量转换成电量的变化,再经放大整形电路直接由数码显示、电机的输出为力矩;其结构见图4;2、封闭加载原理封闭功率流式齿轮试验台,主要是通过装置系统中的一个特殊部件来加载,用以获得为平衡此弹性件的变形而产生的内力矩封闭力矩,运转时,这内力矩相应作功而成为封闭功率,并在此封闭回路中按一定方向流动;a 与b 和c 与d 为两对具有相同速比和中心距A 的圆柱齿轮传动,并如图1所示构成了一个封闭的机械系统;系统中当螺旋槽加载器不加载时处在松开的位置,此时控制箱中的转矩显示在“0000”位置;当加载时,加载套左移,使得弹性轴产生相对扭转变形－即内力矩封闭力矩,从而对左右两对齿轮产生了加载力,各传动元件运转时相应作功,此功率在封闭系统中按一定的方向流动,并在流动过程中不断循环;在这种情况下,由于载荷已体现为系统的内力,因此电机提供的动力,主要用于克服此系统中各传动件的摩擦阻力,其能耗远远小于开式的实验装置,因而可大大减小电机容量;3．效率的测定先判明齿轮的主动、从动关系,以及功率的流动方向;根据图2的加载方向,以及齿轮的啮合情况和电机的转动方向,由图5可看出,齿轮a 为主动,a 推动b,c 推动d,其功率按a d c b →→→方向流动;而当电动机的回转方向相反时,齿轮d 为主动,c 为从动,功率流向也相反,因而,对于封闭试验台,可以根据加载力矩的方向和电动机转向来判明齿轮是主动或从动;图5中,①、②、③分别表示电动机的功率在循环过程中消耗于齿轮、轴承、联轴节等的损耗;在测定及计算效率时,常将功率转化为扭矩,并取：1电机的输出功率时P 1 ,完全消耗于克服封闭系统的摩擦损耗,即P 1=P 5; 2取两对齿轮的效率ηηηη,==--d c b a 为平均效率当齿轮a 主动时,功率由a 流向d,由于轮d 为封闭功率流的末端输出端,则 :B i P P = ---封闭功率对于齿轮:或dc Bc T T -=η对于齿轮:a d c B a c ab b a T T T T T T --===∴ηη或dc b a Ba T T --=ηη 由于封闭功率的始端与末端的功率之差即为该系统的摩擦损耗,也就是电动机的输出功率P 1,因此从平衡电机可直接测出输出扭矩T 1,则：或1T T T B Bd c b a +=--ηη 则平均效率为1T T T B Bd c b a +==--ηηη 当齿轮d 为主动时,功率流反向,变为a b c d →→→,齿轮a 为功率流的末端,b a T T =,此时,封闭功率大于传出功率,则电机供给的摩擦功率为：或)1(21η-=B T T 则BB T T T 1-=η 由效率公式看出,只要能实际测出电机的输出扭矩及施加的封闭力矩即能测定该封闭传动装置的效率;三实验步骤：1、开启电源前先用手检查齿轮传动是否轻松,力矩输出电位器是否在原始位置;2、开启电源,指示灯亮,检查数码管是否是在“0000”位置;3、顺时针缓慢调节调速旋扭,使齿轮转速达到一适当值;一般小于1000 rpm ;4、记录第一组T 1、T B 值,T 1、T B 值通过控制箱显示面板按扭得到;5、反时针转动加载手轮7一次,施加封闭力矩后,记录第二组T 1、T B 值;6、重复转动手轮,再记录第三组,第四组….第十组T 1、T B 值,施加封闭力矩m ax B T 不宜过大,以免负荷过重损坏元件,一般m ax B T ＝7、顺时针转动手轮卸去载荷,使转矩T B 显示码处在最小位置; 8、降低转速至齿轮停止转动,转速显示码处在“0000”值; 9、关闭电源; 10.根据1+=B BT T η即可绘制出该齿轮传动的效率曲线. 11、如果时间有余,选做下列两种情况下的一种,并绘制曲线; 1、保持一定转速n 基本一致改变T B ,可绘制效率曲线T B --η曲线;2、在一定的T B 情况下,从低速到高速约300rpm —1100rpm 改变n,可绘制n-η曲 线;四注意事项1、 由于齿轮传动敞开,务必注意安全,当心衣帽发辨轧入齿轮;2、 调节转速时,必须缓慢进行,逐渐提高转速,以免形成冲进损坏传动元件及传感器;3、试验完后,须先卸载后停止转动;。

传动效率实验一、实验目的：1.把握开式功率流实验台测试齿轮传动效率的方法；2.了解开式功率流实验台的构造、传感器工作原理以及加载器的加载方法；3.了解齿轮传动工作载荷、转速对其效率的阻碍；4.了解振动、噪声和温度的测量方法，以及齿轮传动工作载荷、转速对其的阻碍。

二、实验内容：1．测定齿轮传动的效率并绘制效率曲线；2．测定齿轮传动时的振动、噪声和轴承的温升。

三、实验仪器、设备简介：实验台一：名称线路或示图中符号型号与规格数量实验室编号备注三相交流整流子电动机1型号JZS251—1转速470～14 rpm功率1～31转矩转速传感器2ZJ型额定转矩100N·m转速范畴0～4000 rpm1摆线针轮减速机3型号BW15 速比1:11功率750W1转矩转速传感器4ZJ型额定转矩1000N·m转速范畴0～4000 rpm1磁粉制动器5型号CZ—201实验台二:效率仪6 MTEM－1 1可调直流稳压、稳流电源5,型号DF1701SB/SC输出电压32V 输出电流3A1便携式红外温度计WFHX－68 1声级计HS5660A 1四、实验用详细线路图或其他示意图：图1实验台一简图图2实验台二简图图3转矩传感器工作原理图图4磁粉制动器工作原理示意图五、实验有关原理及原始运算数据，所应用的公式1．实验台的组成实验台一简图如图1 所示, 三相交流整流子电动机1 通过转矩转速传感器2与摆线针轮减速机3的输入轴相连,减速器3的输出轴再通过转矩转速传感器4与磁粉制动器5相连。

转矩转速传感器(2,4)与转矩转速测量仪5 '相配套。

实验台二由电磁调速电动机1通过转矩转速传感器2与三减速器3的输入轴相连, 减速器3的输出轴再通过转矩转速传感器4与磁粉制动器5相连。

转矩转速传感器(2,4)与效率仪6相连。

2. 实验原理交流整流子电动机(或电磁调速电动机)作为运动和动力的输入部分,其转速能够在一定范畴内调整：磁粉制动器作为加载器, 由稳流电源改变激磁电流大小,以获得不同的负载力矩：输入输出的转矩转速可由转矩转速传感器通过转矩转速仪(或效率仪)测得：如此就能够测出不同工况下齿轮箱的传动效率。

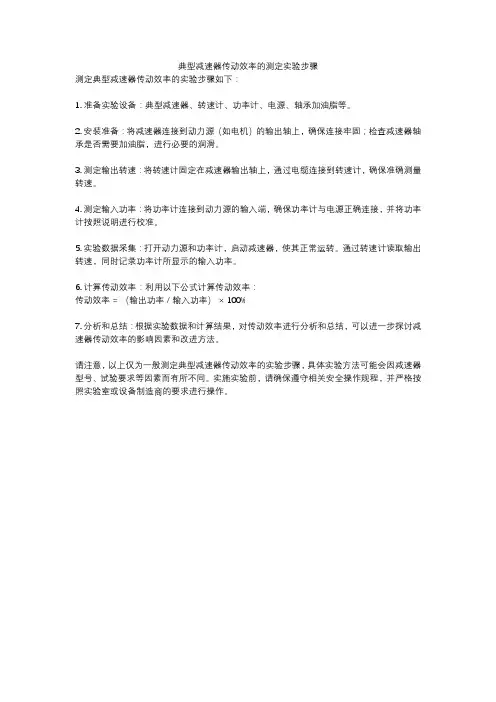

典型减速器传动效率的测定实验步骤
测定典型减速器传动效率的实验步骤如下：
1. 准备实验设备：典型减速器、转速计、功率计、电源、轴承加油脂等。

2. 安装准备：将减速器连接到动力源（如电机）的输出轴上，确保连接牢固；检查减速器轴承是否需要加油脂，进行必要的润滑。

3. 测定输出转速：将转速计固定在减速器输出轴上，通过电缆连接到转速计，确保准确测量转速。

4. 测定输入功率：将功率计连接到动力源的输入端，确保功率计与电源正确连接，并将功率计按照说明进行校准。

5. 实验数据采集：打开动力源和功率计，启动减速器，使其正常运转。

通过转速计读取输出转速，同时记录功率计所显示的输入功率。

6. 计算传动效率：利用以下公式计算传动效率：
传动效率 = （输出功率 / 输入功率）× 100%
7. 分析和总结：根据实验数据和计算结果，对传动效率进行分析和总结，可以进一步探讨减速器传动效率的影响因素和改进方法。

请注意，以上仅为一般测定典型减速器传动效率的实验步骤，具体实验方法可能会因减速器型号、试验要求等因素而有所不同。

实施实验前，请确保遵守相关安全操作规程，并严格按照实验室或设备制造商的要求进行操作。

实验五齿轮传动效率实验一、实验目的1 了解齿轮传动实验台的基本原理及其结构，绘制实验台结构示意图；2 了解并掌握测定齿轮传动效率的方法。

二、实验设备及工作原理1 实验台的结构及组成齿轮传动实验台结构见图5-1。

图中实验台由主机和控制箱两部分组成，主机由两台异步电动机D1、D2，齿轮箱2，光电数字测速盘3，输出转矩测量器4，连轴器5及底座组成。

D1为主动电动机，D2为负载电动机。

图5-1 齿轮传动实验台结构两只电动机分别由一对滚动轴承悬架支撑，并且电动机机壳未被固定，可绕电动机转子轴自由转动，在两台电动机的机壳顶部装有计量秤，秤杆上装有游码和嵌有水平泡的平衡砣，电机底部装有平衡配重块，其目的是为了便于测定两台电动机输出的工作转距。

两台电动机的尾部装有光电式数字测速盘，测速盘上刻有60条沿圆周方向均匀分布的槽，两侧分别装有红外发光管及光敏三极管。

作为直射式红外光电传感器，测速盘每旋转一周，发出60个脉冲信号给计数器，计数器每一秒采样一次来读取计数，分别显示于控制箱上的转速表上，便于实验人员记录。

控制箱上（图5-2）分别装有两台电机输入电压的调压器B1、B2，以及电压表V1、V2，电流表A1、A2，转速表N1、N2、及启动、停止按钮.(注：下标为1的均为主动电机1的相关数据及控制，下标为2的均为从动电机2的相关数据及控制。

具体数据在实验时按控制箱实际标志而定。

)2 实验台基本工作原理两台同型号的异步电动机分别通过三相调压器并联接入电网，他们的电气参数一致。

实验台在设计时已令两台电动机的转向相反，齿轮箱内与主动电动机连接的主动齿轮Z1的齿数大于与从动电机连接的从动齿轮Z2的齿数。

这样当主动电动机工作在其同步转速n1时，从动电机的转速n2因为主动齿轮的齿数Z1大于从动齿轮齿数Z2，而使从动电动机D2的转数n2大于主动电动机D1的同步转数n1，由于两台异步电动机的型号是一样的，所以它们的同步转速是一样的，因此，当n2>n1时(此时n1为两台电动机的同步转速)，从动电动机的实际转速n2是大于其自身的同步转数n1的，从而使从动电动机D2必然产生一个反向输入力矩，从而实现给电动机D1的加载。

汽车变速器传动效率测试实验指导书华南理工大学机械与汽车工程学院汽车传动试验室目录一、实验目的二、实验原理传动实验台构成转矩转速传感器测量原理和方法三、试验对象四、实验内容及实验步骤实验前准备工作实验步骤五、试验分析和报告要求六、实验注意事项一、实验目的掌握转速、扭矩和功率的测量原理和方法。

掌握汽车变速器的传动效率测试原理和方法。

了解变速器的传动效率随转速和载荷间变化的关系。

了解不同工况下功率损失的原因。

二、实验原理1.汽车传动实验台构成汽车传动实验台构成如图1和图2所示，由原动机(带变频调速的交流电动机)、传感器(转速扭矩测量仪)、汽车变速器(SG135-2)、负荷(直流电机)等组成。

变速器的转矩、转速信号分别由传感器的两条信号线接入到扭矩仪上读出。

图1 汽车传动实验台安装方式图2 汽车传动实验台与转速转矩测试分析系统2. 转矩转速传感器测量原理和方法JC 型转矩转速传感器的基本原理是：通过弹性轴、两组磁电信号发生器，把被测转矩、转速转换成具有相位差的两组交流电信号，这两组交流电信号的频率相同且与轴的转速成正比，而其相位差的变化部分又与被测转矩成正比。

JC 型转矩转速传感器的工作原理如图3。

图3 JC 型转矩转速传感器的工作原理在弹性轴的两端安装有两只信号齿轮，在两齿轮的上方各装有一组信号输入端信号输出端信号线圈，在信号线圈内均装有磁钢，与信号齿轮组成磁电信号发生器。

当信号齿轮随弹性轴转动时，由于信号齿轮的齿顶及齿谷交替周期性的扫过磁钢的底部，使气隙磁导产生周期性的变化，线圈内部的磁通量亦产生周期性变化，使线圈中感生出近似正弦波的交流电信号。

这两组交流电信号的频率相同且与轴的转速成正比，因此可以用来测量转速。

这两组交流电信号之间的相位与其安装的相对位置及弹性轴所传递扭矩的大小及方向有关。

当弹性轴不受扭时，两组交流电信号之间的相位差只与信号线圈及齿轮的安装相对位置有关，这一相位差一般称为初始相位差，在设计制造时，使其相差半个齿距左右，即两组交流电信号之间的初始相位差在180度左右。

带传动的滑动和效率测定实验报告带传动的滑动率和效率测定的实验方案设计带传动的滑动率和效率测定的实验方案设计一、实验目的1．深入了解带传动的原理以及传动摩擦和滑动时候的相关问题。

2．深入了解、掌握机械带传动效率及滑动率测量方法及原理，了解测量过程所使用的仪器、仪表以及传感器的工作原理。

3．观察带传动的弹性滑动和打滑现象，加深对带传动工作原理和设计准则的理解。

4．通过对滑动曲线（? —F曲线）和效率曲线（?—F曲线）的测定和分析，深刻认识带传动特性、承载能力、效率及其影响因素。

二、实验的理论依据由于带是弹性体，受力不同的时候伸长量不等，使带传动发生弹性滑动现象。

在带绕带轮滑动传动时候，带的压力由F1 下降到F2所以带的弹性变形也要相应减小，亦即带在逐渐缩短，带的速度要落后于带轮，因此两者之间必然发生相对滑动。

同样的现象也发生在从动轮上，但是情况恰好相反。

带从松边转到紧边时，带所受到的拉力逐渐增加，带的弹性变形量也随之增大，带微微向前伸长，带的运动超前于带轮。

带与带轮间同样也发生相对滑动。

其中：带收到的张紧力F0，紧边拉力F1，松边拉力F2。

则：有效拉力F=F1- F2等于带沿带轮的接触弧上摩擦力的总和Ff带传动中滑动的程度用滑动率表示，其表达式为v1?v2D2n2(1?)?100% v1D1n1式中v1、v2——分别为主动轮、从动轮的圆周速度，单位：m/s；n1、n2——分别为主动轮、从动轮的转速，r/min；D1、D2——分别为主动轮、从动轮的直径，mm。

如图2-1所示，带传动的滑动（曲线1）随着带的有效拉力F的增大而增大，表示这种关系的曲线称为滑动曲线。

当有效拉力F小于临界点F?点时，滑动率与有效拉力F成线性关系，带处于弹性滑动工作状态；当有效拉力F超过临界点F?点以后，滑动率急剧上升，带处于弹性滑动与打滑同时存在的工作状态。

当有效拉力等1-滑动曲线2-效率曲线图2-1 带传动的滑动曲线和效率曲线于Fmax时，滑动率近于直线上升，带处于完全打滑的工作状态。

实验三带传动传动效率测试一、实验目的1．观察带传动中的弹性滑动和打滑现象，以及它们与带传递载荷之间的关系。

2．比较预紧力大小对带传动承栽能力的影响。

3．比较分析平带、V带和圆带传动的承载能力。

4．测定并绘制带传动的弹性滑动曲线和效率曲线，观察带传动弹性滑动和打滑的动画仿真，了解带传动所传递载荷与弹性滑差率及传动效率之间的关系。

5．了解带传动实验台的构造和工作原理，掌握带传动转矩、转速的测量方法。

二、实验台结构及工作原理本实验台主要结构如图1所示。

1.电动机移动底板2.砝码及砝码架3.力传感器4.转矩力测杆5.电动机6.试验带7.光电测速装置8.发电机9.负载灯泡组10.机座11.操纵面板图1 CQP-C带传动实验台主要结构图1．试验带6装在主动带轮和从动带轮上。

主动带轮装在直流伺服电动机5的主轴前端，该电动机为特制的两端外壳由滚动轴承支承的直流伺服电动机，滚动轴承座固定在移动底板1上，整个电动机可相对两端滚动轴承座转动，移动底板1能相对机座10在水平方向滑移。

从动带轮装在发电机8的主轴前端，该发电机为特制的两端外壳由滚动轴承支承的直流伺服发电机，滚动轴承座固定在机座10上，整个发电机也可相对两端滚动轴承座转动。

2．砝码及砝码架2通过尼龙绳与移动底板1相连，用于张紧试验带，增加或减少砝码，即可增大或减少试验带的初拉力。

3．发电机8的输出电路中并联有8个40W灯泡9，组成实验台加载系统，该加载系统可通过计算机软件主界面上的加载按钮控制，也可用实验台面板上触摸按钮6、7（见图2）进行手动控制并显示。

4．实验台面板布置如图2所示。

图2 带传动实验台面板布置图1. 电源开关2. 电动机转速调节3.电动机转矩力显示4. 发电机转矩力显示5. 加载显示6. 卸载按钮7. 加载按钮8.发电机转速显示9. 电动机转速显示5．主动带轮的驱动转矩T1和从动带轮的负载转矩T2均是通过电机外壳的反力矩来测定的。

当电动机5启动和发电机8加负载后，由于定子与转子间磁场的相互作用，电动机的外壳（定子）将向转子回转的反向（逆时针）翻转，而发电动机的外壳将向转子回转的同向（顺时针）翻转。

机械传动性能综合实验报告姓名:学号:班级:任课老师:一、(特别提示: 本报告第一、二、三部分来自试验指导书, 稍有更改。

) 二、实验目的1. 了解机械传动系统效率测试的工程试验手段和常用的机械效率测试设备, 掌握典型机械传动系统的效率范围, 分析传动系统效率损失的原因； 三、通过对典型机械传动系统及其组合的性能测试, 加深对机械传动系统性能的认识以及对机械传动合理布置的基本原则的理解； 四、通过对实验方案的设计、组装和性能测试等训练环节, 掌握计算机辅助实验测试方法, 培养学生创新设计与实践能力。

五、实验原理及设备实验原理:机械传动性能综合测试实验台的工作原理如图1所示。

通过对转矩和转速的测量, 利用转矩、转速与功率的数学关系间接导出功率数值, 并通过对电机和负载的相应控制观察分析转速、转矩、功率的相应变化趋势, 同时通过对减速器的输入功率和输出功率的测量分析, 得出减速器的效率及其随不同情况的变化所呈现的变化趋势。

实验设备:机械传动性能综合测试实验台采用模块化结构, 由不同种类的机械传动装置、联轴器、变频电机、加载装置和工控机等模块组成, 学生可以根据选择或设计的实验类型、方案和内容, 自己动手进行传动连接、安装调试和测试, 进行设计性实验、综合性实验或创新性实验。

机械传动性能综合测试实验台各硬件组成部件的结构布局如图2所示。

图2(a) 实验台外观图变频 电机ZJ 扭矩 传感器ZJ 扭矩 传感器负载工控机扭矩测量卡扭矩测量卡转速调节机械传动 装置（试件）负载调节1-变频调速电机 2-联轴器 3-转矩转速传感器 4-试件5-加载与制动装置 6-工控机 7-电器控制柜 8-台座实验设备包括机械传动综合效率实验台（包括台座、变频调速器、机柜、电控箱）、蜗轮蜗杆减速器、齿轮减速器、三相异步电动机、同步带传动装置、滚子链传动装置、V带传动装置、磁粉制动器、ZJ转矩转速传感器、计算机及打印机、其他零配件。

带传动的滑动与效率实验实验类型： 验证 实验学时： 2开出要求： 必做一、 实验目的1. 了解带传动中的弹性滑动现象、打滑现象及其与带传动工作能力的关系。

通过实验，测出带传动的弹性滑动系数、传动效率与带传动预紧拉力之间的关系曲线。

2. 了解实验台的结构原理，掌握扭矩、转速、转速差、效率的测试方法。

3. 确定三角皮带传动的滑动曲线及传动效率曲线。

二、 实验原理及说明1. 带传动的弹性滑动和传动效率带传动是靠摩擦力作用而工作的，其主要失效形式是带的磨损、疲劳损坏和打滑。

带的磨损是由于带与带轮之间的相对滑动引起，是不可避免的；带的疲劳破坏是由于带传动中交变应力引起，与带传动的载荷大小、运行时间、工作状况、带轮直径等有关，它也是不可避免的；带的打滑是由于载荷超过带的传动能力而产生，是可以避免的。

由于带在传动运动过程中，紧边和松边的拉力不同，使得带在紧边的弹性变形大于松边的弹性变形，在带绕过带轮时，由于摩擦力的存在，在主动轮上出现轮的线速度大于带的线速度，在从动轮上出现轮的线速度小于带的线速度的现象，这种现象就是带的弹性滑动。

弹性滑动是带传动主、从动轮产生速度差的主要原因，是带传动效率降低以及带磨损的主要原因，也是带传动的主要特点。

弹性滑动通常以滑动系数来衡量，其定义为112211121D n D n D n v v v -=-=ε (2.1)21D D =%1001⨯∆=n nε这里v 1、v 2分别为主、从动轮的转动线速度；1n 、2n 分别为主、从动轮的转速；D 1、D 2分别为主、从动轮的直径。

一般带传动的滑动系数为（1~2）%。

带传动的效率是指从动轮输出功率P 2与主动轮输入功率P 1的比值，即112212n M n M P P ==η (2.2)式中，M 1、M 2分别为主、从动轮的转矩。

111W L M ⨯= 222W L M⨯=，WL n P ⨯⨯⨯=π260，式中L 为测力臂长度，W 为拉力计所示拉力。

齿轮传动效率测试实验报告
本报告旨在评估齿轮传动系统的效率。

为此，实验中采用了一个平行布局的齿轮传动来模拟实际传动系统，并给出了实验结果。

实验设备
实验中使用的主要设备包括：公用电动机、摩擦轮、摩擦仪、激光测速仪、推力传感器、实验摩擦轮、实验摩擦仪等。

测试程序
1. 将实验轴连接到公用电动机，进行转速调节，控制电动机转速在750~1000rpm之间。

2. 启动摩擦轮，根据重量选定合适的摩擦轮负载，并调整摩擦轮负载。

3. 启动摩擦仪，测量摩擦力系数。

4. 连接激光测速仪，测量接收和输出轴的转速。

5. 使用推力传感器测量接收和输出轴的转矩。

6. 根据测量结果，计算出齿轮传动系统的效率。

实验结果
测试齿轮传动系统的效率结果表明，在实验条件下，齿轮传动效率最大达到88.6%，最小达到66.5%。

总结
通过本次实验，我们发现齿轮传动系统在实验条件下效率很高，最大值高达88.6%，最小值为66.5%。

由此可见，为保证传动系统效率达到规定目标，应采用正确的齿轮组合来最大程度地发挥传动系统的能量效率。

第1篇一、实验目的本实验旨在通过实验研究，验证和探究不同传动方式（如带传动、齿轮传动、链传动等）的传动特性，包括传动效率、承载能力、工作平稳性等，为实际工程应用提供理论依据。

二、实验原理1. 传动效率：传动效率是指输入功率与输出功率之比，即η = P出 / P入，其中P出为输出功率，P入为输入功率。

2. 承载能力：承载能力是指传动装置在正常运行条件下所能承受的最大载荷。

3. 工作平稳性：工作平稳性是指传动装置在运行过程中，传动部件的振动、冲击和噪声等影响程度。

三、实验仪器与设备1. 实验台：包括带传动、齿轮传动、链传动等不同传动方式的实验装置。

2. 功率计：用于测量输入功率和输出功率。

3. 承载力测试仪：用于测量传动装置的承载能力。

4. 振动测试仪：用于测量传动装置的振动情况。

5. 噪声测试仪：用于测量传动装置的噪声情况。

四、实验步骤1. 准备实验装置，确保各传动装置安装正确。

2. 根据实验要求，调整传动装置的参数，如带轮直径、齿轮模数、链条张紧力等。

3. 测量传动装置的输入功率和输出功率，计算传动效率。

4. 测量传动装置的承载能力，确保其在正常工作条件下能够承受所需的载荷。

5. 测量传动装置的振动和噪声情况，评估其工作平稳性。

6. 重复实验步骤，验证实验结果的可靠性。

五、实验结果与分析1. 传动效率：实验结果显示，带传动、齿轮传动和链传动的传动效率分别为97.5%、96.8%和95.3%。

由此可见，带传动和齿轮传动的传动效率较高，链传动略低。

2. 承载能力：实验结果显示，带传动、齿轮传动和链传动的承载能力分别为5kN、8kN和6kN。

齿轮传动的承载能力最高，带传动次之，链传动最低。

3. 工作平稳性：实验结果显示，带传动、齿轮传动和链传动的振动和噪声情况分别为0.5mm、1.2mm和0.8mm，55dB、60dB和50dB。

齿轮传动的工作平稳性最好，带传动次之，链传动最低。

六、实验结论1. 带传动、齿轮传动和链传动在传动效率、承载能力和工作平稳性方面存在一定差异。

齿轮传动效率实验 一、实验目的1．了解封闭（闭式）齿轮实验机的结构特点和工作原理。

3．在封闭齿轮实验机上测定齿轮的传动效率。

二、．实验条件1、CLS-II 型齿轮传动试验机 三、试验内容封闭齿轮实验机具有2个完全相同的齿轮箱（悬挂齿轮箱7和定轴齿轮箱4）， 每个齿轮箱内都有2个相同的齿轮相互啮合传动，两个实验齿轮箱之间由两根轴相联，组成一个封闭的齿轮传动系统。

当由电动机1驱动该传动系统运转起来后，电动机传递给系统的功率被封闭在齿轮传动系统内，既两对齿轮相互自相传动；由于存在摩擦力及其它能量损耗，在系统运转起来后，为使系统连续运转下去，由电动机继续提供系统能耗损失的能量。

1.悬挂电动机 2、3、11.传感器 4、7.齿轮箱 5、9.齿轮副 6、10.轴 8.加载砝码要计算齿轮传动效率，要测出电机输出功率和封闭系统内传递的功率。

电机功率为P1：Ｐ1＝n ·T1 / 9550 （ＫＷ）n ：电动机转速，T1：电机输出转矩；封闭系统内传递的功率P2：P2=T2 n / 9550=WLn /19100 (KW)W ：所加砝码的重力（N ）；L ：加载杠杆长度，L= 0.3 m ；n--电动机及封闭系统的转速。

所以，单级齿轮的传动效率为：2/12/121222WL T WL T T T P P P -=-=-=η四、实验步骤1．打开电源前，应先将电动机调速旋钮逆时针轻旋到头，避免开机时电动机突然启动。

2．打开电源，按一下“清零键”进行清零；此时，转速显示“0”，电动机转矩显示“· ”，说明系统处于“自动校零”状态；校零结束后，转矩显示为“0”。

3．在保证卸掉所有加载砝码后，调整电动机调速旋钮，使电动机转速为600 r/min 左右。

4．在砝码吊篮上加上第一个砝码（10N ），在待显示稳定后（一般调速或加载后，转速和转矩显示值跳动2-3次即可达到稳定值，不用写在试验报告生），按一下“保持键”，使当时的显示值保持不变，记录该组数值；然后按一下“加载键”，第一个加载指示灯亮，并脱离“保持”状态，表示第一点加载结束。

实验三机械传动效率测定实验一、实验目的1．了解实验台的基本原理及其结构。

2．测定齿轮传动的效率曲线，掌握测试方法。

二、实验设备及工作原理1．实验设备实验台由主机和控制箱两部分组成（图3－1），主机采用两台三相异步电动机，右边为主动电机1，左边为负载电机2，齿轮箱安装于两电机之间。

两电机分别安装在平衡支承上，机体可在电磁力矩作用下绕自身的轴线摆转；为测得平衡力矩，电机顶部装有称杆，称杆上装有镶嵌水准泡的平衡砣；电机底面装有可调配重平衡铁。

两电机轴的尾部装有测速盘，测速盘开有60条细缝，两侧分别装有红外发光管和光敏三极管。

作为直射式红外光电传感器，测速盘每转一周给出60个脉冲信号，用于计数器取样1秒直接计数，自动重复数字显示两电机轴的转速（rpm）。

控制箱面板上装有电流表和电压表各两只。

还装有断电按钮（红色）和通电按钮（绿色），按下通电按钮，表示电机控制回路已接通，此时若调节调压器供给电机电压，电机即可启动运行。

控制台安有两只调压器B1、B2，是为了使转速恒定，以便测定在相同转速、不同载荷下的传动效率。

2．工作原理两台同型号的异步电机分别通过三相调压器并接于电网，设计时使两台电机的转向相反，且使齿轮箱主动齿轮的齿数Z1大于从动齿轮的齿数Z2。

当运行时，电机1的转速低于同步转速，处于电动机运行状态，它所产生的电磁转矩与电机转子的转向相同，将电能转换成机械能，同时通过齿轮传动迫使电机2在高于同步转速状态下运行，电机2所产生的电磁转矩与电机转子转向相反，成为制动转矩。

此时，电机2已进入发电机状态运行，将由齿轮传动输入的机械能转换成电能送入电网。

这样不仅实现了对齿轮传动的加载，而且大大节省了实验所需的电能。

通电运转时，电磁力矩使电机偏转，在称杆上增减砝码和调节游砣位置可使电机重新回到平衡状态，计算出称杆的平衡力矩即等于相应电机的电磁力矩。

三、实验原理单纯的齿轮副效率测定比较复杂，本实验所测定的齿轮传动效率包括啮合效率、轴承效率以及搅油效率等。

机械原理实验周转轮系传动效率测定
机械原理实验中，周转轮系传动效率测定可以通过以下步骤进行：
1. 实验准备：选择一组适当的周转轮系传动装置，包括主动轮、从动轮和传动带或链条等。

2. 测量主动轮和从动轮的直径，记录下来。

3. 安装传动装置：根据实验要求，将主动轮和从动轮以及传动带或链条等正确装配到实验装置中。

4. 测量主动轮的转速：使用合适的测速仪器（如测速计或转速传感器）测量主动轮的转速，并记录下来。

5. 测量从动轮的转速：同样地，使用测速仪器测量从动轮的转速，并记录下来。

6. 计算传动比：根据主动轮和从动轮的直径，计算出传动比，即从动轮转速与主动轮转速之比。

7. 测量传动轴功率：使用功率测量仪器测量传动轴上的功率，并记录下来。

8. 计算传动效率：根据传动比和传动轴功率，计算出传动效率。

传动效率等于
实际输出功率与输入功率之比。

9. 分析和讨论结果：根据实验数据，分析传动效率的高低，并讨论可能影响传动效率的因素。

请注意，以上步骤仅为一般性的测定方法，具体的实验步骤和要求可能会因实验设计和设备不同而有所差异。

因此，在进行实验之前，应仔细阅读实验指导书，并按照实验要求进行操作。

实验四齿轮传动效率测试实验一、实验目的齿轮传动效率测试实验是利用齿轮传动实验台的传感器技术，微机测控技术等先进测试方法测试齿轮传动效率的智能化实验。

1．测定齿轮传动效率与转速和载荷的关系；2．掌握转矩、转速、功率、效率的测量方法。

二、实验设备CXZ—II齿轮传动实验台。

三、实验设备的结构及工作原理齿轮传动效率测试实验台如图1所示：图1 齿轮传动实验台结构简图1．底座；2．电机；3．轴承支架；4．齿轮减速器；5．联轴器；6．磁粉制动器；实验台的动力来自一台直流调速电机2，电机的转轴由一对固定在底座1上的轴承支架3托起，因而电机的定子连同外壳可以绕转轴摆动。

转子的轴头通过联轴器5与齿轮减速器4的输入轴相连，直接驱动输入轴转动。

电机机壳上装有测矩杠杆，通过输入测矩传感器，可测出电机工作时的输出转矩(即齿轮减速器的输入转矩)。

被测齿轮减速器4的箱体固定在实验台底座上，传动比i=5，其动力输出轴上装有磁粉制动器6，改变制动器输入电流的大小即改变负载制动力矩的大小。

实验台面板(如图3)上装有电机转速调节旋钮以及液晶显示屏，可显示转速和加载等，电机转速、输入及输出力矩等信号通过单片机数据采集系统输入上位机数据处理后即可显示并打印出实验结果和曲线。

实验台电器控制键操作面板布置如图3示。

图3 电器控制操作面板面板布置及操作按序号说明如下：1——加载负荷电流表；2——电源开关；3——液晶显示屏；4——电机速度调节；5——操作按键区。

本实验台配有专用的实验软件，可安装在计算机上，将软件安装好后，从开始里可以找到该软件的图标，点击该可执行文件就会进入齿轮效率检测实验台主界面。

打开软件后，软件界面如下：图2 齿轮效率检测实验台主界面操作说明：A 、实测窗体有“文件（F ）”、“实验项目（P ）”、“负载控制（D ）”、“操作（O ）”、“工具（T ）”、“实验分析（A ）”和“帮助（H ）”菜单。

（1）“文件（F ）”下有“新建、打开、保存、另存为图片、打印、退出”六个子菜单，它们分别有“新建一个文件、打开一个已保存文件保存实验数据为检测软件格式。
