数字信号载波传输系统仿真.

通信系统实验实验报告数字频带传输系统及其性能估计实验——2PSK模拟调制、相干解调数字频带传输系统及其性能估计实验 ——2PSK 模拟调制、相干解调用System View 仿真实现二进制移相键控（2PSK ）模拟调制1、实验目的（1）了解2PSK 系统模拟调制的电路组成、工作原理和特点； （2）分别从时域、频域视角观测2PSK 系统中的基带信号、载波及已调信号； （3）熟悉系统中信号功率谱的特点。

2、实验内容以PN 码作为系统输入信号，码速率Rb ＝20kbit/s 。

（1）采用模拟调制法实现2PSK 的调制；观测已调的2PSK 波形。

（2）获取主要信号的功率谱密度。

3、实验原理在二进制数字调控中，当正弦载波的相位随二进制数字基带信号离散变化时，则产生二进制移相键控（2PSK ）信号。

通常用已调信号载波的0°和180°分别表示二进制数字基带信号的1和0。

二进制移相键控信号的时域表达式为⎥⎦⎤⎢⎣⎡-=∑n s n PSK nT t g a t e )()(2t c ωcos其中，n a 选择双极性，即n a =⎩⎨⎧-,1,1P P-1发送概率为发送概率为)(t g 是脉宽为S T 、高度为1的矩形脉冲，则有⎩⎨⎧-=,cos ,cos )(2t t t e c c PSK ωω P P -1发送概率为发送概率为 当发送二进制符号1时，已调信号)(2t e PSK 取0°相位，发送二进制符号0时，)(2t e PSK 取180°。

若用n ϕ表示第n 个符号的绝对相位，则有)(2t e PSK )cos(n c t ϕω+=，其中⎩⎨⎧︒︒=1800n ϕ 符号发送符号发送0,1,这种以载波的不同相位直接表示相应二进制数字信号的调制方式，成为二进制绝对移相方式。

tc ωcos4、系统组成、图符块参数设置及仿真结果：图1 2PSK模拟调制与相干解调系统组成图2 单/双码变换图3 模拟调制其中图符0产生单极性PN序列，经过图符2、3转换后为双极性PN序列，传码率为20kbit/s；图符6输出正弦波，频率为40kHz；图符4 输出模拟调制的2PSK编号库/名称参数(Token 0) Source: PN Seq Amp = 500.e-3 v Offset = 500.e-3 vRate = 20e+3 Hz Levels = 2Phase = 0 deg Max Rate =400e+3 Hz(Token 2) Function: Exponent Constant a = -1(Token 4) Multiplier: Non Parametric Inputs from 8 6 Outputs to 5 10 (Token 5) Adder: Non Parametric Inputs from 4 12 Outputs to 20 19 (Token 6) Source: Sinusoid Amp = 1 v Freq = 40e+3 HzPhase = 0 deg Output 0 = Sine t7t4Output 1 = Cosine(Token 8) Operator: Negate(Token 12) Source: Gauss Noise Std Dev = 100.e-3 v Mean = 0 v获得仿真波形图如下：图4 调制过程仿真波形图5 原PN序列和2PSK信号的瀑布图5、主要信号的功率谱密度：图6 单极性PN序列频谱图7 载波频谱图8 已调制信号频谱由图6可见，基带信号的大部分能量落在第一个零点（20kHz）的频率范围之内，即基带带宽为20kHz谱。

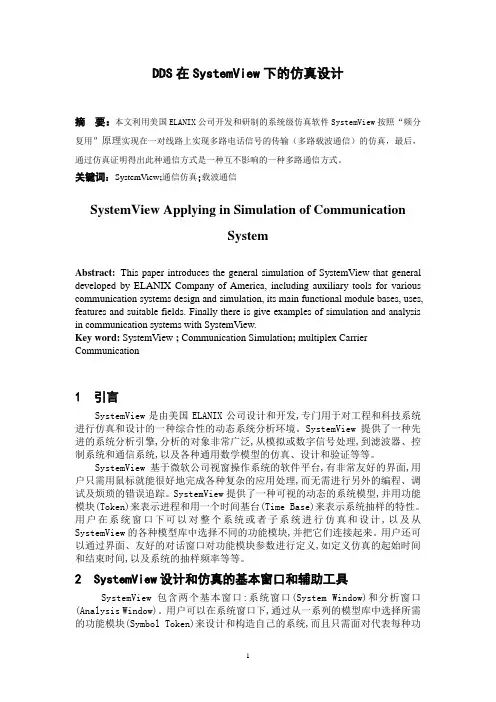

DDS在SystemView下的仿真设计摘要：本文利用美国ELANIX公司开发和研制的系统级仿真软件SystemView按照“频分复用”原理实现在一对线路上实现多路电话信号的传输（多路载波通信）的仿真，最后，通过仿真证明得出此种通信方式是一种互不影响的一种多路通信方式。

关键词：SystemView;通信仿真;载波通信SystemView Applying in Simulation of CommunicationSystemAbstract:This paper introduces the general simulation of SystemView that general developed by ELANIX Company of America, including auxiliary tools for various communication systems design and simulation, its main functional module bases, uses, features and suitable fields. Finally there is give examples of simulation and analysis in communication systems with SystemView.Key word: SystemView ; Communication Simulation; multiplex Carrier Communication1 引言SystemView是由美国ELANIX公司设计和开发,专门用于对工程和科技系统进行仿真和设计的一种综合性的动态系统分析环境。

SystemView提供了一种先进的系统分析引擎,分析的对象非常广泛,从模拟或数字信号处理,到滤波器、控制系统和通信系统,以及各种通用数学模型的仿真、设计和验证等等。

OFDM技术的研究与仿真刘彦波燕山大学毕业设计(论文)任务书摘要本文介绍了OFDM的基本原理及应用然后用MATLAB软件对OFDM 技术进行仿真分析。

首先简单介绍了OFDM的基本原理、引用领域及发展现状、趋势。

为之后的仿真平台构建奠定基础。

其次，对OFDM系统进行系统平台构建、写出系统流程图。

通过阅读相关书籍和文献资料写出MATLAB语言的仿真程序，并进行调试和修改。

通过软件仿真出OFDM系统在QPSK调制下和没有插入保护间隔的波形图。

最后，通过对QPSK调制和解调方式原理的学习，配合MATLAB的仿真图对仿真结果进行比较分析得出其对误码率的影响。

关键词正交频分复用；MATLAB；仿真；误码率AbstractThis paper introduces the basic principles of OFDM and its application software and then analysis OFDM technology using the MATLAB simulation.First of all, it introduced the basic principles of OFDM briefly, citing the development of the area and the status, trends. And it will do help for the foundation platform in future.Secondly, we build the system of the OFDM system platform to write the system flow chart. Reading relevant books and literature, it's the way to write, debug and modify the simulation program. By simulating software of OFDM system in the QPSK modulation,we can drew the waveform which is not to insert the guard interval.Finally, we analyze MATLAB simulation diagram of the simulation results to get the impact of the error rate by learning the way of QPSK modulation and demodulation principles.Keywords OFDM; MATLAB; Simulation; BER目录摘要 (I)Abstract ................................................................................................................ I I 第1章绪论 (1)1.1课题背景 (1)1.2OFDM系统的概述 (1)1.2.1 OFDM历史 (1)1.2.2 OFDM现状 (2)1.2.3 OFDM技术的应用 (3)1.2.4 OFDM技术的优势和不足 (6)1.3本论文的主要任务 (8)第2章OFDM基本原理 (9)2.1多载波调制理论简介 (9)2.2OFDM系统的基本模型 (11)2.3OFDM系统调制解调的FFT实现 (12)2.4OFDM系统正交性原理 (13)2.5保护间隔和循环前缀 (15)2.5.1 保护间隔插入的原理 (15)2.5.2 插入保护间隔后的OFDM系统分析 (15)2.6傅立叶变换的过采样 (18)2.7OFDM信号的频谱特性 (19)2.8OFDM系统的关键技术 (20)2.9本章小结 (22)第3章OFDM系统的仿真与分析 (23)3.1OFDMD的系统仿真 (23)3.1.1 MATLAB的简介 (23)3.1.2 OFDM模型的参数选择 (25)3.1.3 MATLAB仿真步骤 (26)3.1.4 结果分析 (26)3.2本章小结 (27)结论 (29)参考文献 (30)致谢 (32)附录1 (33)附录2 (38)附录3 (42)附录4 (46)第1章绪论1.1 课题背景在当今的人类社会，信息和通信两个词汇越来越多的出现在人们的生活当中。

无线通信原理-基于matlab的ofdm系统设计与仿真基于matlab的ofdm系统设计与仿真摘要OFDM即正交频分复用技术，实际上是多载波调制中的一种。

其主要思想是将信道分成若干正交子信道，将高速数据信号转换成并行的低速子数据流，调制到相互正交且重叠的多个子载波上同时传输。

该技术的应用大幅度提高无线通信系统的信道容量和传输速率，并能有效地抵抗多径衰落、抑制干扰和窄带噪声，如此良好的性能从而引起了通信界的广泛关注。

本文设计了一个基于IFFT/FFT算法与802.11a标准的OFDM系统，并在计算机上进行了仿真和结果分析。

重点在OFDM系统设计与仿真，在这部分详细介绍了系统各个环节所使用的技术对系统性能的影响。

在仿真过程中对OFDM信号使用QPSK 调制，并在AWGN信道下传输，最后解调后得出误码率。

整个过程都是在MATLAB环境下仿真实现，对ODFM系统的仿真结果及性能进行分析，通过仿真得到信噪比与误码率之间的关系，为该系统的具体实现提供了大量有用数据。

- 1 -第一章 ODMF系统基本原理1.1多载波传输系统多载波传输通过把数据流分解为若干个子比特流，这样每个子数据流将具有较低的比特速率。

用这样的低比特率形成的低速率多状态符号去调制相应的子载波，构成了多个低速率符号并行发送的传输系统。

在单载波系统中，一次衰落或者干扰就会导致整个链路失效，但是在多载波系统中，某一时刻只会有少部分的子信道会受到衰落或者干扰的影响。

图1,1中给出了多载波系统的基本结构示意图。

图1-1多载波系统的基本结构多载波传输技术有许多种提法，比如正交频分复用(OFDM)、离散多音调制(DMT)和多载波调制(MCM)，这3种方法在一般情况下可视为一样，但是在OFDM中，各子载波必须保持相互正交，而在MCM则不一定。

1.2正交频分复用OFDM就是在FDM的原理的基础上，子载波集采用两两正交的正弦或余弦函sinm,tcosn,t数集。

基于MATLAB的MIMO-OFDM通信系统的仿真0 引言5G技术的逐步普及，使得我们对海量数据的存储交换，以及数据传输速率、质量提出了更高的要求。

信号的准确传播显得越发重要，随之而来的是对信道模型稳定性、抗噪声性能以及低误码率的要求。

本次研究通过构建结合空间分集和空间复用技术的MIMO信道，引入OFDM 技术搭建MIMO-OFDM 系统，在添加保护间隔的基础上探究其在降低误码率以及稳定性等方面的优异性能。

1 概述正交频分复用（Orthogonal Frequency Division Multiplexing,OFDM）技术通过将信道分成数个互相正交的子信道，再将高速传输的数据信号转换成并行的低速子数据流进行传输。

该技术充分利用信道的宽度从而大幅度提升频谱效率达到节省频谱资源的目的。

作为多载波调制技术之一的OFDM 技术目前已经在4G 中得到了广泛的应用，5G 技术作为新一代的无线通信技术，对其提出了更高的信道分布和抗干扰要求。

多输入多输出（Multi Input Multi Output,MIMO）技术通过在发射端口的发射机和接收端口的接收机处设计不同数量的天线在不增加频谱资源的基础上通过并行传输提升信道容量和传输空间。

常见的单天线发射和接收信号传输系统容量小、效率低且若出现任意码间干扰，整条链路都会被舍弃。

为了改善和提高系统性能，有学者提出了天线分集以及大规模集成天线的想法。

IEEE 806 16 系列是以MIMO-OFDM 为核心，其目前在欧洲的数字音频广播，北美洲的高速无线局域网系统等快速通信中得到了广泛应用。

多媒体和数据是现代通信的主要业务，所以快速化、智能化、准确化是市场向我们提出的高要求。

随着第五代移动通信5G 技术的快速发展，MIM-OFDM 技术已经开始得到更广泛的应用。

本次研究的MIMO-OFDM 系统模型是5G的关键技术，所以对其深入分析和学习，对于当下无线接入技术的发展有着重要的意义。

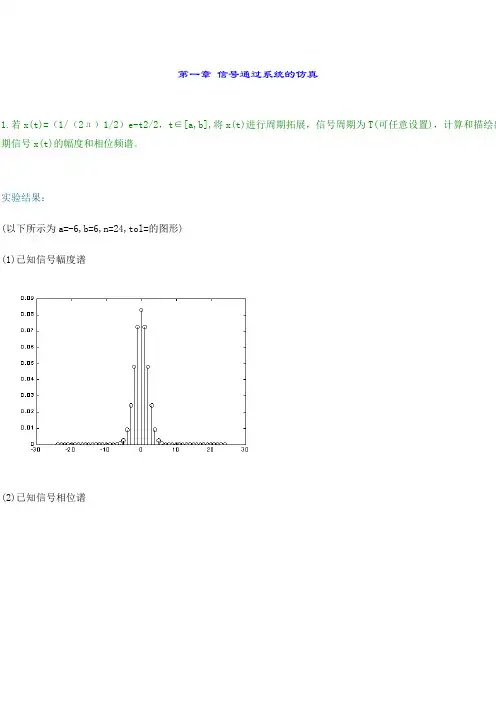

第一章信号通过系统的仿真1.若x(t)=（1/（2л）1/2）e-t2/2，t∈[a,b],将x(t)进行周期拓展，信号周期为T(可任意设置)，计算和描绘出期信号x(t)的幅度和相位频谱。

实验结果：(以下所示为a=-6,b=6,n=24,tol=的图形)(1)已知信号幅度谱(2)已知信号相位谱2.信号定义为x(t)= cos(2л*47t)+cos(2л*219t), 0≤t≤100, 其它假设信号以1000抽样/秒进行抽样。

用MATLAB设计一个低通Butterworth滤波器。

确定并绘出输出的功率谱和输入功率谱比较（滤波器的阶数及截频可自行确定）。

实验结果：(以下为阶数=4，截频=100Hz的图形)(1)输入信号功率谱密度(2)输出信号功率谱密度第二章随机过程仿真1．从下式的递归关系中产生一个高斯马尔可夫过程的1000个（等间距）样本的序列Xn=+ωn n=1,2,…1000，式中X0=0，ωn是一个零均值，方差为1，独立的随机变量序列。

绘出序列{ Xn，1≤n≤1000}与时序n的关系及相关函数N-mRx(m)=1/(N-m)ΣXn Xn+m m=0,1,…50 式中N=1000.n-1实验结果：(1)高斯——马尔可夫过程(2)高斯马尔可夫过程的自相关函数2.假设一个具有抽样序列{X(n)}的白噪声过程通过一个脉冲响应如下所示的线性滤波器nh(n)= ，n≥00， n<0求输出过程{Y(n)}的功率谱和自相关函数Ry(τ)。

实验结果：(1)输出的功率谱(2)输出的自相关第三章模拟调制仿真1．用MATLAB软件仿真AM调制。

被调信号为1, (t0/3)>t>0;m(t)=-2, (t0/3)≤t≤(2*t0/3);0, 其它;利用AM 调制方式调制载波。

假设t0=,fc=250hz；调制系数a=。

实验结果：1)调制信号、载波、已调信号的时域波形2)已调信号的频域波形2.被调信号为1, t0/3>t>0;m(t)=-2, t0/3<= t<2*t0/3;0, 其它;采用频率调制方案。

基于matlab的数字基带通信系统仿真1.课程设计的目的(1)增加对仿真软件的认识，学会对各种软件的操作和使用方法(2)加深理解数字基带通信系统的概念(3)初步掌握系统的设计方法，培养独立工作能力2.设计方案论证2.1数字基带传输系统在数字传输系统中，其传输的对象通常是二进制数字信号，它可能是来自计算机、电传打字机或其它数字设备的各种数字脉冲，也可能是来自数字终端的脉冲编码调制（PCM）信号。

这些二进制数字信号的频带范围通常从直流和低频开始，直到某一频率m f ，我们称这种信号为数字基带信号。

在某些有线信道中，特别是在传输距离不太远的情况下，数字基带信号可以不经过调制和解调过程在信道中直接传送，这种不使用调制和解调设备而直接传输基带信号的通信系统，我们称它为基带传输系统。

而在另外一些信道，特别是无线信道和光信道中，数字基带信号则必须经过调制过程，将信号频谱搬移到高频处才能在信道中传输，相应地，在接收端必须经过解调过程，才能恢复数字基带信号。

我们把这种包括了调制和解调过程的传输系统称为数字载波传输系统。

数字基带传输系统的模型如图 1所示，它主要包括码型变换器、发送滤波器、信道、接收滤波器、均衡器和取样判决器等部分。

图1 数字基带传输系统模型1.2 数字基带信号1.2.1数字基带信号波形对不同的数字基带传输系统，应根据不同的信道特性及系统指标要求，选择不同的数字脉冲波形。

原则上可选择任意形状的脉冲作为基带信号波形，如矩形脉冲、三角波、高斯脉冲及升余弦脉冲等。

但实际系统常用的数字波形是矩形脉冲，这是由于矩形脉冲纤数字传输系统中的线路传输码型。

此外，CMI 码和曼彻斯特码一样都是将一位二进制码用一组两位二进制码表示，因此称其为1B2B 码。

（5）4B/3T 码4B/3T 码是1B/1T 码的改进型它把4 个二进制码元变换为3个三进制码元。

显然，在相同信息速率的条件下，4B/3T 码的码元传输速率要比1B/1T 码的低，因而提高了系统的传输效率。

详解MATLAB/Simulink通信系统建模与仿真教学设计MATLAB/Simulink是一款广泛应用于各个领域的数学工具，其中Simulink可用于建立系统级仿真模型，以便进行电子、机械、流体和控制系统等领域内的实验分析和设计。

在通信领域中，Simulink非常适合建立通信系统的仿真模型，并用于进行传输计算、信道建模、信号处理和多模调制等。

本文将介绍MATLAB/Simulink通信系统模型的建立，及如何将其应用于通信系统教学设计。

通信系统模型建立数字调制数字调制是通信系统中的关键技术之一。

首先，我们需要在Simulink中建立基带信号源，并使用Math Function模块产生载波信号。

Modulation 模块可用于将基带信号和载波信号结合起来。

为了使得调制系统工作稳定和正常，通常在模型中加入Equalization和Resampling模块，以消除接收端接收到的噪声和信号失真。

当系统处理完成后，我们可以使用Scope模块来对模型工作情况进行进一步的分析。

数字解调数字解调需要在接收端建立解调器模型。

接收端模型包括匹配滤波器、采样器、时钟恢复器、色散补偿器和多值/二次干扰恢复器。

在这个模型中，也需要添加Equalization和Resampling模块以消除接收端所受的噪声和信号失真。

在接收端处理完成之后，我们也可以使用Scope模块对模型结果进行进一步分析。

信道建模信道建模是通信系统中另一个关键环节。

在Simulink中建造通信信道仿真模型，需要引入建立通信信道的数学模型，并建立符合通道模型的信道传输系统。

在建立仿真模型中，包括噪声源、多路复用技术、OFDM技术、信号调制和解调技术。

对于每个信道结构，我们都可以建立相应的仿真模型，进行仿真分析。

OFDM信息传输系统OFDM技术利用多个正交子载波来传输信息，以提高通信质量和可靠性，同时提高频带利用率。

OFDM系统建模主要包括加脉冲造型、IFFT、添加循环前缀、调制调制、运动模糊和色散模拟、反向调制、解压缩、去定时和轻度等模块。

实验2 数字频带传输系统实验一、实验目的掌握数字频带传输系统调制解调的仿真过程 掌握数字频带传输系统误码率仿真分析方法二、实验原理数字频带信号通常也称为数字调制信号，其信号频谱通常是带通型的，适合于在带通型信道中传输。

数字调制是将基带数字信号变换成适合带通型信道传输的一种信号处理方式，正如模拟通信一样，可以通过对基带信号的频谱搬移来适应信道特性，也可以采用频率调制、相位调制的方式来达到同样的目的。

1.调制过程 1）2ASK如果将二进制码元“0”对应信号0，“1”对应信号tf A c π2cos ，则2ASK 信号可以写成如下表达式：()()cos2T n s c n s t a g t nT A f tπ⎧⎫=-⎨⎬⎩⎭∑{}1,0∈n a ，()⎩⎨⎧≤≤=其他 0T t 01s t g 。

可以看到，上式是数字基带信号()()∑-=ns n nT t g a t m 经过DSB 调制后形成的信号。

其调制框图如图1所示：图1 2ASK 信号调制框图2ASK 信号的功率谱密度为：()()()][42c m c m s f f P f f P A f P ++-=2）2FSK将二进制码元“0”对应载波t f A 12cos π，“1”对应载波t f A 22cos π，则形成2FSK 信号，可以写成如下表达式：()()()()()12cos 2cos 2T n s n n s n nns t a g t nT A f t a g t nT A f t πϕπθ=-++-+∑∑当=n a 时，对应的传输信号频率为1f ；当1=n a 时，对应的传输信号频率为2f 。

上式中，n ϕ、n θ是两个频率波的初相。

2FSK 也可以写成另外的形式如下：()()cos 22T c n s n s t A f t h a g t nT ππ∞=-∞⎛⎫=+- ⎪⎝⎭∑其中，{}1,1-+∈n a ，()2/21f f f c +=，()⎩⎨⎧≤≤=其他 0T t 01s t g ，12f f h -=为频偏。

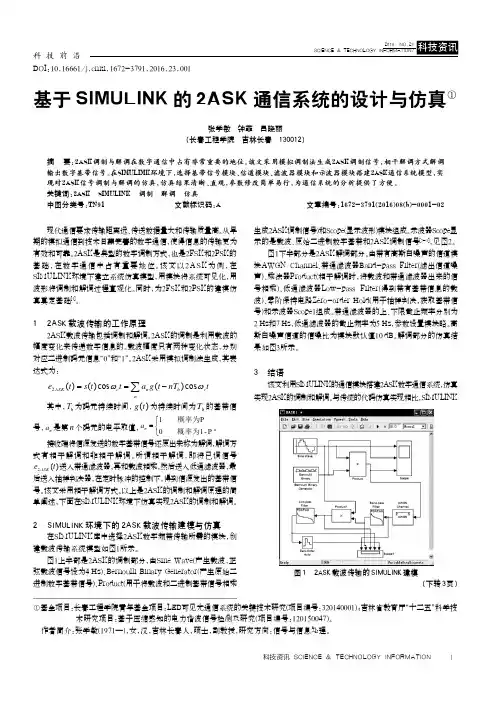

科技资讯2016 NO.23SCIENCE & TECHNOLOGY INFORMATION7科 技 前 沿1科技资讯 SCIENCE & TECHNOLOGY INFORMATION 现代通信要求传输距离远、传送数据量大和传输质量高。

从早期的模拟通信到技术日臻完善的数字通信,使得信息的传输更为有效和可靠。

2ASK是典型的数字调制方式,也是2FSK和2PSK的基础,在数字通信中占有重要地位。

该文以2A SK为例,在SIMULINK环境下建立系统仿真模型,用模块将系统可见化,用波形将调制和解调过程直观化。

同时,为2FSK和2PSK的建模仿真奠定基础[1]。

1 2ASK 载波传输的工作原理2ASK载波传输包括调制和解调。

2ASK的调制是利用载波的幅度变化来传递数字信息的。

载波幅度只有两种变化状态,分别对应二进制码元信息“0”和“1”。

2ASK采用模拟调制法生成,其表达式为:tnT t g a t t s t e c b nn c ASK ωωcos )(cos )()(2-==∑其中,b T 为码元持续时间,)(t g 为持续时间为b T 的基带信号,n a 是第n 个码元的电平取值,⎩⎨⎧=P-1 0P 1概率为概率为n a 。

接收端将信源发送的数字基带信号还原出来称为解调,解调方式有相干解调和非相干解调。

所谓相干解调,即将已调信号)(2t e ASK 送入带通滤波器,再和载波相乘,然后送入低通滤波器,最后送入抽样判决器,在定时脉冲的控制下,得到信源发出的基带信号。

该文采用相干解调方式。

以上是2ASK的调制和解调原理的简单阐述,下面在SIMULINK环境下仿真实现2ASK的调制和解调。

2 SIMULINK 环境下的2ASK 载波传输建模与仿真在SIMULINK库中选择2ASK数字频带传输所需的模块,创建载波传输系统模型如图1所示。

图1上半部是2ASK的调制部分,由Sine Wave(产生载波,正弦载波信号设为4Hz)、Bernoulli Binary Generator(产生原始二进制数字基带信号)、Product(用于将载波和二进制基带信号相乘生成2ASK调制信号)和Scope(显示波形)模块组成。

数字通信系统的设计与仿真摘要：数字通信系统是数字传输的过程，模拟信号到达接收端必须先将模拟信号转换成数字信号，数字信号在信道中传输会有损耗，因此合理的采用信道的编/译码和调制、解调是十分重要的，本实验采用systemview 进行仿真.关键字：眼图、误码率、调制、解调.1数字通信系统模型与原理1.1数字通信系统模型数字通信系统是利用数字信号来传递信息的通信系统，如图1所示.图1数字通信系统模型1.1.1 信源编码与译码信源编码有两个基本功能：一是提高信息传输的有效性，即通过某种数据压缩技术设计减少码元数目和降低码元速率.二是完成模/数（A/D）转换，即当信息源给出的是模拟信号时，信源编码器将其转换成数字信号，以实现模拟信号的数字化传输.信源译码是信源编码的逆过程．1.1.2 信道编码与译码信道编码的目的是增强数字信号的抗干扰能力.数字信号在信道传输时受到噪声等影响后将会引起差错.为了减少差错，信道编码器对传输的信息码元按一定的规则加入保护成分，组成所谓“抗干扰编码”.接收端的信道译码器按相应的规则进行解码，从中发现错误或纠正错误，提高通信系统的可靠性.1.1.3 加密与解密在需要实现保密通信的场合，为了保证所穿信息的安全，认为地将被传输的数字序列扰乱，即加上密码，这种处理过程叫加密.在接收端利用与发送端相同的密码复制品对收到的数字序列进行解密，恢复原来信息.1.1.4 数字调制与解调数字调制就是把数字基带信号的频谱搬移到高频处，形成适合在信道中传输的带通信号.基带的数字调制方式有振幅键控（ASK）、频移键控（FSK）、绝对相移键控、相对相移键控（DPSK）.在接收端可以采用相干解调或非相干解调还原数字基带信号.对高斯噪声下的信号检测，一般用相关器或匹配滤波器来实现.1.1.5 同步同步是使收发两端的信号在时间上保持步调一致，是保证数字通信系统有序、准确、可靠工作的前提条件.按照同步的公用不同，分为载波同步、位同步、群同步和网同步.数字通信的主要特点(1) 抗干扰能力强，尤其是数字信号通过中继再生后可消除噪声积累(2) 数字信号通过差错控制编码，可提高通信的可靠性.(3) 由于数字通信传输一般采用二进制码，所以可使用计算机对数字信号进行处理，实现复杂的远距离大规模自动控制系统和自动数据处理系统，实现以计算机为中心的通信网.(4) 在数字通信中，各种消息(模拟的和离散的)都可变成统一的数字信号进行传输.在系统对数字信号传输情况的监视信号、控制信号及业务信号都可采用数字信号.数字传输和数字交换技术结合起来组成的ISDN 对于来自不同信源的信号自动地进行变换、综合、传输、处理、存储和分离，实现各种综合业务.(5) 数字信号易于加密处理，所以数字通信保密性强.数字通信的缺点是比模拟信号占带宽，然而，由于毫米波和光纤通信的出现，带宽已不成问题．2 系统的设计过程为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配.这种用数字基带信号控制载波，把数字基带信号变换为数字带同信号的过程称为数字调制.在接收端通过解调器把带通信号还原成数字基带信号的过程称为数字解调.通常把包括调制和解调过程的数字传输系统叫做数字带通传输系统.一般来说，数字调制与模拟调制技术有的方法：把数字基带信号当作模拟信号的特殊情况处理；是利用数字信号的离散取值特点通过开关键控载波，2．1 信源编码模拟信号转换成数字信号包括三个步骤:抽样,量化,编码.(1) 抽样：把模拟信号在时间上离散化,变换为模拟抽样信号.(2) 量化:将抽样信号在幅度上离散化,变换成量化信号.(3) 编码:用二进制码元来表示有限的量化电平.抽样定理指出：设一个连续模拟信号m（t）中的最高频率〈f h ,则以间隔时间T〈1/2f h的周期性冲激脉冲对它抽样时，m（t）将被这些抽样值所完全确定.由于抽样时间间隔相等，所以此定理又称均匀抽样定理.例如模拟信号的最高频率为10hz，则采样频率为30hz.2.2 信道格雷码的编/译码数字信号在传输过程中,由于受到干扰的影响,码元波形将变坏,,接收端收到后可能发生错误判决,故采用GRAY编\译码方式来进行差错控制. 格雷码的编码和译码设备都不太复杂，而且检错的能力较强.格雷码除了具有线性码的一般性质外，还具有循环性.循环性是指任一码组循环一位（即将最右端的一个码元移至左端，或反之）后，仍为该码中的一个码组.2.3 2FSK信号的调制与非相干解调2.3.1 调制原理键控法:在二进制基带矩形脉冲序列的控制下通过开关电路对两个不同的独立频率进行选通,使其在每一个码元T s 期间输出 f1或f0两个载波之一, 图2所示.键控法产生的2FSK信号,是由于电子开关在两个独立的频率源之间转换形成,故相邻码元之间的相位不一定连续. 2FSK信号可以看成两个ASK的相加,图3所示.图2 键控法产生2FSK 信号的原理图图3 相位连续的2FSK 信号波形2.3.2 2FSK 信号的非相干解调2FSK 的非相干解调：其原理是将2FSK 信号分解为上下两路2ASK 信号分别进行解调，然后进行判决.这里的抽样判决是直接比较两路信号抽样值的大小，可以不专门设置门限.判决规则应与调制规则相呼应，调制时若规定“1”符号对应载波频率w 1,则接收时上支路的样值较大，应判为“1”；反之则判为“0”.2FSK 信号的非相干解调方框图如图４所示，其可视为由两路2ASK 解调电路组成.这里，两个带通滤波器（带宽相同，皆为相应的2ASk 信号带宽；中心频率不同，分别为w 1、w 2 起分路作用，用以分开两路2ASK 信号. 振荡器f 1选通开关 反相器 想加器 振荡器f 2 选通开关基带信号 2FSK 信号图4 2FSK信号非相干解调方框图2.4 模拟FIR滤波器的设计通过选择菜单上的”Filter/Analog”按扭,可以设计五种模拟滤波器.它们是:巴特沃斯,巴赛尔,切比契夫,椭圆,线性相位.这些滤波器可以是低通、高通或带通,所选滤波器的一般形状由滤波器的类型决定,需要输入的数据是滤波器的极点数、-3db带通或截止频率、相位纹波系数、增益等参数,按”finish”完成设计.低通滤波器：去掉信号中不必要的高频成分，降低采样频率，避免频率混淆，去掉高频干扰.带通滤波器：高通滤波器同低通滤波器的组合.对滤波器而言，所有频率都应是采样速率的分数，即相对的百分比系数.例如，系统的采样速率为1MHZ，所涉及的FIR低通滤波器的截止频率为50KH Z,则滤波器涉及窗口输入的截止频率为0.05（50KH Z/1MH Z）,如果在滤波器前面连接的是抽样器或采样器的图符，则这些图符的频率也必须是滤波器采样速率的分数. 2.5 眼图分析眼图是指利用实验的方法估计和改善（通过调整）传输系统性能时在示波器上观察到的一种图形.观察眼图的方法是：用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形像人的眼睛，故称为“眼图”.从“眼图”上可以观察出码间串扰和噪声的影响，从而估计系统优劣程度.另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能.眼图的“眼睛” 张开的大小反映着码间串扰的强弱.“眼睛”张的越大，且眼图越端正，表示码间串扰越小；反之表示码间串扰越大当存在噪声时，噪声将叠加在信号上，观察到的眼图的线迹会变得模糊不清.若同时存在码间串扰,“眼睛”将张开得更小.与无码间串扰时的眼图相比，原来清晰端正的细线迹，变成了比较模糊的带状线，而且不很端正.噪声越大，线迹越宽，越模糊；码间串扰越大，眼图越不端正.眼图对于展示数字信号传输系统的性能提供了很多有用的信息：可以从中看出码间串扰的大小和噪声的强弱，有助于直观地了解码间串扰和噪声的影响，评价一个基带系统的性能优劣；可以指示接收滤波器的调整，以减小码间串扰.(1) 最佳抽样时刻应在“眼睛” 张开最大的时刻.(2) 对定时误差的灵敏度可由眼图斜边的斜率决定.斜率越大，对定时误差就越灵敏. 在抽样．(3) 时刻上，眼图上下两分支阴影区的垂直高度，表示最大信号畸变.眼图中央的横轴位置应对应判决门限电平.(4) 在抽样时刻上，上下两分支离门限最近的一根线迹至门限的距离表示各相应电平的噪声容限，噪声瞬时值超过它就可能发生错误判决.(5) 对于利用信号过零点取平均来得到定时信息的接收系统，眼图倾斜分支与横轴相交的区域的大小，表示零点位置的变动范围，这个变动范围的大小对提取定时信息有重要的影响.2.6 误码率分析对于二进制双极性信号，假设它在抽样时刻的点平取值为+A或-A（分别对应信码“1或“0”），在-A 和+A之间选择一个适当的电平V d作为判决门限，根据判决准则将会出现以下几种情况：(1) 对“1”码:当X>V d,判为“1”码（正确）;当X<V d,判为“0”码（错误）.(2) 对“0”码:当X<V d,判为“0”码（正确）;当X>V d,判为“1”码（错误）.假设信源发送“1”码的概率为P(1),发送“0”码的概率为P(0)，则二进制基带传输系统的总误码率Pe= P(1) P(0/1)+ P(0) P(1/0) 其中P(0/1)= P(X<V d)，P(1/0) = P(X>V d)3参数的设定(1)模拟信源：正弦函数，频率fs=10hz，幅度A=1V；。

数字通信系统传输误码性能仿真（一）摘要：脉冲幅度调制（PAM）、频移键控（PSK）、正交振幅调制（QAM）等数字信号调制解调模式在经典和现代通信中得到广泛应用。

不同调制方式在不同的条件下传输可靠性能不尽相同。

Matlab/Simulink包含多种仿真模块库，可以对各种通信调制方式的调制解调进行仿真，并验证其传输可靠性能。

关键字：通信系统、仿真、PAM、PSK、QAMAbstract:Digital signal modulation and demodulation modes such as pulse amplitude modulation (PAM), frequency shift keying (PSK), quadrature amplitude modulation (QAM)are widely used in classical and modern communication. The transmission reliability of different modulation are different under different conditions. Matlab/Simulink contains a variety of library of simulation modules for various communications modem modulation to simulate and verify its transmission reliability.Keywords: communication systems, simulation, PAM,PSK,QAM0 引言系统仿真是进行协议标准制定、算法分析优化和产品总体设计的重要步骤，对验证算法和理论的设计性能、缩减设计开发时间、降低总体成本具有重要意义。

传统的系统仿真方法主要使用基于C语言等计算机编程语言的方法，工作量大，效率低，仿真程序的可读性、可靠性、可移植性无法达到现代大中型系统的要求。

数字信号基带传输系统————用根升余弦滤波器实现一、设计目的1.熟悉使用System View软件，了解各功能模块的操作和使用方法。

2.通过实验进一步掌握、了解数字基带传输系统的构成及其工作原理。

3.观察数字基带传输系统接受端的眼图，掌握眼图的主要性能指标。

二、设计内容—用根升余弦滤波器实现用System View建立一个数字基带传输系统仿真电路，信道中加入高斯白噪声（均值为0，均方差可调），分析理解系统各个模块的功能，并通过观察眼图，判断系统信道中的噪声情况。

三、设计原理（一）数字信号基带传输系统原理通信的根本任务是远距离传递信息，因而如何准确地传输数字信息是数字通信的一个重要组成部分。

在数字传输系统中，其传输对象通常是二进制数字信息，它可能来自计算机、网络或其它数字设备的各种数字代码。

也可能来自数字电话终端的脉冲编码信号，设计数字传输系统的基本考虑是选择一组有限的离散的波形来表示数字信息。

这些离散波形可以是未经调制的不同电平信号，也可以是调制后的信号形式。

由于未经调制的脉冲电信号所占据的频带通常从直流和低频开始。

因而称为数字基带信号。

在某些有线信道中，特别是传输距离不太远的情况下，数字基带信号可以直接传送，我们称之为数字信号的基带传输。

而在另外一些信道，特别是无线信道和光信道中，数字基带信号则必须经过调制，将信号频谱搬移到高频处才能在信道中传输。

我们把这种传输称为数字信号的调制传输（或载波传输）。

如果把调制与解调过程看作是广义信道的一部分，则任何数传输系统均可等效为基带传输系统。

因此掌握数字信号的基带传输原理是十分重要的。

通过SystemView 提供的仿真环境对数字基带传输中的某些问题加以仿真、分析，能帮助我们进一步加深对这些抽象概念的理解，并加深感性认识。

二进制数字基带波形都是矩形波，在画频谱时通常只画出了其中能量最集中的频率范围，但这些基带信号在频域内实际上是无穷延伸的。

如果直接采用矩形脉冲的基带信号作为传输码型，由于实际信道的频带都是有限的，则传输系统接收端所得的信号频谱必定与发送端不同，这就会使接收端数字基带信号的波形失真。

基于MATLAB的2ASK数字调制与解调的系统仿真一、本文概述随着信息技术的飞速发展，数字通信在现代社会中扮演着日益重要的角色。

作为数字通信中的关键技术之一，数字调制技术对于提高信号传输的可靠性和效率至关重要。

在众多的数字调制方式中，2ASK （二进制振幅键控）因其实现简单、抗干扰能力强等优点而备受关注。

本文旨在通过MATLAB软件平台，对2ASK数字调制与解调系统进行仿真研究，以深入理解和掌握其基本原理和性能特点。

本文首先介绍了数字调制技术的基本概念，包括数字调制的基本原理、分类和特点。

在此基础上，重点阐述了2ASK调制与解调的基本原理和实现方法。

通过MATLAB编程，本文实现了2ASK调制与解调系统的仿真模型，并进行了性能分析和优化。

在仿真研究中，本文首先生成了随机二进制信息序列，然后利用2ASK调制原理对信息序列进行调制，得到已调信号。

接着，对已调信号进行信道传输，模拟了实际通信系统中的噪声和干扰。

在接收端，通过2ASK解调原理对接收到的信号进行解调，恢复出原始信息序列。

通过对比分析原始信息序列和解调后的信息序列，本文评估了2ASK 调制与解调系统的性能，并讨论了不同参数对系统性能的影响。

本文的仿真研究对于深入理解2ASK数字调制与解调原理、优化系统性能以及指导实际通信系统设计具有重要意义。

通过MATLAB仿真平台的运用，本文为相关领域的研究人员和实践工作者提供了一种有效的分析和优化工具。

二、2ASK数字调制技术原理2ASK（二进制振幅键控）是一种数字调制技术，主要用于数字信号的传输。

它的基本思想是将数字信号（通常是二进制信号，即0和1）转换为模拟信号，以便在模拟信道上进行传输。

2ASK调制的关键在于根据数字信号的不同状态（0或1）来控制载波信号的振幅。

在2ASK调制过程中，当数字信号为“1”时，载波信号的振幅保持在一个较高的水平；而当数字信号为“0”时，载波信号的振幅降低到一个较低的水平或者为零。

数字通信系统的载波同步技术研究与实现数字通信系统的载波同步技术研究与实现摘要：数字通信系统的载波同步技术是保证通信系统正常运行的重要环节。

本文将介绍载波同步技术的基本原理和常见方法，并通过实验仿真的方式进行验证，展示了载波同步技术的实际应用效果。

一、引言在数字通信系统中，载波同步技术是一项基础而重要的技术之一。

载波同步技术的任务是保证发送端和接收端的载波信号在频率、相位和时间上保持一致，从而保证信息的可靠传输。

本文将重点介绍数字通信系统中的载波同步技术研究与实现。

二、载波同步技术的基本原理1. 频率同步频率同步是指在数字通信系统中实现发送端和接收端载波信号频率的一致性。

频率同步的主要目标是使接收端能够正确地解调出发送端传输的数字信号。

常见的频率同步方法包括：（1）基于周期和滤波器的频率同步方法：通过对接收信号进行周期测量，并利用滤波器对测量值进行平滑处理，从而得到准确的频率估计值。

（2）基于导频信号的频率同步方法：发送端在发送信号的头部添加导频信号，接收端通过检测导频信号的相位偏移来进行频率同步。

（3）基于相位锁定环的频率同步方法：利用相位锁定环对接收信号进行相位差测量，并通过反馈控制来实现频率同步。

2. 相位同步相位同步是指在数字通信系统中实现发送端和接收端载波信号相位的一致性。

相位同步的主要目标是在频率同步的基础上，使接收端能够正确地解调出发送端传输的数字信号。

常见的相位同步方法包括：（1）基于动态符号定时的相位同步方法：利用接收信号中的信号能量进行符号定时，从而得到准确的相位估计值。

（2）基于导频信号的相位同步方法：发送端在发送信号的头部添加导频信号，接收端通过检测导频信号的相位偏移来进行相位同步。

（3）基于相位锁定环的相位同步方法：利用相位锁定环对接收信号进行相位差测量，并通过反馈控制来实现相位同步。

三、载波同步技术的实现方法在实际的数字通信系统中，为了实现载波同步，通常会采用组合多种同步方法的方式。

载波名词解释
载波，即传输信息信号的基频信号。

在通信系统中，当一个信号要经过传输时，通常需要将该信号调制到一个高频载波上，以便在传输过程中减小信号的衰减，同时也方便信号的处理和复用。

载波可以分为模拟载波和数字载波两种类型。

1. 模拟载波：在模拟通信系统中，信号通常是连续的模拟波形。

为了能够传输这种模拟信号，需要将其调制到一个高频载波上。

通过调制过程，原始信号的波形特征会被转移到载波上，从而形成一个带有原始信息的模拟载波信号。

2. 数字载波：在数字通信系统中，信号通常是离散的数字序列。

为了能够传输这种数字信号，需要经过调制过程将其转换为模拟载波信号或数字载波信号。

数字载波可以通过调制方法将数字信息映射为不同的载波状态，例如调幅、调频、调相等调制方法。

载波的频率通常选取在合适的范围内，以便在传输过程中具有较好的传播性能和抗干扰能力。

在无线通信系统中，载波频率的选择和规划是非常重要的，涉及到频谱资源的利用和频段分配等问题。

实验一：模拟调制系统设计分析振幅调制系统（常规AM）1.实验要求根据设计要求应用软件搭建模拟调制、解调（相干）系统，运行系统观察各点波形并分析频谱，改变参数研究其抗噪特性。

2.实验原理(1)AM信号的表达式、频谱及带宽在图1-1中，若假设滤波器为全通网络（＝1），调制信号叠加直流后再与载波相乘，则输出的信号就是常规双边带条幅信号。

AM调制器模型如图3-2所示。

图1-1 AM调制器模型AM信号的时域和频域表达式分别为：式中，为外加的直流分量；可以是确知信号也可以是随机信号。

AM信号的典型波形和频谱分别如图1-2（a）、（b）所示，图中假定调制信号的上限频率为。

显然，调制信号的带宽为图1-2 AM波形和频谱由图1-2（a）可见，AM信号波形的包络与输入基带信号成正比，故用包络检波的方法很容易恢复原始调制信号。

但为了保证包络检波时不发生失真，必须满足，否则会出现过调幅而失真。

AM信号的频谱是由载频分量和上、下两个边带组成（通常称频谱中画斜线的部分为上边带，不画斜线的部分为下边带）。

上边带的频谱与原调制信号的频谱结构相同，下边带是上边带的镜像。

显然，无论是上边带还是下边带，都含有原调制信号的完整信息。

故AM信号是带有载波的双边带信号，它的带宽为基带信号带宽的两倍，即：式中，为调制信号的带宽，为调制信号的最高频率。

(2)AM信号的解调调制过程的逆过程叫做解调。

AM信号的解调是把接收到的已调信号还原为调制信号。

AM信号的解调方法有两种：相干解调和包络检波解调。

在这里我们采用的是想干解调。

由AM信号的频谱可知，如果将已调信号的频谱搬回到原点位置，即可得到原始的调制信号频谱，从而恢复出原始信号。

解调中的频谱搬移同样可用调制时的相乘运算来实现。

相干解调的原理框图如图1-3所示图1-3 相干解调原理图将已调信号乘上一个与调制器同频同相的载波，得由上式可知，只要用一个低通滤波器，就可以将第1项与第2项分离，无失真的恢复出原始的调制信号3.实验内容与分析(1)实验图如下所示：加法器20以及其上面部分为AM调制，23为信号源1KHZ，幅度2伏；09为载波15KHZ，幅度5伏。

模拟信号数字传输系统的主要功能模
块
模拟信号数字传输系统的主要功能模块包括以下几个部分：
1. 模拟信号调理：该模块负责对输入的模拟信号进行预处理，包括滤波、放大、衰减等操作，以确保信号的质量和可传输性。

2. 模数转换器（ADC）：将模拟信号转换为数字信号的关键组件。

ADC 对输入的模拟信号进行采样，并将其量化成离散的数字值。

3. 数字信号处理：对数字信号进行处理和优化，以提高传输的效率和可靠性。

这可能包括滤波、纠错编码、数据压缩等操作。

4. 信道编码：在数字信号上添加冗余信息，以提高信号在传输过程中的抗干扰能力。

信道编码可以采用各种技术，如卷积编码、 Reed-Solomon 编码等。

5. 调制与解调：将数字信号调制到适合传输的载波上，以便在信道中传输。

在接收端，解调模块将接收到的已调信号解调成原始的数字信号。

6. 信道：实际传输数字信号的介质，可以是有线电缆、无线电磁波、光纤等。

7. 信道均衡：补偿信道对信号的影响，如衰减、延迟和相位失真等。

均衡器通过对接收信号进行处理，以恢复原始信号的特征。

8. 时钟恢复：从接收的数字信号中提取时钟信息，用于同步数据的采样和处理。

9. 数字信号解调：将接收到的数字信号解调成原始的数字数据。

10. 数模转换器（DAC）：将数字信号转换回模拟信号，以便输出或进一步处理。

11. 模拟信号输出：将转换后的模拟信号输出到适当的设备或系统中。

这些功能模块协同工作，实现了模拟信号的数字传输和处理。

通过对信号进行数字化处理，可以提高传输的可靠性、降低噪声干扰，并实现更高效的数据传输。
