蒸汽锅炉烟管泄漏原因分析及具体对策
集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-

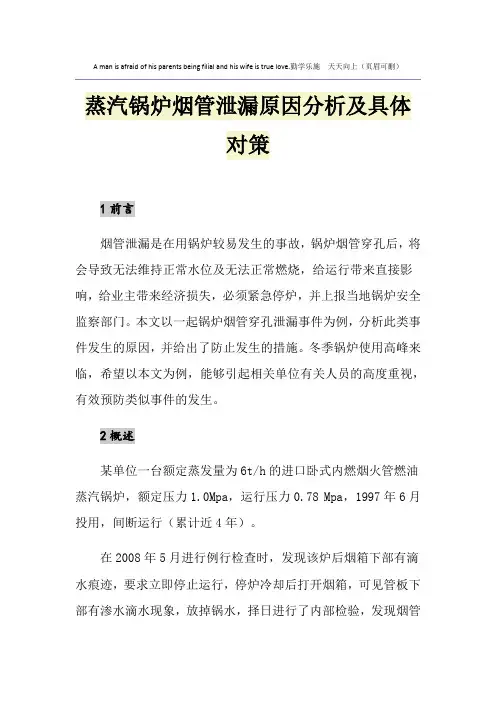

蒸汽锅炉烟管泄漏原因分析及具体对策1前言
烟管泄漏是在用锅炉较易发生的事故，锅炉烟管穿孔后，将会导致无法维持正常水位及无法正常燃烧，给运行带来直接影响，给业主带来经济损失，必须紧急停炉，并上报当地锅炉安全监察部门。本文以一起锅炉烟管穿孔泄漏事件为例，分析此类事件发生的原因，并给出了防止发生的措施。冬季锅炉使用高峰来临，希望以本文为例，能够引起相关单位有关人员的高度重视，有效预防类似事件的发生。
2概述
某单位一台额定蒸发量为6t/h的进口卧式内燃烟火管燃油蒸汽锅炉，额定压力1.0Mpa，运行压力0.78Mpa，1997年6月投用，间断运行（累计近4年）。
在2008年5月进行例行检查时，发现该炉后烟箱下部有滴水痕迹，要求立即停止运行，停炉冷却后打开烟箱，可见管板下部有渗水滴水现象，放掉锅水，择日进行了内部检验，发现烟管发生腐蚀穿孔泄漏，具体位置为二回程入口从上向下最后一排、从左向右第2根，同时发现该炉二回程烟管水侧靠近回燃室端存在溃疡状氧腐蚀。
3检验及分析
3.1宏观检验
烟管穿孔部位在靠近管子与管板连接的焊缝处，在穿孔部位存在灰褐色腐蚀产物，刮下腐蚀产物后呈腐蚀凹坑，最深2.9mm，在穿孔部位附
近切割截取横断面样管，可见腐蚀凹坑的腐蚀起源于管子外壁，位于焊缝旁，腐蚀凹坑底部壁厚明显减薄，最薄处已穿透。
现场将渗漏烟管抽出后，可以看到烟管除穿孔部分外，其它部位的外表面也明显散布多处凹坑，凹坑内有层状覆盖物，疑似腐蚀产物。
由于手段所限，尚未能对抽出管段进行进一步的化学成分分析和金相分析，但是由于该锅炉已经正常运行10年，初步判定管子的原材料金相组织正常，化学和力学性能正常，间接可以排除材质原因。
3.2资料调查
现场检查该台锅炉的产品质量证明文件，发现该台锅炉产品具有完备的材质证明和检验证明，文件资料齐全，烟管使用符合德国
TRD201St37.8,规格φ63.5×2.9mm，相当于国内20#锅炉管
（GB3087）。
3.3运行调查
由于设有备用炉，该锅炉并非长时间满负荷运行，全年运行状态为间歇使用，每年合计运行期约为4个月，运行期间蒸汽压力保持范围为0.68～0.78Mpa。
该炉配美国原装钠离子交换器，运行正常，在交换器软水出水点取水化验，结果合格。
