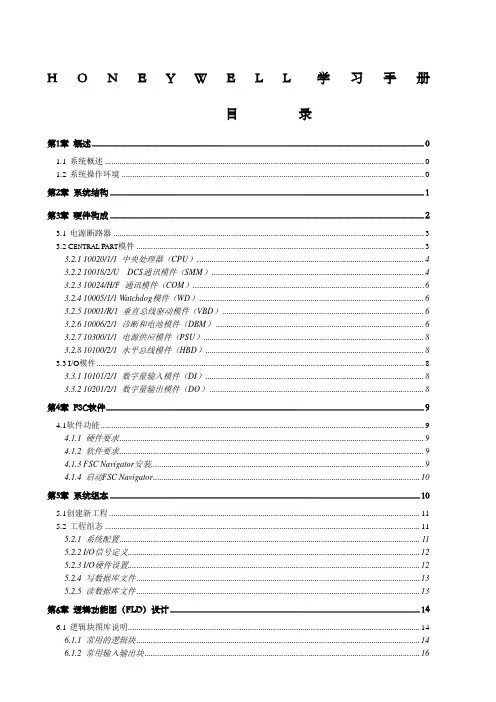

H O N E Y W E L L学习手册目录第1章概述 01.1系统概述 01.2系统操作环境 0第2章系统结构 (1)第3章硬件构成 (2)3.1电源断路器 (3)3.2C ENTRAL P ART模件 (3)3.2.1 10020/1/1 中央处理器(CPU) (4)3.2.2 10018/2/U DCS通讯模件(SMM) (4)3.2.3 10024/H/F 通讯模件(COM)............................................................................................................. .63.2.4 10005/1/1 Watchdog模件(WD) (6)3.2.5 10001/R/1 垂直总线驱动模件(VBD) (6)3.2.6 10006/2/1 诊断和电池模件(DBM) (6)3.2.7 10300/1/1 电源供应模件(PSU) (8)3.2.8 10100/2/1 水平总线模件(HBD) (8)3.3I/O模件 (8)3.3.1 10101/2/1 数字量输入模件(DI) (8)3.3.2 10201/2/1 数字量输出模件(DO) (8)第4章FSC软件 (9)4.1软件功能 (9)4.1.1 硬件要求 (9)4.1.2 软件要求 (9)4.1.3 FSC Navigator安装 (9)4.1.4 启动FSC Navigator (10)第5章系统组态 (10)5.1创建新工程 (11)5.2工程组态 (11)5.2.1 系统配置 (11)5.2.2 I/O信号定义 (12)5.2.3 I/O硬件设置 (12)5.2.4 写数据库文件 (13)5.2.5 读数据库文件 (13)第6章逻辑功能图(FLD)设计 (14)6.1逻辑块图库说明 (14)6.1.1 常用的逻辑块 (14)6.1.2 常用输入输出块 (16)6.1.3 常用传输球 (16)6.2FLD组态说明 (17)第7章编译应用程序 (18)第8章装载应用程序 (19)8.1程序分类 (19)8.2程序装载步骤 (19)第9章FSC系统启停 (20)9.1系统上电 (20)9.2FSC系统启动 (19)9.3FSC系统停机 (20)第10章在线环境 (21)10.1在线功能 (21)10.2进入在线环境 (21)10.3在线状态说明 (22)第11章SM组态 (23)11.1UCN节点组态 (23)11.2SM BOX点组态 (24)11.2.1 各类点所占的PU数 (24)11.2.2 点分配原则 (26)11.3过程点组态 (26)第12章SM启停 (27)12.1SM启动步骤 (27)12.2SM停机步骤 (27)第13章FSC维护 (28)13.1更换模件 (28)13.1.1 严禁带电插拔的模件 (28)13.1.2 可带电插拔的模件 (28)13.2信号检测 (28)13.2.1 状态指示 (28)13.2.2 信号测量 (29)13.3故障诊断 (29)13.4辅操台操作 (29)定义1. FSC全称FAIL SAFE CONTROL,即故障安全控制,是由美国HONEYWELL公司研制开发的安全控制系统,主要用于装置的联锁自保控制。

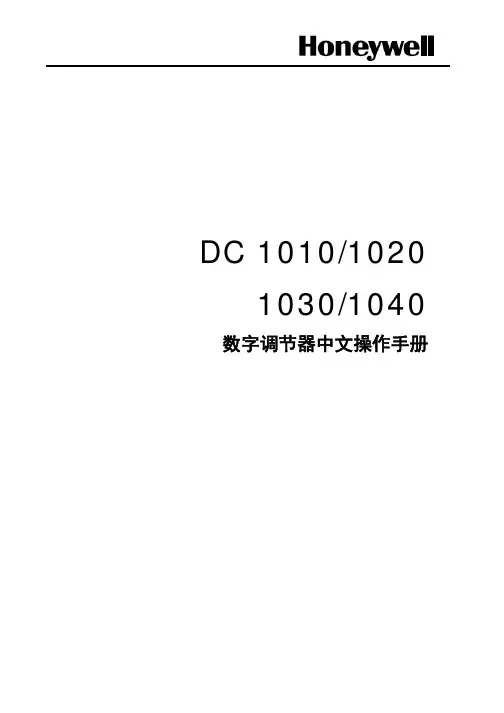

DC 1010/1020 1030/1040数字调节器中文操作手册1 123 345 567 7假设SET8.3=1,SP值西安市将被改成PV值显示。
达到期望SP值的时间将被减少。
达到SP值的剩余时间显示在参数‘TMER’中。
在此,倒计数的时间是与PV值相关,而不是程序段。
89 96.2.3 代码 11 : 偏离高限报警不禁止偏离低限报警禁止6.2.4 代码02 :偏离低限报警不禁止6.2.5 代码12 :高/低限报警禁止6.2.6 代码03 :高/低限报警不禁止6.2.7 代码13 :高低值范围内报警6.2.8 代码04/14 :绝对值高报警禁止6.2.9 代码05 :绝对值高报警不禁止6.2.10 代码15 :程序结束Program EndALii) 在输入等级(INPUT LEVEL )中设定 “ALD 3 = 9” iii) 然后, “AL 3” 菜单将不显示范围 = 00.00~99.99 (℃/minute)如果不用 RAMP 功能, 则设定 ALD 3= 0PV SP8.2.2 SOAKi) ALD1/ALD2 = 19 ii) 则, AL1/AL2 将不显示范围 = 00.00~99.59 (hour/minute)PVSP例如:SP = 100°C, RAMP = 10.00°CTime(minute) = 10 minute Æ AL1 = 00.10 PV = 25°C7.3远程 SP 值设定功能8.3.1 硬件必须已经安装8.3.2 设定 ‘INP2’ 为 1或 2 (ANL2, ANH2 用于标定)8.3.3SET 0.3 = 1 即远程SP 值设定来自第二路输入(INP2)回路 (*SET 0.3 = 0 即本地SP 值设定)7.4 报警计时器 ALT1/ALT2/ALT3 说明8.4.1 ALT 1 = 0 即如果AL 1为开(ON )则‘闪烁报警’ 8.4.2 ALT 1 = 99.59 即如果AL 1为开(ON )则‘持续报警’ 8.4.3ALT 1 = 00.01~99.58 即AL 1的值是延迟时间 (* 用于有较大电磁干扰(EMI )影响控制器的场合)7.5 ‘SET A ’功能 PV SP 设定SET A.4 = 0 ,则程序运行报警 设定SET A.3 = 1, 则AL3继电器取反 设定SET A.2 = 1, 则AL2继电器取反 设定SET A.1 = 1, 则AL1继电器取反 仅用于程序模式DC1010 不适用 仅用于 ‘a’ 触点设定SET A.4 = 1 ,则程序结束报警7.6 ‘SET 8’功能 8.6.1 SET 8.1 = 0 无SET 8.1 = 1 程序重复运行 8.6.2SET 8.2 = 0 无 (仅用于程序模式) SET 8.2 = 1有停电接入功能8.6.3SET 8.3 = 0 由零点启动 (仅用于程序模式) SET 8.3 = 1由PV 值启动 8.6.4SET 8.4 = 0 无SET 8.4 = 1显示将改变为单显示。
DC 1010/1020 1030/1040数字调节器中文操作手册1 123 345 567 7假设SET8.3=1,SP值西安市将被改成PV值显示。
达到期望SP值的时间将被减少。
达到SP值的剩余时间显示在参数‘TMER’中。
在此,倒计数的时间是与PV值相关,而不是程序段。
89 96.2.3 代码 11 : 偏离高限报警不禁止偏离低限报警禁止6.2.4 代码02 :偏离低限报警不禁止6.2.5 代码12 :高/低限报警禁止6.2.6 代码03 :高/低限报警不禁止6.2.7 代码13 :高低值范围内报警6.2.8 代码04/14 :绝对值高报警禁止6.2.9 代码05 :绝对值高报警不禁止6.2.10 代码15 :程序结束Program EndALii) 在输入等级(INPUT LEVEL )中设定 “ALD 3 = 9” iii) 然后, “AL 3” 菜单将不显示范围 = 00.00~99.99 (℃/minute)如果不用 RAMP 功能, 则设定 ALD 3= 0PV SP8.2.2 SOAKi) ALD1/ALD2 = 19 ii) 则, AL1/AL2 将不显示范围 = 00.00~99.59 (hour/minute)PVSP例如:SP = 100°C, RAMP = 10.00°CTime(minute) = 10 minute Æ AL1 = 00.10 PV = 25°C7.3远程 SP 值设定功能8.3.1 硬件必须已经安装8.3.2 设定 ‘INP2’ 为 1或 2 (ANL2, ANH2 用于标定)8.3.3SET 0.3 = 1 即远程SP 值设定来自第二路输入(INP2)回路 (*SET 0.3 = 0 即本地SP 值设定)7.4 报警计时器 ALT1/ALT2/ALT3 说明8.4.1 ALT 1 = 0 即如果AL 1为开(ON )则‘闪烁报警’ 8.4.2 ALT 1 = 99.59 即如果AL 1为开(ON )则‘持续报警’ 8.4.3ALT 1 = 00.01~99.58 即AL 1的值是延迟时间 (* 用于有较大电磁干扰(EMI )影响控制器的场合)7.5 ‘SET A ’功能 PV SP 设定SET A.4 = 0 ,则程序运行报警 设定SET A.3 = 1, 则AL3继电器取反 设定SET A.2 = 1, 则AL2继电器取反 设定SET A.1 = 1, 则AL1继电器取反 仅用于程序模式DC1010 不适用 仅用于 ‘a’ 触点设定SET A.4 = 1 ,则程序结束报警7.6 ‘SET 8’功能 8.6.1 SET 8.1 = 0 无SET 8.1 = 1 程序重复运行 8.6.2SET 8.2 = 0 无 (仅用于程序模式) SET 8.2 = 1有停电接入功能8.6.3SET 8.3 = 0 由零点启动 (仅用于程序模式) SET 8.3 = 1由PV 值启动 8.6.4SET 8.4 = 0 无SET 8.4 = 1显示将改变为单显示。
VG-ECL-SC-QS 版本 C6/12Voyager 9520/40Voyager GS9590Eclipse 5145快速入门指南入门指南连接扫描枪之前请关闭计算机电源,然后在扫描枪完全连接后打开计算机电源。
连接扫描枪USB:键盘口:可选适配器电缆读取技巧调用默认值扫描启用出厂默认值,然后扫描恢复默认值以重置所有标准产品默认设置。
调用默认值接口选择USB键盘口OEM默认值键盘的国家/地区设置扫描条码,选择下面的某个键盘国家/地区设置模板。
有关其他的键盘国家/地区设置,请参阅《配置指南》。
ALT 模式注:在扫描适当的键盘国家 / 地区代码后,扫描“ALT 模式”。
如果条码中包含扩展 ASCII 码表的特殊字符,例如带重音符的 e (è),请扫描“ALT 模式开启”条码。
随即便会输出带特殊字符的数据。
RS232通信命令开启扫描下列某个条码,将您的扫描枪设为在每个条码前添加或删除文本开始符或者 AIM 、NCR 或 Nixdorf 标识符。
扫描下列某个条码,将您的扫描枪设为在每个条码后添加或删除回车符、换行、制表符或者文本结束符。
用户可配置的前缀/后缀进行数据传输时可以添加或指派一个或两个前缀或后缀。
对于前缀和后缀,请使用下面带 3 代码字节序列的某个代码(代表所需字符)(请参见ASCII 转换图,下页)。
(要添加其他前缀/后缀字符,请参阅《single-line configuration guide 》。
) 扫描“进入/退出编程”条码,即可开始。
随后将 ASCII 字符的十进制等值3位数扫描到带代码字节条码的适当字符位置(请参见代码字节,下页)。
若要保存,请再次扫描“进入/退出编程”条码。
示例:要添加星号 (*) 作为前缀,请扫描条码:1.进入/退出编程2.可配置的前缀 #13.代码字节 04.代码字节 45.代码字节 26.进入/退出编程补码请扫描下面某个条码,为您的扫描枪编程 2 位或 5 位条码补码。
Xenon 1902充电基座:COB01, CCB01-010BT无线面积成像系统快速入门指南Crdlss-NG2D-SC-QS Rev C1/12注:有关清洁设备的信息,请参阅用户指南。
有关本文档的本地化语言版本,请访问。
入门指南连接底座之前请关闭计算机电源,然后在底座完全连接后打开计算机电源。
连接底座并打开电源后,将扫描枪放在底座中以建立链接。
底座上的绿色指示灯开始闪烁,表示扫描枪的电池正在充电。
供电装置(如果包括)注:如有必要,电源需要额外订购1234读取技巧为了获得良好的读取效果,取景器投射出的瞄准光束应对准条码正中,不过可以以任何方向瞄准以便读取。
将扫描枪对准条码,按动触发器,使瞄准光束位于条码的正中。
扫描枪越接近条码,瞄准光束越小;扫描枪越远离条码,瞄准光束越大。
如果条码较小,应使扫描枪靠近条码;如果条码较大,扫描枪应离条码远一点,这样更容易正确读取条码。
如果条码反射度高(例如,镀膜的),您可能需要以某一角度倾斜扫描枪,以便成功扫描条码。
注:扫描条码时,如果扫描枪嘀嘀响了 3 次,说明没有成功建立链接。
如果扫描枪响了一次,说明已成功建立链接。
标准产品默认设置以下条码可重置所有标准产品默认设置。
标准产品默认设置5RS485 接口RS485 接口默认为端口 5B 。
如果您有一个 IBM POS 终端使用端口 9B ,则须扫描下面相应的条码,以设置该终端,然后将收银机断电重启。
注:有关其它 RS485 接口选择,请参见我们的网站 提供的针对您所购买产品的用户指南。
IBM 端口 9B HHBCR-1 接口IBM 端口 9B HHBCR-2 接口6键盘的国家/地区设置扫描下面的键盘的国家/地区设置条码,然后扫描第12页中的数字条码,接着扫描保存条码,以便对您所在的国家/地区的键盘进行设置。
原则上,在除美国以外的国家/地区,扫描器不支持以下字符:@ | $ # { } [ ] = / ‘ \ < > ~.注:有关国家/地区代码的完整列表,请参见我们的网站 提供的针对您所购买产品的用户指南。
Dolphin®6100 移动数据终端随机系统 Windows CE® 5.0快速入门指南™1Dolphin 6100 移动数据终端快速入门指南打开装箱验证装箱中是否包含以下物品:•Dolphin 6100 移动数据终端(终端机)•主电池组(7.4 v 锂离子电池)•AC 交流主电源•当地适用的电源转换插头注:请确保保管好原包装,以便在 Dolphin 终端需要返修时提供;有关详细信息,请参见第 6 页。
Dolphin 6100 前面板LED28 键数字键盘)导航键扫描键2Dolphin 6100 后面板Dolphin 6100右侧面板和左侧面板扬声器已装入电池手指形槽手带(随附触控笔)图像引擎窗口记忆卡盖耳机插孔右侧左侧3Dolphin 6100 底部连接器步骤 1:安装主电池6100 移动数据终端产品随附了一个与设备分开包装的电池。
要安装电池,松开手带,把螺栓向上转动拆下电池盖,将电池标签面朝上插入电池,然后放回电池盖。
建议您使用 Honeywell 锂离子电池组。
使用任何非 Honeywell 电池可能导致超出保修范围的损坏。
DC!4步骤 2:将电池充电Dolphin 终端随附的主电池组和内部备用电池的电量均已充分释放(完全没电)。
在第一次使用前,请使用 Dolphin 充电电缆给主电池组充电,取决于您的电池,充电时间至少为 4 或 6 个小时。
建议您使用 Honeywell 外围设备、电源线和电源适配器。
使用任何非 Honeywell 外围设备、电源线或电源适配器可能导致超出保修范围的损坏。
步骤 3:启动终端终端一通电便开始启动并自动运行。
不要按任何键或中断启动过程。
启动过程完成后,“桌面”屏幕会出现且终端可供随时使用。
重置设备软重置:用触控笔按下后放开 Reset (重置)按钮。
这会重置 RAM 内存并重新加载操作系统。
硬重置:用触控笔按住 Reset (重置)按钮,然后按下后放开Power (电源)。
Xenon 1902充电基座:COB01, CCB01-010BT无线面积成像系统快速入门指南Crdlss-NG2D-SC-QS Rev C1/12注:有关清洁设备的信息,请参阅用户指南。
有关本文档的本地化语言版本,请访问。
入门指南连接底座之前请关闭计算机电源,然后在底座完全连接后打开计算机电源。
连接底座并打开电源后,将扫描枪放在底座中以建立链接。
底座上的绿色指示灯开始闪烁,表示扫描枪的电池正在充电。
供电装置(如果包括)注:如有必要,电源需要额外订购1234读取技巧为了获得良好的读取效果,取景器投射出的瞄准光束应对准条码正中,不过可以以任何方向瞄准以便读取。
将扫描枪对准条码,按动触发器,使瞄准光束位于条码的正中。
扫描枪越接近条码,瞄准光束越小;扫描枪越远离条码,瞄准光束越大。
如果条码较小,应使扫描枪靠近条码;如果条码较大,扫描枪应离条码远一点,这样更容易正确读取条码。
如果条码反射度高(例如,镀膜的),您可能需要以某一角度倾斜扫描枪,以便成功扫描条码。
注:扫描条码时,如果扫描枪嘀嘀响了 3 次,说明没有成功建立链接。
如果扫描枪响了一次,说明已成功建立链接。
标准产品默认设置以下条码可重置所有标准产品默认设置。
标准产品默认设置5RS485 接口RS485 接口默认为端口 5B 。
如果您有一个 IBM POS 终端使用端口 9B ,则须扫描下面相应的条码,以设置该终端,然后将收银机断电重启。
注:有关其它 RS485 接口选择,请参见我们的网站 提供的针对您所购买产品的用户指南。
IBM 端口 9B HHBCR-1 接口IBM 端口 9B HHBCR-2 接口6键盘的国家/地区设置扫描下面的键盘的国家/地区设置条码,然后扫描第12页中的数字条码,接着扫描保存条码,以便对您所在的国家/地区的键盘进行设置。
原则上,在除美国以外的国家/地区,扫描器不支持以下字符:@ | $ # { } [ ] = / ‘ \ < > ~.注:有关国家/地区代码的完整列表,请参见我们的网站 提供的针对您所购买产品的用户指南。

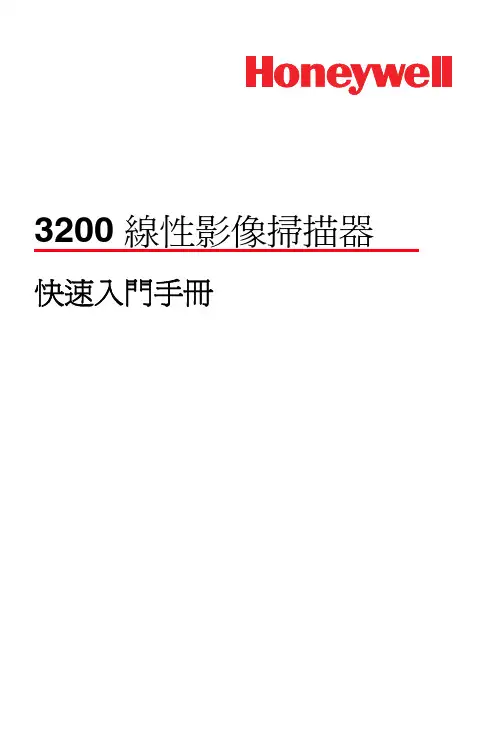

3200 線性影像掃描器快速入門手冊DisclaimerHoneywell International Inc. (“Honeywell”) reserves the right to make changes in specifications and other information contained in this document without prior notice, and the reader should in all cases consult Honeywell to determine whether any such changes have been made. The information in this publication does not represent a commitment on the part of Honeywell. Honeywell shall not be liable for technical or editorial errors or omissions contained herein; nor for incidental or consequential damages resulting from the furnishing, performance, or use of this material.This document contains proprietary information that is protected by copyright. All rights are reserved. No part of this document may be photocopied, reproduced, or translated into another language without the prior written consent of Honeywell.©2008Honeywell International Inc.All rights reserved. Web Address: /aidc產品代理規範遵循EuropeCE 標誌代表本裝置符合 2004/108/EC EMC 指令,遵循標準 EN55022 CLASS B、EN55024、EN61000-3-2 和 EN61000-3-3。
参考答案系统操作1、HM的复位和启动HM的复位:1)进入系统状态画面将HM SHUTDOWN两次使HM处于FAIL状态.2)按节点电源上的复位(RESET)按钮。
HM的启动:1)打开节点卡件箱的交流电源。
2)打开HM节点电源。
3)由于HM具有自启动功能,因此,HM上电后可以自行启动。
4)等待一段时间,直到该HM的LCN地址显示正确后查看系统状态画面,若HM状态OK说明HM已启动完毕。
2、US的复位通过按US操作员键盘上的复位(RESET)按钮。
从HM启动一台US的方法1)打开US卡件箱的交流电源。
2)打开该US的节点电源,等待直到该节点的LCN地址显示正确。
3)按一下操作员键盘上的LOAD键,此时CRT上出现:“N,1,2,3,4,X?”询问启动文件从哪里存取?4)输入N后按ENTER键5)等待一会后CRT上出现“OPR,ENG,UNP,X?”询问该US装载何种属性?6)输入O(OPR)为操作员属性或E(ENG)为工程师属性或U(UNP)为万能属性,然后ENTER。
7)等待一段时间,直到操作台状态显示画面中相应的US状态为OK则该US启动完毕。
从快速启动盘启动一台US的方法1)打开US卡件箱的交流电源。
2)打开该US的节点电源,等待直到该节点的LCN地址显示正确。
3)将快速启动盘插入ZIP驱动器4)按一下操作员键盘上的LOAD键,此时CRT上出现:“N,1,2,3,4,X?”5)输入插有快速启动盘的ZIP驱动器号后按ENTER键6)等待一会后CRT上出现“OPR,ENG,UNP,X?”询问该US装载何种属性?7)输入O(OPR)为操作员属性或E(ENG)为工程师属性或U(UNP)为万能属性,然后ENTER。
8)等待一段时间,直到操作台状态显示画面中相应的US状态为OK则该US启动完毕。
从一台US上启动另一台US的方法1)按CONSOLE STATUS键进入控制台状态显示画面。
2)选择需启动的US节点确认该US节点处于POW ON状态。
PREK5966CH 4/07 Rev. AADEMCO LYNXRIEN-CH安防系统快速指南 概述本快速指南通过使用默认安装设置,提供安装的基本操作步骤,可以帮助您简单快捷地安装可充电LYNXRIEN-CH。
需要更多详细信息和重要提示,请参考LYNXRIEN-CH安装指南。
安装LYNXRIEN-CH安装和电路连接步骤动作1. 如下安装控制器:a. 从底板上分离出前面板,并从前面板上拔下电缆提示:切勿从电路板上的对外连接器上拔下带式电缆,只能从主机前面板拔下电缆。
b. 安装后盖.2. 按如下步骤进行线路连接:a. 将拨入电话线连接到8位置插孔或端子2(TIP)和3(RING)。
b. 将手提电话线连接到RJ11插孔或端子4(TIP)和5(RING)。
提示:对于完全线路抢占,请查阅安装说明c. 如果使用,请将压电轰鸣器连接到端子10(+)和11(-)d. 如果使用,请将闹铃连接到端子11 (–)和12 (+).e. 将交流变压器的导线连接到端子15和16.3. 按如下步骤连接电源:a. 取下电池固定器。
b. 从底板上的胶带上撕下陈片。
c. 将电池组插入底板。
d. 安装电池固定器。
e. 将电池接头插入接线印刷电路板上的插座。
f. 小心地将带状电缆重新连接到主机前面板接头上(正确对准红线)。
g. 所有线路连接完毕后,将主机前面板卡入底板,使其被卡扣固定。
h. 将变压器插入一个 24 小时 220V交流无开关插座。
注: 充电式电池组需要 48 小时来充足电。
在四小时内或进入测试模式时,“电池低电压”信息会消失。
LYNXRIEN-CH 线路连接系统编程步骤动作1. 按如下步骤设置编程默认值:a. 进入编程模式: 安装人员代码 + 8 0 0。
b. 按*97,然后按1-4中一位数字,从LYNXRIEN-CH 设置默认值表中选择默认值。
2. 按如下步骤设置可变数据字段:a. RF 住宅ID代码 – 按 *24, 然后输入无线键盘需要的两位RF住宅ID。
Honeywell测厚仪系统操作说明系统开机程序:1。
合工厂220VAC总电源,合主机220V主电源,合显示器电源,启动服务器。
系统将自动启动Windows2000和RAE操作系统。
2。
合IO控制柜内CD控制和MD控制220VAC电源,合 Cast 扫描架MSS柜220VAC电源,合Film扫描架MSS柜电源,合Film扫描架交流220VAC电源。
系统停机程序:1。
在RAE 操作界面上点击登陆为研发员(Developer),输入密码*** ,点击,点击系统停止(System Stop)按钮,然后点击OK,关闭RAE操作系统。
2。
点击Windows2000的开始菜单Start…,点击shutdown,然后点击OK,关闭windows2000操作系统,服务器电源自动断电。
3。
关闭显示器电源,关闭Cast 扫描架MSS柜电源,关闭Film扫描架MSS柜电源,关闭Film扫描架交流220VAC电源,关闭CD控制和MD控制电源。
注意:为保证测厚仪的正常运行,1。
必须保证压缩空气的正常提供,要求压力保持在4公斤以上。
2。
定期用酒精和脱脂棉将上下头窗口膜擦干净。
3。
如有过程报警(SS1 Safety Foult),可点击,再在画面上点击“复位清除传感器安全保护(Restart MSS to clear safety fault)”来清除报警。
4。
如有意外停电,请先按停机程序关闭系统,待电源恢复后,按开机程序要求开机。
品种更换快捷键 “Simple Recipe Change”这个按键用于显示快捷品种更换画面,通过一个按键可以方便地完成以下的一系列动作:结束当前运行的品种、检索和下载新的品种、启动新品种。
如果只需要改变品种参数而不启动品种或者在下载前需要检查或更改品种参数,请使用品种更换(Recipe Change)画面。
使用快捷品种更换画面的步骤如下:1.选定品种的组别(如果有多于一个的品种组别);2.从该组别的清单里选定新的品种;3.选“OK”结束当前品种并下载和启动新品种;4.选“Cancel”退出画面而保留原有品种。
OH460有线影像式扫描枪快速入门指南OH460-CN-QS-01 Rev A1/21代理型号:OH460注意:有关清洁设备的信息,请参阅《用户指南》。
开始使用连接扫描枪之前请关闭计算机电源,然后在扫描枪完全连接后打开计算机电源。
电源组件(如果包括)连接扫描枪USBRS232串口:USB接口扫描以下条码,您可以更改为不同类型的USB接口。
USB键盘接口USB HID USB串口RS232接口扫描以下条码,您可以更改为不同类型的RS232接口。
RS232读取技巧为获得良好的读取效果,取景器投射出的瞄准光束应对准条码正中,不过可以从任何方向瞄准以便读取。
将扫描器对准条码,确保瞄准光束位于条码的正中,然后按下按钮。
扫描枪越接近条码,瞄准光束越小;同理当扫描枪越远离条码,瞄准光束越大。
若条码较小,应使扫描枪靠近条码;若条码较大,应使扫描枪稍微远离条码,以便更加容易读取。
若条码表面反光度高(例如,镀膜),则可能需要以适当的角度倾斜扫描枪,以便成功扫描条码。
标准产品默认设置扫描以下条码,可以将所有标准产品恢复到默认设置。
标准产品键盘的国家/地区扫描下面相应的国家/地区条码,以针对您所在的国家/地区或语言设置键盘。
默认情况下,国家字符替换用于以下字符:# $ @ [ ] \ | ^ ‘ { } ~参考《用户指南》中的ISO 646字符替换表,查看每个国家或地区的字符替换。
美国(默认)比利时丹麦芬兰法国德国/奥地利英国意大利挪威西班牙瑞士注意:有关国家/地区代码的完整列表,请参阅产品的《用户指南》。
触发器以下条码允许您在手动触发– 常规模式(需按下按钮进行读取)或演示模式(扫描枪在检测到条码后激活)下使用扫描枪。
手动触发–常规(默认)演示模式流呈现模式后缀若您希望条码后有一个回车符,请扫描添加回车符后缀条码。
若要在条码后添加制表符,请扫描添加制表符后缀条码。
否则,请扫描删除后缀条码,以删除后缀。
添加回车符后缀添加制表符后缀删除后缀将条码 ID 前缀添加到所有码制若希望一次将条码 ID 前缀添加到所有码制,请扫描以下条码。
3820, 3820i, 4820, 4820i Cordless Imaging Systems快速入門手冊附註: 如需有關清潔裝置的資訊,請參閱您的使用手冊。
事前準備關閉電腦後連接基座,基座連接完畢後再度啟動電腦。
基座連接完畢且電源開啟後,將成像器置於基座以建立連線。
基座的綠色 LED 會閃爍,表示成像器的電池正在充電。
USB 連接1Keyboard Wedge 連接序列埠連接RS-23223條碼讀取方式取景窗發出的光束應該位於條碼正中間。
(4820/4820i的方向可任意調整以便讀取。
)握住成像器並對準條碼,扣動扳機。
成像器離條碼越近,光束越細。
反之,若離條碼越遠,則光束越粗。
如果所要掃描的條碼較小,請將成像器靠近條碼,若條碼較大則請將成像器拿遠一點。
如果條碼表面反光度高 (例如加護貝),必須適當地傾斜成像器以便讀取條碼。
附註:如果成像器在掃描條碼時發出三次嗶聲,表示尚未建立連線。
如果成像器只發出一次嗶聲,表示已建立連線。
4820/4820i可從任何方向讀取光束置於條碼中央4產品標準預設設定這個條碼會重設所有的產品標準預設設定。
PC 介面請掃描符合您所用的 PC或介面之條碼。
產品標準預設設定RS-232USB鍵盤 (PC)日本DOS/VAT/PS2 Keyboard Wedge (預設)5PC 介面 (續上頁)鍵盤的國家/地區設定掃描下面的「鍵盤的國家/地區設定」條碼,再掃描 ðƒ 12 ¦¹上合適的數字條碼,然後「儲存」條碼,即可將鍵盤設定成您想要的國家/地區。
一般而言,只有美國的成像器能支援下列字元,其他國家/地區的則不予以支援:@ | $ # { } [ ] = / ' \ < > ~。
國家/地區掃描項目國家/地區掃描項目比利時1義大利5丹麥8挪威9芬蘭2西班牙10法國3瑞士6德國/奧地利4美國 (預設)0英國7模擬外接鍵盤鍵盤的國家/地區設定儲存附註:如需完整的國家/地區清單,請參閱本公司網站上的產品使用手冊,網址為/aidc。
HoneyWell PKS C300操作站操作指导开机后,PKS操作站将自动运行,其窗口画面如下图:在启动时系统将自动赋予你OPER(操作员)权级。
这种安全级别下,能够监控生产过程,但不能对系统进行监控组态。
人机交互Experion PKS PlantScape 操作站操作画面如下图,它由几部分组成,包括菜单栏,工具条,消息区,命令区,监控区,报警条以及状态栏。
菜单栏 提供相当多的命令管理操作站及进行监控组态。
以下是菜单命令综合。
Station Connect 打开操作站设置文件,重新连接服务器。
Setup改变操作站设置。
Exit 退出操作站监控系统。
Edit Cut 清除选择的文本并复制到剪贴板。
Copy 复制选择的文本到剪贴板。
Paste 粘贴剪贴板中的文本。
ViewDetail 显示所选点的细节画面。
Associated page 显示所选点的关联画面,该画面由点细节定监控区状态栏报警区菜单栏 命令区 消息区工具条义。
Reload Page 重新刷新当前显示画面。
Display Summary 用户画面综合列表。
Group Summary 组画面综合列表。
Trend Summary 趋势画面综合列表。
Alarms 报警综合页。
Events 事件综合页Messages 消息综合页Downtimes 停机分析页System Status 系统状态页Handover Notes 调用交班记录Control/\ 微增所选点的值。
\/ 微减所选点的值。
Select Setpoint 选择所选对象的设定点。
Control to Manual 切换至手动Control to Automatic 切换至自动Control to Normal 切换至正常模式(M/A),模式由点细节定义。
Enable/Disable 冻结或允许所选点的扫描,报警等所有控制。
ActionAcknowledge/Silence 响应所选的报警事件。
