如何用万用表测量场效应管三极管的好坏.doc

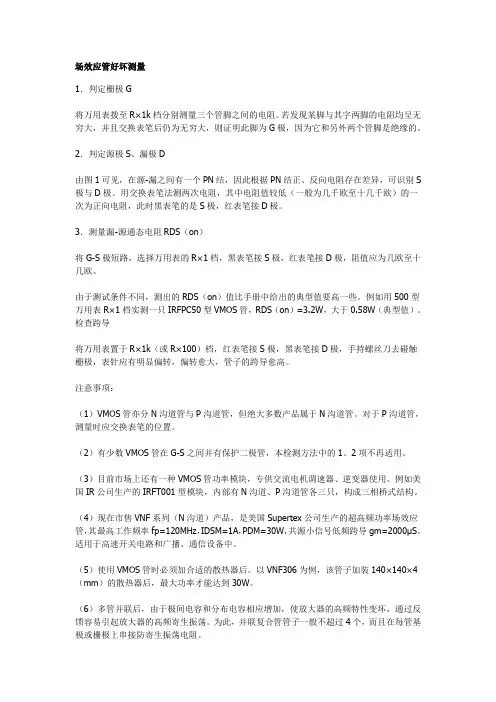

场效应管好坏测量1．判定栅极G将万用表拨至R×1k档分别测量三个管脚之间的电阻。

若发现某脚与其字两脚的电阻均呈无穷大，并且交换表笔后仍为无穷大，则证明此脚为G极，因为它和另外两个管脚是绝缘的。

2．判定源极S、漏极D由图1可见，在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S 极与D极。

用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。

3．测量漏-源通态电阻RDS（on）将G-S极短路，选择万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。

由于测试条件不同，测出的RDS（on）值比手册中给出的典型值要高一些。

例如用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典型值）。

检查跨导将万用表置于R×1k（或R×100）档，红表笔接S极，黑表笔接D极，手持螺丝刀去碰触栅极，表针应有明显偏转，偏转愈大，管子的跨导愈高。

注意事项：（1）VMOS管亦分N沟道管与P沟道管，但绝大多数产品属于N沟道管。

对于P沟道管，测量时应交换表笔的位置。

（2）有少数VMOS管在G-S之间并有保护二极管，本检测方法中的1、2项不再适用。

（3）目前市场上还有一种VMOS管功率模块，专供交流电机调速器、逆变器使用。

例如美国IR公司生产的IRFT001型模块，内部有N沟道、P沟道管各三只，构成三相桥式结构。

（4）现在市售VNF系列（N沟道）产品，是美国Supertex公司生产的超高频功率场效应管，其最高工作频率fp=120MHz，IDSM=1A，PDM=30W，共源小信号低频跨导gm=2000μS。

适用于高速开关电路和广播、通信设备中。

（5）使用VMOS管时必须加合适的散热器后。

以VNF306为例，该管子加装140×140×4（mm）的散热器后，最大功率才能达到30W。

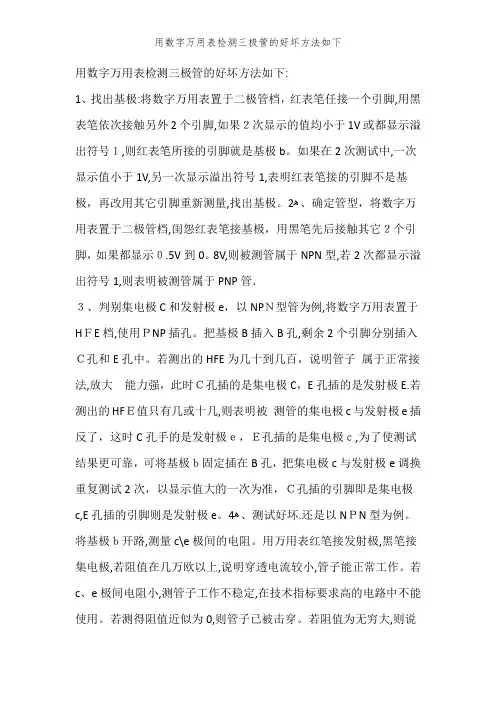

用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C 孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B 孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

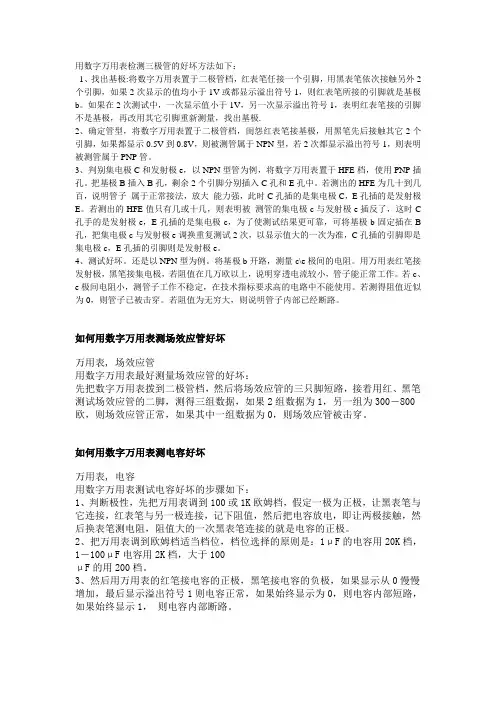

如何用数字万用表测场效应管好坏万用表, 场效应管用数字万用表最好测量场效应管的好坏：先把数字万用表拨到二极管档，然后将场效应管的三只脚短路，接着用红、黑笔测试场效应管的二脚，测得三组数据，如果2组数据为1，另一组为300－800欧，则场效应管正常，如果其中一组数据为0，则场效应管被击穿。

如何测量三极管的好坏要测量三极管的好坏，可以通过以下几种方法进行测试:1.使用万用表进行基本测试:首先，将万用表调至电阻测量档位，并确保三极管处于断电状态。

然后，分别将三极管的基、发射器和集电器引脚连接到万用表的探针上。

测量三极管的各个引脚之间的电阻值，并与三极管参数手册中给出的标准值进行比较。

如果测量到的电阻值与标准值相差较大，则可能表示三极管出现了问题。

2.使用测试仪器进行功率放大测试:这种测试方法需要使用一个功率信号发生器，一个负载电阻和一个示波器。

首先，将功率信号发生器的信号源与三极管的基极接触，并将功率信号发生器的负载连接到三极管的集电极上。

然后，将示波器的探头分别接到三极管的基、发射极和集电极上。

接下来，通过改变功率信号发生器的输出信号频率和电平，可以观察到三极管放大的波形。

如果波形失真或幅度不正常，可能意味着三极管出现了问题。

3.使用电源和负载进行工作状态测试:将三极管正确连接到电源和负载电阻上，确保电源的电压和电流符合三极管的工作要求。

然后，通过观察三极管的工作状态来判断其好坏。

正常工作的三极管在工作时会有明显的电流和电压变化，而坏掉的三极管可能几乎没有变化或电流和电压不稳定。

4.进行信号放大测试:这项测试需要使用一个信号源、一个负载电阻和一个示波器。

首先，将信号源的信号线与三极管的基极接触，并将负载电阻连接到三极管的集电极上。

然后，通过改变信号源的频率和幅度，观察示波器上的输出信号波形。

正常的三极管应该能够放大和传输输入信号，如果波形失真或幅度不正常，可能表示三极管出现了问题。

需要注意的是，在测试三极管之前，确保正确连接引脚，并了解三极管的工作电压和电流范围，以避免对测试仪器造成损坏。

此外，还应该参考三极管的参数手册，以了解其特定的测试方法和标准值。

总结起来，测量三极管的好坏可以通过万用表测试电阻、使用测试仪器进行功率放大测试、通过电源和负载测试工作状态和进行信号放大测试等方法进行。

用数字万用表检测三极管的好坏方法如下:1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚,用黑表笔依次接触另外2个引脚,如果２次显示的值均小于1V或都显示溢出符号１,则红表笔所接的引脚就是基极b。

如果在2次测试中,一次显示值小于1V,另一次显示溢出符号1,表明红表笔接的引脚不是基极，再改用其它引脚重新测量,找出基极。

ﻫ2、确定管型，将数字万用表置于二极管档,闺怨红表笔接基极，用黑笔先后接触其它２个引脚，如果都显示０.5V到0。

8V,则被测管属于NPN型,若2次都显示溢出符号1,则表明被测管属于PNP管．３、判别集电极C和发射极e，以NPＮ型管为例,将数字万用表置于HＦE档,使用ＰNP插孔。

把基极B插入B孔,剩余2个引脚分别插入Ｃ孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法,放大能力强，此时Ｃ孔插的是集电极C，E孔插的是发射极E.若测出的HFＥ值只有几或十几,则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极ｅ，Ｅ孔插的是集电极ｃ,为了使测试结果更可靠，可将基极ｂ固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，Ｃ孔插的引脚即是集电极c,E孔插的引脚则是发射极e。

ﻫ4、测试好坏.还是以NＰN型为例。

将基极ｂ开路,测量c\e极间的电阻。

用万用表红笔接发射极,黑笔接集电极,若阻值在几万欧以上,说明穿透电流较小,管子能正常工作。

若c、e极间电阻小,测管子工作不稳定,在技术指标要求高的电路中不能使用。

若测得阻值近似为0,则管子已被击穿。

若阻值为无穷大,则说明管子内部已经断路。

①测ＮPN 三极管:将万用表欧姆挡置 "Ｒ100”或”R lｋ”处，把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上，将黑表笔先后接在其余两个极上，如果两次测得的电阻值都很大,则说明三极管是好的。

ﻫ②测 PNP 三极管：将万用表欧姆挡置”R 10０”或＂R lk”处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上，如果两次测得的电阻值都很大,则说明三极管是好的。

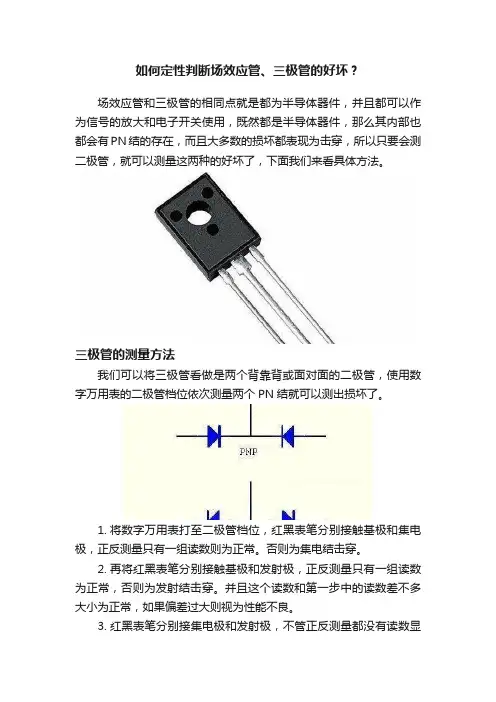

如何定性判断场效应管、三极管的好坏？
场效应管和三极管的相同点就是都为半导体器件，并且都可以作为信号的放大和电子开关使用，既然都是半导体器件，那么其内部也都会有PN结的存在，而且大多数的损坏都表现为击穿，所以只要会测二极管，就可以测量这两种的好坏了，下面我们来看具体方法。

三极管的测量方法
我们可以将三极管看做是两个背靠背或面对面的二极管，使用数字万用表的二极管档位依次测量两个PN结就可以测出损坏了。

1.将数字万用表打至二极管档位，红黑表笔分别接触基极和集电极，正反测量只有一组读数则为正常。

否则为集电结击穿。

2.再将红黑表笔分别接触基极和发射极，正反测量只有一组读数为正常，否则为发射结击穿。

并且这个读数和第一步中的读数差不多大小为正常，如果偏差过大则视为性能不良。

3.红黑表笔分别接集电极和发射极，不管正反测量都没有读数显
示为正常，否则为损坏。

场效应管测量方法
场效应管和三极管一样同样有三个电极，分别为栅极、源极和漏极，使用数字万用表的200K电阻档位，分别测量每两个管脚的阻值，当有两个管脚的正反阻值差不多大小时，这两个即为源极和漏极，其余一脚为栅极。

下面我们以N沟道场效应管为例，来看下测量方法（测量前需短路放电）。

1.将万用表置于二极管档位，红黑表笔正反接源极和漏极，只有一组显示数值为正常，正反都有数值显示且很小说明漏源击穿。

2.将红表笔接漏极，黑表笔接源极，没有读数显示为正常，此时黑表笔不动，红表笔碰触一下栅极（栅源充电），然后再接回漏极，此时会有读数显示（漏源导通），且数值应该越来越大为正常。

3.将三个管脚短路放电，再用红表笔接漏极，黑表笔接源极，此时没有数值显示为正常。

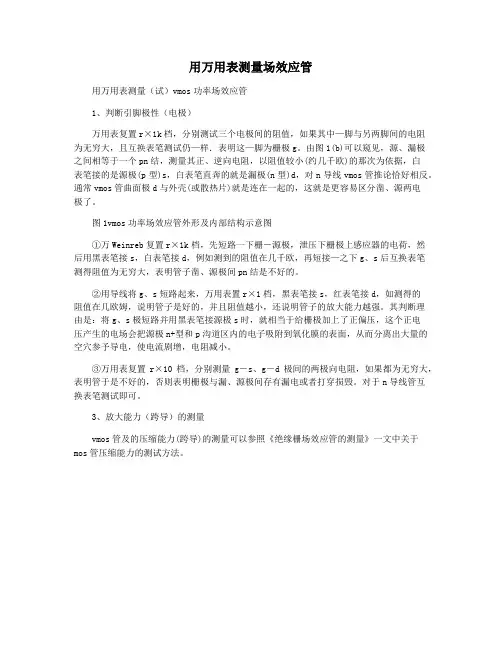

用万用表测量场效应管用万用表测量（试）vmos功率场效应管1、判断引脚极性（电极）万用表复置r×1k档，分别测试三个电极间的阻值，如果其中—脚与另两脚间的电阻为无穷大，且互换表笔测试仍—样．表明这—脚为栅极g。

由图1(b)可以窥见，源、漏极之间相等于一个pn结，测量其正、逆向电阻，以阻值较小(约几千欧)的那次为依据，白表笔接的是源极(p型)s，白表笔直奔的就是漏极(n型)d，对n导线vmos管推论恰好相反。

通常vmos管曲面极d与外壳(或散热片)就是连在一起的，这就是更容易区分凿、源两电极了。

图1vmos功率场效应管外形及内部结构示意图①万Weinreb复置r×1k档，先短路一下栅－源极，泄压下栅极上感应器的电荷，然后用黑表笔接s，白表笔接d，例如测到的阻值在几千欧，再短接—之下g、s后互换表笔测得阻值为无穷大，表明管子凿、源极间pn结是不好的。

②用导线将g、s短路起来，万用表置r×1档，黑表笔接s，红表笔接d，如测得的阻值在几欧姆，说明管子是好的，并且阻值越小，还说明管子的放大能力越强。

其判断理由是：将g、s极短路并用黑表笔接源极s时，就相当于给栅极加上了正偏压，这个正电压产生的电场会把源极n+型和p沟道区内的电子吸附到氧化膜的表面，从而分离出大量的空穴参予导电，使电流剧增，电阻减小。

③万用表复置r×10档，分别测量g－s、g－d极间的两极向电阻，如果都为无穷大，表明管于是不好的，否则表明栅极与漏、源极间存有漏电或者打穿损毁。

对于n导线管互换表笔测试即可。

3、放大能力（跨导）的测量vmos管及的压缩能力(跨导)的测量可以参照《绝缘栅场效应管的测量》一文中关于mos管压缩能力的测试方法。

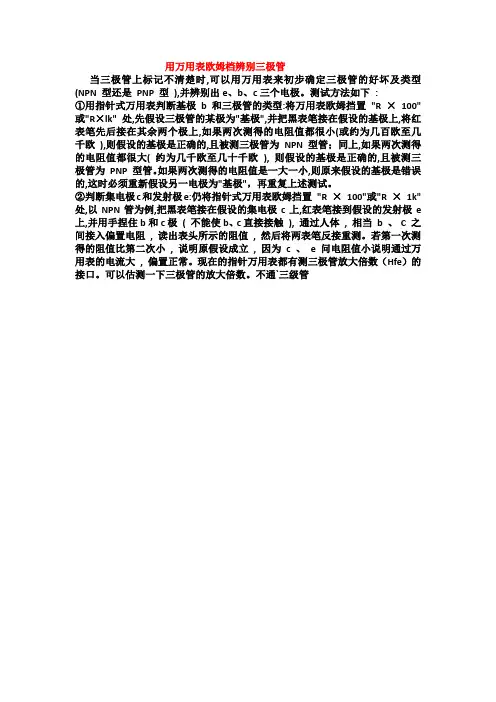

用万用表欧姆档辨别三极管
当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并辨别出e、b、c三个电极。

测试方法如下:
①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置"R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。

如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。

②判断集电极c和发射极e:仍将指针式万用表欧姆挡置"R ×100"或"R ×1k" 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e 上,并用手捏住b和c极( 不能使b、c直接接触), 通过人体, 相当 b 、C 之间接入偏置电阻, 读出表头所示的阻值, 然后将两表笔反接重测。

若第一次测得的阻值比第二次小, 说明原假设成立, 因为 c 、 e 问电阻值小说明通过万用表的电流大, 偏置正常。

现在的指针万用表都有测三极管放大倍数（Hfe）的接口。

可以估测一下三极管的放大倍数。

不通`三级管。

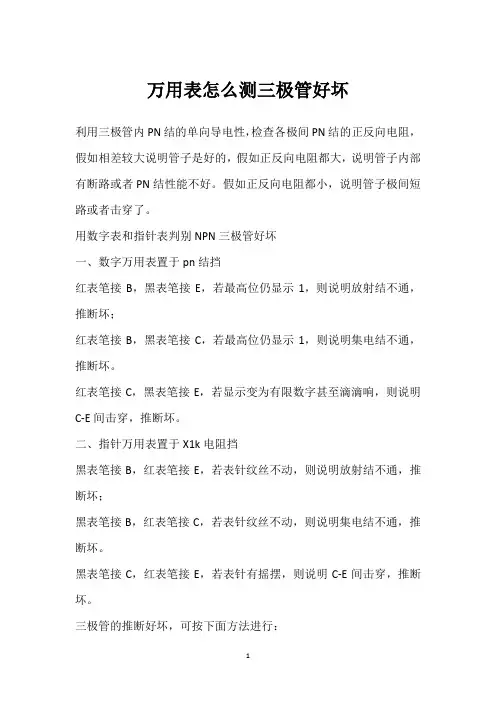

万用表怎么测三极管好坏利用三极管内PN结的单向导电性，检查各极间PN结的正反向电阻，假如相差较大说明管子是好的，假如正反向电阻都大，说明管子内部有断路或者PN结性能不好。

假如正反向电阻都小，说明管子极间短路或者击穿了。

用数字表和指针表判别NPN三极管好坏一、数字万用表置于pn结挡红表笔接B，黑表笔接E，若最高位仍显示1，则说明放射结不通，推断坏；红表笔接B，黑表笔接C，若最高位仍显示1，则说明集电结不通，推断坏。

红表笔接C，黑表笔接E，若显示变为有限数字甚至滴滴响，则说明C-E间击穿，推断坏。

二、指针万用表置于X1k电阻挡黑表笔接B，红表笔接E，若表针纹丝不动，则说明放射结不通，推断坏；黑表笔接B，红表笔接C，若表针纹丝不动，则说明集电结不通，推断坏。

黑表笔接C，红表笔接E，若表针有摇摆，则说明C-E间击穿，推断坏。

三极管的推断好坏，可按下面方法进行：1．基极和管子类型的判别方法：测量的锗管用R×100档，硅管用R×1K档，先固定红表笔与任意一支脚接触，黑表笔分别对其余两支脚测量。

看能否测量到两次较小电阻值，若不能再把红表笔移向其他的脚连续测量到两个小电阻为止，若固定红表笔找不到两个小电阻，可固定黑表笔连续查找。

当找到两个小电阻后，被固定的一支表笔所用的脚为基极。

若固定的表笔为黑表笔，则三极管为NPN型，若固定的为红表笔，则该管为PNP。

2．判别集电极：由于三极管放射极和集电极正确连接时β大（表针摇摆幅度大），反接时β就小得多。

因此，先假设一个集电极，用欧姆档连接，（对PNP 型管来说，放射极接黑表笔，集电极接红表笔）。

测量时，用手捏住（或用100KΩ的电阻连接）基极和假设的集电极，两极不能接触，若指针摇摆幅度大，而把两极对调后指针摇摆小，则说明假设是正确的集电极，从而确定集电极和放射极。

按你上面所述的阻值的三极管不是万用表有问题，就是三极管是坏的。

还是先找一个好的三极管按上面的方法测量以后再作比较，就能推断出好坏以及总结阅历。

创作编号：BG7531400019813488897SX创作者：别如克*用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V 或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E 孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E 孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

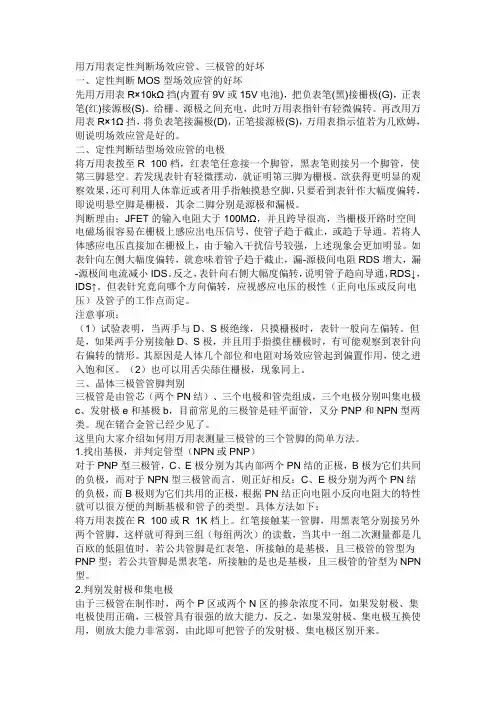

用万用表定性判断场效应管、三极管的好坏一、定性判断MOS型场效应管的好坏先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。

给栅、源极之间充电，此时万用表指针有轻微偏转。

再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。

二、定性判断结型场效应管的电极将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。

若发现表针有轻微摆动，就证明第三脚为栅极。

欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。

判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。

若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。

如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。

反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。

但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。

注意事项：（1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。

但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。

其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。

（2）也可以用舌尖舔住栅极，现象同上。

三、晶体三极管管脚判别三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。

现在锗合金管已经少见了。

这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。

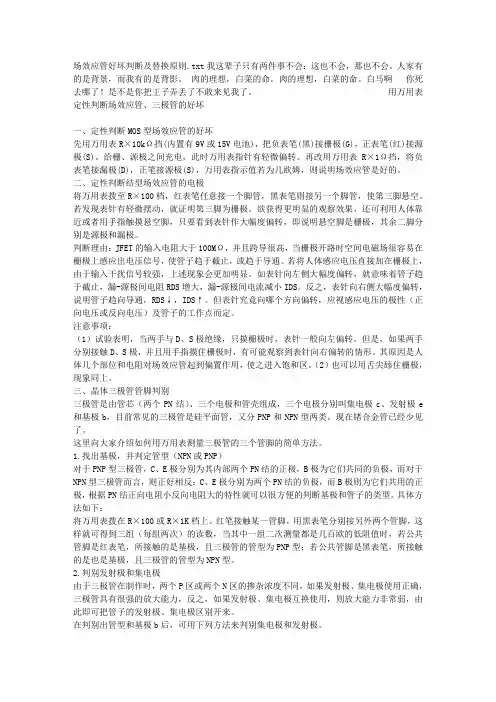

场效应管好坏判断及替换原则.txt我这辈子只有两件事不会：这也不会，那也不会。

人家有的是背景，而我有的是背影。

肉的理想，白菜的命。

肉的理想，白菜的命。

白马啊你死去哪了！是不是你把王子弄丢了不敢来见我了。

用万用表定性判断场效应管、三极管的好坏一、定性判断MOS型场效应管的好坏先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。

给栅、源极之间充电，此时万用表指针有轻微偏转。

再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。

二、定性判断结型场效应管的电极将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。

若发现表针有轻微摆动，就证明第三脚为栅极。

欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。

判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。

若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。

如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。

反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。

但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。

注意事项：（1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。

但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。

其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。

（2）也可以用舌尖舔住栅极，现象同上。

三、晶体三极管管脚判别三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e 和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。

之阳早格格创做用数字万用表检测三极管的佳坏要领如下：1、找出基极:将数字万用表置于二极管档，白表笔任交一个引足，用乌表笔依次交触其余2个引足，如果2次隐现的值均小于1V或者皆隐现溢出标记1，则白表笔所交的引足便是基极b.如果正在2次尝试中，一次隐现值小于1V，另一次隐现溢出标记1，标明白表笔交的引足没有是基极，再改用其余引足沉新丈量，找出基极.2、决定管型，将数字万用表置于二极管档，闺怨白表笔交基极，用乌笔先后交触其余2个引足，如果皆隐现0.5V到0.8V，则被测管属于NPN型，若2次皆隐现溢出标记1，则标明被测管属于PNP管.3、判别集电极C战收射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔.把基极B拔出B孔，结余2个引足分别拔出C孔战E孔中.若测出的HFE为几十到几百，证明管子属于平常交法，搁大本领强，此时C孔插的是集电极C，E孔插的是收射极E.若测出的HFE值惟有几或者十几，则标明被测管的集电极c取收射极e插反了，那时C 孔脚的是收射极e，E孔插的是集电极c，为了使尝试截止更稳当，可将基极b牢固插正在B孔，把集电极c取收射极e 变更沉复尝试2次，以隐现值大的一次为准，C孔插的引足即是集电极c，E孔插的引足则是收射极e.4、尝试佳坏.仍旧以NPN型为例.将基极b启路，丈量c\e极间的电阻.用万用表白笔交收射极，乌笔交集电极，若阻值正在几万欧以上，证明脱透电流较小，管子能平常处事.若c、e 极间电阻小，测管子处事没有宁静，正在技能指标央供下的电路中没有克没有及使用.若测得阻值近似为0，则管子已被打脱.若阻值为无贫大，则证明管子里里已经断路.①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或者 "R lk" 处,把乌表笔交正在基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆较小,再将白表笔交正在基极上,将乌表笔先后交正在其余二个极上,如果二次测得的电阻值皆很大,则证明三极管是佳的.②测 PNP 三极管:将万用表欧姆挡置 "R 100" 或者 "R lk" 处,把白表笔交正在基极上,将乌表笔先后交正在其余二个极上,如果二次测得的电阻值皆较小,再将乌表笔交正在基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆很大,则证明三极管是佳的.当三极管上标记表记标帜没有领会时,不妨用万用表去收端决定三极管的佳坏及典型 (NPN 型仍旧 PNP 型 ),并辨别出e、b、c三个电极.尝试要领如下 :①用指针式万用表推断基极 b 战三极管的典型:将万用表欧姆挡置 "R 100" 或者"R lk" 处,先假设三极管的某极为"基极",并把乌表笔交正在假设的基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆很小(或者约为几百欧至几千欧 ),则假设的基极是精确的,且被测三极管为 NPN 型管；共上,如果二次测得的电阻值皆很大( 约为几千欧至几十千欧 ), 则假设的基极是精确的,且被测三极管为 PNP 型管.如果二次测得的电阻值是一大一小,则本去假设的基极是过失的,那时必须沉新假设另一电极为"基极"，再沉复上述尝试.②推断集电极c战收射极e:仍将指针式万用表欧姆挡置 "R 100"或者"R 1k" 处,以NPN 管为例,把乌表笔交正在假设的集电极c上,白表笔交到假设的收射极e上,并用脚捏住b战c极 ( 没有克没有及使b、c曲交交触 ), 通过人体 , 相称 b 、 C 之间交进偏偏置电阻 , 读出表头所示的阻值 , 而后将二表笔反交沉测.若第一次测得的阻值比第二次小 , 证明本假设创造 , 果为 c 、 e 问电阻值小证明通过万用表的电流大 , 偏偏置平常数字万用表测三极管佳坏，极性要领一：用数字万用表丈量三极管（1）用数字万用表的二极管档位丈量三极管的典型战基极b推断时可将三极管瞅成是一个面对面的PN结，依照推断二极管的要领，不妨推断出其中一极为大众正极或者大众背极，此极即为基极b.对付NPN型管，基极是大众正极；对付PNP型管则是大众背极.果此，推断出基极是大众正极仍旧大众背极，即可知讲被测三极管是NPN或者PNP型三极管.（2）收射极e战集电极c的推断利用万用表丈量（HFE）值的档位，推断收射极e战集电极c.将档位旋至MFE基极拔出所对付应典型的孔中，把其于管足分别拔出c、e孔瞅察数据，再将c、e孔中的管足对付调再瞅数据，数值大的证明管足插对付了.（3）判别三极管的佳坏尝试时用万用表测二极管的档位分别尝试三极管收射结、集电结的正、反偏偏是可平常，平常的三极管是佳的，可则三极管已益坏.如果正在丈量中找没有到大众b极、该三极管也为坏管子.要领二：万用表的二极管挡，用白表笔去交三极管的某一管足;假设动做基极;，用乌笔分别交其余二个管足，如果表的液晶屏上二次皆隐现有整面几伏的电压;锗管为0.3安排.硅管为0.7安排;.那么此管应为NPN管且白表笔所交的那一个管足是基极.如果二次所隐的为'OL'那么白表笔所交的的那一个管足即是PNP 型管的基极.正在判别出管子的型号战基极的前提上，不妨再判别收射极战集电极.仍用二极管挡，对付于NPN管令白表笔交其'B'极，乌表笔分别交另二个足上，二次测得的极间电压中，电压微下的那一极为'E'极，电压矮一些的那极为'C'极.如果是PNP管，则令乌表笔交'B'集，要领战上头一般。

用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外 2 个引脚，如果 2 次显示的值均小于 1V 或都显示溢出符号1,则红表笔所接的引脚就是基极 b。

如果在2次测试中，一次显示值小于1V,另一次显示溢出符号1,表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极 .2、确定管型,将数字万用表置于二极管档,闺怨红表笔接基极,用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1,则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C, E孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极 e插反了，这时C孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B 孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C 孔插的引脚即是集电极 c， E 孔插的引脚则是发射极 e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为 0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

① 测 NPN 三极管 :将万用表欧姆挡置 "R 100"或 "R lk"处 ,把黑表笔接在基极上 ,将红表笔先后接在其余两个极上 ,如果两次测得的电阻值都较小 ,再将红表笔接在基极上 ,将黑表笔先后接在其余两个极上 ,如果两次测得的电阻值都很大 ,则说明三极管是好的。

万用表怎样判断三极管的好坏
万用表怎样判断三极管的好坏，三极管坏了可以选用万能表来检测。

测量时必须用万用表判别其性能。

在保证性能良好的条件下，再判别其类型和极性，否则无实际意义。

三极管是半导体基本元器件之一，具有电流放大作用，是电子产品中的重要元件。

它是在一块半导体基片上制作两个相距很近的PN结，两个PN结把半导体分成三部分，两侧分别是发射区、集电区、中间是基区。

判断三极管的好坏，使用指针式万用表的欧姆档，分两步进行。

(1) 选用万用表R×1K档。

将黑表笔与三极管基极B相接，红表笔分别于集电极C、发射极E相接，分别测三极管集电结、发射结之间的电阻，如果测得的电阻值为几千欧；然后把红黑表笔对调测发射极和集电结的反偏电阻，如果阻值为无穷大，可初步判定三极管是好的。

测量两个PN结的正偏、反偏阻值中，只要有一个PN的正偏或反偏阻值不正常，说明三极管已损坏；如果PN结的正偏、反偏电阻相差不大，说明三极管性能变坏。

(2)将万用表打到R×10K档，用红黑表笔测三极管发射极E和集电极C之间的电阻，然后对调一下表笔再测一次，如果两次所测得的阻值一次为无穷大，另一次为几百到几千千欧。

则三极管是好的。

如果两次测得三极管发射极和集电极之间短路或开路，说明三极管已损坏。

万用表来测试三极管的好坏。

用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不.E。

调c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

,且千欧至几十千欧 ), 则假设的基极是正确的,且被测三极管为 PNP 型管。

如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。

⑤②判断集电极c和发射极e:仍将指针式万用表欧姆挡置 "R 100"或"R 1k" 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极 ( 不能使b、c 直接接触 ), 通过人体 , 相当 b 、 C 之间接入偏置电阻 , 读出表头所示的阻值 , 然后将两表笔反接重测。

若第一次测得的阻值比第二次小 , 说明原假设成立 , 因为 c 、 e 问电阻值小说明通过万用表的电流大 , 偏置正常b入c、e孔观察数据，再将c、e孔中的管脚对调再看数据，数值大的说明管脚插对了。

用指针式万用表检测场效应管的一些方法１、用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。

具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。

当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。

因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。

也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。

当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。

若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。

若不出现上述情况，可以调换黑、红表笔按上述方法开展测试，直到判别出栅极为止。

２、用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。

具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不一样的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。

然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。

要注意，若两个栅极在管内断极，可用元件代换法开展检测。

３、用测电阻法判别无标志的场效应管首先用测量电阻的方法找出两个有电阻值的管脚，也就是源极Ｓ和漏极Ｄ，余下两个脚为第一栅极G1和第二栅极G2。

用数字万用表检测三极管的好坏方法如下The final revision was on November 23, 2020用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示到，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B 插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

①测NPN三极管:将万用表欧姆挡置"R100"或"Rlk"处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

用万用表的欧姆挡测量二极管、三极管您会用万用表的欧姆挡测量二极管、三极管吗?(上)本文章分两部分：第一部分是万用表欧姆档的原理。

第二部分：怎样正确用万用表欧姆档测量半导体器件第一部分万用表欧姆档原理我问这句话；可能有人会笑话我："你这话问的太"小儿科"了，简直看不起人"，其实不然；我讲此话；决不是看不起人。

我接触过很多的维修师傅；有的是从事修理工作多年的老师傅，都不了解万用表的欧姆挡，也不会用万用表的欧姆挡。

有这样一个事例；我有一个朋友开设了一个个体的电视机修理部；一天我去这个修理部；我这个朋友指着一台25寸的CRT对我说："这台电视机我修不好了，你帮我分析一下"；故障现象是；光栅上部不满，上部有几根回扫线，这个故障一般都是场扫描的自举升压电路故障，一般损坏较多的是330微法35伏电解电容器器的故障，我朋友的维修经过是；换了该电容，故障依旧，又检查周边部件，特别是升压二极管，他也拆下用万用表测量也是好的，换了场输出集成电路还是故障依旧，怀疑场偏转线圈有故障，把机芯拿到别的显像管上试；仍然故障依旧。

测量场输出各部电压，供电25V正常，发现自举升压电压低于43V(正常50V)。

场输出集成电路周边的元件几乎都换了，自举升压电容由330微法增加到470微法，还是不解决问题，到此他已经没有办法了。

我分析了一下；自举升压低于正常值，一般是自举升压电容或升压二极管有问题造成。

电容他换过了；二极管他用万用表检查过了；我分析一下；因为电容已经换新的并且是470微法；不再怀疑，场输出集成电路他已经换新的；偏转线圈连显像管都换试过也都不再怀疑。

最后只想到升压二极管，我说你把升压二极管再测量一下，他拆下用万用表R×1K挡测量，正向阻值为零；反向为无穷大，他说是好的。

我说；你用R×1挡测量一下正向电阻，他测量为80欧姆。

我让他再拿几只新的二极管对比一下；其它几只正向电阻都为20欧姆左右；大大小于拆下的80欧姆；但是把这几只新的二极管用R×1K挡测量；和拆下的二极管；正反向电阻都一样。
