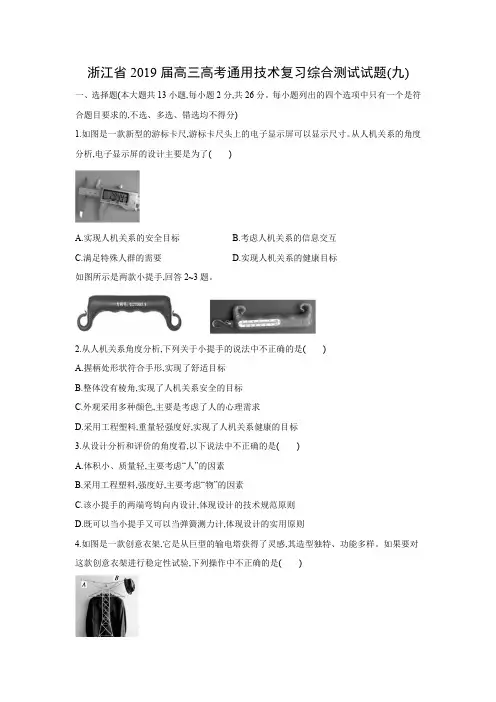

浙江省2019届高三高考通用技术复习综合测试试题(九)
一、选择题(本大题共13小题,每小题2分,共26分。每小题列出的四个选项中只有一个是符合题目要求的,不选、多选、错选均不得分)
1.如图是一款新型的游标卡尺,游标卡尺头上的电子显示屏可以显示尺寸。从人机关系的角度分析,电子显示屏的设计主要是为了()
A.实现人机关系的安全目标
B.考虑人机关系的信息交互
C.满足特殊人群的需要
D.实现人机关系的健康目标
如图所示是两款小提手,回答2~3题。
2.从人机关系角度分析,下列关于小提手的说法中不正确的是()
A.握柄处形状符合手形,实现了舒适目标
B.整体没有棱角,实现了人机关系安全的目标
C.外观采用多种颜色,主要是考虑了人的心理需求
D.采用工程塑料,重量轻强度好,实现了人机关系健康的目标
3.从设计分析和评价的角度看,以下说法中不正确的是()
A.体积小、质量轻,主要考虑“人”的因素
B.采用工程塑料,强度好,主要考虑“物”的因素
C.该小提手的两端弯钩向内设计,体现设计的技术规范原则
D.既可以当小提手又可以当弹簧测力计,体现设计的实用原则
4.如图是一款创意衣架,它是从巨型的输电塔获得了灵感,其造型独特、功能多样。如果要对这款创意衣架进行稳定性试验,下列操作中不正确的是()
A.将铁塔模型竖直摆放平稳
B.只在铁塔模型的A处或B处挂钩码
C.逐渐增加钩码质量
D.记录钩码离地面的距离
5.以下对图中尺寸标注的理解,正确的是()
A.多标1处
B.漏标2处
C.R12错标
D.标注正确
6.小明在通用技术实践课上,用大小合适3 mm厚的方形钢板制作如图所示房屋模型的钥匙扣挂件。下列工具中,组合正确并且用到的是()
7.如图为挖掘机挖土和倒土的工作过程,关于液压杆的受力情况,下列分析正确的是()
A.挖土时,液压杆1受压,液压杆2受拉
B.挖土时,液压杆1受压,液压杆2受压
C.倒土时,液压杆1受压,液压杆2受拉
D.倒土时,液压杆1受拉,液压杆2受压
8.小明准备用矩形钢(整体尺寸为长3 cm、宽3 cm、高2 cm)制作如图所示的零件,设计了下列工艺流程,其中合理的是()
A.划线→锯割→锉削→钻孔
B.划线→钻孔→锯割→锉削→划线→钻孔
C.划线→钻孔→锉削→划线→锯割→锉削
D.划线→锉削→锯割→钻孔→划线→钻孔
如图所示是智能控制电梯系统,它由电梯轿厢、控制器、读卡器及控制电机等组成,当使用人员刷卡后,控制器根据刷卡信息,启动电机将电梯运送到IC卡预先设定的楼层,回答9~10题。
9.以下对该控制系统说法正确的是()
A.该控制系统为闭环控制
B.电梯到达指定楼层为该控制系统的控制量
C.IC卡控制器为反馈装置
D.控制系统中被控对象为电梯
10.在小区单元楼里安装该电梯管理系统,当住户忘记携带IC卡时,就不能正常使用该电梯,为了解决这种问题,对该控制系统进行优化,其中优化措施不合理的是()
A.在IC卡控制器上增加一个指纹识别系统,对住户进行指纹授权登记
B.在IC卡控制器上增加一个二维码系统,对住户进行手机授权登记
C.在IC卡控制器上增加一个密码输入控制系统,输入正确的密码方可使用该电梯
D.在IC卡控制器上增加一个人脸识别系统,对住户进行人脸授权登记
11.用万用表来检测三极管,其中万用表的转换开关在X1K档。以下四种检测连接与指示结果正确的是()
12.(加试题) 如图所示的电路是一个应用“非”门构成的简易火警报警电路,采用了正温度系数的热敏电阻,则图中X框,Y框中应是()
A.X为热敏电阻,Y为可变电阻
B.X为热敏电阻,Y为开关
C.X、Y均为热敏电阻
D.X为可变电阻,Y为热敏电阻
13.(加试题) 小明设计的地下室温度控制系统的电路和要求如下图所示,以下说法中错误
．．的是()
A.输出端A应接制冷机,B接排风扇
B.R t1和R t2均为负温度系数热敏电阻
C.R t1为室内热敏电阻,R t2为室外热敏电阻
D.调节R p1和R p2可以设置排风扇和制冷机工作温度
二、非选择题(本大题共4小题,第14小题6分,第15小题9分,第16小题3分,第17小题6分,共24分)
14.如图所示为实验室中常用的铁架台及固定到铁架台上的连接件,请分析该连接件的加工工艺,回答以下问题。
(1)如果用大小合适的方钢加工该连接件,则合理的加工流程为:划线→→
→→攻丝(将装配环节的序号填写在“”处);
(2)要把如图所示的连接件固定到铁架台上,下列选项合适是()
(3)为了防止生锈,可以采用的工艺是()
A.电镀
B.淬火
C.回火
D.喷涂油漆
(4)铁架台的金属杆没有固定在中间而是偏向一侧,其目的是()
A.减少金属杆的弯曲程度
B.提高金属杆的强度
C.提高铁架台的稳定性
D.提高底座强度
15.小通同学想为弟弟设计一个木质小板凳,如图甲,设计后发现小板凳会出现摇晃,结构不稳。小通同学想在中间增加两根横档,设计成如图乙所示结构。
已知AB间距离为160 mm,CD间距离为210 mm,请你帮忙为其设计两根横档,设计要求如下
A.横档的材料采用30 mm×30 mm的正方形木材;
B.两端采用榫接;
C.两根横档呈“十”字交叉。
根据上述设计要求,完成以下任务
(1)根据图中AB、CD的距离,判断适用此横档的长度为mm。(在①150,②250,③209中选择一项,将序号填写在“”处)
(2)画出两根横档的设计草图,必要时用文字说明。
(3)在设计草图上标注主要尺寸。
(4)制作完成后,在使用过程中发现凳脚容易断裂,合理的措施是。(将序号填写在“”处,可选多个)
①采用截面积较大的木材做凳脚；②把凳脚锯短；③采用质量更好,强度更高的木材.
