圆锥滚子轴承尺寸参数

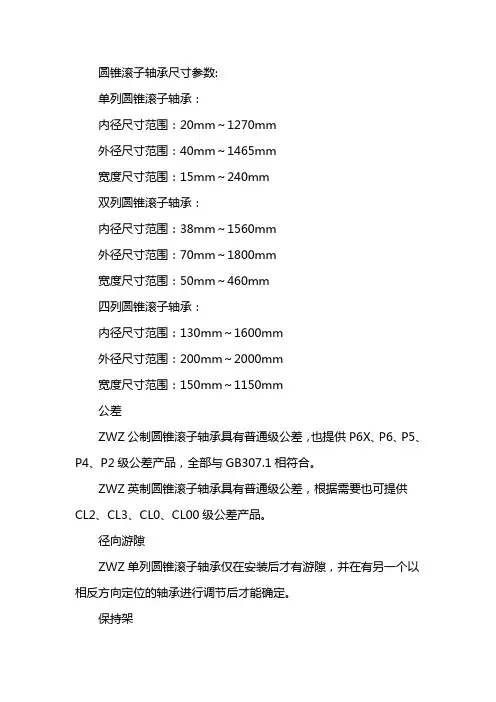

圆锥滚子轴承尺寸参数:单列圆锥滚子轴承：内径尺寸范围：20mm～1270mm外径尺寸范围：40mm～1465mm宽度尺寸范围：15mm～240mm双列圆锥滚子轴承：内径尺寸范围：38mm～1560mm外径尺寸范围：70mm～1800mm宽度尺寸范围：50mm～460mm四列圆锥滚子轴承：内径尺寸范围：130mm～1600mm外径尺寸范围：200mm～2000mm宽度尺寸范围：150mm～1150mm公差ZWZ公制圆锥滚子轴承具有普通级公差，也提供P6X、P6、P5、P4、P2级公差产品，全部与GB307.1相符合。

ZWZ英制圆锥滚子轴承具有普通级公差，根据需要也可提供CL2、CL3、CL0、CL00级公差产品。

径向游隙ZWZ单列圆锥滚子轴承仅在安装后才有游隙，并在有另一个以相反方向定位的轴承进行调节后才能确定。

保持架圆锥滚子轴承一般采用钢板冲压，筐形保持架，但尺寸较大时，亦采用车制实体支柱保持架。

1. 当轴承外径D≤650mm时，采用钢板冲压保持架，保持架后置代号均不标志2. 当轴承外径D>650mm时，采用钢制实体支柱保持架，保持架后置代号不标志允许误差当量动载荷P=Fr KN] 当Fa/Fr≤e时P=0.4Fr +YFa [KN] 当Fa/Fr>e时单列圆锥滚子轴承成对使用时（基本外形尺寸可不同），在计算轴承的当量动载荷时，必须计入径向载荷引起的附加轴向力。

单列圆锥滚子轴承的附加轴向力S，可近似按下式计算：S= Fr/2Y 当量静载荷单列圆锥滚子轴承P0=0.5Fr +Y0Fa KN]若P0<Fr 则取P0=Fr双列和四列圆锥滚子轴承P=0Fr +Y1Fa [KN] 当Fa/Fr≤e时P=0.67Fr +Y2Fa [KN] 当Fa/Fr>e时后缀定义A：内部结构变更B：增大的接触角X：外形尺寸采用国际标准CD：双外圈，带油孔或油槽。

TD：带锥孔的双内圈。

圆锥滚子轴承主要承受以径向为主的径、轴向联合载荷。

圆锥滚子轴承属于分离型轴承。

轴承的内圈和外圈均具有锥形滚道。

这类轴承可分为单列，双列和四列圆锥滚子轴承。

单列圆锥滚子轴承可以承受径向载荷和单向轴向载荷。

当轴承承受径向载荷时，它将产生轴向分力，因此当需要另一个可以承受相反轴向力的轴承进行平衡时。

圆锥滚子轴承是指径向推力滚动轴承，其滚动元件为圆锥滚子。

小锥角和大锥角有两种。

小锥角主要承受径向和轴向的组合载荷，通常在双模式下使用。

内外圈可分开安装，径向和轴向间隙可在安装和使用中调节；大锥角主要基于轴向载荷主要承受轴向和径向的组合载荷，不单独用于承受纯轴向载荷，而是成对使用（同一端彼此相对）用于承受纯径向载荷。

尺寸范围ZWZ圆锥滚子轴承的基本尺寸在尺寸数据表中列出，单列圆锥滚子轴承：内径范围：20毫米〜1270毫米外径范围：40mm〜1465mm宽度尺寸范围：15mm〜240mm双列圆锥滚子轴承：内径：38mm〜1560mm外径范围：70mm〜1800mm宽度尺寸范围：50mm〜460mm四列圆锥滚子轴承：内径范围：130mm〜1600mm外径范围：200毫米〜2000毫米宽度尺寸范围：150毫米〜1150毫米公差ZWZ公制圆锥滚子轴承具有通用的公差，并且还提供p6x，P6，P5，P4，P2公差产品，均符合gb307.1。

ZWZ英制圆锥滚子轴承具有共同的公差，并且还可根据需要提供Cl2，CL3，CL0，cl00公差产品。

径向间隙ZWZ单列圆锥滚子轴承仅在安装后才具有游隙，并且在调节相反方向的另一个轴承后才能确定。

笼通常，圆锥滚子轴承由钢板和篮子保持架制成，但是当尺寸较大时，也可以使用旋转固体支撑保持架。

1.当轴承D的外径小于650mm时，保持架应用钢板压制，并且保持架的后代代码未标出2.当轴承外径d> 650mm时，应采用钢制实心支撑保持架，且保持架的后代未标明容许误差等效动载荷当fa / FR≤e时，P = fr kn]当fa / FR> E时，P = 0.4fr + yfa [kn]当成对使用单列圆锥滚子轴承（基本尺寸可能不同）时，在计算轴承的等效动载荷时，必须考虑由径向载荷引起的附加轴向力。

圆锥滚子轴承是分离式轴承，轴承的内圈和外圈有圆锥滚道。

这种轴承根据安装滚子的数量可分为单列、双列和四列圆锥滚子轴承。

单列圆锥滚子轴承可以承受径向负荷和轴向负荷在一个方向。

当轴承承受径向载荷时，会产生轴向力分量，因此需要另一个能承受相反轴向力的轴承来平衡。

广泛应用于汽车、轧机、矿山、冶金、塑料机械等行业。

单列圆锥滚子轴承有一个外圈，其内圈和一组圆锥滚子为内圈组件。

所述外环可与所述内环组件分离。

根据等厚度圆锥滚子轴承尺寸标准的规定，任何标准型圆锥滚子轴承外圈或内圈组件都应能与同类型的外圈或内圈组件实现国际互换。

也就是说，除了同一型号外圈的外形尺寸和公差外，内圈部件的锥角和部件的锥径也必须符合互换的有关规定。

单列圆锥滚子轴承外圈锥角一般在10ー19之间，可以同时承受轴向载荷和径向载荷的联合作用。

锥角越大，承受轴向载荷的能力越大。

对于大锥角的轴承，后码为正b，锥角在25-29之间，可承受较大的轴向载荷。

另外，单列圆锥滚子轴承在安装过程中可以调节间隙，双列圆锥滚子轴承的外圈(或内圈)是一个整体。

两个内环(或外环)的小端面相似，中间有一个隔离环。

四列圆锥滚子轴承与双列圆锥滚子轴承具有相同的性能，但比双列圆锥滚子轴承承受更大的径向载荷和更低的极限转速，主要用于轧机等重型机械。

多密封双列和四列圆锥滚子轴承，提供长寿命，多密封双列和四列圆锥滚子轴承。

采用个性化、全新的轴承设计，改变了全密封轴承的传统设计方法，采用了密封与防尘相结合的新型密封结构，提高了密封效果，改善了密封性能。

与开式结构轴承相比，多密封双列和四列圆锥滚子轴承的使用寿命提高了20% ー40% ，润滑油消耗降低了80% 。

SKF圆锥滚子轴承参数SKF圆锥滚子轴承是一种常用的轴承产品，广泛应用于汽车、机械、航空航天等领域。

这种轴承具有高负荷能力、高速度和高刚度等优点，适用于要求高精度的传动系统和旋转设备。

下面是一些常见的SKF圆锥滚子轴承的参数：1. 尺寸参数：SKF圆锥滚子轴承的尺寸参数分为内径、外径和宽度三个主要参数。

内径通常以毫米（mm）为单位，外径和宽度通常以毫米（mm）为单位。

常见的内径范围从20mm到200mm不等。

2.载荷能力：SKF圆锥滚子轴承的载荷能力是指其能够承受的额定动载荷和静载荷。

额定动载荷是在正常运转状态下轴承所能承受的最大动态负荷，通常以牛顿（N）为单位。

额定静载荷是在静止状态下轴承所能承受的最大静态负荷，通常以牛顿（N）为单位。

3. 转速范围：SKF圆锥滚子轴承的转速范围是指其可靠运行的最高转速和最低转速范围。

转速通常以每分钟转数（rpm）为单位。

转速范围受到轴承设计、润滑和工作条件等因素的影响。

4. 刚度参数：SKF圆锥滚子轴承的刚度是指其承受外载荷时的变形能力。

刚度通常以牛顿/毫米（N/mm）为单位，表示单位外载荷引起的轴承变形量。

5.角度误差：SKF圆锥滚子轴承的角度误差是指其内、外圈滚道偏斜时的轴承性能。

角度误差通常以度（°）为单位，表示内、外圈滚道的偏斜角度。

6.润滑方式：SKF圆锥滚子轴承通常采用润滑脂或润滑油进行润滑。

润滑脂通常适用于低速、高负荷或封闭式轴承，而润滑油适用于高速、高温或开放式轴承。

7.轴承材料：SKF圆锥滚子轴承通常采用高强度钢材料制成，也可根据使用条件选用不同的材料，如不锈钢、陶瓷等。

8.衬垫：SKF圆锥滚子轴承通常配备衬垫，用于减少轴承摩擦和磨损，提高轴承寿命和性能。

总的来说，SKF圆锥滚子轴承具有多种参数和性能指标，用户可以根据具体的需求选择合适的轴承型号和规格，以确保设备的正常运行和长期稳定性能。

SKF作为全球领先的轴承制造商，拥有多年的技术经验和研发能力，为用户提供各种类型的圆锥滚子轴承产品，满足不同应用场景的需求。

圆锥滚子轴承尺寸参数1. 内径（ID）：内径是指圆锥滚子轴承内部圆柱形孔道的直径。

通常以毫米（mm）为单位表示。

内径大小决定了轴承可容纳的轴的直径。

内径越大，轴承的承载能力越高，但成本也越高。

2.外径（OD）：外径是指圆锥滚子轴承外部圆形环的直径，也是整个轴承的最大直径。

通常以毫米为单位表示。

外径大小决定了轴承可容纳的轴承座的最大直径。

3.宽度（W）：宽度是指圆锥滚子轴承内圈和外圈之间的距离，也称为轴承的厚度。

通常以毫米为单位表示。

宽度决定了轴承在承载时的稳定性和承载能力。

4.内圈圆锥角（α）：内圈圆锥角是指内圈圆锥面所成的角度。

通常以度（°）为单位表示。

内圈圆锥角的大小决定了轴承在承载时的角接触，影响轴承的使用寿命和轴承座的设计。

5.外圈圆锥角（β）：外圈圆锥角是指外圈圆锥面所成的角度。

通常以度为单位表示。

外圈圆锥角的大小决定了轴承的接触角度，影响轴承的使用寿命和机械设备的设计。

6.轴承座孔锥度（T）：轴承座孔锥度是指轴承座的孔的形状的几何特征。

通常以毫米为单位表示，其取值范围是0至12、轴承座孔锥度的大小决定了与轴承座相匹配的轴的形状。

7.滚子数量（N）：滚子数量是指圆锥滚子轴承内部的滚子个数。

滚子数量的大小决定了轴承的承载能力和刚度。

8.维持力（e）：维持力是指圆锥滚子轴承在运行时所受到的加载的比例。

它是滚子数量和接触角之间的比率，通常以小数形式表示。

维持力的大小决定了轴承在使用时的受力情况。

9.轴向力系数（Y）：轴向力系数是指轴承在承受轴向载荷时的影响系数。

它代表了轴向力对轴承寿命和性能的影响程度。

轴向力系数的大小决定了轴向载荷对轴承的影响程度。

10.额定负荷（C）：额定负荷是指轴承在标准条件下能承受的最大负荷。

额定负荷通常以牛顿（N）为单位表示。

额定负荷的大小决定了轴承的承载能力。

以上是圆锥滚子轴承的一些尺寸参数及相关知识。

通过了解和掌握这些参数，可以有效选择和应用圆锥滚子轴承，提高机械设备的性能和可靠性。

圆锥滚子轴承尺寸参数引言圆锥滚子轴承是一种广泛应用于工业领域的重要零件，它具有承受高负荷和高转速的能力。

在设计和选择圆锥滚子轴承时，了解其尺寸参数是十分重要的。

本文将介绍圆锥滚子轴承的尺寸参数及其重要性。

1. 内径（Bore）圆锥滚子轴承的内径是指内圈的直径，也叫做轴孔直径。

内径通常以毫米（mm）为单位进行标记，例如：15mm、20mm等。

内径大小的选择取决于安装轴的尺寸，因为它需要与轴相匹配以确保正确的配合和运转。

2. 外径（Outside diameter）圆锥滚子轴承的外径是指外圈的直径，也称为外圈直径。

外径通常以毫米为单位进行标记，例如：40mm、60mm等。

外径大小的选择取决于轴承的安装空间，因为它需要与安装空间相适配。

3. 宽度（Width）圆锥滚子轴承的宽度是指整个轴承的宽度，包括内圈和外圈之间的间隙。

宽度通常以毫米为单位进行标记，例如：12mm、20mm等。

宽度的选择与承受的负荷和空间对轴承的要求有关。

较大的宽度通常表示可以承受更大的负荷。

4. 内圈圆锥角（Inner ring cone angle）内圈圆锥角是指内圈内侧表面与轴线之间的夹角。

它通常以度数或弧度表示，例如：10度或0.17弧度。

内圈圆锥角的选择取决于所需的轴承性能，较大的角度通常表示较大的承载能力。

5. 外圈圆锥角（Outer ring cup angle）外圈圆锥角是指外圈外侧表面与轴线之间的夹角。

与内圈圆锥角类似，它通常以度数或弧度表示。

外圈圆锥角的选择与内圈圆锥角相对应，以确保正确的轴承配合。

6. 轴承间隙（Bearing clearance）轴承间隙是指内圈和外圈之间的空隙。

它通常以毫米为单位进行标记，例如：0.05mm、0.10mm等。

轴承间隙的选择取决于所需的轴承运转情况，通常较小的间隙表示较高的精度。

7. 安装孔尺寸（Mounting hole size）安装孔尺寸是指圆锥滚子轴承的内圈上用于安装的孔洞的尺寸。

圆锥滚子轴承尺寸参数圆锥滚子轴承属于分离型轴承，轴承的内、外圈均具有锥形滚道。

该类轴承按所装滚子的列数分为单列、双列和四列圆锥滚子轴承等不同的结构型式。

单列圆锥滚子轴承可以承受径向负荷和单一方向轴向负荷。

当轴承承受径向负荷时，将会产生一个轴向分力，所以当需要另一个可承受反方向轴向力的轴承来加以平衡。

广泛用于汽车、轧机、矿山、冶金、塑料机械等行业。

1定义编辑单列圆锥滚子轴承承受轴向负荷的能力取决于接触角，即外圈滚道角度，角度越大，轴向负荷能力也越大。

圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。

在轿车的前轮轮毂中，用上了小尺寸的双列圆锥滚子轴承。

四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。

2结构特点编辑圆锥滚子轴承的类型代号为30000[1]，圆锥滚子轴承为分离型轴承。

一般情况下，尤其是在GB/T307.1-94《滚动轴承向心轴承公差》中所涉及到的尺寸范围内的圆锥滚子轴承外圈与内组件之间是百分之百可以通用互换使用的。

圆锥滚子轴承圆锥滚子轴承外圈的角度以及外滚道直径尺寸已与外形尺寸相同被标准化规定了。

不允许在设计制造时更改。

以致使圆锥滚子轴承的外圈与内组件之间可在世界范围内通用互换。

圆锥滚子轴承主要用于承受以径向载荷为主的径向与轴向联合载荷。

与角接触球轴承相比、承载能力大，极限转速低。

圆锥滚子轴承能够承受一个方向的轴向载荷，能够限制轴或外壳一个方向的轴向位移。

3分类编辑单列圆锥滚子轴承有一个外圈，其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。

外圈可以和内圈组件分离，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。

即同型号的外圈除外部尺寸、公差需符合ISO492（GB307）规定外，内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。

[1]通常，单列圆锥滚子轴承外圈滚道的圆锥角在10°~19°之前，能够同时承受轴向载荷和径向载荷的联合作用。

圆锥滚子轴承的尺寸和公差圆锥滚子轴承的尺寸和公差(轴承尺寸标准，轴承公差)：一、圆锥滚子轴承尺寸：公制轴承：产品表所列公制单列圆锥滚子轴承的外形尺寸符合ISO355-1977标准，型号前缀中带J的轴承除外。

这些尺寸符合ANSI/ABMA19.1-1987标准。

英制轴承：英制轴承的外形尺寸符合AFBMA标准19-1974(ANSIB3.19-1975标准)。

ANSI/ABMA标准19.2-1994随后取代了这个标准，但这个后来的标准不再包括尺寸。

二、圆锥滚子轴承公差：SKF圆锥滚子轴承中型号相同的带滚子和保持架组件的内圈和外圈可互换。

如果内锥体和外锥环圈是可互换的，轴承整个支承面宽度T就不会超出公差范围。

公制轴承：标准生产的SKF单列公制圆锥滚子轴承为普通级公差。

有些轴承的宽度公差还可按照公差级CLN规格缩小。

前缀中带J的标准轴承按公差级CLN规格生产。

所有外径超过420mm的轴承尺寸精度均符合普通级规格公差级，但运行精度超过普通级，达到P6规格。

普通级公差和CLN公差的数值同ISO492:2002标准对应(普通级和6X级)。

P6运行精度的数值符合DIN620-3:1964标准，该标准1988年取消。

英制轴承：标准生产的SKF单列英制圆锥滚子轴承为普通级公差。

根据要求，可供应符合更高精度CL3或CL0公差级规格和/或宽度公差降低的英制轴承。

宽度公差同普通级公差不同的内锥体和外锥环圈根据表2以型号后缀表示，实际公差数值见表。

表2：调整后的宽度公差圆锥滚子轴承的杯罩和圆锥型号后缀宽度公差1)最大最小-mm/1+0,0250/1A+0,038+0,013/-10-0,025/11+0,025-0,025/15+0,038-0,038/2+0,0510/2B+0,076+0,025/2C+0,102 +0,051/-20-0,051/22+0,051-0,051/3+0,0760-/30-0,076/4+0,10201)完整轴承的总宽度公差相当于圆锥和杯罩公差之和，例如：对于轴承K-47686/2/K-47620/3，公差=+0,127/0mm。

圆锥滚子轴承尺寸参数圆锥滚子轴承是指滚动体为圆锥滚子的径向推力式滚动轴承。

有小锥角和大锥角两种。

小锥角主要承受以径向载荷为主的径向和轴向联合载荷，常成双使用，反向安装，内外座圈可分别安装，在安装使用中可调整径向和轴向游隙；大锥角主要承受以轴向载荷为主的轴向和径向联合载荷，一般不单独用来承受纯轴向载荷，当成对配置(同名端相对安装)时可用以承受纯径向载荷。

单列圆锥滚子轴承承受轴向负荷的能力取决于接触角，即外圈滚道角度，角度越大，轴向负荷能力也越大。

圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。

在轿车的前轮轮毂中，用上了小尺寸的双列圆锥滚子轴承。

四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。

那圆锥滚子轴承相关参数有哪些？尺寸范围ZWZ圆锥滚子轴承的基本尺寸已列于尺寸数据表中，单列圆锥滚子轴承：内径尺寸范围：20mm～1270mm外径尺寸范围：40mm～1465mm宽度尺寸范围：15mm～240mm双列圆锥滚子轴承：内径尺寸范围：38mm～1560mm外径尺寸范围：70mm～1800mm宽度尺寸范围：50mm～460mm四列圆锥滚子轴承：内径尺寸范围：130mm～1600mm外径尺寸范围：200mm～2000mm宽度尺寸范围：150mm～1150mm公差ZWZ公制圆锥滚子轴承具有普通级公差，也提供P6X、P6、P5、P4、P2级公差产品，全部与GB307.1相符合。

ZWZ英制圆锥滚子轴承具有普通级公差，根据需要也可提供CL2、CL3、CL0、CL00级公差产品。

径向游隙ZWZ单列圆锥滚子轴承仅在安装后才有游隙，并在有另一个以相反方向定位的轴承进行调节后才能确定。

保持架圆锥滚子轴承一般采用钢板冲压，筐形保持架，但尺寸较大时，亦采用车制实体支柱保持架。

1. 当轴承外径D≤650mm时，采用钢板冲压保持架，保持架后置代号均不标志2. 当轴承外径D>650mm时，采用钢制实体支柱保持架，保持架后置代号不标志允许误差当量动载荷P=Fr KN] 当Fa/Fr≤e时P=0.4Fr +YFa [KN] 当Fa/Fr>e时单列圆锥滚子轴承成对使用时（基本外形尺寸可不同），在计算轴承的当量动载荷时，必须计入径向载荷引起的附加轴向力。
