冷却塔验收表格

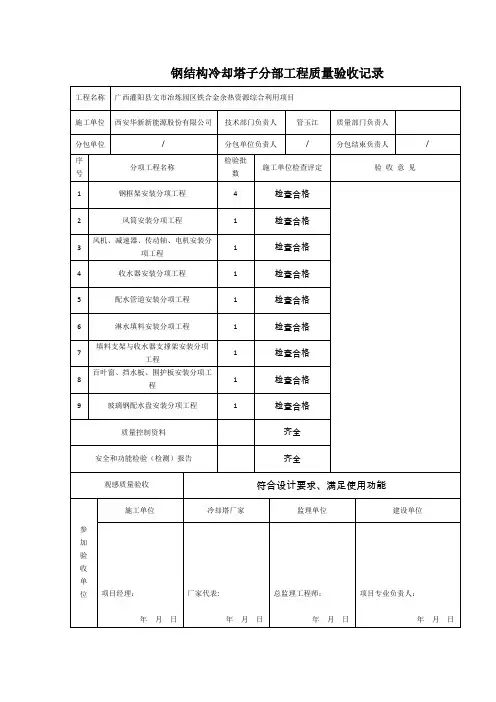

钢结构冷却塔子分部工程质量验收记录钢框架安装分项工程质量验收记录钢框架焊接分项工程检验批质量验收记录钢框架紧固件连接分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录工程名称:检验批部位：续表GJ3.8。

1钢结构防腐涂料涂装分项工程检验批质量验收记录监理（建设)单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日风筒安装分项工程检验批质量验收记录工程名称广西灌阳县文市冶炼园区铁合金余热资源综合利用项目检验批部位风筒安装施工执行标准名称及编号冷却塔厂家标准施工单位西安华新新能源股份有限公司项目经理王新平专业工长管玉江分包单位/ 分包项目经理/ 施工班组长/序号冷却塔厂家标准的规定施工单位检查评定记录监理（建设）单位验收记录检查项目1外表面应有胶衣层，基本保持出厂时表面的质量，无裂缝，无龟裂，色泽均匀,每平方米内不允许有大于Φ5mm的流胶2个。

内表面为富树脂层，应基本平滑，无毛刺现象。

风筒外表面（玻璃钢部分）颜色、色泽应一致，无明显的异色现象检查合格2 片体边缘锯边整齐，无毛刺,厚度基本均匀，无分层检查合格3风筒片拼接应紧固，无明显缝隙，紧固件的接触应有垫圈配合,不能松动。

风筒下法兰与平台连接应采用螺栓连接.风筒支撑架连接牢固紧固件的螺母应拧紧，螺母、垫圈、构件接触应紧密。

检查合格4整台风筒安装后的水平对于Φ4700mm-Φ5500mm允许10mm，Φ6000mm-Φ7700mm允许15mm，Φ8000mm—Φ85300mm允许20mm，Φ9140mm-Φ9750mm允许25mm.检查合格施工单位检查评定结果所有检查项目满足冷却塔厂家标准规范规定施工班组：项目专业质量检验员：年月日监理（建设）单位验收结论监理工程师(建设单位项目专业技术负责人）：年月日风机、减速器、传动轴、电机安装分项工程检验批质量验收记录工程名称广西灌阳县文市冶炼园区铁合金余热资源综合利用项目检验批部位风机、减速器、传动轴、电机安装施工执行标准名称及编号冷却塔厂家标准施工单位西安华新新能源股份有限公司项目经理王新平专业工长管玉江分包单位/ 分包项目经理/ 施工班组长/序号冷却塔厂家标准的规定施工单位检查评定记录监理（建设）单位验收记录检查项目1减速器输出垂直度误差为，。

钢结构冷却塔子分部工程质量验收记录钢框架安装分项工程质量验收记录钢框架焊接分项工程检验批质量验收记录钢框架紧固件连接分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录工程名称：检验批部位：续表GJ3.8.1钢结构防腐涂料涂装分项工程检验批质量验收记录监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日风筒安装分项工程检验批质量验收记录工程名称广西灌阳县文市冶炼园区铁合金余热资源综合利用项目检验批部位风筒安装施工执行标准名称及编号冷却塔厂家标准施工单位西安华新新能源股份有限公司项目经理王新平专业工长管玉江分包单位/分包项目经理/施工班组长/序号冷却塔厂家标准的规定施工单位检查评定记录监理（建设）单位验收记录检查项目1外表面应有胶衣层，基本保持出厂时表面的质量，无裂缝，无龟裂，色泽均匀，每平方米内不允许有大于Φ5mm的流胶2个。

内表面为富树脂层，应基本平滑，无毛刺现象。

风筒外表面（玻璃钢部分）颜色、色泽应一致，无明显的异色现象检查合格2片体边缘锯边整齐，无毛刺，厚度基本均匀，无分层检查合格3风筒片拼接应紧固，无明显缝隙，紧固件的接触应有垫圈配合，不能松动。

风筒下法兰与平台连接应采用螺栓连接。

风筒支撑架连接牢固紧固件的螺母应拧紧，螺母、垫圈、构件接触应紧密。

检查合格4整台风筒安装后的水平对于Φ4700mm-Φ5500mm允许10mm，Φ6000mm-Φ7700mm允许15mm，Φ8000mm-Φ85300mm允许20mm，Φ9140mm-Φ9750mm允许25mm。

检查合格施工单位检查评定结果所有检查项目满足冷却塔厂家标准规范规定施工班组：项目专业质量检验员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日风机、减速器、传动轴、电机安装分项工程检验批质量验收记录工程名称广西灌阳县文市冶炼园区铁合金余热资源综合利用项目检验批部位风机、减速器、传动轴、电机安装施工执行标准名称及编号冷却塔厂家标准施工单位西安华新新能源股份有限公司项目经理王新平专业工长管玉江分包单位/分包项目经理/施工班组长/序号冷却塔厂家标准的规定施工单位检查评定记录监理（建设）单位验收记录检查项目1减速器输出垂直度误差为，。

钢结构冷却塔子分部工程质量验收记录钢框架安装 分项工程质量验收记录钢框架焊接分项工程检验批质量验收记录：钢框架紧固件连接分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录工程名称：检验批部位：续表☝☺钢结构防腐涂料涂装分项工程检验批质量验收记录风筒安装分项工程检验批质量验收记录项 目片体边缘锯边整齐，无毛刺，厚度基本均匀，无分层 检查合格风筒片拼接应紧固，无明显缝隙，紧固件的接触应有垫圈配合，不能松动。

风筒下法兰与平台连接应采用螺栓连接。

风筒支撑架连接牢固紧固件的螺母应拧紧，螺母、垫圈、构件接触应紧密。

检查合格整台风筒安装后的水平对于Φ ❍❍Φ ❍❍允许❍❍，Φ ❍❍Φ ❍❍允许 ❍❍，Φ ❍❍Φ ❍❍允许 ❍❍，Φ ❍❍Φ ❍❍允许❍❍。

检查合格施工单位检查评定结果所有检查项目满足冷却塔厂家标准规范规定施工班组：项目专业质量检验员：年 月 日监理（建设）单位 验收结论监理工程师（建设单位项目专业技术负责人）： 年月 日风机、减速器、传动轴、电机安装分项工程检验批质量验收记录工程名称广西灌阳县文市冶炼园区铁合金余热资源综合利用项目检验批部位风机、减速器、传动轴、电机安装施工执行标准名称及编号冷却塔厂家标准施工单位 西安华新新能源股份有限公司项目经理王新平专业工长管玉江 分包单位分包项目经理施工班组长序号冷却塔厂家标准的规定施工单位检查评定记录监理（建设）单位验收记录 检查减速器输出垂直度误差为，。

检查合格传动轴每对法兰的间隙风机应为 ❍❍，❍❍，间隙在圆周各点上须均匀一致，最大误差风机❍❍，风机，风机，风机。

检查合格电机连续运转 小时，记录电机功率值和电流值及齿轮箱的油温值，并按规定对照是否正常，检查各部件的位置是否移动，各紧固件是否松动，各密封处是否有漏油和渗油现象。

钢结构冷却塔子分部工程质量验收记录钢框架安装分项工程质量验收记录钢框架焊接分项工程检验批质量验收记录钢框架紧固件连接分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录工程名称：检验批部位：续表GJ3.8.1钢结构防腐涂料涂装分项工程检验批质量验收记录风筒安装分项工程检验批质量验收记录4整台风筒安装后的水平对于Φ4700mm-Φ5500mm允许10mm，Φ6000mm-Φ7700mm允许15mm，Φ8000mm-Φ85300mm允许20mm，Φ9140mm-Φ9750mm允许25mm。

检查合格施工单位检查评定结果所有检查项目满足冷却塔厂家标准规范规定施工班组：项目专业质量检验员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日风机、减速器、传动轴、电机安装分项工程检验批质量验收记录工程名称广西灌阳县文市冶炼园区铁合金余热资源综合利用项目检验批部位风机、减速器、传动轴、电机安装施工执行标准名称及编号冷却塔厂家标准施工单位西安华新新能源股份有限公司项目经理王新平专业工长管玉江分包单位/分包项目经理/施工班组长/序号冷却塔厂家标准的规定施工单位检查评定记录监理（建设）单位验收记录检查项目1减速器输出垂直度误差为，。

检查合格2传动轴每对法兰的间隙风机应为3mm，21-13mm，间隙在圆周各点上须均匀一致，最大误差风机0.2mm，风机，风机，风机.。

检查合格3风机安装角度允许误差为0.5度，风机叶片高度差最大误差，。

风机叶片与风筒间隙：风机，风机，风机，风机.。

检查合格4电机连续运转2小时，记录电机功率值和电流值及齿轮箱的油温值，并按规定对照是否正常，检查各部件的位置是否移动，各紧固件是否松动，各密封处是否有漏油和渗油现象。

检查合格5风机运转时减速器油温，温升，振动速度：，，检查合格6斜铁组防止平稳，位置正确，接触紧密，每组不应超过三块，成对斜铁应点焊牢固。

钢结构冷却塔子分部工程质量验收记录钢框架安装分项工程质量验收记录钢框架焊接分项工程检验批质量验收记录钢框架紧固件连接分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收记录工程名称：检验批部位：续表GJ3.8.1钢结构防腐涂料涂装分项工程检验批质量验收记录风筒安装分项工程检验批质量验收记录施工单位西安华新新能源股份有限公司项目经理王新平专业工长管玉江分包单位/分包项目经理/施工班组长/序号冷却塔厂家标准的规定施工单位检查评定记录监理（建设）单位验收记录检查项目1外表面应有胶衣层，基本保持出厂时表面的质量，无裂缝，无龟裂，色泽均匀，每平方米内不允许有大于Φ5mm的流胶2个。

内表面为富树脂层，应基本平滑，无毛刺现象。

风筒外表面（玻璃钢部分）颜色、色泽应一致，无明显的异色现象检查合格2片体边缘锯边整齐，无毛刺，厚度基本均匀，无分层检查合格3风筒片拼接应紧固，无明显缝隙，紧固件的接触应有垫圈配合，不能松动。

风筒下法兰与平台连接应采用螺栓连接。

风筒支撑架连接牢固紧固件的螺母应拧紧，螺母、垫圈、构件接触应紧密。

检查合格4整台风筒安装后的水平对于Φ4700mm-Φ5500mm允许10mm，Φ6000mm-Φ7700mm允许15mm，Φ8000mm-Φ85300mm允许20mm，Φ9140mm-Φ9750mm允许25mm。

检查合格施工单位检查评定结果所有检查项目满足冷却塔厂家标准规范规定施工班组：项目专业质量检验员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日风机、减速器、传动轴、电机安装分项工程检验批质量验收记录工程名称广西灌阳县文市冶炼园区铁合金余热资源综合利用项目检验批部位风机、减速器、传动轴、电机安装施工执行标准名称及编号冷却塔厂家标准施工单位西安华新新能源股份有限公司项目经理王新平专业工长管玉江分包单位/分包项目经理/施工班组长/序号冷却塔厂家标准的规定施工单位检查评定记录监理（建设）单位验收记录检查项目1减速器输出垂直度误差为，。
