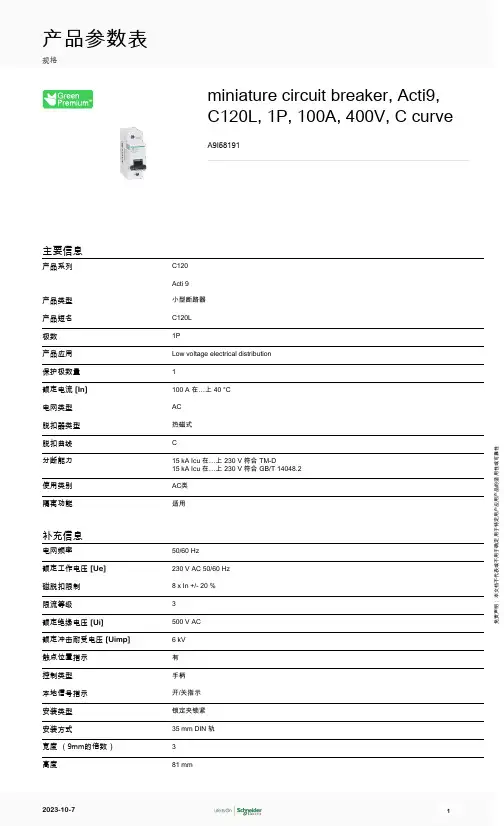

产品参数表规格miniature circuit breaker, Acti9,C120L, 1P, 100A, 400V, C curveA9I58191主要信息产品系列C120Acti 9产品类型小型断路器产品短名C120L 极数1P产品应用Low voltage electrical distribution 保护极数量1额定电流 [In]100 A 在…上 40 °C 电网类型AC 脱扣器类型热磁式脱扣曲线C分断能力15 kA Icu 在…上 230 V 符合 TM-D15 kA Icu 在…上 230 V 符合 GB/T 14048.2使用类别AC类隔离功能适用补充信息电网频率50/60 Hz额定工作电压 [Ue]230 V AC 50/60 Hz 磁脱扣限制8 x In +/- 20 %限流等级3额定绝缘电压 [Ui]500 V AC 额定冲击耐受电压 [Uimp]6 kV 触点位置指示有控制类型手柄本地信号指示开/关指示安装类型锁定夹锁紧安装方式35 mm DIN 轨宽度 （9mm的倍数）3高度81 mm免责声明：本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性宽度27 mm深度73 mm净重205 g机械寿命10000 次电气寿命4000 次有关锁的描述 1 padlock接线能力隧道式端子 1…50 mm² 单股硬线隧道式端子 1…35 mm² 软线紧固扭矩 3.5 N.m漏电流保护无漏电保护环境符合标准GB/T 14048.2TM-D产品认证CCCCEIEC CB报告IP 保护等级灯体: IP20Inside enclosure: IP40污染等级3运行温度-30…70 °C贮存环境温度-40…80 °C包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height7.85 cmPackage 1 Width 2.7 cmPackage 1 Length8.1 cmPackage 1 Weight209 gUnit Type of Package 2BB1Number of Units in Package 212Package 2 Height9.5 cmPackage 2 Width34.8 cmPackage 2 Length8.7 cmPackage 2 Weight 2.669 kgUnit Type of Package 3S03Number of Units in Package 372Package 3 Height30 cmPackage 3 Width30 cmPackage 3 Length40 cmPackage 3 Weight16.562 kg可持续性Green Premium 产品REACh法规REACh 声明欧盟ROHS指令符合欧盟ROHS声明中国 ROHS 管理办法中国 ROHS 声明自主符合中国 ROHS（中国 ROHS 管控范畴之外的产品）RoHS 豁免信息是环境披露产品环境文件流通资料产品使用寿命终期信息合同保修保修单18 个月推荐的替代产品。

施耐德电子脱扣器说明书1、产品概述此智能型框架断路器用于控制和保护低压配电网络。

一般安装在低压配电柜中作主开关起保护作用。

额定电流1000A及以下的断路器，还可作电动机保护用。

产品可提供湿热带型（TH型）、船用型和1E级断路器，可提供低温至-40℃断路器，并可提供液晶显示及数码管显示断路器。

智能化、零飞弧、带隔离功能；较高的分断和短时耐受能力；具有过载长延时、短路短延时、短路瞬时及接地故障功能（可选）；抽屉座有“连接”、“试验”、“分离”三个位置指示；2、正常使用条件断路器可在周围空气温度为-5℃～+40℃条件下运行（大于+40℃至+60℃见样本中的断路器降容系数）；安装地点的海拔不过2000m；安装地点的空气相对湿度在高温度为+40℃时不过50%；在较低温度下可以有较高的相对湿度，例如20℃时达90％，对由于温度变化偶尔产生的凝露，应采取特殊的措施；污染等级为3级；断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为Ⅳ，其余辅助电路、控制电路安装类别为Ⅲ；断路器适用于电磁环境A；船用和湿热带型断路器能耐受潮湿空气、盐雾及霉菌的影响；船用型断路器在受到船舶正常振动时能可靠工作；1E级断路器能耐受核工业环境影响；断路器的垂直倾斜度不过5°，船用断路器不过22、5°；断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；断路器安装在柜体小室内，且加装门框，防护等级达IP40。

断路器功能介绍：断路器为立体布置形式，触头系统、瞬时过电流脱扣器左右侧板均安装在一块绝缘板上。

上部装有灭弧系统，操作机构可装在正前方或右侧面，有“分”“合”指示及手动断开按钮。

其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。

速饱和电流互感器或电流电压变换器套在下母线上。

欠电压延时装置、热继电器或半导体脱扣器可分别装在下方。

DW15-2000、3200、4000、6300断路器为立体布置形式，由底架、侧板、横梁组成框架，每相触头系统安装在底架上，上面装灭弧室。

施耐德断路器型号大全1. 断路器简介断路器是用于保护电气设备免受过电流的损坏的一种设备。

施耐德电气公司是世界知名的电气设备制造商之一，提供了广泛的断路器系列产品，以满足不同应用场景的需求。

2. 断路器的分类根据不同的特点和功能，施耐德的断路器可以分为多个系列和型号。

下面将介绍其中一些常见的系列和型号。

2.1 诺伊瞬变型断路器（Noark系列）•诺伊瞬变型断路器是一种高性能、高可靠性的低压断路器，适用于家庭、商业和工业用途。

•有多种型号可供选择，包括诺伊A系列、诺伊B系列和诺伊C系列。

•特点：–高短路分断能力，保护设备免受过电流损害。

–超快瞬态保护，提供额外的安全性。

–安装方便，使用灵活。

2.2 Multi 9系列断路器•Multi 9系列是一种模块化断路器，适用于住宅和商业用途。

•提供了多种额定电流和极数的型号，以满足不同的需求。

•特点：–可插拔模块，方便维护和更换。

–可定制的配件，可以灵活应对各种应用场景。

–高断路能力，有效保护电气设备。

2.3 PowerPact系列断路器•PowerPact系列是一种高性能、可定制化的断路器，适用于大型工业和商业用途。

•提供了多种型号，包括PowerPact H型、PowerPact J型和PowerPact L型等。

•特点：–高断路能力，可保护重要设备免受过电流和短路的损害。

–可定制的配件，以满足特定应用需求。

–先进的电子保护功能，提供可靠的安全性。

3. 施耐德断路器的选型要点在选择合适的施耐德断路器时，需要考虑以下要点：3.1 额定电流和额定短路中断能力根据需要保护的设备的额定电流和所在电路的额定短路中断能力来选择合适的断路器型号。

3.2 极数和安装方式根据设备的电气系统和安装空间的要求，选择合适的断路器极数和安装方式。

3.3 附加功能和配件根据特定的应用需求，选择具有附加功能和可定制配件的断路器，以提供更高的性能和安全性。

4. 施耐德断路器的应用领域施耐德的断路器系列产品广泛应用于以下领域：•住宅楼宇和商业建筑•工业生产线和设备•电力系统和配电网络•数据中心和通信基础设施5. 小结施耐德电气公司提供了丰富的断路器系列产品，包括诺伊瞬变型断路器、Multi 9系列断路器和PowerPact系列断路器等。

施耐德电气Resi9系列家用微型断路器产品目录施耐德电气是全球能效管理和自动化领域的专家，致力于为客户提供安全、可靠、高效、经济以及环保的能源和过程管理。

集团2017财年销售额为247亿欧元，在全球100多个国家拥有超过14.2万名员工。

从简单的开关产品到复杂的运营系统，我们的技术、软件和服务帮助客户管理和优化运营，通过互联互通的科技助力产业优化，改善城市生态，丰富人们的生活。

在施耐德电气，我们称之为：Life Is On施耐德电气中国•中国已经成为集团在全球第二大市场•在中国拥有超过17000名员工•3个主要研发中心和1个施耐德电气研修学院•23家工厂、8个物流中心、9个分公司和37个办事处遍布全国目录Resi9Resi9产品展示概要 (2)产品号规则 (6)保护类产品小型断路器小型断路器概览 (7)Resi9微型断路器 (8)Resi9高额定电流断路器 (12)Resi9“相线+中性线”微型断路器 (14)漏电保护断路器预拼装式漏电保护断路器的选择 (16)预拼装式漏电保护断路器概览 (17)预拼装式漏电保护断路器 (18)电涌保护器Resi9 电涌保护器 (25)电气和机械附件iCNV自恢复过欠压保护器 (27)安装类产品新型梳状母排 (30)天朗系列终端配电箱 (31)技术参考资料脱扣曲线 (45)限流 (48)断路器的储存和运输注意事项 (49)12100%在苛刻环境下保证人员和设备的绝对安全。

家庭用电的更佳选择更苛刻的环境下确保用电安全Resi9系统可以给您、您的客户、以及他们的设备提供目前可达到的更高级别的保护。

其众多的国际认证和保护创新意味着Resi9系统甚至超过了苛刻的要求，确保您的终端配电系统100%的绝对安全。

保证维护过程中的安全VisiSafe ‘看得见的安全’在任何环境和条件下，VisiSafe 都可确保下级电路的绝对可靠安全。

● VisiSafe 绿色指示条，可靠指示触点的断开位置。

施耐德 MT智能断路器施耐德MT智能断路器1.介绍1.1 施耐德MT智能断路器的概述1.2 施耐德MT智能断路器的特点1.3 施耐德MT智能断路器的应用领域2.技术规格2.1 施耐德MT智能断路器的额定电流范围2.2 施耐德MT智能断路器的额定工作电压范围 2.3 施耐德MT智能断路器的动作保护特性2.4 施耐德MT智能断路器的额定断电容量2.5 施耐德MT智能断路器的电气连接方式2.6 施耐德MT智能断路器的防护等级2.7 施耐德MT智能断路器的外观尺寸3.安装与调试3.1 施耐德MT智能断路器的安装要求3.2 施耐德MT智能断路器的接线方法3.3 施耐德MT智能断路器的调试步骤3.4 施耐德MT智能断路器的常见故障处理方法4.操作与维护4.1 施耐德MT智能断路器的手动操作方法4.2 施耐德MT智能断路器的自动操作方法4.3 施耐德MT智能断路器的维护注意事项4.4 施耐德MT智能断路器的定期检查和保养5.附件5.1 施耐德MT智能断路器的安装说明书5.2 施耐德MT智能断路器的调试记录表5.3 施耐德MT智能断路器的维护手册注释：________1.法律名词及注释1.1 专利：________根据《专利法》规定，指授予创造者在确立法律保护范围内享有创造引导及培育经济利益的专门权益。

1.2 商标：________根据《商标法》规定，指以特定的图形、字母、数字、颜色、声音等方式，用以标识商品或服务来源并区别于其他商品或服务的标识。

本文档涉及附件：________1.施耐德MT智能断路器的安装说明书2.施耐德MT智能断路器的调试记录表3.施耐德MT智能断路器的维护手册本文所涉及的法律名词及注释：________1.专利：________根据《专利法》规定，指授予创造者在确立法律保护范围内享有创造引导及培育经济利益的专门权益。

2.商标：________根据《商标法》规定，指以特定的图形、字母、数字、颜色、声音等方式，用以标识商品或服务来源并区别于其他商品或服务的标识。

施耐德断路器工作原理
施耐德断路器是一种用于保护电路安全的电气设备。

其工作原理可以简单描述如下：
1. 断路器内部有一套电磁触点机构，通过控制电磁线圈的通断来控制断路器的闭合和断开状态。

2. 当电路发生过载或短路等异常情况时，断路器内部的过载保护装置会检测到电流的异常，并产生一个触发信号。

3. 触发信号会通过电磁线圈传输到断路器的触发部分，使电磁触点机构动作，将断路器从闭合状态迅速切换为断开状态。

4. 一旦断路器断开，电路中断，电流停止流动，从而有效地保护了电器设备和电路线路，避免过电流损坏。

5. 断路器断开后，可以手动或自动复位，恢复电路的正常供电状态。

除上述工作原理外，施耐德断路器还具有其他高级功能，例如漏电保护、短路保护、过电压保护等，以提供更全面的电路保护措施。

这些功能会根据不同型号的断路器而有所差异，但基本原理是相似的。

需要注意的是，不同型号的施耐德断路器可能采用不同的工作原理和结构，上述描述仅为一般原理的简单介绍。

详细的工作
原理和功能特点可通过查阅施耐德断路器的产品资料或与专业人员咨询来了解。

施耐德 MT智能断路器[公司名称]
[文档标题]
版本号：V１.０
文档状态：草稿
目录
1.引言
1.1 文档背景和目的
1.2 文档范围
1.3 读者对象
1.4 术语定义
2．施耐德ＭT智能断路器概述
2.1 施耐德ＭT智能断路器的定义
2.２施耐德ＭT智能断路器的主要特点
2.3 施耐德ＭT智能断路器的应用范围
3.施耐德MＴ智能断路器的产品规格
3．1 施耐德ＭT智能断路器的技术参数3．2 施耐德ＭT智能断路器的外观规格3.3 施耐德 MT智能断路器的功能规格
４.施耐德MT智能断路器的工作原理4．１施耐德ＭT智能断路器的组成部分４．2 施耐德ＭＴ智能断路器的工作流程4.3 施耐德 MT智能断路器的保护机制
５.施耐德MT智能断路器的安装与调试5.1 施耐德 MT智能断路器的安装要求
5.2 施耐德MT智能断路器的调试方法
5.3 施耐德MT智能断路器的使用注意事项6．施耐德 MT智能断路器的维护与保养６.1 施耐德 MT智能断路器的日常维护
6.2 施耐德ＭT智能断路器的故障排除
6.3 施耐德ＭT智能断路器的保养建议７．附件
７.1 施耐德 MT智能断路器的技术手册
7．2 施耐德 MT智能断路器的安装图纸7.3 施耐德 MT智能断路器的维修报告附录
附录a:法律名词及注释解释
本文档涉及附件：
1．施耐德 MT智能断路器的技术手册
2.施耐德 MT智能断路器的安装图纸
3.施耐德 MT智能断路器的维修报告
本文所涉及的法律名词及注释：
1.法律名词１：注释说明1
2.法律名词2：注释说明2
3．法律名词3:注释说明3
版权所有© 公司 [年份]。

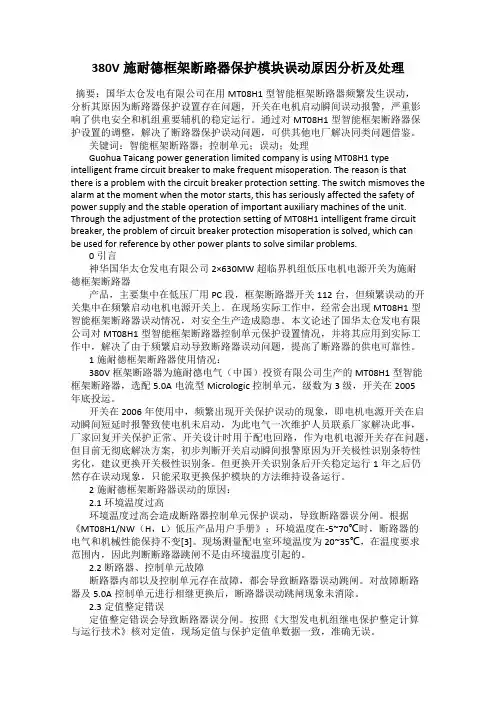

380V施耐德框架断路器保护模块误动原因分析及处理摘要：国华太仓发电有限公司在用MT08H1型智能框架断路器频繁发生误动，分析其原因为断路器保护设置存在问题，开关在电机启动瞬间误动报警，严重影响了供电安全和机组重要辅机的稳定运行。

通过对MT08H1型智能框架断路器保护设置的调整，解决了断路器保护误动问题，可供其他电厂解决同类问题借鉴。

关键词：智能框架断路器；控制单元；误动；处理Guohua Taicang power generation limited company is using MT08H1 type intelligent frame circuit breaker to make frequent misoperation. The reason is that there is a problem with the circuit breaker protection setting. The switch mismoves the alarm at the moment when the motor starts, this has seriously affected the safety of power supply and the stable operation of important auxiliary machines of the unit. Through the adjustment of the protection setting of MT08H1 intelligent frame circuit breaker, the problem of circuit breaker protection misoperation is solved, which canbe used for reference by other power plants to solve similar problems.0引言神华国华太仓发电有限公司2×630MW超临界机组低压电机电源开关为施耐德框架断路器产品，主要集中在低压厂用PC段，框架断路器开关112台，但频繁误动的开关集中在频繁启动电机电源开关上。

施耐德万能断路器选型工品汇，工业品分销采购平台，与国内外上千家工业品品牌合作，如施耐德、欧姆龙、德力西、ABB、西门子等，10万余种产品，正品保障，为您节省时间和成本，提供专业的MRO采购服务!施耐德万能断路器被应用于很多领域，需要的型号也有所不同，工品汇拥有齐全的万能断路器型号和优惠的价格，如果您想采购施耐德断路器请点击施耐德进行采购。

施耐德断路器智能型万能式断路器如何正确选型?断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

智能型万能式断路器低压断路器，从结构、用途和所具备的功能来分，主要有万能式(又称框架式)和塑料外壳式两大类。

还有一些特殊用途的断路器，如真空断路器等。

科技的不断发展已将当前微处理器和计算机技术用于低压断路器，一方面使低压断路器具有智能化功能，另一方面使低压断路器通过其具有的RS485标准通信接口与相应的通信协议可组成主从结构的局域网系统，使系统可实现远距离的“四遥”功能。

使万能式断路器具有在线参数检测、动作值可整定、故障记忆及可通信功能等。

微处理器用于低压断路器，使断路器的保护功能大大增强，带微处理器的智能控制器的保护特性通过人机对话可方便地使用、调整，智能控制器还具有预报警特性和微机自诊断功能。

智能型万能式断路器可实时远程监控当前运行状态，反映当前电网参数和运行参数的远程监测等功能。

智能型万能式断路器用作电气设备或线路保护时，用户选型时主要有以下4点考虑：1、选用断路器的额定短路分断能力(电流)大于或等于线路的预期(最大)短路电流;2、选用断路器的额定电流大于或等于线路或电气设备的额定电流;3、选用断路器的外形尺寸相对较小，节省空间，便于在同一柜内可安装多台断路器;4、选用断路器的保护功能相对完善全面，能满足其工作场合的要求。

南方施耐德万能式断路器EMT南方施耐德电气有限公司EMT智能型万能式断路器符合GB14048.2标准；获中国质量认证中心的CCC产品认证。

南方施耐德电气有限公司EMT智能型万能式断路器该产品适用于交流50Hz，额定电压400V/660V(690V)及以下，短路分断能力40kA-120kA(有效值)，额定电流630A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。

该断路器具有智能化功能，精确选择性保护能提高供电可靠性，避免不必要的停电。

EMT万能式断路器分类：1、按安装方式分：固定式、抽屉式（抽屉座有“连接”、“试验”、“分离”三个位置指示）2、按级数分;三级、四级。

3、按操作方式分：电动操作、手动操作（检修、维护用）。

EMT万能式断路器性能：1、智能控制器分为;H型（通讯）、M型（普通智能型）、L型（经济型）。

脱扣器种类：智能控制器、欠压瞬时（或延*时)脱扣器、分励脱扣器。

2、具有过载长延*时反时限，短延*时的反时限、定时限、瞬时功能。

可由用户自行设定组成所需要的保护特性。

3、单相接地保护功能。

4、显示功能：整定电流显示、动作电流显示、各线电压主显示（电压显示应在订货时提出）。

5、报警功能;过载报警。

6、自检功能;过热自检、微机自诊断。

7、试验功能：试验控制器的动作特性。

8、电气寿命：500次；机械寿命：免维护2500次/有维护10000次。

EMT-2000额定短路分断能力Icu=80kA 400V Icu=50kA 690VIcs=50kA 400V Ics=40kA 690VIcw=50kA 400V Icw=40kA 690V额定电流In(A) 400 630 800 1000 1250 1600 2000EMT-3200、EMT-4000额定短路分断能力Icu=100kA 400V Icu=65kA 690VIcs=80kA 400V Ics=65kA 690VIcw=80kA 400V Icw=50kA 690V额定电流In(A) 2000 2500 3200 4000EMT-6300额定短路分断能力Icu=120kA 400V Icu=85kA 690VIcs=100kA 400V Ics=75kA 690VIcw=100kA 400V Icw=75kA 690V额定电流In(A) 4000 5000 6300EMT万能式断路器可实现智能化网络监控，可应用于Modbus、Profibus、Devicenet、CAN和TCP通信协议，方便用户进行集成管理；可配FDM3短消息通知模块，实现远程报警和监视；M型智能控制型保护功能（标准型、默认配置）：1.□Ir1过载长延时、Ir2短路延时反时限+定时限、Ir3短路瞬时、Ir4单相接地四段保护2.□Ir1过载长延时、Ir2短路延时定时限、Ir3短路瞬时、Ir4单相接地四段保护1.□Ir1过载长延时、Ir2短路延时定时限、Ir3短路瞬时、Ir4单相接地四段保护2.□Ir1过载长延时、Ir2短路延时反时限+定时限、Ir3短路瞬时、Ir4单相接地四段保护3.□带PROFIBUS-DP通讯协议□带MODEBUS通讯协议辅助功能1.电流表功能2.自诊断功能3.速写功能4.试验功能5.显示功能EMT-2000~6300常规配置说明：1.电动：欠压瞬时脱扣器、分励脱扣器、闭合电磁铁、3组转换触头、电动机、M型智能控制器、主回路水平接线、门框、主回路安装螺栓、M型智能控制器说明书、断路器使用说明书、包装箱、抽屉座（抽屉式断路器）2.手动：欠压瞬时脱扣器、3组转换触头、M型智能控制器、主回路水平接线、门框、主回路安装螺栓、M型智能控制器说明书、断路器使用说明书、包装箱、抽屉座（抽屉式断路器）EMT-2000-6300智能型万能式断路器可选配置（费用另计）：不可调欠压延时脱扣器（1s、3s、5s、7s不可调）、可调欠压延时脱扣器（1s、3s、5s可调）、杠杆联锁（抽屉式）、钢缆联锁、按钮锁、钥匙锁、门联锁、外置互感器式接地保护功能、垂直母线、旋转母线（In ≤3200抽屉式）、3常开3常闭触头、4常开4常闭触头、4组转换触头、5组转换触头、H 型智能控制器、位置信号、计数器、防护罩。

施耐德万能式断路器
施耐德微型断路器施耐德电气有限公司(SchneiderElectricSA)是世界500强企业之一，1836年由施耐德兄弟建立。

如今，它的总部位于法国吕埃，施耐德电气公司是全球能效管理领域的领导者，为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案，在住宅应用领域也拥有强大的市场能力。

2012财年，施耐德在全球的总营收达到240亿欧元，在100多个国家拥有超过140，000名员工。

断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电http:/。

AC30系列模数插座BNC 100HLE系列漏电脱扣器1+N63、80、100 23010KA 0.830D2 503+N 10034003004外形及安装尺寸BNC100H/D系列小型断路器适用范围BNC 100H/D系列小型断路器具有美观小巧、重量轻、性能优良可靠、分段能力较高、脱扣迅速、导轨安装、壳体和部件采用高阻燃及耐冲击塑料、使用寿命长等优点。

主要用于交流50HZ或60HZ单极230V，二、三、四极400V线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电气装置和照明线路。

主要技术参数断路器的基本参数型号极数（P）额定频率（HZ）壳架等级额定电流（A）额定电压（V）额定电流（A）额定短路分断能力（KA）BNC 100H/D 1、2、3、450、60 100 230/40063、80、10010外形及安装尺寸CE65LE-63(DZ47LE)系列漏电脱扣器631+N 50632304.5KA0.830C D23+N 3 4004外形及安装尺寸CE65-63系列照明/动力保护型断路器适用范围CE65N-63系列小型断路器主要适用于交流50HZ/60HZ，额定电压为230V/400V及以下，额定电流至63A的线路中，该断路器主要用于现代箭镞的电器线路及设备的过载、断路保护、亦适用于线路的不频繁操作与隔离。

主要技术参数●断路器的基本参数额定电流（A）极数（P）额定电流（V）分断能力（KA）顺势脱扣类型瞬时保护电流范围 1、3、6、10、16、20、25123 230/4006000B 3ln＜I≤5lnC 5ln＜I≤10lnD 10ln＜I≤20ln40、50、63 4500 B 3ln＜I≤5lnC 5ln＜I≤10lnD 10ln＜I≤20ln外形及安装尺寸BPN Vigi系列“相线+中性线”漏电保护断路1.45ln 所有值 t＜1h脱扣热态2.55ln 所有值 1＜t＜60s脱扣冷态5ln 所有值 t≥0.1s不脱扣冷态 10ln 所有值 t＜0.1s脱扣冷态外形及安装尺寸CE65NL-63系列漏电脱扣器说明CE65NL-63系列漏电断路器主要适用于交流50HZ/60HZ,额定电压为220V/400V及以下额定电流至63A的线路中，具有漏电触电、短路等保护功能。

施耐德 MT智能断路器施耐德 MT智能断路器简介施耐德MT智能断路器是一种先进的电气保护设备，用于在电力系统中保护电气设备免受过载和短路的损害。

它具有高度可靠性、灵活性和智能化的特点，可以在自动化系统中实现远程控制和监测。

功能特点1. 高可靠性：MT智能断路器采用先进的电气保护技术，能够在电力系统故障发生时及时切断电路，保护设备免受损坏。

它具有快速触发和切断能力，可有效减少故障对电气设备的影响。

2. 灵活性：MT智能断路器可根据电力系统需求进行灵活的设置和调整。

它提供多种保护功能，包括过载保护、短路保护、欠电压保护等，可以根据实际情况对不同的保护参数进行设置。

3. 智能化：MT智能断路器具有智能化的控制和监测功能。

它内置了先进的微处理器，能够对电气参数进行实时监测，并根据设定的保护规则进行智能判断和决策。

同时，它还支持远程控制和监测，可以通过互联网实现对断路器的远程操作和监控。

4. 安全性：MT智能断路器具有高度的安全特性。

它采用了优质的材料和先进的制造工艺，能够确保设备的稳定运行和长期可靠性。

此外，它还具有防尘、防水、防火等多重保护，确保设备在恶劣环境下的正常运行。

5. 易于安装和维护：MT智能断路器设计紧凑，安装方便，可与常规的电气设备配合使用。

同时，它还具有自动诊断和故障检测功能，在故障发生时能够自动排除问题，减少了设备维护的需求。

应用领域施耐德MT智能断路器广泛应用于各种电力系统，包括工业生产线、建筑物电力系统、数据中心、交通运输系统等。

它能够有效保护设备免受电力故障的影响，确保电力系统的安全稳定运行。

技术规格- 额定电压：根据不同型号和额定功率选择，通常为380V或220V。

- 额定电流：根据不同型号和应用需求选择，范围从10A到1000A不等。

- 额定短路切断容量：根据不同型号和应用需求选择，通常为6kA或10kA。

- 过载保护范围：根据不同型号和应用需求选择，范围从1A到10A不等。

ABB施耐德断路器参数ABB断路器参数：1.额定电压：ABB断路器的额定电压范围广泛，可以满足不同工业和商业领域的需求。

例如，ABB的最低额定电压为24V，适用于低压控制电路；而最高额定电压可达到145KV，适用于高压输电线路。

2.额定电流：ABB断路器的额定电流决定了其能够安全并可靠地处理的电流负荷。

ABB断路器的额定电流范围从几安到几千安，根据不同的应用需求选择合适的额定电流级别。

3.制动能力：ABB断路器的制动能力是指其应对瞬态电流或故障电流时的能力。

制动能力取决于断路器设计的接触系统和弧气动封堵技术。

ABB断路器具有高弧压抑制能力和快速制动能力，能够快速切断故障电流并保护电气设备。

4.额定频率：ABB断路器适用于常见的交流电网频率，例如50Hz或60Hz。

其额定频率多根据实际应用选择，以确保断路器的正常运行和保护功能。

5.短路强度：短路强度是指断路器能够处理的故障电流的最大值，通常以千安或万安计算。

ABB断路器具有高短路强度，可支持高电流能力和强大的故障电流抑制能力。

6.额定使用环境：ABB断路器适用于各种环境条件，包括高温、低温、高海拔和潮湿环境。

根据不同的应用场景，ABB断路器的使用环境参数可以提前设定和调整。

7.操作方式：ABB断路器通常可通过手动或电动机构操作。

手动操作方式适用于小型断路器，在实际维护和检修中较为常见。

电动操作方式适用于大型断路器，能够实现远程操作和自动化控制。

8.耐久性：ABB断路器的耐久性是指其可以承受的使用寿命和开合次数。

一般来说，ABB断路器的额定操作寿命可达到几万次，而且具有良好的机械和电气寿命特性。

9.防护等级：ABB断路器的防护等级是指其防尘、防水和防腐蚀能力。

常见的防护等级包括IP20、IP40、IP54等，可根据实际应用环境的要求选择合适的断路器型号。

10.安全认证：ABB断路器符合国际标准和安全认证要求，如IEC、UL、CE等。

这些认证证明了ABB断路器具有高品质、安全可靠的特性，并且适用于全球市场和使用环境。

Multi 9 系列产品⏹断路器⏹漏电保护附件⏹电气附件⏹机械附件⏹远程控制附件M V⏹额定电压：230V/400V⏹额定电流：1,2,4,6,10,16,20,25,32,40,50,63A ⏹极数：1P,2P,3P,4P⏹过电流保护脱扣特性❑B型曲线：3－5 In（C65N）❑C型曲线•5-10 In（C65a/N/H）• 7-10 In（C65L）❑D型曲线 :10-14 InC65N B曲线有3A产品15kAIn (A)1 2 4 6 10 16 20 25 32 40 50 6310kA 6kA 4.5kA C65a C65N C65HC65LC65a系列小型断路器⏹额定电压：230V/400V⏹额定电流：6,10,16,20,25,32,40,50,63A⏹分断能力：4.5kA⏹极数：1P,2P,3P,4P⏹过电流保护脱扣特性❑C型曲线：5-10 In⏹电气寿命: 20,000 次⏹隔离功能: I.ON, O.OFF 指示⏹符合标准：IEC 60898 / GB 10963⏹安装接线: 适用于25(35)mm2及以下导线⏹额定电压：230V/400V⏹额定电流：1,2,3,4,6,10,16,20,25,32,40,50,63A⏹分断能力：6kA⏹限流能力：3级⏹极数：1P,2P,3P,4P⏹过电流保护脱扣特性❑B型曲线：3-5 In❑C型曲线：5-10 In❑D型曲线：10-14 In⏹电气寿命: 20,000 次⏹隔离功能:绿色条带指示⏹符合标准：IEC 60898 / GB 10963⏹安装接线: 适用于25(35)mm2及以下导线⏹额定电压：230V/400V⏹额定电流：1，2，4，6,10,16,20,25,32,40,50,63A ⏹分断能力：10kA⏹限流能力：3级⏹极数：1P,2P,3P,4P⏹过电流保护脱扣特性❑C型曲线：5-10 In❑D型曲线：10-14 In⏹电气寿命: 20,000 次⏹隔离功能:绿色条带指示⏹符合标准：IEC 60898 / GB 10963⏹安装接线: 适用于25(35)mm2及以下导线⏹额定电压：230V/400V⏹额定电流：1，2，4，6,10,16,20,25,32,40,50,63A ⏹分断能力：15KA⏹限流能力：3级⏹极数：1P,2P,3P,4P⏹过电流保护脱扣特性❑C型曲线：7-10 In❑D型曲线：10-14 In⏹电气寿命: 20,000 次⏹隔离功能:绿色条带指示⏹符合标准：IEC60947-2/GB14048.2⏹安装接线: 适用于25(35)mm2及以下导线C65漏电保护附件⏹Vigi C65漏电保护附件❑类型•电子式 ELE （G，带过压保护）•电磁式 ELM❑极数•ELE 1P+N,2P,3P,4P•ELM 2P,3P,4P❑额定电流•ELE 40/63A•ELM 32/40/63A❑额定剩余动作电流：30mA，300mA，300mA s❑动作时间：一般型<100mS,延时型130mS～500mS❑漏电保护类型：AC类，A类❑额定过压保护动作电压: AC 280V ± 5%❑红色漏电脱扣指示C65漏电保护附件⏹合理的拼装结构❑无需其它拼装附件❑便于区分故障类型C65系列小型断路器附件⏹电气附件❑远程指示附件•OF状态指示接点•SD报警接点•OF+SD/OF双重切换接点❑脱扣附件•MX、MX+OF分励脱扣单元•MN、MNs欠压脱扣单元•MV过压脱扣单元⏹Tm远程控制附件⏹ATm自动重合附件⏹机械附件❑梳状母排、旋转手柄、锁扣❑插拔式底座、间隔件⏹何为“相线+中性线”断路器？❑大量单相负载是“相线+中性线”断路器产生的基础❑DPN,安全性和经济性的统一•较1P断路器安全•较2P断路器经济❑“对相线+中性线”断路器的要求•中性线有明显标示•中性线较相线“先合后分”⏹DPN “相线+中性线”断路器的主要优点❑安全，经济❑体积小，为2P断路器的一半❑进一步减小了配电箱的体积⏹DPNa vigi❑相线和中性线同时分断，相线带保护❑同时提供过载、短路和漏电保护功能❑额定电流6～32A❑分断能力4.5KA❑电子式漏电保护滤波装置，能防止瞬时过电压和瞬时过电流引起的误动作❑可配装DPN梳状母线，可拼装C65所有附件⏹Vigi C65漏电保护附件 ❑与DPNa/DPNN/DPNH 断路器拼装使用， 可以实现间接/直接接触提供人身保护和 对电气设备的绝缘故障提供保护 ❑类型•电子式 ELE （G ，带过压保护）•电磁式 ELM 其动作不需要任何辅助电源， 有很高的抗干扰能力 ❑极数 1P+N ❑额定电流 25/40A ❑额定剩余动作电流：30mA ❑漏电保护类型：AC 类 ， A 类 ❑额定过压保护动作电压: AC 280V ± 5% ❑红色漏电脱扣指示 DPN 漏电保护附件Vigi DPN ELE(G)Vigi DPN ELM 新NC100系列小型断路器⏹NC100H/NC125H系列产品特点适用于第三产业和工业配电系统的保护⏹额定电流: 63,80,100,125A⏹3倍模数⏹极数: 1/2/3/4P⏹脱扣曲线: C/D曲线⏹符合GB14048.2/IEC60947-2标准⏹分断能力：10kA⏹接线能力：50mm2NC100系列小型断路器⏹NC100H/NC125H系列产品特点❑更精准的脱扣特性•C型：7-10In•D型：10-14In❑采用双触点及快速闭合技术, 电气寿命更高❑具有隔离功能和独立的触头位置指示, 安全性更高❑功耗更低, 温升远远优于标准要求❑采用DIN导轨安装, 简单方便❑50mm²的接线能力, 能更好满足接线要求❑同时适用于直流应用❑额定电流:63～125A⏹NC100LS系列高分断断路器❑极高的分断能力：36kA❑额定电流：10A－63A❑3倍模数❑极数：1/2/3/4P❑脱扣曲线：C/D❑具有隔离功能和独立的触头位置指示, 安全性更高❑功耗更低, 温升远远优于标准要求❑符合GB14048.2/IEC60947-2标准⏹电气附件❑SD报警❑OF辅助接点❑MX+OF分励脱扣单元❑MN、MNs欠压脱扣单元⏹漏电附件vigi NC100❑电磁式漏电更安全, 抗干扰❑多种规格满足不同需求❑30/300/500mA，瞬动型❑300s,1000mA,延时型C32H-DC直流断路器⏹用于直流系统⏹额定电流：1-40A⏹额定电压及分断能力❑1P 127V：10kA❑2P 127V：20kA❑2P 250V：10kA⏹脱扣曲线：C型,7-10In⏹可拼装NC100系列各种电气附件⏹磁性灭弧栅，利于灭弧⏹安装时注意极性INT100/INT125隔离开关⏹额定电流：32/40/63/80/100A/125A⏹额定电压：230/400V⏹短时耐受电流：20 In/1s新⏹“NO / NF” 辅助触点⏹切实分断指示⏹接线能力：50mm2⏹高机械寿命:大于50,000次⏹标准：IEC60947-3ID漏电开关⏹额定电压：230/400V⏹额定电流 25A/40A/63A/80A/100A⏹极数：2P/4P⏹额定剩余动作电流❑25A 2P:10mA❑25/40/63A:30mA/100mA /300mA⏹漏电保护类型：AC类⏹隔离功能⏹电磁式漏电开关⏹符合标准：IEC61008/GB16916C65断路器选型表NC100系列断路器选型表Easy9 系列产品介绍Easy 9 系列产品Easy 9 产品系列概览EA9AN 系列小型断路器EA9D 隔离开关EA9AH 高分断能力的小型断路器EA9C “相线+中性线”漏电保护断路器EA9R 系列漏电保护断路器EA9A45、EA9A47 “相线+中性线”断路器EA9L电涌保护器楼宇自动化产品EA9X 导轨插座EA9F 系列配电箱EA9B漏电开关Easy 9 产品系列概览Easy 9 系列产品⏹小型断路器和隔离开关❑EA9AN 小型断路器❑ EA9A45、EA9A47 “相线+中性线”断路器❑ EA9AH 高分断能力的小型断路器❑ EA9D 隔离开关⏹漏电保护装置❑EA9R 漏电保护断路器❑EA9C “相线+中性线”漏电保护断路器❑ EA9B 漏电开关⏹EA9L 电涌保护器⏹ EA9F 全金属配电箱⏹ EA9X 导轨插座⏹ IH、IC50EA9 A N 3 C16 30 G CEasy 9系列产品类型分断能力极数C曲线16A剩余动作电流过压功能可检测剩余动作电流类型AC类Easy 9系列产品号说明NP无塑封产品专业引导轻松之路!小型断路器和隔离开关产品号EA9 A N 3 C16Easy 9系列产品类型A＝小型断路器D＝隔离开关分断能力4＝4.5KA; N＝6KA; H＝10KA极数1＝1P； 2＝2P3＝3P； 4＝4P 5＝1P＋N（18mm）7＝1P＋N（36mm）脱扣曲线C曲线：5－10InD曲线：10－14In额定电流6＝6A ； 10＝10A 16＝16A； 20＝20A 25＝25A； 32＝32A 40＝40A； 50＝50A 63＝63A产品号EA9 R N 3 C 16 30 CEasy 9系列产品类型R ＝漏电保护断路器 分断能力 N ＝6KA;极数1＝1P ； 2＝2P 3＝3P ； 4＝4P脱扣曲线C 曲线：5－10In额定电流6＝6A ；10＝10A ；16＝16A 20＝20A ；25＝25A ；32＝32A 40＝40A ；50＝50A ；63＝63AEA9R 漏电保护断路器额定剩余动作电流 30＝30mA可检测剩余电流类型 C ＝AC 类EA9R 系列漏电保护断路器⏹类型：电子式 ELE⏹额定电流：⏹ 6，10，16，20，25，32，40，50，63A⏹分断能力：6000A⏹断路器极数：1P,2P,3P,4P⏹额定剩余动作电流：30mA⏹脱扣曲线：C曲线5－10In⏹红色漏电脱扣指示⏹特点：拼装好后出厂，使用简单产品号EA9 C 4 5 C 16 30 CEasy 9系列产品类型C ＝相线＋中性线漏电保护断路器 分断能力 4＝4.5KA;极数5＝1P ＋N脱扣曲线C 曲线：5－10In额定电流6＝6A ；10＝10A ；16＝16A 20＝20A ；25＝25A ；32＝2AEA9C 相线＋中性线漏电保护断路器额定剩余动作电流 30＝30mA可检测剩余电流类型 C ＝AC 类产品号EA9 B 2 40 30 G C Easy 9系列产品类型B＝漏电开关极数2＝2P额定电流25＝25A 40＝40A 63＝63A额定剩余动作电流30＝30mA可检测剩余电流类型C＝AC类EA9B 漏电开关是否有过压保护G＝有过压保护产品号Easy 9系列产品类型L＝电涌保护器最大放电电流65＝65KA 40＝40KA 10＝10KA 极数6＝3P＋N 7＝1P＋N额定网络电压400＝400V 230＝230V电涌保护器类型F＝固定式EA9L 电涌保护器EA9 L 65 6 F 400EA9F 系列配电箱产品号Easy 9系列产品类型F＝暗装配电箱导轨排数1＝1排分隔符箱体位数8＝8位 12＝12位16＝16位 20＝20位EA9 F 1 X 16EA9X导轨插座产品号Easy 9系列产品类型X＝导轨插座插座孔数2＝2孔 3＝3孔 4＝4孔额定电流10＝10A 16＝16A 25＝25AEA9 X 2 16IH、IC50楼宇自动化产品⏹ IH机械式定时开关❑ 1通道❑ 24小时可定时，最小转换时间30分钟❑设置简单方便❑ 10A/250V 阻性负载，2A/250V 感性负载⏹ IC50光敏开关❑可调范围：2－50lux❑触头容量：10A/250V 阻性负载，2A/250V❑感性负载⏹广泛用于路灯照明/灯箱广告/加热系统等场所安家系列产品“安家”系列产品⏹AJM⏹AJR⏹AJD ⏹AJV ⏹AJI⏹AJMK“安家”产品介绍⏹AJM 单极断路器新❑额定电流：10,16,20A,25A,32A❑额定电压：230V AC❑分断能力：4500A❑宽度:18mm❑机械寿命：20，000次（分-断）❑脱扣特性：C型 (5-10)In❑接线面积：25mm2❑执行标准：IEC60898/GB10963❑认证：获得CCC认证证书“安家”产品介绍新⏹AJMK (相线+中性线）断路器❑额定电流：10,16,20,25,32,40A,50A,63A❑额定电压：230V AC❑分断能力：4500A❑宽度:36mm❑机械寿命：20，000次（分-断）❑脱扣特性：C型 (5-10)In❑接线面积：25mm2❑执行标准：IEC60898/GB10963❑认证：获得CCC认证证书“安家”产品介绍⏹AJR / AJR(G) 漏电开关❑额定电流：25/40/63A❑额定电压：230V AC❑额定剩余动作电流：30mA❑过压保护动作值：280 +/- 5% V❑极数：2P❑宽度:36mm❑机械寿命：20，000次（分-断）❑接线面积：25mm2❑执行标准：IEC61008/GB16916❑认证：获得CCC认证证书“安家”产品介绍新⏹AJD (相线+中性线）断路器❑额定电流：10,16,20A,25A,32A❑额定电压：230V AC❑分断能力：4500A❑宽度:18mm❑机械寿命：20，000次（分-断）❑脱扣特性：C型 (5-10)In❑接线面积：10mm2❑使用环境温度：-25~+55 C❑执行标准：IEC60898/GB10963❑认证：获得CCC认证证书“安家”产品介绍⏹AJV (相线+中性线）漏电断路器新❑额定电流：10,16,20A ,25A,32A❑额定电压：230V AC❑分断能力：4500A❑额定剩余动作电流：30mA❑宽度:36mm❑机械寿命：20，000次（分-断）❑脱扣特性：C型 (5-10) In❑接线面积：10mm2❑执行标准：IEC60898/GB10963❑认证：获得CCC认证证书“安家”产品介绍新⏹AJI 隔离开关❑额定电流：40A, 63A❑额定电压：230V AC❑极数：2P❑宽度: 36mm❑机械寿命：20，000次（分-断）❑接线面积：50mm2❑执行标准：IEC60947-3/ GB14048.3❑认证：获得CCC认证证书。
