热工测量仪表及自动控制习题集

热工自动控制（试题）一、单选题(共164题)【1 】. “接地”这一节内容未包括的是______。

A.计算机控制系统的接地检修与质量要求B.保护接地检修与质量要求C.电缆和补偿导线屏蔽层的接地检修与质量要求D.接地防护答案：（）【 2 】. 下述变频控制器日常维护要求，与规程不一致的是______。

A.主回路工作正常。

电机应无过热、振动或异常声音；B.运行环境应符合要求，风冷系统应无异常；C.变频器应无啸叫、蜂鸣等异常振动声音，元、部件应无过热、变色、变形、异常臭味；D.变频器调节电机转速应平稳、频率与转速基本对应，用万用表测量变频器输入电压应符合规定要求。

答案：（）【 3 】. 进行炉膛压力定值扰动时，在规定的定值扰动量下，过渡过程衰减率Ψ=0.75～0.9、稳定时间为：300MW等级以下机组＜_____s，300MW 等级及以上机组＜_____ s；A.30 40B.40 60C.60 80D.80 100答案：（）【 4 】. 300MW等级以下机组进行汽包水位进行定值扰动试验时，规程要求扰动量为_____mm，过渡过程衰减率Ψ=0.7～0.8，稳定时间应＜_____ min，A.40 2B.50 2C.40 3D.50 3答案：（）【5 】. 再热汽温控制系统的稳态质量指标，是300MW等级以下机组为±_____℃，300MW等级及以上机组为±_____℃；执行器不应频繁动作A.2 2B.3 2C.3 4D.2 3答案：（）【 6 】. 不能作为提高火电机组AGC负荷响应速度的主要途径的是______。

A.采用BF和定压工作方式B.采用TF和滑压工作方式C.适当降低运行参数设定值D.增强煤量和一次风量的前馈作用答案：（）【7 】. 不同分度号的热电偶需配用不同型号的补偿导线，其中铂铑-铂______ ，镍铬-镍硅______，镍铬-镍铜______，铜-康铜______A.SC KCA EX TXB.SC EX KX JXC.SR KCB KX TXD.SR KX EX JX答案：（）【8 】. 协调控制系统中，控制方式切换优先级顺序是______。

热工测量及仪表练习题（一）参考答案一、单项选择题(本大题共10小题，每小题2分，共10分)1.C2.B3.A4.D5.C6.C7.D8.B9.C 10.C二、多项选择题(本大题共10小题，每小题2分，共20分)11.AC 12.ABC 13.BE 14.BCD 15.DE三、填空题(本大题共4小题，每空2分，共10分)16.统计规律统计法则17.权重24.E≥25V18.50～1000mmm 0.22—0.8019.直插式四、简答题(本大题共5小题，共30分)20.解：热电偶的输出热电势E AB(t,t1)补偿热电偶的输出电势E AB(t0,t1)由热电偶、补偿导线、铜导线、动圈仪构成的回路中总电势E=E AB(t,t1)-E AB(t0,t1)E=E AB(t,t1)+E AB(t1,t0)E=E AB(t,t0)21.(1)仪表投入使用前，应先对取压管路进行压力冲洗，然后待取压管路冷却，装上压力表投入使用。

(2)差压计投用前先开平衡门，再开高压侧二次针形阀，再关闭平衡门，再开低压侧二次针形阀，尽量不让仪表受静压过载及冷凝水流失。

(3)压力表投入后应检查传压的灵敏性，否则应重新冲管再启动。

(4)对于未预先调整仪表机械零位的压力表，在使用中其读数应注意安装高度的液柱修正。

(5)一些重要参数压力表，为方便运行中读数，将高度修正值Hρg用仪表机械零位调整法预先进行修正，则运行中不必再进行修正。

(6)精密测量压力尚须考虑大气压力读数、仪表修正值等综合运算。

22.影响测量误差的因素有两个：(1)平衡容器环境温度变化；(2)汽包工作压力的变化。

采取的主要措施是对平衡容器及汽水连通管加保温及通过设计合理的结构尺寸达到对汽包压力的补偿。

通过测取汽包压力，环境温度及它们对饱和水密度，饱和蒸汽密度，冷凝水密度影响的计算公式可以做到更理想的补偿。

(即全补偿)五、计算题(本大题共3小题，共30分)23.X=72.350(g)σn-1=8.07(mg)=3.29(mg)x置信区间±3×3.29 72.350±0.013 (g)24.解：设烟气含氧量为x15=0.0496×(735+273.15)lg 20.8 XX=10.4%答：烟气含氧量为10.4%热工测量及仪表练习题（二）参考答案一、单项选择题(本大题共10小题，每小题2分，共10分)1.D2.D3.B4.D5.C6.C7.D8.C9.C 10.A二、多项选择题(本大题共5小题，每小题3分，共15分)11.AD 12.ACD 13.BD 14.BD 15.AB三、填空题(本大题共4小题，每空2分，共10分)16.统计规律统计法则17.输出灵敏度18.q vn=q vρρn19.抽出式直插式四、简答题(本大题共3小题，共25分)20.解：热电偶的输出热电势E AB(t,t1)补偿热电偶的输出电势E AB(t0,t1)由热电偶、补偿导线、铜导线、动圈仪构成的回路中总电势E=E AB(t,t1)-E AB(t0,t1)E=E AB(t,t1)+E AB(t1,t0)E=E AB(t,t0)21.辐射温度：当被测物体的真实温度为T时，其辐射出射度M等于全辐射体(黑体)在温度Tp时的辐射出射度M0，温度T p称为被测物体的辐射温度。

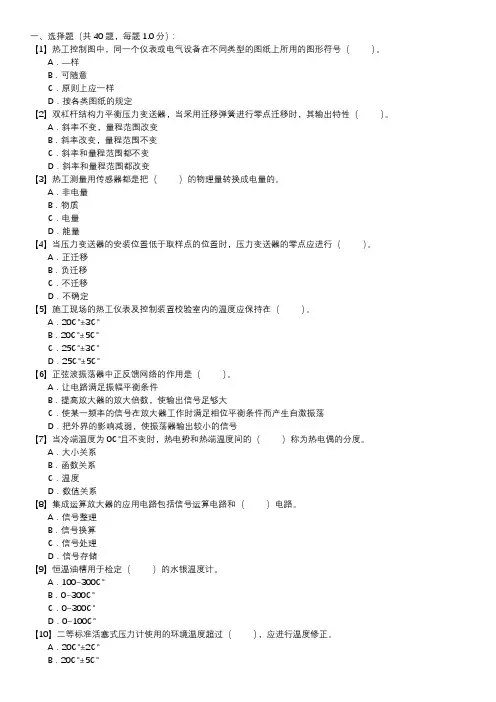

一、选择题（共 40 题，每题 1.0 分）：【1】热工控制图中，同一个仪表或电气设备在不同类型的图纸上所用的图形符号（）。

A．—样B．可随意C．原则上应一样D．按各类图纸的规定【2】双杠杆结构力平衡压力变送器，当采用迁移弹簧进行零点迁移时，其输出特性（）。

A．斜率不变，量程范围改变B．斜率改变，量程范围不变C．斜率和量程范围都不变D．斜率和量程范围都改变【3】热工测量用传感器都是把（）的物理量转换成电量的。

A．非电量B．物质C．电量D．能量【4】当压力变送器的安装位置低于取样点的位置时，压力变送器的零点应进行（）。

A．正迁移B．负迁移C．不迁移D．不确定【5】施工现场的热工仪表及控制装置校验室内的温度应保持在（）。

A．20℃±3℃B．20℃±5℃C．25℃±3℃D．25℃±5℃【6】正弦波振荡器中正反馈网络的作用是（）。

A．让电路满足振幅平衡条件B．提高放大器的放大倍数，使输出信号足够大C．使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡D．把外界的影响减弱，使振荡器输出较小的信号【7】当冷端温度为0℃且不变时，热电势和热端温度间的（）称为热电偶的分度。

A．大小关系B．函数关系C．温度D．数值关系【8】集成运算放大器的应用电路包括信号运算电路和（）电路。

A．信号整理B．信号换算C．信号处理D．信号存储【9】恒温油槽用于检定（）的水银温度计。

A．100~300℃B．0~300℃C．0~300℃D．0~100℃【10】二等标准活塞式压力计使用的环境温度超过（），应进行温度修正。

A．20℃±2℃B．20℃±5℃C．20℃±7℃D．20℃±1℃【11】至预定时间部分工作尚未完成，仍须继续工作而不妨碍送电者，在送电前应按照送电后现场设备带电情况（）方可继续工作。

A．请示值班长后B．得到主管生产的厂长或总工批准C．办理新工作票，布置好安全措施后D．由车间主任批准【12】YTK系列压力控制器系借助弹性元件的作用以驱使（）工作的压力控制仪表。

热工测量与自动控制 复习题1. 测量方法：实现被测量与标准量比较的方法。

测量一般分为：直接测量、间接测量和组合测量。

测量系统的组成：测量设备和被测对象组合成测量系统。

测量设备一般由传感器、变换器、传输通道和显示装置组成。

a. 传感器：被测量按一定规律转换成便于处理和传输的另一物理量的元件。

如，电量。

b. 变换器：将传感器输出的信号变换成显示器易于接受的信号的部件。

c. 显示装置(包括模拟式、数字式、屏幕式)它是与观测者直接发生联系的部分。

d. 传输通道：是仪表各环节间输入、输出信号的连结部分。

它分为电线、光导纤维和管路等。

2. 测量误差的分类：a. 系统误差：相同测量的条件下，对统一被测量量进行多次测量，误差的绝对值和符号保持不变，或按一定规律变化。

这类误差称为系统误差。

消除：通过实验的方法消除，也可通过引入修正值的方法修正。

b. 随机误差：在相同测量条件下，对同一被测量进行多次测量 ，由于受到大量的、微小的随机因素影响，测量误差的绝对值的大小和符号没有一定的规律且无法简单估计，这类误差称为随机误差。

消除：一般用统计理论进行估价。

c. 粗大误差：明显的歪曲了测量结果的误差称为粗大误差。

3. 测量精度：a. 准确度(反映系统误差影响程度)：对同一被测量进行多次测量，测量值偏离真值的程度。

b. 精密度(反映随机误差影响程度)：对同一被测量进行多次测量，测量值重复一致的程度。

c. 精确度(反映系统误差和随机误差综合影响程度)所得测量值接近真实值的准确程度。

测量仪表的基本性能指标一般由测量范围、精度、灵敏度及变差组成。

测量范围：仪表能够测量的最大输入量与最小输入量之间的范围。

灵敏度：在稳定情况下，仪表输出变化量与引起此变化的输入量的变化量之比。

变差：在外界条件不变的情况下，使用同一仪表对被测量进行反复测量时，所产生的最大误差与仪表量程之比。

1.直接测量量的最优概值：2.计算标准误差：3.最优概值标准误差：利用贝塞尔公式4.最优概值的极限误差：5.测量结果可表示为：X函数误差的分配：按等作用原则分配误差、按可能性调整误差、验算调整后的总误差。

热工自动检测技术练习题库（附答案）一、单选题（共40题，每题1分，共40分）1、下面哪种流量计不属于容积式流量计( )。

A、腰轮流量计B、椭圆齿轮流量计C、刮板流量计D、超声波流量计正确答案：D2、镍铬-镍硅热电偶的分度号为 ( )。

A、TB、EC、KD、S正确答案：C3、差压式水位计正安装时，水位越高，差压信号越（），A、开始大B、大C、开始小D、小正确答案：D4、智能仪表是指以( )为核心的仪表。

A、单板机B、单片机C、微机D、计算机正确答案：B5、目前在火力发电厂中大量使用的1151系列差压（压力）变送器，其结构及原理是属于( )。

A、扩散硅压力变送器B、霍尔式压力变送器C、电容式压力变送器D、力平衡式压力变送器正确答案：C6、为了克服XCZ-101中，动圈电阻岁仪表环境温度变化而变化所产生的误差，我们（）。

A、串联热敏电阻B、串联量程电阻C、串联锰铜电阻D、串联热敏电阻与锰铜电阻的并联电阻正确答案：D7、工业热电偶的测量端焊点尺寸越小越好，一般要求焊点的大小是热电极直径的( )。

A、3.2倍B、3倍C、2.4倍D、1.5倍正确答案：C8、标准铂电阻温度计的电阻与温度的关系表达式用W(t)与t的关系代替R与t的关系式其优点是（）。

A、可提高计算精度B、可消除某些随机误差C、可消除粗大误差D、可减少某些系统误差正确答案：D9、椭圆齿轮流量计是一种（）式流量计。

A、速度B、节流C、容积D、质量正确答案：C10、（）是鉴别仪表的性能是否符合技术规定的标准和判断仪表是否合格的依据。

A、质量指标B、数量指标C、标准指标D、经济指标正确答案：A11、在差压式水位计中，“水位---差压”转换装置叫（）。

A、平衡容器B、液压容器C、测量容器D、内置容器正确答案：A12、下列不是热电偶冷端温度补偿方法的是（）。

A、仪表机械零点调整法B、热敏电阻法C、计算修正法D、冰点槽法正确答案：B13、热电偶补偿导线的作用是( )。

热工自动控制练习题（含参考答案）一、单选题（共40题，每题1分，共40分）1、衰减振荡过程中，到达第一个峰值，所用时间叫(____)。

A、调节时间B、超调量C、上升时间D、峰值时间正确答案：D2、(____)是描述系统控制过渡过程进行快慢的指标。

A、调整时间B、上升时间C、峰值时间D、衰减时间正确答案：A3、串级三冲量给水控制系统维持汽包水位无静态偏差是靠（）来实现的A、副回路B、副控制器C、内回路D、主控制器正确答案：D4、三冲量给水自动控制系统中，给水量的扰动属于系统的（）。

A、内扰B、控制量C、外扰D、不确定正确答案：A5、被调量变化时刻落后于扰动发生时刻的现象称为对象的（）。

A、输出迟延B、信号迟延C、传输迟延D、不确定正确答案：C6、双闭环比值控制系统两个控制器均应选（）控制规律。

A、PB、PIC、PIDD、PD正确答案：B7、输入量变化，引起环节(____)发生变化。

A、扰动B、输出量C、测量值D、被调量正确答案：B8、采用烟气挡板控制再热汽温的控制系统中，主蒸汽流量作为（）信号。

A、前馈B、反馈C、极限值D、给定值正确答案：A9、系统频率特性和传递函数的关系为(____)。

A、频率特性与传递函数没有关系B、频率特性可以用图形表示，传递函数不能用图形表示C、传递函数的复变量s用jω代替后，就是相应的频率特性D、二者完全是一样的正确答案：C10、单闭环比值控制和双闭环比值控制是实现（）物料流量间的定比值控制A、多种B、三种C、两种D、以上都不对正确答案：C11、二阶欠阻尼系统的性能指标中只与阻尼比有关的是(____)。

A、调整时间B、峰值时间C、上升时间D、最大超调量正确答案：D12、电容两端电压为输入信号，电流为输出信号，则此环节为(____)环节。

A、比例B、惯性C、微分D、积分正确答案：C13、在无自平衡的单容对象中，其特征参数是由（）决定的。

A、不确定B、自平衡率C、阻力系数D、容量系数正确答案：D14、在动态过程中，利用前馈控制有效地减少被调量的（）。

热工仪表工试题全集初级工的判断题1.>在计量术语中“计量确认”“校准”“检定”是同一个概念。

( )答案：³2.>从事量值传递工作的人员必须持证上岗。

( )答案：√3.>两个电阻并联后的等效电阻一定小于其中任何一个电阻。

( )答案：√4.>数字0.0520中的有效数字有四位。

( )答案：³5.>线性电阻的大小与电压、电流的大小无关。

( )答案：√6.>计量检定工作可由国家法制计量部门或其他法定授权组织进行。

( )答案：√7.>目前我国采用的温标是摄氏温标。

( )答案：³8.>大气压力就是地球表面大气自重所产生的压力，它不受时间、地点变化的影响。

( )答案：³9.>国际单位制中基本单位有7种。

( )答案：√10.>1工程大气压等于9.80665³104Pa。

( )答案：√11.>真空越高，其绝对压力越大。

( )答案：³12.>仪表的回程误差也称变差，其数值等于正反行程在同一示值上的测量值之差的绝对值。

( )答案：√13.>允许误差就是基本误差。

( )答案：³14.>电功率是表示电能对时间的变化速率，所以电功率不可能为负值。

( )答案：³15.>1mmH2O是指温度为0.01℃时的纯水，在标准重力加速度下，1mmH2O所产生的压力。

( )答案：³16.>温度计的时间常数是指由于被测量的阶跃变化，温度计输出上升到最终值的90%时，所需的时间。

( )答案：³17.>因为储能元件的存在，就某一瞬间来说，回路中一些元件吸收的总电能可能不等于其他元件发出的总电能。

( )答案：³18.>对压敏电阻而言，所加的电压越高，电阻值就越大。

( )答案：³19.>在同频率的正弦交流电量中，参考正弦量的初相位设为零，其余正弦量的初相位等于它们与参考正弦量之间的相位差。

一、填空：1、测量波动剧烈的压力时，压力表前应加装减振装置。

2、瞬时流量就是单位时间内通过管道某截面的物质的数量。

3、累积流量就是某一段时间内通过管道某截面物质的数量。

4、标准节流元件有标准孔板，标准喷嘴、长径喷嘴、文丘利管等。

5、标准孔板的取压方式有角接取压和法兰取压等。

6、标准喷嘴取压方式只有角接取压一种。

7、热电厂主蒸汽流量测量，其节流元件多选用喷嘴。

8、热电厂给水流量测量，其节流元件多选用孔板。

9、对小流量、低雷诺数流体流量的测量，多选用转子式流量计。

10、高压汽包锅炉汽包水位的零点一般定在汽包几何中心线下50毫米。

11、常用的界面位置测量方法有静压式、超声波式、核辐射式，还有浮力式、电气式、称重式等。

12、静压式测量液位的装置按结构分有连通器、压差式、压力式等几种。

13、热电厂中，锅炉汽包水位的测量，使用最广泛的是差压式水位计。

14、电接点水位计由水位传感器和电气显示仪表两部分组成。

16、电接点水位计的传感器就是一个带有若干电接点的连通器。

17、节流孔板前的直管段一般要求（ 10 ）Ｄ，孔板后的直管段一般要求（ 5 ）Ｄ。

为了正确测量，孔板前的直管段最好（）Ｄ，特别是孔板前有泵或调节阀时，更应如此。

18、在孔板加工的技术要求中，上游平面应和孔板中心线（垂直），不应有（可见伤痕），上游面和下游面应（平行），上游入口边缘应（锐利无毛刺和伤痕）。

19、当测量稳定压力时，正常操作压力应为量程的（１／３～２／３），最高不得超过测量上限的（３／4 ）．20、当测量脉动压力时，正常操作压力应为量程的（１／３～１／２），最高不得超过测量上限的（２／３）．21、当测量高压压力时，正常操作压力应为量程的（３／５）．22、使用方根流量刻度时最大流量不超过满度的（９５％），正常流量为满度的（７０～８０％），最小流量不小于满刻度的（３０％）．23、ＤＤＺ－Ⅲ型差压变送器改变量程比有两种方法：其一，调整矢量机构的（矢量角），可实现量程比为（）；其二，改变反馈动圈的（匝数），可实现量程比为（）；把上二者结合起来，可实现最大量程比为（）．答文:矢量角３．８３：１匝数３：１１１．４：１24、绝对温度２７３．１５Ｋ，相当于摄氏（0 ）℃．25、摄氏－１８２．９６２℃，相当于绝对温度（９０．１８８）Ｋ．26、热电偶的热电特性由（）所决定．热电势的大小与（）及（）有关，与热偶丝的（）和（）无关．二、判断１、√就分度值来说，1℃等于1K。

热工测量与仪表（试题）一、单选题(共207 题)【1 】. 旋转速度（转速）单位r/min是______。

A.国家选定的国际单位制单位B.国际单位制的辅助单位C.国家选定的非国际单位制单位D.国际单位制中具有专门名称的导出单位答案：（）【2 】. 准确度等级为0.2％数字式转速表，其允许示值误差为______，允许示值变动性为______。

A.0.2%n+2字±0.2%n±1字B.±0.2%n±1字0.2%n；C.±0.2%n0.2%n+1字D.±0.2%n±1字0.2%n+2字答案：（）【 3 】. 测试保护回路电缆绝缘电阻时，要求在环境温度______℃；相对湿度≯______%，采用额定直流输出电压为______V的摇表进行。

要求芯线间和芯线对屏蔽层（或芯线对地间）的绝缘电阻均应≮______MΩ。

A.15～458050020B.15～608025020C.10～557550010D.5～507525010答案：（）【4 】. “接地”这一节内容未包括的是______。

A.计算机控制系统的接地检修与质量要求B.保护接地检修与质量要求C.电缆和补偿导线屏蔽层的接地检修与质量要求D.接地防护答案：（）【5 】. 根据检定规程要求，进行差压变送器密封性检查时，平稳地升压(或疏空)，使压力变送器测量室压力达到测量上限值(或当地大气压力90%的疏空度后，密封______min，应无泄漏。

在最后______min内，观察压力表压力显示，其下降值不得超过测量上限值的______%。

A.10 3 0.5B.10 5 1.0C.15 3 1.5D.15 5 2答案：（）【6 】. 通入锆头标准气体后，CRT显示开始变化，约1分钟后，显示值与标气值的偏差满足精度要求，根据此标定结果，该氧化锆氧量计测量回路______。

A.优表B.合格C.不合格D.无法判断答案：（）【7 】. 检定工业弹簧管式压力表进行耐压试验时，当示值达到测量上限后，应耐压______分钟，弹簧管重新焊接过的压力表应耐压______分钟。

一、选择题（共 40 题，每题 1.0 分）：【1】当DBW型温度变送器的“工作-检查”开关拨到“检查”位置时，其输出电流为（），表示整机工作正常。

A．0mAB．10mAC．4~6mAD．20mA【2】调节阀门的死行程应小于全行程的（）。

A．5%B．8%C．10%D．12%【3】二等标准活塞式压力计使用的环境温度超过（），应进行温度修正。

A．20℃±2℃B．20℃±5℃C．20℃±7℃D．20℃±1℃【4】逻辑函数式E F+EF+EF化简后的答案是（）。

A．EFB．FE+EFC．E+FD．E+ F【5】在电厂锅炉安全门保护控制系统中，饱和蒸汽安全门动作的超压脉冲信号取自（）。

A．汽包B．主汽联箱C．给水D．过热器【6】计算机能直接执行的程序是（）。

A．源程序B．汇编语言程序C．机器语言程序D．BASIC语言程序【7】施工现场的热工仪表及控制装置校验室内的温度应保持在（）。

A．20℃±3℃B．20℃±5℃C．25℃±3℃D．25℃±5℃【8】采用补偿式平衡容器的差压式水位计在测量汽包水位时能减少（）对测量的影响。

A．环境温度B．汽包压力和环境温度C．被测介质温度D．汽包工作压力【9】转速表系数（即转速比）就是（）。

A．转速表输入轴的转速与表盘指示转速之比B．被测对象的实际转速与转速表输入轴转速之比C．表盘指示转速与输入轴的转速之比D．转速表输入轴转速与被测对象实际转速之比【10】测量具有高黏度或有毒介质的压力及压差时，应在测量导管的始端（即一次门后）加装（）。

A．缓冲装置B．平衡容器C．隔离容器D．冷凝容器【11】再热式汽轮机组是将（）的蒸汽再次加热成具有一定温度的再热蒸汽。

A．中压缸出口B．低压缸中部C．高压缸出口D．高压缸中部【12】RMS-700系列汽轮机监控装置中的报警信号有（）。

A．灯光B．灯光、逻辑电平C．逻辑电平、光电耦合D．灯光、逻辑电平、光电耦合【13】国际单位制中的基本单位有（）。

热工测量仪表及自动控制习题集⑴．现有2.5级、2.0级、1.5级三块测量仪表。

所对应的测量温度范围分别为-100~500℃；-50~550℃；0~1000℃。

如果希望测量值为500℃，而测量的相对误差不超过2.5%。

问选哪块表较合适？⑵．请指出下列误差属于哪类误差？a用一块万用表重复测量同一电压值所得结果的误差。

b读数时由于看错了数字造成的误差。

c在用热电偶测温时，由于冷端温度没有补偿引起的测温误差。

⑶．相同量程的仪表，其精度等级数字越小，说明该表的测量准确度越高，这样说对吗？为什么？(4).工艺上要求隧道窑烧成带某段温度的测量误差小于10℃.现采用S型热电偶配XMZ-101测温显示。

XMZ-101量程选为0-1600℃，问该表的精度等级应选多少级？(5)仪表面板上标出的精度等级数字，在实际使用中来说有何意义？请举例说明。

(6)指针式温度显示仪表，量程范围为0-1400℃，精度等级为0.5级。

那么该表的最小刻度分格应为多少？(7)现对某台温度仪表进行校验后得出以下一组数据，问该表应确定为多少等级？刻度值℃0 100 200 300 400 500 600 700 800 900 1000测量值正行程0 101 207 289 399 495 602 701 803 900 1002反行程0．5 94 196 304 400 505 605 698 800 899 1002 误差(8)热电偶的电极丝直径越粗、长度越长则产生的电势是否就越就大？（8a）热电偶两根电极如果粗细不同，是否会对其产生的热电势有影响(9)常用的热电偶有哪些类型，请说出其分度号，长期使用最高温度分别为多少℃？(10)为什么要对热电偶冷端温度进行处理？常用处理方法有几种？(11)补偿导线有两种类型，它们在使用中有何区别？（11a）什么是补偿导线？补偿导线的作用是什么？在使用补偿导线时应注意哪些问题？(12)在购买热电偶时应向供应商提供哪些必要的数据？(13)哪些热电偶称为特殊热电偶？请例举三种以上特殊热电偶。

1.火电厂热工控制系统如图1-1所示，试画出系统的方框图，并说明被控量、给定值、控制对象、扰动（内扰，外扰）、操纵变量指的是什么物理量和设备。

被控量: 汽包水位、过热蒸汽压力和温度、烟气含氧量、炉膛负压等；给定值: 希望的氧气含量、温度、压力、发电量；控制对象: 锅炉、汽轮机和发电机或火电机组扰动（内扰）：给水、空气、蒸汽压力和给煤机转速；扰动（外扰）：负荷（外界用电量）；操纵变量：给水量、燃料量、空气量、蒸汽量变送器: 速度传感器、压力测量、温度测量、氧气测量的变送器调节器:计算机或DCS执行器:操纵给水量、燃料量、空气量、蒸汽量的执行机构和控制机构9.试画出淋浴时人调节水温的方框图，并说明受控对象、被控量、给定值、测量元件、控制器、偏差、执行机构、调节机构、内扰和外扰都指的是哪些物理量和设备。

受控对象: 淋浴器； 被控量：淋浴器出口水温；给定值：人体温度; 测量元件:皮肤；控制器：大脑； 偏差：淋浴器出口水温与人体温度之间的差值； 执行机构：手； 调节机构：热水门；内扰：热水压力和温度变化等；外扰：冷水压力和温度变化等。

第二章术语和指标1.控制器具有PI 动作规律（设为正作用），其比例带为80%，积分时间为1min 。

稳态时，输出为6mA 。

某瞬间，输入偏差突然增加了0.3mA ，试求：① 比例增益c k 为多少？② 比例作用使输出变化多少mA? ③ 比例作用使输出变化到多少mA? ④ 1min 后输出变化到多少mA? ⑤ 3min 后输出变化到多少mA?解： ①25.11k c ==δ②375mA .025.13.0=⨯③6+0.375=6.375mA④6.375+0.375=6.75mA⑤6.375+3×0.375=7.5mA2.一台气动比例压力调节器，测量范围为0～100千帕。

当测量值变化为10千帕，调节器的比例带为40%，试求：①比例增益；②测量值变化的百分数；③调节器输出变化的百分数；④调节器输出变化多少千帕（设输出气压变化范围为20 ～100千帕）；⑤调节器输出变化到多少千帕。

习题11.01 某1.5级测量范围为0~100kPa 的压力表，在50kPa ，80kPa ，100kPa 三点处校验时，某示值绝对误差分别为-0.8kPa ，+1.2kPa ，+1.0kPa ，试问该表是否合格？1.02 有2.5级，2.0级，1.5级三块测温仪表，对应得测量范围分别为-100~+5000C,-50~+5500C,0~10000C ，现要测量5000C 的温度，要求其测量值的相对误差不超过2.5%，问选用哪块表最合适？1.03 请指出下列误差属于哪类误差？a) 用一块普通万用表测量同一电压，重复测量十五次后所得结果的误差。

b) 观察者抄写记录时错写了数据造成的误差。

c) 在流量测量中，流体温度，压力偏离设计值造成的流量误差。

1.04 对某状态下的流体进行压力测量，得测量值如下：n 1 2 3 4 5 6 7 8P(kPa) 105.30 104.94 105.63 105.24 104.86 104.97 105.35 105.16n 9 10 11 12 13 14 15P(kPa) 105.71 105.70 104.36 105.21 105.19 105.21 105.32试用统计学方法处理随机误差。

1.05 某测温仪表得准确度等级为1.0，绝对误差为±10C ，测量下限为负值(下限的绝对值为测量范围的10%)，试确定该表的测量上限值与下限值及量程。

1.06 一块压力表(量程为0~250kPa)经标准压力校正，得：标准压力 上形程 下行程 上行程 下行程0.00 5 6 8 650 48 50 48 50100 102 100 104 102150 148 148 150 150200 198 196 196 196250 248 248求：量程，变差，线性度，重复性，精度。

1.07 已知铜电阻阻值与温度的关系为：)]20(1[2020-+=t R R t α，200C 时的电阻值为：20R =6±0.018Ω,20α=0.004±0.00004/0C ，求铜电阻在t=35±10C时的电阻值及其误差。

集控值班员考核试题库《热工控制》一．选择题 (1)二．判断题 (8)三．简答题 (14)四．论述题 (38)二00七年五月一．选择题1.仪表的精度等级是用下面哪种误差表示的（ C ）。

A、系统误差；B、绝对误差；C、允许误差；D、相对误差。

2.精度为0.5级的温度表，测量范围为50～800℃，该表的允许基本误差是（ A ）。

A、±3.75；B、±4；C、±4.25；D、±0.35。

3.有一压力测点，如被测量最大压力为10MPa，则所选压力表的量程应为（ A）。

A、16MPa；B、10MPa；C、25Mpa；D、20MPa 。

4.被测量为脉动压力时，所选压力表的量程应为被测量值的（ C ）。

A、1.5倍；B、1倍；C、2倍；D、1.25倍。

5.标准化节流装置是(Ａ)。

A、文丘利管；B、偏心孔板；Ｃ、翼形动压管； D、毕托管。

6.采用容积测量法的是( B)。

A、超声波量计；B、罗茨流量计；Ｃ、电磁流量计； D、靶式流量计。

7.火电厂中，燃油流量的测量普遍地使用 ( Ａ)。

A、靶式流量计；B、标准孔板；Ｃ、转子流量计； D、恒压降式流量计。

8.锅炉在正常运行中，汽包上的云母水位计所示水位与汽包内实际水位比（ C ）。

A、偏高；B、相等；C、偏低；D、不能确定。

9.SS-46型双向测振仪，振动大时有输出，微弱振动时无输出，原因是（ C ）。

A、拾振器线圈断路；B、拾振器线圈短路；Ｃ、拾振器线圈和磁钢间有磨擦现象； D、拾振器线圈松。

10.氧化锆氧量计要得到准确的测量结果，其工作温度必须在（ B）。

A、500℃左右；B、850℃左右；C、1200℃左右；D、 600℃左右。

11.目前汽轮机转速测量精度最高的表计是( D )。

A、离心式机械测速表；B、测速发电机；C、磁力式转速表；D、数字式转速表。

12.闭环系统（ D ）反馈调节系统。

A、不一定是；B、不是；C、大多是；D、一定是。

热工仪表及控制装置试验职业技能鉴定题库（中级工）第016套一、选择题【1】热工测量用传感器都是把（ A ）的物理量转换成电量的。

A．非电量B．物质C．电量D．能量【2】锅炉一次蒸汽系统上安装的全部安全阀排气量的总和必须（ D ）锅炉最大连续蒸发量。

A．小于B．等于C．等于或小于D．大于【3】检定测温元件所用油恒温槽工作区内垂直温差和水平温差分别不得大于（ C ）。

A．0.01℃和0.02℃B．0.015℃和0.02℃C．0.02℃和0.01℃D．0.02℃和0.015℃【4】标准热电偶检定炉，温度最高区域偏离炉中心距离不应超过（ C ）。

A．10mmB．15mmC．20mmD．25mm【5】运算放大器要进行调零，是由于（ B ）。

A．温度的变化B．存在输入失调电压C．存在偏置电流D．开环增益高【6】在电厂锅炉安全门保护控制系统中，饱和蒸汽安全门动作的超压脉冲信号取自（ A ）。

A．汽包B．主汽联箱C．给水D．过热器【7】智能仪表是指以（ A ）为核心的仪表。

A．单片机B．单板机C．微机D．计算机【8】火电厂中，抽汽止回阀的主要作用是（ B ）。

A．阻止蒸汽倒流B．保护汽轮机C．保护加热器D．快速切断汽源【9】差动放大器有差模电压放大倍数AuD和共模放大倍数AuC，性能好的差动放大器应（ B ）。

A．AuD等于AuCB．AuD大而AuC要小C．AuD小而AuC要大D．AuD、AuC都大【10】汽轮机在启停和运转中，当转子轴向推力过大或油温过高时，油膜被破坏，推力瓦块乌金将被熔化，引起汽轮机动静部分摩擦，发生严重事故，因此，设置（ A ）装置。

A．轴向位移测量保护B．相对膨胀测量保护C．绝对膨胀测量保护D．轴承温度高保护【11】连锁控制属于（ A ）A．过程控制级B．过程管理级C．生产管理级D．经营管理级【12】交流电的有效值，就是与它的热效应相等的直流值。

对于正弦交流电来说，有效值和最大值的关系为（ D ）。

1.空调房间温度对象的数学模型 为：)(f s n nT T K T dtdT T+=+。

式中：T n 为回风温度；T s 为送风温度；T f 为干扰折算成送风温度。

求干扰通道传递函数 )()()(S T s T s G f n =(考传递函数、干扰通道和调节通道传递函数)调节通道传递函数 )()()(S T s T s G s n =1)(0+==TS k S G T S2．设多环系统的方框图如图1所示，试对其进行化简，并求闭环传递函数，要求画出简化过程。

（考，和这个难度一样或比这个难）7432154363243211)()(GGGGGGGGGGGsRsC+++=3．画图说明什么是闭环系统？它具有什么特点？．既有前项通道，又有反馈通道，输出信号对输入信号有影响。

具有控制精度高、适应性强的特点，是基本的控制系统，存在系统稳定性问题。

（系统的稳定性、快速性和准确性）4．什么是调节阀的理想流量特性？理想特性与实际特性的区别？调节阀的流量特性是由什么决定的？调节阀的理想特性是指阀前后压差在流量改变时保持不变条件下，所得到的流量特性。

实际特性调节阀前后的压差是随流量发生变化。

调节阀的流量特性由调节阀阀芯形状决定的。

(考基本概念、课本例题、流量阀的选择、口径的计算)5．为什么一般不单独采用微分或积分控制规律？(p192)积分控制的优点是没有静差，但动态偏差大，调节时间长，故一般不单独使用。

微分控制器的稳定特性是0=∆u，偏差变化一停止，微分控制作用就不复存在，因此微分控制不能单独使用。

6．说明在单回路控制系统中被控变量的选取原则。

P1887．如图2所示，说明双金属片恒温器的工作原理。

(P163)8．什么是自动选择控制系统，说明该系统产生的原因。

P2019 设多环系统的方框图如图3所示，试对其进行化简，并求闭环传递函数，要求画出简化过程。

图363215432321)(1)()(GGGGGGGGGGGsRsC+++=(注意4、5的处理，是先把4计算在内后再把5图2 双金属片恒温器计算在内)10．画图说明什么是开环系统？它具有什么特点？（开环、闭环系统及系统图在p124） 只有前项通道，无反馈通道，输出信号对输入信号无影响。

热工测量仪表及自动化复习题一、填空题1.调试电动调节器时，需要反复调试多个参数，使系统正常工作（p）（i）（d）2、调节器的比例度越大，则放大倍数（越小）调节作用就（越弱）余差也（越大）。

3.热电偶冷端温度补偿方法包括（补偿线法）（理论计算法）（冷端恒温法）（补偿电桥法）4。

涡轮流量计应安装（水平）。

5、热电偶产生热电势的条件是（两种不同材质的金属丝）（两个接点的温度不同）3.温度变送器可以传输哪三个信号参数？（热电势信号）（热阻信号）（其他毫伏信号）4、常用的调节器的调节规律有哪几种？（p,pi,pd,pid）二、用多项选择题填空1)热电偶输出的电势为：（1）1）直流2）交流3）三相交流2)调节系统的稳定性是对调节系统最基本的要求,调节过程稳定的条件是：ψ和n应是：（3）（7）1）ψ= 02）ψ< 03）017）n＜12）调整对象的特征参数为（123）1）放大系数2）时间常数3）滞后时间4）比例度5)积分时间3）标准化节流装置为（123）。

1）喷嘴2）孔板3）文丘利管4）锥形入口孔板5）圆缺孔板4） 1.5级仪表的精度等级为仪表板上的（1）1）1.52）+-1.5 3级）+1.5级5）用s分度号的热偶配k型显示仪表测量温度，则显示结果（2）1）偏大2）偏小3）可能大，也可能小，要视具体情况而定6）定值调节系统、程序调节系统和后续调节系统的划分（3）1）按自动调节系统的结构2）按自动调节系统的特性3）按给定值变化的规律7）必须安装转子流量计（2）1）水平2）垂直3）可任意安装8）在ddz-ⅱ型仪表中，现场与控制室之间采用（3）的信号联络。

1）4-20madc2）1-5vdc3）0-10madc9)在ddz-ⅲ型仪表中，现场与控制室之间采用（1）的信号1）4-20madc2）1-5vdc3）0-10madc10）测量结果与真实值之间的差值为（2）。

1）相对误差2）绝对误差3）基本误差11)热电偶的延长应该用（3）1）普通导体2）三芯电缆3）补偿导体4）双芯电缆12)用k分度号的热电偶与其匹配的补偿导线测量温度，但在接线当补偿线和热电偶的两个触点的极性相反时，仪器的指示（2）1）太大，2）太小，3）没有影响，13）可根据测量误差的不同来源分为（a）a系统误差粗大误差随机误差,b相对误差系统误差粗大误差,c绝对误差变差随机误差14.当待测最高温度为1000℃且绝对误差小于8℃时，应选择（b）温度计。

选择题【1】摄氏温度与热力学温度的关系为（ A ）。

A．T=t+273.15B．t=T+273.15C．T=t-273.15D．T=273.15-t【2】将10.70修约到小数点后一位（取偶数）（ C ）。

A．10.4B．10.6C．10.8D．10.7【3】表示自动化系统中各自动化元件在功能上的相互联系的图纸是（ B ）。

A．控制流程图B．电气原理图C．安装接线图D．平面布置图【4】在选取压力表的测量范围时，被测压力不得小于所选量程的（ A ）。

A．1/3B．1/2C．2/3D．3/4【5】校验仪表所选用的标准仪表，其允许误差不大于被检仪表允许误差的（ B ）。

A．1/2B．1/3C．1/4D．1/5【6】电子计算机用屏蔽控制电缆的额定电压为（ A ）。

A．300/500VB．220/500VC．220/380VD．110/500V【7】带电接点信号装置压力表的示值检定合格后进行信号误差检定，其方法是将上限和下限的信号接触指针分别定于（ B ）个以上不同的检定点上进行。

A．2B．3C．5D．7【8】5/8in=（ A ）mm。

A．15.875B．15.625C．16.25D．17.17【9】弹簧管式一般压力表的回程误差不应超过允许误差的（ C ）。

A．1/3B．—半C．绝对值D．绝对值的1/2【10】工作票监发人（ B ）兼任工作负责人。

A．可以B．不得C．经领导批准可以D．事故抢修时可以【11】数字0.0520中的有效数字有（ C ）位。

A．5B．4C．3D．2【12】按钮开关的类组代号为（ A ）。

A．LAB．LXC．HED．DS【13】热电偶输出电压与（ C ）有关。

A．热电偶两端温度B．热电偶热端温度C．热电偶两端温度和电极材料D．热电偶两端温度、电极材料及长度【14】恒温油槽用于检定（ C ）的水银温度计。

A．100~300℃B．0~300℃C．0~300℃D．0~100℃【15】在热电偶测温系统中采用补偿电桥后，相当于冷端温度稳定在（ C ）。
