混凝土质量缺陷处理方案
本工程为***********住宅小区1#楼，在主体验收过程中，发现23层-30层楼梯间剪力墙部位存在大面积起皮现象。对于这一质量缺陷，项目部专门组织人员进行处理，查明原因，并进行实体检测，根据结果已出具处理方案，并整改完成。
一、墙体表面起皮原因：
1、墙体拆模过早。
2、模板未清理干净，表面粗糙。
3、浇筑前未充分湿润模板。
二、现场检测
发现问题后，项目部组织专业技术人员进行现场调查，对此部位墙体进行剔凿，发现只存在表面一层起皮，厚度约1mm，墙体内部混凝土密实，并在建设单位、监理单位的见证下进行了回弹强度检测，均符合强度要求，不影响结构使用功能。
三、处理措施：
此部位墙体全部回弹强度符合要求，项目部对表面起皮部位进行处理，先用钢丝刷对起皮、麻面部位磨刷并凿毛，并用水枪将墙面冲洗干净。待墙体起皮部位充分浇水湿润后，用同混凝土标号的砂浆，将起皮部位抹平压光，使颜色一致。抹浆初凝后进行充分养护。
四、效果检查
整改过程中，项目质检员全过程跟踪检查，每道工序都报验监理验收。养护期结束后，报验建设单位、监理单位验收，观感良好无色差，实体强度达到要求，符合质量规范标准。
*****************有限公司
*********住宅小区项目部
****.5.15
滦河湾二期工程 混凝土质量缺陷处理措施 编制人： 审核人： 审批人： 中国水利水电第二工程局有限公司 二O一三年八月
目录 一、编制依据及目的 (3) 二、混凝土质量缺陷的分类 (3) 三、混凝土的质量缺陷产生的原因 (4) 1. 麻面 (4) 2. 露筋 (5) 3. 蜂窝 (5) 4. 孔洞 (5) 5. 施工缝夹层夹层 (5) 6. 缺棱、掉角 (6) 7. 裂缝 (6) 四、混凝土质量缺陷的处理措施 (6) 1、表面抹浆修补 (6) 2、细石混凝土填补 (7) 3、化学注浆修补 (7) 五、混凝土质量缺陷的处理管理措施 (7)
一、编制依据 《混凝土结构工程施工质量验收规范》GB50204-2002(2011年修订版）； 《建筑工程施工手册》 二、混凝土质量缺陷的分类 根据《混凝土结构工程施工质量验收规范》GB50204-2002(2011年修订版）的8.1.1条规定“现浇结构的外观质量缺陷，应由监理(建设)单位、施工单位等各方根据其对结构性能和使用功能影响的严重程度，按表8.1.1确定。”表8.1.1如下所示： 表8.1.1 现浇结构外观质量缺陷
根据《规范》要求：对“对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理(建设)单位认可后进行处理。对经处理的部位，应重新检查验收。” 在此本方案主要是针对“一般缺陷”进行局部修复处理，如出现“严重缺陷”将另行编制技术处理措施进行处理。 三、混凝土的质量缺陷产生的原因 1. 麻面 麻面是结构构件表面呈现无数的小凹点，而尚无钢筋暴露的现象。它是由于模板内表面粗糙、未清理干净、润湿不足；模板拼缝不严密而漏浆；混
混凝土质量缺陷修补方案 一、编制依据 1、北录庄大郭村花李庄社区合村并城项目工程施工设计图纸； 2、北录庄大郭村花李庄社区合村并城项目施工组织设计； 3、混凝土结构工程施工质量验收规范GB50204-2011； 4、高层建筑混凝土技术规程JGJ3-2010； 二、编制范围 北录庄大郭村花李庄社区合村并城项目商务办公楼混凝土工程的缺陷处理。三、概述 本工程现阶段已全面展开施工，在混凝土施工中难免会出现一些混凝土的缺陷问题，为保证混凝土成品的质量和外观，必须在混凝土浇筑过程采取预防和补救措施。 四、混凝土缺陷 4.1混凝土缺陷的分类及产生缺陷的原因 4.1.1 麻面 麻面是混凝土表面局部出现缺浆粗糙或有小凹坑、麻点、气泡等，形成粗糙面，但混凝土表面无钢筋外露现象。 其主要原因是：(1)模板表面粗糙或粘附硬水泥浆垢等杂物未清理于净，拆模时混凝土表面被粘坏；(2)模板未浇水湿润或湿润不够，构件表面混凝土的水分被吸去，使混凝土失水过多出现麻面；(3)模板拼缝不严，局部漏浆；(4)模板隔离刑涂刷不均匀，局部漏刷或失效，混凝土表面与模板粘结造成麻面；(5)混凝土振捣不实，气泡未排出，停在模板表面形成麻点。 4.1.2 蜂窝 蜂窝就是混凝土结构局部疏松，骨料集中而无砂浆，骨料间形成蜂窝状的孔穴。其主要原因是：(1)混凝土拌和不均，骨料与砂浆分离；(2)混凝土配合比不当或砂、石子、水泥材料加水量不准，造成砂浆少、石子多；(3)卸料高度偏大，料堆周边骨料集中而少砂浆，未作好平仓；(4)模板破损或模板缝隙未堵严，造成漏浆； (5)混凝土未分层下料，振捣不充分，或漏振，或振捣时间不够，未达到返浆的程度。
2011年03月15日 天津美术馆工程 墙体混凝土缺陷修补方案 中国建筑第七工程局有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING DIVISION.CORP.LTD
施工方案会签记录表
施工方案审批表
设计单位意见：
1 编制依据 1）水泥基灌浆材料应用技术规范（GB/T50448-2008）。 2）水泥基灌浆材料施工技术规程（YB/T9261-1998）。 3）混凝土工程质量验收规范（GB50204-2002）。 4）混凝土结构加固技术规范（CECS25:90）。 5）结构施工图纸。 6）现场情况。 2 情况概述 美术馆二层层高10米，1号核心筒二 层3轴线剪力墙混凝土浇筑时，墙体中部混 凝土出现涨模和凹进现象，一侧局部凹进 100mm，另一侧涨模最大处约100mm，把涨模 部位混凝土剔凿开后，发现墙体钢筋随混凝 土涨模而跑位，墙体效果如图1所示。为保 证混凝土外观达到设计要求和基本的美观， 项目部成立专门缺陷修补作业队对混凝土 表面缺陷修补。 3 施工程序 项目质量检测部专门负责混凝土质量 缺陷的调查、原因分析、缺陷台帐记录、缺 陷处理过程控制以及质量验收。 混凝土外观质量修补前，由质量检测部 对混凝土表面拍照并及时通知监理工程师， 编制专项修补方案，经结构工程师同意后， 展开外观质量缺陷修补，外观质量缺陷修补 完成后，通知监理工程师进行验收，并拍照 备查。混凝土结构外部尺寸检验由项目部测
量工程师配合质量检测部检测备案。 4 修补方案 3.1 涨模修补方案 1）测量涨模墙面范围，按照涨模位置画好规则的边线，用钢钎或风镐将涨模部分混凝土凿除，修补区域边缘用云石机切割成垂直形状，凿除至设计墙体混凝土面以内80mm深，如图2所示。 2）凿除涨模混凝土时可能会造成钢筋骨架松动，同时也需重新对墙体跑位钢筋进行调整复位，最后把墙体钢筋骨架绑扎牢固，墙筋和拉筋点焊连接。 2）用钢丝刷和压力水冲刷将凿除后的混凝土表面清洗洁净，并充分浇水湿润后，单面支设模板，模板上口留设灌浆料浇注口，模板安装应当坚固稳定、不漏浆，模板与模板之间的接缝用塑料基粘胶带贴封，粘胶带均要贴平压实。 3）灌浆采用第Ⅳ类水泥基灌浆料，灌浆料应采用机器搅拌，加水量应严格按合格证的推荐用水量，搅拌时先加入2/3的水拌合3min，然后加入剩余水量拌合直至均匀，灌浆料应随拌随用，并在灌浆料初凝时间内灌注完毕。 4）灌浆过程中，用振捣棒振捣模板表面，同时人工敲击模板辅助振捣，以保证无收缩灌浆料浇筑密实，并与原墙体混凝土结合牢固形成整体。 5）灌浆料浇筑后2天拆模，凿除浇注口部灌浆料，用手提砂轮打磨平整浇筑口，墙面浇水保湿，严密覆盖塑料薄膜，保持塑料薄膜内有凝结水，养护不少于7天。 3.2 凹进墙面修补方案 1）测量凹进墙面范围，按照位置画好规则的边线及植筋位置线，在墙面植入直径12mm的HRB400钢筋头，间距500mm，梅花形布置。 2）把凹进墙面混凝土面进行人工凿毛处理，接茬部位老混凝土表面均匀凿毛，露出新鲜表面，以增加粘结强度。修补区域边缘用云石机切割成垂直形状，深度不小于20mm。 3）绑扎直径12mm的HRB400钢筋网片，间距250mm，钢筋网片和植入钢筋头点焊连接。如图3所示。
盛华?半岛阳光工程 基础剪力墙混凝土 开裂处理方案 02802Q10533R2L 02803E10008R2L 02803S10005R2L CNAS C028-Q CNAS C028-E CNAS C028-S GB/T19001-2008 质 量 管 理 体 系 GB/T24001-2004 环 境 管 理 体 系 GB/T28001-2001 职 业 健 康 安 全 管 理 体 系
基础剪力墙混凝土开裂处理施工方案审核、审批意见表 1
一、工程概况及基本情况 工程位于项目位于融安县县城209国道东面，南北临城市道路。根据建设单位提供的资料及从现场了解到，施工现场基本平整，道路畅通。四周无高层建筑遮挡。 产生裂缝的是盛华?半岛阳光住宅小区一期2#楼工程基础剪力墙，裂缝5条，开裂宽度约为0.2毫米左右，每条裂缝开裂长度约4米，基本沿基础柱与剪力墙交接处偏1米处约开裂；经5天左右的监控，发现裂缝已无继续开裂。 二、混凝土裂缝产生原因分析 2.1、干缩。砼在制备过程中，水泥和掺合料与水拌合后体积膨胀，但在入模成型后，随着砼水化作用的发生，砼中的部分水份被吸收部分水份被蒸发，体积有一定的缩小。干缩量与水泥用量、水灰比的大小有关。水泥用量多、水灰比小的砼其收缩亦大。同时砼收缩量与气候有关，夏季气温高，气候干燥，砼中水份蒸发快，收缩也快。砼体积收缩，使砼产生内应力，当收缩快和收缩大时砼就会产生裂缝。 2.2、砼内部温度变化产生收缩裂缝。根据实际测定，砼从搅拌机出斗就有水化热产生，温度由低到高，到砼成型以后第3-4天，水化热到达高峰，其温度较自然温度升高30-40℃，以后逐步下降，半个月以后接近自然界温度。断面边长大于1m的剪力墙，属大体积砼，水化热高，表面暴露在空气中，散热快，内部砼热量散发不出来，内外温差大，若采取措施不当，表面砼就会产生裂缝。对于框架柱与墙连体的节间来讲，大体积砼的框架柱可视为一个较大的热源体，而与之连体的墙体薄，且与外界空气接触面较大，散热快。当框架柱砼内大量发热膨胀时，墙体已开始降温收缩，由于连结在一起的两个构件之间产生温差，变形不同步协调，在柱子附近和墙中间出现裂缝是符合规律的。商2
********工程 砼 质 量 缺 陷 修 补 方 案 编制单位： 编制人： 编制时间：
目录 一、工程概况 (4) 二、混凝土结构外观缺陷分类 (4) 三、关于混凝土结构缺陷处理程序 (5) 四、混凝土结构外观一般缺陷修整 (5) 4.1、混凝土结构外观一般缺陷修整 (5) 4.2、混凝土结构外观严重缺陷修整 (6) 4.3、混凝土结构尺寸偏差 (6) 五、混凝土产生质量缺陷的现象、原因及预防措施 (6) 5.1、麻面 (6) 5.2、蜂窝 (6) 5.3、孔洞 (7) 5.4缺棱掉角 (7) 5.5露筋 (7) 5.6烂根 (7) 5.7疏松脱落 (8) 5.8外形尺寸偏差通病 (8) 六、混凝土质量缺陷具体修补方案 (8) 6.1、麻面 (8) 6.2、漏筋 (8) 6.3、蜂窝 (9) 6.4、孔洞 (9) 6.5、烂根 (9)
6.6、酥松脱落 (9) 6.7、缝隙、夹层 (9) 6.8、缺棱掉角 (9) 6.9、表面不平整 (9) 6.10、剪力墙位移倾斜 (10) 6.11、凹凸、鼓胀 (10) 6.12、采用细石混凝土具体修补步骤 (10) 七、混凝土质量通病预防控制管理措施 (10) 八、文明施工 (11)
***工程混凝土缺陷处理方案 一、工程概况 ***工程位于张家港保税区中港南路东侧，勤政路西侧，南临镇山路，本工程占地面积47537平方米，总建筑面积为150766.6平方米，本工程由两栋办公塔楼和三层裙房组成，西侧塔楼A和东侧塔楼B均为31层，建筑高度139.50米。裙房有三栋，分别为裙房A、裙房B、裙房C、均为三层，建筑高度19.60米。地下一层为停车库和设备用房,结构形式为混凝土框架+核心筒结构。 本工程的主要特点是地下车库面积较大，外墙超长，裙房与主楼交接部位有高低差，吊模较多；裙房柱子尺寸大、核心筒剪力墙高，混凝土施工时结构的蜂窝、麻面、孔洞、烂根等质量缺陷很可能会出现，防患于未然及处理好混凝土的质量通病是做好主体结构工程施工的关键，根据混凝土结构施工中可能出现的质量问题，编制此方案。 二、混凝土结构外观缺陷分类 以下所述混凝土外观缺陷分类主要参考《混凝土结构施工规范》——50666-2011中8.9章关于“混凝土缺陷修整”及《建筑施工手册》——第四版10章“混凝土工程”有关内容。混凝土结构外观缺陷可分为尺寸偏差缺陷和外观缺陷。尺寸偏差缺陷和外观缺陷可分为一般缺陷和严重缺陷。混凝土结构截面尺寸偏差超出规范规定，但尺寸偏差对结构性能和使用功能未构成影响时，属于一般缺陷；而尺寸偏差对结构性能和使用功能构成影响时应属于严重缺陷。 混凝土结构外观缺陷分类表：
混凝土缺陷修补方案 技术信息2010-01-05 19:38:14 阅读633 评论0 字号：大中小订阅 一、蜂窝修补方案如下： 1 、对小蜂窝：先用水洗刷干净后用1：2或1：2.5水泥砂浆压实抹平。 2、对较大的蜂窝：先凿去蜂窝处薄弱松散的混凝土和突出的颗粒，刷洗干 净后支模，再用高一强度等级的细石砼仔细强力填塞捣实，并认真养护。 二、露筋修补方案如下： 1、对表面露筋：刷洗干净后用1：2或1：2.5水泥砂浆将露筋部位抹压平 整，并认真养护。 2、对露筋较深：将薄弱混凝土和突出的颗粒凿去，洗刷干净后，用比原来 高一强度等级的细石砼填塞压实，并认真养护。 三、孔洞修补方案如下： 先将孔洞周围的松散混凝土和软弱浆膜凿除，再用压力水冲洗，支设带托盒的模板，洒水充分湿润后用比结构高一强度等级的半干硬性的细石砼仔细分层浇筑强力捣实，并养护，突出结构面的砼，待达到50%强度后在凿去，表面用1： 2水泥砂浆抹平 混凝土缺陷修补方案2 首先，蜂窝的现象是混凝土表面缺少水泥砂浆而形成石子外露，严重缺陷是构件主要受力部位有蜂窝．一般缺陷是其他部位有少量蜂窝． 规范规定8．2．1 现浇结构的外观质量不应有严重缺陷。 对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理(建设)单位认可后进行处理。对经处理的部位，应重新检查验收。 检查数量：全数检查。 检验方法：观察，检查技术处理方案。 一般项目 8．2．2 现浇结构的外观质量不宜有一般缺陷。 对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检 查验收。 检查数量：全数检查。 检验方法：观察，检查技术处理方案。 对于较小的蜂窝，应剔除松动的石子，用水冲洗湿润缺陷表面，用高标号的水泥砂浆修补平整即可．但程序要符合要求． 2. 4蜂窝麻面
关于剪力墙模后质量缺陷处理方案 摘要：本文论述了剪力墙柱拆模后部分地方出现轻微烂根现象，采取灌浆法修补的具体处理措施，施工及养护，施工注意事项。 关键词：剪力墙,拆模,灌浆法,施工 一、对于混凝土浇筑后剪力墙、柱烂根原因分析 1、第一种情况为：因为底板和板墙一起施工时，从一端到另一端斜向浇筑，在振捣下一步底板混凝土时，前面的已振捣完的底板和墙根20—30cm高范围内的混凝土受牵连振动，底板混凝土受振动下沉，从而板墙根部混凝土受到影响也下沉，则在墙根上部20cm处拉裂； 2、第二种情况为：当底板和板墙一起施工时，从一端到另一端斜向浇筑，在振捣下一步底板混凝土时，前面的已振捣完的底板受振动下沉，而板墙混凝土由于模板作用下沉量小，则在底板和板墙交界处拉裂。 3、第三种情况为：当先施工底板，后浇筑板墙时，由于间隔时间太长，底板混凝土已经初凝，浇筑板墙的混凝土出现离析，石子正好在两次浇筑面上，造成蜂窝麻面。 4、以后施工过程中的预防方法 针对前两种情况：在混凝土施工时振捣下步底板混凝土时，不要将振捣棒插到上步底板混凝土内及两步混凝土交界处，要离开一定距离，且应大于插振捣棒振幅距离，最好底板和板墙不要一起浇筑，而采用先施工底板，后浇筑板墙的施工方法；针对第三种情况，必须在底板浇筑完2—4个小时后混凝土初凝前浇筑板墙，浇筑板墙时，应斜向浇筑，使稠的水泥浆首先流向混凝土界面，振动棒振捣要插入前次浇筑的底板混凝土内。 二、混凝土浇筑后蜂窝、麻面、孔洞形成原因： 1、模板表面粗糙或清理不干净，粘有干硬水泥砂浆等杂物，拆模时混凝土表面被粘出现麻面； 2、模板接拼装不严密，浇筑混凝土时缝隙漏浆； 3、混凝土振捣不密实； 4、按操作规程浇筑混凝土，下料不当，使石子集中，捣不出水泥浆，造成混凝土离析； 5、混凝土一次下料过多，没有分段分层浇筑，振捣或下料配合不好，末及振捣又下料，漏振造成蜂窝； 6、模板孔隙末堵好或模板支设不牢固，振捣混凝土时模板移位，造成严重漏浆或墙体烂根，造成蜂窝。
剪力墙出现裂缝的原因及控制 剪力墙是在房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载的墙体，防止结构剪切破坏。本工程共发现12处墙体含有细微裂缝，我单位针对收集的数据进行了初步分析： 1、裂缝的一般特征和性质 总结我单位在实际工程中的施工经验，本工程钢筋混凝土剪力墙的裂缝分为两种：表面不规则裂缝、贯穿性裂缝。 1）表面不规则裂缝：一般出现在混凝土浇筑后不久，分布于墙体表面，此种裂缝既宽又密，但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。 2）竖向贯穿性裂缝一般发生在混凝土浇筑若干天后(拆模后不久)，由下而上，走向与楼面接近垂直，有的通至楼面板底但不穿过楼层，缝宽一般为0.1～0.3mm，缝深一般较大，最深者可能会贯穿墙体。因养护不好引起的表面不规则裂缝不至于带来多少影响，且易于处理。 2、裂缝产生的原因分析 工程施工中构件裂缝产生的主要原因可分为两大类: 一是动、静荷载和其他各种外荷载引起的裂缝； 二是由混凝土内外温差、收缩或地基不均匀沉降等变形荷载引起的裂缝。裂缝产生的原因很复杂，综合考虑设计、材料、施工及环境等各方面的因素，钢筋混凝土剪力墙裂缝主要由以下原因产生：
2.1 混凝土的收缩应力过大 混凝土的收缩应力过大，收缩裂缝主要与水泥用量、骨料、构件长度及外加剂等因素有关。 2.1.1 水泥用量 水泥用量的增大、水灰比的减小影响混凝土收缩的最主要因素。 2.1.2 骨料 为了满足运输、泵送的要求，预拌混凝土增加了细骨料用量，使得骨料的表面积增大，相应包裹在骨料上的水泥等胶凝材料变少，减弱了混凝土之间的连接能力，增大了混凝土的塑性收缩。 2.1.3 构件长度 我们发现裂缝集中在跨度6-8米的墙体，显然构件长度的提高，对于相同的混凝土收缩率而言，收缩的绝对值增大。如未采取相应措施，则极易产生裂缝。 2.1.4 外加剂 外加剂在混凝土中掺量少，作用大。目前使用的混凝土中普遍掺有减水剂、缓凝剂、防水剂等多种外加剂。外加剂对混凝土性能影响极大，可能是导致混凝土开裂的重要原因。（本工程设计要求增加抗裂纤维及膨胀剂的要求） 2.2混凝土的温度应力过大 温度裂缝主要与水泥品种、养护条件、拆模时间及温差等因素有关: 2.2.1 水泥品种
现浇混凝土缺陷处理方案 一、施工部署 针对混凝土主体所出现的混凝土外观质量缺陷，逐项分析产生原因，确定处理方案，项目部落实相关责任人。 二、施工措施及处理方法 现浇混凝土外观质量缺陷，采取如下施工措施及处理方法： 1、混凝土少量露筋 现象：钢筋混凝土结构表面钢筋裸露。 产生原因：混凝土坍落度过小，钢筋保护层过小使混凝土难以下落，振捣时局部漏振、欠振。 施工措施：调整混凝土的施工坍落度，保证混凝土坍落度在满足施工要求条件下尽量较小，且根据天气状况、现场情况进行及时调整；保证钢筋的保护层厚度，振捣混凝土按要求进行快插慢拔振捣棒，适度振捣，对钢筋较密处加强振捣，防止因振捣漏振、欠振、过振的现象。 处理方法：将软弱混凝土层剔除，彻底清理干净，钢筋归位，用清水冲刷干净，充分润湿，用高一级的细石混凝土捣实，修补的混凝土用湿润的毛毯覆盖外包裹塑料布养护不少于 7 天。 2、混凝土少量蜂窝
现象：混凝土表面出现蜂窝。 产生原因：混凝土坍落度过小，钢筋较密集使混凝土难以下落，振捣时局部漏振、欠振等。 施工措施：调整混凝土的施工坍落度，保证坍落度在满足施工要求条件下尽量较小，且根据天气状况、现场情况进行及时调整； 振捣混凝土按要求进行快插慢拔振捣棒，适度振捣，对钢筋较密处加强振捣，防止因振捣漏振、欠振的现象。 处理方法：对较为小蜂窝用清水冲刷干净后，用原混凝土配合比去掉粗骨料的水泥砂浆抹面压实；对较大蜂窝，要凿去蜂窝处薄弱松散部分及突出骨料颗粒，尽量剔成喇叭口，彻底清理干净，用钢丝刷或压力水洗刷干净，支模后可用粒径 10～20 mm 细石混凝土(比原标号高一级)仔细填塞捣实，在用湿润的毛毯覆盖养护不少于 7 天。 3、混凝土夹渣 现象：钢筋混凝土构件中混凝土夹层存在，有松散混凝土层及夹杂物。 产生原因：混凝土浇筑间歇时间过长，使混凝土层间形成施工冷缝； 上下层混凝土间存在杂物，形成夹渣；混凝土浇筑时，底部未铺水泥砂浆层或下层混凝土浮浆未清除。 施工措施：控制混凝土浇筑上下层间隔时间，防止混凝土层间形成施工冷缝；上下层混凝土间存在的杂物在浇筑前彻底清理干净，避免形成夹渣；混凝土浇筑时，底部先铺一层水泥砂浆在进行浇
洛阳恒大绿洲九期189#楼 混凝土质量缺陷专项处理方案 审批： 审核： 编制： 河南六建建筑集团有限公司 2017年3月
目录 一、编制依据 (1) 二、混凝土质量缺陷分类 (1) 三、混凝土质量缺陷的处理流程 (2) 3.1 处理流程 (2) 3.2 检查时间 (2) 3.3 质量缺陷的分类判定 (2) 3.4 专项处理措施方案的编制 (2) 四、混凝土外观一般缺陷的原因分析 (3) 4.1 露筋 (3) 4.2 蜂窝 (4) 4.3 孔洞 (4) 4.4 夹渣 (4) 4.5 疏松 (4) 4.6 裂缝 (4) 4.7 连接部位、外形及外表缺陷 (4) 五、混凝土缺陷的处理措施 (5) 5.1 混凝土结构外观一般缺陷处理措施 (5) 5.2 混凝土结构外观严重缺陷的处理措施 (5) 5.3 混凝土结构裂缝的处理措施 (6) 六、检查验收与资料封闭 (6)
一、编制依据 《混凝土结构工程施工质量验收规范》GB 50204-2015 《混凝土结构工程施工规范》GB 50666-2011 《建筑工程裂缝防治技术规程》JGJ/T 317-2014 二、混凝土质量缺陷分类 根据《混凝土结构工程施工质量验收规范》(GB50204-2015)第8.1.2 条混凝土现浇结构外观质量应根据缺陷类型和缺陷程度进行分类，并应符合下表的分类规定。 同时《混凝土结构工程施工规范》(GB50666-2011)第8.9.1条混凝土结构缺陷可分为尺寸偏差缺陷和外观缺陷。尺寸偏差缺陷和外观缺陷可分为一般缺陷和严重缺陷。混凝土结构尺寸偏差超出规范规定，但尺寸偏差对结构性能和使用功能未构成影响时，应属于一般缺陷；而尺寸偏差对结构性能和使用功能构成影响时，应属于严重缺陷。外观缺陷分类应符合下表的规定。 表现浇结构外观质量缺陷
编号：SJXM.QYWK- 清远万科城2.2期项目 混凝土质量缺陷修补专项方案 编制人： 审核人： 批准人：
目录 一、编制说明 (3) 二、工程概况 (4) 三、主要质量缺陷 (3) 四、主要质量缺陷防止措施和修补方案 (5)
一、编制说明 1、编制依据 国家与广东省有关建筑施工与工程验收的规范、标准与规定，含以下规范标准以及其他： a.土建规范 序规范、标准编号规范、标准名称
1 GB50208-2001 《大体积砼施工规范》 b.验收标准 序号规范、标准编号规范、标准名称 1 GB50300-2001 《建筑工程施工质量验收统一标准》 2 GB50204-2002 《混凝土结构工程施工质量验收规范》 2、编制范围：本施工方案主要针对清远万科城B37#-40#,K1#,K2#共六栋，2,2期砼质量缺陷处理施工进行编制。 二、工程概况 工程名称清远万科城中区2.2期A5-A8，K3-K4 工程地点清远市清城区石角镇马头村大坑水库侧 建设单位清远市宏美投资有限公司 设计单位广东省建筑艺术设计研究院有限公司 监理单位广东宏达工程顾问有限公司 施工单位中国建筑第四工程局有限公司 总建筑面95728.14M2 结构形式框架—剪力墙结构 本工程位于清远市清城区石角镇马头村大坑水库侧，A5#-A8#、2.2期地下室为连体楼，地下三层、地上十层，负三层层高3.600m、负二层层高3.7m、负一层层高5.450m；一至九层层高2.800m，十层层高2.850m。使用功能为住宅、地下停车库；建筑高度29.5m，基底面积1812.92㎡，总建筑面积39486.04㎡，其中地下建筑面积22288.54㎡，地上建筑面积17197.50㎡。结构为框架剪力墙结构，基础形式为独立或联合基础，地基基础采用锤击预应力混凝土管桩，结构梁板为现浇楼盖；地下室底板及地下室外壁抗渗等级P8。 K3#-K4#两栋为地上28层，首层层高3.150m，标准层层高2.800m；基底面积1054.52㎡，总建筑面积为28926.82㎡；结构为框架剪力墙结构，基础形式为独立或联合基础，地基基
泰莱新城三期工程外墙渗水原因分析与治理方案 一、工程基本概况 泰莱新城三期21#、22#、28#、29#楼为多层6+1，31#、32#楼为多层5+1，框架结构。填充墙内墙体材料为水泥砖，外墙体材料为轻集料水泥多孔保温砖。 二、工程治理内容 泰莱新城三期21#、22#、28#、29#、31#、32#楼所有东西山墙及南北外墙（局部）裂 缝修补及维护工作（外墙采用搭设扣件式钢管脚手架施工）。 三、外墙渗水的类型 1、填充墙面渗水 外墙层间梁下与墙体搭接处；层间墙中段900高腰梁上与墙体搭接处；局部层间墙有水平裂缝；缝长延伸到门窗边或柱边；有的裂缝宽度达1㎜。部分柱与墙体搭接处存在竖向裂缝，部分裂缝宽度有1㎜；窗台两角出现呈八字形微小裂缝及窗台板上水平裂缝， 尤其是在东西山墙和顶层较为严重。裂缝早上不明显，晴天的午后变得明显。 2、外墙门窗框周边渗水 渗水部位在窗台及下框两边角、铝合金外门窗拼管缝处、边框和上框与外墙交界处，其中下框两边角处渗水最为严重。 3、外墙洞、孔渗水 较为普遍的渗水部位是出现在外墙空调孔、给排水和煤气管的固定件钻孔。 四、外墙渗水的机理和原因分析 1、材料方面 ①框架填充墙是由混凝土和砖砌体组合而成的，但这两种材料的温变膨胀系数不同。在相同的温度下，变形值不同而产生裂缝，这种显现一般发生在混合结构处。②本工程外墙填充墙采用水泥多孔保温砖，该砖吸水性低，砂浆硬化慢在其强度不足时过早立模及混凝土浇注产生早期砌体位移、松动、开裂。③该砖为水泥制品，干燥收缩是其特性， 其收缩率在0.35mm／m-0.45mm／m间，比粘土砖的温度线膨胀系数大，水泥收缩在180d后才趋于稳定，水泥的干缩加大了水泥多孔保温砖的内力。本工程外墙裂缝属于 温度应力裂缝和砖砌体干缩裂缝，雨水在风压作用下沿裂缝渗入室内。
华润置地悦府项目三期 混凝土缺陷修 补方案 编制：曹志华 审核：吴萍 审批：费学均 通州建总集团有限公司 目录 第一节编制说明 (3) 第二节编制说明 (3) 第三节混凝土缺陷分类和程度划分 (4) 第四节出现混凝土缺陷的原因 (4) 第五节混凝土缺陷处理 (5) 第六节混凝土缺陷的预防措施 (7)
第一节编制说明 当混凝土达到规定的拆模强度拆除模板后，应进行外观检查，混凝土缺陷均做记录，记录上要明确注明缺陷墙体的具体位置，对缺陷做定性分析，确定其缺陷类别, 如查出混凝土表面上出现的麻面、蜂窝等缺陷，应立即通知监理，在得到现场监理允许的情况下，按本方案进行修补。 第二节编制说明 本工程位于南京市建邺区应天大街以北，云锦路以东，所街以南，湖西街以西，包含9#、10#、11#、12#楼四栋住宅楼以及二层地下车库，类型为剪力墙结构，地下车库类型为框架结构。 09号楼为三十二层，总面积16057.2卅，标准层高3.05米，建筑总高度为 104.025 米； 10号楼为三十二层，总面积25492.0卅，标准层高3.05米，建筑总高度为 104.025 米； 11号楼为二十八层，总面积11324.6叭标准层高3.05米，建筑总高度为91.825 米； 12号楼为三十二层，总面积25794.9卅，标准层高3.05米，建筑总高度为 104.025 米； 本工程结构安全等级为二级，抗震防裂度为7度，抗震设防分类为标准设防类，设计使用年限50 年。本工程结构安全等级为二级，抗震防裂度为7 度，抗震设防分类为标准设防类，设计使用年限50 年。 砼强度等级：地下室的基础采用C35;剪力墙（柱）：四层及以下为C50,五~ 八层为C45,九~十二层为C40,十三~十六层为C35;其余均为C30 ;梁、板：均为 C30 ;二层地下室外墙、底板、顶板（室外）及车道采用防水砼，抗渗等级P8。具体详见各部分的结构设计图纸。基础垫层采用100mn厚C15素砼。

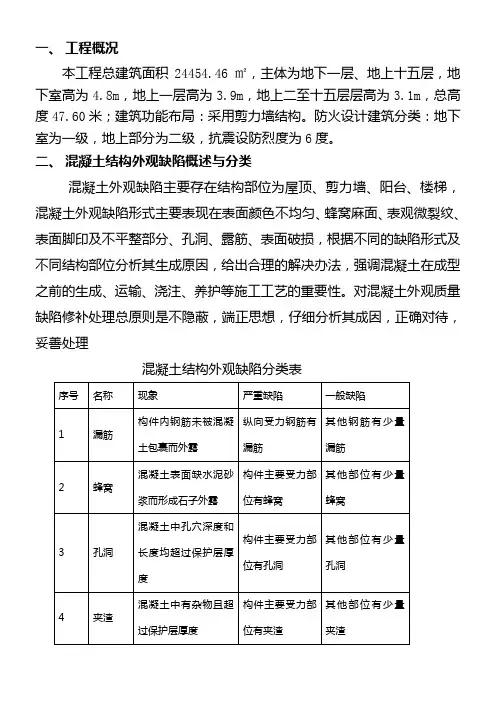

一、工程概况 本工程总建筑面积24454.46㎡，主体为地下一层、地上十五层，地下室高为4.8m，地上一层高为3.9m，地上二至十五层层高为3.1m，总高度47.60米；建筑功能布局：采用剪力墙结构。防火设计建筑分类：地下室为一级，地上部分为二级，抗震设防烈度为6度。 二、混凝土结构外观缺陷概述与分类 混凝土外观缺陷主要存在结构部位为屋顶、剪力墙、阳台、楼梯，混凝土外观缺陷形式主要表现在表面颜色不均匀、蜂窝麻面、表观微裂纹、表面脚印及不平整部分、孔洞、露筋、表面破损，根据不同的缺陷形式及不同结构部位分析其生成原因，给出合理的解决办法，强调混凝土在成型之前的生成、运输、浇注、养护等施工工艺的重要性。对混凝土外观质量缺陷修补处理总原则是不隐蔽，端正思想，仔细分析其成因，正确对待，妥善处理 混凝土结构外观缺陷分类表
三、关于混凝土结构缺陷处理程序 施工过程中发现混凝土结构缺陷时，应认真分析缺陷产生的原因。对严重缺陷施工单位制定专项修整方案，方案应经论证审批后再实施，不得擅自处理。 四、混凝土结构外观一般缺陷修整 （一）混凝土结构外观一般缺陷修整 1、对于露筋、蜂窝、孔洞、夹渣、疏松、外表缺陷，应凿 除胶结不牢固部分的混凝土，表面清理干净，洒水湿润 后用1:2水泥砂浆抹平； 2、轻微裂缝用水泥砂浆等材料进行封闭； 3、连接部位缺陷、外形缺陷可与面层装饰施工一并处理； （二）、混凝土结构外观严重缺陷修整 对于露筋、蜂窝、孔洞、夹渣、疏松、外表缺陷，应凿除胶结不牢固部分的混凝土至密实部位，清理表面，支设模板，用净水冲洗干净，涂刷混凝土界面剂，采用比原混凝土强度高一等级的细石混凝土浇筑密实并及时养护，养护时间不得少于
关于信阳恒大名都3、4#楼墙面空鼓开裂的处理方案 信阳恒大名都3#楼31-32层、4#楼18-32层部分墙面出现空鼓开裂现象，墙面空鼓主要存在于剪力墙抹灰处，墙面抹灰裂缝主要存在于梁底与砌体墙交接处和墙面线管开线槽处。为更好地指导项目施工，避免类似情况的再次发生，特编写此处理方案。 原因分析 1、部分墙面由于抹灰施工前对墙面浇水湿润护养不够，墙面干燥，墙面存在存在毛细孔，导致抹灰上墙后，墙体大量吸取砂浆的水分，水分散发太快，造成砂浆强度不高，粘结力下降以及收缩太快，尤其是砂浆与墙面粘结面，当砂浆层的强度不能抵抗收缩拉力时开裂。同样，由于这时砂浆层与墙面的粘结力还未达到足以抵抗由于收缩而造成的砂浆层在墙面上的滑动，因而发生空鼓。 2、在对砼墙面进行毛化处理时，工人质量意识淡薄，处理不到位，喷洒不均匀，且对毛化后的墙面养护时间（应在终凝后浇水养护，直到水泥砂浆疙瘩全部粘满砼光面上，并有较高强度即用手掰不动）和方法（浇适量水湿润，水的压力不宜过大，否则会使毛化的砂浆脱落）不对。 3、抹灰时，一些工人没有按交底施工，抹灰一次成型，抹灰没有分两次进行。 4、抹灰砂浆自身收缩引起开裂，抹灰砂浆收缩主要包括化学收缩、干燥收缩、温度收缩及塑性收缩。这些收缩将在抹灰砂浆中产生
拉应力，当拉应力超过抹灰砂浆的抗拉强度时就会出现裂缝或空鼓。 5、拌和使用的砂浆配合比不正确，或砌块破损、断裂。砂浆的配合比达不到设计要求时，砂浆的粘结力与强度不够，抹灰层与墙面粘结不紧密而导致空鼓；若砌块破损、断裂时，砌体墙本身有缝隙而导致抹灰面出现空鼓或裂缝。 6、安装施工队伍，在墙上开挖线槽，施工洞，且填补方法不当。 7、部分薄弱环节和剪力墙、柱、梁与砌体墙的交接处缺乏加强和构造措施，顶砖斜砌间隔时间过短，不满足规范要求，特别是梁底部位，由于砌体发生少许的沉降，使砌体墙与梁底分离形成裂缝；除此之外，砌体与砼各自收缩，形成裂缝。 8、当抹灰墙面面积过大时，没有设置分格缝，导致面积过大，抹灰层收缩导致裂缝。 修补措施 1、墙面抹灰层空鼓开裂处理： 当抹灰施工后发生空鼓时，抹灰空鼓处只能作返工处理。具体方法为：先将空鼓部分凿去，四周凿成方块形或圆形，并凿进结合良好处30～50mm，边缘凿成斜坡形，用钢丝刷刷掉墙面松散灰皮处理时，水泥采用硅酸盐水泥，严禁混用不同品种、不同强度等级的水泥，砂采用中、粗砂，过8mm孔径筛子，含泥量不大于3%。底层表面适当凿毛或毛化，凿好或毛化后，将修补处周围100mm 范围内清理干净。修补前1d，用水冲洗，使其充分湿润，一天内最好浇水湿润两次。修补时，先在底面及四周刷
目录 1、编制依据 (2) 2、工程概况 (2) 3、混凝土工程概况 (2) 4、混凝土质量缺陷 (6) 4.1蜂窝 (6) 4.2 麻面 (7) 4.3孔洞 (7) 4.4 露筋 (7) 4.5 缝隙夹渣 (8) 4.6 缺棱掉角 (8) 4.7 表面不平整 (8) 4.8墙柱底部缺陷（烂脚） (9) 4.9梁柱结点处（接头）断面尺寸偏差过大 (9) 4.10基础轴线位移，螺孔、埋件位移 (9) 4.11梁柱截面偏差、轴线位移偏差超出规范要求 (9) 5、混凝土质量缺陷防治措施 (9) 5.1蜂窝 (9) 5.2麻面 (9) 5.3孔洞 (9) 5.4露筋 (10) 5.5缝隙夹渣 (11) 5.6 缺棱掉角 (11) 5.7墙柱底部缺陷（烂脚） (11) 5.9梁柱结点处（接头）断面尺寸偏差过大 (11) 5.10基础轴线位移，螺孔、埋件位移 (11) 5.11梁柱截面偏差、轴线位移偏差超出规范要求 (12) 6、安全、环境管理及措施 (14)
1、编制依据 1、陶新家园小区工程建筑与结构施工图 2、陶新家园小区工程混凝土浇筑方案 4、建筑施工手册（第五版） 5、《混凝土结构工程施工质量验收规范》(GB50204-2011) 6、《混凝土质量控制标准》（GB50164-2011） 2、工程概况 江西省景德镇市陶新家园小区由景德镇市陶邑文化发展有限公司兴建，广州宝贤华瀚建筑工程设计有限公司设计，江西省赣建工程建设监理有限公司监理，中国建筑一局（集团）有限公司施工，工程位于江西省景德镇市珠山区景东大道南侧北景苑西侧。本工程总建筑面积为518117.53㎡，其中东地块占地面积75529.38㎡，建筑面积291923.63㎡，主要结构类型为框支-剪力墙结构（商业楼、酒店、幼儿园框架，住宅楼框支-剪力墙）。 3、混凝土工程概况 表3-1 地下室混凝土强度等级参数表
混 凝 土 剪 力 墙 质 量 缺 陷 修 补 方 案 编制单位：武汉亨发建设集团公司第十六项目部编制： 审批：
混凝土剪力墙质量缺陷修补方案 一、事件概述 1·1混凝土剪力墙质量缺陷部位：3#楼三层8轴线交H轴线部位短肢剪力墙根部和顶端。 1·2混凝土剪力墙质量缺陷形成原因 1·2·1由于浇筑此部位剪力墙混凝土时振捣不到位，造成短肢剪力墙根部出现麻面孔洞露筋的严重烂根现象。 1·2·2在浇筑四层梁板混凝土时，由于泵送混凝土开始打出的水和砂浆处理不当，在此部位短肢剪力墙上梁底部位处，形成一段砂浆离析后的干砂层，将上下混凝土隔断开。 1·3混凝土剪力墙质量缺陷部位如下图： 混凝土剪力墙质量缺陷部位示意图 二、混凝土剪力墙质量缺陷修补措施 2·1将烂根部位松散混凝土全部凿掉至密实混凝土处，并将上口外面凿成斜面，便于混凝土浇筑；将干砂层全部清凿掉，上、下面密实
混凝土均凿掉10㎜厚，并将上口外面凿成斜面，便于混凝土浇筑。2·2缺陷部位混凝土清凿到位后，用水冲洗干净。 2·3按下图将模板支好。 混凝土剪力墙质量缺陷修补支模示意图 2·4拌制细石混凝土，强度等级为C40，内加0.5%膨胀剂。 2·5浇筑混凝土。用水冲洗剔凿面，待表面水阴干后（若有积水要用棉布粘干。），向混凝土剔凿面泼浇水泥浆(刷水泥素浆)，从模板簸口向内浇筑混凝土，边浇筑边用振捣器振捣，斜面模板内混凝土要比上口多浇50㎜高。 2·6因新浇灌的砼会收缩下沉，待45分钟时必须进行人工二次复震（人工持棒行插塞缝密实），并注意观察是否还有下沉现象。 2·7拆模、剔凿。混凝土浇筑3天后，将多出的混凝土凿掉，凿面用1:2水泥砂浆抹平。 三、混凝土剪力墙质量缺陷修补质量要求 3·1必须将松散混凝土、干砂层全部剔凿掉，并用水冲洗干净后，
剪力墙漏水修复施工方 案 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
剪力墙漏水修复工程 施工方案 一、工程概况 本项目为框架结构，层数三层，一层临土的侧墙按地下室防水标准设防，防水等级为Ⅰ级，防水按照GB50108-2008《地下工程防水技术规范》采用结构防水砼自防水与迎水面附加柔性防水层相结合的做法，防水砼抗渗等级为P6。 二、渗漏治理方案 本工程为治渗堵漏工程，现场具体情况如下：商业C区一层临土侧墙(1/C-4~C-11/C-F)，长，高，出现31道裂缝，裂缝宽度≤，并引起渗漏。主要诱因经我司分析为砼收缩裂缝，为保证地下室经后使用功能，特制定此处理方案。 结合现场情况，我方将采取重点堵漏和大面防水结合的方案进行堵漏。具体方案如下： 1、重点堵漏，找出裂缝，采用化学注浆技术，重点止着明水； 2、采用“堵漏王”大面防水处理防治混凝土毛细孔的渗水。 三、施工准备 （一）材料选择 1、注浆堵漏材料 水溶性聚氨脂，本材料是由甲苯二异氰酸酯（TDI）和水溶性聚醚进行聚合反应而成的高分子化合物。该材料是单组份注浆材料，与水具
有良好的混溶性，浆液遇水后会自行分散、乳化，浆液中游离的异氰酸根（-NCO）会与水进行聚合反应，聚合后的固结体具有良好的延伸性、弹性和抗渗性，在水中永久保持原形，并具有耐低温性，浆液遇水后发泡膨胀，发泡体积可增大2倍（膨胀率可通过配方进行调整），从而堵塞水道，达到止水的作用。 水溶性聚氨酯是国际上公认的新型优质防水材料，在国内地下堵漏止水工程中被广泛材料，收以良好的效果。 2、堵漏王 ①单组份灰色粉体； ②用途广泛，使用方便，加水调和即可使用。 ③无毒、无味、无污染，可应用于饮用水工程。 ④防水、防潮、防渗效果好，长期耐水性能优异。 ⑤适用于混凝土表面快速堵漏，防水防渗，迎水面、背水面均可使用。 （二）设备机械配备
施工组织设计（方案）报审表工程名称：金渠?涧河花园（一标段）
混凝土缺陷修补专项方案 工程名称：金渠?涧河花园一标段 施工单位：河南豫康源建设工程有限公司 编制人： 审核人： 编制日期：年月日
混凝土缺陷修补方案 一、工程名称 金渠?涧河花园（一标段）项目工程 二、编制依据 1、《混凝土结构工程施工质量验收规范》 GB50204-2015 2、相关混凝土结构工程国家、行业和企业标准 3、本工程现场实际表现形式等 三、编制目的 为消除混凝土质量隐患，提高观感质量，规范缺陷处理程序及方法，特制订本方案。 四、混凝土缺陷表现形式 以下所提混凝土缺陷若有出现，首先通知监理工程师，再根据相应情况进行处理。 在混凝土施工过程中，由于模板固定不牢、模板拼接不严，模板安装不规范、模板因欠修欠保养，造成面板凹凸变形，混凝土振捣不足、不到位等因素造成混凝土出现超出规范要求的质量缺陷，混凝土缺陷主要表现为以下几项：麻面、漏筋、蜂窝、孔洞、凹凸错台、外形走样及裂缝等。 五、各种缺陷产生的原因 1、麻面：所谓麻面是指混凝土构件表面局部缺浆粗糙，出现无数的小凹坑，但无露筋现象。它产生的原因主要有：①模板在浇筑混凝土前没有充分浇水湿润或湿润不够；②模板上的隔离剂涂刷不均匀或漏刷；③模板拼缝不严密，
混凝土浇筑时缝隙漏浆，构件表面沿模板缝隙出现麻面；④混凝土振捣不密实，混凝土中气泡未排出，部分气泡停留在模板表面，拆模后出现麻面。2、露筋：露筋是指构件中的主筋、副筋或箍筋等部分或局部未被混凝土包裹而外露。它产生的原因主要有：①混凝土浇捣时，钢筋保护层垫块移位或垫块间距过大甚至漏垫，钢筋紧贴模板，拆模后钢筋密集处产生露筋；②构件尺寸较小，钢筋过密，如遇到个别骨料粒径过大，水泥浆无法包裹钢筋和充满模板，拆模后钢筋密集处产生露筋；③模板拼缝不严，缝隙过大，混凝土漏浆严重，尤其是角边，拆模时又带掉边角出现露筋；④振捣手振捣不当，振到钢筋或碰击钢筋，造成钢筋移位或振捣不密实有钢筋处混凝土被挡住包不了钢筋；⑤钢筋绑扎不牢，保护层厚度不够，脱位突出。 3、蜂窝：拆模后构件有局部混凝土松酥，石多浆少，石子间出现空隙，形成蜂窝状的窟窿。它形成的主要原因有：①混凝土的拌制配料不准，石多、水泥和砂少，或浇筑时浆流向单边；②混凝土搅拌时间过短，拌和不均匀，振捣时造成砂浆与石子分离，石子集中处往往会形成蜂窝；③下料时不当，使混凝土产生离析；④浇筑时未分层分段进行；⑤模板支撑不牢固，致使大面积漏浆。 4、孔洞：是指构件是有空腔、孔洞，可将手或杆棒等伸入或有的可通过物件者的现象。一般产生空洞的原因：①混凝土振捣时漏振，分层浇捣时，振捣棒未伸到下一层混凝土中，致使上下层脱空；②竖向构件一次下料太多，坍落度相对过小，混凝土被钢筋等架住，下部成拱顶住上部混凝土，并且下部
. 混凝土质量缺陷修补方案 一、编制依据 1、北录庄大郭村花李庄社区合村并城项目工程施工设计图纸； 2、北录庄大郭村花李庄社区合村并城项目施工组织设计； 3、混凝土结构工程施工质量验收规范GB50204-2011； 4、高层建筑混凝土技术规程JGJ3-2010； 二、编制范围 北录庄大郭村花李庄社区合村并城项目商务办公楼混凝土工程的缺陷处理。 三、概述 本工程现阶段已全面展开施工，在混凝土施工中难免会出现一些混凝土的缺陷问题，为保证混凝土成品的质量和外观，必须在混凝土浇筑过程采取预防和补救措施。 四、混凝土缺陷 4.1混凝土缺陷的分类及产生缺陷的原因 4.1.1 麻面 麻面是混凝土表面局部出现缺浆粗糙或有小凹坑、麻点、气泡等，形成粗糙面，但混凝土表面无钢筋外露现象。 其主要原因是：(1)模板表面粗糙或粘附硬水泥浆垢等杂物未清理于净，拆模时混凝土表面被粘坏；(2)模板未浇水湿润或湿润不够，构件表面混凝土的水分被吸去，使混凝土失水过多出现麻面；(3)模板拼缝不严，局部漏浆；(4)模板隔离刑涂刷不均匀，局部漏刷或失效，混凝土表面与模板粘结造成麻面；(5)混凝土振捣不实，气泡未排出，停在模板表面形成麻点。 4.1.2 蜂窝 蜂窝就是混凝土结构局部疏松，骨料集中而无砂浆，骨料间形成蜂窝状的孔穴。 其主要原因是：(1)混凝土拌和不均，骨料与砂浆分离；(2)混凝土配合比不当或砂、石子、水泥材料加水量不准，造成砂浆少、石子多；(3)卸料高度偏大，料堆周边骨料集中而少砂浆，未作好平仓；(4)模板破损或模板缝隙未堵严，造成漏浆；(5)混凝土未分层下料，振捣不充分，或漏振，或振捣时间不够，未达到返浆的程度。
现浇混凝土剪力墙、楼板裂缝原因分析、防治措 施及修补方案 一路飞发表于2013-3-2809:26:07 现浇混凝土剪力墙、楼板裂缝原因分析、防治措施及修补方案 现浇混凝土剪力墙及楼板裂缝防治措施 一、工程概况 1、根据《建筑工程抗震设防分类标准》,本工程抗震设防类别为标准设防类（丙类）. 2、本工程安全等级均为二级；设计使用年限均为50年. 3、本工程抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第二组.场地类别为二类,特征周期为0.04s. 4、地震基础设计等级:甲级. 5、抗震等级:a地下车库:框架四级. b1楼―4楼:1#楼剪力墙:3级 2#,3#,4#楼剪力墙:4级. 本工程主体主要为剪力墙结构,现浇剪力墙及楼板施工质量直接决定工程结构的安全性.为保证工程质量及工程质量创优目标的实现,依据《混凝土结构工程施工质量验收规范》（gb50204-2002）以及 本企业质量验收标准,针对施工中易出现的墙、板裂缝等质量通病, 特编制本施工方案. 二、钢筋砼构件裂缝的主要特征: 钢筋混凝土结构施工中,裂缝是比较常见的质量通病,剪力墙及楼板的裂缝主要有以下特征:
1．钢筋砼墙体裂缝的主要特征: (1)绝大多数是竖向裂缝,多数裂缝长度接近墙高,两端逐渐变细而消失； (2)裂缝数量较多,宽度一般不大,超过0．3mm的很少,大多数裂缝不大于0．2mm； (3)裂缝出现时间多在拆模后不久,有的还与气温骤降有关； (4)随着时间裂缝继续发展,数量增多,但缝宽增大不多； (5)地下室墙沿长两端附近裂缝较少,中部及附近较多.地下室回填后常见裂缝处渗漏水,但水量一般不大. 2.钢筋砼楼板裂缝的主要特征: (1)裂缝一般较短,不超过1米长,大多数在300―600mm间； (2)裂缝数量较多,宽度大约在0．5-3mm左右； (3)裂缝分布一般在次梁所围成的方框内,有些沿板筋分布.有些裂纹呈不均匀分布； （4）在楼板角部产生贯穿性的斜裂缝,与纵横墙形成约45度的夹角. （5）在楼板跨中区间内,线管予埋处、后浇板带、以及施工缝处出现通长贯穿性的裂缝. （6）单块面积大的楼板裂缝现象多于单块面积小的楼板. 三、产生裂缝的主要原因: 1、收缩变形 混凝土在凝固过程中,随着混凝土中水分蒸发、湿度降低、体积减少,而产生收缩变形.如果混凝土构件中收缩受到限制,则混凝土内会产生拉应力,住宅现浇楼板角部受到纵横两个方向上下墙体或梁柱构件的约束,并在角部合成一个主拉应力,当主拉应力超出楼板混凝 土极限抗拉强度时,楼板就将产生与主拉应力方向垂直的切角斜裂缝,
