电力系统自动装置复习题

1.发电机组并入电网后，应能迅速进入状态，其暂态过程要，以减小对电力系统的扰动。

（C）A异步运行，短B异步运行，长C同步运行，短D同步运行，长2.最大励磁限制是为而采取的安全措施。

（D）A防止发电机定子绕组长时间欠励磁B防止发电机定子绕组长时间过励磁C防止发电机转子绕组长时间欠励磁D防止发电机转子绕组长时间过励磁3.当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机。

（C）A发出功率，发电机减速B发出功率，发电机增速C吸收功率，发电机减速D吸收功率，发电机增速4.同步发电机的运行特性与它的值的大小有关。

（D）A转子电流B定子电流C转速D空载电动势5.自动并列装置检测并列条件的电压人们通常成为。

（A）A整步电压B脉动电压C线性电压D并列电压6只能在10万千瓦以下小容量机组中采用的励磁系统是。

（B）A静止励磁机系统B直流励磁机系统C交流励磁机系统D发电机自并励系统7.自动低频减载装置是用来解决事故的重要措施之一。

（C）A少量有功功率缺额B少量无功功率缺额C严重有功功率缺额D严重无功功率缺额8.并列点两侧仅有电压幅值差存在时仍会导致主要为的冲击电流，其值与电压差成。

（B）A有功电流分量，正比B无功电流分量，正比C有功电流分量，反比D无功电流分量，反比9.由于励磁控制系统具有惯性，在远距离输电系统中会引起。

（D）A进相运行B高频振荡C欠励状态D低频振荡10.容量为的同步发电机组都普遍采用交流励磁机系统。

（D）A50MW以下B10万千瓦以下C10万兆瓦以上D100MW以上11电网中发电机组在调速器的工作情况下是电网的特性。

（B）A功率特性B一次调频频率特性C二次调频频率特性D调节特性12.调差系数δ〉0时为调差系数，调节特性为。

（A）A正，下倾B负，下倾C正，上翘D负，上翘13.发电机并列操作中，当相角差较小时，冲击电流主要为。

（A）A有功电流分量B无功电流分量C空载电流分量D短路电流分量14.调速器通常分为机械液压调速器和调速器。

2017年春|电力系统自动装置|本科一、单项选择题(第1-40题每题2分)1. 最大无功负荷多出现在（），而最大有功负荷则多出现在。

(A) 白天、晚上(B) 白天、白天(C) 晚上、白天(D) 晚上、晚上2. 在电力系统发生故障时候，发电机机端电压会（）,这时需要励磁系统强行励磁，迅速增长励磁电流，提高发电机的机端电压，提高发电机附近的电压。

(A) 下降(B) 升高(C) 不确定(D) 不变3. 发电机出力超过负荷时，系统频率将（）。

(A) 下降(B) 不确定(C) 不变(D) 上升4. 电力系统中，吸收功率与频率变化无关的负荷是（）。

(A) 切削机床(B) 通风机(C) 卷扬机(D) 白炽灯5. 准同期并列条件中的电压差条件，是指断路器两侧电压的（）。

(A) 矢量差的模(B) 矢量差(C) 幅值与额定电压的差(D) 幅值差6. 对于与系统并网运行的同步发电机，励磁调节的作用是（）。

(A) 保持机端电压恒定(B) 调节发电机发出的无功功率(C) 调节发电机发出的有功电流(D) 保持机端电压恒定和调节发电机发出的无功功率7. 当同步发电机的励磁电流一定时，发电机端电压UG随无功负荷（）而下降。

(A) 增大(B) 减小(C) 不确定(D) 不变8. 在正弦交流电压信号中含有的信息包括（）。

(A) 电压幅值、频率和相角(B) 电压幅值和频率(C) 频率和相角(D) 相角和电压幅值9. 电力系统的综合最大负荷常（）各个发电厂单独供电时各最大负荷的总和。

(A) 不确定(B) 小于(C) 大于(D) 等于10. 具有无差特性的同步发电机，当输出的无功电流增大时，机端电压（）。

(A) 减小(B) 增大(C) 不变(D) 不确定11. 从限制冲击电流的角度出发，应限制并列瞬间的（）。

(A) 电压差和频率差(B)频率差和相角差(C) 相角差和电压差(D) 电压差、频率差和相角差12. 整流电路的整流相数越多，整流电压中所含纹波的最低频率，且其幅值，越有利于滤波。

《电力系统自动装置》复习题参考答案绪论复习思考题1、简述电力系统自动装置的作用。

答：电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。

2、电力系统自动装置有哪些功能？答：电力系统自动装置的功能主要有：（1）配合继电保护装置提高供电的可靠性；（2）保障电网的安全运行，防止故障的进一步扩大；（3）保证电能质量，使电力系统稳定运行和经济运行。

3、电力系统自动装置有哪些类型？答：电力系统自动装置有自动操作型和自动调节型。

而自动操作型又可分为正常操作型和反事故操作型。

第一章复习思考题1、AA T装置有何用途？答：备用电源和设备自动投入装置的作用是在当工作电源因故障被断开后，能自动、迅速地将备用电源或设备投入工作或将用户切换到备用电源上，使负荷不至于停电的一种自动装置，保证用户供电的可靠性和电力系统安全运行。

2、对AAT装置有哪些基本要求？答：AA T装置应满足以下基本要求：(1)保证工作电源或设备断开后，备用电源或设备才能投入；(2)工作母线突然失压时AA T应能动作；(3)AAT装置应保证只动作一次；(4)发电厂用AA T装置运行方式应灵活；(5)应校验AAT动作时备用电源过负荷情况；(6)备用电源投于故障时应使其保护加速动作；(7)AAT装置动作过程应使负荷中断供电的时间尽可能短。

3、为什么要求AAT装置只能动作一次？答：当工作母线发生持续性短路故障或引出线上发生未被出线断路器断开的持续性故障时，备用电源或设备第一次投入后，由于故障仍然存在，继电保护装置动作，将备用电压或设备断开。

此后，不允许再次投入备用电压或设备，以免对系统造成不必要的冲击，因此，AA T 装置只能动作一次。

4、简述明备用和暗备用的含义。

答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。

暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。

函授+辽科大课程进修班电力系统自动化技术2019级+《电力系统自动装置》试卷一、单选题（共20题，40分）1、自同步并列操作的合闸条件是( )。

A、发电机已加励磁，接近同步转速B、电机未加励磁，接近同步转速C、发电机已加励磁，任意转速D、发电机未加励磁，任意转速正确答案： B2、同步并列点待并发电机的电压与电力系统的电压基本相等，其误差不应超过( )额定电压。

A、 2%-5%B、 5%-10%C、 10%-15%D、 15%-20%正确答案： B3、同步并列点待并发电机与电力系统的频率差值要求不超过( )Hz。

A、 0.2-0.5B、 0.1-0.15C、 0.1-0.25D、 0.2-0.25正确答案： C4、发电机准同步并列后立即带上了无功负荷(向系统发出无功功率)，说明合闸瞬间发电机与系统之间存在( )。

A、电压幅值差，且发电机电压高于系统电压B、电压幅值差，且发电机电压低于系统电压C、电压相位差，且发电机电压超前系统电压D、电压相位差，且发电机电压滞后系统电压正确答案： A5、AAT装置低电压继电器的动作电压一般整定为( )可满足要求。

A、额定工作电压的25%B、额定工作电压的50%C、额定工作电压的70%D、应不低于额定工作电压的70%正确答案： A6、AAT装置过电压继电器的动作电压一般整定为( )可满足要求。

A、额定工作电压的25%B、额定工作电压的50%C、额定工作电压的70%D、应不低于额定工作电压的70%正确答案： D7、AAT装置的动作时间为( )。

A、以1-1.5s为宜B、 0sC、较长时限D、 5s正确答案： A8、应用AAT装置的明备用接线方式是指正常时( )。

A、有接通的备用电源或备用设备B、有断开的备用电源或备用设备C、有断开的工作电源或工作设备D、没有断开的工作电源或工作设备正确答案： B9、要保证重合闸装置只动作一次，装置的准备动作时间应取( )。

A、 0.8～1sB、 10～15sC、 15～20sD、 1～10s正确答案： C10、AAR装置本身的元件损坏以及继电器触点粘住或拒动时，一次重合闸应动作( )次。

一、单项选择题（本大题共10小题，每小题1.5分，共15分）。

1．为防止断路器多次重合于永久性故障，在重合闸装置接线设置了( C )A. 跳闸位置继电器B. 加速继电器C. 防跳继电器D. 时间继电器2．单侧电源线路的自动重合闸，不存在 B 问题。

A. 重合闸动作时间的整定B. 非同期合闸C. 与继电保护的配合D. 两次切除短路电流3．三相自动重合闸采用了不对应原理起动，其中“不对应”是指（ B ）A. 断路器实际在合闸位置而控制开关在跳闸位置B. 断路器实际在断开位置而控制开关在合闸后位置C. 断路器实际在合闸位置而控制开关在合闸后位置D. 断路器实际在断开位置而控制开关在合闸位置4．准同步并列装置整定的允许电压差一般不超过额定电压的（ D ）A. 20-25%B. 15-20%C. 10-15%D. 5-10%5．由线性整步电压波形的斜率可反映出（ B ）A. 电压幅值差的大小B. 频率差的大小C. 相角差的大小D. 导向时间的大小6．某台发电机通过升压变压器与电力系统并列运行，如果发电机的无功增加了，则是由于（ D ）A. 励磁调节器的电压基准值降低B. 发电机有的功率增加C. 变压器高压侧电压升高D. 变压器高压侧电压降低7．当同步发电机与无穷大系统并列支行，且保持发电机输出有功δsin ==d G G G X U E P 为常数，但励磁电流调节时，应用 等于常数。

（ B ）A. δsin G UB. δsin G EC. δsin 1d XD. δsin8．机端直接并联的几台发电机组的调差系数( A )A. 都应该为正值B. 都应该为负值C.一半机组的为正值，另一半机组为负值D. 无特殊要求9．下列负荷中，吸收有功率的大小与频率无关的负荷是（ C ）A. 水泵B. 通风机C.白炽灯D. 异步电动机10．两台容相等的发电机组并列运行，其调速系统的速度变动率分别为1δ和2δ。

系统负荷增加后，如果机组1增加的有功功率比机组2的要大，则( A )A. 21δδ<B. 21δδ>C. 21δδ=D. 0,021=>δδ二、名词解释题（本大题共7小题，每小题2分，共14分）11．重合闸后加速答：当线路中发生故障时，继电保护首先有选择性动作跳闸，然后进行自动重合闸，如遇永久性故障，则通过加速继电保护装置瞬时切除故障。

选择题1. 同步发电机并列时脉动电压周期为20s ，则滑差角频率允许值ωsy 为（ A )。

A 、0。

1％ B 、0.2% C 、0.26% D 、0。

52％2. 同步发电机机端电压与电网电压的差值的波形是（ D ）.A 、三角波B 、正弦波C 、方波D 、正弦脉动波 3. 下图四个脉动电压波形，最适合并列条件的是（ A ）.4. 同步发电机励磁系统由( A ）组成.A 、励磁调节器、励磁功率单元B 、同步发电机、励磁调节器C 、同步发电机、励磁功率单元D 、同步发电机、励磁调节器、励磁系统5. 同步发电机并列方式包括两种,即（ B ）。

A 、 半自动准同期并列和手动准同期并B 、准同期并列和自同期并列C 全自动准同期并列和手动准同期并列D 、全自动准同期并列和半自动准同期并列6. 在电力系统通信中，由主站轮流询问各RTU ，RTU 接到询问后回答的方式属于( D ）.A 、主动式通信规约B 、被动式通信规约C 、循环式通信规约D 、问答式通信规约 7. 下列同步发电机励磁系统可以实现无刷励磁的是（ A )。

A 、交流励磁系统B 、直流励磁系统C 、静止励磁系统D 、自并励系统8. 某同步发电机的额定有功出力为100MW ，系统频率下降0。

5Hz 时，其有功功率增量为20MW ，那么该机组调差系数的标么值R ＊为（ C ).A 、20B 、-20C 、0.05D 、—0。

059. 下列关于AGC 和EDC 的频率调整功能描述正确的是( D ）。

A 、AGC 属于频率一次调整，EDC 属于频率二次调整。

B 、AGC 属于频率一次调整，EDC 属于频率三次调整。

C 、AGC 属于频率二次调整,EDC 属于频率一次调整.D 、AGC 属于频率二次调整,EDC 属于频率三次调整。

10. 在互联电力系统中进行频率和有功功率控制时一般均采用( D ）。

A 、有差调频法B 、主导发电机法C 、积差调频法D 、分区调频法 11. 电力系统的稳定性问题分为两类，即（ B )。

第一章 自动装置及其数据的采集处理一、选择题1、我国电网的额定频率为（B ）。

A. 45HzB. 50Hz2、在正弦交流电压信号中含有的信息包括（A ）。

A.电压幅值、频率和相角B.频率和相角C.相角和电压幅值D.电压幅值和频率3、电力系统自动化有以下四大任务，其首要任务是（B ）。

A.保证电能质量B.提高系统运行安全性C.提高事故处理能力D.提高系统运行经济性4、衡量电能质量的重要指标是（C ）。

A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度二、填空题1、电能在生产、传输和分配过程中遵循着功率平衡的原则。

2、电力系统由发电厂、变电所、输电网、配电和用电等设备组成，在运行中是一个有机的整体。

3、电力系统自动化就是应用计算机技术和远动通信技术对电力系统进行自动监视、控制和调度。

4、调度控制中心对所辖的电力系统进行监视和控制，其主要任务是合理地调度所属各发电厂的出力，制定运行方式，及时处理电力系统运行中所发生的问题，确保电力系统的安全经济运行。

5、发电厂转换生产电能，按一次能源的不同又分为火电厂、水电厂、核电厂等不同类型的电厂。

6、电力系统自动控制大致分为：电力系统自动监视和控制、电厂动力机械自动控制、电力系统自动装置和电力安全装置。

7、电力系统自动监视和控制的主要任务是提高电力系统的安全、经济运行水平。

8、发电厂、变电所电气主接线设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设9、同步发电机是转换产生电能的机械，它有两个可控输入量—动力元素和励磁电流，其输出量为有功功率和无功功率，它们还分别于电网的频率和发电机端电压的电能质量有关。

10、电气设备的操作分正常操作和反事故操作两种类型。

11、电力系统自动装置有两种类型：自动调节装置和自动操作装置。

12、在电力系统中，电压和频率是电能质量的两个主要指标。

13、电力系统自动装置的结构形式：微型计算机系统、工业控制计算机系统、集散控制系统和现场总线系统。

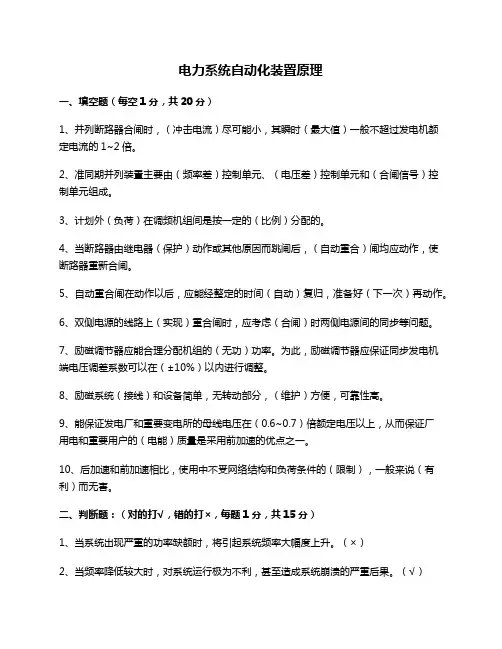

电力系统自动化装置原理一、填空题（每空1分，共20分）1、并列断路器合闸时，（冲击电流）尽可能小，其瞬时（最大值）一般不超过发电机额定电流的1~2倍。

2、准同期并列装置主要由（频率差）控制单元、（电压差）控制单元和（合闸信号）控制单元组成。

3、计划外（负荷）在调频机组间是按一定的（比例）分配的。

4、当断路器由继电器（保护）动作或其他原因而跳闸后，（自动重合）闸均应动作，使断路器重新合闸。

5、自动重合闸在动作以后，应能经整定的时间（自动）复归，准备好（下一次）再动作。

6、双侧电源的线路上（实现）重合闸时，应考虑（合闸）时两侧电源间的同步等问题。

7、励磁调节器应能合理分配机组的（无功）功率。

为此，励磁调节器应保证同步发电机端电压调差系数可以在（±10%）以内进行调整。

8、励磁系统（接线）和设备简单，无转动部分，（维护）方便，可靠性高。

9、能保证发电厂和重要变电所的母线电压在（0.6~0.7）倍额定电压以上，从而保证厂用电和重要用户的（电能）质量是采用前加速的优点之一。

10、后加速和前加速相比，使用中不受网络结构和负荷条件的（限制），一般来说（有利）而无害。

二、判断题：（对的打√，错的打×，每题1分，共15分）1、当系统出现严重的功率缺额时，将引起系统频率大幅度上升。

（×）2、当频率降低较大时，对系统运行极为不利，甚至造成系统崩溃的严重后果。

（√）3、对于一台发电机组，它包括了锅炉、汽轮机和发电机三个单元。

（√）4、电气设备操作分正常操作和反事故操作两种类型。

（√）5、发电机微机调速实验中，调节“+”“-”是调节发电机频率和有功功率。

（×）6、量化和编码都是由D/A转换器完成的。

（×）7、霍尔元件应用范围广，是由于其体积大，可靠性高。

（×）8、系统频率变化是由于发电机的负荷与原动机输入功率之间失去平衡所致。

（√）9、当电力系统稳定性不满足要求时，不必采用适当措施加以改善。

1.什么是重合闸前加速保护？什么是重合闸后加速保护？它和重合闸后加速保护的主要区别是什么？重合闸前加速保护是当线路上发生故障时，靠近电源侧的保护首先无选择性瞬时动作跳闸，而后借助自动重合闸来纠正这种非选择性动作。

重合闸后加速保护是线路发生故障时，保护首先按有选择性的方式动作，跳开故障线路的断路器，然后重合断路器。

如果是永久性故障，则利用重合闸的动作信号启动加速该线路的保护，瞬时切除故障。

重合闸前加速保护无选择性瞬时动作。

2.以单侧电源辐射网为例，说明重合闸前加速保护的动作过程？当线路CD、BC、AB、上任意一点发生故障（包括母线B和C），装在1QF之上的无选择性电流速断保护动作将1QF断开，然后再由ARE将1QF重新合上，并同时将无选择性的电流速断保护闭锁。

如果是瞬时性故障，则合闸成功，恢复供电；若是永久性故障，则由定时限过电流保护有选择性地切除故障，如D3点点短路，跳3QF；D2点短路，跳2QF；D1点短路，跳1QF。

3.准同步并列的条件有哪些？如果有一个条件不满足会产生什么后果？（1）发电机电压和系统的电压相序必须相同；（2）发电机电压和系统电压的幅值相同，；（3）发电机电压和系统电压的频率相同；（4）发电机电压和系统电压的相位相同。

如果一个条件不满足，都会可能产生很大的冲击电流，甚至引起发电机的强烈震荡。

4.发电机励磁系统的基本要求有哪些？要求励磁系统应能保证发电机在各种运行工况下有足够的可靠性并具有一定的调节容量。

具有足够的励磁顶值电压和电压上升速度。

从改善电力系统的运行条件和提高电力系统暂态稳定性来看，希望励磁系统具有较大的强励能力和快速的响应能力。

1.励磁电压响应比2.励磁电压强励倍数3.应有足够的强励时4.应有足够的电压调节精度与电压调节范围5.励磁系统应在工作范围内无失灵区6.励磁系统应有快速动作的灭磁性能5.限制频率下降的措施有哪些？其中制止频率下降的最有效措施是什么？1.动用系统中的旋转备用容量；2.应迅速启动备用机组；3.按频率自动减负荷。

2020秋《电力系统自动装置》(高起专)一、单选题1.最大励磁限制是为（C）而采取的安全措施。

A.防止发电机定子绕组长时间欠励磁B.防止发电机定子绕组长时间过励磁C.防止发电机转子绕组长时间欠励磁D.防止发电机转子绕组长时间过励磁2.发电机组并入电网后，应能迅速进入（C）状态，其暂态过程要（），以减小对电力系统的扰动。

A.异步运行，短B.异步运行，长C.同步运行，短D.同步运行，长3.我国电网的额定频率为（B）A.45HzB.50HzC.55HzD.60Hz4.双电源线路配置重合闸装置除满足基本要求外，还应考虑（D）A.电压幅值B.有功功率匹配C.无功功率匹配D.同步问题5.只反映了断路器两端的相角差特性，而与它们的电压幅值无关的整步电压是（B）A.正弦整步电压B.线性整步电压C.余弦整步电压D.同期整步电压6.为防止断路器多次重合于永久性故障，重合闸装置接线中设置的继电器是（D）A.差动继电器B.阻抗继电器C.方向继电器D.单相继电器7.按提前量的不同，准同期并列装置可分为恒定越前相角和（D）A.恒定越前功率B.恒定越前频率C.恒定越前电压D.恒定越前时间8.电力系统发生有功功率缺额时，系统频率会（C）A.升高B.不变C.降低D.无法判断9.我国电力系统220KV线路的故障类型中，有接近90%的故障是（D）A.三相短路B.两相短路C.两相接地短路D.单相接地短路10.发电机并列操作中，当相角差较小时，冲击电流主要为（A）A.有功电流分量B.无功电流分量C.空载电流分量D.短路电流分量11.能够有效地提高系统稳定的功率极限的装置有（B）A.调速器B.变压器C.继保装置D.励磁调节器12.准同步并列条件规定的允许电压差为不超过额定电压的（B）A.0％--5％B.5％--10％13.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了（C）A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器14.最简单的励磁调节器的调节方式是（B）A.微分调节B.比例调节C.比例微分调节D.比例积分调节15.调差系数δ〉0时为（）调差系数，调节特性为（A）A.正，下倾B.负，下倾C.正，上翘D.负，上翘16.同步发电机的运行特性与它的（D）值的大小有关A.转子电流B.定子电流C.转速D.空载电动势17.当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机（C）A.发出功率，发电机减速B.发出功率，发电机增速C.吸收功率，发电机减速D.吸收功率，发电机增速18.电网中发电机组在调速器的工作情况下是电网的（B）特性A.功率特性B.一次调频频率特性C.二次调频频率特性D.调节特性19.与正弦整步电压最小值所对应的相角差一定等于（A）A.0度B.90度C.180度D.270度720.衡量电能质量的重要指标是（C）A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度21.单侧电源线路的自动重合闸的主要特点是（C）A.存在同步问题B.能存在可能不存在同步问题C.不存在同步问题D.以上均不正确22.在励磁调节器中，综合放大单元的输出电压Uc所控制的是（C）A.调差单元B.测量比较单元C.移相触发单元D.检测单元23.励磁顶值电压是励磁功率单元在强励时可能提供的最高电压，该值与额定励磁电压之比称为强励倍数，其值一般为（B）A.1.5B.2C.2.5D.324.用于大型发电机组的励磁系统主要是（C）A.直流励磁机B.交流励磁机C.静止励磁D.旋转励磁25.大型发电机的转子励磁回路通常采用整流方式是（A）A.三相桥式不可控整流B.三相桥式半控整流C.三相桥式全控整流D.单相桥式不可控整流26.电力系统运行中的主要并列方式为（C）A.自同期B.非同期C.准同期D.同周期二、多选题1.防止自动低频减载装置误动作的措施有（ABD）A.采用自动重合闸B.引入电压过低闭锁C.引入压力闭锁D.引入频率急剧变化率闭锁E.引入瓦斯保护2.电力系统的频率和有功功率调节系统，主要的组成环节包括（BCDE）A.电容器B.调速器C.发电机组D.电网E.原动机3.半波线性整步电压的组成电路有（ACD）A.相敏电路B.差分电路C.积分电路D.T型滤波器4.自动准同期装置的控制单元有（BCD）A.相角差控制单元B.频率差控制单元C.电压差控制单元D.合闸信号控制单元5.同步发电机的励磁系统一般包括（CD）A.调速器B.调频器C.励磁功率单元D.励磁调节单元6.控制调频器的三种信号的基本形式是（BCD）A.差分B.比例C.积分D.微分7.电力系统自动装置包括（AB）两种类型A.自动调节装置B.自动操作装置C.自动控制装置D.自动监视装置8.负荷的变化必将导致电力系统频率的变化，由于电力系统本身是一个惯性系统，所以对频率的变化起主要影响的是负荷变动的（ABD）第一种分量。

《电力系统自动装置》复习资料一、单项选择题在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．当AAT装置的电压互感器二次侧熔断器熔断时，AAT装置应（）。

A．立即动作 B.延时0.3s动作 C.延时1．O～1.5s动作 D.不动作2．重合闸装置是根据控制开关位置与断路器位置不对应的原理自动起动的，“不对应”是指（）。

A．控制开关在“预备合闸”位置，断路器在“跳闸”位置B.控制开关在“合闸”位置，断路器在“跳闸”位置C.控制开关在“合闸后”位置，断路器在“跳闸”位置D.控制开关在“合闸后”位置，断路器在“合闸”位置3．准同步并列条件中的电压差，是指（）。

A．发电机电压减系统电压B.系统电压减发电机电压C.发电机电压与系统电压之差的绝对值D.发电机电压与额定电压之差的绝对值4．当并列条件中的频率条件和相角条件满足，且发电机电压高于系统电压时，合闸冲击电流的主要成分是（）。

A．有功电流，且有功功率为正 B.有功电流，且有功功率为负C.无功电流，且无功功率为正D.无功电流，且无功功率为负5．线性整步电压中含有的并列条件信息有（）。

A．频差和电压差 B.频差和相角差C.电压差和相角差D.相角差和相序6．同步发电机的励磁系统主要由以下两部分组成（）。

A．同步发电机和三相全控桥 B.励磁机和不控整流桥C.主励磁机和副励磁机D.励磁电源和励磁自动调节器7．三相全控整流桥的控制角为60°时，其直流输出电压波形与横坐标轴围成的面积具有以下特点：（）。

A．波形瞬时值有正有负，正负面积相等B.波形瞬时值都为正，只有正面积，没有负面积C.波形瞬时值都为负，只有负面积，没有正面积D.波形瞬时值有正有负，正面积比负面积大8．同步发电机电压一无功电流外特性为正调差时（）。

A．若无功电流增加，则机端电压下降B.若无功电流减少，则机端电压下降C.若无功电流绝对值增加，则机端电压下降D.若无功电流绝对值减少，则机端电压下降9．白炽灯、电热设备吸收的功率正比于电源频率的（）。

第一章 自动装置及其数据的采集处理一、选择题1、我国电网的额定频率为（50Hz ）。

2、在正弦交流电压信号中含有的信息包括（电压幅值、频率和相角）。

3、电力系统自动化有以下四大任务，其首要任务是（提高系统运行安全性）。

4、衡量电能质量的重要指标是（电压、频率和波形 ）。

二、填空题1、电能在生产、传输和分配过程中遵循着功率平衡的原则。

2、电力系统由发电厂、变电所、输电网、配电和用电等设备组成，在运行中是一个有机的整体。

3、电力系统自动化就是应用计算机技术和远动通信技术对电力系统进行自动监视、控制和调度。

4、调度控制中心对所辖的电力系统进行监视和控制，其主要任务是合理地调度所属各发电厂的出力，制定运行方式，及时处理电力系统运行中所发生的问题，确保电力系统的安全经济运行。

5、发电厂转换生产电能，按一次能源的不同又分为火电厂、水电厂、核电厂等不同类型的电厂。

6、电力系统自动控制大致分为：电力系统自动监视和控制、电厂动力机械自动控制、电力系统自动装置和电力安全装置。

7、电力系统自动监视和控制的主要任务是提高电力系统的安全、经济运行水平。

8、发电厂、变电所电气主接线设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设9、同步发电机是转换产生电能的机械，它有两个可控输入量—动力元素和励磁电流，其输出量为有功功率和无功功率，它们还分别于电网的频率和发电机端电压的电能质量有关。

10、电气设备的操作分正常操作和反事故操作两种类型。

11、电力系统自动装置有两种类型：自动调节装置和自动操作装置。

12、在电力系统中，电压和频率是电能质量的两个主要指标。

13、电力系统自动装置的结构形式：微型计算机系统、工业控制计算机系统、集散控制系统和现场总线系统。

14、传感器的作用是把压力、温度、转速等非电量或电压、电流、功率等电量转换为对应的电压或电流的弱电信号。

15、采样/保持器一般由模拟开关、保持电容器和缓冲放大器组成。

电力系统自动装置复习资料一、单项选择题1、可以根据线性整步电压周期的大小判别（）A、频率差B、电压差C、相角差D、导前时间2、强励时间不允许超过规定值的原因是（）A、发电机定子绕组发热限制B、发电机定子绕组长时间欠励磁C、发电机转子绕组发热限制D、发电机转子绕组长时间欠励磁3、对励磁系统进行分析，首先要求写出控制系统各个单元的（）A、饱和函数B、传递函数C、换算关系D、电压方程4、励磁电压响应比表征的励磁电压上升的平均速率的时间范围是（）A、最初0、2s内B、最初0.3s内C、最初0.5s内D、最初1s内5、发电机并列操作中，当电压幅值不等时，冲击电流主要为（）A、有功电流分量B、无功电流分量C、空载电流分量D、短路电流分量二、填空题1、电力系统自动化技术包括两个方面的内容：电力系统；电力系统，也就是电力系统实时调度。

2、实现发电机并列操作的方法通常有：并列操作；并列操作也称自同期并列操作。

3、线性整步电压Uzb与时间t具有线性关系，自动准同步装置中采用的线性整步电压通常为。

4、线性整步电压最大值对立相角差或，最小值对应当说，线性整步电压通过低通滤波器电路后获得。

因为滤波电路存在，所以实际的线性整步电压滞后于理论得到的线性整步电压，故实际的线性整步电压的最大值最小值稍有。

5、当压差不满足条件时，自动准同步装置在闭锁合闸脉冲的同时，通过鉴别发出相应命令，即按照压差方向对发电机进行调整。

一般采用比较法。

即将与直接进行大小比较。

6、从改善电力系统运行条件和提高电力系统暂态稳定性来说，希望励磁系统具有较高的励磁顶值电压和较小的电压响应。

7、励磁调节器的最基本的功能是发电机的。

三、名词解释1、同步运行：2、并列操作：3、同步点：4、滑差电压：5、励磁系统：6、强励：7、自并励励磁系统：8、相位复式励磁调节器：四、简答题1、发电机并列操作应遵循哪些原则？发电机准同步并列的实际条件是什么？如果不满足这些条件会有什么后果？2、自动准同步装置在发出合闸脉冲前需要对并列点两侧的频差检查。

电力系统自动装置复习资料（2009下）一、单项选择题1.衡量电能质量的重要指标是( C )A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度2.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了( C )A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器3.我国电力系统220KV线路的故障类型中，有接近90%的故障是( C )A.三相短路B.两相短路C.单相接地短路D.两相接地短路4.准同步并列条件规定的允许电压差为不超过额定电压的( B )A. 3%～5%B. 5%～10%C. 10%～15%D. 15%～20%5.与正弦整步电压最小值所对应的相角差一定等于( A )A. 0度B. 90度C. 180度D. 270度6.具有正调差特性的同步发电机，当输出的无功电流增大时，机端电压( D )A.不变B.增大C.以上两条都有可能D.减小7.励磁绕组上的瞬时过电压，会( C )A.烧坏转子铁芯B.危害系统运行的稳定性C.危害励磁绕组绝缘D.以上三项都有8.自动励磁调节器的强励倍数一般取( D )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.09.在励磁调节器中，若电压测量采用12相桥式整流电路，则选频滤波电路的滤波频率应选为( D )HzA.50B. 300C.600D. 120010.机端并联运行的各发电机组的调差特性( D )A.可以为负B.可以为零C.必须为零D.必须为正11.以下情况，AAT装置应动作的是（ C ）A.工作电源有压，备用电源无压B.工作电源无压，备用电源无压C.工作电源无压，备用电源有压12.AAT装置的明备用接线方式的指在正常情况下有（ B ）A.断开的工作电源B．断开的备用电源C．工作电源和备用电源均断开13．为保证在工作电源确已断开后，AA T装置才动作，采取的重要措施的备用电源的断路器合闸部分由供电元件（C ）启动A．受电侧断路器的辅助动合触点B．送电侧断路器的辅助动断触点C．受电侧断路器的辅助动断触点14．监视并反映工作电源有无电压的继电器是（A）A．低电压继电器B．过电压继电器C．电压重动继电器15．监视并反映备用电源有无电压的继电器是（B）A．低电压继电器B．过电压继电器C．电压重动继电器16．系统正常运行状态下，AAT装置中接触点打开的继电器的（A）A．低电压继电器B．过电压继电器C．闭锁继电器17．AA T装置的主要作用是（A）A．提高供电可靠性B．提高供电选择性C．改善电能质量18．相电压选相元件动作电压（C）正常运行时及非全相运行时可能出现的最低电压A．大于B．等于C．小于19．在装有无压同步检查合闸中，任何使用无压检查连接片（A）A．无压检查侧连接，同步检查侧不连接B．同步检查侧连接，无压检查侧不连接C．两侧都连接20．什么情况下会发生断路器的“跳跃”现象（C）A．ARC的执行元件触点粘接B．合闸到永久性故障C．ARC的执行元件触点粘接且合闸到永久性故障21．加到同期继电器上的电压是（A）A．线路和母线压变二次侧电压之差B．线路压变二次侧电压C．母线压变二次侧电压22．解列重合闸一般用于（A）A．双电源单回线B．双电源平行双回线C．水电站向系统送电的单回线23．装有三相一次自动重合闸装置的线路上，发生永久行故障，断路器切断短路电流的次数是（B）A．一次B．二次C．多次24．发生哪种情况，自动重合闸可能会引起多次合闸（B）A．充电电阻断线B．充电电阻短路C．电容器短路25．当双电源线路上装有无压同步检查重合闸，发生瞬间性故障时，其重合闸顺序是（A）A．无压检查侧先合，同步检查侧后合B．同步检查侧先合，无压检查侧后合C．两侧同时26．哪种情况下，重合闸不会动作（C）A．保护跳闸B．误碰断路器跳闸C．用控制开关跳闸27．当双侧电源线路上装有无压同步检查重合闸，发生永久性故障时，哪一种重合闸不会动作（B）A．无压检查侧B．同步检查侧C．两侧均不动28．电容式ARC接线中，如果电容C绝缘电阻降低较为严重，以至将到充电电阻阻值以下，运行中哪种说法正确（A）A．线路故障时，不能进行重合B．线路正常运行时，氖灯亮C．线路发生永久性故障时，可能出现多次重合29．采用综合重合闸后，在发生单相接地短路时，断路器的动作状态是（C）A．只跳故障相B．跳任一相C．跳三相30．检查同期ARC装置，动作时必须满足的条件之一是（C）A．top。
