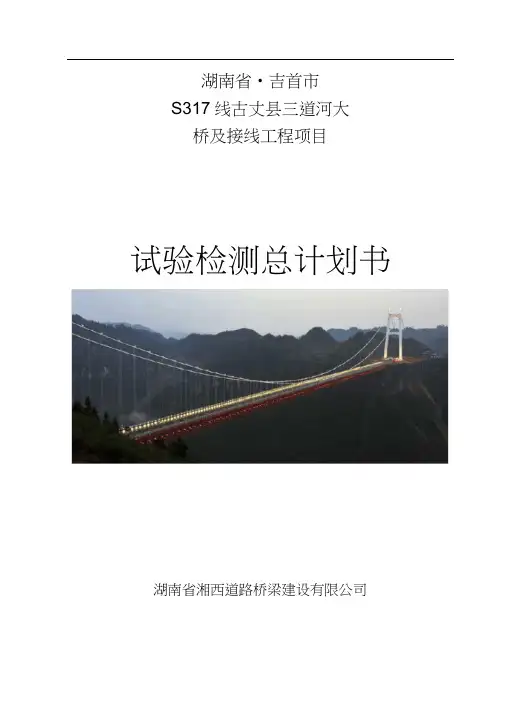

湖南省·吉首市S317线古丈县三道河大桥及接线工程项目试验检测总计划书湖南省湘西道路桥梁建设有限公司S317线古丈县三道河大桥及接线工程项目试验检测总计划书申请批复单承包单位：湖南省湘西公路桥梁建设有限公司合同号：A1监理单位：江苏兆信监理有限公司编号：目录一编制依据 (1)二工程概况 (2)三工地试验室基本情况 (3)四试验检测频率及取样规定 (13)（一）标准试验 (13)（二）原材料试验 (13)（三）工艺试验 (14)（四）现场试验 (14)五试验检测计划 (14)（一）标准试验检测计划 (15)（二）原材料试验检测计划 (16)（三）路基填筑压实度检测计划 (17)（四）通涵桥梁台背检测计划 (22)（五）通涵工程试验检测计划 (26)（六）桥梁工程试验检测计划 (39)（七）防护工程试验检测计划 (46)（八）排水工程试验检测计划 (50)（九）外委试验检测计划 (58)（十）路面试验检测计划 (61)试验检测总计划书一编制依据1、《硅酸盐水泥、普通硅酸盐水泥》（GB175-2007）2、《公路土工试验规程》（JTGE40-2007）3、《公路工程无机结合料稳定材料试验规程》（JTJ057-94）4、《公路工程集料试验规程》（JTGE42-2005）5、《公路工程水泥与混凝土试验规程》（JTGE30-2005）6、《钢筋砼用热轧带肋钢筋》（）7、《钢筋砼用热轧光圆钢筋》（）8、《普通砼配合比设计规程》（JGJ55-2011）9、《砌筑砂浆配合比设计规程》（JGJ98-2010）10、《公路工程岩石试验规程》（JTGE41-2005）11、《公路路基路面现场测试规程》（JTGE60-2008）12、《公路路面基层施工技术规范》（JTJ034-2000）13、《公路路基施工技术规范》（JTGF10-2006）14、《公路桥涵施工技术规范》（JTG E20-2011）15、《公路工程质量检验评定标准》（JTGF80/1-2004）16、《公路工程国内招标文件范本》（2009年版）17、《古丈县S317线三道河大桥及接线工程设计图纸》二工程概况本合同段为S317线古丈县三道河大桥及接线工程，位于古阳河上的一座大桥，中心桩号为K0+，整体布置为2×16m预应力空心板+3×25m预应力混凝土（后张）T梁，桥梁全长113m。
主要技术指标如表1：主要工程量有：本项目总工期24个月。
三工地试验室基本情况1、主要介绍工地试验室的位置、面积、功能分区情况（附试验室平面布置图），人员、设备配备情况，试验室授权及试验参数（说明哪些参数由工地试验自己承担、哪些参数需要外委）。
2、试验室组织机构框图3、试验室质量保证体系框图4、工地试验室在岗人员基本情况表试验室综合情况登记(表2)试验室组织机构框图 (表3)地试验室在岗人员基本情况表（表4）试验室平面布置图(表5)试验室质量保证体系框图(表6)5、工地试验室仪器设备清单工地试验室仪器设备清单(表7)工地试验室仪器设备清单(表7)工地试验室仪器设备清单(表7)工地试验室仪器设备清单(表7)5、工地试验室仪器设备清单四试验检测频率及取样规定（一）标准试验1.混凝土配合比试验：每种混凝土强度等级至少做两种水泥的配合比设计，每种水泥的混凝土标号至少做三个水灰比，每个水灰比应拌三批相同的试件，同时，应附上混凝土抗压强度与灰水比的线性比例关系图。
2.砂浆配合比试验：第个级别的砂浆﹑净浆至少做三种以上的配合比,从中选择最佳的配合。
3.无机结合混合料组成设计：根据《JTJ 057-94公路工程无机结合料稳定材料试验规程》要求进行,对所用原材的各项性能指标进行检测,选用几个不同的水泥剂量进行混合料掺配,并采用击实试验确定每种水泥剂量混合料的最佳含水量和最大干密度，然后进行无侧限抗压强度试验。
4.沥青混合料组成设计：根据《JTJ 040-2004 公路沥青路面施工技术规范》要求进行,(1)目标配合比设计:选择相应的合格材料，先进行矿料级配比计算，找出最佳状态的配合比。
一般情况下应使试配结果尽量靠近级配范围的中值。
参照《规范》推荐根据以往经验固定一个最佳沥青含量的范围，以%间隔的不同油石比配置5~6组试件，分别进行马歇尔稳定度、孔隙率、试件密度、流值、沥青最佳沥青用量OAC，然后再按最佳沥青用量OAC制件，做水稳定性检验和高温稳定性检验。
根据验证结果，若达不到相关规定则另选材料、调整级配或采取其他措施重做试验，直到符合要求，确定出较理想的目标配合比。
(2)生产配合比设计:目标配合比确定以后，要使实际施工中所采用的沥青混合料拌和设备进行生产配合设计。
试验前，首先根据路面结构的级配类型，选择适当尺寸的振动筛。
(3)生产配合比验证:生产配合比的验证是通过实际施工对预期结果的验证，也是从感性的角度对沥青混合料配合比设计的评估，同时也是对施工方案的检验，检验其拌和、运输、摊铺、碾压工艺等的可行性和设备的匹配情况。
这可从混合料的颜色、拌和均匀度、离析情况、碾压后的表面状况等方面做出判断：同时可组织试验人员对拌和摊铺后的混合料及时取样，进行抽提如马歇尔试验，对碾压段进行钻芯取样等各种检验，并对生产的全过程监控，检查各种设备参数材料投放是否准确。
整理出该阶段的所有数据，进行对比分析，若有指标不到规范要求，应对生产配合比或有关工艺做出调整，直至达到设计要求。
5.土工标准试验：对每个土场进行土工标准试验，如每5000方或土质变化时再取样,进行颗粒分析、液塑限、标准干密度、CBR试验。
6.量砂密度试验：对新购回的标准砂进行量砂密度检测，如材料变化是重新检测。
7.灰剂量标准曲线：无机结合料配合比设计时应绘制灰剂量标准曲线，如现场所用素集料或水泥或石灰改变，必须重做标准曲线。
（二）原材料试验1.石料：桥梁工程用的石料试验，采用立方体试件，边长为(70±2) mm.路面工程用的石料试验，采用圆柱体或立方体试件，其直径或边长和高均为(50±2)mm）每组六个试件。
每一料场的岩石，石质变化相应增加2.粗集料：以进场数量为一检验批，每检验批代表数量不得超过400m3。
先铲除堆脚等处无代表性的部分，再在料的顶部、中部、底部各山均匀分布的几个不同部位取得大致相等的若干份组成一组试样3.细集料：以进场数量为一检验批，每检验批代表数量不得超过200m3。
取样前先将取样部位表层铲除，然后由各部位抽取大致相等的砂，组成一组样品。
4.水泥：袋装以进场数量为一检验批，每检验批代表数量不超过200t。
2、散装每批次进场检验一次，每检验批代表数量不超过500t。
袋装所取样品应具代表性，应从20个以上的不同部分取等量样品作为一组试样。
取样品两份，一份试验，一份封存留样，每份重量大于3kg。
5.石灰：同厂家，同一类别，同一等级100T为一个批次，每次取300g 生石灰粉试样，在1050c烘箱中烘干备用。
6.粉煤灰：以进场数量为一检验批，每检验批代表数量不超过200t。
袋装灰的取样应从每批中任抽10袋，每袋各取试样不得少于1kg，混拌均匀，按四分法缩取出比试验用量大一倍的试样。
取样品两份，一份试验，一份封存留样，每份重量大于2kg。
7.水：饮用水可不用检测，其他每一水源一次，如水源有变化对水质有怀疑时，应及时增加检验次数。
在水源中心部位或经常流动的水面下300~500mm处采集，水样采集后，应加盖密封，保持原状，应及时检验。
8.外加剂：①、以进场的同批号产品数量为一检验批。
不同批号产品应分别取样；②、产品批号划分：根据生产厂家产量和生产设备条件，将产品分批编号，掺量大于1%（含1%）同品种的外加剂每一编号为100t，掺量小于1%的外加剂每一编号为50t，不足50t的也可按一个批量计。
9.土工布：每批次进场检验一次，（每检验批代表数量不超过10000m2）。
根据检测需要随机取样10．土工格栅：每批次进场检验一次，每检验批代表数量不超过500卷。
在同批土工格栅产品中随机抽取5卷，每卷截取1m长作为样品，共5件。
11.钢筋：以进场同一批产品数量为一检验批，每检验批代表数量不得超过60t。
钢筋应从不同根钢筋上截取，数量不少于5支，每支试样长度不小于500mm。
12.钢绞线：每批数量不超过60t，外观检查：任选3盘，少于3盘逐盘检验；屈服强度和松弛试验，任选3盘，每盘取一根做拉伸，一根做松弛，每根长度应大于70cm13.波纹管：每批次进场检验一次，（每检验批代表数量不超过10000m）。
随机取样。
不同直径为不同批。
14.锚具及夹片：每批次进场检验一次，每检验批代表数量不超过100套。
从不同部位随机抽取试样。
外观检查抽取10%且不少于10套，硬度检验5%且不少于5套，静载试验取6套。
15.支座：板式支座，每批次进场检验一次，（每检验批代表数量不超过200块）。
盆式支座，每批次进场检验一次，（每检验批代表数量不超过10块）。
每批逐个进行外观质量检查，再从检查合格的样品中取至少3块进行物理力学性能。
16.沥青：以同厂家、同等级、同标号、每罐车为一检验批。
（三）工艺试验1.路基填方试验路（填土、土石混填、填石）见细则46页2.路面各结构层试验路（四）现场试验1.路基：①软土地基判别；②填方基底承载力；③填料含水率；④压实度（包括台背回填）；⑤平整度；⑥弯沉。
2.通涵工程：①基底承载力；②砼强度；③砂浆强度；④砼坍落度；⑤钢筋接头。
3.桥梁工程：①泥浆性能指标；②基底承载力；③砼强度；④砼坍落度；⑤钢筋接头；⑥水泥净浆性能指标。
4.防护工程：①基底承载力；②砼强度；③砂浆强度；④砼坍落度。
5.排水工程：①砂浆强度；②砼强度；③砼坍落度。
6.基层（底基层）：①含水率；②级配；③压实度；④水泥（石灰）剂量；⑤强度；⑥平整度；⑦厚度；⑧弯沉。
7.砼路面：①砼坍落度；②砼强度；③平整度；④厚度；⑤抗滑构造深度。
8.沥青路面：①沥青含量；②矿料级配；③马歇尔试验；④最大理论密度；⑤渗水系数；⑥平整度；⑦厚度；⑧弯沉；⑨抗滑；⑩压实度。
五试验检测计划1、标准试验检测计划（表3）2、原材料试验检测计划（表4）3、路基填筑压实度检测计划（表5）4、通涵桥梁台背检测计划（表6）5、通涵工程试验检测计划（表7）6、桥梁工程试验检测计划（表8）7、防护工程试验检测计划（表9）8、排水工程试验检测计划（表10）9、外委试验检测计划（表11）10、路面试验检测计划（表12）。
