1.建筑装饰构造建筑装潢构造设计是将建筑装潢设计思惟落到实处的具体细化处理,是构思转化为什物的技巧手段。
没有优胜的、符合实际的建筑装潢构造筹划设计,即使有最好的构思,用最好的装潢材料,也不克不及构成一个完美的空间。
2.建筑装潢构造设计应推敲哪些身分?A.功能性身分a 建筑空间的应用要求b 爱护建筑主体构造免受损害c 给人以美的享受B. 安稳经久性身分a 建筑装潢材料的合理选择b 构造筹划处理合理靠得住c 构造节点处理合理可行d 知足消防、分散要求C. 建筑装潢材料身分D. 调和好各工种与构件之间的关系E. 施工技巧身分F. 经济身分3. 建筑装潢构造有哪些全然类型?饰面构造和配件构造第二章:1.楼地面饰面有哪些功能?爱护感化;包管应用前提;知足必定的装潢要求2.楼地面有哪些全然构造层次?基层和面层3.块材式楼地面有哪些构造特点?花色品种多样,经久耐用,易于保持洁净,且施工速度快,湿功课量少,因而应用十分广泛。
4.大年夜理石楼地面块材有何装潢特点?大年夜理石的晶粒微小,别处光洁细腻,构造致密,抗压强度高,吸水率小,硬度不高,较轻易锯解、砥砺、磨光等加工。
重要成分为碳酸钙,易被腐蚀,不合适做户外装潢材料。
5.试表述若何铺贴半硬质聚氯乙烯地板。
胶粘铺贴,重要工序:弹线、分格、定位,塑料地板脱脂除腊,试铺、裁切、涂胶、铺贴、滚压和清理,养护打蜡。
6.地毯固定铺设时,有哪些固定方法?何谓倒刺板?有两种固定方法:一种是用挂毯条固定,另一种是用胶粘结固定。
倒刺板可代替挂毯条,用于固定地毯,在胶合板上平行地钉两行钉子,一样宜钉子按同一偏向与面板成60°或75°角。
7.简述现浇水磨石地面的一样构造做法。
现浇水磨石地面的构造由面层、找平层和底层三部分构成。
做法:首层素土夯实——100厚灰土垫层——50厚100号素混凝土垫层——刷素水泥浆——20厚水泥砂浆找平层镶分格条——素水泥浆结合层——水磨石面层楼层钢筋混凝土板——素水泥浆——60厚1:8水泥炉渣垫层——素水泥结合层——20厚1:3水泥砂浆找平层镶分格条——素水泥砂浆结合层——水磨石面层8.木楼地面按其构造方法可分为哪几种?架空式木地面和实铺式木地面9.简述实铺式木楼地面的构造做法。
建筑工程常用装饰构造做法要点建筑工程的装饰构造是指对建筑物进行美化和装饰的一系列施工做法。
装饰构造在建筑工程中起到了重要的作用,不仅仅能提升建筑物的整体美观度,还能增加其功能性和舒适度。
以下是建筑工程常用装饰构造的要点。
1.墙面装饰构造:墙面装饰是建筑工程中最为常见的装饰做法之一、墙面装饰的要点包括选择合适的装饰材料,如瓷砖、大理石、壁纸等,确保墙面的平整度和完美的细节处理。
另外,还需要考虑墙面的保温、防潮等功能要求。
2.地面装饰构造:地面装饰是建筑物中另一个重要的装饰要素。
常用的地面装饰构造包括地砖、木地板、地毯等。
在进行地面装饰时,需要注意地面的平整度和防滑性,以及与周边装饰和家具的协调与搭配。
3.天花板装饰构造:天花板是建筑物内部的重要装饰要素之一、天花板装饰构造要点包括选择合适的天花板材料,如石膏板、木质板等,并确保其平整度和边缘处理的完美。
此外,还需要考虑天花板的隔音、防火等功能。
4.门窗装饰构造:门窗是建筑物的出入口和采光通风的主要途径。
门窗的装饰构造要点包括选择合适的门窗材料和风格,如木门、铝合金窗等,并确保其开闭灵活、密封性好和抗风、抗水性能优良。
5.防护装饰构造:建筑物中往往需要进行各种防护装饰构造,以满足安全和使用的要求。
例如,防火墙的施工要点包括选择合适的防火板材料、保证防火板的密封性和抗冲击性等。
6.细部装饰构造:细部装饰构造要点包括墙壁与地面、墙壁与天花板、门窗与墙壁等部位的细节处理。
细节处理需要考虑装饰材料的选用、安装工艺以及与周边装饰和家具的协调与搭配,以确保整体装饰效果的完美。
7.照明装饰构造:照明装饰是建筑物中常用的一种营造氛围和提升空间感的手段。
照明装饰构造要点包括选择合适的灯具类型和布光方案,确保照明效果的舒适和光线的均匀分布。
除了以上的常用装饰构造要点,还需要重视建筑物的功能性和实用性。
装饰构造应与建筑物的功能和使用需求相匹配,如公共建筑中的洗手间、厨房等区域的装饰构造需要考虑到其特殊的使用要求。

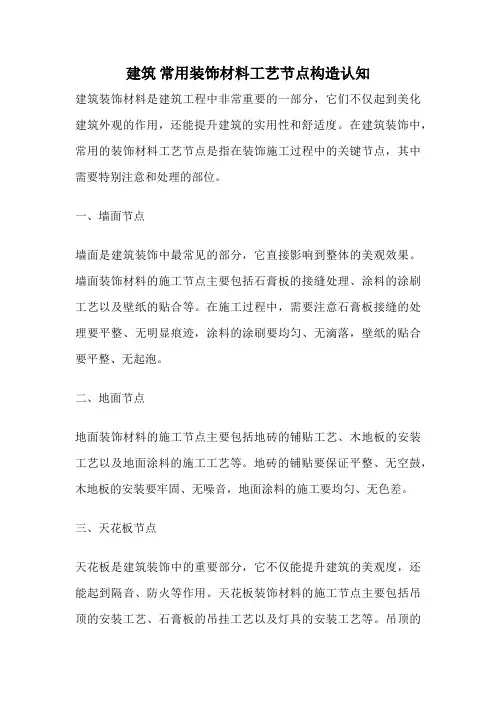

建筑常用装饰材料工艺节点构造认知建筑装饰材料是建筑工程中非常重要的一部分,它们不仅起到美化建筑外观的作用,还能提升建筑的实用性和舒适度。
在建筑装饰中,常用的装饰材料工艺节点是指在装饰施工过程中的关键节点,其中需要特别注意和处理的部位。
一、墙面节点墙面是建筑装饰中最常见的部分,它直接影响到整体的美观效果。
墙面装饰材料的施工节点主要包括石膏板的接缝处理、涂料的涂刷工艺以及壁纸的贴合等。
在施工过程中,需要注意石膏板接缝的处理要平整、无明显痕迹,涂料的涂刷要均匀、无滴落,壁纸的贴合要平整、无起泡。
二、地面节点地面装饰材料的施工节点主要包括地砖的铺贴工艺、木地板的安装工艺以及地面涂料的施工工艺等。
地砖的铺贴要保证平整、无空鼓,木地板的安装要牢固、无噪音,地面涂料的施工要均匀、无色差。
三、天花板节点天花板是建筑装饰中的重要部分,它不仅能提升建筑的美观度,还能起到隔音、防火等作用。
天花板装饰材料的施工节点主要包括吊顶的安装工艺、石膏板的吊挂工艺以及灯具的安装工艺等。
吊顶的安装要稳固、平整,石膏板的吊挂要牢固、无松动,灯具的安装要美观、无安全隐患。
四、门窗节点门窗是建筑装饰中的重要组成部分,它不仅能提供出入口,还能起到保温、隔音等作用。
门窗装饰材料的施工节点主要包括门窗框的安装工艺、玻璃的安装工艺以及门窗的密封工艺等。
门窗框的安装要稳固、无变形,玻璃的安装要牢固、无渗漏,门窗的密封要严密、无漏风。
以上是建筑常用装饰材料工艺节点的一些认知,这些节点在建筑装饰中非常重要,对于装饰效果和使用功能起到至关重要的作用。
在施工过程中,我们要严格按照工艺要求进行施工,确保节点处理得当,以保证装饰效果的美观和使用功能的完善。
同时,我们也要注重细节处理,力求达到精益求精的施工质量,为人们创造一个舒适、美观的居住和工作环境。
建筑装饰构造在建筑领域中,建筑装饰构造是一个非常重要的方面。
它涉及到建筑物内外的装饰设计以及各种构造技术的应用。
建筑装饰构造不仅影响着建筑物的外观美观程度,更关系到建筑物的功能性、使用寿命以及整体的质量。
一、外部装饰构造1.1 墙体装饰构造墙体装饰构造是建筑物外部装饰的重要组成部分。
常见的墙体装饰构造包括砖石墙体、玻璃幕墙、铝塑板幕墙等。
这些装饰构造不仅提供了建筑物的保温、防水功能,还赋予了建筑物独特的外观特色。
1.2 屋顶装饰构造屋顶作为建筑物的重要组成部分,其装饰构造也十分重要。
常见的屋顶装饰构造包括屋面瓦片、屋顶花园、屋顶太阳能板等。
这些装饰构造不仅美观,还能起到保护建筑物的作用,例如防水、隔热等。
二、内部装饰构造2.1 地面装饰构造地面装饰构造在室内装饰中起到至关重要的作用。
常见的地面装饰构造包括木地板、石材地面、地面涂料等。
不同的地面装饰构造能给人不同的视觉感受和触感,同时还能满足不同空间的功能需求。
2.2 墙面装饰构造墙面装饰构造是室内装饰的重要组成部分。
常见的墙面装饰构造包括壁纸、涂料、瓷砖等。
墙面装饰构造能够为室内空间增添色彩和艺术感,使空间更加温馨和舒适。
2.3 天花板装饰构造天花板装饰构造在室内装饰中起到了独特的作用。
常见的天花板装饰构造包括吊顶、吊板、吊墙等。
天花板装饰构造能在视觉上提升空间的高度感,同时还能隐藏管线、照明设备等。
三、构造技术应用3.1 建筑结构建筑结构是建筑装饰构造的基础,对建筑物的安全性和稳定性至关重要。
常见的建筑结构包括框架结构、钢结构、钢筋混凝土结构等。
不同的建筑结构适用于不同类型的建筑物,能够满足不同的建筑要求。
3.2 施工技术建筑装饰构造的施工技术直接影响到装饰效果和质量。
有效的施工技术能够提高施工效率,减少资源浪费和人力成本。
施工技术包括砌筑工艺、拼装工艺、粘贴工艺等,需要根据具体装饰构造的特点来选择合适的施工技术。
综上所述,建筑装饰构造在建筑领域扮演着非常重要的角色。

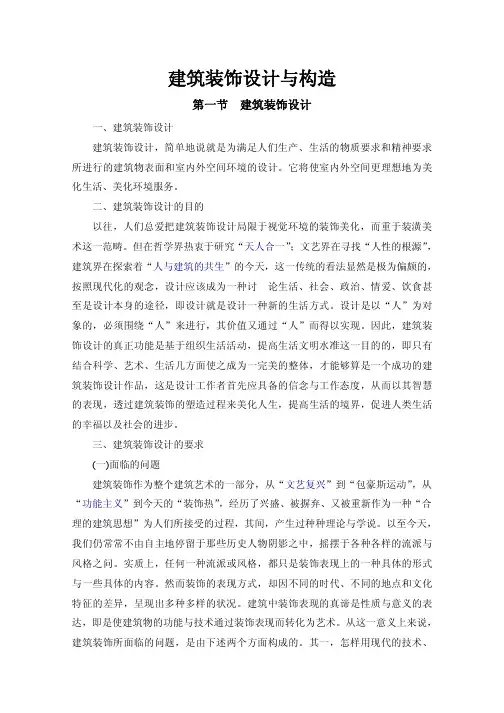

建筑装饰设计与构造第一节建筑装饰设计一、建筑装饰设计建筑装饰设计,简单地说就是为满足人们生产、生活的物质要求和精神要求所进行的建筑物表面和室内外空间环境的设计。
它将使室内外空间更理想地为美化生活、美化环境服务。
二、建筑装饰设计的目的以往,人们总爱把建筑装饰设计局限于视觉环境的装饰美化,而重于装潢美术这一范畴。
但在哲学界热衷于研究“天人合一”;文艺界在寻找“人性的根源”,建筑界在探索着“人与建筑的共生”的今天,这一传统的看法显然是极为偏颇的,按照现代化的观念,设计应该成为一种讨论生活、社会、政治、情爱、饮食甚至是设计本身的途径,即设计就是设计一种新的生活方式。
设计是以“人”为对象的,必须围绕“人”来进行,其价值又通过“人”而得以实现。
因此,建筑装饰设计的真正功能是基于组织生活活动,提高生活文明水准这一目的的,即只有结合科学、艺术、生活几方面使之成为一完美的整体,才能够算是一个成功的建筑装饰设计作品,这是设计工作者首先应具备的信念与工作态度,从而以其智慧的表现,透过建筑装饰的塑造过程来美化人生,提高生活的境界,促进人类生活的幸福以及社会的进步。
三、建筑装饰设计的要求(一)面临的问题建筑装饰作为整个建筑艺术的一部分,从“文艺复兴”到“包豪斯运动”,从“功能主义”到今天的“装饰热”,经历了兴盛、被摒弃、又被重新作为一种“合理的建筑思想”为人们所接受的过程,其间,产生过种种理论与学说。
以至今天,我们仍常常不由自主地停留于那些历史人物阴影之中,摇摆于各种各样的流派与风格之问。
实质上,任何一种流派或风格,都只是装饰表现上的一种具体的形式与一些具体的内容。
然而装饰的表现方式,却因不同的时代、不同的地点和文化特征的差异,呈现出多种多样的状况。
建筑中装饰表现的真谛是性质与意义的表达,即是使建筑物的功能与技术通过装饰表现而转化为艺术。
从这一意义上来说,建筑装饰所面临的问题,是由下述两个方面构成的。
其一,怎样用现代的技术、现代的材料去表现一个民族、一个社会、一种生活方式、一种文化的传统;其二,怎样用传统的技艺,传统的地方性材料去适应现代的建筑形式、去反映现代的生活方式。
建筑装饰构造概述建筑装饰构造是指在建筑物内部和外部进行装饰工程的过程和方法,包括建筑物的室内装饰和外部装饰。
在建筑装饰构造过程中,需要综合考虑建筑物的功能需求、美学要求、施工工艺和材料选择等因素,同时要满足建筑物的安全、舒适、美观的要求。
室内装饰是指对建筑物内部空间进行装饰的过程,包括墙体装饰、天花板装饰、地板装饰、门窗装饰、楼梯装饰等。
墙体装饰一般包括刷漆、贴壁纸、贴瓷砖等方法,用于美化墙面的表面。
天花板装饰一般包括吊顶、吊装饰板、涂料等,用于装饰天花板的表面。
地板装饰一般包括地板砖、木地板等,用于装饰地面的表面。
门窗装饰一般包括门套、窗套、窗帘等,用于装饰门窗的周边。
楼梯装饰一般包括扶手、楼梯踏步、楼梯踏板等,用于装饰楼梯的表面。
而外部装饰是指对建筑物外部立面进行装饰的过程,包括立面装饰、幕墙装饰、屋顶装饰等。
立面装饰一般包括外墙涂料、贴瓷砖、贴石材等,用于美化建筑物的外立面。
幕墙装饰一般包括玻璃幕墙、铝合金幕墙等,用于加强建筑物外部的隔热、隔音和美观性能。
屋顶装饰一般包括屋面防水、屋顶瓦片、屋顶花园等,用于保护建筑物顶部的结构和美化建筑物的外观。
建筑装饰构造中,施工工艺是决定装饰效果和质量的关键因素之一、施工工艺包括施工顺序、施工方法和施工工具等。
施工顺序是指装饰工程施工的先后顺序,需要综合考虑各个施工工序的相互关系,避免不必要的重复施工和材料浪费。
施工方法是指装饰工程施工的具体方法,包括手工施工、机械施工和自动化施工等。
施工工具是指用于装饰工程施工的工具和设备,包括刷子、刮刀、喷枪、挂钩等。
另外,在建筑装饰构造过程中,材料的选择也是非常重要的。
材料的选择应考虑装饰效果、耐久性、安全性和环保性等因素。
常用的装饰材料包括涂料、石材、瓷砖、木材、玻璃等。
涂料是最常见的装饰材料之一,具有丰富的色彩选择和施工方便的特点。
石材具有天然美观和耐久性强的优点,常用于建筑物的外立面装饰。
瓷砖具有防潮、防火和易清洁的特点,常用于墙面和地面的装饰。
建筑装饰装修工程概述1.1 建筑装饰装修基本知识通过装饰装修在建筑主体上覆盖新的装饰材料,对已有的建筑空间进一步优化,包括对建筑空间不足之处进行改进和弥补,使建筑空间满足使用要求并更具舒适性,保护建筑物主体结构免受有害介质的侵蚀,改善建筑物的隔热、隔声、防火、防潮等性能。
建筑物经过装饰装修后可优化人们的视觉、触觉、听觉等感受,进一步提高建筑的使用功能。
1.1.1 建筑装饰装修的作用(1)美化空间,提高建筑物的视觉效果和舒适性。
装饰装修综合了工程和艺术的特点,其设计一般侧重于视觉效果,满足人们的审美需求,然后才考虑工艺和牢固性。
成功的设计构思,加上优质的工艺对装饰材料完美的应用,能极大地美化建筑物的内外观感,体现出建筑的艺术性和良好的视觉氛围,同时改善建筑的采光、通风、防水等性能,提高建筑使用的舒适性。
(2)保护建筑结构,增强建筑耐久性。
建筑结构给建筑空间再创造提供了载体,装饰层在优化结构空间的同时又保护了建筑结构。
建筑物在使用过程中会受到环境的影响,主要是空气中的水分、酸性介质以及温度等的影响,缩短主体结构使用寿命,如混凝土的碳化、钢筋腐蚀、钢结构腐蚀、砌体风化、木材腐烂、虫害等,都会影响结构的耐久性。
选用适当的装饰材料,对主体结构表面进行覆盖,如墙面抹灰作业、安装石材或玻璃幕墙等,就可避免结构直接接触环境,从而达到保护主体结构、延长建筑使用寿命的目的。
(3)优化空间环境,改善建筑功能。
其一,建筑装饰装修工程通过对建筑室内外各表面进行装修,使得建筑表面美观、平整,便于卫生清洁。
其二,通过合理应用建筑材料,用适当工艺对各种材料进行衔接组合,如门窗和墙体的衔接、楼地面和地漏等排水设备的衔接,优化了建筑的防水、隔音、保温等功能。
其三,对建筑材料色彩的应用,可以改善建筑的采光效果,如内墙采用白色涂料罩面,可以提高室内亮度;设置采光顶、遮阳篷、窗帘等可以有效调节室内光亮。
(4)隐藏设备管线,综合设备功能。
