结构力学多媒体课件2 平面体系的几何组成分析Geometric construction analysis基本要求：明确几何组成分析的目的，领会几何不变体系、几何可变体系、瞬变体系和刚片、约束、自由度等概念。
掌握几何不变体系的简单组成规则，能灵活运用三个规则对平面体系进行组成分析。
重点：几何不变体系的简单组成规则难点：如何正确应用几何不变体系的简单组成规则对平面体系进行几何组成分析，二元体的概念。

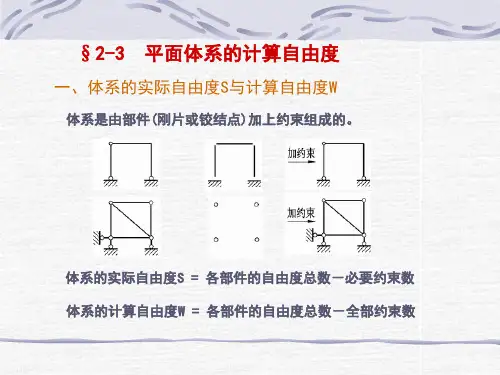

教学内容：﹡几何不变体系、几何可变体系及几何组成分析的目的﹡刚片、自由度和约束的概念﹡平面体系的计算自由度﹡无多余约束几何不变体系的组成规则﹡几何组成分析举例﹡结构的几何组成和静定性的关系§2-1 概述结构是由若干根杆件通过结点间的联接及与支座联接组成的。
结构是用来承受荷载的，因此必须保证结构的几何构造是不可变的。
问题：是不是若干杆件随意组合都能成为结构？1、几何不变体系和几何可变体系结构几何不变体系：体系受到任意荷载作用后，在不考虑材料变形的条件下，几何形状和位置保持不变的体系。
§2-1 概述1、几何不变体系和几何可变体系机构意荷载作用后，在不考虑材料变形的条件下，几何形状和位置可以改变的体系。
显然只有几何不变体系可作为结构，而几何可变体系是不可以作为结构的。
因此在选择或组成一个结构时必须掌握几何不变体系的组成规律。
§2-1 概述1、几何不变体系和几何可变体系P ∆瞬变体系：本来是几何可变，经微小位移后成为几何不变体系。
这是几何可变体系的一种特殊情况。
ααA BCP F NCA FNCBCPαsin2PF NCA=因此瞬变体系是不能作为结构使用的。
§2-1 概述1、几何不变体系和几何可变体系⎪⎩⎪⎨⎧⎩⎨⎧瞬变体系常变体系几何可变体系几何不变体系体系 （图1） P （图2） P P∆（图3）§2-1 概述2、几何组成分析几何组成分析（机动分析或构造分析）—判断一个杆系是否是几何不变体系，同时还要研究几何不变体系的组成规律。
