操作回路原理图
1、跳闸回路
QF/DL是断路器（机构）的辅助接点，TQ为跳闸线圈。
跳闸回路先与QF/DL辅助接点连接后再与跳闸线圈连接。
在跳闸回路中QF/DL为常开触点，准备跳闸时（还未跳闸）是闭合的，跳闸操作完成后是常开的。
2、合闸回路
QF/DL为常闭触点，准备合闸时是常闭的，合闸完成后是常开的。
3、FTLX回路
FTLX------防跳连线。
TBJ2是防跳的核心
有些装置将FTLX短接后是闭锁防跳回路（无防跳功能）如上图，有些装置将FTLX 短接后是具有防跳功能，具体看操作回路
如果保护装置与开关柜都具有防跳回路，两个防跳一般不能同时使用，需将开关柜的取消（同时使用跳合位灯会不正常亮灭）
解析防跳：
当TJ（保护跳闸继电器）闭合时，TBJ1线圈得电，相应辅助接点TBJ1-2、TBJ1-1闭合。
由于KKJ一直闭合，所以TBJ2线圈得电，相应辅助接点TBJ2-2闭合、TBJ2-1断开。
听不进-1断开后将合闸回路切除，合不上闸防跳成功。
（注：TJ闭合瞬间，由于电磁场建立速度较快，相应的线圈和接点可看成是同时动作的。
TQ线圈在得电后到完成动作之间一般存在机构动作时间40ms左右，这个时间相比电磁场要慢很多，所以在
完成跳闸动作之前防跳回路已经将合闸回路切除了，防跳回路成功。
）。
断路器防跳回路浅析摘要：保护装置和断路器操作回路均有电气防跳回路。
若二个防跳回路接线配合不当，会出现装置故障。
通过分析发电机保护装置和断路器操作机构防跳回路工作原理,以及同时采用两种防跳回路产生的问题和解决方法,为现场运行维护人员提供了参考。
关键词：断路器；发电机保护装置；防跳回路1引言在电力系统中，断路器的防跳回路是二次回路中最重要的回路之一，防跳回路的存在可以避免断路器出现“跳跃”问题，有效提高电力系统稳定性。
但在实际工程应用中，微机保护装置中的防跳功能总会与断路器的防跳产生冲突，这就要考虑断路器操作回路和微机保护装置二次回路防跳回路接线配合问题。
本文通过分析了保护装置防跳回路和断路器操作机构防跳回路，以及同时采用两种防跳回路时产生的问题，并给出实际工作中检查防跳回路正确性的试验方法。
2防跳工作原理2.1保护装置防跳工作原理保护测控装置合分闸及防跳回路如图1所示图1 发电机微机保护装置原理防跳继电器（跳闸保持继电器）TBJ有电压线圈和电流线圈，其中电流线圈为启动线圈，串接在跳闸回路；电压线圈为自保持线圈与合闸线圈并联接法。
QF 为断路器辅助接点，YC为断路器合闸线圈，YT为断路器分闸线圈，S8和S9为断路器试验和工作位置接点，TWJ和HWJ为跳闸、合闸位置继电器，BH为保护跳闸接点。
发电机为同期合闸，当发电机同期合闸时HBJ常开接点闭合,合闸线圈YC得电，断路器动作合闸。
若此时一次系统发生故障，保护动作，保护跳闸接点BH 接通，跳闸线圈YT得电动作于跳闸，而串接在跳闸回路的防跳继电器（跳闸保持继电器）TBJ电流线圈得电，合闸回路TBJ常闭接点断开，切断了合闸回路。
避免合闸继电器HBJ常开接点粘住，而导致跳闸后又合闸并重复上述动作情况发生。
同时防跳继电器TBJ的两副常开接点也得电闭合，跳闸回路TBJ常开接点闭合自保持，TBJ电压线圈得电也自保持，双重保护防止跳跃事故发生。
直到合闸继电器HBJ失电，其常开接点恢复断开后，防跳继电器（跳闸保持继电器）TBJ 电压线圈失电，TBJ所有接点复归。
由于跳合闸回路中的跳合闸线圈为感性负载，回路断开时，将承受线圈产生的反向浪涌电压，往往会出现接点拉弧，因此，切断跳合闸线圈回路应由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成；同时，由于保护接点应瞬时返回，为避免保护接点返回时断开跳合闸回路，保护出口接点导通跳合闸回路的同时应启动保持回路，由保持回路来保证即使保护接点断开后跳合闸回路仍旧导通。
在断路器合闸后，断路器位置常闭接点（S1LA）断开合闸回路，位置常开接点闭合。
正电源经合闸保持接点、合闸保持继电器（SHJa）、机构防跳继电器自保持接点、机构箱防跳继电器（K75LA）到负电源形成通路。
正常情况下，需要该回路电流小于合闸保持继电器的自保持电流，通过合闸保持继电器的复归，断开该回路。
如果操作箱合闸保持回路与机构箱防跳回路的参数配合不当，可能导致在开关合闸后，操作箱合闸保持继电器无法返回，造成机构箱防跳回路始终处于励磁状态，合闸回路一直被断开。
这种情况下，断路器只能被合、分一次。
3.两个防跳功能同时使用可能存在的问题通过以上的分析可知，操作箱防跳和断路器机构防跳都能独立实现断路器的防跳功能。
如果两种防跳回路同时使用会出现以下三种情况：1）当操作箱防跳继电器（1TBUJ）先动作，切断断路器的合闸回路，合闸正电不会导至机构防跳继电器K15LA出，则断路器机构防跳不会动作。
由操作箱防跳继电器（1TBUJa）实现防跳功能，防跳功能正常。
2）当机构防跳继电器（K75LA）先动作，切断断路器的合闸回路，但合闸正电会导至操作箱防跳继电器（1TBUJa）处；当跳闸保持继电器（12TBIJa）动作，操作箱防跳继电器（1TBUJa）仍然会动作，切断合闸回路，合闸正电不会导至断路器机构防跳继电器（K75LA）处，则K75LA返回；由操作箱防跳继电器TBJV实现防跳功能，防跳功能正常。
3）极端情况下，操作箱防跳继电器（1TBUJa）和机构防跳继电器（K75LA）同时动作。
总变10kV进线断路器防跳回路分析中海油东方石化有限责任公司的研究人员李勇，在2015年第5期《电气技术》杂志上撰文，断路器跳跃现象对开关及负载具有频繁冲击，防跳回路是保护开关的重要二次部分。
以南瑞NSP30C操作机构防跳和西门子3AH5断路器本体防跳为例，分析两种防跳原理。
并对总变10kV进线断路器所使用的两套防跳机构配合可能出现状况进行分析，提出几种可避免防跳失效改造，完善防跳回路，保障供电可靠性。
断路器（开关）是电力系统中重要的一次设备，在其手动或自动装置合闸后，如果操作控制开关未复归导致粘连或控制开关触点、自动装置触点卡主，此时保护动作使断路器跳闸时，断路器将会合闸于故障线路，而发生多次“跳-合”现象。
因此需要防跳回路，以防止开关发生跳跃现象，进而保护开关装置以及负载免受频繁冲击。
我厂总变10kV进线开关柜使用西门子3AH5断路器，经由南瑞集团的NSP30C操作箱控制。
本文对操作箱与断路器本体的防跳回路的接线和作用进行比较分析，并进一步探讨两者使用配合问题。
1 防跳工作原理1.1 操作机构防跳工作原理NSP30C高压开关操作箱具备操作所需所有功能，包括跳合闸监视功能，较多用于110kV或35kV的三相开关操作NSP30C防跳回路工作原理如图一。
防跳回路选用的是电流启动，电压保持的双线圈继电器。
电流线圈TBJ串接于分闸回路作为启动线圈，电压线圈TBJV接于合闸回路，作为保持线圈。
当分闸时，电流线圈TBJ经分闸回路启动，其常开接点TBJ闭合。
如果合闸回路发生开关粘连现象，或处于手动合闸位置时，电压线圈TBJV启动，并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上在合闸。
此外NSP30C在合闸时通过HBJ实现合闸保持回路与TBJ实现跳闸保持回路，以保证开关的可靠分合闸和防止分合闸接点因拉弧而烧坏。
图一操作机构防跳回路图中：HHJ-合后继电器；TBJV-防跳继电器；TBJ-跳闸保持及防跳继电器；HBJ-合闸保持继电器；TWJ-合闸回路监视继电器；HWJ-跳闸回路监视继电器；R-分压电阻；HC-合闸线圈；TQ-跳闸线圈；CB断路器辅助触点1.2 断路器本体防跳工作原理进线断路器选用西门子的3AH5断路器，3AH5真空断路器采用特殊触点执行真空断路的连接动作并为这些触点专门开发了改良型操作机构，同时该产品为适应中国电力系统的运行工况采用了大爬距绝缘设计，配用最新开发的大爬距真空灭弧室，因其产品优质性而广泛应用于电力、石化、冶金行业等。

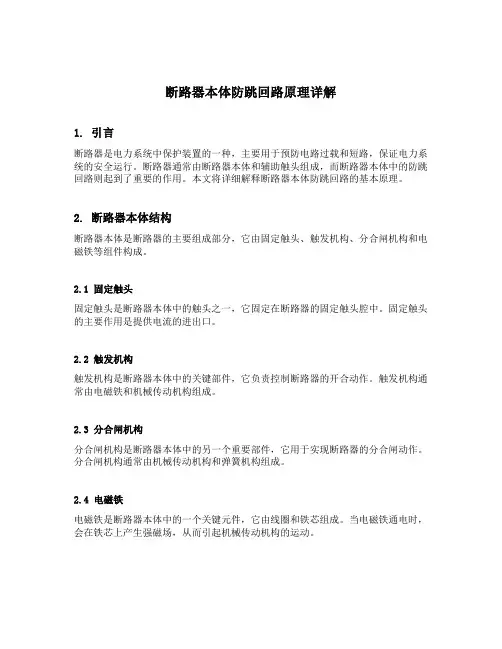

断路器本体防跳回路原理详解1. 引言断路器是电力系统中保护装置的一种，主要用于预防电路过载和短路，保证电力系统的安全运行。
断路器通常由断路器本体和辅助触头组成，而断路器本体中的防跳回路则起到了重要的作用。
本文将详细解释断路器本体防跳回路的基本原理。
2. 断路器本体结构断路器本体是断路器的主要组成部分，它由固定触头、触发机构、分合闸机构和电磁铁等组件构成。
2.1 固定触头固定触头是断路器本体中的触头之一，它固定在断路器的固定触头腔中。
固定触头的主要作用是提供电流的进出口。
2.2 触发机构触发机构是断路器本体中的关键部件，它负责控制断路器的开合动作。
触发机构通常由电磁铁和机械传动机构组成。
2.3 分合闸机构分合闸机构是断路器本体中的另一个重要部件，它用于实现断路器的分合闸动作。
分合闸机构通常由机械传动机构和弹簧机构组成。
2.4 电磁铁电磁铁是断路器本体中的一个关键元件，它由线圈和铁芯组成。
当电磁铁通电时，会在铁芯上产生强磁场，从而引起机械传动机构的运动。
3. 断路器本体防跳回路原理断路器本体防跳回路是断路器中的一种保护机制，它的主要作用是防止断路器在分闸或合闸时因异常情况而造成的跳闸回路。
断路器本体防跳回路的设计原理如下：3.1 被动触发机构断路器本体防跳回路采用了被动触发机构的设计，即断路器只有在电力系统中存在异常情况时才会自动跳闸。
异常情况包括电流过载、短路、接地故障等。
3.2 过电流保护装置断路器本体防跳回路中通常配备了过电流保护装置，该装置能够监测电力系统中的电流大小，并根据设定的保护参数来判断是否存在过电流情况。
当电流超过设定值时，过电流保护装置会自动触发断路器的分闸动作。
3.3 短路保护装置除了过电流保护装置外，断路器本体防跳回路还配备了短路保护装置。
短路保护装置能够检测电力系统中的短路故障，并根据设定的保护参数来判断是否存在短路情况。
当检测到短路故障时，短路保护装置会立即触发断路器的分闸动作。
断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。
防跳一般选用电流启动，电压保持的双线圈继电器。
电流线圈串接于分闸回路作为启动线圈。
电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。
如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。
防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。
有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。
断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。
1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。
如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。
2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。
KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。
高压交流断路器防跳回路原理与防跳失败原因浅析高压交流断路器作为电力系统的重要设备，承担着保护电力系统的重要任务。
其中，防跳回路作为保证电力系统安全运行的关键环节，被广泛应用。
本文将从防跳回路原理和防跳失败原因两个方面对高压交流断路器防跳回路进行深入浅出的分析。
一、防跳回路原理高压交流断路器的防跳回路是通过检测断路器的三相电流和电压是否正常来实现的。
在正常情况下，三相电流之和等于零，三相电压之和也等于零，若存在不平衡，则说明出现了故障。
此时，防跳回路会响应进行操作，将断路器保持在闭合状态，继续保护电力系统，等待维修人员处理故障后再进行操作，以防止误操作产生零星短路。
防跳回路主要由电流互感器、电压互感器、CT、PT、信号线、保护继电器和控制箱等组成。
在实际应用中，还需要对不同的断路器类型进行不同的配置和调试，保证其准确可靠地工作。
二、防跳失败原因然而，在实际使用中，难免会出现防跳失效的情况。
防跳失效的原因有很多，主要有以下几种：1、设备失效导致防跳回路不能正常工作，例如电流互感器损坏、信号线短路等；2、防跳回路的安装、接线和调试不当导致其失效，例如信号线连接不紧、保护继电器参数设置不合理等；3、断路器工作时，因为故障发生位置离保护装置过远或过靠近，导致防跳回路无法及时响应；4、断路器本身存在高阻故障或者出现“逆旋”现象，导致防跳回路无法工作；5、电力系统运行过程中，出现系统频率、电压等异常现象，导致防跳回路无法正常工作。
防跳回路的失效会导致电力系统运行异常，对电力系统的稳定性和安全性带来极大的威胁。
因此，在使用防跳回路的同时，还要加强系统巡检、定期检验和设备维护，及时排除故障和风险因素，保证电力系统的平稳运行。
总之，高压交流断路器的防跳回路在保护电力系统中起着至关重要的作用。
了解其原理和可能出现的故障原因，有助于实际应用中准确诊断故障并及时处理，加强防跳回路的维护和保养，从而维护电力系统的可靠性和安全性。
高压交流断路器防跳回路原理与防跳失败原因浅析【摘要】高压交流断路器是电力系统中非常重要的设备，用于在电路发生故障时切断电路以保护设备和人员安全。
防跳回路是一种保护措施，能够防止断路器在故障消失后自动闭合，造成设备再次受到损坏。
本文围绕高压交流断路器的防跳回路原理展开讨论，介绍了其工作原理和实现方式。
分析了高压交流断路器防跳失败的一些常见原因，包括电气故障、机械故障等。
强调了高压交流断路器防跳回路的重要性，指出其对电力系统安全稳定运行的重要作用。
通过对高压交流断路器防跳回路的深入了解，可以帮助提高电力系统的可靠性和安全性，保障设备和人员的安全。
【关键词】关键词：高压交流断路器、防跳回路、原理、失败原因、重要性。
1. 引言1.1 高压交流断路器概述高压交流断路器是一种重要的电气设备，用于在电路中断开或闭合电流。
它通常用于高压电网中，以保护电网和相关设备免受过载或短路的损坏。
高压交流断路器可以快速断开电路，并可靠地在电压大时承载电流。
高压交流断路器通常由断路器本体和辅助装置组成。
断路器本体主要由触头、触头间隙、灭弧室等组件构成，用于实现对电路的开合。
而辅助装置中的防跳回路则是确保断路器在断开电路后不会自身跳回闭合的关键部件。
在高压交流断路器中，防跳回路通过检测电流和电压的状态来确保断路器在断开电路后不会自动闭合。
防跳回路的原理是利用电磁力使得触头保持在打开状态，避免意外闭合造成的设备损坏和人员安全问题。
高压交流断路器是保障电力系统安全运行的重要设备，而防跳回路则是确保断路器正常工作的关键部件之一。
对于高压电网来说，高压交流断路器的概述及其关键部件的工作原理都至关重要。
2. 正文2.1 高压交流断路器防跳回路原理高压交流断路器防跳回路原理是指通过设置电气或机械装置，使得在断路器发生过电流或过负载时，能够防止断路器因电力系统的反冲而导致跳闸。
高压交流断路器通常采用电磁触发机构或无过负载保护的励磁机构，通过这些机构实现对断路器的控制和保护。
断路器防跳回路原理与分析发表时间：2018-08-21T14:18:05.093Z 来源：《电力设备》2018年第15期作者：王迪[导读] 摘要：在电力系统中，开关控制回路的防跳回路是工程验收定检当中极其重要的回路。
（深圳供电局有限公司广东深圳 518000）摘要：在电力系统中，开关控制回路的防跳回路是工程验收定检当中极其重要的回路。
防跳是防止“开关跳跃”的简称。
所谓跳跃是由于合闸回路手合或者遥合节点粘连等原因，造成合闸输出端一直有合闸电压。
当开关因故障跳开后，会马上又合上，保护动作开关会再次跳开，因为一直有合闸电压，开关又会再一次合上。
众所周知，一旦发生开关跳跃，会导致开关损坏，严重还会造成开关爆炸，所以防跳功能是开关控制回路中必不可少的一部分。
理解防跳回路的功能作用，分析控制回路中有关防跳继电器与合闸回路、监视回路相互配合问题，以及防跳试验注意事项等方面是十分重要的。
关键词：防跳回路，防跳继电器，开关辅助节点一、引言为什么要设置防跳回路开关跳跃是由于开关原因导致开关反复重合闸，如果我们不采取防跳措施就会使开关的速断能力下降，严重会引起开关爆炸，威胁人身安全。
我们可以考虑，开关发生跳跃有两种情况：第一种是开关合闸于线路故障，保护动作使开关断开，但是由于合闸脉冲没有解除，就会使开关再次合上。
第二种情况是开关的机构发生故障（例如偷跳，机构脱扣），不能使开关正常合闸，如果此时开关合闸脉冲没有解除，就会反复合闸，会造成开关损坏。
为此，我们设置了两套防跳回路，第一种为保护装置防跳，第二种为开关机构防跳。
二、防跳的具体过程下面我们已220kV线路的防跳为例来说明：2.1保护装置防跳过程：由于220kV线路分合闸操作为分相操作，以C相为例，做防跳试验时，开关在合闸位置，用短接线短接保护屏A后端子排手合位置端子，使得手合保持继电器1SHJ励磁，从而1SHJ继电器常开节点闭合。
当在昂立仪器加入故障电流和故障电压时，使跳闸回路导通，跳开开关，使得52开关辅助节点闭合，此时手合短接处没有松开，使得合闸回路导通。
断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。
防跳一般选用电流启动，电压保持的双线圈继电器。
电流线圈串接于分闸回路作为启动线圈。
电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。
如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。
防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。
有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。
断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。
1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。
如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。
2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。
KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。
断路器防跳原理分析与故障回路改造摘要：断路器在运行的过程中，经常会发生跳闸现象，影响电网的安全运行。
为了防止手合于故障时，合闸接点粘连导致断路器不停“合—分—合—……”的跳跃现象，因而需要在断路器控制回路中设计防跳回路。
目前的断路器防跳主要包括操作箱防跳和断路器本体防跳。
本文首先对防跳回路研究，其次探讨断路器出现跳跃现象的原因，最后就防跳回路故障处理方法进行研究，该研究结果可为同类断路器控制回路故障分析提供参考和借鉴。
关键词：断路器；防跳；永久性故障引言在电力系统中，断路器是开断故障电流的重要设备，其可靠性关系着整个电力系统的安全稳定运行。
高压断路器在运行过程中的内部缺陷很难发现，停电查找又会损失负荷。
因此，对高压断路器开展故障诊断对于提高供电可靠性和减少停电时间具有重要意义。
针对当前服役运行的设备按照“一切事故可以预防”的理念，加强运维，尽早提前发现设备缺陷并及时处理。
1防跳回路防跳回路分为两类，一类是操作箱内的防跳回路，另一类是机构箱内的防跳回路。
防跳回路存在的意义是防止断路器出现跳跃现象，即合闸命令未复归（合闸触点粘连），或者合闸机械结构出现卡死的情况下，当出现短路故障跳闸时，断路器出现反复分闸、合闸的现象；或是断路器合闸命令未解除的情况下，当断路器机构出现脱扣，无法正常合闸时，断路器出现多次分合现象。
跳跃现象会导致断路器继电器损坏，绝缘下降，甚至造成断路器发生爆炸，因此防跳回路是断路器控制回路中必不可少的重要回路。
操作箱防跳回路启动方式和机构箱不同。
操作箱防跳继电器由跳闸回路启动。
在合闸触点（手合或者重合）发生故障粘连时又出现故障跳闸，保护动作启动操作箱内的防跳回路，断开合闸回路，从而有效防止断路器跳跃的发生。
机构箱防跳回路由合闸回路启动。
防跳继电器串接断路器辅助接点，在断路器完成合闸后，辅助接点闭合，防跳继电器将励磁，并断开它连接在合闸回路中的常闭接点，从而断开合闸回路，也防止断路器跳跃故障的发生。
Science and Technology &Innovation ┃科技与创新2020年第17期·41·文章编号：2095－6835（2020）17－0041－02浅析断路器防跳回路的应用及常见的故障张美莲（施耐德电气（厦门）开关设备有限公司，福建厦门361000）摘要：在电力系统中，断路器属于一次设备，在系统运行中发挥着重要的作用。
断路器防跳回路能够有效避免断路器自动装置合闸或者手动装置合闸，若控制开关触点或者自动装置的触点卡住，则保护动作会让断路器在跳闸时反复发生“跳—合”。
主要阐述了防跳回路工作原理和种类，分析了防跳回路故障和解决方法，仅供参考。
关键词：断路器；防跳回路；常见故障；合闸操作中图分类号：TM561文献标识码：ADOI ：10.15913/ki.kjycx.2020.17.015断路器正常运行时可以把高压电路的空载电流和负荷电流切断，当系统出现故障时，断路器要配合继电保护装置及时将超负荷电流切断。
电力系统主要由断流设备和灭弧结构组成。
1断路器“跳跃”的危害在永久性故障电路中，当故障反复闭合时，会使故障扩大，进而发生事故，尤其是保护跳闸信号的原因是断路，更会产生严重的后果，如断路器爆炸或者人身安全事故等；断路器主触头的行程小，6kV 电压下的真空断路器主触头大约为10mm ，真空包无法承受持续性的合闸冲击。
另外设计分合闸线圈属于短时工作体系，在数次的“跳、跃”的分合闸下，合闸线圈容易受损。
因此，这种现象在电力系统中不可能出现，运行回路要制订防跳措施。
2防跳回路的作用和断路器合闸避免由于自动装置或者控制开关合闸点未返回，闭合断路器设备或线路产生断路器持续性跳闸的情况，如工作人员未放开手柄，自动装备合闸点连接在一起。
电流启动和电压维持式电气防跳功能是，避免由于跳闸回路断路器的接点调整不合适，产生保护出口断弧、烧毁的情况。
此种情况无法保护微机装置，但常常被人忽略。
断路器防跳回路缺陷的分析与处理发布时间：2022-07-18T01:06:16.989Z 来源：《科学与技术》2022年第5期第3月作者：陈栋[导读] 高压开关柜保护装置操作箱及断路器机构箱都设有防跳回路陈栋中能建安徽电建一公司摘要：高压开关柜保护装置操作箱及断路器机构箱都设有防跳回路。
断路器在手动或自动装置合闸后，如果操作控制开关未复归或控制开关触点、自动装置触点卡住，此时保护动作使断路器跳闸而发生的多次“合分-合分”的“跳跃”现象。
目前保护装置防跳和开关机构防跳都可以解决“跳跃”问题，但同时并存或因保护逻辑的设置不合理，会导致防跳回路失灵。
本文通过一起防跳回路的故障实例，分析了防跳回路的工作原理，以及防跳回路失灵的解决办法。
关键词：防跳回路；开关柜；故障1．故障分析我司在轨道1号线110kV主变电所停电检修与预防性试验时发现，35kV开关柜断路器防跳功能不起作用。
现象为在模拟断路器合闸回路常通且馈线发生永久性故障时，断路器发生反复“合分-合分”的“跳跃”现象。
如果日常运行中手动合断路器时，线路有故障使保护动作沟通跳闸回路或者跳闸出口接点卡死；或是合闸于永久性故障的线路时断路器合闸回路发生粘连，均会造成开关的跳跃，从而损坏开关或对系统造成冲击。
为消除此种重大隐患，保障供电安全，需对现有的防跳回路进行改造，以满足实际使用需求。
分析其二次回路，发现采用开关防跳，原理图如下：图1 断路器二次回路①K1防跳继电器②S3弹簧储能辅助开关③ S1断路器辅助接点④Y9合闸线圈⑤Y1分闸线圈图2 断路器二次回路（防跳回路部分）图3 保护装置B012(K15,K16)合闸闭锁逻辑图当一个持久合闸命令到来时，合闸电流经保护装置B012合闸闭锁接点，隔离刀闸辅助接点、MCU辅助接点、接地刀闸辅助接点、操作钥匙接点、S1（11、12）、K1（21、22）、K1（31、32）、Y9接通开关合闸。
合闸后弹簧机构开始储能，并联在合闸回路的防跳回路弹簧储能辅助开关S3常闭点接通防跳继电器K1，K1（13、14）的常开点自保持，常闭点K1（21、22）、K1（31、32）断开合闸回路。
由于跳合闸回路中的跳合闸线圈为感性负载，回路断开时，将承受线圈产生的反向浪涌电压，往往会出现接点拉弧，因此，切断跳合闸线圈回路应由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成；同时，由于保护接点应瞬时返回，为避免保护接点返回时断开跳合闸回路，保护出口接点导通跳合闸回路的同时应启动保持回路，由保持回路来保证即使保护接点断开后跳合闸回路仍旧导通。
在断路器合闸后，断路器位置常闭接点（S1LA）断开合闸回路，位置常开接点闭合。
正电源经合闸保持接点、合闸保持继电器（SHJa）、机构防跳继电器自保持接点、机构箱防跳继电器（K75LA）到负电源形成通路。
正常情况下，需要该回路电流小于合闸保持继电器的自保持电流，通过合闸保持继电器的复归，断开该回路。
如果操作箱合闸保持回路与机构箱防跳回路的参数配合不当，可能导致在开关合闸后，操作箱合闸保持继电器无法返回，造成机构箱防跳回路始终处于励磁状态，合闸回路一直被断开。
这种情况下，断路器只能被合、分一次。
3.两个防跳功能同时使用可能存在的问题通过以上的分析可知，操作箱防跳和断路器机构防跳都能独立实现断路器的防跳功能。
如果两种防跳回路同时使用会出现以下三种情况：1）当操作箱防跳继电器（1TBUJ）先动作，切断断路器的合闸回路，合闸正电不会导至机构防跳继电器K15LA出，则断路器机构防跳不会动作。
由操作箱防跳继电器（1TBUJa）实现防跳功能，防跳功能正常。
2）当机构防跳继电器（K75LA）先动作，切断断路器的合闸回路，但合闸正电会导至操作箱防跳继电器（1TBUJa）处；当跳闸保持继电器（12TBIJa）动作，操作箱防跳继电器（1TBUJa）仍然会动作，切断合闸回路，合闸正电不会导至断路器机构防跳继电器（K75LA）处，则K75LA返回；由操作箱防跳继电器TBJV实现防跳功能，防跳功能正常。
3）极端情况下，操作箱防跳继电器（1TBUJa）和机构防跳继电器（K75LA）同时动作。
断路器防跳回路原理
断路器是电力系统中常用的一种保护设备，它能够在电路发生故障时迅速切断电源，保护电器设备和人身安全。
但是，在某些情况下，断路器可能会出现跳回的现象，即在故障被排除后，断路器仍然无法合上，需要手动操作才能恢复正常。
这种情况下，就需要采用断路器防跳回路来解决问题。
断路器防跳回路的原理是利用电磁铁的作用，使得断路器在故障被排除后能够自动合上。
具体来说，当断路器跳闸时，防跳回路中的电磁铁会被激活，吸引断路器上的铁芯，使得断路器保持在断开状态。
当故障被排除后，电磁铁会自动断电，断路器上的铁芯也会被释放，断路器就能够自动合上了。
断路器防跳回路的设计需要考虑多种因素，如电磁铁的选型、电路的稳定性等。
一般来说，电磁铁的选型需要考虑其吸引力和功率消耗之间的平衡，以及其在高温环境下的可靠性。
电路的稳定性则需要考虑电源的稳定性、电容电感的选择等因素。
断路器防跳回路是一种非常重要的保护措施，能够有效地避免断路器跳回的现象，保障电力系统的正常运行。
在实际应用中，需要根据具体情况进行设计和调试，以确保其稳定性和可靠性。
断路器防跳回路的应用分析及改进设计摘要：断路器防跳回路可以防止断路器因某些原因导致的反复分合闸，即断路器跳跃。
如果防跳回路不完善，就可能使断路器的遮断能力下降、机构损坏，若合于故障点时，甚至可能引起开关爆炸，并对系统造成冲击，威胁人身及设备安全。
断路器发生跳跃有两种情况。
(1)当断路器合于故障点时，保护动作使断路器跳开，若此时合闸脉冲仍未解除，断路器将再次合闸，如此反复导致断路器跳跃。
(2)当断路器机构有问题时，无法使断路器正常合闸，若此时断路器合闸脉冲仍未解除，将导致断路器反复合分闸，导致断路器跳跃。
关键词：断路器防跳回路；应用；改进设计引言目前，保护操作箱与断路器机构本身均有防跳回路设计，保护操作箱防跳回路使用时间更长，回路设计更为成熟。
对于部分投运时间较早的变电站，断路器本体机构中防跳回路会存在缺失或设计不完善的现象，一般采用保护操作箱防跳回路。
当断路器发生偷跳时，保护操作箱回路无法启动，当下为可靠避免断路器跳跃现象的发生，国家电网公司要求新投运变电站及老站改造时均采用断路器机构防跳。
因此，防跳回路的改造与验证常见于技改与新站验收工作中。
从工程实际角度出发，探讨了断路器机构防跳回路的改造与验证方法，最后就当前断路器机构防跳回路存在的不足进行了分析，并提出了具体的改进措施。
1防跳回路的应用1.1串联式防跳回路TBJ防跳继电器系列由电流启动，并且该线圈与断路器跳闸电路串联。
电压保护线圈与断路器闭合线圈并联连接。
关闭时，如果设备或线路有故障，继电保护措施和输出接点将逐一关闭。
这时，当跳防止继电器的电流线圈启动，自动开关动作时，正常的TBL闭合触点会使闭合电路常闭。
此外，始终将电压线圈连接到正常打开的触点上。
如果此时无法返回KK或HJ联系人，我们将继续发出退出指示。
断路器无法关闭，因为闭合电路已断开，从而防止动作。
TBL启动后，它会保护自己，直到与保护输出并联的常开触点闭合，并且常开的断路器辅助触点被迫移动。
