光纤通信原理参考答案

《光纤通信原理》题集一、选择题（每题1分，共10分）1.光纤通信是利用什么作为信息载体的通信方式？A. 电流B. 光波C. 电磁波D. 声波2.在光纤通信中，以下哪种光线传输模式具有更高的带宽？A. 多模光纤B. 单模光纤C. 塑料光纤D. 同轴电缆3.光纤的主要成分是什么？A. 硅B. 铜C. 玻璃或塑料D. 铝4.以下哪项不是光纤通信的优点？A. 传输距离远B. 抗干扰能力强C. 传输容量大D. 容易受到电磁干扰5.在光纤通信中，哪个设备用于将电信号转换为光信号？A. 光电转换器B. 光发射机C. 光接收机D. 光纤放大器6.以下哪种现象会导致光信号在光纤中传输时发生衰减？A. 光的全反射B. 光的干涉C. 光的散射D. 光的衍射7.WDM代表的是什么技术？A. 波长分复用B. 时分复用C. 频分复用D. 码分复用8.EDFA是什么类型的放大器？A. 电气放大器B. 掺铒光纤放大器C. 光学透镜放大器D. 微波放大器9.在光纤通信系统中，哪个设备用于检测并接收光信号？A. 光源B. 光检测器C. 光纤耦合器D. 光开关10.以下哪种光纤连接器类型是最常用的？A. ST连接器B. SC连接器C. FC连接器D. LC连接器二、填空题（每题1分，共10分）1.光纤通信中，信息是通过__________在光纤中传输的。

2.单模光纤的传输特性比多模光纤更__________。

3.光纤通信系统中的主要噪声来源是__________。

4.在光纤通信中，使用__________技术可以提高系统的传输容量。

5.光纤的损耗主要包括__________和散射损耗。

6.光纤的__________是指光在光纤中传播时能够发生全反射的条件。

7.__________是光纤通信系统中用于放大光信号的设备。

8.光纤的带宽决定了其传输信息的__________。

9.在光纤熔接过程中，应保证光纤的端面__________且干净。

光纤通信基础练习题库与参考答案一、单选题（共50题，每题1分，共50分）1、光通信是利用了光信号在光导纤维中传播的()原理A、反射B、折射C、全反射D、衍射正确答案：C2、通信管理类指标是指用以反映通信运行管理及()管理的情况，包括检修计划完成情况、机构和人员、科技等方面的统计指标。

A、网络B、专业C、业务D、设备正确答案：B3、以太网中，是根据()地址来区分不同的设备的A、IP地址B、MAC地址C、IPX地址D、LLC地址正确答案：B4、光纤连接器的插入损耗应小于或等于()。

A、0.1dBB、0.2dBC、0.3dBD、0.5dB正确答案：B5、工程管理部门(单位)应在通信设备启动接入系统()个月前将通信设备的配置资料、业务需求和通信通道开通设计方案报送调度部门通信专业A、三B、二C、一D、四正确答案：A6、验电时，应戴()，并有专人监护。

A、皮手套B、棉手套C、导电手套D、绝缘手套正确答案：D7、操作中发生疑问时,应()。

A、更改操作票后继续操作B、解除闭锁装置后继续操作C、继续操作D、立即停止操作正确答案：D8、数据加密的目的不包括()。

A、防止机密信息泄漏B、验证接收到的数据的完整性C、确定信息在传输过场中是否被窃听D、证实信息源的真实性正确答案：C9、通信资源管理系统目前设计置于()。

A、管理信息区B、安全生产I区C、安全生产II区D、安全生产III区正确答案：D10、运维单位接到资源回收通知后，应及时()，恢复通信资源的可使用状态，并将结果反馈至通信资源管理单位A、通知用户自行拆除通信网络至使用单位的链接即可B、拆除物理链接，保留逻辑链接，方便日后重新利用C、拆除通信网络内部的物理和逻辑连接D、拆除逻辑连接，保留物理连接，方便日后重新利用正确答案：C11、电力二次系统包括自动化、()、安全自动、继电保护。

A、调度B、方式D、输电正确答案：C12、电压等级为220kV的设备不停电时的安全距离是()。

光纤通信课后习题答案光纤通信课后习题答案光纤通信作为现代通信技术的重要组成部分，已经在我们的日常生活中扮演着至关重要的角色。

通过光纤传输信息可以实现高速、大容量的数据传输，极大地改善了我们的通信体验。

而在学习光纤通信的过程中，习题是检验我们对知识掌握程度的重要途径。

下面是一些光纤通信课后习题的答案，希望能对大家的学习有所帮助。

1. 什么是光纤通信？光纤通信是一种利用光纤作为传输媒介，使用光信号来传输信息的通信方式。

它通过将信息转换为光信号，并通过光纤进行传输，最后再将光信号转换为电信号，实现信息的传输和接收。

光纤通信具有高速、大容量、低损耗等优点，被广泛应用于电话、互联网、电视等领域。

2. 光纤通信的基本原理是什么？光纤通信的基本原理是利用光的全反射特性来实现光信号的传输。

光信号在光纤中传输时，会一直沿着光纤内壁发生反射，从而避免了光信号的能量损失。

光纤通信系统主要由光源、光纤、光探测器等组成。

光源产生的光信号经过调制后，通过光纤传输到目的地，然后被光探测器接收并转换为电信号。

3. 光纤通信相比于传统通信有哪些优势？光纤通信相比于传统通信具有以下优势：- 高速传输：光信号的传输速度非常快，可以达到光速的30%左右，远远超过了传统的电信号传输速度。

- 大容量传输：光纤通信可以同时传输大量的信息，其传输容量远远超过了传统的铜线通信。

- 低损耗：光信号在光纤中传输时，损耗非常小，可以实现长距离的传输。

- 抗干扰性强：光信号在光纤中传输时，不容易受到外界电磁干扰的影响，保证了通信的稳定性和可靠性。

4. 光纤通信的应用领域有哪些？光纤通信在现代社会的各个领域都有广泛的应用，包括但不限于以下几个方面：- 电话通信：光纤通信在电话网络中被广泛应用，可以实现高质量、高速度的语音通信。

- 互联网通信：光纤通信是互联网的基础设施之一，可以实现高速、大容量的数据传输，提供了更快速、稳定的网络连接。

- 电视传输：光纤通信在有线电视网络中被广泛应用，可以实现高清晰度、大容量的视频传输。

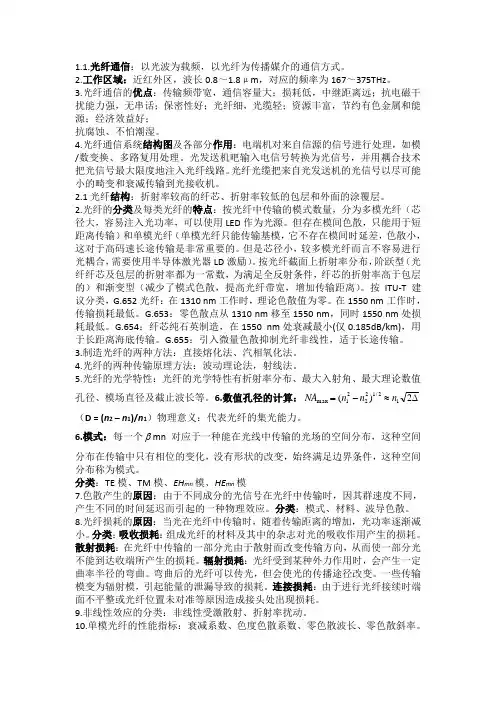

1.1.光纤通信：以光波为载频，以光纤为传播媒介的通信方式。

2.工作区域：近红外区，波长0.8～1.8μm ，对应的频率为167～375THz 。

3.光纤通信的优点：传输频带宽，通信容量大；损耗低，中继距离远；抗电磁干扰能力强，无串话；保密性好；光纤细，光缆轻；资源丰富，节约有色金属和能源；经济效益好；抗腐蚀、不怕潮湿。

4.光纤通信系统结构图及各部分作用：电端机对来自信源的信号进行处理，如模/数变换、多路复用处理。

光发送机吧输入电信号转换为光信号，并用耦合技术把光信号最大限度地注入光纤线路。

光纤光缆把来自光发送机的光信号以尽可能小的畸变和衰减传输到光接收机。

2.1光纤结构：折射率较高的纤芯、折射率较低的包层和外面的涂覆层。

2.光纤的分类及每类光纤的特点：按光纤中传输的模式数量，分为多模光纤（芯径大，容易注入光功率，可以使用LED 作为光源。

但存在模间色散，只能用于短距离传输）和单模光纤（单模光纤只能传输基模，它不存在模间时延差，色散小，这对于高码速长途传输是非常重要的。

但是芯径小，较多模光纤而言不容易进行光耦合，需要使用半导体激光器LD 激励）。

按光纤截面上折射率分布，阶跃型（光纤纤芯及包层的折射率都为一常数，为满足全反射条件，纤芯的折射率高于包层的）和渐变型（减少了模式色散，提高光纤带宽，增加传输距离）。

按ITU-T 建议分类，G.652光纤：在1310 nm 工作时，理论色散值为零。

在1550 nm 工作时，传输损耗最低。

G.653：零色散点从1310 nm 移至1550 nm ，同时1550 nm 处损耗最低。

G.654：纤芯纯石英制造，在1550 nm 处衰减最小(仅0.185dB/km)，用于长距离海底传输。

G.655：引入微量色散抑制光纤非线性，适于长途传输。

3.制造光纤的两种方法：直接熔化法、汽相氧化法。

4.光纤的两种传输原理方法：波动理论法，射线法。

5.光纤的光学特性：光纤的光学特性有折射率分布、最大入射角、最大理论数值孔径、模场直径及截止波长等。

全书习题参考答案第1章概述1.1 填空题（1）光导纤维（2）掺铒光纤放大器(EDFA) 波分复用(WDM) 非零色散光纤(NIDSF) 光电集成(OEIC)（3）0.85µm 1.31µm 1.55µm 近红外（4）光发送机 光接收机 光纤链路（5）光纤 C=BW×log2(1+SNR) 信道带宽（6）大 大（7）带宽利用系数（8）可重构性可扩展性透明性兼容性完整性生存性1.2 解：利用光导纤维传输光波信号的通信方式称为光纤通信。

即以光波为载频，以光纤为传输介质的通信方式称为光纤通信。

1.3 解：（1）传输频带宽，通信容量大（2）传输距离长（3）抗电磁干扰能力强，无串音（4）抗腐蚀、耐酸碱（5）重量轻，安全，易敷设（6）保密性强(7) 原料资源丰富1.4 解：在光纤通信系统中，最基本的三个组成部分是光发送机、光接收机和光纤链路。

光发送机由电接口、驱动电路和光源组件组成。

其作用是将电信号转换为光信号，并将生成的光信号注入光纤。

光接收机是由光检测器组件、放大电路和电接口组成。

其作用是将光纤送来的光信号还原成原始的电信号。

光纤链路由光纤光缆、光纤光缆线路(接续)盒、光缆终端盒、光纤连接器和中继器等构成。

光纤光缆用于传输光波信息。

中继器主要用于补偿信号由于长距离传送所损失的能量。

光缆线路盒：将光缆连接起来。

光缆终端盒：将光缆从户外引入到室内，将光缆中的光纤从光缆中分出来。

光纤连接器：连接光纤跳线与光缆中的光纤。

1.5解：“掺铒光纤放大器(EDFA)+波分复用(WDM)+非零色散光纤(NIDSF)+光电集成(OEIC)”正成为国际上光纤通信的主要发展方向。

1.6 解：第一阶段（1966~1976年），实现了短波长（0.85µm）、低速（45或34 Mb/s）多模光纤通信系统，无中继传输距离约10km。

第二阶段（1976~1986年），光纤以多模发展到单模，工作波长以短波（0.85um）发展到长波长，实现了波长为1.31µm、传输速率为140~165Mb/s的单模光纤通信系统，无中继传输距离为50~100km。

思考题参考答案1、SDH帧由哪几部分组成？SDH有哪些显著特点？答：SDH帧由净负荷，管理单元指针和段开销三部分组成。

SDH主要优点有：高度标准化的光接口规范、较好的兼容性、灵活的分插功能、强大的网络管理能力和强大的自愈功能。

其缺点有：频带利用率不如PDH高、设备复杂性增加、网管系统的安全性能要求高。

2、根据帧结构，计算STM-1、STM-4的标称速率。

解：STM-1的标称速率：一帧的比特数：9×270×8＝19440（比特），传送一帧所用时间为125μs，故标称速率为：19440/(125×10－6)＝155520（kb/s）。

STM-4的标称速率：STM-4帧为9行，270×4列，传送一帧所用时间为125μs。

可以看出STM-4的列数是STM－1的4倍，其余都一样，所以：STM－4的标称速率为：155520×4＝622080（kb/s）3、STM-N帧长、帧频、周期各为多少？帧中每个字节提供的通道速率是多少？答：STM-N帧长为9×270N×8比特，帧频8000帧/秒，周期为125μs。

帧中每个字节提供的通道速率为：8比特/帧×8000帧/秒＝64kb/s。

4、段开销分几部分？每部分在帧中的位置如何？作用是什么？答：段开销分为再生段开销和复用段开销两部分。

再生段开销位于STM-N帧中的1~3行的1~9×N列，用于帧定位，再生段的监控、维护和管理。

复用段开销分布在STM-N帧中的5~9行的1~9×N列，用于复用段的监控、维护和管理。

5、管理单元指针位于帧中什么位置？其作用是什么？答：管理单元指针存放在帧的第4行的1~9×N列，用来指示信息净负荷的第一个字节在STN-N帧内的准确位置，以便正确地分出所需的信息。

6、简述2.048Mbit/s信号到STM-1的映射复用过程。

答：2.048Mbit/s信号经过C-12、VC-12、TU-12、TUG-2、TUG-3、VC-4、AU-4和AUG-1映射复用成STM-1的成帧信号。

光纤原理试题及答案一、单选题（每题2分，共10分）1. 光纤通信中，光信号传输的介质是什么？A. 铜线B. 光纤C. 无线电波D. 微波答案：B2. 下列哪一项不是光纤通信的优点？A. 抗电磁干扰能力强B. 传输距离远C. 传输速率低D. 保密性好答案：C3. 光纤通信中，信号的传输方式是：A. 电信号B. 光信号C. 声信号D. 热信号答案：B4. 光纤通信中，光纤的折射率分布情况可以分为几种类型？A. 1种B. 2种C. 3种答案：B5. 下列哪一项不是光纤的损耗因素？A. 材料吸收B. 弯曲损耗C. 色散D. 放大器答案：D二、多选题（每题3分，共15分）1. 光纤通信系统中，下列哪些设备是必需的？A. 光纤B. 光端机C. 放大器D. 光纤连接器E. 光纤交换机答案：A, B, D2. 光纤通信中，下列哪些因素会影响光纤的传输性能？A. 光纤的折射率B. 光纤的直径C. 光纤的弯曲程度D. 光纤的材质E. 光纤的长度答案：A, B, C, D3. 下列哪些是光纤通信中常用的光源？A. LEDB. 激光器D. 光纤放大器E. 光纤连接器答案：A, B4. 光纤通信中，下列哪些技术可以用于提高传输速率？A. 波分复用B. 时分复用C. 频分复用D. 码分复用E. 光纤放大器答案：A, B, C, D5. 下列哪些是光纤通信中常用的光检测器？A. 光电二极管B. 光电晶体管C. 光纤放大器D. 光电倍增管E. 光纤连接器答案：A, B, D三、判断题（每题2分，共10分）1. 光纤通信是一种有线通信方式。

（对）2. 光纤通信的传输介质是铜线。

（错）3. 光纤通信具有抗电磁干扰能力强的特点。

（对）4. 光纤通信的传输速率比有线通信慢。

（错）5. 光纤通信中，单模光纤比多模光纤的传输距离更远。

（对）四、简答题（每题5分，共10分）1. 请简述光纤通信的基本原理。

答案：光纤通信的基本原理是利用光波在光纤中传播的特性，通过光纤作为传输介质，将电信号转换成光信号进行传输。

光纤通信原理习题库与参考答案一、单选题（共10题，每题1分，共10分）1、光缆形式分类代号GY表示（）。

A、室内光缆B、通信用室外光缆C、海底光缆D、特殊光缆正确答案：B2、光电型中继器主要由（ )和光发送部分组成。

A、区间通信接口B、再放大（re-amplifying）C、再定时（re-timing）D、光接收部分正确答案：D3、（）为客户提供端到端的传送网络业务，即提供客户信号端到端的传送。

A、段层B、通路层C、伪线层D、通道层（TMC）正确答案：D4、SDH的复用采用（）。

A、按比特间插B、同步复用、按字节间插C、异步复用、D、按字节间插正确答案：B5、它有全世界统一的网络节点接口（NNI），从而简化了信号的互通以及信号的传输，交叉连接和交换过程。

它有一套标准化的信号结构等级，称为同步传输模块( )。

A、STM-16B、STM-1C、STM-4D、STM-N正确答案：D6、以下不是光有源器件的是（）。

A、开关B、光检测器C、光放大器D、光源正确答案：A7、光缆中的GY指（）。

A、室(局)内光缆B、通信用室(野)外光缆C、特殊光缆D、设备内光缆正确答案：B8、SDH系统是（）。

A、准同步数字系列B、同步数字系列C、码分数字复用系统D、频分复用系统正确答案：B9、下列哪项是光纤的光学特性？( )A、偏心度B、带宽C、直径D、折射率分布正确答案：D10、基群PCM端机输出端口的接口码速率和码型分别为（）。

A、2.048Mb/s，HDB3B、8.448Mb/sC、2.048Mb/sD、8448Mb/s正确答案：A二、多选题（共40题，每题1分，共40分）1、光纤的特性主要包括（）、（）、（）、（）。

A、几何特性B、物理特性C、化学特性D、传输特性正确答案：ABCD2、光纤通信系统是由以下哪几部分组成的?（）、（）、（）、（）A、光端机B、中继器C、光纤光缆线路D、电端机正确答案：ABCD3、掺铒光纤放大器主要由（）、（）、（）、（）及光滤波器等组成。

第2章 复习思考题参考答案2-1 用光线光学方法简述多模光纤导光原理答：现以渐变多模光纤为例，说明多模光纤传光的原理。

我们可把这种光纤看做由折射率恒定不变的许多同轴圆柱薄层n a 、n b 和n c 等组成，如图2.1.2（a ）所示，而且 >>>c b a n n n 。

使光线1的入射角θA 正好等于折射率为n a 的a 层和折射率为n b 的b 层的交界面A 点发生全反射时临界角()a b c arcsin )ab (n n =θ，然后到达光纤轴线上的O'点。

而光线2的入射角θB 却小于在a 层和b 层交界面B 点处的临界角θc (ab)，因此不能发生全反射，而光线2以折射角θB ' 折射进入b 层。

如果n b 适当且小于n a ，光线2就可以到达b 和c 界面的B'点，它正好在A 点的上方（OO'线的中点）。

假如选择n c 适当且比n b 小，使光线2在B '发生全反射，即θB ' >θC (bc) = arcsin(n c /n b )。

于是通过适当地选择n a 、n b 和n c ，就可以确保光线1和2通过O'。

那么，它们是否同时到达O'呢？由于n a >n b ，所以光线2在b 层要比光线1在a 层传输得快，尽管它传输得路经比较长，也能够赶上光线1，所以几乎同时到达O'点。

这种渐变多模光纤的传光原理，相当于在这种波导中有许多按一定的规律排列着的自聚焦透镜，把光线局限在波导中传输，如图2.1.1（b ）所示。

图2.1.2 渐变（GI ）多模光纤减小模间色散的原理2-2 作为信息传输波导，实用光纤有哪两种基本类型答：作为信息传输波导，实用光纤有两种基本类型，即多模光纤和单模光纤。

当光纤的芯径很小时，光纤只允许与光纤轴线一致的光线通过，即只允许通过一个基模。

只能传播一个模式的光纤称为单模光纤。

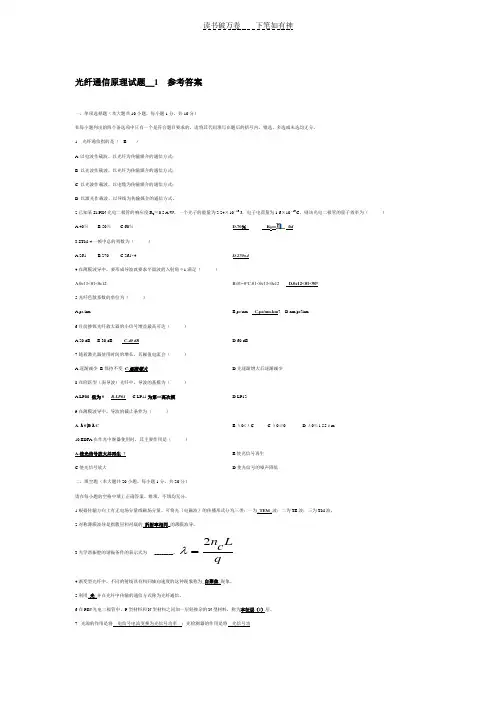

光纤通信原理试题＿1 参考答案一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 光纤通信指的是（ B ）A 以电波作载波、以光纤为传输媒介的通信方式；B 以光波作载波、以光纤为传输媒介的通信方式；C 以光波作载波、以电缆为传输媒介的通信方式；D 以激光作载波、以导线为传输媒介的通信方式。

2.已知某Si-PIN 光电二极管的响应度R 0＝0.5 A/W ，一个光子的能量为2.24×10－19 J ，电子电荷量为1.6×10－19 C ，则该光电二极管的量子效率为（）A.40％B.50％C.60％D.70％ R 0=e /hf3.STM-4一帧中总的列数为（ ）A.261B.270C.261×4D.270×44.在薄膜波导中，要形成导波就要求平面波的入射角θ1满足（ ）A.θc13<θ1<θc12B.θ1=0°C.θ1<θc13<θc12D.θc12<θ1<90°5.光纤色散系数的单位为（ ）A.ps/kmB.ps/nmC.ps/nm.km ?D.nm/ps?km6.目前掺铒光纤放大器的小信号增益最高可达（ ）A.20 dBB.30 dBC.40 dBD.60 dB7.随着激光器使用时间的增长，其阈值电流会（ ）A.逐渐减少B.保持不变C.逐渐增大D.先逐渐增大后逐渐减少8.在阶跃型（弱导波）光纤中，导波的基模为（ ）A.LP00 值为0B.LP01C.LP11为第一高次模D.LP129.在薄膜波导中，导波的截止条件为（ ）A.λ0≥λCB.λ0<λCC.λ0≥0D.λ0≤1.55μm10.EDFA 在作光中继器使用时，其主要作用是（ ）A.使光信号放大并再生 ?B.使光信号再生C.使光信号放大D.使光信号的噪声降低二、填空题（本大题共20小题，每小题1分，共20分）请在每小题的空格中填上正确答案。

《光纤通信原理》习题及参考答案第1讲光纤通信概述1-1光纤通信是为传输媒质。

以为载波的通信方式。

光纤的工作波长为、和。

1-2光纤通信有哪些优点？第2讲光纤光缆的结构和分类2-1 光纤的主要材料是，结构从内到外依次是、、和。

其中是光纤导光部分。

2-2 光纤中的纤芯折射率必须包层折射率，单模光纤和多模光纤中中两者的相对折射率差一般分别为和。

2-3 单模光纤纤芯直径一般为，多模光纤纤芯直径为，光纤包层直径一般为。

2-4光缆结构包括、和。

常用光缆有、、、等结构。

第3讲光纤的导光原理2-5光纤的数值孔径NA＝sin i n 它的含义是什么？2-6某阶跃折射率光纤的纤芯折射率n1=1.50,相对折射率差Δ＝0.01,试求：1)光纤的包层折射率n2＝？2）该光纤数值孔径NA＝？2-7 阶跃光纤中相对折射率差Δ＝0.005, n1=1.50,当波长分别为0.85μm和1.31μm时，要实现单模传输，纤芯半径a应小于多少？2-8 在渐变多模光纤中，n1=1.50,Δ＝0.01,λ=0.85μm,a=60μm,试计算光纤能传输的模式数量N＝？第4讲光纤的损耗特性2-9 光纤主要的传输特性是和。

2-10 什么叫光纤损耗？造成光纤损耗的原因是什么？2-11 当工作波长λ=1.31μm，某光纤的损耗为0.5dB/km,如果最初射入光纤的光功率是0.5mW，试问经过4km以后，以dB为单位的功率电平是多少？2-12 为什么光纤工作波长选择1.55μm、1.31μm、0.85μm三个窗口？第5讲光纤的色散特性2-13 什么叫光纤色散？试分析造成光脉冲展宽的原因？2-14 为什么光纤通信向长波长、单模传输方向发展？2-15 某激光二极管（LD）的谱线宽度Δλ1＝1.5nm,某发光二极管(LED)谱线宽度Δλ2＝40nm，某单模光纤在波长1.5μm时材料色散系数为20ps/km.nm,求经1 km光纤传播不同光源的光脉冲展宽值。

1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD，这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

第1章1.光通信的优缺点各是什么？答：优点有：通信容量大；传输距离长；抗电磁干扰；抗噪声干扰；适应环境；重量轻、安全、易敷设；；寿命长。

缺点：接口昂贵；强度差；不能传送电力；需要专用的工具、设备以及培训；未经受长时间的检验。

2.光通信系统由哪几部分组成，各部分功能是什么？答：通信链路中最基本的三个组成部分是光发射机、光接收机和光纤链路。

各部分的功能参见1.3节。

3.假设数字通信系统能够在载波频率1%的比特率下工作，试问在5GHz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？答：5GHz×1％/64k＝781路（3×108/1.55×10-6）×1％/64k＝3×107路4.SDH体制有什么优点？答：主要为字节间插同步复用、安排有开销字节用于性能监控与网络管理，因此更加适合高速光纤线路传输。

5.简述未来光网络的发展趋势及关键技术。

答：未来光网络的发展趋势为全光网，关键技术为多波长传输和波长交换技术。

6.简述WDM的概念。

答：WDM的基本思想是将工作波长略微不同，各自携带了不同信息的多个光源发出的光信号，一起注入同一根光纤，进行传输。

这样就充分利用光纤的巨大带宽资源，可以同时传输多种不同类型的信号，节约线路投资，降低器件的超高速要求。

7.解释光纤通信为何越来越多的采用WDM+EDFA方式。

答：WDM波分复用技术是光纤扩容的首选方案，由于每一路系统的工作速率为原来的1/N，因而对光和电器件的工作速度要求降低了，WDM合波器和分波器的技术与价格相比其他复用方式如OTDM等，有很大优势；另一方面，光纤放大器EDFA的使用使得中继器的价格和数量下降，采用一个光放大器可以同时放大多个波长信号，使波分复用（WDM）的实现成为可能，因而WDM＋EDFA方式是目前光纤通信系统的主流方案。

8.WDM光传送网络（OTN）的优点是什么？答：（1）可以极提高光纤的传输容量和节点的吞吐量，适应未来高速宽带通信网的要求。

光纤通信第二版答案完全版(随书附赠) 光纤通信原理第二版第一章习题参考答案1、第一根光纤是什么时候出现的？其损耗是多少？答：第一根光纤大约是1950年出现的。

传输损耗高达1000dB/km 左右。

2、试述光纤通信系统的组成及各部分的关系。

答：光纤通信系统主要由光发送机、光纤光缆、中继器和光接收机组成。

系统中光发送机将电信号转换为光信号，并将生成的光信号注入光纤光缆，调制过的光信号经过光纤长途传输后送入光接收机，光接收机将光纤送来的光信号还原成原始的电信号，完成信号的传送。

中继器就是用于长途传输时延长光信号的传输距离。

3、光纤通信有哪些优缺点？答：光纤通信具有容量大，损耗低、中继距离长，抗电磁干扰能力强，保密性能好，体积小、重量轻，节省有色金属和原材料等优点；但它也有抗拉强度低，连接困难，怕水等缺点。

第二章光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。

纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。

2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T关于光纤类型的建议，可以将光纤分为G.651光纤（渐变型多模光纤）、G.652光纤（常规单模光纤）、G.653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。

n1nr （2）阶跃型光纤的折射率分布n2r ar a2 r nm 12 渐变型光纤的折射率分布n r ancr a r a3．阶跃型光纤和渐变型光纤的数值孔径NA是如何定义的？两者有何区别？它是用来衡量光纤什么的物理量？n 答：阶跃型光纤的数值孔径NA si 0 n120 渐变型光纤的数值孔径NA sinn0-nc n0222两者区别：阶跃型光纤的数值孔径是与纤芯和包层的折射率有关；而渐变型光纤的数值孔径只与纤芯内最大的折射率和包层的折射率有关。

光纤通信试题答案一、选择题1. 光纤通信中，光信号的主要传输媒介是什么？A. 无线电波B. 铜线C. 光导纤维D. 激光答案：C2. 以下哪种光纤结构不属于光纤的基本组成部分？A. 核心B. 包层C. 缓冲层D. 传输介质答案：D3. 在光纤通信系统中，光放大器的主要作用是什么？A. 转换信号B. 放大信号C. 过滤信号D. 压缩信号答案：B4. 光纤通信中，多模光纤和单模光纤的主要区别在于什么？A. 光纤的直径B. 光纤的材料C. 光纤的传输速度D. 光纤的损耗答案：A5. 以下哪种光纤属于特种光纤？A. 单模光纤B. 多模光纤C. 偏振保持光纤D. 梯度折射率光纤答案：C二、填空题1. 光纤通信系统主要由________、________、________和________四部分组成。

答案：光源，光调制器，光纤，光接收器2. 光纤的数值孔径（NA）是指________与________之间的比值。

答案：光纤核心的接受角度，临界角3. 光纤通信中的色散可以分为________和________两种。

答案：模式色散，材料色散4. 光纤通信中，________是用来衡量光纤传输信号质量的一个重要参数。

答案：信噪比5. 光纤的带宽通常用________来表示。

答案：MHz·km三、简答题1. 简述光纤通信的工作原理。

答：光纤通信是利用光波在光导纤维中传输信息的一种通信方式。

首先，发送端的光源（如激光器或LED）将电信号转换为光信号，并通过光调制器将信息编码到光波上。

然后，光信号在光纤的核心中通过全反射原理传输，沿途可能会经过光放大器进行信号增强。

最后，光信号到达接收端，由光接收器（如光电二极管）将光信号转换回电信号，并通过解调恢复原始信息。

2. 描述单模光纤和多模光纤的主要区别及其各自的应用场景。

答：单模光纤的直径较小，核心直径一般为9微米左右，只能传输一种模式的光波，因此具有较高的带宽和较低的衰减，适用于长距离和高速度的通信。

光纤通信课后答案第一章基本理论1、阶跃型折射率光纤的单模传输原理是什么?答:当归一化频率V小于二阶模LP11归一化截止频率，即O<V<2.40483时，此时管线中只有一种传输模式，即单模传输。

2、管线的损耗和色散对光纤通信系统有哪些影响?答:在光纤通信系统中，光纤损耗是限制无中继通信距离的重要因素之一，在很大程度上决定着传输系统的中继距离;光纤的色散引起传输信号的畸变，使通信质量下降，从而限制了通信容量和通信距离。

3、光纤中有哪几种色散?解释其含义。

答: (1）模式色散:在多模光纤中存在许多传输模式，不同模式沿光纤轴向的传输速度也不同，到达接收端所用的时间不同，而产生了模式色散。

(2）材料色散:由于光纤材料的折射率是波长的非线性函数，从而使光的传输速度随波长的变化而变化，由此引起的色散称为材料色散。

(3）波导色散:统一模式的相位常数随波长而变化，即群速度随波长而变化，由此引起的色散称为波导色散。

5、光纤非线性效应对光纤通信系统有什么影响?答:光纤中的非线性效应对于光纤通信系统有正反两方面的作用，一方面可引起传输信号的附加损耗，波分复用系统中信道之间的串话以及信号载波的移动等，另一方面又可以被利用来开发如放大器、调制器等新型器件。

6、单模光纤有哪几类?答:单模光纤分为四类:非色散位移单模光纤、色散位移单模光纤、截止波长位移单模光纤、非零色散位移单模光纤。

7、光缆由哪几部分组成?答:加强件、缆芯、外护层。

*、光纤优点:巨大带宽(200THz)、传输损耗小、体积小重量轻、抗电磁干扰、节约金属。

*、光纤损耗:光纤对光波产生的衰减作用。

引起光纤损耗的因素:本征损耗、制造损耗、附加损耗。

*、光纤色散:由于光纤所传输的信号是由不同频率成分和不同模式成分所携带的，不同频率成分和不同模式成分的传输速度不同，导致信号的畸变。

引起光纤色散的因素:光信号不是单色光、光纤对于光信号的色散作用。

色散种类:模式色散(同波长不同模式)、材料色散(折射率)、波导色散(同模式，相位常数)。

光纤通信课后答案1-1 用光导纤维进行通信最早在哪一年由谁提出答：1966年7月英籍华人高锟提出用光导纤维可进行通信。

1-2 光纤通信有哪些优点光纤通信具有许多独特的优点，他们是：1. 频带宽、传输容量大；2. 损耗小、中继距离长；3. 重量轻、体积小；4. 抗电磁干扰性能好；5. 泄漏小、保密性好；6．节约金属材料，有利于资源合理使用。

1-3 简述通信网络的分层结构构成通信网络的基础设施可用图，但是也可以提供全光端对端透明连接。

在光层中传输的网络功能，如分插复用（ADM ）、交叉连接、信号存储以及业务调度均在光层中完成。

图1.1.3 通信网络的分层结构1-4 比较光在空气和光纤中传输的速度，哪个传输得快答：当光通过比真空密度大的光纤时，其传播速度要减慢，如图，减慢的程度与介质折射率n 成反比。

图1.2.3 光通过密度大的介质时传播速度要减慢1-5 简述抗反射膜的工作原理。

答：当光入射到光电器件的表面时总会有一些光被反射回来，除增加耦合损耗外，还会对系统产生不利的影响，为此需要在器件表面镀一层电介质材料，以便减少反射，如图，空气折射率11=n ，器件材料是硅，5.33=n ，电介质材料选用43N S i ，其折射率9.12≈n ，在空气和硅器件折射率之间。

当入射光到达空气和抗反射膜界面时，标记为A 的一些光被反射回来，因为它是外反射，所以反射光与入射光相比有180o 的相位变化。

该光波在电介质材料中传播，当到达抗反射膜和器件界面时，除大部分光进入器件外，一些光又被反射回来，标记为B 。

因为23n n >，还是外反射，B 光仍有180o 的相位变化，而且当它从抗反射膜出来时，已经受了2d 距离的传输延迟，d 为抗反射膜的厚度。

其相位差为()d k c 2，这里c k 是电介质材料的波矢量，并且c c π2=k ，式中c λ是光在电介质材料抗反射膜中的波长。

因为2c n λλ=，这里λ是自由空间波长，反射光A 和B 间的相位差是()()d n 2 π22λφ=∆ （为了减少反射光，光波A 和B 必须相消干涉，这就要求两者的相位差必须为 π 或者 π 的奇数倍，于是π2π22m d n =⎪⎭⎫ ⎝⎛λ 或 ⎪⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛=244n m m d c λλ ⋅⋅⋅= 5 ,3 ,1m （ 于是要求镀膜的厚度必须是四分之一镀膜介质波长的奇数倍。
