舞台机械方案舞台机械在现代舞台剧中扮演着重要的角色,它们能够实现舞台上各种精彩的效果,丰富演出的表现形式。
本文将介绍一种先进的舞台机械方案,旨在提供高度自动化和多功能性,以满足不同类型的舞台演出需求。
一、方案概述现代舞台机械解决方案应具备高度的自动化程度,便于操作和控制,并且能够实现各种复杂的舞台效果。
本方案采用先进的电脑控制系统,配备强大的电动驱动装置和精密的传感器,以确保舞台机械的安全性和可靠性。
二、舞台升降机舞台升降机是舞台机械中最基本的部分,用于升降演员、道具和装置。
本方案的舞台升降机采用双轨道设计,能够同时进行上升和下降操作,提高效率。
升降机的运动速度可调,以适应不同演出节奏的需求。
三、旋转舞台旋转舞台是舞台机械中常见的一种,能够实现演员或道具的旋转移动。
本方案的旋转舞台采用电动驱动装置,能够实现平稳的旋转运动。
同时,配备精准的编码器和传感器,实现准确的定位和控制。
四、升降幕布升降幕布被广泛应用于不同类型的舞台演出中,能够实现场景的切换和效果的呈现。
本方案的升降幕布采用高功率电机驱动,具备快速升降和平稳停止的特点。
同时,采用高精度的光电传感器,实现准确的幕布位置控制。
五、灯光效果灯光效果在舞台剧表演中起到至关重要的作用,能够提升舞台效果和氛围。
本方案的灯光系统采用先进的LED灯具,具备丰富的色彩和光线效果,通过舞台机械的旋转和升降,能够实现多样化的灯光变化,增强演出的视觉冲击力。
六、音效设备音效设备是舞台演出中必不可少的一部分,它能够为观众提供身临其境的听觉体验。
本方案的音效设备采用先进的音频处理技术,配备高质量的音箱和调音台,能够实现立体声和环绕音效的输出,使观众沉浸在舞台剧的音乐和声音中。
七、总控制系统为了实现舞台机械各部件的协调运动和效果的精确控制,本方案采用先进的总控制系统。
该系统采用人机界面,操作简便直观,能够实时监测和调整舞台机械的各项参数。
同时,具备故障检测和自动保护功能,提高舞台机械的安全性和可靠性。

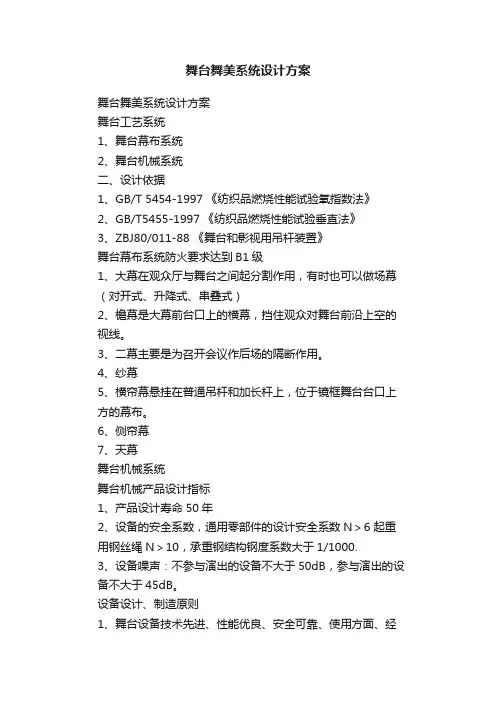

舞台舞美系统设计方案舞台舞美系统设计方案舞台工艺系统1、舞台幕布系统2、舞台机械系统二、设计依据1、GB/T 5454-1997 《纺织品燃烧性能试验氧指数法》2、GB/T5455-1997 《纺织品燃烧性能试验垂直法》3、ZBJ80/011-88 《舞台和影视用吊杆装置》舞台幕布系统防火要求达到B1级1、大幕在观众厅与舞台之间起分割作用,有时也可以做场幕(对开式、升降式、串叠式)2、檐幕是大幕前台口上的横幕,挡住观众对舞台前沿上空的视线。
3、二幕主要是为召开会议作后场的隔断作用。
4、纱幕5、横帘幕悬挂在普通吊杆和加长杆上,位于镜框舞台台口上方的幕布。
6、侧帘幕7、天幕舞台机械系统舞台机械产品设计指标1、产品设计寿命50年2、设备的安全系数,通用零部件的设计安全系数N>6 起重用钢丝绳N>10,承重钢结构钢度系数大于1/1000.3、设备噪声:不参与演出的设备不大于50dB,参与演出的设备不大于45dB。
设备设计、制造原则1、舞台设备技术先进、性能优良、安全可靠、使用方面、经济合理、达到国内先进水平。
2、所有原材料、器件、器材符合国家标准,适合并广泛应用于同类条件的工程,所有材料及部件选用标准化部件及零件,提高产品零部件的互换性,3、所有部件的设计、尺寸和材料应保证其所在正常工作条件下所受应力不会使部件变形、过度磨损或损坏。
4、电器电路安装应符合国家有关标准要求。
5、舞台机械色设计、制造、检验与验收应符合国家现行的有关标准和法规。
6、设备所有材料符合有关标准并具有出厂检验及质量合格证。
三、舞台工艺配置方案说明按照舞台幕布、灯光、布景等的悬挂要求,同时考虑到安装的灵活性和方便性,本设计中,在舞台上空共配置了5道灯光吊杆和2道景幕杆,1、大幕机大幕机组成钢架结构、对开幕导轨、均匀收缩机构,对开牵引装置包括,电动机减速器、制动器等滑轮组件钢丝绳和配件保护装置等对开幕导轨的中间重叠部分不应小于2.2m,控制系统应设置就地操作盘,并于主操作台相连。
舞台机械系统施工方案1. 引言舞台机械系统是舞台设计中不可或缺的一部分,它通过各种机械设备,实现舞台上的升降、旋转、平移等运动效果,为演出提供了必要的支撑和效果展示。
本文档将详细介绍舞台机械系统的施工方案,包括施工流程、安装要点、调试步骤等,旨在确保机械系统的安全性、可靠性和良好的运行效果。
2. 施工流程舞台机械系统的施工流程可分为以下几个步骤:2.1 设计评审与方案制定在施工前,需要根据舞台设计方案进行设计评审,并制定详细的施工方案。
施工方案应包括各个机械设备的布置图、安装图纸、施工进度计划等内容。
2.2 基础施工舞台机械系统的安装首先需要进行基础施工,包括地面的平整、开挖基坑、浇筑混凝土基座等。
基础施工的质量直接影响机械设备的稳定性和安全性。
2.3 机械设备安装根据施工方案,按照机械设备的布置图和安装图纸,进行机械设备的安装。
在安装过程中,需要注意各个设备之间的连接方式、紧固件的选择和安装等细节。
2.4 电气设备安装和接线除了机械设备,舞台机械系统还包括各种电气设备,如电动机、传感器、控制器等。
在安装这些设备时,需要进行相应的接线工作,并进行电气连接测试,确保各个设备正常运行。
2.5 调试与测试安装完成后,需要进行调试和测试工作。
首先进行单个设备的功能测试,然后进行整个舞台机械系统的联动测试。
通过测试,确保机械系统的运行稳定、各项功能正常。
2.6 安全检查和验收最后,在机械系统施工完成后,需要进行安全检查和验收工作。
通过检查各项安全设施的设置是否合理、机械系统运行是否稳定等,确保施工质量和安全性。
同时,还需要进行系统的技术验收和运行演示,以满足设计要求。
3. 安装要点舞台机械系统的安装过程中,需要注意以下几个要点:3.1 设备选择与质量在选择机械设备时,要考虑设备的品牌、质量和性能,并根据实际需求进行选择。
尽可能选择具有可靠性高、维护简单等特点的设备,确保施工后的机械系统能够长期稳定运行。
3.2 安全性考虑在机械设备的安装过程中,要考虑设备的安全性。
第四章技术方案一.系统配置方案说明1、工程概况:长安大学体育馆是召开重要会议,举办篮球、排球、乒乓球、羽毛球等体育赛事、宣传活动及文艺演出的场所。
扩声系统的设计要充分考虑广场本身的实际使用功能,即要有自己的特色,又要符合科学规律和先进的系统设计思想,按照扩声为主、建声为辅的原则,电声系统设计要与体育馆建筑声学设计紧密配合,使电声与建声完美结合,保证声音良好还原和再现,满足实际使用需要。
本体育馆的扩声系统设计思想、手段和方法要具有先进性和实用性,设备要采用技术含量高、能够体现当前最新科技水平的产品,扩声系统的声学特性指标按照长安大学育馆提供的技术要求,加我们得知的有关数据;并结合我公司以往类似工程的经验,我们可以确定合理有效的设计思路。
2、馆场照明技术要求:1.主要技术参数:水平照度(场地地面):1500Lx垂直照度(主摄像机方向):1000Lx水平照度均匀度:U1二Emin/Emax>0.5U2二Emin/Eave>0.6垂直照度均匀度:U1二Emin/Emax>0.4U2二Emin/Eave>0.5光源色温:6000K>Tk24000K显色指数:Ra285观众席水平照度:375Lx观众席垂直照度:250Lx贵宾席水平照度:750Lx贵宾席垂直照度:500Lx眩光限制质量等级:眩光指数V50光源使用寿命:上6000小时2.设计思路:2.1照度标准:现行国家规范及国家体委的相关标准对各种运动场地的照度指标均有相关的要求,这取决于每种体育项目的特点、所需要的运动空间及运动速度,同时还要考虑使用者的比赛规格和技术难度等因素。
现代体育馆还要充分考虑彩色电视转播的技术要求。
按国标要求,正式比赛时不同的运动项目的照度范围为350~1000Lx。
本馆提出的照度标准略高于国家标准,这是基于以下两点考虑:(1)满足重大比赛的彩色电视转播的要求;电视摄像机需要的最佳垂直照度为800~1000Lx。
会议中心舞台机械方案会议中心机械方案会展中心不仅作为会议场所,而且从功能上要尽可能有多样性。
既要满足专业演出的需要,还要满足各类会议、电视拍摄录像及现场直播的功能要求。
我公司专业设计、生产、安装舞台设备,根据专业需要、时代要求、功能特点,我们对舞台设备的配置做如下设计方案供领导参考。
舞台机械系统设计方案台上机械是在舞台台面以上,其下方允许人员长期停留的,为舞台灯光、布景、幕布及表演区域的分割提供操作载体的悬吊机械设备。
(一)台上机械的基本类型一般地,舞台内从台口线到天幕分布着以下几种机械设备:大幕机、幕类吊杆、二道幕机、灯光吊杆等。
前沿幕、大幕机、分布于舞台台口区域,大约占去舞台进深2m左右;边沿幕杆、灯光吊杆按表演区景区、天幕区的划分排布,景区进深一般为2m—3m;景物吊杆一般分布于各个景区,均匀排布,间距最小不超过250mm。
此外,舞台的天幕灯区分布着2—3道灯光吊杆,距天幕距离约为3m—4m,天幕框也可以用幕布吊杆悬吊,作上下升降运动。
(二)台上机械的技术特点由于台上机械设备大多为悬挂设备,平时使用时,人员在其下方停留时间长,所以台上机械的安全性尤为重要;其次,台上机械的动力机构及中间传动滑轮安装于两侧天桥或是栅顶,机械设备的运动易引起舞台空间的共振,所以台上机械的振动和噪声也应得以控制。
鉴于以上两点,台上机械有着它特殊的技术要求,具体说来,主要有以下几点:1、悬吊部件。
(与承受悬吊负荷的机器相连的部件,如钢丝绳、链条)在设计中的安全系数不低于10,单股钢丝绳额定强度必须不小1100N/mm2。
2、丝绳在卷进饶出滑轮或是卷筒时,钢丝绳与绳槽的方向线偏角不小超过2。
3、滑轮名义直径(钢丝绳实际中心之间的距离)必须不小于钢丝绳直径的20倍;滑轮必须带有可靠的防脱槽的机构。
4、对于利用摩擦驱动的对重曳引方式来说,曳引轮的名义直径(钢丝绳缠绕一圈绳实际中心之间的距离)必须不小于钢丝绳直径的40倍,曳引轮绳槽的形状推荐使用当量摩擦系数较大的带切口的楔行槽。
舞台机械系统设计方案1. 引言本文将详细介绍舞台机械系统设计方案。
舞台机械系统是现代舞台表演的重要组成部分,其作用是提供舞台上演员和表演物件的移动和变化效果。
为了达到良好的舞台效果,舞台机械系统需要具备稳定性、安全性和灵活性。
2. 设计目标舞台机械系统设计的主要目标是实现以下功能:1.演员和舞台道具的准确移动和定位。
2.快速、安全地调整舞台布景。
3.提供符合剧目需求的动态舞台效果。
4.提供舞台灯光、音响等设备的整合。
为了满足这些目标,设计方案将包括机械结构设计、控制系统设计和安全保护措施设计。
3. 机械结构设计舞台机械系统的机械结构设计主要包括舞台、舞台转台、升降台和吊杆等组成部分。
3.1 舞台设计舞台应具备足够的空间容纳演员和表演物件,并具备稳定的承重能力。
舞台地面应采用防滑材料,以保证演员的安全。
此外,舞台的侧面应设计各种固定支架,用于固定灯光、音响等设备。
3.2 转台设计舞台转台用于实现舞台上大型道具、演员的旋转和平移。
转台应具备平稳运行、定位准确的特点。
为了保证转台运行的平稳性,可以采用液压驱动系统,确保转台的加速度和减速度均匀。
3.3 升降台设计升降台用于控制舞台高度的变化,以适应不同剧目的需要。
升降台应具备高度调节精确、运行平稳的特点。
采用液压升降系统可以实现高度的精确控制。
3.4 吊杆设计吊杆用于悬挂灯光、音响等设备,并实现其高度和角度的调整。
吊杆应具备稳定承载能力和灵活调整的特点。
采用电动升降系统和旋转系统可以实现吊杆高度和角度的实时调整。
4. 控制系统设计舞台机械系统的控制系统设计是保证机械结构正常运行和舞台效果准确呈现的关键。
控制系统应实时监测各个机械部件的状态,包括位置、速度和运行状态等,并根据剧目需求进行控制。
主要的控制系统设计方案如下:1.使用PLC控制器进行整个舞台机械系统的协调控制。
2.通过传感器实时监测机械部件的运行状态,并传输数据给控制系统。
3.设计人机界面,提供舞台控制的图形化界面,方便操作员进行控制和监测。
舞台设备工程方案一、项目概述舞台设备工程是指为满足剧场、演出、展览等活动的需要,采用先进的技术和设备,通过设计、制作、安装、调试等一系列工程措施,打造出具有良好使用性能和观赏效果的舞台设备系统。
本方案为某大型剧场项目提供舞台设备工程方案,包括灯光、音响、舞台机械、舞台幕布等设备系统。
二、项目要求1. 设计要求(1)舞台设备系统应满足各类演出、表演及展览活动的需要,包括音乐会、歌剧、话剧、舞蹈、演唱会、展览等各种类型的演出活动。
(2)设备系统应具备高度的灵活性和可塑性,能满足不同类型、不同规模的演出需求。
(3)舞台设备系统应能够支持多种业态和多种技术要求的演出,包括传统舞台表演、现代舞台表演、影视演出、多媒体演出等。
2. 布局要求(1)舞台设备应布局合理、稳定、统一,满足演出活动对于视觉效果、空间利用和工作流程的要求。
(2)设备安装要求可靠、牢固,保证演出过程中的安全和稳定。
三、设计方案1. 灯光系统设计(1)根据舞台布景和演出要求,设计灯光系统,包括主灯、特技灯、辅助灯等灯光设备。
(2)采用先进的调光、变色、动态效果控制技术,实现对光线的精准控制和特效展现。
(3)设计适合不同类型演出的灯光布置方案,满足不同演出活动对于光影效果的需要。
2. 音响系统设计(1)根据剧场空间、音响传播特性和演出需求,设计音响系统,包括主音箱、次音箱、低音炮、调音台、处理器等设备。
(2)采用全数字化音频处理技术,实现音频信号的高保真传输和准确调控。
(3)设计多通道的声学布置方案,实现音响效果的全方位覆盖和立体感。
3. 舞台机械设计(1)设计舞台机械系统,包括舞台升降系统、旋转舞台、升降平台、轨道系统等设备。
(2)采用先进的传动、控制技术,实现对舞台装置的精准、平稳、静音控制。
(3)设计安全保护措施,保障演出过程中的人员和设备安全。
4. 舞台幕布设计(1)根据活动需求,设计舞台幕布系统,包括纱幕、帷幕、舞台背景幕等。
(2)设计多种功能、多种形式的幕布,满足不同演出活动对于舞台装饰和背景呈现的需求。
余姚市马渚镇文化中心装饰装修工程舞台机械、灯光、音响专项施工方案编制人:审核人:审批人:编制单位:xxxxx有限公司编制日期:年月日舞台机械、灯光、音响专项施工方案第一节舞台机械一、舞台机械设计技术说明(一)、设备配置一览表剧院采用镜框式箱形舞台结构。
剧院主舞台建筑台口宽度为13m,高度初定7.6m,台塔宽23m~35m,进深11m。
主舞台上空配置了部分灯光吊杆和电动吊杆,可完全满足会议、演出对挂景和挂灯的要求。
总的来说,从硬件设施上,剧院已完全具备了进行各类演出的条件。
大幕是用来分隔舞台与观众厅的第一道幕,一般在演出始末使用。
这里配置的大幕机能够实现大幕水平方向启闭台口的功能。
二幕机设置在主表演区,是在独(或多)幕多场剧目中,带动二幕切换场次的设备。
设置于主舞台上部的11道电动吊杆,用于提升布景、各种幕布、二道幕和吊挂灯具等。
吊杆配备高精度编码器,通过PLC控制实现高精度任意定位功能。
主舞台上配置了6道灯光吊杆,充分满足主舞台区演出的灯光要求。
(二)、机械设备规格1)前檐幕吊杆、景吊杆设置于主舞台上部,用途广泛,既可用于提升布景、各种幕布、二道幕等,也可以吊挂灯具、参与演出等。
电动吊杆由下列部分组成:双杆杆体吊杆;卷扬系统,包括电动机、减速器、双制动器、卷筒、滑轮组件、钢丝绳和配件等;保护装置,行程限位装置、松乱绳检测、过流保护等。
控制系统要求采用计算机可编程控制器,可以在操作台上控制,能实现全行程位置控制。
在操作台(盘)上能设定位置(行程),并具有运动状态和定位显示以及记忆存储等功能。
在操作台(盘)上设有上升、下降和紧急停车按钮和单独的操纵杆等。
技术参数数量:1+11道宽度:15.5m,5吊点行程:13m速度:0.3m/s载荷:5kN功率:3kW2)灯光吊杆灯光吊杆设置于主舞台上部,专用于吊挂舞台灯具。
灯光吊杆由下列部分组成:单层挂灯杆体及2个收线筐;卷扬系统,包括电动机、减速器、双制动器、卷筒、滑轮组件、钢丝绳和配件等;保护装置,行程限位装置、松乱绳检测、过流保护等。
武警报告厅舞台机械幕布设计方案武警报告厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要,鉴于报告厅的实际情况,在设计载荷允许的范围内,在舞台上放设置与实际建筑相适应的机械设备,尽量满足会议和中小型文艺演出需要。
机械设备采用国产著名品牌,以保证设备安全、可靠。
根据剧场的实际情况和使用情况合理布置电动吊杆,其中电动吊杆12道,每根吊杆承重400Kg;灯光吊杆8道,每根吊杆承重600Kg,来进行设计。
一、设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规范》(舞台机械部分)《剧场建筑设计规范》JGJ57—2000《建筑设计防火规范》GBJ16—87(1997年板),《舞台影视用吊杆装置》ZBJ8011—88《剧场舞台用大幕机械装置》ZBJ80017—89《舞台电动单点吊机》WH/T0102—1996《钢结构设计规范》GB17—1988《起重机设计规范》GB3811《起重机机械安全规范》GB6067《起重机械验收规范和程序》GB5906《供配电系统设计规范》GB50052—1995《低压配电设计规范》GB50054—1995《通用用电设备配电设计规范》GB50055—1993《电力装置的绝电保护和自动装置设计规范》GB50062—1992《电力工程电缆的设计规范》GB50217—1994《接地装置施工及验收规范》GB50160—1992《电缆线路施工及验收规范》GB50168—1992《电气装置安装工程施工及验收规范》GBJ232二. 设计概述舞台机械作为一种非常专业的领域,非常讲究工艺设计和技术要求。
以确保设备功能的完美以及使用的安全和可靠。
建筑设计必须为舞台设计提供足够的空间尺度,满足台上机械布置。
同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。
舞台机械设计不仅要满足舞美及舞台其它设备的布置要求,而且还要满足所有舞台设备的安装、检修、操作等使用要求。
本方案中舞台台上机械主要要由根据甲方提示:电动吊杆、数字变频拉幕机、电动变频二幕。
2023-11-28•项目背景与目标•舞台机械设计方案•电气控制系统设计方案目录•安装调试与验收方案•培训与维护保养计划•项目预算与投资回报分析项目背景与目标项目背景介绍剧院概况本剧院为大型综合性剧院,拥有宽敞的观众席和舞台空间,需满足各类文艺演出需求。
舞台机械设备现状目前剧院舞台机械设备陈旧,运行效率低下,无法满足现代演出需求。
设备功能需求舞台机械设备运行过程中需保证演员和观众的安全,设备应具有完善的安全保护装置和紧急停车功能。
安全性能需求控制系统需求舞台机械系统需求分析保证演出安全实现智能化控制提高舞台机械设备运行效率设计目标与原则舞台机械设计方案03舞台高度调节01舞台尺寸规划02舞台分区设计舞台布局规划机械设备选型及配置01020304电动吊杆舞台灯光设备音响设备舞台幕布系统防坠落保护防火措施电源安全紧急疏散通道安全防护措施设计电气控制系统设计方案控制中心设计信号传输方式安全保护机制电气控制系统架构电机选型根据舞台机械设备运行需求,选用高效、节能的电机,确保设备平稳运行。
变频器配置配置变频器,实现对电机的无极调速,提高设备使用灵活性。
传感器及检测元件选用高精度、高稳定性的传感器和检测元件,实现对舞台机械设备的实时监测和精确控制。
主要电气设备选型及配置01自动化控制02远程监控03智能调度智能化控制技术应用安装调试与验收方案设备安装流程安排设备清点与检查01设备定位与安装02电气接线与调试03调试方法及步骤说明单机调试问题处理与改进验收标准根据国家相关标准和设计要求,制定详细的验收标准。
验收标准应包括设备性能参数、安全性能、外观质量、使用功能等方面。
要点一要点二验收程序验收程序应包括预验收、正式验收和整改验收三个阶段。
预验收是在设备安装调试完成后进行的初步检查,主要检查设备安装是否符合设计要求、是否存在安全隐患等;正式验收是在预验收合格后进行的全面检查,需对设备的各项性能指标进行测试和评估;整改验收是在正式验收提出问题后进行的问题整改情况检查,确保问题已得到妥善解决。

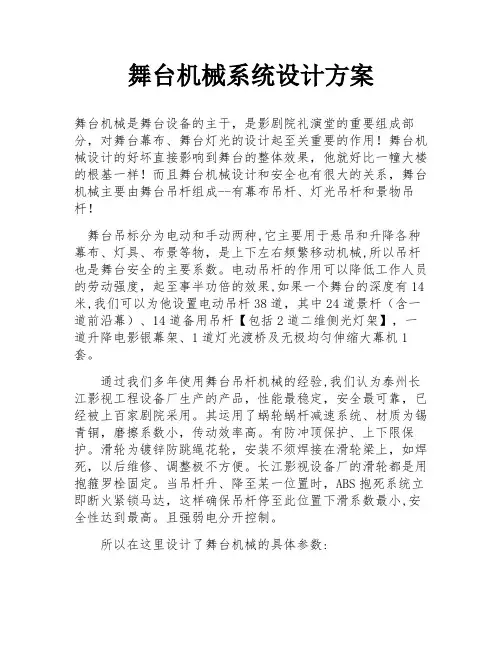

舞台机械系统设计方案舞台机械是舞台设备的主干,是影剧院礼演堂的重要组成部分,对舞台幕布、舞台灯光的设计起至关重要的作用!舞台机械设计的好坏直接影响到舞台的整体效果,他就好比一幢大楼的根基一样!而且舞台机械设计和安全也有很大的关系,舞台机械主要由舞台吊杆组成--有幕布吊杆、灯光吊杆和景物吊杆!舞台吊标分为电动和手动两种,它主要用于悬吊和升降各种幕布、灯具、布景等物,是上下左右频繁移动机械,所以吊杆也是舞台安全的主要系数。
电动吊杆的作用可以降低工作人员的劳动强度,起至事半功倍的效果,如果一个舞台的深度有14米,我们可以为他设置电动吊杆38道,其中24道景杆(含一道前沿幕)、14道备用吊杆【包括2道二维侧光灯架】,一道升降电影银幕架、1道灯光渡桥及无极均匀伸缩大幕机1套。
通过我们多年使用舞台吊杆机械的经验,我们认为泰州长江影视工程设备厂生产的产品,性能最稳定,安全最可靠,已经被上百家剧院采用。
其运用了蜗轮蜗杆减速系统、材质为锡青铜,磨擦系数小,传动效率高。
有防冲顶保护、上下限保护。
滑轮为镀锌防跳绳花轮,安装不须焊接在滑轮梁上,如焊死,以后维修、调整极不方便。
长江影视设备厂的滑轮都是用抱箍罗栓固定。
当吊杆升、降至某一位置时,ABS抱死系统立即断火紧锁马达,这样确保吊杆停至此位置下滑系数最小,安全性达到最高。
且强弱电分开控制。
所以在这里设计了舞台机械的具体参数:A、景物吊杆技术参数如下:电机功率:2.2KW吊点数:4个升降速度:0.27m/s杆体长暂定:16米电机转速:1400转/分速比为:40:1提升荷载为:400KG杆体为钢管控制方式:点控该型吊相具有上下限位,冲顶保护装置。
制动形式:蜗轮、蜗杆自锁,电磁抱闸。
噪音≤45dB.吊杆杆体用两根Φ50黑铁管焊接成吊杆,中间接头内衬钢管。
最后均刷防锈漆两遍,外层喷黑色油漆。
B、灯光吊杆技术参数如下:电机功率:3KW 吊点数:4个升降速度:0.18m/s杆体长暂定:14米电机转速:1400转/分速比为:50:1提升荷载为:600KG杆体为?50黑铁管吊杆控制方式:点控该型吊杆具有上下限位,冲顶保护装置。
舞台机械系统施工方案舞台机械系统是指舞台上用于实现各种舞台效果的机械设备,包括舞台床、吊杆、轨道、电机及相关控制系统等。
舞台机械系统的施工方案是指在舞台机械系统的设计、制造和安装过程中所需要做的各项准备工作和具体操作步骤。
施工前的准备工作包括:1.根据舞台设计方案进行舞台机械系统的设计,确定机械设备的类型、数量、尺寸和配置方案。
2.订购所需的机械设备,并对其进行验收和测量,确保设备符合规格和质量要求。
3.制定详细的施工计划和进度表,确保施工过程可以按时完成。
4.配置所需的施工材料和工具,包括螺丝、螺帽、螺母、钢丝绳、吊钩、润滑油等。
5.确定各项施工任务的负责人和施工班组,明确各自的职责和工作内容。
施工步骤如下:1.搭建舞台床:按照设计方案和尺寸要求,将舞台床的各个部分进行组装和安装。
首先搭起底层框架,然后安装舞台面板和栏杆,最后安装楼梯和可伸缩台口。
2.安装吊杆系统:根据设计要求和施工计划,将吊杆系统的支架、吊杆和吊装设备进行安装和调试。
首先安装吊杆支架,然后将吊杆和吊装设备挂在吊杆上,最后对吊杆系统进行测试和调整。
3.铺设轨道系统:根据舞台布置和移动要求,将轨道系统的轨道、滑车和传动设备进行安装和调试。
首先铺设轨道,然后安装滑车和传动设备,最后对轨道系统进行测试和调整。
4.安装电机和控制系统:将电机和相关的控制设备进行安装和调试。
首先安装电机和控制设备,然后进行电源和控制线路的连接,最后对电机和控制系统进行测试和调整。
5.进行机械系统联动测试:对舞台机械系统进行全面联动测试,包括各个机械设备之间的协调运动和相互配合。
通过测试,确保机械系统的运行平稳、安全可靠,并满足设计要求和舞台效果的需要。
6.进行维护和保养工作:根据机械设备的使用要求和保养手册,进行定期的维护和保养工作。
包括设备的清洁、润滑、紧固、检修等。
7.编写机械系统施工记录和使用手册:根据施工过程和测试结果,编写机械系统的施工记录和使用手册,包括设备的安装和调试过程、工作原理和注意事项等。
舞台机械系统施工方案1. 引言舞台机械系统是现代舞台技术的重要组成部分,通过机械装置实现舞台上多样化的动态变化。
本文档旨在介绍舞台机械系统施工方案,包括系统概述、施工步骤、安全考虑和质量控制。
2. 系统概述舞台机械系统由多个子系统组成,包括舞台升降装置、幕布控制系统、灯光悬挂系统等。
系统的主要功能是根据演出的需要实现舞台上各种变化和效果。
2.1 舞台升降装置舞台升降装置是机械系统中最重要的部分,它能够实现舞台的高低变化,以适应不同演出的要求。
升降装置应具有稳定可靠、运行平稳的特点。
2.2 幕布控制系统幕布控制系统用于控制舞台上各种幕布的展开、卷帘和运动。
系统应具备精确控制、静音运行和高效率的特点。
2.3 灯光悬挂系统灯光悬挂系统用于悬挂和调整舞台上的灯光设备,以实现灯光效果的变化。
系统应具备稳定可靠、快速准确定位的特点。
3. 施工步骤舞台机械系统的施工需要按照一定的步骤进行,以确保系统的安全性和可靠性。
3.1 设计方案确认在施工开始之前,要对舞台机械系统的设计方案进行确认,包括各个子系统的整体布局和装置的位置。
设计方案确认需要与设计师和其他相关人员进行沟通和协商。
3.2 材料准备和采购根据设计方案,准备所需的各类材料和设备,并进行采购。
材料和设备的选择要符合相关标准和要求,确保施工质量。
3.3 设备安装和调试按照设计方案和施工图纸进行设备安装,在安装过程中要保证每个设备的正确安装和连接。
完成安装后,进行设备的调试和测试,确保其正常运行。
3.4 系统整体测试在设备安装和调试完成后,进行系统整体测试。
测试内容包括各个子系统的运行测试、控制系统的稳定性和精度测试等。
测试结果应符合相关标准和要求。
3.5 系统调试和优化根据系统整体测试的结果,对系统进行调试和优化。
调试和优化包括对各个子系统的参数进行调整和优化,以确保系统的稳定性和性能。
3.6 系统验收在系统调试和优化完成后,进行系统的验收测试。
验收测试包括对系统的各项功能和性能进行测试,确保系统满足设计要求和使用需求。
舞台机械系统设计方案舞台机械系统是指舞台上所有机械设备的集合。
它包括开通舞台,背景的打开和关闭,物体和演员的上升和下降等。
舞台机械系统的设计方案非常重要,因为一个好的方案可以提高工作效率,同时还可以保证演出节目的顺利进行。
首先,一个完整的舞台机械系统需要细致的设计方案。
这个系统需要能够满足各种不同类型的演出要求,并且还需要具备足够的安全保障。
在设计方案中,需要考虑到各种机械设备的使用频率,其移动速度以及承受力等因素。
其次,一个好的舞台机械系统需要有一个高效的控制系统。
这个控制系统可以通过编程方式实现,以确保演出的顺利进行。
同时,也需要考虑到演出现场的空间,以及演员和工作人员的安全问题。
在进行舞台机械系统设计方案的时候,需要考虑到所有可能出现的问题,以确保该系统能够完全符合演出要求。
例如,一个机械设备的错误操作或者故障可能会对演出产生严重的影响,这需要在设计中考虑到方案的优化。
舞台机械系统的设计方案还需要考虑到成本和可行性问题。
这个系统不仅需要实现功能,还需要在合理的成本范围内,并且需要在现有空间的基础上进行设计。
这需要对于可行性进行充分评估。
最后,可以总结出舞台机械系统设计方案应该遵循以下几个原则:1. 需要充分考虑演出的要求,确保舞台机械系统可以完全满足。
2. 需要以安全为第一原则,采用可靠的安全保障措施。
3. 控制系统需要高效稳定,程序需要可靠、简单易懂。
4. 设计方案需要遵循可行性和成本合理原则。
总的来说,一份好的舞台机械系统设计方案需要深入了解演出的要求,并且以安全和性能为优先考虑因素。
同时,详细的方案细节要求以及严密的验收措施也是必不可少的。
只有这样,才能保证演出的成功进行。
售后承服务承诺我公司为本项目下售后服务的各项内容等特此承诺:售后服务:(1)提供全新的产品,其产品符合国家有关认证标准及安全规定。
保质期一年,常年备有主机易损配件,能及时处理、替换损坏的部件,同一硬件一个月内连续多次出现同一故障,供货商须无偿更换同一档次设备。
实行“三包”;(2)免费送货上门安装调试;(3)接到故障通知后24内到达现场维修并在48小时内解决问题。
在规定时间内不能解决问题的设备,提供相同档次的设备给用户代用;(4)终身维修;(5)负责采购操作人员的免费培训;(6)质保期内,免费定期上门保养(检查、清洁、加油、调整);(7)提供完整的系统各设备安装、调试、操作、使用、控制和维护手册等详细技术资料及图纸。
公司介绍XXXX舞台设备科技有限公司,是由上海光耀照明电器厂改制组建的,上海光耀照明电器厂是电影、电视舞台照品开发、生产制造、照明工程设计和施工于一体。
六十年代末,光耀厂成为国产电影、舞台灯具的开创企业,而后又陆续开发成功了电视照明器材,是全国影视舞台灯具品种最齐全、质量最佳的企业。
影视、舞台四大系列灯具曾获得国家银质奖。
自八十年代起,随着文化事业的发展,本厂开始承接电视演播室及舞台设备工程设计和施工。
为推进现代制度改革,1997年光耀厂改制为上海光耀照明有限公司。
下设:上海光耀调光设备有限公司,上海光耀照明工程公司、等分支六户,由于体制改革,原上海光耀调光设备有限公司后更名:XXXX调光设备有限公司现更名为:XXXX舞台设备科技有限公司,并采取强强联合的方针,与上海江南造船厂横向联合。
利用老牌国有企业技术支持,专业制造大型舞台机械设备。
XXXX舞台设备科技有限公司企业精神:务实、创新、开拓、进取。
企业宗旨:科技领先,以诚为本,以质量为基础。
经营策略:以服务创品牌,以品牌求发展,优势互补,利益共享。
工作方针:最合理价格,最优服务,最完善员工培训,最专业管理团队。
服务理念:以客为先,服务为本,解客户之忧为已任,视客户满意为目标。
XXXX舞台设备科技有限公司是专门承接大、中型舞台、各类演播厅及体育场馆等娱乐场所灯光音响视听工程及舞台机械工程的设计和施工,近年来,承接了浦东文化馆剧场、上海艺海大厦、桂林漓江剧院等多项市重点工程项目的舞台机械、灯光照明、音响工程的设计、安装调试,获得各方用户的好评。
本公司在新世纪将努力发挥自己的特长,保持本公司在影视、舞台领域方面的优势,更好的为广大新老客户提供一流的质量、一流的设备、一流的服务。
为繁荣文化演出事业作出我们应有的贡献。
营业执照税务登记证组织机构代码证理事会员证资质证书资质证书荣誉证书荣誉证书质量体系认证书吊杆检测报告:幕布检测报告:产品介绍舞台机械系统前言舞台机械是为了保证最佳演出效果而采用的机械装置。
舞台机械分为上部机械与舞台下部机械。
舞台上部机械包括:音响反射板、防火幕、台口幕、布幕吊杆、灯光吊杆、灯光吊笼、柱光架、舞台口、吊点机、大幕拉幕机、电影宽银幕等。
下部机械包括:升降乐池、升降台、滑台、车台、转台等。
舞台机械系统配置:舞台机械技术方案说明科学技术的发展极大地促进和丰富了舞台美术和演出手段。
近代的剧场在舞台引进了许多先进的科学;数字式调光台、数字式灯具、变频式电动吊杆、阻燃式幕布、液压式移动和升降舞台……俄罗斯著名导演爱森斯曾把剧场比作“演出的机器”,这是很形象的。
吊杆是平行台口的悬挂用水平横杆,供悬挂各种幕布、景片、灯具等用。
它通过滑轮系统和不同的传动方式来调整起落高度。
一般分为手动和电动两类。
随着科学技术广泛在舞台机械上的应用,近期新建和修建改造的剧场中吊杆普遍采用电动吊杆,甚至变频式带触摸屏控制。
电动吊杆的电机一般安装在天桥上或栅顶上。
这样噪声干拢小。
上层天桥一般设行程上下开关和和一个极限修护开关(冲顶保护),操作台设备在二层天桥上,操作人员可以直观吊杆上下行程。
根据需要可以使几组或几十组吊杆同时,同步升降,把整场景吊升,这是以往靠手动无法做到的。
采用电动吊杆还有可能使吊杆间距减少,在不太深的舞台中可增设许多吊杆(如美国大都会剧院在25M深舞台上安装了100道布景和8道灯光吊杆,吊杆间距仅14cm),增加了演出场景的选择性。
根据中华人民共和国行业标准剧场建筑设计规范JGJ57—2000景杆间距可20cm—30cm。
舞台机械系统是比较复杂,特殊的演艺机械设备,系统的可行性,可靠性和安全性是设计和施工过程中最重要环节。
我公司在工艺设计,设备制造,安装过程中严格按照行业设计规范,可靠性标淮,系统部分关键部位甚至高于标准要求,使设备有长期稳定的工作能力,确保全套系统安全,可靠。
一、本项目设计依据;依据剧场要求,参照现行的国家准,规范进行设计。
《镜框台口箱型舞台的基本要求》《剧场设备配置规范》(舞台机械部分)《剧场建筑设计规范》JGJ57-2000 J67-2001《建筑设计防火规范》GBJ16-87(1997年版)《乐池升降设备》ZB J83 009-89《舞台升降台》ZB J83010-89《机械设计手册》《起重机设计规范》GB 6067-85《起重机机械安全规范》GB50052-95《剧场建筑设计规范》国家行业标准JGJ57-2000《民用建筑电气设计规范》国家行业标准JGJ-T16-92《高层民用建筑设计防火规范》国家行业标准GB50045-95《舞台和影视用品吊杆装置》ZB J80 011-88《剧场舞台用大幕机械装置》ZB J80 017-89《舞台电动单点吊机》WH/T0102-1996《舞台升降式刚性防火幕》WH0101-1996二、设计原则1.舞台设备应技术先进、性能优良、安全可靠,使用方便、经济合理,达到国内先进水平。
2.所有原材料器件器材符合中国国家标准,为同类产品中最好的,适合并广泛应用于类似条件的工程;关键部件元气件及控制系统采国产独资或进口产品。
所有材料及部件尽量选用标准化部件及零件或设备制造厂家产品通用标准件,提高产品零部件的互换性。
3.电器电路安装应符合中国国家标准要求。
4.舞台机械的设计制造检验与验收应符合中国现行的有关标准和法规。
5.设备所用材料符合有关标准并具有出厂检验及质量合格证。
6.设备零部件的制造工艺是高质量的,所有制造机械加工焊接组装布线试验及其它工作,均由经过培训的,有经验的技术工人或专业人员承担完成。
7.所有设备均为成熟的,已被广泛使用的,合格的产品。
8.所有设备将设计成便于工地现场组装,维修工艺简单;机械电器控制有合理的分组,以减少安装周期;所有产品发货前均在厂内预试验,产品出厂合格率为100%9.所有设备和装置均满足相应的安全标准和操作规程,符合安全卫生,环保要求。
保证用户在安全工作环境下使用和维修设备。
10.设备的安全系数:零部件的设计安全系数n > 6;起重用钢丝绳n > 10;承重钢结构刚度系数大于1/1000。
11.设备噪音:不参与演出的设备不大于60db,参与演出的设备不大于50db。
三、建筑工艺参数根据建筑结构形式,结合本舞台功能的使用要求,采用国内传统的大舞台结构配置方案,即由主舞台、左、右侧舞台三部分组成的舞台主体。
基本工艺参数:台口高度尺寸8m台口宽度尺寸:12m主舞台深:14m四、机械设备舞台台上设备是满足演出功能必不可少的设施,包括各种布景吊杆、灯光吊杆、电动对开二道幕等舞台机械专用吊挂设备。
其配置形式和功能简述如下:在主舞台的上方区域,共配置1道大幕,1道二道幕,1道纱幕8道灯光吊杆,8 道幕杆,2道景物吊杆。
用于提升布景、吊挂边檐幕和二道幕,也可吊挂灯具和参加演出活动的道具等。
吊机采用定速形式,可编程定点定位控制,吊杆机以不同重量、不同行程配置,同步或不同步运行。
吊杆机设有超程、超载等保护装置,确保运行可靠、安全。
天幕吊杆设置于主舞台的最后端,用于吊挂天幕。
设置1台。
舞台机械设备功能描述一、变频调速对开大幕(1套)变频调速大幕是舞台大幕的一种形式,实现大幕开合。
可根据剧情调整快、慢,增强了舞台演出的艺术性。
大幕驱动机构,安装方便、重量轻、功率小、动作灵活,电动调速,采用华为公司可调速控制,重复操作反应速度快,具有手动操作部份,是舞台大幕中的理想驱动机械。
1、设计说明A、大幕导轨:大幕导轨分段制作,安装时螺栓联结,每节采用钢结构架为骨架,方管为导轨,导轨平直,保证滚轮运行平移。
B、驱动机构:对开采用钢丝绳闭环牵引机构,同时可实现电动手动两种操作,驱动机构包括以下组件:C、优质电动机:p=1.1kw,实现调速范围大,调速平移、可靠。
D、减速器:选沪产针摆减速器KWD1.1-3-1/29C、卷筒:采用槽式卷筒,不背绳,保证钢丝绳传动平移。
E、手动操作机构:用于断电情况下手动开合幕的操作机构。
F、驱动机构及控制台安装在舞台台面边侧。
2、安全措施:A、有结构件,标准件设备的设计均符合JGJ57-2000及《机械手册》相关要求。
B、钢丝绳选择4.2NAT6*19+NF1770。
保证在最大载荷同时又在最大加速度下钢丝绳安全系数大于9。
C、电器自带制动电阻,保证停止稳定、可靠。
D、行程开关起过载保护:在大幕对开幕导轨的两端及配重导轨的上下两端各装三个行程开关,一个极限保护开关。
行程开关选择为带有强制断开功能限位开关,其有效强制断开功能能够保证大幕的对开到位后电气断开。
另外,万一电器部件失灵引起电机负载过大使之断电,停止工作。
3、主要组成部件:大幕导轨、对开收缩机构、对开驱动组件(含电动机、减速器、卷筒、手动操作机构等)、钢丝绳和配件。
4、主要技术参数电机P=1.1kw开减速器KWD1.1-3-1/29对开调速范围V=0.10-1.2m/s大悬吊幕布重量:小于等于400Kg最大拉力:1500N噪声:<50db5、维修要点:见相关产品使用说明书6、控制方式:采用无级调速电器可实现软起、软停、无冲击的运动、现场独立控制方式。
有手动装置,停电状态下可人工操作。
二、电动吊杆;(25套)电动吊杆设置于主舞台上部,是舞台上使用最多的悬吊设备。
用于提升各种软景幕布,二道幕边檐幕和会标等。
可直接参与演出,多层次快速变换布景,同时根据演出需要也可以吊挂灯具。
可按设定位置、场景运行,多台电动吊杆同步运行。
1、电动吊杆:25道 ,2、技术参数:A、布景载荷:400kg 速度:0.30m/sB、灯光杆载荷:600kg 速度:0.20m/sC、行程:18 米D 、定位精度:≤5㎜E、运行噪音:≤40dbF、吊点数:4吊点3、结构特点驱动形式采用电动卷扬(不带配重)的方式,能实现4-10吊点,同时有有压绳超载可调保护装置,保证了吊杆平直,而且该吊杆具有承载大、速度快、定位精度高及双制动器制动可靠等特点。
电动机采用三相交流电动机。
