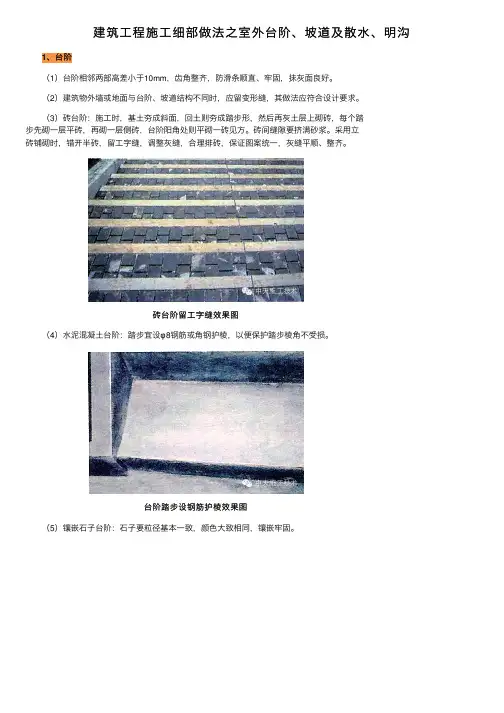

建筑⼯程施⼯细部做法之室外台阶、坡道及散⽔、明沟1、台阶（1）台阶相邻两部⾼差⼩于10mm，齿⾓整齐，防滑条顺直、牢固，抹灰⾯良好。

（2）建筑物外墙或地⾯与台阶、坡道结构不同时，应留变形缝，其做法应符合设计要求。

（3）砖台阶：施⼯时，基⼟夯成斜⾯，回⼟则夯成踏步形，然后再灰⼟层上砌砖，每个踏步先砌⼀层平砖，再砌⼀层侧砖，台阶阳⾓处则平砌⼀砖见⽅。

砖间缝隙要挤满砂浆。

采⽤⽴砖铺砌时，错开半砖，留⼯字缝，调整灰缝，合理排砖，保证图案统⼀，灰缝平顺、整齐。

砖台阶留⼯字缝效果图（4）⽔泥混凝⼟台阶：踏步宜设φ8钢筋或⾓钢护棱，以便保护踏步棱⾓不受损。

台阶踏步设钢筋护棱效果图（5）镶嵌⽯⼦台阶：⽯⼦要粒径基本⼀致，颜⾊⼤致相同，镶嵌牢固。

镶嵌⽯⼦台阶效果图（6）室外青⽯条台阶：⽯条要求规格统⼀，⾊泽⼀致，施⼯时要灰缝⼀致，排列整齐，砌筑牢固。

⼏种室外台阶效果图2、坡道坡道下⽅的基⼟及垫层等均要求的斜度做成斜⾯，基⼟、垫层厚度及压实度符合设计要求，坡道斜度较⼩时，可做成光⾯，也可相隔30mm左右设置⼀道防滑条。

坡道斜度⼤于10%时，斜坡⾯层应做成齿槽形（礓磋），礓磋可以⽤⽔泥砂浆抹成，也可⽤砖砌。

⽤⽔泥砂浆抹平的礓磋，施⼯时⽤两块靠尺平⾏地放在地⾯⾯层上，靠尺断⾯为80mm×6mm，相距80mm。

⽤⽔泥砂浆在两靠尺间抹⾯，上⼝与上靠尺顶边齐平，下⼝与下靠尺底边相平，这样从上到下抹出即成齿槽；⽤砖砌的礓磋坡道，施⼯时在礓磋的上边及下边各砌⼀⾏⽴砖，斜段部分⽤普通黏⼟砖侧砌，⽤砂做垫层并扫缝。

坡道要做到坡度⼀致，收头整齐；礓磋坡道要做到齿槽均匀、平⾏，齿⾓整齐、⾊泽⼀致；圆弧形礓磋坡道弧形要⼀致，齿槽间距要统⼀。

⼏种室外坡道效果图3、室外散⽔（1）散⽔与明沟下的回填⼟密实度要达到设计和规范要求。

（2）散⽔必须做到内⾼外地，坡度坡向（4%向外坡）正确，与墙⾯接触处设置沉降缝，沿长度⽅向每隔不⼤于6m设置垂直于墙⾯的分隔缝，多有转⾓处均设45°分隔缝，伸缩缝要避开⽔落⼝正下⽅，缝内填嵌柔性密封防⽔材料。

页脚内容1、建筑物外檐：鹰嘴1.1墙砖粘贴：1.1.1排砖：1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。

2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。

（参看1.1.2砖缝砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。

水平缝与竖缝相交点做成“×”字，勾缝表面应平整光滑。

1.2外檐挑沿滴水线做法：1.2.1外檐面砖滴水做法窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。

做做法1.2.2抹水泥滴水做法10mm。

距檐边和窗膀的距离见图。

室外旋脸203015~201.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm塑料分格条。

1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。

塑料条转角处剪成“八”字对角.1.3散水做法：1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。

断缝宽度一致，胶面平整、光滑。

断缝宽度：20mm。

1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。

1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。

坡道门口缝中填柔性材料页脚内容150 801.4沉降观测点做法：1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m 均匀设置一个。

1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。

1.6玻璃幕墙做法及要求： 1.6.1点驳式幕墙胶缝、平、顺、直宽窄一致，胶中无杂质。

1.6.2单元式幕墙横、竖框平直，上下通顺，无不直、见台现象。

1.6.3隐框幕墙的胶缝宽窄一致，平、顺、直，胶中无杂质。

1.6.4幕墙与其他材料交接，应采用软连接可在缝外表做其他装饰，使其外表整齐、美观。

史上最全的建筑工程施工细部做法图例详解
1、建筑物外檐：
1.1墙砖粘贴：
1.1.1排砖：
1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。

2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。

（参看效果图）
1.1.2砖缝
砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。

水平缝与竖缝相交点做成“×”字，勾缝表面应平整光滑。

1.2外檐挑沿滴水线做法：
1.2.1外檐面砖滴水做法
窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm ，旋脸做成锐角，形成鹰嘴。

史上最全的测量放线步骤与方案施工放线大致可以分三个阶段：建筑物定位(放线)、基础施工(放线)和主体施工(放线)。

一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队)及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成(至少)4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证)，最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

施工测量前置工作：(1)进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

(2)现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。

控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。

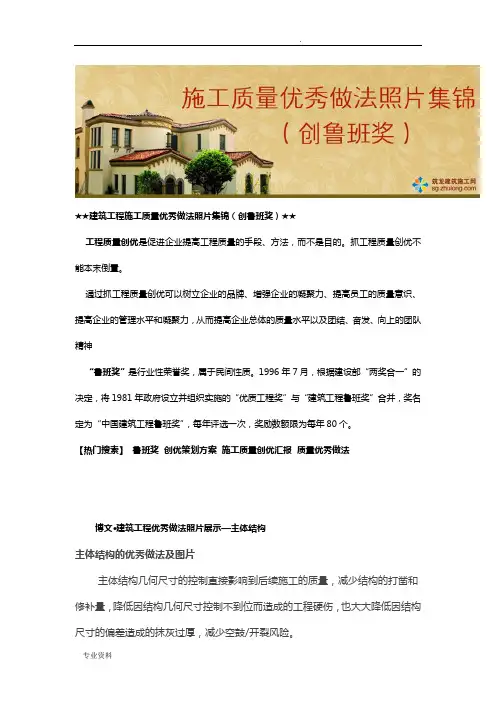

★★建筑工程施工质量优秀做法照片集锦（创鲁班奖）★★工程质量创优是促进企业提高工程质量的手段、方法，而不是目的。

抓工程质量创优不能本末倒置。

通过抓工程质量创优可以树立企业的品牌、增强企业的凝聚力、提高员工的质量意识、提高企业的管理水平和凝聚力，从而提高企业总体的质量水平以及团结、奋发、向上的团队精神“鲁班奖”是行业性荣誉奖，属于民间性质。

1996年7月，根据建设部“两奖合一”的决定，将1981年政府设立并组织实施的“优质工程奖”与“建筑工程鲁班奖”合并，奖名定为“中国建筑工程鲁班奖”，每年评选一次，奖励数额限为每年80个。

【热门搜索】鲁班奖创优策划方案施工质量创优汇报质量优秀做法博文·建筑工程优秀做法照片展示—主体结构主体结构的优秀做法及图片主体结构几何尺寸的控制直接影响到后续施工的质量，减少结构的打凿和修补量，降低因结构几何尺寸控制不到位而造成的工程硬伤，也大大降低因结构尺寸的偏差造成的抹灰过厚，减少空鼓/开裂风险。

主体结构几何尺寸如何控制？传统做法引起结构几何尺寸偏差的主要原因是由于采用的木方截面尺寸不统一，解决的方法：大钢模、钢方通或槽钢、进口木方、普通木方进场后再进行截面尺寸的统一加工处理。

主体结构几何尺寸如何控制？在采用普通木方组织模板搭设时应组织施工班组进行支模体系的样板学习，模板搭设完成后应对模板进行实测检查。

检查验收合格后方可组织砼的浇灌施工。

为控制预留洞口尺寸建议采用钢模组织洞口预留。

建议主体结构阶段弹设的施工控制线应做标记进行保留，后续砌筑工程、灰饼的设置、底盒的安装、抹灰的控制均以该控制线为准，以减少施工误差。

楼地面压槽深度不得超过1.5cm，以保证钢筋保护层厚度。

压槽应控制好时机，过早易因周边振捣引起压槽钢管自重下沉，造成压槽过深。

主体结构观感较好泵管洞口处浇筑挡水坎，防止养护水沿洞口漏下砌筑工程的优秀做法及图片反坎浇筑前需将结构面凿毛并湿润，浇筑高度需满足设计要求外窗洞口设置压顶梁，深入墙体长度不小于400mm，高度不小于120mm。

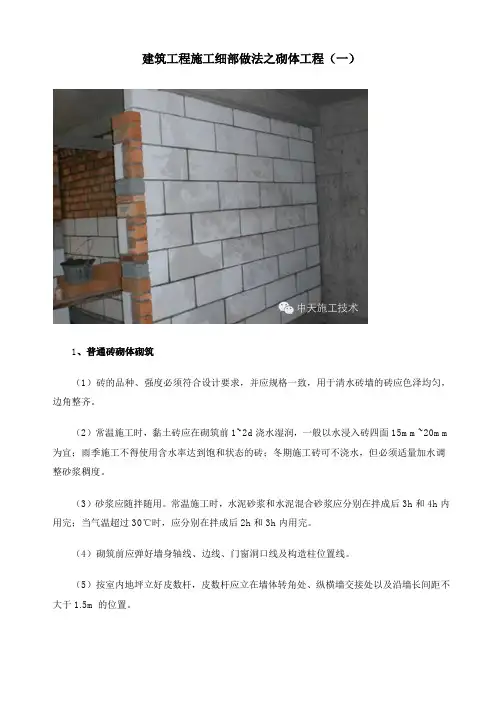

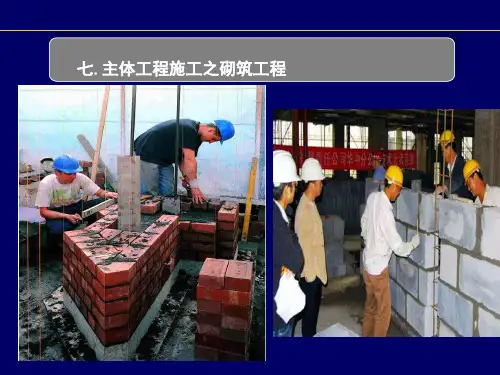

建筑工程施工细部做法之砌体工程（一）1、普通砖砌体砌筑（1）砖的品种、强度必须符合设计要求，并应规格一致，用于清水砖墙的砖应色泽均匀，边角整齐。

（2）常温施工时，黏土砖应在砌筑前1~2d浇水湿润，一般以水浸入砖四面15mm~20mm 为宜；雨季施工不得使用含水率达到饱和状态的砖；冬期施工砖可不浇水，但必须适量加水调整砂浆稠度。

（3）砂浆应随拌随用。

常温施工时，水泥砂浆和水泥混合砂浆应分别在拌成后3h和4h内用完；当气温超过30℃时，应分别在拌成后2h和3h内用完。

（4）砌筑前应弹好墙身轴线、边线、门窗洞口线及构造柱位置线。

（5）按室内地坪立好皮数杆，皮数杆应立在墙体转角处、纵横墙交接处以及沿墙长间距不大于1.5m的位置。

立皮数杆示意图立皮数杆效果图（6）砖砌体一般采用一顺一丁、三顺一丁或沙包式组砌法，半砖墙用全顺组砌法，圆弧墙用全丁组砌法。

砖砌体组砌方法应保证上、下错缝，内外搭接，砖柱不得采用包心砌法。

三顺一丁组砌示意图沙包式组砌效果图（7）首先要盘角，盘好复查无误后方可挂线砌墙。

（8）砌筑时要沿纵横两个方向挂水平线，砌筑一砖及以上厚墙应双面挂线，当多人砌长墙使用一根通线时，中间应设几个支线点，小线要拉紧。

每皮砖要穿线看平，使水平灰缝均匀一致，平直通顺。

水平灰缝厚度和竖向灰缝宽度宜为10mm，但不应小于8mm，也不应大于12mm。

（9）砌砖宜采用“三一砌砖法”，（一铲灰，一块砖，一挤揉），满铺满挤，确保砂浆饱满。

砌砖时应将砖放平，并做到“上跟线，下对棱，左右相邻要对齐”。

清水砖不允许有三分头，不得在上部随意变活、乱缝。

当砌完一步架高时，宜每隔2m左右水平间距，在丁砖立棱位置弹两道垂直线分段控制游丁走缝。

（10）清水砖应随砌随划缝，划缝深度为8mm~10mm，并应深浅一致，清扫干净，混水砖墙应及时将舌头灰刮净。

（11）留槎：砖墙转角处和交接处应同时砌筑，若不能同时砌筑时必须留斜槎，普通砖砌体斜槎水平投影长度不应小于高度的2/3。

精选范文、公文、论文、和其他应用文档，希望能帮助到你们！
2020年建筑工程施工细部做法图例
1、建筑物外檐：
1.1墙砖粘贴：
1.1.1排砖：
1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。

2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。

（参看效果图）
鹰嘴
1.1.2砖缝
砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。

水平缝与竖缝相交点做
成“×”字，勾缝表面应平整光
滑。

1.2外檐挑沿滴水线做法：
1.2.1外檐面砖滴水做法
窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。

15~20
做
做法
1.2.2抹水泥滴水做法 腰檐、装饰线突出墙面宽度<60mm 做鹰嘴；≥60mm 做滴水线（槽）。

滴水线（槽）宽、深各10mm 。

距檐边和窗膀的距离见图。

1.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm 塑料分格条。

室内 室外
旋脸
20
30。

建筑工程施工细部做法
建筑工程施工细部做法是指在建筑施工过程中，对于具体的建筑细节
部位进行详细的施工操作。

这些细节部位包括但不限于墙体拼接、砖石砌筑、门窗安装、水电安装等。

以下是一般情况下建筑工程施工细部做法的步骤：
1.墙体拼接：在墙体拼接处进行砖石砌筑时（一般采用砖墙或石墙），需先将墙体表面清理干净，确保粘结力，然后在墙体拼接处涂上砌缝灰浆，将砖石按照规定的方式进行拼接。

2.砖石砌筑：在墙体砌筑完成后，对于砖石表面进行修整处理。

一般
要求墙体表面不能有明显的砖缝和裂纹，砖表面应平整，表面无明显凹凸
不平。

3.门窗安装：进行门窗安装时，需先将门窗框的大小进行精确测量，
确保门窗框的尺寸准确无误。

然后，在门窗洞口周围涂上防水涂料。

接下来，可以将门窗框放入门窗洞口中，调整门窗框的位置，确定门窗框的安
装位置。

4.水电安装：在进行水电安装时，需要先规划好水电管线走向和连接点，保证管线安装顺序和方向正确。

接下来，将管线连接部分进行大力度
的夯实和密封处理，确保管线的牢固性和水密性。

最后进行水电线的接线
和调试工作，确保水电系统正常运转。

以上是建筑工程施工细部做法的一般步骤，但具体操作内容还需根据
实际情况进行调整和改变。

怎样看懂建筑工程施工图纸导言建筑工程施工就是指把施工图纸的点、线、面图形转化为建筑实体的过程。

施工图纸是投资概算、建设工程招投标、造价分析、建筑施工及验收、竣工后维护运营的基础，由此可见，看懂建筑施工图纸是进行上述工作的重要前提。

熟悉各专业建筑施工图纸建筑工程分为地基与基础分部、主体结构分部、屋面分部、装饰装修分部、给排水与采暖分部、通风与空调分部、建筑电气分部、智能建筑分部、建筑节能分部、电梯分部。

看图纸时每个分部都必须看到，并查看每个分部之间的关联处，是否表述一致。

（1）看建筑物总平面图，熟悉建筑物的总体尺寸、绝对高程及相对高程、建筑高度、层高、层数、建筑面积、占地面积等工程概况及周围道路、地上地下设施、临近建筑对本工程的影响。

（2）看施工图设计说明，了解工程设计依据、采用的施工材料及施工中需要注意的情况。

了解建筑节能的设计，考虑节能施工方案。

（3）查看建筑防火分区是否符合GB 50016—2014《建筑设计防火规范》的要求，疏散通道的宽度、防火门的设置及开启方向、与邻近建筑物的防火间距、消防救援窗的设置、自然排烟窗口面积及是否涉及强排烟等。

（4）熟悉施工建筑平面图、立面图、剖面图、节点详图，构建建筑物的立体空间，形成清晰的立体建筑印象。

（5）熟悉基础结构施工图、主体梁板梯柱墙结构施工图，与建筑专业图结合看，进一步熟悉工程整体及细部施工做法。

（6）查阅相关施工图集、施工标准、规范，并熟悉细部做法。

通过结构图纸可判断每层的布置是否合理，非承重墙及承重墙的布置是否合理等。

（7）结构施工图分区域、分轴线，查看梁、板、柱、墙等配筋是否有无前后出入，结构图是否与建筑图相符。

梁、板等结构标高是否正确，卫生间等有水房间板面是否标注详细，伸缩缝、沉降缝处的结构处理是否合适，楼梯的做法是否详细，具有可施工性，各种水电预留洞口的详细做法是否相互冲突。

（8）查阅水电专业图纸，查看水电安装管线是否与建筑结构相冲突，可以利用Revit 2016软件采用BIM技术建立实体模型进行碰撞检查，发现相互矛盾处，尽早解决。
