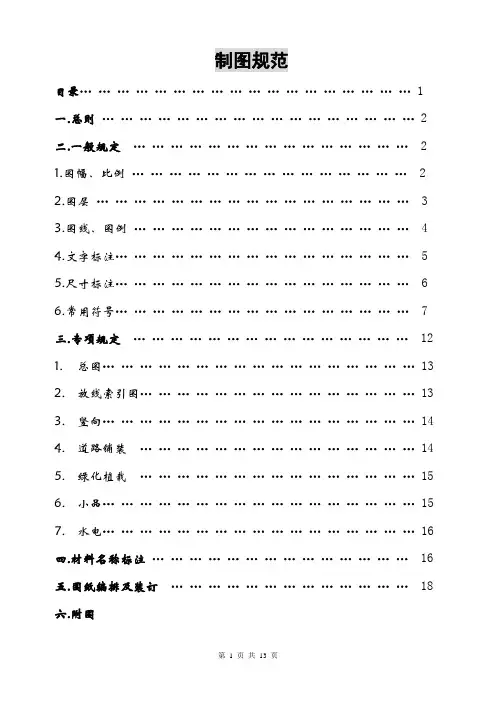

春雨原色制图规范景观设计制图规范主编：校对：审定：编者单位：编制日期：目录 (1)第一章：总则第二章：制图规范一.一般规定1.图幅、比例 (2)2.图层 (3)3.图线、图例 (4)4.文字标注 (5)5.尺寸标注 (6)6.常用符号 (7)二.专项规定 (12)1.总图 (13)2.放线索引图 (13)3.竖向 (14)4.道路铺装 (14)5.绿化植栽 (15)6.小品 (15)7.水电 (16)三.材料名称标注 (16)四.图纸编排及装订 (18)第三章：作图软件规范设置第四章：图纸内容及要求一.方案设计图(一)方案设计展板(二)方案设计图册(三)方案设计幻灯演示文件二.扩大初步设计图第五章：附图第一章总则1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。
2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。
3.本标准适用于春雨计算机制图。
4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。
第二章制图规范第二章(一) 一般规定第一节图幅、比例一.图纸幅面：1.图框位置：春雨04/e春雨/文件/天下图框2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。
3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0~A3图纸宜横式使用；必要时，也可立式使用。
4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使用的幅面。
5.为方便出图，每张图纸图框下应标明图幅、比例；图纸文件名应按如下格式保存：“图号/图名/图幅-比例”，例如：“JS2廊架施工设计A2-30”。
二.比例：1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。
2.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。
3.比例符号“：”应选用中文半角状态输入。
第二节图层1.要求图层清晰，图层名能贴切表达该层的内容、功用、材质等特性。
2.0层不做为绘图层；当使用自动标注后，AutoCAD会自动生成一个名为Defpoints的层，此层不得做为绘图层。
255号色不做为绘图颜色。
3.所有图内元素的颜色、线型均应随层，不宜直接给某个图元指定颜色、线型。
若出彩图，图层颜色不应用浅色线，如黄色。
4.出图前，图层应清理干净，所有图层全部打开。
5.轴线层：图层名为“轴线”，线型ACAD-ISO 04w100，颜色红色。
6.填充层：图层名“填充”，线型Continuous，颜色红色。
考虑到出图效果，当填充图案为点时，颜色宜选用白色。
7.标注分文字标注和尺寸标注，文字标注层（文字、符号）图层名“标注文字”，尺寸标注层图层名“标注尺寸”，线型Continuous，颜色白色。
8.放线网格层：图层名“网格”；线型均为Continuous,颜色为灰色。
9.等高线层：图层名“等高线”。
线型均为ACAD-ISO 02w100，颜色均为红色。
10.原有建筑、原有道路、原有植物均应单独建层，图层名分别为“原有建筑”、“原有道路”、“原有植物”，线型Continuous，“原有建筑”除建筑首层外墙线外宜为红色，“原有植物”颜色宜为红色。
11.植物视项目的复杂程度，一般应建立：落乔、常绿、花灌木、植物球、色带（含篱带、花带）等层，颜色自定，建议不要用同种颜色。
12.其它层：图层名、颜色自定，线型Continuous（表示虚线时除外）。
第三节图线、图例一.图线1.出图打印时线宽规定：红色0.12mm，白色0.18mm，其它0.30mm。
各图根据需要设置颜色。
需要粗线时使用polyline线改变线宽。
2.图线不得与文字、数字或符号重叠、混淆；图中不能出现重叠线、未闭合线。
3.分图线用虚线，线型ACAD-ISO 02w100，线宽1mm。
4.市政红线用点画线，线型ACAD-ISO 04w100，线宽1mm。
5.钢筋纵断面宜按其直径确定线宽，横断面圆点直径可适当加大；地平线用0.5mm线宽；轮廓线用0.3mm线宽。
6.点画线与点画线交接或点画线与其它图线交接时，应是线段交接。
7.虚线与虚线交接或虚线与其它图线交接时，应是线段交接。
虚线为实线的延长线时，不得与实线连接。
二.图例：1.图框栏内图例及标注文字宜置于图面右上角，图例标注文字字体及字高均同图框中“图例”二字。
2.图面中图例宜置于填充层。
3.图例线应间隔均匀，疏密适度，做到图例正确，表示清楚。
4.园林及小品填充图例参照《房屋建筑制图统一标准》GB/T 50001—2001 “8 常用建筑材料图例”有关规定。
5.块料面层（石材、面砖等）应按比例绘出排砖大样；整体面层（涂料、水磨石、水刷石、砂浆抹面等）若有分格缝、条，应绘出分格线。
第四节文字标注一.文字标注设置：标注文字均使用hztxt，Text Style中Style Name设定为“MT**”，**为出图比例，例如：插入图框比例为30，则Style Name设定为“MT30”。
字宽高比为0.7，字高为插入图框比例的5倍。
二．一般规定：1.设计内容标注文字高5mm，尽可能对齐标注。
2.尺寸标注数字高5mm。
3.图名标注文字高6mm，比例数字高5mm，两项间隔敲3个空格键（6mm 字高状态下），标注下画双线，双线间隔1mm，不加粗。
见“图1”。
4.说明文字高6mm，首行为“说明：”。
特殊情况下，局部的附加说明文字高5mm，首字为“注：”。
5.放线网格标注数字高4mm。
6.等高线标注数字高5mm，坡度、坡长标注数字高5mm。
三.特殊规定：1.楼号、户型、分区、市政路等环境标注文字使用方黑体字。
2.楼号标注文字字高7mm，户型标注文字高7mm。
3.分区标注文字高8mm，市政路及周边环境的标注文字高8mm。
第五节尺寸标注一.尺寸标注设置：1.Dimension Style中Name设定为MT**，**为出图比例。
例如插入图框比例为30，则Name设定为“MT30”。
2.尺寸线超出标记（Dimension Line---Extension）1、基线间距（Dimension Line---Spacing）6，尺寸界线超出尺寸线（Extension Line---Extension）1、起点偏移（Extension Line---Origin Offset）1；斜线（Architectural Tick）大小1.2，点（Dot）大小1.2，箭头（Closed Filled）大小2；文字高度（Height）3，偏移尺寸线（Gap）1。
二.一般规定：1.尺寸标注要按一定规律统一风格，做到整齐清晰，不能漏标，杜绝错标。
2.通常横向尺寸置于单体下方，纵向尺寸置于单体左方；局部小尺寸可依图面灵活布置。
单方向标注不清时，可双方向补充标注。
3.单体平立面图标注三道尺寸线，由内而外分别为：细部尺寸、轴线间尺寸、外包总尺寸；三道尺寸线间间距应相等。
4.图面上的尺寸单位，除标高、坡长以米为单位外，其它均须以毫米为单位。
5.图面本身的任何图线均不得用作尺寸线；尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等相交。
6.平面中需标示标高时，需在标高数字前注明其属性，如：常水位-0.100，池底-0.400等。
7.立面图需用标高配合尺寸标注标示。
小品有代表性的标高均应标注。
小品施工图标高若能与建筑图标高统一，则使用建筑标高并在说明中说明；小品施工图标高若不能与建筑图标高统一（不易确定），则使用本图独立的相对标高系统，并在说明中指出：“本图所标注的±0.000为相对标高，相当于小品所在位置地面铺装完成后的标高”。
第六节常用符号一.剖切符号（置于标注文字层）：1.剖视剖切符号：（1）当需要表示剖切面的图形及沿投射方向上的可视图形时，使用剖视剖切符号。
（2）剖视剖切符号应由剖切位置线及剖视方向线组成，用L形折线表示，线宽0.5mm，剖切位置线长8mm，剖视方向线长6mm。
（3）剖视剖切符号的编号文字高6mm，宜使用阿拉伯数字，按顺序由左至右、由下至上连续编排，注写在剖视方向线内侧。
（4）特殊情况下可使用转折剖，但应使其不与其它图线或符号混淆。
（5）剖视剖切符号宜注在平面图上。
见“图2”。
2.断面剖切符号：（1）当仅需表示剖切面的图形时，使用断面剖切符号。
（2）断面剖切符号只用剖切位置线表示，线宽0.5mm，线长8mm。
（3）断面剖切符号的编号文字高6mm，宜使用阿拉伯数字，按顺序（由左至右，由下至上）连续编排；编号所在的一侧为该断面的剖视方向。
见“图3”。
3.剖面图或断面图，若与被剖切图样不在同一张图内，可在剖切位置线的另一侧注明其所在图纸的图号，也可以在图上集中说明。
二.索引符号与详图符号（置于标注文字层）：1.索引符号：（1）图样中的某一局部或构件，如需另见详图，应以索引符号索引。
索引符号由直径12mm的圆和水平直径组成，索引编号文字高3.5mm，当为同专业间索引时应使用阿拉伯数字，当为不同专业之间索引时应使用大写英文字母。
见“图4”。
（2）节点详图力求在本图中表达完整，尽量减少不同图号之间的索引。
（3）具体规定：①索引出的详图，如与被索引的图样同在一张图纸内，应在索引符号的上半圆中注明该详图的编号，并在下半圆中间画一段水平线，线宽0.5mm，长4mm。
见“图4①”。
②索引出的详图，如与被索引的图样不在同一张图纸内，应在索引符号的上半圆中注明该详图的编号，在下半圆中注明该详图所在图纸的图号（字高3.5mm）。
见“图4②”。
③索引出的详图，如整张图纸均为同一个索引编号下的详图，应在索引符号的上半圆中间画一段水平线，线宽0.5mm，长4mm；在下半圆中注明该详图所在图纸的图号。
见“图4③”。
④索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图集的编号。
见“图4④”。
⑤索引符号水平直径的延长线上可加文字标注，文字标注多于一行时，应分别置于延长线上下两侧。
见“图4⑤”。
⑥被索引范围：宜用适当大小的虚线圆在被索引图样上圈出该范围，以索引符号索引。
（4）索引符号如用于剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧为投射方向。
剖视索引符号的编写同前边的规定；剖切位置线与引出线平行取齐，间距1mm。
见“图5”。
2.详图符号：（1）详图的位置和编号应以详图符号表示。
详图符号为内外同心圆，置于详图图名标注文字的首位，内圆直径10mm，外圆直径12mm，圆内文字高6mm，当为同专业间索引出的详图时应使用阿拉伯数字，当为不同专业之间索引出的详图时应使用大写英文字母（即与索引编号对应）。
