附着式升降脚手架定义及结构

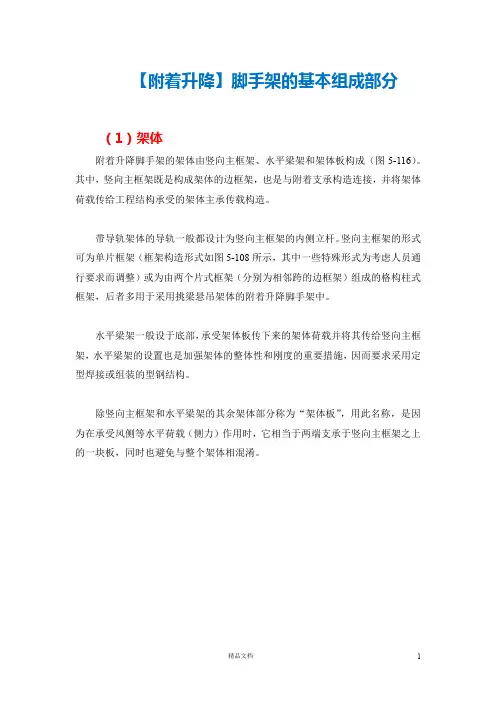

【附着升降】脚手架的基本组成部分（1）架体附着升降脚手架的架体由竖向主框架、水平梁架和架体板构成（图5-116）。

其中，竖向主框架既是构成架体的边框架，也是与附着支承构造连接，并将架体荷载传给工程结构承受的架体主承传载构造。

带导轨架体的导轨一般都设计为竖向主框架的内侧立杆。

竖向主框架的形式可为单片框架（框架构造形式如图5-108所示，其中一些特殊形式为考虑人员通行要求而调整）或为由两个片式框架（分别为相邻跨的边框架）组成的格构柱式框架，后者多用于采用挑梁悬吊架体的附着升降脚手架中。

水平梁架一般设于底部，承受架体板传下来的架体荷载并将其传给竖向主框架，水平梁架的设置也是加强架体的整体性和刚度的重要措施，因而要求采用定型焊接或组装的型钢结构。

除竖向主框架和水平梁架的其余架体部分称为“架体板”，用此名称，是因为在承受风侧等水平荷载（侧力）作用时，它相当于两端支承于竖向主框架之上的一块板，同时也避免与整个架体相混淆。

图5-116附着升降脚手架的架体构成对架体进行设计时，按竖向荷载传给水平梁架，再传给竖向主框架和水平荷载直接由架体板、水平梁架传给竖向主框架进行验算，这是偏于安全的算法。

实际上，部分架体板的竖向荷载可以直接传给竖向主框架，而水平梁架的竖杆如亦为架体板的立杆时，（例如水平梁架亦采用脚手架杆件搭设且其立杆共用时），将会提高其承载能力（上海八建的试验表明，可提高30%左右）。

因此，当水平梁架采用焊接朽架片组装时，其竖杆宜采用φ48×3.5钢管并伸出其上弦杆，相邻竖杆的伸出长度应相差不小于500mm，以便向上接架体板的立杆，使水平梁架和架体板形成整体。

架体板应设置剪力撑，当有悬挑段时，应设置如图5-116所示的成对斜杆并加强连接构造，以确保悬挑段的传载和安全工作要求。

（2）附着支承附着支承的形式虽有图5-108所示的9种，但其基本构造却只有挑梁、拉杆、导轨、导座（或支座、锚固件）和套框（管）等5种，并视需要组合使用。

附着式升降脚手架培训•附着式升降脚手架概述•附着式升降脚手架结构与组成•安装、拆卸与操作流程规范•使用维护与保养知识培训目录•安全管理与应急处理措施•案例分析与实践经验分享01附着式升降脚手架概述定义与特点定义附着式升降脚手架是一种搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。

特点附着式升降脚手架将高处作业变为低处作业，将悬空作业变为架体内部作业，具有显著的低碳性，高科技含量和更经济、更安全、更便捷等特点。

发展历程及现状发展历程附着式升降脚手架从最初的手工操作、简易设备，发展到现在的自动化、智能化控制，经历了多次技术革新和升级换代。

现状目前，附着式升降脚手架已经广泛应用于高层和超高层建筑的施工中，成为现代建筑施工中不可或缺的重要设备之一。

应用领域及优势应用领域附着式升降脚手架适用于高层和超高层建筑的主体结构施工，以及装修、幕墙等外立面工程的施工。

优势相比传统脚手架，附着式升降脚手架具有更高的安全性和施工效率，能够显著降低施工成本和减少材料浪费，同时也有利于环保和节能。

此外，附着式升降脚手架还能够适应各种复杂多变的建筑结构和外立面造型，具有更强的适应性和灵活性。

02附着式升降脚手架结构与组成架体主框架附着支撑结构升降设备防坠装置主要结构部件介绍由竖向主框架、底部桁架和上支撑桁架组成，是附着式升降脚手架的主要承载和传力结构。

包括电动葫芦、吊挂钢梁和钢丝绳等，用于控制架体的升降运动。

包括穿墙螺栓、导轮组件和承重装置等，用于将架体与建筑主体结构连接并传递荷载。

设置在架体主框架上，用于在升降或使用过程中防止架体坠落。

安全防护网电气控制系统脚手架板斜道、梯子和扶手辅助设备及配件01020304设置在架体外侧，用于防止人员和物料从高处坠落。

包括控制台、电缆和传感器等，用于控制升降设备的运行和监测架体的状态。

铺设在架体上，为施工人员提供作业平台。

图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。

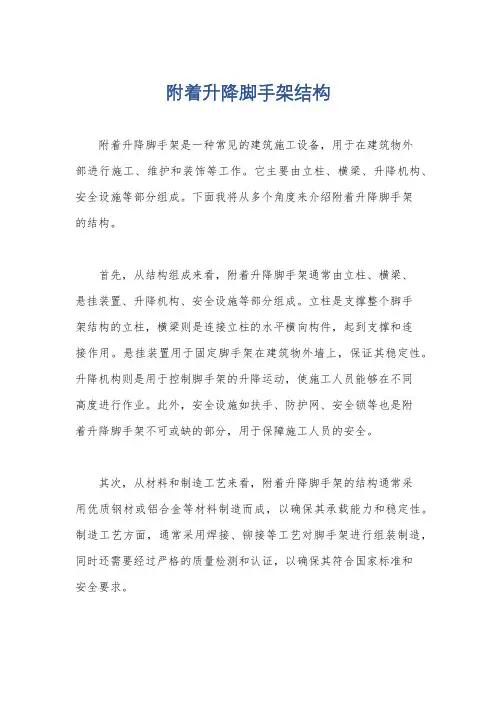

附着升降脚手架结构
附着升降脚手架是一种常见的建筑施工设备，用于在建筑物外
部进行施工、维护和装饰等工作。

它主要由立柱、横梁、升降机构、安全设施等部分组成。

下面我将从多个角度来介绍附着升降脚手架
的结构。

首先，从结构组成来看，附着升降脚手架通常由立柱、横梁、
悬挂装置、升降机构、安全设施等部分组成。

立柱是支撑整个脚手
架结构的立柱，横梁则是连接立柱的水平横向构件，起到支撑和连
接作用。

悬挂装置用于固定脚手架在建筑物外墙上，保证其稳定性。

升降机构则是用于控制脚手架的升降运动，使施工人员能够在不同
高度进行作业。

此外，安全设施如扶手、防护网、安全锁等也是附
着升降脚手架不可或缺的部分，用于保障施工人员的安全。

其次，从材料和制造工艺来看，附着升降脚手架的结构通常采
用优质钢材或铝合金等材料制造而成，以确保其承载能力和稳定性。

制造工艺方面，通常采用焊接、铆接等工艺对脚手架进行组装制造，同时还需要经过严格的质量检测和认证，以确保其符合国家标准和
安全要求。

再者，从使用功能来看，附着升降脚手架的结构设计旨在提供
一个安全、稳定的工作平台，使施工人员能够在高空进行作业。

同时，其升降机构的设计也能够实现快速、稳定的升降功能，提高施
工效率。

安全设施的设置更是保障了施工人员在高空作业时的安全。

总的来说，附着升降脚手架的结构设计合理，材料优质，制造
工艺精湛，功能完善。

它在建筑施工中起到了极为重要的作用，为
施工人员提供了一个安全、稳定的作业平台，提高了施工效率，保
障了施工安全。

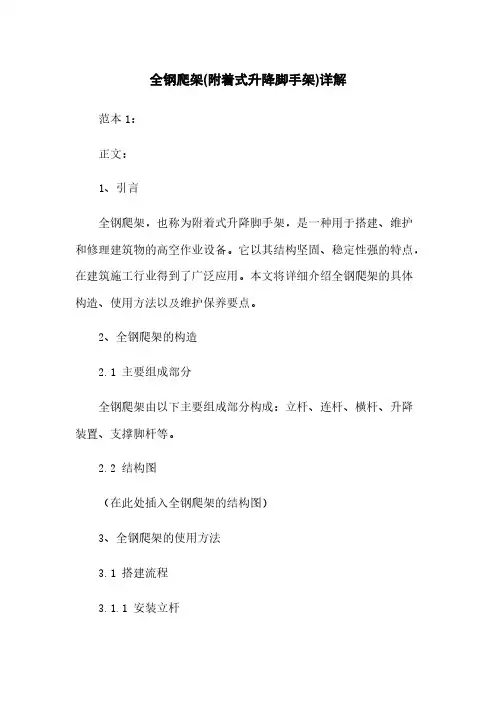

全钢爬架(附着式升降脚手架)详解范本1：正文：1、引言全钢爬架，也称为附着式升降脚手架，是一种用于搭建、维护和修理建筑物的高空作业设备。

它以其结构坚固、稳定性强的特点，在建筑施工行业得到了广泛应用。

本文将详细介绍全钢爬架的具体构造、使用方法以及维护保养要点。

2、全钢爬架的构造2.1 主要组成部分全钢爬架由以下主要组成部分构成：立杆、连杆、横杆、升降装置、支撑脚杆等。

2.2 结构图（在此处插入全钢爬架的结构图）3、全钢爬架的使用方法3.1 搭建流程3.1.1 安装立杆（详细描述安装立杆的步骤）3.1.2 连接连杆（详细描述连接连杆的步骤）3.1.3 安装横杆（详细描述安装横杆的步骤）3.1.4 安装升降装置（详细描述安装升降装置的步骤）3.1.5 安装支撑脚杆（详细描述安装支撑脚杆的步骤）3.1.6 其他步骤（根据实际情况填写）3.2 使用注意事项3.2.1 负载限制（说明全钢爬架的负载限制）3.2.2 安全操作（描述使用全钢爬架时需要注意的安全事项）4、全钢爬架的维护保养4.1 日常检查（日常需要检查的项目及方法）4.2 定期维护（描述全钢爬架的定期维护工作）附件：全钢爬架使用手册、全钢爬架维护保养记录表法律名词及注释：1. 施工行业安全生产法：指导和规范建筑施工行业的安全生产工作的法律法规。

2. 工地安全管理条例：对建筑工地安全管理的法律法规进行规范和约束。

3. 建设工程安全生产管理办法：对建设工程项目进行安全生产管理的法规。

范本2：正文：1、引言全钢爬架，是一种常见的高空作业设备，被广泛应用于建筑施工行业。

本文将对全钢爬架的结构、使用方法以及安全注意事项进行详细介绍，以供使用者参考。

2、全钢爬架的结构2.1 主要构件全钢爬架主要由立杆、连杆、横杆、升降装置、支撑脚杆等构件组成。

2.2 结构示意图（插入全钢爬架的示意图）3、全钢爬架的使用方法3.1 搭建步骤3.1.1 安装立杆（详细描述安装立杆的步骤）3.1.2 连接连杆（详细描述连接连杆的步骤）3.1.3 安装横杆（详细描述安装横杆的步骤）3.1.4 安装升降装置（详细描述安装升降装置的步骤）3.1.5 安装支撑脚杆（详细描述安装支撑脚杆的步骤）3.1.6 其他步骤（根据实际情况填写）3.2 使用注意事项3.2.1 负载限制（说明全钢爬架的负载限制）3.2.2 安全操作（描述使用全钢爬架时需要注意的安全事项）4、全钢爬架的维护保养4.1 日常检查（日常需要检查的项目及方法）4.2 定期维护（描述全钢爬架的定期维护工作）附件：全钢爬架的搭建示意图、全钢爬架使用手册法律名词及注释：1. 施工工程安全作业规程：施工现场安全作业的基本要求及规定。

图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。

附着式升降脚手架全方位图文介绍什么是附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。

”俗称“爬架”SDG-02型升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高；2、架体宽度不应大于1.2m；3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m；4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²SDG-01型导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3KN/m2装修施工三层作业面，每层不超过2KN/m2电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。

5. 架体全高与支承跨度的乘积不应大于110 m²。

导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。

Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。

6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。

横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。

底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。

架体宽900mm,每步架高1800mm。

水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。

附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。
