家庭安全用电ppt课件

某家庭因使用多路转接插头导致电器损坏
一户人家在使用多路转接插头连接电器时，突然听到“砰”的一声响，随后发现电器被烧坏。经调查发现，该多路转接插头质量不过关，导致电流过大时无法承受而发生短路。
02
家庭用电设备安全
电源插座与插头
01
02
03
插座类型
选择符合国家标准的插座，确保有接地或漏电保护功能。
总结词
了解不同类型灭火器的适用范围和使用方法是家庭安全用电的重要知识。
详细描述
家庭常见的灭火器包括干粉灭火器、泡沫灭火器和二氧化碳灭火器等，每种灭火器适用于扑灭不同类型的火灾。此外，应掌握正确的灭火器使用方法，包括拔掉保险销、握住喷嘴、对准火源等步骤，以确保在紧急情况下能够有效地扑灭火源。
05
照明设备安全
选择合格产品
安装规范
购买符合国家标准的照明设备，避免使用劣质灯具。
按照规范安装灯具，确保电线不裸露、不乱接。Fra bibliotek使用时长
避免长时间连续使用照明设备，防止过热引发火灾。
03
家庭防雷与接地安全
雷电的产生与危害
雷电的产生
雷电是大气中的静电放电现象，通常在雷暴天气中出现。
雷电的危害
雷电可以产生强烈的电场和磁场，对人类和建筑物造成危害，如电击、火灾等。
损的插头、电线和插座。
定期检查电器设备的接地是否良好，确保接地线牢固可靠。
定期检查电器设备的绝缘层是否完好，如有破损及时修复。
定期清洁电器设备表面，保持清洁干燥，防止潮湿引发漏电
。
安全用电宣传教育
向家庭成员宣传安全用电知识，提高家庭成员的安全意识。
在社区开展安全用电宣传活动，向居民普及安全用电知识。

初三物理《家庭电路和安全用电》PPT课件

返回
电能表
电能表铭牌的含义：
表示电路中消耗1kW·h
的电过能的2电圈2能0数V表是的30转0圈盘转
07803
电能表示电能数表的的单示位
1kw·h俗= 称数“度” J
300r/kW·h
电能表适用的
kWh
额定电压是 220V
允许在短时间内通过电能表
的最大电流
电能表持续工作时的最
10A 大电流
（20A）
小结：
❖理解家庭电路的组成和电路的连接方法
❖知道电能表、插座、家用电器接地的作用
❖知道测电笔的构造及其使用方法
❖知道触电的原因和触电的几种形式及安全用电的常识
练习题：
1.在图2所示的电路中，当开关S接通后，电灯 L不亮，若用测电笔在A、B、C、D各点检查后，发现B、C、D三点氖泡都发光，在A点氖泡不发光，则可以断定线路故障 ( A ).
二、简画家庭电路图
火零
KWh
测电笔 1、测电笔的构造及使用
2、交流、讨论：（1）测电笔中为什么要串联一个高电阻? 答：只有当串联一个高电阻时，通过人体的电流会非常小，人体才是安全的。（2）测电笔测零线时为什么氖管不发光? 答：零线对地电压是0V，此时没有电流产生，当然不会使氖管发光。
（3）使用测电笔时，为什么不能用手碰笔尖的金属体? 答：当用手碰笔尖的金属体时，人体两端就有220V 的电压，这时产生的强电流就会流过人体，发生安全事故。
1600imp/(kWh)
消耗1kW·h电能，指示灯闪
烁1600次
返回
闸刀开关
返回
插入式保险丝
熔丝的连接
自动空气开关
返回
三孔插座与三孔插头

家庭电路安全用电教学用(课件)教科版

“蛙跳”
二、触电的形式：
闪电
火线
零线高压线
（2）双线触电
（3）高压电弧触电
（4）跨步电压触电
用电常识
1、防止绝缘部分破损 2、保持绝缘部分干燥 3、避免电线跟其它金属物接触 4、要定期检查，及时修理
提示：不要接触低压带电体不要靠近高压带电体
三、用电原则：
请勿接触低压带电体请勿靠近高压带电体（低压勿摸，高压勿近）
保险丝的规格：用额定电流来表示
直径（毫米） 0.28 额定电流（安） 1 熔断电流（安） 2 直径（毫米） 1.25 额定电流（安） 7.5 熔断电流（安） 15
ቤተ መጻሕፍቲ ባይዱ
0.40
0.52 0.60 0.98
1.5
2 2.5 5
3
4 5 10
1.51
1.98 2.78 3.14
10
15 25 30
小结：
家庭电路由哪些部分组成？电能表是测什么的呢？“220V 5A”表示什么保险丝的材料和作用？三孔插座的第三个孔是接什么的？测电笔是用来测什么的？怎样使用？什么叫触电？触电的形式有哪几种？用电的原则是什么？
20
30 50 60
保险丝越粗，额定电流和熔断电流越大；熔断电流是额定电流的2倍。
思考：
家庭电路中的两根电线，一根叫零线，另一根叫火线。火线和零线之间有 220 伏的电压，零线和地之间没有电压。
低压供电电源电能表闸刀开关低压供电线路先后通过火线用户保险盒接到家庭电路上。并联，开关与它所家庭电路中各盏灯应 220V 控制的电灯应是串联，插座与电灯应串联。是并联，保险盒和用电器应零线

《家庭电路》家庭电路与安全用电PPT课件3

小结：家庭电路的连接
1、插座和用电器并联在火线与零线之间；
2、各用电器之间并联在火线与零线之间；
3、用电器和控制它的开关之间是串联的，且为了安全起见，火线过来先接开关再接用电器；
4、插座有双孔和三孔之分，都并联在火线与零线之间。
注意：人体千万不能接触金属体笔尖。
（3）、测电笔的原理
当测电笔接触火线时，测电笔和人体串联在火线与大地之间的220V上组成了串联电路，电流会经过氖管从而使氖管发光。
火线与人所站的大地之间存在电压，而高值电阻和氖管的电阻比人体电阻大很多，所以大部分电压加在了高值电阻和氖管上，使氖管发光。
交流、讨论
3、图①中接线有几处错误？请逐一指出并加以说明。
有三个错误。第一个错误是闸刀开关装倒了。如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不安全。正确的装法应该是静触头在上，动触头在下。第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和安全使用。第三个ቤተ መጻሕፍቲ ባይዱ误是另一个插座的火线和零线接反了。
（2）闸刀开关安装时应该怎样放置?
静触头动触头
静触头一定要在上边，切不可倒装。电源线
4、熔断器：
在家庭电路中，因为短路或功率过大有时会出现电流过大的现象，需要在电路中安装熔断器保护电路。
熔断器内装有保险丝
a、保险丝作用：
电路中电流过大时，保险丝自动熔断。
b、保险丝材料：
一般由电阻率较大、熔点较低的铅锑金属合金做成的。
A、插座C
B、插座D
C、A 灯及开关
D、B 灯及开关
6、小丽同学发现家庭原来室内电灯正常发光。在热得快的开关断开的情况下，把热得快插头插入插座时，室内电灯便全部熄灭，

家庭电路与安全用电课件pptx

用于传输电流，一般由铜或铝制成。
家庭电路中的用电器，如电灯、电视、电脑等。
1
家庭电路的电流
2
3
电流方向恒定，由电池提供的电流为直流电。
直流电
电流方向不断变化，由电力公司提供的电流为交流电。
交流电
电流的大小用安培（A）表示，家庭电路中的电流大小一般为20-100A。
电流的大小
直流电所具有的电压，通常以伏特（V）为单位。
家庭电路与安全用电课件pptx
xx年xx月xx日
家庭电路的基本知识家庭用电设备的安全使用家庭电路的故障排查与维修家庭安全用电的防护措施家庭用电安全案例分析
contents
目录
家庭电路的基本知识
01
家庭电路的组成
家庭电路中的电源包括电力公司提供的交流电和干电池提供的直流电。
电源
开关
导线
负载
用于控制电路的接通和断开。
预防电器漏电起火
家庭用电安全案例分析
05
案例描述
某住户电线短路引发火灾，造成财产损失和人员伤亡。经调查发现，该住户电线老化、缺乏维护，导致短路。
电线短路引发火灾案例
案例分析
电线短路是常见的用电安全隐患之一，短路时电流瞬间增大，导致线路过热，容易引起火灾。家庭电路应定期检查和维护，老化和损坏的电线应及时更换。
案例分析
了解安全用电常识，正确使用电器设备；定期检查和维护家庭电路；使用绝缘工具进行电器维修；避免在潮湿环境下使用电器设备。
应对措施
安全用电常识及应对措施案例
THANKS
感谢观看
详细描述
1. 空调应安装在平稳、干燥的地方，避免阳光直射和靠近热源。
2. 使用专用插座，确保电源插座与插头接触良好，防止触电事故。

《怎样用电才安全》家庭电路与安全用电PPT优秀课件

触电
电弧触电
高压
跨步电压触电
• 安全用电原则
• 触电的急救措施
谢谢观看
✓ 过载容易引起导线、开关、插座等处于过热状态，会加速绝缘材料老化，甚至引发事故。
保险丝（保险装置）若电流超过保险丝的额定值，保险丝将会熔断，切断电路。
保险丝的工作原理：
电流的热效应
要使保险丝在导线过热前就能熔断，保险丝应具有的特点：
① 由 Q＝I2Rt 可知，保险丝电阻应较大； ② 保险丝的熔点较低。
② 更换灯泡、搬动电器前应断开电源开关。 ③ 不弄湿用电器，不损坏绝缘层。 ④ 保险装置、插座、导线、家用电器等达
到使用寿命时应及时更换。
如果发生了触电事故，绝对不能用手去碰触电者！！！
1. 立即切断电源：① 断开电源开关；② 用干燥的绝缘体（木棒、竹竿等）挑开电线；
2. 紧急救护：① 拨打 120 求救；② 若呼吸、心跳停止，要立即进行心肺复苏（需经过专业培训）。
都接触了火线
双线触电
单线触电
拓展：高压触电
➢ 电弧触电：人靠近高压带电体（如高压线、变压器等），造成弧光放电而触电，可将人击倒，使人触电受伤或死亡。
拓展：高压触电
➢ 跨步电压触电：当高压线断落，接触到大地时（或雷击点附近），由于大地的电阻很大，因此由落地点向外很小的一段距离间就分担了很大的电压。
畅所欲言 —— 可能造成触电的情况：
电线绝缘皮破损
有金属外壳的用电器没有接地
将手指伸进插座
畅所欲言 —— 可能造成触电的情况：
湿手碰开关、插座、用电器等
电线上晾衣服
私自乱接电线
畅所欲言 —— 可能造成触电的情况：
在高压变电箱附近高压线下放风筝玩耍

《家庭电路》家庭电路与安全用电PPT优质课件

图9－3
18.1 家庭电路
5．小明对图9－4所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：在家庭电路中它与其他用电器之间是___并_____联的，灯尾金属块必须与___火_____线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是__绝_缘__体___，这些措施都是为了安全用电。
[方法指导] 用测电笔检测电路故障：用测电笔检测电路故障时，一般是电路发生了开路。(1)检测时若氖管发光，表明该处与火线相通；(2)检测时若电路各处都能使氖管发光，表明进户线中零线某处开路；(3)检测时若电路各处都不能使氖管发光，表明进户线中火线某处开路。
18.1 家庭电路
课堂小结
家庭电路组成：进户线、电能表、闸刀开关、熔断器、开关、插座、用电器等
图9－5
18.1 家庭电路
学点2 火线与零线阅读教材P39～P40相关内容，回答下列问题。问题1：一般家庭电路有___两___根进户线，其中一根叫做___零_线____，它跟地相通，与地之间___没__有___电压；另一根叫做___火__线___，与 ___零_线____之间有220 V的电压。
18.1 家庭电路
18.1 家庭电路
2．如图9－1所示为家庭电路的组成，其中接入①的用电器和② __并____联，②和③__串____联。
图9－1
18.1 家庭电路
3．如图9－2所示的电路未画完整，请你在图中的①②缺口处选择开关与灯泡的符号填上，并把③处的三孔插座连接好。
图略
图9－2
18.1 家庭电路
4．用测电笔辨别火线与零线时，图9－3中正确的握笔方法是 _甲___(选填“甲”或“乙”)；若按正确的方法操作，发现氖管发光，则金属体笔尖接触的是__火____线。

《家庭电路》家庭电路与安全用电PPT教学课件

第十八章家庭电路与安全用电
家庭电路
课程标准
核心考点
了解家庭电路。有安全用电和节约用电的意识。
家庭电路的组成，测电笔的使用，白炽电灯。
1．家庭电路的电压是______V。家庭电路的组成包括进户线（火线和零线）、________、 _________ 、______________ 、插座、开关、灯泡和其他用电器等。其中保险装置（熔断器）要____联在干路上，控制灯泡的开关要与灯泡____联，各用电器之间一般要____联在电路中。
C
2．关于家庭电路，下列说法中正确的是（）A．我国家庭电路的电压不高于36 VB．控制电灯的开关与电灯是串联的C．电冰箱中的压缩机与照明灯是串联的D．家庭电路中的空气开关与插座是并联的
B
3．保险丝的主要作用是（）A．保证电路的电压不变B．保证电路的电流不变C．保护人体的安全D．在电流超过规定值时自动切断电路
答：当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故.
三、白炽电灯
螺丝口灯泡和灯座
卡口灯泡和灯座
观察灯泡及灯座的结构
1.在下图所示的甲、乙两种使用测电笔的方法中，正确的是__ _ .
乙
牛刀小试
3.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（）
D
图18.1-3
9．（2019·广东省）图18.1-4为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（）A．插座短路B．进户的火线断路 C．进户的零线断路D．电灯的灯丝断路
C
图18.1-4
1．家庭电路的进户线是由_______线和零线组成的，它们之间的电压是_______V，各种家用电器之间都是______联的。2．我国家庭电路中，为了避免电流过大发生事故，在电路中需要安装熔断器保护电路，熔断器应串联在_______线上；熔断器中保险丝能自动熔断是利用电流的_______效应。

《家庭电路》家庭电路与安全用电PPT课件

知1－讲
1. 进户线家庭电路中的两根电线，一根叫火线，另一根叫零线。火线和零线之间有220伏的电压，零线和地之间没有电压。
2. 电能表电能表上有4根导线与其连接，如何连接？ 1,3进;2,4出
知1－讲
12
34
3. 总开关：（1）闸刀开关的作用
电源线
接通和切断电路，便于更
换电器或维修设备
（2）闸刀开关安装时的应
该怎样放置?
静触头一定要在上边，切不可倒装
知1－讲
静触头动触头
4. 保险设施
知1－讲
插入式开关和保险盒
熔断器内装有保险丝保险丝作用：电路中电流过大时，保险丝自动熔断。
知1－讲
【例1】如图为家庭电路的组成，其中接入①的用电器和②为__并___联，②和③为___串__联。
保证用电安全开关控制所有用电器的通断插座插座与电灯及各用电器之间是并联
仔细观察，结合生活实际，在连接上，你得到哪些有用的信息。
知1－讲
知1－讲
我发现了： 1. 插座和用电器并联 2. 各用电器之间并联 3. 用电器和控制它的开关之间是串联的，且为了安
全起见，火线过来先接开关再接用电器。 4. 插座有双孔和三孔之分
【导引】三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。概括为“左零右火上接地”。
知3－讲
总结
用对比思想认识两孔和三孔插座：
两孔插座
三孔插座
接线
适用范围
优点
适用于小功率、外壳绝缘的
设备
结构简单，连接方便
适用于大功率、外壳可能带电(如金属外壳)的用
电器
能在用电器漏电时，通过地线将漏电导走，以保护人身安全；而且接线牢固，不易产生安全隐患

《家庭电路》家庭电路与安全用电PPT

物理返回目录
(2)冰箱门的密封条采用磁性材料,利用异名磁极相互吸引来增强它的密封性能。
(3)冰箱的压缩机是一台电动机,它是根据通电线圈在
成的,工作时
把
转化为
能。磁场
电动机
电能
机械
中受力转动的原理制
)B
物理返回目录
3.如图为小洁同学演示使用测电笔的几种握笔方法,其中正确的是
(B )
A.(b)和(c) C.(a)和(d)
B.(a)和(c) D.(b)和(d)
物理返回目录
4.如图是家庭电路的实物布线图。下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中,错误的是 ( D )
A.
其他灯都熄灭了,一检查发现保险丝熔断了,发生这种现象的可能原因是( B )
A.插座处有短路
B.插头处有短路
C.灯线断开
D.插座处有断路
物理返回目录
2.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。图乙方框内是其内部示意图,“〇”代表接线柱。请将图乙电路连接完整。要求:符合安全用电原则,开关只控制灯泡,方框内导线只允许连在接线柱上。
是零线。
物理返回目录
4.白炽电灯分为螺口灯泡和卡口灯泡两种。安装家庭电路中螺口灯泡的灯头时,灯头中间的金属片应通过开关跟电源线的火线相连,灯头内的螺旋套应跟零线相连。
物理返回目录
一、填空题
◆ 课堂基础训练 ◆
1.小明家的电路简化后如图所示,由该电路可知:
(1) a (选填“a”或“b”)线是火线; (2)三孔插座中上边的那个孔接地线 (选填“地线” “火线”或“零线”)。
B.
C.

家庭电路与安全用电ppt课件

火线零线
高压线
（2）双线触电
（3）高压电弧触电
（4）跨步电压触电
四、用电原则：
❖请勿接触低压带电体 ❖请勿靠近高压带电体 ❖（低压勿摸，高压勿近）
小结：
❖家庭电路由哪些部分组成？ ❖电能表是测什么的呢 ❖保险丝的材料和作用？ ❖三孔插座的第三个孔是接什么的？ ❖测电笔是用来测什么的？怎样使用？ ❖什么叫触电？ ❖触电的形式有哪几种？ ❖用电的原则是什么？
干路上
3、电能表安装的位置：
四、保险丝
１.保险丝应安装在＿＿干＿路上。
２.保险丝在电路中的作用：当有过大的电流通过时，保险丝产生较多的＿热＿，使它的温度达到＿熔＿点，保险丝＿熔＿断＿，自动切断电路，起到保险作用。
３.家用保险丝是由电阻率较＿大＿，熔点较＿低＿＿的铅锑合金制成的．
1、不要做刺猬，能不与人结仇就不与人结仇，谁也不跟谁一辈子，有些事情没必要记在心上。 2、相遇总是猝不及防，而离别多是蓄谋已久，总有一些人会慢慢淡出你的生活，你要学会接受而不是怀念。 3、其实每个人都很清楚自己想要什么，但并不是谁都有勇气表达出来。渐渐才知道，心口如一，是一种何等的强大! 4、有些路看起来很近，可是走下去却很远的，缺少耐心的人永远走不到头。人生，一半是现实，一半是梦想。 5、你心里最崇拜谁，不必变成那个人，而是用那个人的精神和方法，去变成你自己。 6、过去的事情就让它过去，一定要放下。学会狠心，学会独立，学会微笑，学会丢弃不值得的感情。 7、成功不是让周围的人都羡慕你，称赞你，而是让周围的人都需要你，离不开你。 8、生活本来很不易，不必事事渴求别人的理解和认同，静静的过自己的生活。心若不动，风又奈何。你若不伤，岁月无恙。 9、命运要你成长的时候，总会安排一些让你不顺心的人或事刺激你。 10、你迷茫的原因往往只有一个，那就是在本该拼命去努力的年纪，想得太多，做得太少。 11、有一些人的出现，就是来给我们开眼的。所以，你一定要禁得起假话，受得住敷衍，忍得住欺骗，忘得了承诺，放得下一切。 12、不要像个落难者，告诉别人你的不幸。逢人只说三分话，不可全抛一片心。 13、人生的路，靠的是自己一步步去走，真正能保护你的，是你自己的选择。而真正能伤害你的，也是一样，自己的选择。 14、不要那么敏感，也不要那么心软，太敏感和太心软的人，肯定过得不快乐，别人随便的一句话，你都要胡思乱想一整天。 15、不要轻易去依赖一个人，它会成为你的习惯，当分别来临，你失去的不是某个人，而是你精神的支柱;无论何时何地，都要学会独立行走，它会让你走得更坦然些。

初中物理教育科学九年级下册第九章家庭用电教科版九下物理家庭电路PPT

•
A．前者是插座短路，后者是灯泡短路
•
B．前者是插头短路，后者是灯泡短路
•
C．两者都是插座短路
•
D．两者都是插头短路
B
• 5、电工小组的同学们练习安装模拟家庭电路。接通电源之前，为检查电路中是否有短路现象，老师将火线上的熔丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来熔丝的位置，同时要求同学们将电路中所有开关都断开。在接通电源后，下列说法中
电线断了
湿布擦电器
电线上晾衣服
没有接地线
电暖气旁烤湿衣服
请勿接触低压带电体请勿靠近高压带电体不弄湿的用电器不破坏绝缘体（低压勿摸，高压勿近）
（三）安全用电原则
1、不接触低压带电体，不靠近高压带电体。 2、特别警惕：不该带电的物体带了电，不该导电的物体导了电。
1.引起电路中电流过大熔断保险丝
本节知识归纳
一、家庭电路的组成
进户线
进户线是把国家电网的电能输送到家庭中的导线
➢进户线：包括相线和中性线
➢相线：俗称火线，符号为L
➢中性线：俗称零线，符号为N
➢相线是带电的，而中性线通常是不带电的，相线和中性线之间的电压为220V，它们与用电器的工作部分相连，组成工作电路。
➢另外为了安全用电，还有一根线是保护接地线，俗称接地线，符号为PE，保护接地线通常也不带电。它与用电器的金属外壳相连，当出现相线与金属外壳接触而导致漏电事故时起保护作用。
人用手直接接触A点时，他______触电，用手直接接触B点时，他______触电（选填“
会”或“不会”）。
不会
6、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
7、灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将相线上的熔丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断（）B A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路 C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

家庭电路和安全用电教科版
4、家庭电路里的用电器都是并联的，其原因是（ AD）
A、为了获得相同的电压
B、为了获得相同的电流
C、为了获得相同的功率
D、为了可以单独工作
5、自动空气开关的作用与下列哪个元件相同？（C ）
A、电能表 B、插座 C、保险装置 D、普通开关
6、如图所示的三孔插座，与孔①相连的是（ C ）
同是漏电，
火零线线
火零线线
为何反差如
此大？
家庭电路和安全用电教科版
找别扭：在下图中找出你认为不合理的
电路连接。
。220。V
火线
电
零线
能
表
..
家庭电路和安全用电教科版
现代家庭生活离不开电，那么我们怎样才能安全用电呢？还是让我们一起来学习一下安全用电吧
家庭电路和安全用电教科版
提问：触电是怎么一回事？
A、停电了 B、进户的火线断了 C、火线与零线相碰了 D、零线断了
9、某人声称自己具有特异功能——不怕电，他把灯泡接在了两根电线上，灯泡正常发光，取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用试电笔测其肌肤，众人见氖管发光而瞠目结舌，对此，下列说法不正确的是（ B ）
A、这是伪科学的、以上三种都可以
7、用试电笔测试如图所示插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（BC ）
A、插座发生了短路
B、保险丝断了
C、使试用笔方法不正确
D、零线断了
家庭电路和安全用电教科版
聪明的你一定要细心哟！
8、李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ D ）
思考：小明家里新装了台空调，使用时保险丝
总是会熔断，线路负荷角度考虑没什么问题，所以他干脆将保险丝换成了一根铜丝，你认为小明的做法可取么，为什么？
切勿用铜丝或铁丝替代保险丝
家庭电路和安全用电教科版
断路器：
作用：替代闸刀开关和熔断器
触电保护器也是断路器的一种
家庭电路和安全用电教科版
新型家用配电箱
笔尖金属体
电阻氖管
弹簧笔尾金属体塑料笔杆
家庭电路和安全用电教科版
!
1、手没有触到笔尾金属体，即使笔尖金属体触到火线时，氖管也不会发光。
2、使用时手一定不能碰到笔尖金属体。
家庭电路和安全用电教科版
问题： 1电能表：
电能表上有__4___ 根导线与其连接，如何连接？
1,3进;2,4出
12
34
家庭电路和安全用电教科版
2闸刀开关：电源线
（1）闸刀开关的作用
静触头动触头
接通和切断电路，便于更换电器或维修设备
（2）闸刀开关安装时的应该怎样放置 ?
静触头一定要在上边，切不
可倒装
电源线
家庭电路和安全用电教科版
保险丝
家庭电路和安全用电教科封版闭管式熔断器
家庭电路和安全用电教科版
3熔断器：(1)熔断器有＿封＿闭＿管＿式熔断器和插＿入＿式＿熔断器两种
双
线
线
触
触
电
电
两类触电(低压触电)
家庭电路和安全用电教科版
高压
高
线
压
高压跨
电
步
弧触
电压触
电
电
U
高压触电
家庭电路和安全用电教科版
安全用电的原则: 不靠近高压带电体，不接触低压带电体。
家庭电路和安全用电教科版
触电的急救
首先切断电源，然后进行抢救或灭火。
家庭电路和安全用电教科版
想一下，我们今天都学习了什么？
家庭电路和安全用电教科版
用以学过的知识，你能解决吗？
开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？
家庭电路和安全用电教科版
➢电灯及其开关的接法
控制电灯的开关应与电灯串联，并且要接在火线上
接火线
家庭电路和安全用电教科版
插座
插头
用
电
器
金
属
外
壳
“左零右火上接地”
家庭电路和安全用电教科版
第十九章生活用电
19.1 家庭电路
家庭电路和安全用电教科版
从户外的低压电网引进室内的进户线有
__两____根，其中有一根在室外就与大地相连，我们叫它__零___线；另一根叫端线，俗称__火___线。
家庭电路的组成
家庭电路和安全用电教科版
家庭电路的组成和连接方法
火线零线
家庭电路和安全用电教科版
➢明确：人体是导体，人体触及带电体时，电流通过人体，这就是触电。
提问：电流对人体的危险与哪些因素有关？
➢明确：电流对人体的危险主要与电流大小、通电时间长短、电流通过人体的部位等因素有关；另外，有资料标明相同电压的交流电与直流电、交流电对人体的危害更大
家庭电路和安全用电教科版
两种类型的触电
单
家庭电路的组成
组成：电能表、总开关、保险盒、插座和电灯等
保险丝的作用
空气开关——新型的保险装置
生
火线和零线
火线和零线
活
验电笔
用
单线触电
电
低压触电
双线触电
常识
触电的类型
高压触电
高压电弧触电
高压跨步电压触电
触电的急救
首先马上切断电源人工呼吸
通知医务人员救护
家庭电路和安全用电教科版
1、关于家庭电路，下列说法中不正确的是（C）
B、此人也许有不导电的特异功能
C、此人与大地之间一定有良好的绝缘
(2)熔断器内装有＿保＿险＿丝＿: a、保险丝作用：电路中电流过大时，保险丝自动熔断。
思考：
1、你认为保险丝一般由什么材料做比较合适？ 2、如果选用的保险丝额定电流值太大或太小会怎样？
家庭电路和安全用电教科版
b、保险丝材料：一般由电阻率较大熔点较低的铅锑金属合金做成的。 c、保险丝选择：保险丝的电流等于或稍大于电路中正常工作的电流。

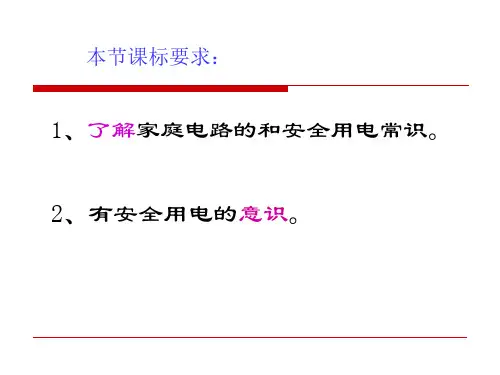

家庭电路和安全用电教科版
3、下列四种说法，符合安全用电的做法是（）
A、两手同时接触火线和零线 B、插座安装过低，小孩玩耍时将小手指塞进插座 C、家用电器外壳加接地保护 D、人摆弄电器触到接火线的金属插头 E、用湿手去拔用电器的带电插头 F、在电线上晾晒衣物 G、将开关接在零线上 H、临时更换保险丝可以用铜丝代替 I、给电冰箱供电要使用三孔插座 J、用湿布擦正在工作的电视 K、在高压线下放风筝
A、电能表用来显示用户所用的电能，应安装在干路上 B、保险丝安装在总开关后，当电路中有大电流通过时会熔断 C、开关与用电器并联 D、总开关千万不能倒装，其静触头应在上面
2、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生
的后果是（D ）
A、灯不能正常发光 B、保险丝迅速熔断 C、开关依然起作用 D、灯总是亮着
