常用低压电器图形符号和文字符号..

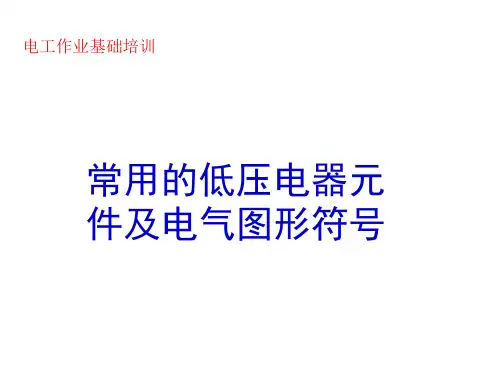

常用的低压电器元件及电气图形符号

中间继电器常开接点
中间继电器常闭接点
接触器常开接点
接触器常闭接点
说明：开关或触点在垂直画时，推荐向左为常开向右为常闭；水平画时推荐向下为常开向上为常闭。
线圈主触头辅助常开触头辅助常闭触头
热继电器图片
热继电器的作用
热继电器是一种利用电流的热效应来切断电路的保护电器。专门用来对连续运转的电动机进行过载及断相保护，以防电动机过热而烧毁
结构：
发热元件 I
双金属片
扣板
常闭触头
工作原理：
发热元件接入电机主电路，若长时间过载，双金属片被烤热。因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧拉回，常闭触头断开。
热继电器符号：
• 2）文字符号：FR • 3）图形符号：
热元件常开触头常闭触头
转换开关图片
• 转换开关作用
• 转换开关，就是可以把不同电流的电器转换成其能适用的电压和电流下正常工作的电器元件。主要用于各种控制线路的转换、电压表、电流表的换相测
量控制、配电装置线路的转换和遥控等。
万能转换开关符号：
熔断器符号：
1)文字符号：FU 2)图形符号：
断路器图片
断路器的作用：
低压断路器又叫自动空气开关，既有手动开关作用，又能自动进行失压、欠压过载和短路保护的电器。
用于电动机和其他用电设备的电路中，在正常情况下，它可以分断和接通工作电流；当电路发生过载、短路、失压等故障时，它能自动切断故障电路，有效地保护串接于它后面的电器设备；还可用于不频繁地接通、分断负荷的电路，控制电动机的运行和停止。

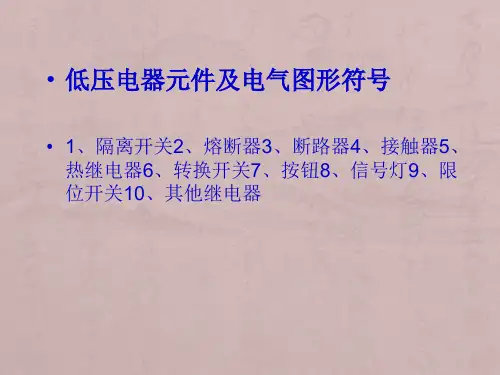

• 低压电器元件及电气图形符号
• 1、隔离开关2、熔断器3、断路器4、接触器5、热继电器6、转换开关7、按钮8、信号灯9、限位开关10、其他继电器

常用的低压电器元件及电气图形符号

红色信号灯 HR 绿色信号灯 HG 白色信号灯 HW 黄色信号灯 HY
n
新文字符号W
三根芯线的线路、电缆 n根芯线的线路、电缆
35、电缆、导线
继电器和接触器的工作原理一样。主要区别在于，接触器的主触头可以通过大电流，而继电器的触头只能通过小电流。所以，继电器只能用于控制电路中。
继电器类型：
中间继电器电压继电器电流继电器时间继电器速度继电器 …...
•中间继电器和接触器的结构和工作原理大致相同。 •主要区别： • 接触器的主触点可以通过大电流； • 继电器的体积和触点容量小，触点数目多，且只能通过小电流。所以，继电器一般用于控制电路中。
热继电器符号：
• 2）文字符号：FR • 3）图形符号：
热元件常开触头常闭触头
转换开关图片
• 转换开关作用
• 转换开关，就是可以把不同电流的电器转换成其能适用的电压和电流下正常工作的电器元件。主要用于各种控制线路的转换、电压表、电流表的换相测
量控制、配电装置线路的转换和遥控等。
万能转换开关符号：
KT
a)
b)
c)
KT
KT
KT
KT
KT d)
KT
e)
f)
g)
h)
i)
a) 一般线圈符号 b) 通电延时线圈 c) 断电延时线圈 d) 延时闭合的动断触点 e) 延时断开的动断触点 f) 延时断开的动合触点 g) 延时闭合的动断触点 h) 瞬时动合触点 i) 瞬时动断触点
新文字符号 M
3～
3～
M
线圈主触头辅助常开触头辅助常闭触头
热继电器图片
热继电器的作用
热继电器是一种利用电流的热效应来切断电路的保护电器。专门用来对连续运转的电动机进行过载及断相保护，以防电动机过热而烧毁

常用的低压电器元件及电气图形符号

• 低压电器元件及电气图形符号
• 1、隔离开关2、熔断器3、断路器4、接触器5、热继电器6、转换开关7、按钮8、信号灯9、限位开关10、其他继电器
• 隔离开关图片
隔离开关（俗称“刀闸” ），即在分位置时，触头间有符合规定要求
的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。主要功能：不带负荷分断和接通线路。
7
SB
SB
SB
1
2
常开按钮常闭按钮复合按钮
3
4
信号灯图片
信号灯作用：
信号灯是指示有关照明，灯光信号，并对异常情况发出警报信号的灯。
信号灯的符号：
1）文字符号：HR（红色）HG（绿色）HY（黄色）HB（蓝色）HW（白色）
2 ）图形符号：
行程开关图片
行程开关作用：
将机械位移转换成电信号，使电动机运行状态发生改变，即按一定行程自动停车、反转、变速或循环。
断路器符号：
1)文字符号：QF 2)图形符号：
单极
三极
接触器图片
接触器作用：
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触
器。
接触器符号：
1)文字符号：KM 2)图形符号：
新文字符号QL
新文字符号QS
隔离开关
9、隔离开关
具有自动释放的负荷开关
10、负荷开关
新文字符号QF
11、断路器
新文字符号FU
12、熔断器
KA
KA

(完整版)常用的低压电器元件及电气图形符号

KT
a)
b)
c)
KT
KT
KT
KT
KT d)
KT
e)
f)
g)
h)
i)
a) 一般线圈符号 b) 通电延时线圈 c) 断电延时线圈 d) 延时闭合的动断触点 e) 延时断开的动断触点 f) 延时断开的动合触点 g) 延时闭合的动断触点 h) 瞬时动合触点 i) 瞬时动断触点
新文字符号 M
3～
3～
M
断路器符号：
1)文字符号：QF 2)图形符号：
单极
三极
接触器图片
接触器作用：
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触
器。
接触器符号：
1)文字符号：KM 2)图形符号：
7
SB
SB
SB
1
2
常开按钮常闭按钮复合按钮
3
4
信号灯图片
信号灯作用：
信号灯是指示有关照明，灯光信号，并对异常情况发出警报信号的灯。
信号灯的符号：
1）文字符号：HR（红色）HG（绿色）HY（黄色）HB（蓝色）HW（白色）
2 ）图形符号：
行程开关图片
行程开关作用：
将机械位移转换成电信号，使电动机运行状态发生改变，即按一定行程自动停车、反转、变速或循环。
电工作业基础培训
常用的低压电器元件及电气图形符号
• 低压电器元件及电气图形符号
• 1、隔离开关2、熔断器3、断路器4、接触器5、热继电器6、转换开关7、按钮8、信号灯9、限位开关10、其他继电器

常用电气图形符号和文字符号

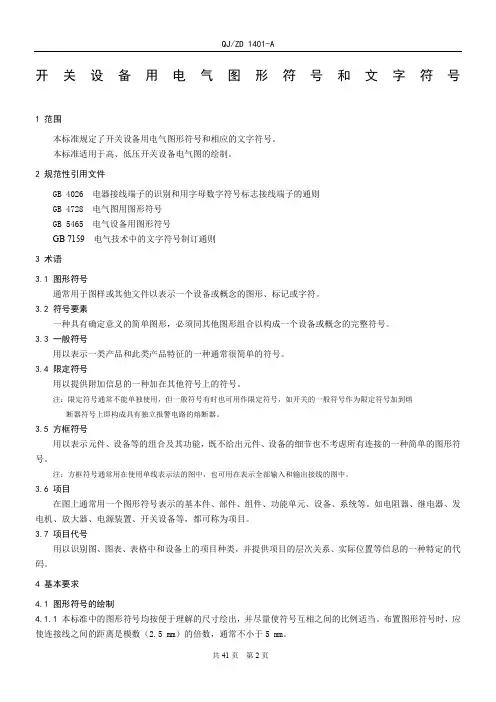

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。

本标准适用于高、低压开关设备电气图的绘制。

2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。

3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。

3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。

注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。

3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。

注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。

3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。

3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。

4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。

布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。

4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。

符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。

4.1.3本标准示出的图形符号方位不是强制的。

低压电工符号大全

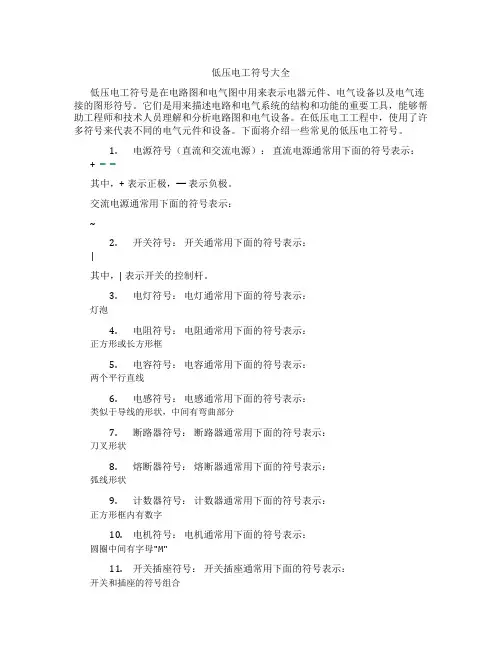

低压电工符号大全低压电工符号是在电路图和电气图中用来表示电器元件、电气设备以及电气连接的图形符号。

它们是用来描述电路和电气系统的结构和功能的重要工具，能够帮助工程师和技术人员理解和分析电路图和电气设备。

在低压电工工程中，使用了许多符号来代表不同的电气元件和设备。

下面将介绍一些常见的低压电工符号。

1.电源符号（直流和交流电源）：直流电源通常用下面的符号表示：+ ━━其中，+ 表示正极，━表示负极。

交流电源通常用下面的符号表示：~2.开关符号：开关通常用下面的符号表示：|其中，| 表示开关的控制杆。

3.电灯符号：电灯通常用下面的符号表示：灯泡4.电阻符号：电阻通常用下面的符号表示：正方形或长方形框5.电容符号：电容通常用下面的符号表示：两个平行直线6.电感符号：电感通常用下面的符号表示：类似于导线的形状，中间有弯曲部分7.断路器符号：断路器通常用下面的符号表示：刀叉形状8.熔断器符号：熔断器通常用下面的符号表示：弧线形状9.计数器符号：计数器通常用下面的符号表示：正方形框内有数字10.电机符号：电机通常用下面的符号表示：圆圈中间有字母"M"11.开关插座符号：开关插座通常用下面的符号表示：开关和插座的符号组合12.地线符号：地线通常用下面的符号表示：横线和三角形这些是一些常见的低压电工符号，用于表示电路元件和设备。

通过了解这些符号，我们可以更好地理解和分析电气图和电气设备，提高工作效率。

在实际应用中，还有更多的特殊符号和标记，需要根据具体的电气图纸和标准进行学习和理解。

(完整版)常用低压电器图形符号和文字符号

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

常用电气图形符号和文字符号

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。

本标准适用于高、低压开关设备电气图的绘制。

2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。

3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。

3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。

注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。

3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。

注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。

3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。

3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。

4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。

布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。

4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。

符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。

4.1.3本标准示出的图形符号方位不是强制的。

电气图纸常用文字图形标识符号

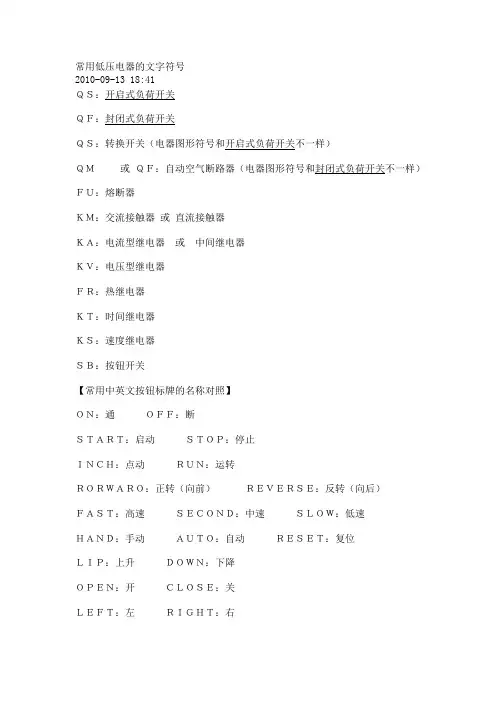

常用低压电器的文字符号
2010-09-13 18:41
ＱＳ：开启式负荷开关
ＱＦ：封闭式负荷开关
ＱＳ：转换开关（电器图形符号和开启式负荷开关不一样）
ＱＭ或ＱＦ：自动空气断路器（电器图形符号和封闭式负荷开关不一样）ＦＵ：熔断器
ＫＭ：交流接触器或直流接触器
ＫＡ：电流型继电器或中间继电器
ＫＶ：电压型继电器
ＦＲ：热继电器
ＫＴ：时间继电器
ＫＳ：速度继电器
ＳＢ：按钮开关
【常用中英文按钮标牌的名称对照】
ＯＮ：通ＯＦＦ：断
ＳＴＡＲＴ：启动ＳＴＯＰ：停止
ＩＮＣＨ：点动ＲＵＮ：运转
ＲＯＲＷＡＲＯ：正转（向前）ＲＥＶＥＲＳＥ：反转（向后）
ＦＡＳＴ：高速ＳＥＣＯＮＤ：中速ＳＬＯＷ：低速
ＨＡＮＤ：手动ＡＵＴＯ：自动ＲＥＳＥＴ：复位
ＬＩＰ：上升ＤＯＷＮ：下降
ＯＰＥＮ：开ＣＬＯＳＥ：关
ＬＥＦＴ：左ＲＩＧＨＴ：右
ＨＩＧＨ：高ＬＯＷ：低
ＴＥＳＴ：试验ＪＯＧ：微动ACKNOWLEDGE：受信EMERGSTOP：紧停ＳＱ：位置开关或行程开关。

常见电气元件图形符号、文字符号一览表

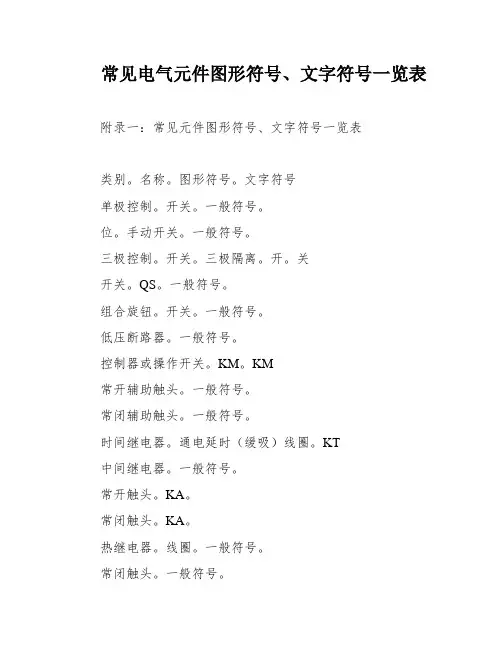

常见电气元件图形符号、文字符号一览表附录一：常见元件图形符号、文字符号一览表类别。

名称。

图形符号。

文字符号单极控制。

开关。

一般符号。

位。

手动开关。

一般符号。

三极控制。

开关。

三极隔离。

开。

关开关。

QS。

一般符号。

组合旋钮。

开关。

一般符号。

低压断路器。

一般符号。

控制器或操作开关。

KM。

KM常开辅助触头。

一般符号。

常闭辅助触头。

一般符号。

时间继电器。

通电延时（缓吸）线圈。

KT中间继电器。

一般符号。

常开触头。

KA。

常闭触头。

KA。

热继电器。

线圈。

一般符号。

常闭触头。

一般符号。

钥匙操作式按钮。

SA。

FR 急停按钮。

QS。

SB。

QF 按。

钮。

复合按。

QS。

SB 常开按钮。

QS。

置。

开关。

一般符号。

复合触头。

常闭触头SQ。

常闭触头。

SQ。

三极负荷开关。

一般符号。

常闭按钮。

SB。

线圈操作器件。

一般符号。

热元件。

一般符号。

常开主触接触器头。

FR。

电器。

一般符号。

断电延时（缓放）线圈 KA。

瞬时闭合的常开触头。

KA。

瞬时断开的常闭触头。

KA。

延时闭合的常开触头。

KT。

延时断开的常闭触头。

KT。

延时闭合的常闭触头。

KT。

延时断开的常开触头。

KT。

电磁铁的一般符号。

YA。

电压继电器。

KT。

电流继电器。

KT。

过电流线圈。

KA。

欠电流线圈。

KA。

过电压线圈。

KA。

欠电压线圈。

KV。

三相笼电磁吸盘。

KV。

电磁操作器。

一般符号。

电磁制动器。

一般符号。

电磁离合器。

YH型异步电动机。

三相绕M。

YC。

异步电机。

一般符号。

他励直流电动机。

并励直流电动机。

M。

YB。

电磁阀。

一般符号。

非电量控制的继电器。

速度继电器常开触头。

压力继电器常开触头。

YV流电动机。

串励直流电动机。

KS流电动机。

熔断器FU。

发电机。

一般符号。

直流测速发电机。

G。

单相变压器。

一般符号。

三相变压器。

TC。

TG。

TM。

信号灯（指示灯）。

灯。

照明灯。

HL。

电压互感器。

一般符号。

电流互感器。

TV。

接插器。

X。

插头和插座。

插头XP。

插座XS。

电抗器。

L。

附录二：华中数控XXX试验台电气原理图1.电源开关2.主轴强电A3.伺服强电4.刀架电机5.控制变压器T-TC16.建议3X1mm BK6A7.AC380V 50Hz8.500W9.一般符号10.一般符号The following is a corrected n of the article:The wiring diagram for the HED-21S-3 CNC XXX Control Co。

低压电器图形符号及文字符号大全

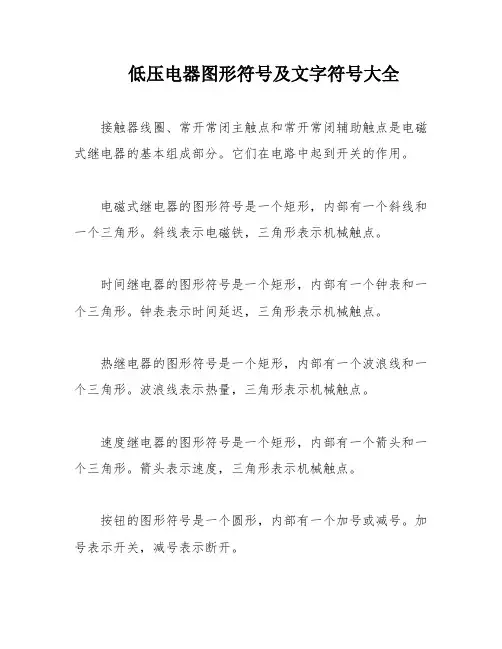

低压电器图形符号及文字符号大全接触器线圈、常开常闭主触点和常开常闭辅助触点是电磁式继电器的基本组成部分。

它们在电路中起到开关的作用。

电磁式继电器的图形符号是一个矩形，内部有一个斜线和一个三角形。

斜线表示电磁铁，三角形表示机械触点。

时间继电器的图形符号是一个矩形，内部有一个钟表和一个三角形。

钟表表示时间延迟，三角形表示机械触点。

热继电器的图形符号是一个矩形，内部有一个波浪线和一个三角形。

波浪线表示热量，三角形表示机械触点。

速度继电器的图形符号是一个矩形，内部有一个箭头和一个三角形。

箭头表示速度，三角形表示机械触点。

按钮的图形符号是一个圆形，内部有一个加号或减号。

加号表示开关，减号表示断开。

行程开关的图形符号是一个矩形，内部有一个斜线和一个弯曲的线。

斜线表示运动方向，弯曲的线表示机械触点。

接近开关的图形符号是一个矩形，内部有一个箭头和一个圆形。

箭头表示探测方向，圆形表示机械触点。

刀开关的图形符号是一个矩形，内部有一个竖线和一个斜线。

竖线表示通电，斜线表示断电。

低压断路器的图形符号是一个矩形，内部有一个斜线和一个弯曲的线。

斜线表示断电，弯曲的线表示机械触点。

熔断器的图形符号是一个矩形，内部有一个波浪线和一个弯曲的线。

波浪线表示热量，弯曲的线表示机械触点。

电路图常用符号包括AC交流电、DC直流电、FU熔断器、G发电机、M电动机、HG绿灯、HR红灯、HW白灯、KP光字牌、K继电器、KA(NZ)电流继电器(负序零序)、KD差动继电器、KF闪光继电器、KH热继电器、KM中间继电器、KOF 出口中间继电器、KS信号继电器、KT时间继电器、KV(NZ)电压继电器(负序零序)、KR干簧继电器、KI阻抗继电器、KW(NZ)功率方向继电器(负序零序)、KM接触器、KA瞬时继电器、瞬时有或无继电器、交流继电器、KV电压继电器、L线路、QF断路器、QS隔离开关、T变压器、TA电流互感器、TV电压互感器、W直流母线、YC合闸线圈、YT跳闸线圈、PQS有功无功视在功率、EUI电动势电压电流、SE实验按钮、SR复归按钮、f频率等。

（完整word版）常用电气图形符号和文字符号

（完整word版）常⽤电⽓图形符号和⽂字符号开关设备⽤电⽓图形符号和⽂字符号1范围本标准规定了开关设备⽤电⽓图形符号和相应的⽂字符号。

本标准适⽤于⾼、低压开关设备电⽓图的绘制。

2 规范性引⽤⽂件GB 4026 电器接线端⼦的识别和⽤字母数字符号标志接线端⼦的通则GB 4728 电⽓图⽤图形符号GB 5465 电⽓设备⽤图形符号GB 7159 电⽓技术中的⽂字符号制订通则3 术语3.1 图形符号通常⽤于图样或其他⽂件以表⽰⼀个设备或概念的图形、标记或字符。

3.2符号要素⼀种具有确定意义的简单图形，必须同其他图形组合以构成⼀个设备或概念的完整符号。

3.3 ⼀般符号⽤以表⽰⼀类产品和此类产品特征的⼀种通常很简单的符号。

3.4 限定符号⽤以提供附加信息的⼀种加在其他符号上的符号。

注：限定符号通常不能单独使⽤，但⼀般符号有时也可⽤作限定符号，如开关的⼀般符号作为限定符号加到熔断器符号上即构成具有独⽴报警电路的熔断器。

3.5 ⽅框符号⽤以表⽰元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的⼀种简单的图形符号。

注：⽅框符号通常⽤在使⽤单线表⽰法的图中，也可⽤在表⽰全部输⼊和输出接线的图中。

3.6 项⽬在图上通常⽤⼀个图形符号表⽰的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放⼤器、电源装置、开关设备等，都可称为项⽬。

3.7 项⽬代号⽤以识别图、图表、表格中和设备上的项⽬种类，并提供项⽬的层次关系、实际位置等信息的⼀种特定的代码。

4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺⼨绘出，并尽量使符号互相之间的⽐例适当。

布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不⼩于5 mm。

4.1.2本标准中的图形符号可根据需要缩⼩或放⼤，当⼀个图形符号⽤以限定另⼀个图形符号时，该符号常常缩⼩绘制。

符号缩⼩或放⼤时，各符号相互间及符号本⾝的⽐例应保持不变。

低压电器图形符号及文字符号大全

低压电器图形符号及文字符号大全低压电器在电力系统中起着重要的作用，它们用于控制、保护和操作电气设备。

为了方便工程师和技术人员理解、识别和操作这些设备，存在一套标准化的图形符号和文字符号。

本文将介绍低压电器中常见的图形符号及文字符号，帮助读者更好地理解和运用低压电器。

一、图形符号1. 开关符号开关符号用来表示开关的不同状态和类型。

常见的开关符号有：(图1) 单刀单throw开关（SPST）：用于表示只有一个触点，开闭两种状态。

(图2) 单刀双throw开关（SPDT）：用于表示一个触点，但有两种不同的工作状态。

(图3) 双刀双throw开关（DPDT）：用于表示两个触点，具有两个相互独立的工作状态。

2. 插座符号插座符号用来表示电源插座的不同类型和功能。

常见的插座符号有：(图4) 三孔插座：表示带有地线的电源插座。

(图5) 两孔插座：表示只有两个插孔的电源插座。

(图6) USB插座：表示用于连接USB设备的插座。

3. 保护器符号保护器符号用来表示各种保护器件，例如断路器、熔断器和过流保护器。

常见的保护器符号有：(图7) 空气断路器：表示用于保护电路免受过载和短路的断路器。

(图8) 熔断器：表示用于短路保护的熔断器。

(图9) 过流保护器：表示用于保护电路免受过流的保护器。

4. 信号灯符号信号灯符号用来表示不同类型的指示灯和信号灯。

常见的信号灯符号有：(图10) 指示灯：表示用于指示设备状态的灯。

(图11) 报警灯：表示用于表示紧急情况的灯。

(图12) 绿灯、黄灯、红灯：分别表示绿色、黄色和红色信号灯。

二、文字符号1. 电压符号电压符号用来表示电路中的不同电压等级。

常见的电压符号有：U 表示电压V 表示伏特kV 表示千伏mV 表示毫伏2. 电流符号电流符号用来表示电路中的不同电流等级。

常见的电流符号有：I 表示电流A 表示安培mA 表示毫安kA 表示千安3. 频率符号频率符号用来表示电路中的不同频率等级。
