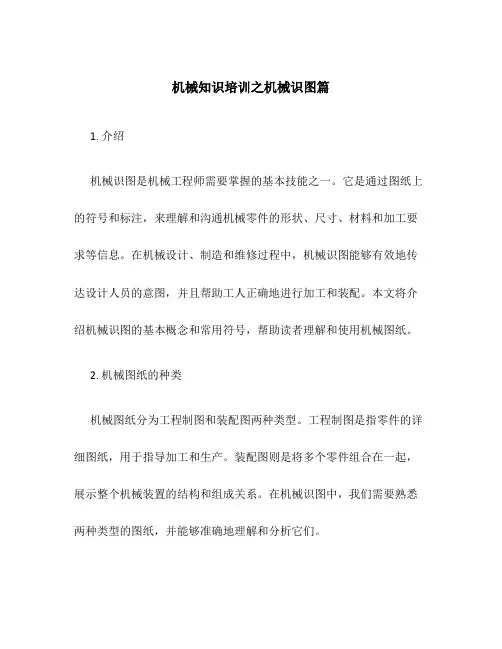

机械知识培训之机械识图篇1. 介绍机械识图是机械工程师需要掌握的基本技能之一。
它是通过图纸上的符号和标注，来理解和沟通机械零件的形状、尺寸、材料和加工要求等信息。
在机械设计、制造和维修过程中，机械识图能够有效地传达设计人员的意图，并且帮助工人正确地进行加工和装配。
本文将介绍机械识图的基本概念和常用符号，帮助读者理解和使用机械图纸。
2. 机械图纸的种类机械图纸分为工程制图和装配图两种类型。
工程制图是指零件的详细图纸，用于指导加工和生产。
装配图则是将多个零件组合在一起，展示整个机械装置的结构和组成关系。
在机械识图中，我们需要熟悉两种类型的图纸，并能够准确地理解和分析它们。
3. 机械图纸的标注和符号3.1 尺寸标注在机械图纸中，尺寸标注是非常重要的。
它能够告诉读者零件的准确尺寸，从而指导加工和装配。
常见的尺寸标注方式有直线尺寸标注和径向尺寸标注。
直线尺寸标注是通过在图纸上绘制实线、虚线或箭头来表示零件的长度、宽度和高度等尺寸信息。
径向尺寸标注则是用虚线、文字和箭头表示零件的孔径、内外径等尺寸信息。
3.2 符号标注在机械图纸中，符号标注用于表示零件的特殊要求和特征。
例如，表面粗糙度标注可以告诉读者零件的表面光滑程度，焊缝标注可以指导焊接过程，并且还有其他各种符号用于表示螺纹、齿轮、键槽等特征。
4. 机械图纸的解读4.1 三视图机械图纸通常包含正视图、俯视图和左视图三个视图。
正视图展示了物体的正面，俯视图则展示了物体的上面，左视图则展示了物体的左侧。
通过综合三个视图的信息，我们可以了解到零件的整体形状和尺寸。
4.2 剖视图剖视图是一种特殊的视图，用于展示物体内部的结构和细节。
它通过在某个平面上切割物体，将切割面展示在图纸中，从而让读者了解物体的内部结构。
剖视图可以用来展示机械装置的工作原理，以及某些零件的加工特征。
4.3 组装图组装图展示了多个零件如何装配在一起，从而构成整个机械装置。
在组装图中，我们需要理解各个零件之间的连接方式和装配顺序。
