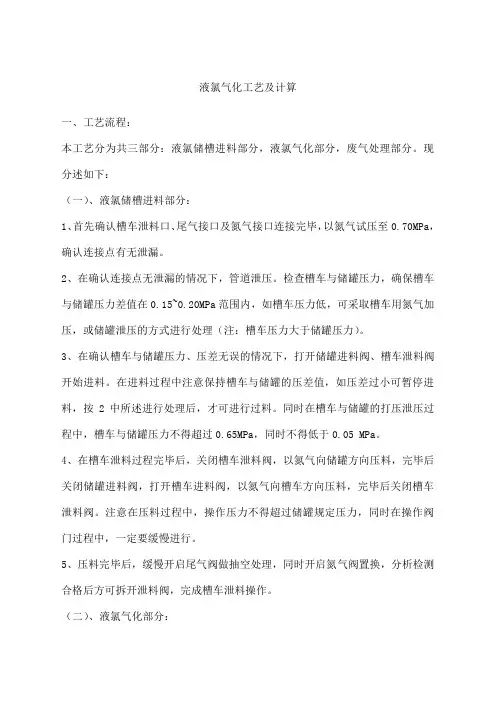

液氯气化工艺及计算

一、工艺流程:

本工艺分为共三部分:液氯储槽进料部分,液氯气化部分,废气处理部分。现分述如下:(一)、液氯储槽进料部分:

1、首先确认槽车泄料口、尾气接口及氮气接口连接完毕,以氮气试压至0.70MPa,确认连接点有无泄漏。

2、在确认连接点无泄漏的情况下,管道泄压。检查槽车与储罐压力,确保槽车与储罐压力差值在0.15~0.20MPa范围内,如槽车压力低,可采取槽车用氮气加压,或储罐泄压的方式进行处理(注:槽车压力大于储罐压力)。

3、在确认槽车与储罐压力、压差无误的情况下,打开储罐进料阀、槽车泄料阀开始进料。在进料过程中注意保持槽车与储罐的压差值,如压差过小可暂停进料,按2中所述进行处理后,才可进行过料。同时在槽车与储罐的打压泄压过程中,槽车与储罐压力不得超过0.65MPa,同时不得低于0.05 MPa。

4、在槽车泄料过程完毕后,关闭槽车泄料阀,以氮气向储罐方向压料,完毕后关闭储罐进料阀,打开槽车进料阀,以氮气向槽车方向压料,完毕后关闭槽车泄料阀。注意在压料过程中,操作压力不得超过储罐规定压力,同时在操作阀门过程中,一定要缓慢进行。

5、压料完毕后,缓慢开启尾气阀做抽空处理,同时开启氮气阀置换,分析检测合格后方可拆开泄料阀,完成槽车泄料操作。

(二)、液氯气化部分:

1、液氯气化器采用热水循环加热,热水槽循环水依靠外接软化水补充,并控制一定液位(2/3)。循化水依靠外接蒸汽管道加热,并且水温控制在40~45℃范围内。热水循环罐通过底部排污口定期排污。

2、液氯储槽中的液氯依靠液下泵送至液氯气化器内,液下泵出口压力控制在0.65MPa左右,依靠液位传感器传输信号调节进料量,维持气化器中液位在2/3左右。气化器通过离心泵送来的循环热水加热使液氯转化为气体,通过气化器上的压力传感器调节进水流量,来调节蒸发量使气化器压力稳定在0.6MPa左右。

气化器通过底部排污口定期排污至废气缓冲罐内,严格控制汽化器中三氯化氮含量不超过50g/l。

3、从气化器出口排出的氯气通过调节法进入氯气缓冲罐,为防止氯气夹带液氯影响后系统操作安全,氯气缓冲罐采用加套式,加套内通以热水保温加热(40~45℃),使带入的液氯完全气化,氯气缓冲罐压力通过进口调节阀控制(0.6MPa)。

从氯气缓冲罐出口排出的氯气送至氯化氢合成工序。

4、液氯气化器排污操作:

a、将气化器液位控制在30%,压力泄至0.2MPa左右,再向中间排污罐排料。

b、排料完毕后,关闭气化器排污阀,以氮气给中间排污罐打压至0.15MPa,然后缓慢向残氯吸收罐过料,残氯以15%稀碱液缓慢吸收,稀碱液通过外置冷却器换热,保证吸收罐温度≤40℃,压力≤0.02MPa,尾气排至废气处理塔。

c、残液处理过程中,及时监测吸收碱液中的含碱量,当碱液低于2%含量是及时更换碱液。(三)、尾气处理部分:

1、本工序槽车泄料,储罐进料,设备管道泄压、液下泵氮气密封、设备排污,设备检修置换等含氯废气均排至废气缓冲罐内,废气经废气处理塔经碱液吸收后,由塔顶风机抽出排至大气,风机进口压力稳定在-3.5Kpa。

2、碱液经由碱液高位槽定量放至循环罐内,向碱液循环罐加入定量水,开碱液循环泵打循环混合碱液。分析检测混合碱液浓度达10~15%时,停止加水。开启碱液循环泵,向废气处

理塔输送碱液吸收系统所排含氯废气。定时分析检测循环液中碱含量及次氯酸钠含量,当碱含量达到PH值为8~10时,将碱液循环切换至另一碱液循环罐继续吸收含氯废气。

3、将转化为次氯酸钠溶液的吸收液泵送至次氯酸钠高位槽外售。

二、操作要点及注意事项:

1、严禁设备超压、带病运行。

2、严禁氯气外逸。

3、严格按操作规定进行操作,杜绝各类违章行为。

4、严格执行汽化器定期排污及三氯化氮的检测工作。

5、装置区配备氯气捕消器、防护滤毒面具、防护眼镜及氧气呼吸器等,以备发生异常时作应急处理。

6、液氯储存区应有备用储罐,以备液氯储罐发生异常时,将液氯倒置备用罐中,操作时可通过液下泵将泄漏储罐中液氯泵送至备用罐中。(严禁对泄漏罐进行加压操作)

7、残液排料、吸收过程中各容器压力一定不要超过工艺规定压力值,同时保证过料,吸收等过程均为液相过料。

三、工艺条件:

设备名称工控指标

热水槽液位2/3

水温40~45℃

热水泵Q=5m3/h H=25m

电机功率 1.5 KW

液氯储槽液位2/3

工作压力≤0.65MPa

液下泵Q= m3/h H= m

电机功率KW

液氯蒸发器工作压力≤0.65MPa

加热水温40~45℃

液位≤2/3

氯气缓冲罐工作压力≤0.65MPa

加热水温40~45℃(设定值为42℃)

废气处理塔塔顶压力3~5Kpa(真空度)

废气机前缓冲罐工作压力-30~+50Kpa

氯压机进口压力-30~+50Kpa

出口压力50~80Kpa

出口温度≤50℃

废气机后缓冲罐工作压力50~80Kpa

塔顶风机真空度5~10KPa

电机功率KW

碱液循环槽液位≤80%

碱浓度10~15%

碱液循环泵Q= m3/h H=30m

电机功率KW

碱液循环冷却器碱液出口温度≤40℃

碱液高位槽液位≤80%

容量m3

次氯酸钠储槽液位≤80%

容量m3

PH ≈8~10

有效氯4~7%

四、工艺计算:

(一)、液氯气化器:

1、操作参数:

氯气操作压力0.7MPa(绝压),查数据表可知其沸点温度为22℃

循环热水温度40~45℃,对应45℃下的氯的饱和蒸汽压力为1.27MPa,故气化器设计压力不低于1.4~1.5 MPa。

安全阀设计压力应设定在0.75~0.80 MPa

2、换热面积:

液氯的气化热(22℃,0.7MPa压力下)约为250kJ/kg

以液氯蒸发量10t/d计,则每小时蒸发量为0.417t

Q汽=0.417*250*1000=104250 kJ/hr=24940kcal/hr

循环热水进出口温差以10℃计算(进口42℃、出口32℃)

则所需热水循环量为M=24940/(1*10*1000)=2.494t/hr

3、管路计算:在22℃,0.7MPa压力下,氯气的密度约为23kg/m3

则氯气流量为V=0.417*1000/23=18.13m3/hr

气体流速取u= m/s

则管径为d=

4、蒸汽需求量:热量损失以实际需求量的1.2倍计

则m=1.2*24940/539=55.5kg/hr
