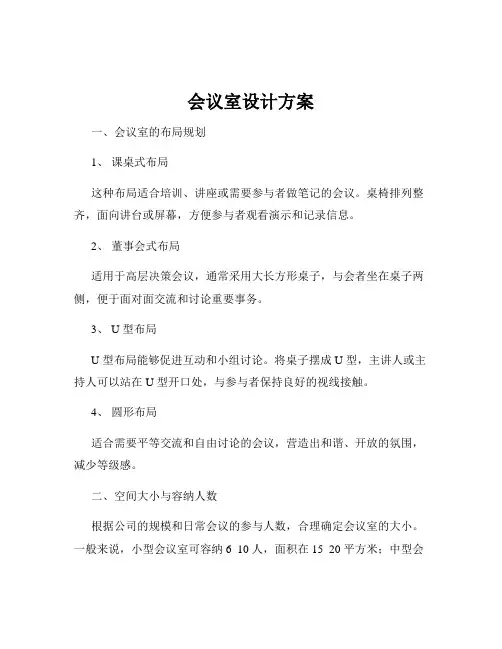

会议室设计方案一、会议室的布局规划1、课桌式布局这种布局适合培训、讲座或需要参与者做笔记的会议。
桌椅排列整齐,面向讲台或屏幕,方便参与者观看演示和记录信息。
2、董事会式布局适用于高层决策会议,通常采用大长方形桌子,与会者坐在桌子两侧,便于面对面交流和讨论重要事务。
3、 U 型布局U 型布局能够促进互动和小组讨论。
将桌子摆成 U 型,主讲人或主持人可以站在 U 型开口处,与参与者保持良好的视线接触。
4、圆形布局适合需要平等交流和自由讨论的会议,营造出和谐、开放的氛围,减少等级感。
二、空间大小与容纳人数根据公司的规模和日常会议的参与人数,合理确定会议室的大小。
一般来说,小型会议室可容纳 6 10 人,面积在 15 20 平方米;中型会议室容纳 10 20 人,面积在 20 40 平方米;大型会议室则可容纳 20 人以上,面积在 40 平方米以上。
同时,要考虑到人员活动的空间,以及预留一些额外的空间用于放置设备、文件等。
三、家具选择1、会议桌会议桌的尺寸和形状应与会议室的布局和容纳人数相匹配。
材质方面,可选择实木、人造板或金属材质,要确保表面平整、坚固耐用。
2、椅子椅子的舒适度至关重要,要选择符合人体工程学的设计,能够提供良好的腰部支撑和舒适的座感。
此外,椅子的样式和颜色应与整体风格协调一致。
3、存储家具配备文件柜、书架等存储家具,用于存放会议资料、文件和办公用品。
四、照明设计1、自然采光尽量利用自然采光,窗户应配备可调节的窗帘或百叶窗,以控制光线强度,避免阳光直射造成屏幕反光。
2、人工照明安装足够数量的灯具,确保会议室各个角落都有均匀的照明。
可以选择吊灯、壁灯、台灯等组合,灯光颜色以白色或暖白色为主,营造明亮、清晰的视觉环境。
3、局部照明在会议桌上方设置重点照明,以便参与者能够清晰地看到文件和笔记。
五、声学处理良好的声学环境有助于提高语音清晰度和减少噪音干扰。
可以采取以下措施:1、安装吸音板在墙壁和天花板上安装吸音板,吸收多余的声波,减少回声和混响。

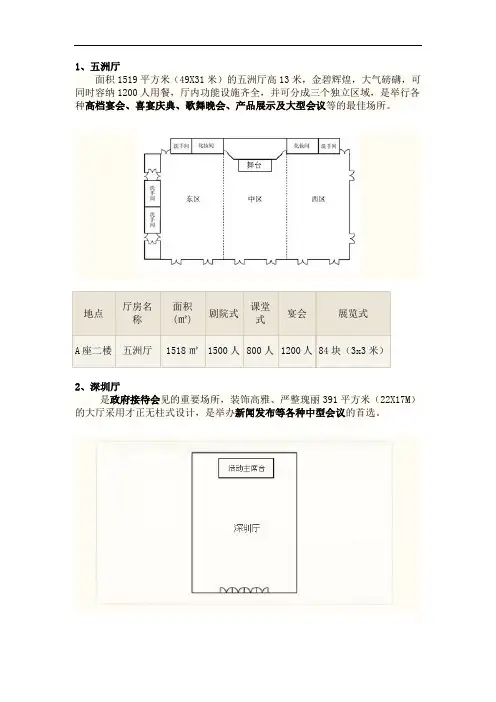

1、五洲厅面积1519平方米(49X31米)的五洲厅高13米,金碧辉煌,大气磅礴,可同时容纳1200人用餐,厅内功能设施齐全,并可分成三个独立区域,是举行各种高档宴会、喜宴庆典、歌舞晚会、产品展示及大型会议等的最佳场所。
地点厅房名称面积(㎡)剧院式课堂式宴会展览式A座二楼五洲厅1518㎡1500人800人1200人 84块(3x3米)2、深圳厅是政府接待会见的重要场所,装饰高雅、严整瑰丽391平方米(22X17M)的大厅采用才正无柱式设计,是举办新闻发布等各种中型会议的首选。
地点厅房名称面积(㎡) 剧院式课堂式会见式A座二楼深圳厅391㎡250人160人62人3、黄河厅筑精致、典雅庄重的黄河厅是接待宴请的理想场所,同时亦适合举办各类签字仪式及小型会议,厅房可分为三个独立使用,也可以合并,给您多种选择。
地点厅房名称面积(㎡) 剧院式课堂式宴会式A座二楼黄河厅248㎡150人80人96人4、华夏厅面积741㎡的华夏厅高8米,装饰气派,堂皇典雅厅内功能设施齐全,可进行6种不同语言的同声传译,是举行各种论坛,产品展示及大型会议的首选。
地点厅房名称面积(㎡) 剧院式课堂式宴会B座二楼华夏厅741㎡550人350人25围5、长江厅文化内涵丰富功能组合灵巧的长江厅,即可举办各类中小型会议,又可安排会见、宴会、酒会及展览,216平方米的面积大小适中,深受欢迎。
地点厅房名称面积(㎡) 剧院式课堂式宴会式会见式A座二楼长江厅216㎡200人100人90人30人6、珠江厅、黑龙江厅、典雅、精致的珠江厅、黑龙江厅是政府国宴的接待场所,也可举办各种不同的中小型会议,两厅可合并使用。
地点厅房名称面积(㎡) 剧院式课堂式宴会式珠江厅100㎡70人48人36人A座二楼黑龙江厅93㎡60人40人36人7、国际会议厅剧院式阶梯设计的国际会议厅能容纳294人,最新引进的SONY同声传译可同时使用六种语言,是举办大型国际学术会议的理想场所。

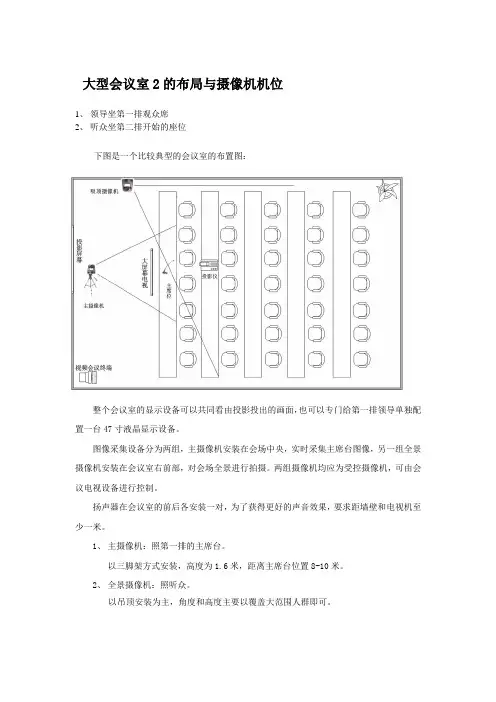

大型会议室2的布局与摄像机机位
1、领导坐第一排观众席
2、听众坐第二排开始的座位
下图是一个比较典型的会议室的布置图:
整个会议室的显示设备可以共同看由投影投出的画面,也可以专门给第一排领导单独配置一台47寸液晶显示设备。
图像采集设备分为两组,主摄像机安装在会场中央,实时采集主席台图像,另一组全景摄像机安装在会议室右前部,对会场全景进行拍摄。
两组摄像机均应为受控摄像机,可由会议电视设备进行控制。
扬声器在会议室的前后各安装一对,为了获得更好的声音效果,要求距墙壁和电视机至少一米。
1、主摄像机:照第一排的主席台。
以三脚架方式安装,高度为1.6米,距离主席台位置8-10米。
2、全景摄像机:照听众。
以吊顶安装为主,角度和高度主要以覆盖大范围人群即可。

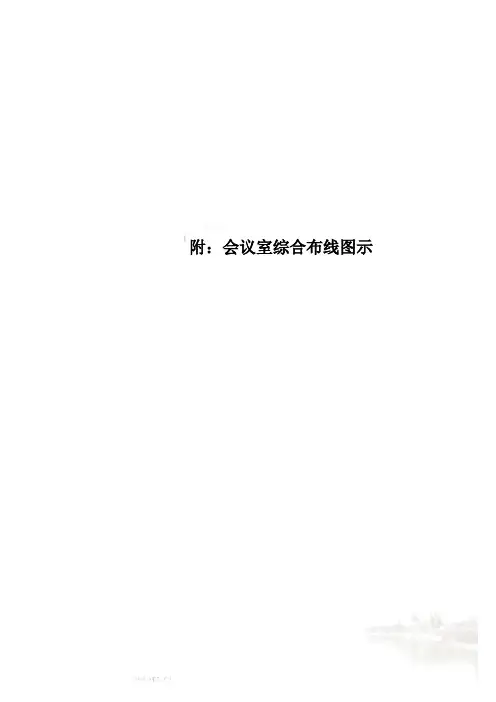

附:会议室综合布线图示一、会议系统方案设计1 会议系统功能需求该工程项目为多媒体会议音响扩声系统,工程主要有1间小会议厅,面积40平方米,可容纳20人的小圆桌会议室。
该工程项目中多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。
该会议室平面图、会议室透视图和会议室正侧立面效果图见下面:①会议室平面图:②会议室透视图:③会议室正侧立面效果图:2 会议功能设计根据工程的需求,要使该会议室能达到良好的扩声效果,推荐使用2组音箱,分别安装在会议室四个角进行近距离扩声。
达到扩声面广、声清晰明亮,不易产生自激。
听众席有合适的响度。
良好的声音自然度,即声像一致,声音信号真实重放。
使与会人员能感受到声源的真实存在,达到高保真重放的扩声要求。
且达到多媒体会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度合适,自然度好等要求。
3 会议室扩声效果①会议室平面扩声图:②会议室正侧立面扩声图:二、会议系统设备组成功能一个完整的会议系统主要由声源设备(如话筒等),调控设备(如调音台等),放大设备(如功率放大器),重放设备(如音箱)和周边设备(如均衡器,分讯器等)组成。
1 会议系统主要产品功能介绍①话筒:本系统采用主席/列席麦。
单一指向电容话筒;鹅颈话筒带红色发言指示光环;话筒发言状态指示;红灯表示正在发言。
主席具优先发言健,可通过取缔健关闭发言代表单元。
(本会议系统也可采用会议麦和无线麦)②调音台:本系统中我们采用调音台,其为低噪声8通道内置16档数码效果立体声调音台,具有8路单声麦克风和线路平衡输入,内置16 DSP数码延时效果器。
③均衡器:本方案我们采用均衡器,其为31段立体声图形均衡器,具有FBQ 反馈探测系统能显示反馈音频和频普分析。
④功率放大器:根据此工程实际情况以及功能需求,本会议扩声系统中我们采用了与音箱相配的专业会议功放机,具有质量好,稳定性高等特点,且其产品具有优越的品质和非凡的表现能力。

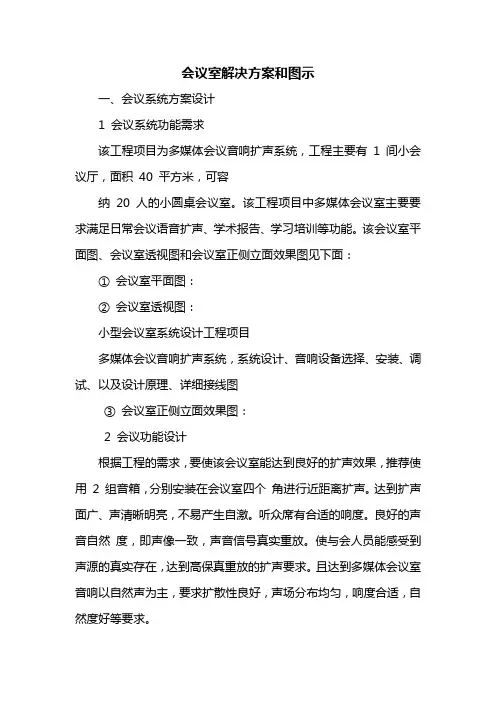

会议室解决方案和图示一、会议系统方案设计1 会议系统功能需求该工程项目为多媒体会议音响扩声系统,工程主要有1 间小会议厅,面积40 平方米,可容纳20 人的小圆桌会议室。
该工程项目中多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。
该会议室平面图、会议室透视图和会议室正侧立面效果图见下面:① 会议室平面图:② 会议室透视图:小型会议室系统设计工程项目多媒体会议音响扩声系统,系统设计、音响设备选择、安装、调试、以及设计原理、详细接线图③ 会议室正侧立面效果图:2 会议功能设计根据工程的需求,要使该会议室能达到良好的扩声效果,推荐使用2 组音箱,分别安装在会议室四个角进行近距离扩声。
达到扩声面广、声清晰明亮,不易产生自激。
听众席有合适的响度。
良好的声音自然度,即声像一致,声音信号真实重放。
使与会人员能感受到声源的真实存在,达到高保真重放的扩声要求。
且达到多媒体会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度合适,自然度好等要求。
3 会议室扩声效果① 会议室平面扩声图:② 会议室正侧立面扩声图:二、会议系统设备组成功能一个完整的会议系统主要由声源设备(如话筒等),调控设备(如调音台等),放大设备(如功率放大器),重放设备(如音箱)和周边设备(如均衡器,分讯器等)组成。
1 会议系统主要产品功能介绍① 话筒:本系统采用AKMD VS-20C/D 主席/列席麦。
单一指向电容话筒;鹅颈话筒带红色发言指示光环;话筒发言状态指示;红灯表示正在发言。
主席具优先发言健,可通过取缔健关闭发言代表单元。
(本会议系统也可采用AKMD LC160 超心型会议麦和AKMD U1202 无线麦)② 调音台:本系统中我们采用AKMD DJM-808 调音台,其为低噪声8 通道内置16 档数码效果立体声调音台,具有8 路单声麦克风和线路平衡输入,内置16 DSP 数码延时效果器。
③ 均衡器:本方案我们采用AKMD AC3231F 均衡器,其为31 段立体声图形均衡器,具有FBQ 反馈探测系统能显示反馈音频和频普分析。

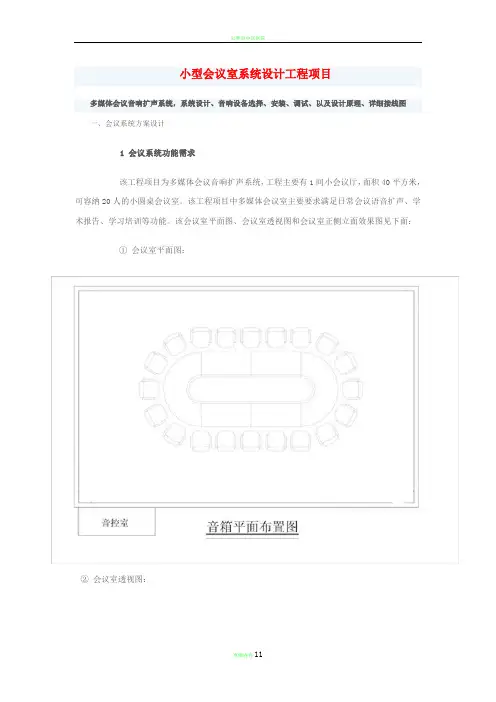

小型会议室系统设计工程项目多媒体会议音响扩声系统,系统设计、音响设备选择、安装、调试、以及设计原理、详细接线图一、会议系统方案设计1 会议系统功能需求该工程项目为多媒体会议音响扩声系统,工程主要有1间小会议厅,面积40平方米,可容纳20人的小圆桌会议室。
该工程项目中多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。
该会议室平面图、会议室透视图和会议室正侧立面效果图见下面:①会议室平面图:②会议室透视图:③会议室正侧立面效果图:2 会议功能设计根据工程的需求,要使该会议室能达到良好的扩声效果,推荐使用2组音箱,分别安装在会议室四个角进行近距离扩声。
达到扩声面广、声清晰明亮,不易产生自激。
听众席有合适的响度。
良好的声音自然度,即声像一致,声音信号真实重放。
使与会人员能感受到声源的真实存在,达到高保真重放的扩声要求。
且达到多媒体会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度合适,自然度好等要求。
3 会议室扩声效果①会议室平面扩声图:②会议室正侧立面扩声图:二、会议系统设备组成功能一个完整的会议系统主要由声源设备(如话筒等),调控设备(如调音台等),放大设备(如功率放大器),重放设备(如音箱)和周边设备(如均衡器,分讯器等)组成。
1 会议系统主要产品功能介绍①话筒:本系统采用主席/列席麦。
单一指向电容话筒;鹅颈话筒带红色发言指示光环;话筒发言状态指示;红灯表示正在发言。
主席具优先发言健,可通过取缔健关闭发言代表单元。
(本会议系统也可采用会议麦和无线麦)②调音台:本系统中我们采用调音台,其为低噪声8通道内置16档数码效果立体声调音台,具有8路单声麦克风和线路平衡输入,内置16 DSP数码延时效果器。
③均衡器:本方案我们采用均衡器,其为31段立体声图形均衡器,具有FBQ 反馈探测系统能显示反馈音频和频普分析。
④功率放大器:根据此工程实际情况以及功能需求,本会议扩声系统中我们采用了与音箱相配的专业会议功放机,具有质量好,稳定性高等特点,且其产品具有优越的品质和非凡的表现能力。
一、会议系统方案设计
1 会议系统功能需求
该工程项目为多媒体会议音响扩声系统,工程主要有1间小会议厅,面积40平方米,可容纳20人的小圆桌会议室。
该工程项目中多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。
该会议室平面图、会议室透视图和会议室正侧立面效果图见下面:
①会议室平面图:
②会议室透视图:
③会议室正侧立面效果图:
2 会议功能设计
根据工程的需求,要使该会议室能达到良好的扩声效果,推荐使用2组音箱,分别安装在会议室四个角进行近距离扩声。
达到扩声面广、声清晰明亮,不易产生自激。
听众席有合适的响度。
良好的声音自然度,即声像一致,声音信号真实重放。
使与会人员能感受到声源的真实存在,达到高保真重放的扩声要求。
且达到多媒体会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度合适,自然度好等要求。
3 会议室扩声效果
①会议室平面扩声图:
②会议室正侧立面扩声图:
二、会议系统设备组成功能
一个完整的会议系统主要由声源设备(如话筒等),调控设备(如调音台等),放大设备(如功率放大器),重放设备(如音箱)和周边设备(如均衡器,分讯器等)组成。
1 会议系统主要产品功能介绍
①话筒:本系统采用AKMD VS-20C/D 主席/列席麦。
单一指向电容话筒;鹅颈话筒带红色发言指示光环;话筒发言状态指示;红灯表示正在发言。
主席具优先发言健,可通过取缔健关闭发言代表单元。
(本会议系统也可采用AKMD LC160超心型会议麦和AKMD U1202无线麦)
②调音台:本系统中我们采用AKMD DJM-808调音台,其为低噪声8通道内置16档数码效果立体声调音台,具有8路单声麦克风和线路平衡输入,内置16 DSP数码延时效果器。
③均衡器:本方案我们采用AKMD AC3231F均衡器,其为31段立体声图形均衡器,具有FBQ 反馈探测系统能显示反馈音频和频普分析。
④功率放大器:根据此工程实际情况以及功能需求,本会议扩声系统中我们采用了与音箱相配的AKMD EX-1000专业会议功放机,AKMD生产的功放产品,具有质量好,稳定性高等特点,且其产品具有优越的品质和非凡的表现能力。
因此AKMD功放是多媒体会议工程的睿智之选。
⑤音箱:在此会议室项目中我们采用AKMD H503专业会议音箱,AKMD系列专业会议音箱高灵敏度,喇叭设计时均采用低阻抗,有力地减少了内阻损耗,有效地提高了声音还原特性。
有效地减少声场引起的反馈啸叫,提高了声音的清晰度等特点。
⑥电源时序器:本方案我们采用AKMD 1008电源时序器,其具有自动按照设定的时间开关时序器的特点,从而使工程人员用一个开关都能开关整个音响系统。
且其能够自动适时监控电源电压和系统工作电流,当达到危险程度,会发出警报。
会议系统扩声环境的搭建主要由声源设备→调控设备→放大设备→重放设备组成。
该会议系统中,AKMD DJM808调音台分别连接AKMD VS-20手拉手系统控制主机和AKMD AC3231F均衡器;均衡器连接AKMD EX-1000功率放大器;功放器连接AKMD H505专业会议音箱。
2 会议系统功能概述
该多功能会议室设计功能目的:通过对会议室的布局环境分析,对音响设备进行合理的布置与连接,并安装以上的音响设备,可以使声源和音响系统末端——音箱同处于一个声场区域内,使观众能感受到声源的真实存在,达到高保真重放的扩声要求。
且达到多功能会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度合适,自然度好等要求。
在此多功能会议系统中可以利用扩声系统提高声源在听众席的声压级和清晰度的扩声,通过电声设计去控制和改善多功能会议室的音质,达到了会议扩音系统的目的:提高响度和声场分布的均匀度,改善会议室的音质和提高音响效果。
通过对多功能会议室环境的分析,选出的音箱设备,并对音响设备布的布局作了精心的设计,因此这套会议系统除了满足会议扩声系统可以达到提高响度,声场分布的均匀度,改善会议室的音质和提高音响效果目的外,还满足了整个音响系统声学指标设计的基本要求:
1.保证均匀合理的声压级
2.保证清晰度
3.保证系统能稳定工作
4.应具有良好的传输频率特性和较低的失真度。
三、会议系统设备施工安装
本节主要图文说明该会议系统设备详细安装过程。
1 综合布线
音箱,会议室电脑座、电源座、会议咪座和投影仪设备等连接线材集中接入音控室,由音控室统一进行管理控制。
①音箱线路布置
②会议插座综合布线
③投影仪综合布线
2 会议扩声系统基础连接
本小节,我们将以图示形式说明会议扩声系统设备详细连接过程。
①整套系统设备连接
②分讯器连接
③电源时序器连接
3 会议音箱安装
本节中,我们将以图示形式说明会议音箱详细安装,以及功放到音箱连接的过程。
①会议音箱安装
4 系统设备机柜安装。
