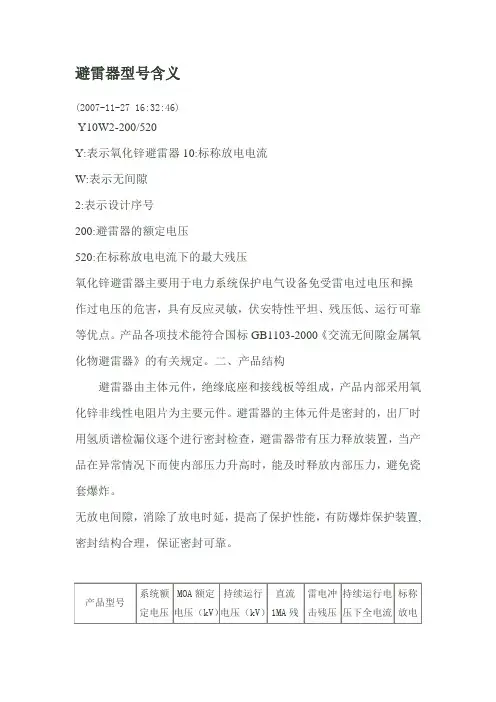

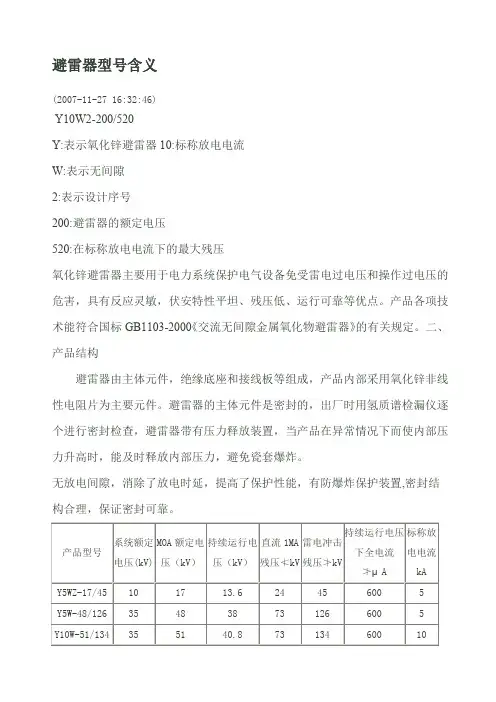

避雷器型号含义
(2007-11-27 16:32:46)
转载
分类：水利水电设备安装及金属结构类
标签：
学习公社
Y10W2-200/520
Y:表示氧化锌避雷器10:标称放电电流
W:表示无间隙
2:表示设计序号
200:避雷器的额定电压
520:在标称放电电流下的最大残压
氧化锌避雷器主要用于电力系统保护电气设备免受雷电过电压和操作过电压的危害，具有反应灵敏，伏安特性平坦、残压低、运行可靠等优点。产品各项技术能符合国标GB1103-2000《交流无间隙金属氧化物避雷器》的有关规定。二、产品结构
避雷器由主体元件，绝缘底座和接线板等组成，产品内部采用氧化锌非线性电阻片为主要元件。避雷器的主体元件是密封的，出厂时用氢质谱检漏仪逐个进行密封检查，避雷器带有压力释放装置，当产品在异常情况下而使内部压力升高时，能及时释放内部压力，避免瓷套爆炸。
无放电间隙，消除了放电时延，提高了保护性能，有防爆炸保护装置,密封结构合理，保证密封可靠。
产品标准：GB11032-2000《交流无间隙金属氧化物避雷器》
正常使用条件: 适用于户内外，环境温度不高于+40℃，不低于-40℃；
海拔高度不超过1000m；
系统的额定频率48-62Hz；
长期施加在避雷器两端间的工频电压，不得超过避雷器的持续运行电压。
地震裂度7度及以下地区；
最大风速不超过35m/s。

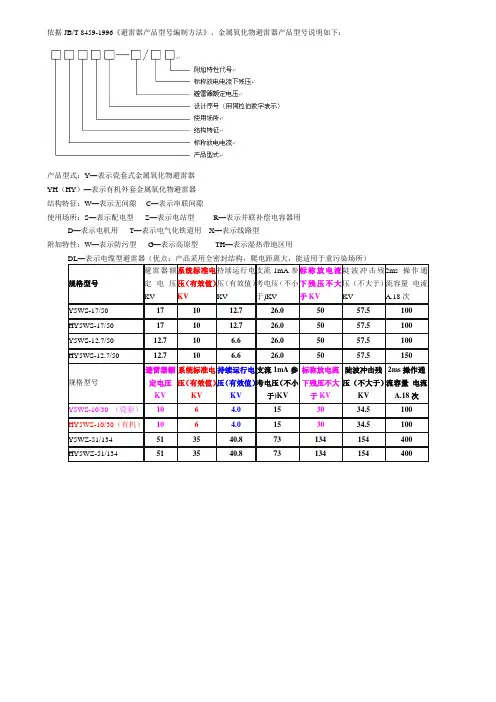

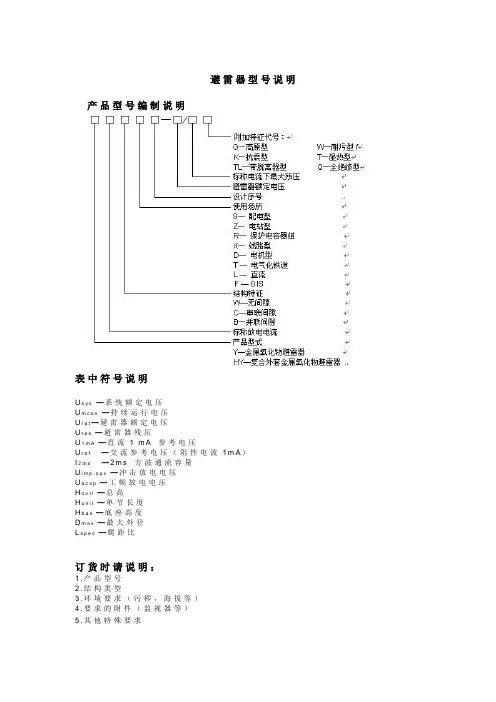

产品型号含义:H—复合外套，Y—氧化锌避雷器，□-标称放电电流，,W—无间隙，Z-电站型，S-配电型，□-氧化锌避雷器额定电压，□-雷电冲击残压
