潍柴动力国三发动机故障诊断手册-实例讲解

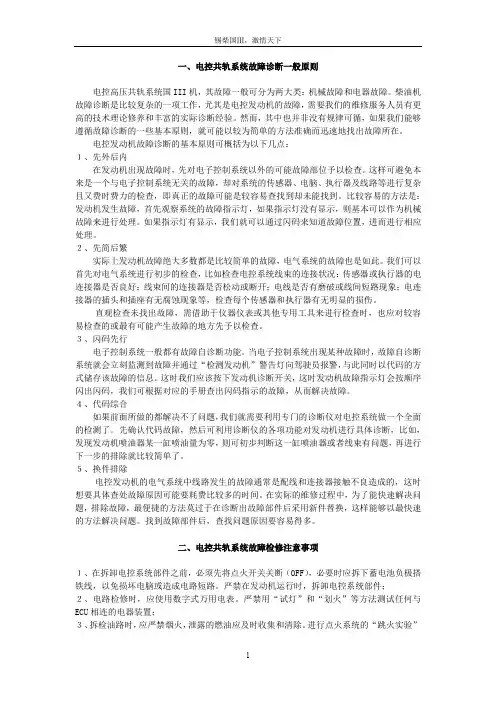

一、电控共轨系统故障诊断一般原则电控高压共轨系统国III机，其故障一般可分为两大类：机械故障和电器故障。

柴油机故障诊断是比较复杂的一项工作，尤其是电控发动机的故障，需要我们的维修服务人员有更高的技术理论修养和丰富的实际诊断经验。

然而，其中也并非没有规律可循，如果我们能够遵循故障诊断的一些基本原则，就可能以较为简单的方法准确而迅速地找出故障所在。

电控发动机故障诊断的基本原则可概括为以下几点：１、先外后内在发动机出现故障时，先对电子控制系统以外的可能故障部位予以检查。

这样可避免本来是一个与电子控制系统无关的故障，却对系统的传感器、电脑、执行器及线路等进行复杂且又费时费力的检查，即真正的故障可能是较容易查找到却未能找到。

比较容易的方法是：发动机发生故障，首先观察系统的故障指示灯，如果指示灯没有显示，则基本可以作为机械故障来进行处理。

如果指示灯有显示，我们就可以通过闪码来知道故障位置，进而进行相应处理。

２、先简后繁实际上发动机故障绝大多数都是比较简单的故障，电气系统的故障也是如此。

我们可以首先对电气系统进行初步的检查，比如检查电控系统线束的连接状况：传感器或执行器的电连接器是否良好；线束间的连接器是否松动或断开；电线是否有磨破或线间短路现象；电连接器的插头和插座有无腐蚀现象等，检查每个传感器和执行器有无明显的损伤。

直观检查未找出故障，需借助于仪器仪表或其他专用工具来进行检查时，也应对较容易检查的或最有可能产生故障的地方先予以检查。

３、闪码先行电子控制系统一般都有故障自诊断功能。

当电子控制系统出现某种故障时，故障自诊断系统就会立刻监测到故障并通过“检测发动机”警告灯向驾驶员报警，与此同时以代码的方式储存该故障的信息。

这时我们应该按下发动机诊断开关，这时发动机故障指示灯会按顺序闪出闪码，我们可根据对应的手册查出闪码指示的故障，从而解决故障。

４、代码综合如果前面所做的都解决不了问题，我们就需要利用专门的诊断仪对电控系统做一个全面的检测了。

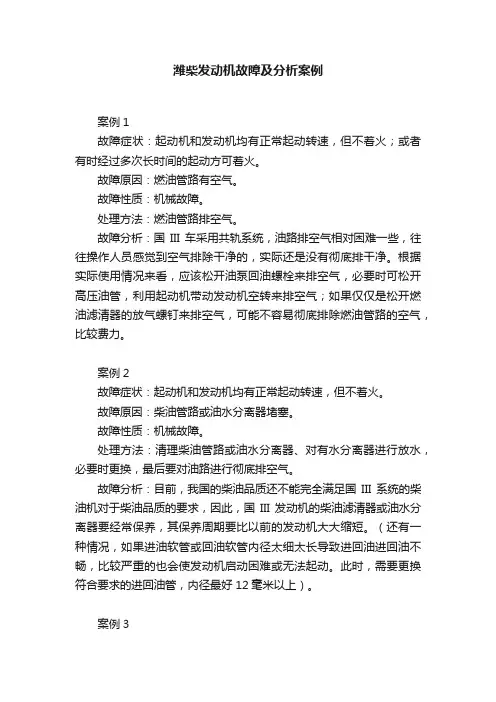

潍柴发动机故障及分析案例案例1故障症状：起动机和发动机均有正常起动转速，但不着火；或者有时经过多次长时间的起动方可着火。

故障原因：燃油管路有空气。

故障性质：机械故障。

处理方法：燃油管路排空气。

故障分析：国III车采用共轨系统，油路排空气相对困难一些，往往操作人员感觉到空气排除干净的，实际还是没有彻底排干净。

根据实际使用情况来看，应该松开油泵回油螺栓来排空气，必要时可松开高压油管，利用起动机带动发动机空转来排空气；如果仅仅是松开燃油滤清器的放气螺钉来排空气，可能不容易彻底排除燃油管路的空气，比较费力。

案例2故障症状：起动机和发动机均有正常起动转速，但不着火。

故障原因：柴油管路或油水分离器堵塞。

故障性质：机械故障。

处理方法：清理柴油管路或油水分离器、对有水分离器进行放水，必要时更换，最后要对油路进行彻底排空气。

故障分析：目前，我国的柴油品质还不能完全满足国III系统的柴油机对于柴油品质的要求，因此，国III发动机的柴油滤清器或油水分离器要经常保养，其保养周期要比以前的发动机大大缩短。

（还有一种情况，如果进油软管或回油软管内径太细太长导致进回油进回油不畅，比较严重的也会使发动机启动困难或无法起动。

此时，需要更换符合要求的进回油管，内径最好12毫米以上）。

案例3故障症状：起动机和发动机均有正常起动转速，但不着火。

故障原因：ECU存在故障码。

故障性质：电器故障。

处理方法：清除故障码。

故障分析：此车从机械方面检查均正常，用诊断仪诊断发现有“水温传感器”、“轨压传感器”、“油门踏板”等一些故障显示，清除故障码后，发动机顺利起动。

这种情况估计是维修或操作人员对电控系统的接插件进行了带电插拔的操作，这样系统会产生故障码储存在ECU中，系统起保护作用会限制一些功能甚至无法起动。

案例4故障症状：起动机和发动机均有正常起动转速，但不着火。

故障原因：发动机线束损坏或接插件接触不良。

故障性质：电器故障。

处理方法：更换发动机线束或重新拔插各接插件（注意：此时一定要先关闭电源）。

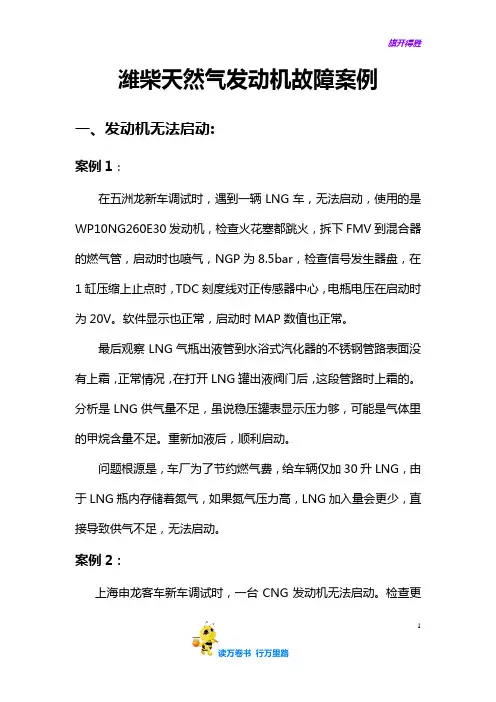

潍柴天然气发动机故障案例一、发动机无法启动:案例1：在五洲龙新车调试时，遇到一辆LNG车，无法启动，使用的是WP10NG260E30发动机，检查火花塞都跳火，拆下FMV到混合器的燃气管，启动时也喷气，NGP为8.5bar，检查信号发生器盘，在1缸压缩上止点时，TDC刻度线对正传感器中心，电瓶电压在启动时为20V。

软件显示也正常，启动时MAP数值也正常。

最后观察LNG气瓶出液管到水浴式汽化器的不锈钢管路表面没有上霜，正常情况，在打开LNG罐出液阀门后，这段管路时上霜的。

分析是LNG供气量不足，虽说稳压罐表显示压力够，可能是气体里的甲烷含量不足。

重新加液后，顺利启动。

问题根源是，车厂为了节约燃气费，给车辆仅加30升LNG，由于LNG瓶内存储着氮气，如果氮气压力高，LNG加入量会更少，直接导致供气不足，无法启动。

案例2：上海申龙客车新车调试时，一台CNG发动机无法启动。

检查更1换了发动机线束、点火线束、ECU线束、ECU、点火模块、点火垫圈、高压线、火花塞、电瓶、喷射阀；并检查了发动机进气管路、中冷管路、排气管路、节气门、点火正时、缸压等，发动机仍然无法启动。

最后更换发动机气瓶中天然气，发动机顺利启动。

据了解，申龙公司把气瓶买来装车之前，都要做保压试验，即往气瓶中充氮气，试验完毕之后会排空氮气。

这两台车无法启动，是由于气瓶中的氮气未能排净，导致瓶中天然气纯度不够造成。

案例3：内蒙古一卡车用户无法启动。

首先检查点火系统，拆下火花塞后，发现缸内有水，经确定认为是发动机清洗液。

启动打火把缸内水吹出，同时发现火花塞打火正常。

再检查供气系统，启动过程中检查FMV后喷气，喷气正常。

最后检查检查点火正时：将发动机盘车至一缸上止点，检查信号盘，发现点火提前角不对。

调节点火提前角后发动机可正常启动。

二、发动机启动困难案例1：新疆矿用车配WP12NG350E40发动机在冬季-30℃时，启动困难。

发动机起动转速开始时没有，起动几秒后会出现，但偏低80-290r/min，起动电源电压低14v左右，机油使用潍柴专用CH级15w-40，发动机冷却液使用的是潍柴专用-35度，环境温度：-30度。

一、电控共轨系统故障诊断一般原则电控高压共轨系统国III机，其故障一般可分为两大类：机械故障和电器故障。

柴油机故障诊断是比较复杂的一项工作，尤其是电控发动机的故障，需要我们的维修服务人员有更高的技术理论修养和丰富的实际诊断经验。

然而，其中也并非没有规律可循，如果我们能够遵循故障诊断的一些基本原则，就可能以较为简单的方法准确而迅速地找出故障所在。

电控发动机故障诊断的基本原则可概括为以下几点：１、先外后内在发动机出现故障时，先对电子控制系统以外的可能故障部位予以检查。

这样可避免本来是一个与电子控制系统无关的故障，却对系统的传感器、电脑、执行器及线路等进行复杂且又费时费力的检查，即真正的故障可能是较容易查找到却未能找到。

比较容易的方法是：发动机发生故障，首先观察系统的故障指示灯，如果指示灯没有显示，则基本可以作为机械故障来进行处理。

如果指示灯有显示，我们就可以通过闪码来知道故障位置，进而进行相应处理。

２、先简后繁实际上发动机故障绝大多数都是比较简单的故障，电气系统的故障也是如此。

我们可以首先对电气系统进行初步的检查，比如检查电控系统线束的连接状况：传感器或执行器的电连接器是否良好；线束间的连接器是否松动或断开；电线是否有磨破或线间短路现象；电连接器的插头和插座有无腐蚀现象等，检查每个传感器和执行器有无明显的损伤。

直观检查未找出故障，需借助于仪器仪表或其他专用工具来进行检查时，也应对较容易检查的或最有可能产生故障的地方先予以检查。

３、闪码先行电子控制系统一般都有故障自诊断功能。

当电子控制系统出现某种故障时，故障自诊断系统就会立刻监测到故障并通过“检测发动机”警告灯向驾驶员报警，与此同时以代码的方式储存该故障的信息。

这时我们应该按下发动机诊断开关，这时发动机故障指示灯会按顺序闪出闪码，我们可根据对应的手册查出闪码指示的故障，从而解决故障。

４、代码综合如果前面所做的都解决不了问题，我们就需要利用专门的诊断仪对电控系统做一个全面的检测了。

潍柴国Ⅲ常见故障分析潍柴国III发动机是一款在国内外广泛应用的柴油发动机，具有动力强劲、燃油经济性好、可靠性强等优点。

然而，由于使用环境和工况的不同，潍柴国III发动机在实际使用中难免出现一些故障。

本文将对潍柴国III发动机常见的故障进行分析。

首先，潍柴国III发动机的燃烧系统是常见的故障点之一、由于燃料的质量不合格或沉积物堵塞喷嘴，会导致发动机燃烧不完全、喷油不均匀等问题。

这时，可以通过检查喷油器、清洗燃油系统等方法解决。

其次，潍柴国III发动机的润滑系统也是常见的故障点。

由于润滑油的质量不合格或沉积物堵塞油路，会导致润滑不良，加速发动机磨损。

此时，可以通过更换润滑油、清洗油路等方法解决。

此外，潍柴国III发动机的冷却系统故障也比较常见。

由于冷却液的质量不合格或冷却系统的堵塞，会导致发动机过热、冷却不良等问题。

可以通过更换冷却液、清洗冷却系统等方法解决。

另外，潍柴国III发动机的电气系统也有可能出现故障。

例如，由于电瓶老化或电路连接不良，会导致发动机无法启动或电器设备不正常工作。

可以通过更换电瓶、检查电路连接等方法解决。

此外，潍柴国III发动机的排放系统也是常见的故障点。

由于排气管道堵塞或废气后处理设备故障，会导致排放不达标。

可以通过清洗排气管道、维修或更换废气后处理设备等方法解决。

最后，潍柴国III发动机的机械故障也有可能发生。

例如，曲轴箱密封件老化、缸套磨损等问题，会导致发动机漏油、缸压不足等情况。

可以通过更换密封件、翻新缸套等方法解决。

综上所述，潍柴国III发动机在实际使用中可能出现的故障包括燃烧系统故障、润滑系统故障、冷却系统故障、电气系统故障、排放系统故障和机械故障等。

对于不同的故障，可以采取相应的措施进行解决。

然而，为了避免故障的发生，用户还应重视发动机的正常维护和保养工作，及时更换易损件和保养润滑、冷却、燃油等系统。

这样可以延长发动机的使用寿命，减少故障的发生。

欧曼重型载货汽车潍柴国Ⅲ发动机故障排除3例近年来，欧曼重型载货汽车在国内物流运输中越来越受欢迎。

然而，像其他的汽车一样，在使用过程中也会出现各种各样的问题，其中最为常见的问题之一就是发动机故障。

针对这种情况，本文将介绍欧曼重型载货汽车配备潍柴国Ⅲ发动机时常见的三种故障，并提供对应的排除方案。

问题一：汽车发动机抖动、加速缓慢原因分析：有可能是气缸缺火所导致的，应及时检查气缸燃烧系统以确定问题的根源。

排除方案：首先检查气缸火花塞是否正确安装，是否存在燃料泄漏，是否进行了正确的调整。

如果火花塞和火花塞配线都无故障，那么接下来可以检查喷油器是否有碳堵塞，清洗喷油器后重新组装即可解决问题。

问题二：汽车启动时发动机响声增加原因分析：这种情况通常都是由电池电压低导致的，可能是电池使用时间过长或长时间停放未启动所导致的充电器充电不充分。

排除方案：在检查其它元件之前，可以直接使用多米电表检查电池电压来确定是否需要更换电池。

如果电压正常，那么可以使用充电器将电池充满。

如果充电器充电无效，那么电池可能需要更换。

问题三：汽车行驶时失去动力原因分析：这种情况通常是由柴油过滤器过滤效果不佳所导致的。

排除方案：在检查柴油供应前，可以清洗柴油过滤器并重新安装。

同时，建议将原柴油滤芯更换为高品质滤芯，以保障柴油过滤效果。

如果这些操作无效，那么就需要检查柴油供应系统中是否有空气，然后清洗系统以确保燃油流畅。

总结：以上三种故障是欧曼重型载货汽车潍柴国Ⅲ发动机的常见问题。

通过对其根源的分析，提供对应的排除方案，可以帮助司机尽快修复车辆故障，确保货物的顺利运输。

当然，对于其他问题，还需要注意定期保养，以提高汽车的使用寿命和稳定性。

除了以上三种故障，欧曼重型载货汽车潍柴国Ⅲ发动机还可能遇到其它问题，比如燃油增压泵故障、进气门堵塞、冷却水温度过高等等。

针对不同的故障，需要层层排除，找到最根本的原因，并采取有效的措施进行修复。

例如，如果汽车发动机燃油增压泵故障，需要检查燃油泵本身的故障，比如泵轴密封、泄漏等情况，同时还需要检查油路管连接和压力，检查燃油泵控制阀是否有故障等等。

YNPE/YNVE/YNCR国Ⅲ系列柴油机故障维修案例昆明云内动力股份有限公司 KUNMING YUNNEI POWER CO., LTD. 目录维修注意事项 (1维修清洁度的要求 (2维修工艺的要求 (2维修案例 (3案例一 (3案例二 (5案例三 (6案例四 (9案例五 (12案例六 (14案例七 (16案例八 (17案例九 (19案例十 (20附录一:喷油器是否磨损的检测方法 (22 附录:ECU电路图 (25YNVE系列柴油机案例案例一 (26案例二 (28案例三 (30案例四 (32供油提前角调整方法 (34YNPE系列柴油机案例一 (36案例二 (38冷启动困难及冒烟检查方法 (40供油提前角调整方法 (41维修注意事项安全提示z共轨系统内最高压力可达1450巴(1450Kg/cm2,不要在发动机正在运转时检修喷油系统; z尽可能在发动机关闭30秒之后进行检修;以下部件处于高压之下:1、高压油泵;2、喷油器;3、高压油管;4、高压油轨;注意:谨防事故!z如果在发动机正在运转的过程中采取维修措施,应确定没有人处于可能出现的高压射束的作用范围之内;z在对汽车及其部件进行检修时(即使在拆开状态下,可能流出一些可燃物质,可能会出现严重的火灾和爆炸危险;z在开始进行检查之前,必须通过适当的措施,例如:断开蓄电池/或者使用不会产生火花的工具,来避免出现火源。

维修清洁度的要求z相对于传统的机械式燃油系统而言,高压共轨电控柴油机的燃油系统对燃油的清洁度要求更苛刻。

电控系统的燃油压力更高,控制更精确,内部运动元件的配合也更精密,不清洁的燃油会降低喷油泵和喷油器的使用寿命,所以维修车间的清洁度是很重要的,不能有污染喷油系统的设备,如:电焊机、磨削机等,因为这些设备造成的粉尘、微粒会在维修时对燃油系统有危害。

请在外出维修时也要严格注意保证低压燃油管、高压燃油管路清洁、干净!z拆卸供油系统的时候,为了保证清洁度,建议先将共轨零件周围的灰尘、油污清除干净; z维修人员在进行燃油系统的维修时应该洗手,维修装配工具也应保证清洁。
