烟尘烟气测试仪操作指引教材

锅炉烟气烟尘检测是一项较复杂的工作，要求检测人员熟练掌握仪器操作技能，不断丰富现场经验，编辑此锅炉烟气烟尘检测的简要流程，需要检测人员凭此在实际检测中不断摸索，不断完善。（表格中的数据只是举例，不作检测及计算参考）

1、检测仪器设备的准备和检查

1.1、滤筒前处理和称重

用铅笔将滤筒编号，在105～110℃的烘箱内烘烤1小时，取出放于干燥箱内冷却至室温，再用最小读数为0.0001g的天平称量，两次重量误差不超过0.5mm，放于专用容器中保存；

1.2、干燥剂的填装

将干燥筒密封盖旋开，加于约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后旋紧密封盖；

1.3、取样管与主机的联接

1.3.1、主机面板上的两个“△P”接嘴用橡胶管（￠4×7）与取样管上的“皮托管接嘴”相

连，皮托管面向气流方向的连接到“＋”端，背向气流方向的连接到“－”端；

1.3.2、干燥筒的出气嘴与面板上标有“烟尘”的接嘴用橡胶管（￠8×14，0.4米）相连，缓

冲筒的进气嘴用橡胶管（￠8×14，6米）与烟尘取样管的气路接嘴相连，干燥筒与缓冲筒橡胶管（￠8×14，0.4米）相连；

1.3.4、加装滤筒：记下滤筒编号，将滤筒装入取样管，旋紧压盖。

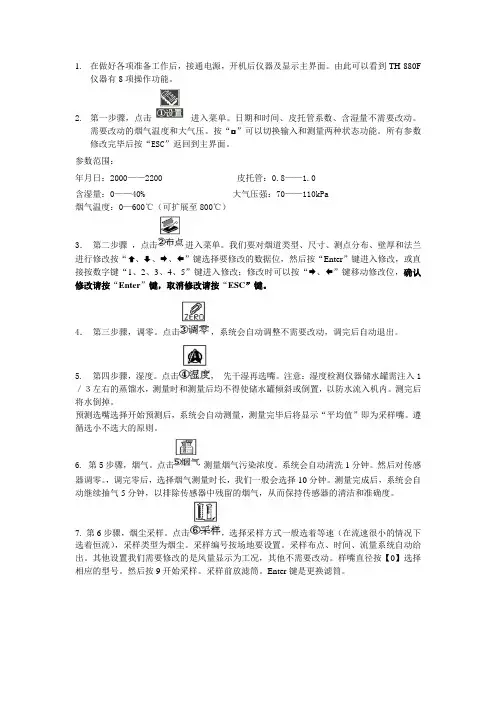

2、开机自检，进入主画面

确认连接好后，打开仪器电源开关，仪器进入初始状态，进行自检，稍等片刻，显示如下：

移动光标，选择相应菜单，按“确认”键执行。

3、参数设置

3.1、基本设置

移动光标至“1

进行必要的参数设置后，按“确认”键保存。

3.2、锅炉参数设置

3.2.1、移动光标至“2

画面直接显示的上一次进行采样的锅炉参数，如果本次采样的是同一个锅炉可不作修改，直接执行“4.读入”

3.2.2、执行“4

通过“上寻”与“下寻”可找到本次采样锅炉的标识，将储存的锅炉参数读入本次采样任务中。

3.2.3、执行“3.烟道布点﹥”菜单，按“确认”键显示如下：

3.3、工作状况数据测量

保持锅炉恒定负荷正常运行！！！

移动光标至“3.

3.3.1、压力调零

移动光标至“1.

仪器自动对压力传感器进行调零，当数值回到零且比较稳定时，按“0”键调零完毕。

3.3.2、大气压力测量

移动光标至“2.大气压力测量”菜单，按“确认”键后，显示如下，提示选择测量大气

手动输入当时测量的大气压力。

3.3.3、烟气温度测量

移动光标至“3.烟温测量”菜单，按“确认”键后，显示如下，提示选择测量烟气温度

将温度测量探针插入烟道，信号线插入Ts/Xsw接口，移动光标至“1.烟温测量＞”菜

如需输入温度，移动光标至“2.输入温度”菜单，修改温度值后，按“确认”键保存，再按“0”键返回。

3.3.4、流速预测

移动光标至“4.流速预测”菜单，按“确认”键后，显示如下，通过移动取样管及按“确

测量完成后，按“0完成”菜单或按“0”键，屏幕显示如下，显示出烟道的平均动压、静压、全压、预测的烟气流量及提示选择合适的采样嘴。

3.3.5、烟气含湿量测量

移动光标至“

气路连接好后，含湿温度取样器的信号线插入Ts/Xsw接口；含湿温度取样器的水杯

加水至刻度线，移动光标至“1.测量含湿量＞”菜单，按“确认”键，仪器将自动测量干、湿球温度，自动计算出烟气的湿度，屏幕显示如下：

当温度稳定后，按“0返回”菜单或按“0”键，测量完成。

3.3.6、烟气测量

移动光标至“

烟气传感器每次使用时都要进行校准，为防止测量出现误差，校准必须用新鲜空气！！！

3.3.6.1、校准传感器

移动光标至“1.校准传感器”菜单，烟气传感器置于新鲜空气中！！！按“确认”键，

烟气采样泵开始工作，屏幕下方显示烟气抽气泵的流量和流量计前温度。此时，仪器开始自动校准，显示值稳定后，再按“0”键返回“烟气测量”菜单，校准调零结束。

3.3.6.2、烟气测量

移动光标至“2.文件号”，输入存储本次采样数据的文件号。

烟气取样器前端有滤尘用的玻璃丝棉，用气路管连接好仪器与取样器，并置于烟道中。

确认装置连接好后，移动光标至“3.烟气测量”菜单，按“确认”键后，开始进入烟

仪器自动测量烟气中的O2 、SO2、NO等浓度，待显示的数值比较稳定后，按“确认”

键或按“0”键返回结束测量，仪器自动存储本次的测量数值。

3.3.6.3、清洗传感器

每次测量完成后，需对传感器进行清洗。移动光标至“4.清洗传感器”菜单，按“确

待传感器回零后，按“确认”键或按“0”键返回。

注意：烟气测量完后一定要进行传感器的清洗！！！

3.3.7、烟尘采样

3.3.7.1、烟尘采样前准备

移动光标至“6.

正确连接好烟枪，堵住烟枪进气口，移动光标至“检查气密性”菜单后，按“确认”键若提示“检查气密性”，请检查管路连接是否正常。

移动光标至“滤筒号”设置对应的滤筒号；移动光标至“文件号”对应修改文件号。

移动光标至“

3.3.7.2、开始烟尘采样

把取样管放入待测管道内，封闭测孔。

仪器会询问检测人是否用本次采样数据覆盖文件夹号内原有的数据，如果选择“否”仪器不采样，如果选择“是”，仪器开始采样，并覆盖文件夹号内的原有数据，显示如下：

采样泵启动，仪器自动进行采样。烟温后有“*”表示之前工作状况时的预测烟温，无“*”表示当前实测烟温。蜂鸣器响时提醒更换下一个测点。

采样时，光标始终停留在“1.暂停”菜单上，当要临时暂停时，可按“确认”键，再

若数据有效，则执行“0.保存”项，保存数据。

若数据无效，则按“取消”键，仪器会弹出询问框再次确定是保存还是取消。

仪器采样结束后会启动防倒吸功能，会倒计时20秒，应在这段时间内把烟枪倒转，小心从烟道中拿出。
