机械控制工程基础实验指导书(07年)
- 格式:doc
- 大小:82.00 KB
- 文档页数:9

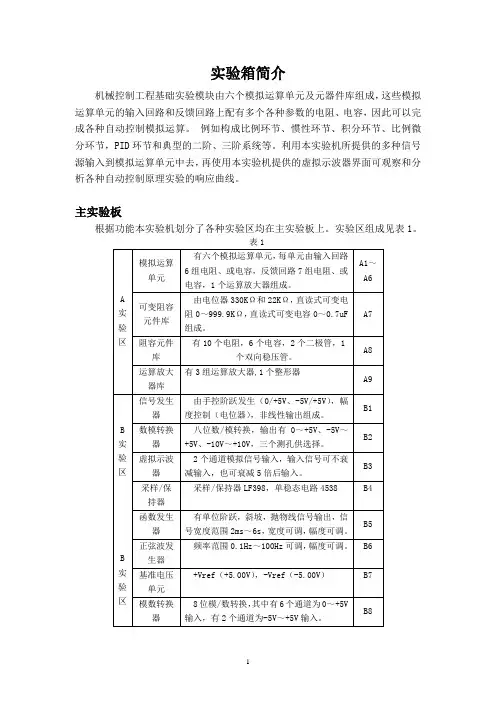

实验箱简介机械控制工程基础实验模块由六个模拟运算单元及元器件库组成,这些模拟运算单元的输入回路和反馈回路上配有多个各种参数的电阻、电容,因此可以完成各种自动控制模拟运算。
例如构成比例环节、惯性环节、积分环节、比例微分环节,PID环节和典型的二阶、三阶系统等。
利用本实验机所提供的多种信号源输入到模拟运算单元中去,再使用本实验机提供的虚拟示波器界面可观察和分析各种自动控制原理实验的响应曲线。
主实验板根据功能本实验机划分了各种实验区均在主实验板上。
实验区组成见表1。
虚拟示波器的使用一、设置用户可以根据不同的要求选择不同的示波器,具体设置方法如下: 1、示波器的一般用法:运行LABACT 程序,选择“工具”栏中的‘单迹示波器’项或‘双迹示波器’项,将可直接弹出该界面。
‘单迹示波器’项的频率响应要比‘双迹示波器’项高,将可观察每秒6500个点;‘双迹示波器’项只能观察每秒3200个点。
点击开始即可当作一般的示波器使用。
2、实验使用:运行LABACT 程序,选择‘自动控制 / 微机控制 / 控制系统’菜单下的相应实验项目,再选择开始实验,就会弹出虚拟示波器的界面,点击开始即可使用本实验机配套的虚拟示波器(B3)单元的CH1、CH2测孔测量波形。
二、虚拟示波器的使用1、虚拟示波器的一般使用图1 虚拟示波器运行界面图1为示波器的时域显示和相平面显示界面,只要点击开始,示波器就运行了,此时就可以用实验机上CH1和 CH2来观察波形。
CH1和 CH2各有输入范围选择开关,当输入电压小于-5V ~+5V 应选用x1档,如果大于此输入范围应选用x5挡(表示衰减5倍)。
该显示界面中提供了示波和X-Y 两种方式,示波就是普通示波器的功能,它提供了示波器的时域显示,X-Y 相当于真实示波器中的X-Y 选项;如果需要用X-Y 功能,只要选中X-Y 选项即可,它提供了示波器的相平面显示,进行非线性系统的相平面分析,实验中必须用X-Y 功能。
机械工程控制实验指导书南昌大学机电工程学院2014 年10 月目录1.概述 (2)2.实验一典型环节的电路模拟与软件仿真研究 (6)3.实验二典型系统动态性能和稳定性分析 (13)4.实验三典型环节(或系统)的频率特性测量 (17)5. 实验操作指导 (22)6. 典型环节仿真实验硬件模块配置及信号设置表 (23)7. 阶跃信号及响应曲线图 (25)一. 实验系统构成实验系统由上位PC微机(含实验系统上位机软件)、ACT-I实验箱、并行通讯线等组成。
ACT-I 实验箱内装有以ADC812芯片(含数据处理系统软件)为核心构成的数据处理卡,通过并口与PC 微机连接。
1 .实验箱ACT-I简介ACT-I控制理论实验箱(见图1 )主要由电源部分U1单元、信号源部分U2单元、与PC机通讯及数据处理U3单元、元器件单元U4非线性单元U5〜U7以及模拟电路单元U8〜U16 等共16个单元组成。
(1)电源单元U1包括电源开关、保险丝、+ 5V、—5V、+ 15V、—15V、0V以及1.3V〜15V可调电压的输出,它们提供了实验箱所需的所有工作电源。
(2)信号源单元U2可以产生频率与幅值可调的周期方波信号、周期斜坡信号、周期抛物线信号以及正弦信号,并提供与周期阶跃、斜坡、抛物线信号相配合的周期锁零信号。
该单元面板上配置的拨键S1和S2用于周期阶跃、斜坡、抛物线信号的频率段选择,可有以下4种状态:①S1和S2均下拨一一输出信号周期的调节范围为2〜60ms;②S1上拨、S2下拨一一输出信号周期的调节范围为0.2〜6s;③S1下拨、S2上拨一一输出信号周期的调节范围为20〜600ms;④S1和S2均上拨一一输出信号周期的调节范围为0.16〜7s;另有电位器RP1用于以上频率微调。
电位器RP2、RP3和RP4依次分别用于周期阶跃、斜坡与抛物线信号的幅值调节。
在上述S1和S2的4种状态下,阶跃信号的幅值调节范围均为0〜14V;除第三种状态外,其余3种状态的斜坡信号和抛物线信号的幅值调节范围均为0〜15V;在第三种状态时,斜坡信号的幅值调节范围为0〜10V,抛物线信号的幅值调节范围为0〜2.5V。
《机械工程控制基础》实验指导书青岛科技大学前言机械工程控制基础是针对过程装备与控制工程专业而开设的一门专业基础课,主要讲解自动控制原理的主要内容,是一门理论性较强的课程,为了帮助学生学好这门课,能够更好的理解理论知识,在课堂教学的基础上增加了该实验环节。
《机械工程控制基础》实验指导书共编写了4个实验,有实验一、典型环节模拟研究实验二、典型系统动态性能和稳定性分析实验三、控制系统的频率特性分析实验四、调节器参数对系统调节质量的影响《机械工程控制基础》实验指导书的编写主要依据“控制工程基础”教材的内容,结合本课程教学大纲的要求进行编写。
利用计算机和MATLAB程序完成实验。
注:1)每个实验的实验报告均由5部分组成,最后一部分“实验数据分析”或“思考题”必须写。
2)每个实验所记录的图形均需标出横轴和纵轴上的关键坐标点。
目录实验一典型环节模拟研究 (4)一、实验目的二、实验要求三、实验原理四、实验内容及步骤五、实验报告要求实验二典型系统动态性能和稳定性分析 (7)一、实验目的二、实验要求三、实验原理四、实验内容及步骤五、实验报告要求实验三控制系统的频率特性分析 (9)一、实验目的二、实验要求三、实验原理四、实验内容及步骤五、实验报告要求实验四调节器参数对系统调节质量的影响 (11)一、实验目的二、实验要求三、实验原理四、实验内容及步骤五、实验报告要求附录一:MATLAB6.5的使用 (13)实验一典型环节模拟研究一、实验目的1.熟悉各种典型环节的阶跃响应曲线2.了解参数变化对典型环节动态特性的影响。
二、实验要求1.观测并记录各种典型环节的阶跃响应曲线2.观测参数变化对典型环节阶跃响应的影响,测试并记录相应的曲线三、实验原理1.惯性环节(一阶环节),如图1-1所示。
(a) 只观测输出曲线(b) 可观测输入、输出两条曲线图1-1 惯性环节原理图2.二阶环节,如图1-2所示。
或图1-2 二阶环节原理图3.积分环节,如图1-3所示。

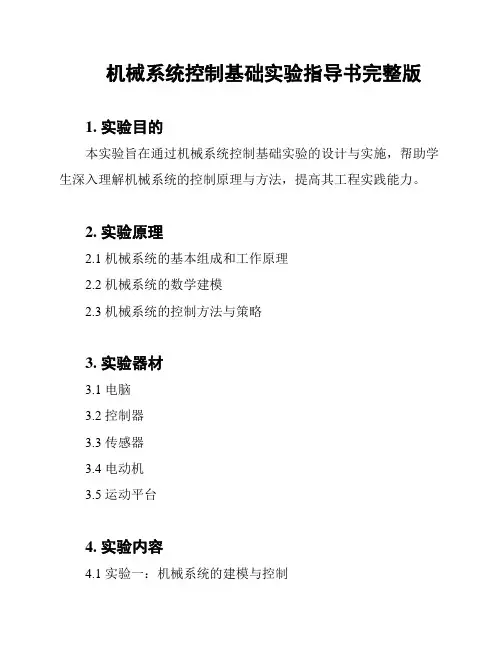

机械系统控制基础实验指导书完整版1. 实验目的本实验旨在通过机械系统控制基础实验的设计与实施,帮助学生深入理解机械系统的控制原理与方法,提高其工程实践能力。
2. 实验原理2.1 机械系统的基本组成和工作原理2.2 机械系统的数学建模2.3 机械系统的控制方法与策略3. 实验器材3.1 电脑3.2 控制器3.3 传感器3.4 电动机3.5 运动平台4. 实验内容4.1 实验一:机械系统的建模与控制4.1.1 步骤一:搭建机械系统的物理模型4.1.2 步骤二:进行系统辨识并获取系统参数4.1.3 步骤三:设计控制器,实现对机械系统的控制4.2 实验二:机械系统的位置控制实验4.2.1 步骤一:确定位置控制的目标和性能指标4.2.2 步骤二:设计位置控制器,实现机械系统的位置控制4.3 实验三:机械系统的速度控制实验4.3.1 步骤一:确定速度控制的目标和性能指标4.3.2 步骤二:设计速度控制器,实现机械系统的速度控制5. 实验步骤5.1 实验一:5.1.1 搭建机械系统的物理模型,将传感器和电动机连接至运动平台,连接控制器至电脑。
5.1.2 进行系统辨识实验,获取机械系统的相关参数。
5.1.3 根据系统参数设计控制器,并对机械系统进行控制实验。
5.2 实验二:5.2.1 根据位置控制目标和性能指标,设计位置控制器。
5.2.2 将设计的控制器连接至电脑和电动机,实施位置控制实验。
5.3 实验三:5.3.1 根据速度控制目标和性能指标,设计速度控制器。
5.3.2 将设计的控制器连接至电脑和电动机,实施速度控制实验。
6. 实验报告每个实验完成后,学生需撰写实验报告,内容包括实验目的、理论基础、实验步骤、实验结果与分析等。
7. 实验安全7.1 在实验过程中,注意安全操作,避免发生意外伤害。
7.2 未经指导老师允许,不得擅自改动实验器材或调整实验参数。
8. 参考资料[1] 《机械系统控制原理与应用》[2] 《机械系统建模与控制技术》以上为机械系统控制基础实验指导书的完整版,希望能对实验教学提供有力的支持和指导。
机械设计实验指导书范本(doc 34页)机械设计实验指导书(机械设计及其自动化专业用)编写:梁华琪班级:学号:姓名:安徽建筑工业学院机电系机械实验室2007年9月实验一螺栓联接实验实验学时:2实验类型:验证性实验要求:必开一、实验目的现代各类机械中,广泛应用螺栓进行联接,如何计算和测量螺栓受力情况及静、动态特性参数,是工程技术人员的一个重要课题。
本实验通过对螺栓的受力进行测试和分析要求达到下述目的。
1、了解螺栓联接在拧紧过程中各部分的受力情况。
2、计算螺栓相对刚度,并绘制螺栓联接的受力变形图。
3、验证受轴向工作载荷时,预紧螺栓联接的变形规律,及对螺栓总拉力的影响。
4、通过螺栓的动载实验,改变螺栓联接的相对刚度,观察螺栓动应力幅值的变化,以验证提高螺栓联接强度的各项措施。
二、实验项目LZS螺栓联接综合实验台可进行下列实验项目:1、(空心)螺栓联接静、动态实验。
(空心螺栓+刚性垫片+无锥塞)2、改变螺栓刚度的联接静、动态实验。
(空心螺栓、实心螺栓)3、改变垫片刚度的静、动态实验。
(刚性垫片、弹性垫片)4、改变被连接件刚度的静、动态实验。
(有锥塞、无锥塞)三、实验设备及仪器该实验需LZS螺栓联接综合实验台一台,CQYDJ-4静动态测量仪一台,计算机及专用软件等实验设备及仪器。
1、螺栓联接实验台的结构与工作原理。
如图1所示。
1)螺栓部分包括M16空心螺栓、大螺母、组合垫片和M8小螺杆组成。
空心螺栓贴有测拉力和扭矩的两组应变片,分别测量螺栓在拧紧时,所受预紧拉力和扭矩。
空心螺栓的内孔中装有M8小螺杆,拧紧或松开其上的手柄杆,即可改变空心螺栓的实际受载截面积,以达到改变联接件刚度的目的。
组合垫片设计成刚性和弹性两用的结构,用以改变被联接件系统的刚度。
2)被联接件部分由上板、下板和八角环、锥塞组成,八角环上贴有一组应变片,测量被联接件受力的大小,中部有锥形孔,插入或拨出锥塞即可改变八角环的受力,以改变被联接件系统的刚度。
《机械控制工程基础》实验指导书华东交通大学机电学院实验一 典型环节模拟一、实验目的①了解、掌握计算机模拟典型环节的基本方法。
②熟悉各种典型环节的阶跃响应曲线。
③了解各种参数变化对典型环节动态特性的影响。
④了解计算机辅助分析和设计的特点与优点二、实验要求①通过计算机的仿真图形观测各种典型环节时域响应曲线。
②改变参数,观测参数变化时对典型环节时域响应的影响。
④对实验程序加上注释,写出实验报告。
三、实验内容一般来讲,线性连续控制系统通常都是由一些典型环节构成的,这些典型环节有比例环节、积分环节、一阶微分环节、惯性环节、振荡环节、延迟环节等。
下面分别对其性能进行仿真(建议实验程序在M 文件中用单步执行的方式执行程序,以便于分析):1)比例环节比例环节的传递函数为:k s G =)(编程分析当k=1~10时,比例环节在时域的情况:①当输人信号是单位阶跃信号时,比例环节的输出曲线(单位阶跃响应曲线)是什么形状呢?实验程序如下:for k=1:1:10num=k;den=1;G=tf(num,den);step(G);hold on;end在M 文件的窗口中,输入程序,录入程序完成后,保存该M 文件,在弹出的“保存为”窗工中输人M 文件名bl.m (也可以自己取文件名),选择存放该M 文件的路径,就可以完成保存工作,然后单击“Tools ”菜单中的“Run ”,将在step 图形窗口中显示出响应图形。
试分析系统的输出信号的特点。
2)积分环节积分环节的传递函数为: Ts G 1)(= ① 当输人信号是单位阶跃信号时,积分环节的仿真程序如下:num=1;den=[1,0];G=tf(num,den);step(G)执行程序,试分析系统的输出信号的特点。
若G(s)=k/s ,编程分析当K=1~10时,在单位阶跃信号激励下,积分环节时域响应的情况。
3)一阶微分环节一阶微分环节的传递函数为: 1)(+=Ts s G①当输入信号是单位阶跃信号时,一阶微分环节的输出在MA TLAB 的函数step ()中是无法绘制的。

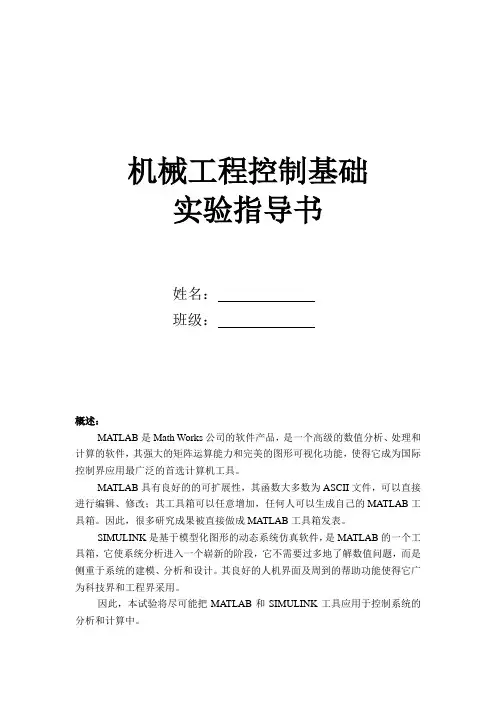

机械工程控制基础实验指导书姓名:班级:概述:MATLAB是Math Works公司的软件产品,是一个高级的数值分析、处理和计算的软件,其强大的矩阵运算能力和完美的图形可视化功能,使得它成为国际控制界应用最广泛的首选计算机工具。
MATLAB具有良好的的可扩展性,其函数大多数为ASCII文件,可以直接进行编辑、修改;其工具箱可以任意增加,任何人可以生成自己的MATLAB工具箱。
因此,很多研究成果被直接做成MATLAB工具箱发表。
SIMULINK是基于模型化图形的动态系统仿真软件,是MATLAB的一个工具箱,它使系统分析进入一个崭新的阶段,它不需要过多地了解数值问题,而是侧重于系统的建模、分析和设计。
其良好的人机界面及周到的帮助功能使得它广为科技界和工程界采用。
因此,本试验将尽可能把MATLAB和SIMULINK工具应用于控制系统的分析和计算中。
试验一:用MATLAB进行传递函数的描述1、试验目的:(1)对MATLAB进行初步的了解;(2)掌握应用MATLAB建立传递函数的常用方法(3)了解应用MATLAB对高阶函数进行部分分式的展开。
2、试验学时:3学时3、试验方法:(1)传递函数的分子分母多项式模型传递函数表示为11101110...()()()...m mm mn nn nb s b s b s bC sG sR s a s a s a s a----++++ ==++++MATLAB中可直接用分子、分母多项式系数表示,即num=[b m, b m-1,…,b0]den=[a m, a m-1,…,a0]G=tf(num,den);当分子或分母表现为多项式乘积形式时,可利用conv函数来获取分子或分母的系数数组。
掌握conv函数的使用方法。
(2)传递函数的零极点增益模型传递函数为 0101()()...()()()()...()m n s z s z s z G s K s p s p s p ---=--- 其中:K 为系统增益,zi 为零点,pj 为极点在MATLAB 中零极点增益模型用[z,p,K]矢量组表示。
《机械控制工程基础》课程实验ACCT-IV自动控制理论及计算机控制技术实验箱实验一:直流电机转速控制实验实验学时:2实验类型:综合型实验要求:必修一、实验目的1.通过对小型直流电机转速进行控制,加深对负反馈概念的理解。
2.了解PID校正元件在闭环控制系统中的作用。
3.加深对阶跃输入信号、系统阶跃响应、超调量、调节时间、稳态误差的理解。
二、实验仪器与设备1.ACCT-IV自动控制理论及计算机控制技术实验箱2.数字万用表三、实验原理及主要知识点直流电机调速系统结构框图如图所示:U:阶跃输入信号,对应期望转速。
gPID:校正元件。
驱动单元:起功率放大作用。
直流电机:被控对象,其转速为被控量。
转速测量电路:起反馈元件(检测元件)的作用,将直流电机转速(非电量)转换成电压信号进行反馈,从而构成闭环控制系统。
四、实验步骤直流电机转速控制实验电路如图所示:1.将实验箱上U1单元电源开关扳到OFF位置。
2.利用实验箱上的U9、U15、U11单元搭接上述电路,U9、U15、U11运放单元的信号G接-15V U接U1单元的+5V,1兆欧电阻、10K电阻和1微法电容在U4单元。
可调电阻顺时(必须接),g针转动阻值增大,U9单元的RP1、RP2可调电阻逆时针旋至电阻最小,U11单元的可调电阻RP1逆时针旋至电阻最小。
3.经指导教师检查接线无误后,将实验箱上U1单元电源开关扳到ON位置,观察小型直流电机的运转情况。
4.用数字万用表长时间测量U9单元运放的输出电压,该电压对应负反馈控制系统中的误差信号。
当数字万用表显示正值时,表示实际转速低于期望转速。
用手指轻轻拨动直流电机风扇,对直流电机施加干扰,注意观察直流电机转速和上述误差信号的变化情况。
五、实验结果与分析1.注意观察直流电机转速和相应误差信号的变化情况。
六、实验思考题及实验报告要求1.在实验报告的“实验简要原理”部分画出直流电机调速系统的方框图。
2.在实验报告的“实验结果”部分绘制实验电路图,并对所观察到的实验现象进行描述。
机械制造技术基础实验指导书崔伟清张文建编华北电力大学二零零六年十二月目录实验一车刀几何角度测量 (1)实验二切削力测量 (7)实验三机械零件加工精度统计分析 (10)参考书目 (14)实验一车刀几何角度测量一、实验目的1.熟悉几种典型车刀的构造和几何形状,加深对车刀各几何角度、各参考平面及其相互关系的理解;2.了解车刀量角台的构造与工作原理,掌握车刀几何角度测量的基本方法。
二、实验仪器量角台、普通外圆车刀、90º偏刀、切断刀。
三、量角台的构造及使用方法1.量角台的构造如图1所示,量角台主要由底盘1、平台3、立柱7、扇形盘6等组成。
底盘1为圆盘形,在零度线左右方向各有刻度100º,用于测量车刀的主偏角和副偏角。
扇形盘6上有刻度±45º,用于测量刃倾角、前角、后角和副后角。
扇形盘前面有一个指针5,指针下端是测量板。
测量板的前、后两平面和三个刃口(左侧刃C、右侧刃B、和下刃A)可供测量使用。
立柱7上带有螺纹,旋转螺母8就可以上下调整扇形盘的位置。
测量时,把车刀安放在平台3上,并靠紧活动靠尺4。
平台可绕底盘中心在零刻线左右100º范围内转动,用平台左侧基线板2读取圆盘上的刻度值。
图12.使用方法K的测量如图2所示:先把车刀安放在平台上并靠紧活动靠尺,转动平台,主偏角r使主切削刃与测量板的前平面贴合无缝。
此时,平台左侧基线板2所指的圆盘刻度,就是主偏角的数值。
图2刃倾角λs的测量如图3所示:车刀和测量板的位置与测量主偏角时相同,但是要使测量板的下刃与主切削刃重合无缝,便可从扇形盘上读出刃倾角的数值。
刃倾角正、负的判别是:指针在0º线左侧为正,在0º线右侧为负。
的测量如图4所示:车刀的安放与测量主偏角相同。
测量前角时只需把平台前角向逆时针转动90º。
这时主切削刃在基面上的投影与测量板的平面垂直。
将测量板的下刃与车刀的前刀面重合无缝,指针在扇形盘上指示的数值就是前角的大小。
《机械控制理论基础》——实验指导书机械工程学院教学实验中心2007年改编前言本套实验系统是配合《机械控制理论基础》与《现代控制理论基础》课程而开设的实验,可进行11项实验,实验内容有:典型环节的阶跃响应、二阶系统阶跃响应实验、零点对二阶系统瞬态响应的影响、系统频率特性实验、控制系统的稳定性分析、连续系统串联校正、数字PID控制、状态反馈及状态观测器实验、解耦控制实验、非线性实验、相轨迹观测实验,均配有相应的实验软件。
该实验为模拟性实验,既抛弃物理属性,采用运算放大器等电子电路模拟机械系统,构成各种典型环节与相应的模拟系统,可抽象出相同形式的传递函数或数学模型。
再将阶跃信号加到模拟系统的输入端,便可得到系统的动态响应曲线及性能指标。
改变系统的参数,可进一步分析研究参数对系统性能的影响。
目录第一章实验介绍第二章实验内容实验一典型环节的瞬态响应和动态分析1、一阶环节的阶跃响应及时间参数的影响2、二阶环节的阶跃响应及时间参数的影响3、零点、极点分布对二阶系统瞬态响应的影响实验二典型环节的频率特性实验实验三机电控制系统的校正实验四控制系统的稳定性分析第一章实验介绍一、实验装置本实验采用EL-AT-III型自动控制实验系统,它可以处理时变、非线性以及多输入多输出等复杂的控制理论问题。
本系统通过对单元电路的灵巧组合,可以构造出各种型式和阶次的模拟环节和控制系统,采用DA/AD卡通过USB口和计算机连接实现信号源信号的输出和系统响应信号的采集,采集后的信息通过计算机显示,省去了外接示波器的麻烦。
本实验提供相配套的数据显示软件,能够对各种实验的输出信号进行处理显示,界面友好,使用方便。
二、实验系统框图图1 实验系统框图三、实验软件及操作过程简介软件启动界面:在Windows桌面上双击“Cybernation_A.exe”图标,浏览软件使用指南。
软件使用说明:软件具体操作和功能(一)工具栏按钮:1.点击〖或按F1〗可以选择实验项目作为当前实验项目。
控制工程基础实验指导书自控原理实验室编印(内部教材)实验项目名称:(所属课程:)院 系: 专业班级: 姓 名: 学 号:实验日期: 实验地点: 合作者: 指导教师:本实验项目成绩: 教师签字: 日期:(以下为实验报告正文)一、实验目的简述本实验要达到的目的。
目的要明确,要注明属哪一类实验(验证型、设计型、综合型、创新型)。
二、实验仪器设备列出本实验要用到的主要仪器、仪表、实验材料等。
三、实验内容简述要本实验主要内容,包括实验的方案、依据的原理、采用的方法等。
四、实验步骤简述实验操作的步骤以及操作中特别注意事项。
五、实验结果给出实验过程中得到的原始实验数据或结果,并根据需要对原始实验数据或结果进行必要的分析、整理或计算,从而得出本实验最后的结论。
六、讨论分析实验中出现误差、偏差、异常现象甚至实验失败的原因,实验中自己发现了什么问题,产生了哪些疑问或想法,有什么心得或建议等等。
七、参考文献列举自己在本次准备实验、进行实验和撰写实验报告过程中用到的参考文献资料。
格式如下作者,书名(篇名),出版社(期刊名),出版日期(刊期),页码实验一 控制系统典型环节的模拟一、实验目的、掌握比例、积分、实际微分及惯性环节的模拟方法; 、通过实验熟悉各种典型环节的传递函数和动态特性; 、了解典型环节中参数的变化对输出动态特性的影响。
二、实验仪器、控制理论电子模拟实验箱一台;、超低频慢扫描数字存储示波器一台;、数字万用表一只;、各种长度联接导线。
三、实验原理以运算放大器为核心元件,由其不同的 输入网络和反馈网络组成的各种典型环节,如图 所示。
图中 和 为复数阻抗,它们都是 、 构成。
图 运放反馈连接基于图中 点为电位虚地,略去流入运放的电流,则由图 得:21()o i u ZG s u Z ==-( ) 由上式可以求得下列模拟电路组成的典型环节的传递函数及其单位阶跃响应。
、比例环节实验模拟电路见图 所示图 比例环节传递函数:21()R G s K R =-=- 阶跃输入信号: 实验参数:( ) 1 2 ( ) 1 2 、 惯性环节实验模拟电路见图 所示图 惯性环节传递函数:2212211211()11R CS R Z R K CS G s Z R R R CS TS +=-=-=-=-++阶跃输入: 实验参数:( )12( )2、积分环节实验模拟电路见图 所示图 积分环节传递函数:21111()Z CSG sZ R RCS TS=-=-=-=阶跃输入信号:实验参数:( )( )、比例微分环节实验模拟电路见图 所示图 比例微分环节传递函数:22211111()(1)(1)1D Z R R G S R CS K T S R Z R CS R CS =-=-=-+=-++ 其中 D 112R R 阶跃输入信号: 实验参数:( ) 1 2 ( ) 1 2 四、实验内容与步骤、分别画出比例、惯性、积分、比例微分环节的电子电路; 、熟悉实验设备并在实验设备上分别联接各种典型环节;、按照给定的实验参数,利用实验设备完成各种典型环节的阶跃特性测试,观察并记录其单位阶跃响应波形。
控制工程基础实验指导书自控原理实验室编印(内部教材)实验项目名称:(所属课程:)院系:专业班级:姓名:学号:实验日期:实验地点:合作者:指导教师:本实验项目成绩:教师签字:日期:(以下为实验报告正文)一、实验目的简述本实验要达到的目的。
目的要明确,要注明属哪一类实验(验证型、设计型、综合型、创新型)。
二、实验仪器设备列出本实验要用到的主要仪器、仪表、实验材料等。
三、实验内容简述要本实验主要内容,包括实验的方案、依据的原理、采用的方法等。
四、实验步骤简述实验操作的步骤以及操作中特别注意事项。
五、实验结果给出实验过程中得到的原始实验数据或结果,并根据需要对原始实验数据或结果进行必要的分析、整理或计算,从而得出本实验最后的结论。
六、讨论分析实验中出现误差、偏差、异常现象甚至实验失败的原因,实验中自己发现了什么问题,产生了哪些疑问或想法,有什么心得或建议等等。
七、参考文献列举自己在本次准备实验、进行实验和撰写实验报告过程中用到的参考文献资料。
格式如下:作者,书名(篇名),出版社(期刊名),出版日期(刊期),页码实验一 控制系统典型环节的模拟一、实验目的1、掌握比例、积分、实际微分及惯性环节的模拟方法;2、通过实验熟悉各种典型环节的传递函数和动态特性;3、了解典型环节中参数的变化对输出动态特性的影响。
二、实验仪器1、控制理论电子模拟实验箱一台;2、超低频慢扫描数字存储示波器一台;3、数字万用表一只;4、各种长度联接导线。
三、实验原理以运算放大器为核心元件,由其不同的R-C 输入网络和反馈网络组成的各种典型环节,如图1-1所示。
图中Z1和Z2为复数阻抗,它们都是R 、C 构成。
图1-1 运放反馈连接基于图中A 点为电位虚地,略去流入运放的电流,则由图1-1得:21()o i u ZG s u Z ==-(1-1) 由上式可以求得下列模拟电路组成的典型环节的传递函数及其单位阶跃响应。
1、比例环节实验模拟电路见图1-2所示图1-2 比例环节传递函数:21()R G s K R =-=- 阶跃输入信号:-2V 实验参数:(1) R 1=100K R 2=100K (2) R 1=100K R 2=200K 2、 惯性环节实验模拟电路见图1-3所示图1-3 惯性环节传递函数:2212211211()11R CS R Z R K CS G s Z R R R CS TS +=-=-=-=-++阶跃输入:-2V 实验参数:(1) R 1=100K R 2=100K C=1µf (2) R=100K R 2=100K C=2µf 3、积分环节实验模拟电路见图1-4所示图1-4 积分环节传递函数:21111()Z CS G s Z R RCS TS=-=-=-= 阶跃输入信号:-2V 实验参数:(1) R=100K C=1µf (2) R=100K C=2µf 4、比例微分环节实验模拟电路见图1-5所示图1-5 比例微分环节传递函数:22211111()(1)(1)1D Z R R G S R CS K T S R Z R CS R CS =-=-=-+=-++其中TD =R1C K=12RR阶跃输入信号:-2V 实验参数:(1)R1=100K R2=100K C=1µf(2)R1=100K R2=200K C=1µf四、实验内容与步骤1、分别画出比例、惯性、积分、比例微分环节的电子电路;2、熟悉实验设备并在实验设备上分别联接各种典型环节;3、按照给定的实验参数,利用实验设备完成各种典型环节的阶跃特性测试,观察并记录其单位阶跃响应波形。
《机械工程控制基础(经典控制部分)》——MATLAB 仿真实验指导书曹昌勇皖西学院机电系二〇一三年二月目录实验一 MATLAB的基本使用 (1)实验二控制系统的时域分析 (3)实验三控制系统频域特性分析 (5)实验四控制系统稳定性分析实验 (8)实验五控制系统校正 (10)第一章 MATLAB的基本使用 (12)第二章系统的时域特性 (22)第三章系统的频率特性 (40)第四章系统的校正 (54)参考文献 (77)实验一 MATLAB的基本使用(1)MATLAB最基本的矩阵操作实验;(2)MATLAB的符号运算操作实验;一、实验目的了解MATLAB 的强大功能、使用范围与特点,正确理解并掌握MATLAB 的基本知识、基本操作,为后续实验的顺利进行打好基础。
二、实验设备计算机、MATLAB 软件、打印机等三、实验要求1、必须进行实验预习,要求认真浏览实验内容,最好能够自己上机独立操作一遍。
2、由于后续实验均以本实验为基础,因此实验一至关重要,认真学习MATLAB 的基本使用方法。
3、于实验学时有限,而本实验内容多,并且本实验所涉及的仅是MATLAB的部分内容,所以要求同学们自学,利用课余时间学习MATLAB的相关知识。
四、实验内容与步骤参考实验指导书注意:1、MATLAB中所有命令及表达式必须在英文状态下输入(汉字除外),而且MATLAB 严格区分字母的大小写。
2、所有命令都可通过help 来显示该命令的帮助信息,如help sin(显示正弦函数sin 的帮助信息)。
3、所有命令都必须以小写字母形式输入才能正确执行,否则出错。
五、实验报告要求1、书写实验目的、实验所用设备。
2、习题的具体解题过程(包括所用的命令、所用的步骤)。
3、实验体会:的对MATLAB强大功能的了解,体会MATLAB 给我们带来的方便与快捷。
实验二控制系统的时域分析(1)传递函数的几种形式及其相互转换实验;(2)传递函数方块图化简实验(3)控制系统的单位脉冲响应曲线分析实验;(4)控制系统的单位阶跃响应曲线分析实验;(5)一阶、二阶系统响应曲线的动态分析实验;一、实验目的1、掌握一阶系统的时域特性,理解时间常数T对系统性能的影响。
控制工程基础实验指导书自控原理实验室编印(内部教材)实验项目名称:(所属课程:)院系:专业班级:姓名:学号:实验日期:实验地点:合作者:指导教师:本实验项目成绩:教师签字:日期:(以下为实验报告正文)一、实验目的简述本实验要达到的目的。
目的要明确,要注明属哪一类实验(验证型、设计型、综合型、创新型)。
二、实验仪器设备列出本实验要用到的主要仪器、仪表、实验材料等。
三、实验内容简述要本实验主要内容,包括实验的方案、依据的原理、采用的方法等。
四、实验步骤简述实验操作的步骤以及操作中特别注意事项。
五、实验结果给出实验过程中得到的原始实验数据或结果,并根据需要对原始实验数据或结果进行必要的分析、整理或计算,从而得出本实验最后的结论。
六、讨论分析实验中出现误差、偏差、异常现象甚至实验失败的原因,实验中自己发现了什么问题,产生了哪些疑问或想法,有什么心得或建议等等。
七、参考文献列举自己在本次准备实验、进行实验和撰写实验报告过程中用到的参考文献资料。
格式如下:作者,书名(篇名),出版社(期刊名),出版日期(刊期),页码实验一 控制系统典型环节的模拟一、实验目的1、掌握比例、积分、实际微分及惯性环节的模拟方法;2、通过实验熟悉各种典型环节的传递函数和动态特性;3、了解典型环节中参数的变化对输出动态特性的影响。
二、实验仪器1、控制理论电子模拟实验箱一台;2、超低频慢扫描数字存储示波器一台;3、数字万用表一只;4、各种长度联接导线。
三、实验原理以运算放大器为核心元件,由其不同的R-C 输入网络和反馈网络组成的各种典型环节,如图1-1所示。
图中Z1和Z2为复数阻抗,它们都是R 、C 构成。
图1-1 运放反馈连接基于图中A 点为电位虚地,略去流入运放的电流,则由图1-1得:21()o i u ZG s u Z ==-(1-1) 由上式可以求得下列模拟电路组成的典型环节的传递函数及其单位阶跃响应。
1、比例环节实验模拟电路见图1-2所示图1-2 比例环节传递函数:21()R G s K R =-=- 阶跃输入信号:-2V 实验参数:(1) R 1=100K R 2=100K (2) R 1=100K R 2=200K 2、 惯性环节实验模拟电路见图1-3所示图1-3 惯性环节传递函数:2212211211()11R CS R Z R K CS G s Z R R R CS TS +=-=-=-=-++阶跃输入:-2V实验参数:(1) R 1=100K R 2=100K C=1µf(2) R=100K R 2=100K C=2µf 3、积分环节实验模拟电路见图1-4所示图1-4 积分环节传递函数:21111()Z CS G s Z R RCS TS=-=-=-= 阶跃输入信号:-2V 实验参数:(1) R=100K C=1µf (2) R=100K C=2µf 4、比例微分环节实验模拟电路见图1-5所示图1-5 比例微分环节传递函数:22211111()(1)(1)1D Z R R G S R CS K T S R Z R CS R CS =-=-=-+=-++ 其中 T D =R 1C K=12R R 阶跃输入信号:-2V实验参数:(1)R1=100K R2=100K C=1µf(2)R1=100K R2=200K C=1µf四、实验内容与步骤1、分别画出比例、惯性、积分、比例微分环节的电子电路;2、熟悉实验设备并在实验设备上分别联接各种典型环节;3、按照给定的实验参数,利用实验设备完成各种典型环节的阶跃特性测试,观察并记录其单位阶跃响应波形。
中北大学机械工程与自动化学院实验指导书课程名称:《机械工程控制基础》课程代号:02020102适用专业:机械设计制造及其自动化实验时数:4学时实验室:数字化实验室实验内容:1.系统时间响应分析2.系统频率特性分析机械工程系2010.12实验一 系统时间响应分析实验课时数:2学时 实验性质:设计性实验 实验室名称:数字化实验室一、实验项目设计内容及要求1.试验目的本实验的内容牵涉到教材的第3、4、5章的内容。
本实验的主要目的是通过试验,能够使学生进一步理解和掌握系统时间响应分析的相关知识,同时也了解频率响应的特点及系统稳定性的充要条件。
2.试验内容完成一阶、二阶和三阶系统在单位脉冲和单位阶跃输入信号以及正弦信号作用下的响应,求取二阶系统的性能指标,记录试验结果并对此进行分析。
3.试验要求学习教材《机械工程控制基础(第5版)》第2、3章有关MA TLAB 的相关内容,要求学生用MA TLAB 软件的相应功能,编程实现一阶、二阶和三阶系统在几种典型输入信号(包括单位脉冲信号、单位阶跃信号、单位斜坡信号和正弦信号)作用下的响应,记录结果并进行分析处理:对一阶和二阶系统,要求用试验结果来分析系统特征参数对系统时间响应的影响;对二阶系统和三阶系统的相同输入信号对应的响应进行比较,得出结论。
4.试验条件利用机械工程与自动化学院数字化试验室的计算机,根据MA TLAB 软件的功能进行简单的编程来进行试验。
二、具体要求及实验过程1.系统的传递函数及其MA TLAB 表达 (1)一阶系统 传递函数为:1)(+=Ts Ks G 传递函数的MA TLAB 表达: num=[k];den=[T,1];G(s)=tf(num,den) (2)二阶系统 传递函数为:2222)(nn n w s w s w s G ++=ξ传递函数的MA TLAB 表达: num=[2n w ];den=[1,ξ2wn ,wn^2];G(s)=tf(num,den) (3)任意的高阶系统 传递函数为:nn n nm m m m a s a sa s ab s b s b s b s G ++++++++=----11101110)(传递函数的MA TLAB 表达:num=[m m b b b b ,,,110- ];den=[n n a a a a ,,,110- ];G(s)=tf(num,den)若传递函数表示为:)())(()())(()(1010n m p s p s p s z s z s z s Ks G ------=则传递函数的MATLAB 表达:z=[m z z z ,,,10 ];p=[n p p p ,,,10 ];K=[K];G(s)=zpk(z,p,k) 2.各种时间输入信号响应的表达(1)单位脉冲信号响应:[y,x]=impulse[sys,t] (2)单位阶跃信号响应:[y,x]=step[sys,t] (3)任意输入信号响应:[y,x]=lsim[sys,u,t]其中,y 为输出响应,x 为状态响应(可选);sys 为建立的模型;t 为仿真时间区段(可选) 试验方案设计可参考教材相关内容,相应的M 程序可参考(杨叔子主编的《机械工程控制基础》第五版)提供的程序,在试验指导教师的辅导下掌握M 程序的内容和格式要求,并了解M 程序在MATLAB 软件中的加载和执行过程。
3.实验的具体内容(1)完成一阶(选用不同的时间常数T )、二阶系统(选择不同的阻尼比ξ和无阻尼固有频率n w ,而且阻尼比ξ要有欠阻、临界阻尼和过阻尼三种情况)在典型输入信号(单位脉冲、单位阶跃、正弦信号)作用下所对应的时间响应实验;(2)完成二阶系统性能指标的求取(设计的二阶系统必须是欠阻尼的二阶系统)。
(3)完成一稳定三阶系统的单位阶跃响应的实验;(选作)(4)完成一个稳定的三阶系统和一个不稳定的三阶系统的单位脉冲响应,比较两响应曲线的差别并说明原因。
(选作)4.实验分析内容(1)分析时间常数对一阶系统时间响应的影响; (2)分析参数对二阶系统的时间响应的性能指标的影响; (3)分析系统稳定性与系统特征值的关系; (4)了解系统频率响应的特点。
三、实验参考程序程序1: 求取一阶系统单位脉冲和单位阶跃响应的响应曲线clear all;t=[0:0.001:0.2]; %nG=[1];tao=0.0125;dG=[tao 1];G1=tf(nG ,dG); tao=0.025;dG=[tao 1];G2=tf(nG ,dG); tao=0.05;dG=[tao 1];G3=tf(nG ,dG); %[y1,T]=impulse(G1,t);[y1a,T]=step(G1,t); [y2,T]=impulse(G2,t);[y2a,T]=step(G2,t); [y3,T]=impulse(G3,t);[y3a,T]=step(G3,t); %subplot(121),plot(T,y1,'--',T,y2,'-.',T,y3,'-') legend('tao=00125','tao=0.025','tao=0.05') xlabel('t(sec)'),ylabel('x(t)');grid on;subplot(122),plot(T,y1a,'--',T,y2a,'-.',T,y3a,'-')legend('tao=00125','tao=0.025','tao=0.05')grid on;xlabel('t(sec)'),ylabel('x(t)');title('一阶系统单位脉冲和单位阶跃响应的响应曲线----班级,学号,姓名') 程序2: 求取二阶系统单位脉冲和单位阶跃响应的响应曲线% e2 :求取二阶系统单位脉冲和单位阶跃响应的响应曲线(欠阻尼)clear all;t=[0:0.01:4];wn=7;nG=[wn^2];kc=0.2;dG1=[1 2*kc*wn wn^2];G1=tf(nG,dG1);kc=0.5;dG2=[1 2*kc*wn wn^2];G2=tf(nG,dG2);kc=0.8;dG3=[1 2*kc*wn wn^2];G3=tf(nG,dG3);[y1,T]=impulse(G1,t);[y1a,T]=step(G1,t);[y2,T]=impulse(G2,t);[y2a,T]=step(G2,t);[y3,T]=impulse(G3,t);[y3a,T]=step(G3,t);subplot(121),plot(T,y1,'--',T,y2,'-.',T,y3,'-')legend('kc=0.2','kc=0.5','kc=0.8'),xlabel('t(sec)'),ylabel('y(t)');grid on;subplot(122),plot(T,y1a,'--',T,y2a,'-.',T,y3a,'-')legend('kc=0.2','kc=0.5','kc=0.8'),grid on;xlabel('t(sec)'),ylabel('y(t)');title('二阶系统单位脉冲和单位阶跃响应的响应曲线----班级,学号,姓名')程序3:求二阶系统正弦响应及响应曲线% e3 二阶系统正弦响应及响应曲线clear all;t=[0:0.01:14];u=sin(0.3*pi*t);wn=7;nG=[wn^2];kc=0.7;dG=[1 2*kc*wn wn^2];G=tf(nG,dG);y=lsim(G,u,t);plot(t,u,'-.',t,y,'-',t,u'-y,'--','linewidth',1)legend('u(t)','y(t)','e(t)')grid;xlabel('t(sec)'),ylabel('y(t)');程序4:求二阶系统单位阶跃响应的性能指标% e4 求取二阶系统单位阶跃响应的性能指标(欠阻尼)close all;%t=0:0.001:4;%yss=1;dta=0.02;%wn=7;nG=[wn^2];kc=0.2;dG1=[1 2*kc*wn wn^2];G1=tf(nG,dG1); kc=0.5;dG2=[1 2*kc*wn wn^2];G2=tf(nG,dG2); kc=0.8;dG3=[1 2*kc*wn wn^2];G3=tf(nG,dG3); y1=step(G1,t);y2=step(G2,t);y3=step(G3,t);% kc=0.2;% 求上升时间trr=1;while y1(r)<yss;r=r+1;endtr1=(r-1)*0.001;%求峰值ymax和峰值时间tp[ymax,tp]=max(y1);tp1=(tp-1)*0.001;%求超调量mpmp1=(ymax-yss)/yss;%求调整时间tss=4001;while y1(s)>1-dta & y1(s)<1+dta;s=s-1;end ts1=(s-1)*0.001;% kc=0.5;r=1;while y2(r)<yss;r=r+1;endtr2=(r-1)*0.001;[ymax,tp]=max(y2);tp2=(tp-1)*0.001;mp2=(ymax-yss)/yss;s=4001;while y2(s)>1-dta &y3(s)<1+dta;s=s-1;end ts2=(s-1)*0.001;% % kc=0.8;r=1;while y3(r)<yss;r=r+1;endtr3=(r-1)*0.001;[ymax,tp]=max(y3);tp3=(tp-1)*0.001;mp3=(ymax-yss)/yss;s=4001;while y3(s)>1-dta & y3(s)<1+dta;s=s-1;end ts3=(s-1)*0.001;%输出数据[tr1 tp1 mp1 ts1;tr2 tp2 mp2 ts2;tr3 tp3 mp3 ts3]实验二系统频率特性分析实验课时数:2学时实验性质:验证性实验实验室名称:数字化实验室(机械工程系)一、实验项目设计内容及要求1.实验目的本试验的内容对应于教材的频率特性分析和系统稳定性分析相应章节的重点知识点,要求学生在熟练掌握课程相关内容的基础上,完成本实验,以加强学生对频率特性分析、几何判据及相对稳定性的学习效果。
