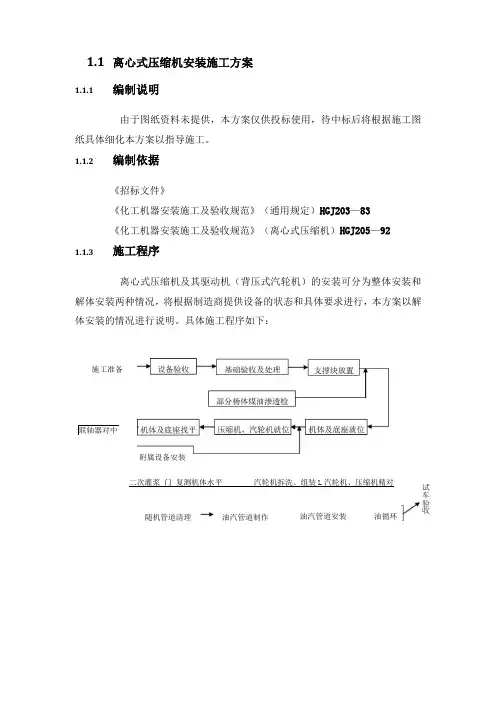

1.1 离心式压缩机安装施工方案

1.1.1编制说明

由于图纸资料未提供,本方案仅供投标使用,待中标后将根据施工图纸具体细化本方案以指导施工。

1.1.2编制依据

《招标文件》

《化工机器安装施工及验收规范》(通用规定)HGJ203—83

《化工机器安装施工及验收规范》(离心式压缩机)HGJ205—92

1.1.3施工程序

离心式压缩机及其驱动机(背压式汽轮机)的安装可分为整体安装和解体安装两种情况,将根据制造商提供设备的状态和具体要求进行,本方案以解体安装的情况进行说明。具体施工程序如下:

1.1.4施工前的准备

1.1.4.1施工技术准备

1)编制详细的施工方案,并报业主、监理审核批准。

2)制造商提供的机器出厂合格证明及装箱清单。

3)制造商提供的机器装配图纸及安装使用说明书。

4)制造商提供的制造装配、质量检验及试运行记录。

1.1.4.2 4.2 设备验收

1)开箱验收应和业主、监理、制造商共同进行,开箱前检查箱子有无破损并记录。

2)根据装箱单验收设备,检查其型号、规格、数量及其质量情况并记录。3)检查随机资料及专用工具是否齐全,并妥善保管。

4)开箱验收后,不及时安装的机件重新包箱或标识后进仓库放置。

1.1.4.3现场准备

1)场地平整,基础具备安装条件。环境卫生良好。

2)压缩厂房已封闭,起重运输设备具备使用条件。

3)施工运输通道畅通,配备必要的消防器材。

4)现场具有机器、机件放置和保护的条件。

1.1.5压缩机安装施工工艺

1.1.5.1基础验收及处理

1)基础办理交接手续,并根据土建专业提供的技术资料进行验收。主要检查基础的轴线、标高标识是否清晰明显。基础的几何偏差是否符合规范的要求。(基础的尺寸及位置允差见下表)

2)基础外观不得有裂纹、蜂窝、空洞、露筋等缺陷。不得有疏松层、油污。3)基础铲麻。麻点深度不小于10mm,密度3—5点/平方分米为宜。放垫铁处铲平,水平度小于0.5mm/m,与垫铁接触面积大于50%。

4)中心线、标高基准移置到明显处,备机器安装复验时用。

1.1.5.2机器及附件的检查

1)下机壳的煤油渗透检查,进行8小时以上的渗透,以无渗漏为合格。

2)箱体检查,箱体外观不得有气孔、裂纹、未浇满、夹层等缺陷。

3)机壳中分面应光滑、无沟槽、划纹、锈蚀等缺陷。

4)上下机壳接触应严密,自由状态时局部间隙不应大于0.05mm。

5)轴径的圆度、圆柱度、径向跳动均不得大于0.01mm。

6)隔板铸件不得有裂纹、气孔、未浇满、夹层等缺陷,扩压器和回流器的导流叶片应完整无损,隔板装入机壳时能自由落入槽中,无卡涩现象。

7)转子应无锈蚀、损伤、变形、裂纹等缺陷。

8)迷宫密封、浮环密封、轴承、轴瓦均应符合规范要求。

1.1.5.3机组底座安装

1)垫铁布置。按规范和强度计算布置垫铁组,使垫铁组的垫铁块数、组数足够,位置合理,接触面积良好。

2)机组安装时应预先提高机组高度以满足地脚螺栓的顺利装入。

3)调整机组中心使之与基础中心重合,允差5mm。

4)找正找平机组底座。

1.1.5.4压缩机及汽轮机就位

1)依次将压缩机、汽轮机吊装就位,兼顾基础、底座中心进行安装。利用顶丝进行调整。

2)调整底座标高使压缩机、汽轮机的标高满足设计要求,然后找正找平压缩机、汽轮机,调整采用紫铜皮,用0.03mm的塞尺进行检查机体与底座间

的贴合程度。

3)找正找平的要求。横向水平度0.05mm/m,轴向水平度0.03mm/m。

1.1.5.5二次灌浆

1)找正找平后的机组共检后,进行垫铁点焊,24小时内进行灌浆处理。

2)灌浆采用无收缩或微膨胀混凝土,其标号高于基础1—2号。

3)灌浆时注意气温的变化,并采取保护措施。注意养护。

4)灌浆一定要捣固良好,使混凝土充分紧密与底座结合。

1.1.5.6压缩机、汽轮机的拆洗组装

1)检查下机壳供油孔有无堵塞情况,清除吹净后,把轴承装入轴承座孔中。2)隔板安装时,隔板刨分面应与机壳同一平面,两隔板结合面应结合良好,结合面的局部间隙应小于0.08mm,隔板最终装配时应在各结合面涂防咬合剂。

3)可倾瓦轴承安装时,用涂色法检查瓦背与轴承座孔应紧密均匀贴合,接触面积不应小于80%,轴径与轴瓦接触均匀,轴向接触长度不应小于80%,轴瓦与轴承座和轴承盖的过盈量为0.00—0.02mm,其与轴的间隙应符合图纸的要求。

4)止推轴承安装时,推力轴承与推力盘应均匀接触,用涂色法检查,其接触面积不应少于75%,瓦块摆动要灵活,无卡涩现象,然后推动止推盘,用百分表测量移动量,检查其间隙应符合图纸的要求。

5)转子安装以止推轴承定轴向位置,以支撑轴承定径向位置,并测定径向、轴向跳动值符合图纸的要求。

6)各轴承在最后安装时,应涂以润滑油。

7)迷宫密封安装时,检查其间隙符合图纸要求。

8)浮环密封装配后应活动自如,不得有卡涩现象,其装配间隙符合要求,一般先装迷宫密封试车,试车后再把浮环密封换上。

9)机壳闭合前,应检查机内各部间隙,并确认机壳内部清洁无异物,机壳内的紧固或定位螺栓应拧紧、锁牢,各部零部件均已安装,然后在中分面上涂密封胶,装上导向杆,将上机盖平稳的闭合,安装定位销,检查轴封部位不得有错口现象,再按图要求的顺序把紧螺栓,先用60%的扭矩初步把

紧,然后用100%的扭矩把紧。

10)盘动转子应转动灵活,无异常响声。

11)汽轮机的拆装类似压缩机的安装。

1.1.5.7联轴器的对中

1)以图纸规定的基准轴心为基准,找正机组。

2)用千分表来测量联轴器的轴向、径向跳动量。找正时同时盘动两轴,相隔90°位置测量一次,需要调整时,用斜铁或顶丝调整其同轴度、平行度。

调整时松开气缸下部的定位块,以便移动机组。

3)找正完毕后,定位块复位。

4)配管结束后,复查对中情况,合格后安装联轴器及其护罩。

1.1.5.8附属设备的安装

附属设备及油站设备的安装位置及标高,应按照图纸施工。并符合设备安装规范的要求。主要技术要求如下:

注:H——立式设备两端点距离

L——卧式设备两端点距离

D——卧式设备的壳体外径

1.1.5.9油系统管路的安装

油系统管路在下料后应进行人工清理,清除管内灰尘及其它异物,磨去切割时产生的毛刺等,对不锈钢管,还可以进行蒸汽吹扫,清理后方可进行焊接工作。

焊接工艺采用氩弧焊打底、手工盖面的工艺(或采用全氩弧焊),保证焊口内壁平滑,已预制并清理干净的管段应及时将起端口封闭,防止进入异物。

油系统管段安装时,应保证各管段、阀门、过滤器等清洁。
