盘形制动器的使用维护注意事项
盘形制动器的使用维护注意事项
和常见事故及处理方法
1闸瓦不得沾油，使用中闸盘不得有油，以免降低闸瓦的摩擦系数影响制动力。
2在正常使用中应经常检查闸瓦间隙，如闸瓦间隙超过#$$时应及时调整，以免影
响制动力。
3在作重物下放使用的矿井，不能全靠机械制动，这样会使闸盘发热，一旦出现紧急
情况就会影响制动力矩、造成重大事故，应采用动力制动等。
4更换闸瓦时应注意将闸瓦压紧，尺寸不符合时应修配。
5在提升机正常运转时，若发现制动器液压缸漏油应及时更换密封圈。6修理制动盘时应将容器搁在井底或井口的罐坐上(空容器)，或将两容器提升到中
间平衡状态进行检修。检修时要有一、二副制动器处于制动状态。
7闸盘粗糙度不够和闸盘端面偏摆量大都将加速闸瓦的磨损，建议重车闸盘。
8提升机在正常运行中发现松闸慢时应用放气阀放气。
9每年或经5×103次制动作用后，应检查蝶形弹簧组。
检查方法：首先使制动器处于全制动状态，再逐步向液压缸充入压力
油，使制动液压
缸内压力慢慢升高，各闸就在不同压力下逐个松开，记录下不同闸瓦的松闸压力，其中最
高油压与最低油压之差不应超过最大工作压力P的百分之十，否则应更换其中松闸油压最低的制动器中的蝶形弹簧。

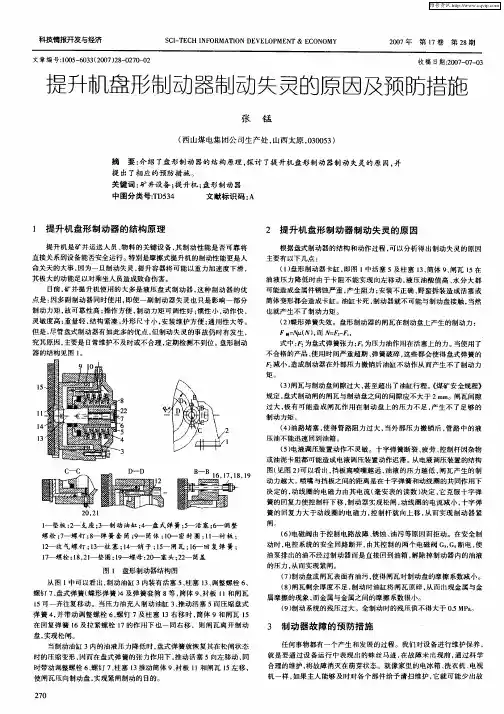

常见故障及其处理方法
1制动器不开闸。原因是液压站没有油压或油压不足应检查液压站。2制动器不能制动。原因可能是液压站或制动器损坏，卡住引起的，应检查液压站
和制动器并修理。
3制动时间长，制动时滑行距离长、制动力小。原因可能是：
3.1超负荷使用、超速使用;
3.2闸瓦间隙太大;
3.3制动盘和闸瓦上有油和水等杂物;
3.4蝶形弹簧有毛病，找出原因对症采取处理措施。
4闸瓦磨损不均匀、磨损太快。原因是制动器安装不正，制动盘偏摆太大，窜动或主
轴倾斜太大，查明原因分别处理。
5松闸和制动缓慢。原因是：
5.1液压系统有空气;
5.2闸瓦间隙太大;
