模拟电路习题答案第6章放大电路中的反馈题解1

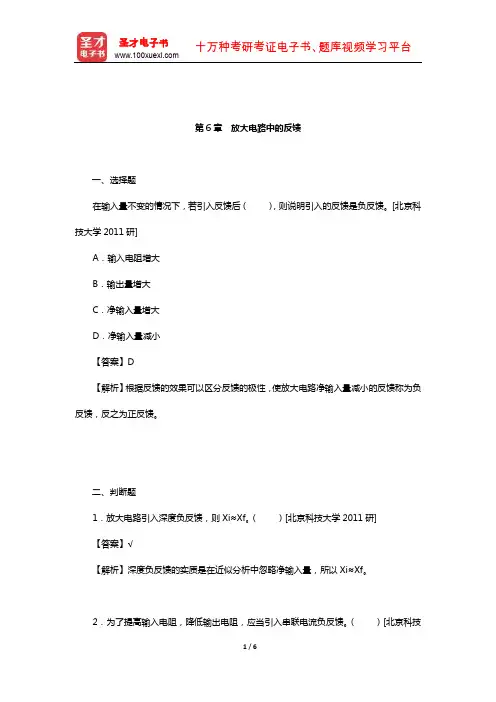

第6章放大电路中的反馈一、选择题在输入量不变的情况下，若引入反馈后（），则说明引入的反馈是负反馈。

[北京科技大学2011研]A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小【答案】D【解析】根据反馈的效果可以区分反馈的极性，使放大电路净输入量减小的反馈称为负反馈，反之为正反馈。

二、判断题1．放大电路引入深度负反馈，则Xi≈Xf。

（）[北京科技大学2011研]【答案】√【解析】深度负反馈的实质是在近似分析中忽略净输入量，所以Xi≈Xf。

2．为了提高输入电阻，降低输出电阻，应当引入串联电流负反馈。

（）[北京科技大学2011研]【答案】×【解析】为了提高输入电阻，可以采用串联负反馈，为了降低输出电阻，可以采用电压负反馈，因此采用串联电压负反馈。

三、计算分析题1．图6-1（a）、（b）所示为两个反馈电路。

试指出在这两个电路中，分别由哪些元器件组成了放大通路?哪些元器件组成了反馈通路?分别是何种反馈?设放大器是理想的运放，试写出电路的电压放大倍数的表达式。

[中山大学2003研]（a）（b）图6-1解：（1）在图6-1（a）中，运放A l为放大电路，运放A2及R2为反馈通路。

由于当输出电压为零时A2的同向输入端大小为零，反馈为零，所以是电压反馈。

反馈端与输入端由同一端相连，故为并联反馈，此电路为电压并联负反馈。

因为放大器都为理想的运放，所以有虚断和虚短。

则有由上面的式子可以得到电压的放大倍数为（2）在图6-1（b）中，运放A l为放大电路。

运放A2、电阻R2和电阻R3组成反馈通路。

当输出为零时，反馈电压也为零，是电压反馈，反馈端与输入端从不同段影响输入，为串联反馈，此电路为电压串联负反馈。

因为放大器都为理想的运放，所以有虚断和虚短。

则有由上式可得，电压的放大倍数为2．一电流并联负反馈电路的交流通路如图6-2所示。

设R cl＝5kΩ，R c2＝5kΩ，R E2＝1kΩ，R f＝15kΩ，R s＝5kΩ，βl＝β2＝50，r bel＝r BE2＝1kΩ，r CE＝100kΩ，试求放大器的电压增益、输入电阻和输出电阻。

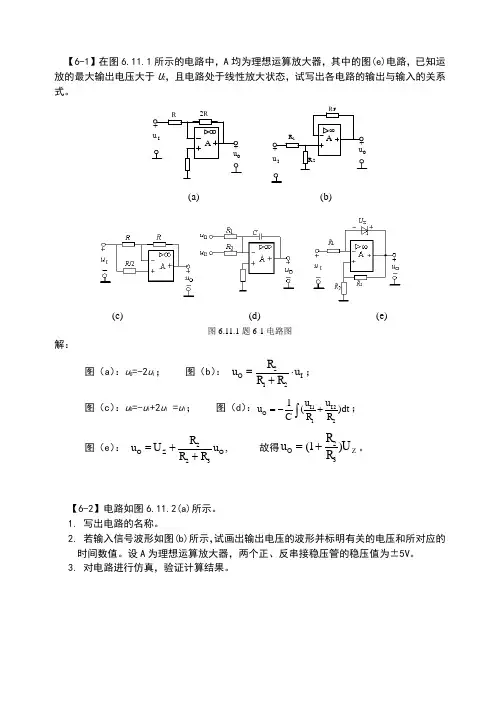

【6-1】在图6.11.1所示的电路中，A 均为理想运算放大器，其中的图(e)电路，已知运放的最大输出电压大于U Z ，且电路处于线性放大状态，试写出各电路的输出与输入的关系式。

AR2RA∞R 2R FR 1u I +_u O +_u I +_u O +_(a) (b)(c) (d) (e)图6.11.1题6-1电路图解：图（a ）：u O =-2u I ； 图（b ）： 2O I 12R u u R R =⋅+；图（c ）：u O =-u I +2u I =u I ； 图（d ）：I1I2O 121()d u u u t C R R =-+⎰；图（e ）： 2O Z O 23,R u U u R R =++ 故得2O 3(1)Z R u U R =+。

【6-2】电路如图6.11.2(a)所示。

1. 写出电路的名称。

2. 若输入信号波形如图(b)所示，试画出输出电压的波形并标明有关的电压和所对应的时间数值。

设A 为理想运算放大器，两个正、反串接稳压管的稳压值为±5V。

3. 对电路进行仿真，验证计算结果。

u i t (s)10-101234(V)图6.11.2 题6-2电路图解：1. 带限幅的反相比例放大电路；2. 当| u I |≤1V 时，电路增益A uf =-5；当| u I |≥1V 时，| u O |被限制在5V 。

波形如图4-3。

u I t /s10-101234/Vu O t 5-5/V0.1 1.92.1/s图4-3【6-3】在图 6.11.3所示的增益可调的反相比例运算电路中，已知R 1＝R w =10kΩ、R 2=20kΩ、U I =1V ，设A 为理想运放，其输出电压最大值为±12V，求：1． 当电位器R w 的滑动端上移到顶部极限位置时，U o = 2． 当电位器R w 的滑动端处在中间位置时，U o = 3． 电路的输入电阻R i =图6.11.3 题6-3电路图解：1. 2o o1I 12V R U U U R ==-⋅=- 2. o o124V U U ==-3. r i =R 1=10k Ω。

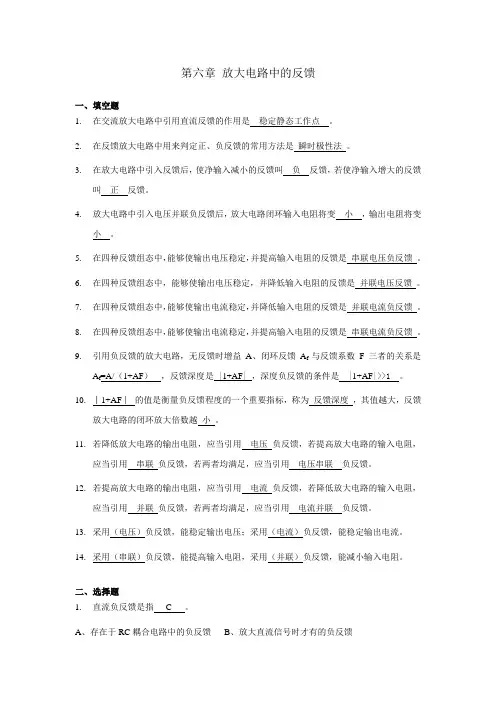

第六章放大电路中的反馈一、填空题1.在交流放大电路中引用直流反馈的作用是稳定静态工作点。

2.在反馈放大电路中用来判定正、负反馈的常用方法是瞬时极性法。

3.在放大电路中引入反馈后，使净输入减小的反馈叫负反馈，若使净输入增大的反馈叫正反馈。

4.放大电路中引入电压并联负反馈后，放大电路闭环输入电阻将变小，输出电阻将变小。

5.在四种反馈组态中，能够使输出电压稳定，并提高输入电阻的反馈是串联电压负反馈。

6.在四种反馈组态中，能够使输出电压稳定，并降低输入电阻的反馈是并联电压反馈。

7.在四种反馈组态中，能够使输出电流稳定，并降低输入电阻的反馈是并联电流负反馈。

8.在四种反馈组态中，能够使输出电流稳定，并提高输入电阻的反馈是串联电流负反馈。

9.引用负反馈的放大电路，无反馈时增益A、闭环反馈A f与反馈系数F三者的关系是A f=A/（1+AF），反馈深度是|1+AF|，深度负反馈的条件是|1+AF|>>1。

10.︱1+AF︱的值是衡量负反馈程度的一个重要指标，称为反馈深度，其值越大，反馈放大电路的闭环放大倍数越小。

11.若降低放大电路的输出电阻，应当引用电压负反馈，若提高放大电路的输入电阻，应当引用串联负反馈，若两者均满足，应当引用电压串联负反馈。

12.若提高放大电路的输出电阻，应当引用电流负反馈，若降低放大电路的输入电阻，应当引用并联负反馈，若两者均满足，应当引用电流并联负反馈。

13.采用（电压）负反馈，能稳定输出电压；采用（电流）负反馈，能稳定输出电流。

14.采用（串联）负反馈，能提高输入电阻，采用（并联）负反馈，能减小输入电阻。

二、选择题1.直流负反馈是指 C 。

A、存在于RC耦合电路中的负反馈B、放大直流信号时才有的负反馈C、直流通路中的负反馈D、只存在于直接耦合电路中的负反馈2.交流负反馈是指 D 。

A、只存在于阻容耦合电路中的负反馈B、只存在于变压器耦合电路中的负反馈C、放大正弦信号时才有的负反馈D、交流通路中的负反馈3.对于放大电路，所谓开环是指 B 。

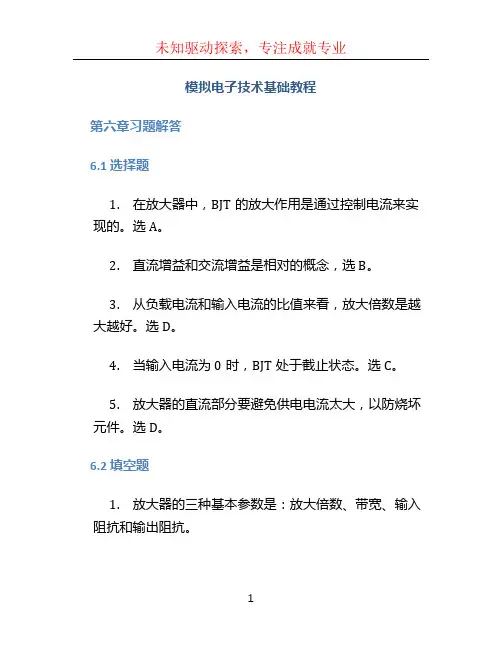

模拟电子技术基础教程第六章习题解答6.1 选择题1.在放大器中，BJT的放大作用是通过控制电流来实现的。

选A。

2.直流增益和交流增益是相对的概念，选B。

3.从负载电流和输入电流的比值来看，放大倍数是越大越好。

选D。

4.当输入电流为0时，BJT处于截止状态。

选C。

5.放大器的直流部分要避免供电电流太大，以防烧坏元件。

选D。

6.2 填空题1.放大器的三种基本参数是：放大倍数、带宽、输入阻抗和输出阻抗。

2.直流负载线上的点表示了：输入电压和输出电流的关系。

3.简单的直流放大器由输入电阻、输出电阻和一个放大足够大的放大倍数组成。

6.3 简答题1.请解释放大倍数的概念，并简要说明放大倍数与电流的关系。

放大倍数是指放大器的输出量与输入量的比值。

放大倍数越大，输入电流与输出电流之间的比值就越大。

2.请简述放大器的主要分类和特点。

放大器主要分为电压放大器、电流放大器和功率放大器。

其中，电压放大器以放大器输入端的电压变化为主要输出，电流放大器以放大器输入端的电流变化为主要输出，功率放大器以放大器输入端的功率变化为主要输出。

3.请简述直流放大器的工作原理，并结合电路图说明。

直流放大器的工作原理是将直流信号放大，通过控制电流的大小来改变输出。

例如，一个基本的直流放大器电路图如下：直流放大器电路图直流放大器电路图其中，V_in为输入电压源，R_in为输入电阻，R_out为输出电阻，V_out为输出电压。

当输入电压V_in为正时，会产生相应的电流流过输入电阻R_in，然后流经放大器，通过输出电阻R_out，最终产生输出电压V_out。

通过控制V_in的大小，可以调整输入电流，进而控制放大倍数。

6.4 应用题设计一个直流放大器电路，要求：输入电压为10V，放大倍数为20倍。

根据放大倍数的定义，可以得到输出电压为20 * 输入电压= 20 * 10V = 200V。

因此，我们需要设计一个直流放大器电路，使得输出电压为200V。

模电第四版习题解答 YUKI was compiled on the morning of December 16, 2020模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。

(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。

( ×)(3)PN 结在无光照、无外加电压时，结电流为零。

( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。

( √)GSU大于零，则其输入电阻会明显变小。

(6)若耗尽型N 沟道MOS 管的GS( ×)二、选择正确答案填入空内。

(l) PN 结加正向电压时，空间电荷区将 A 。

A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。

A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。

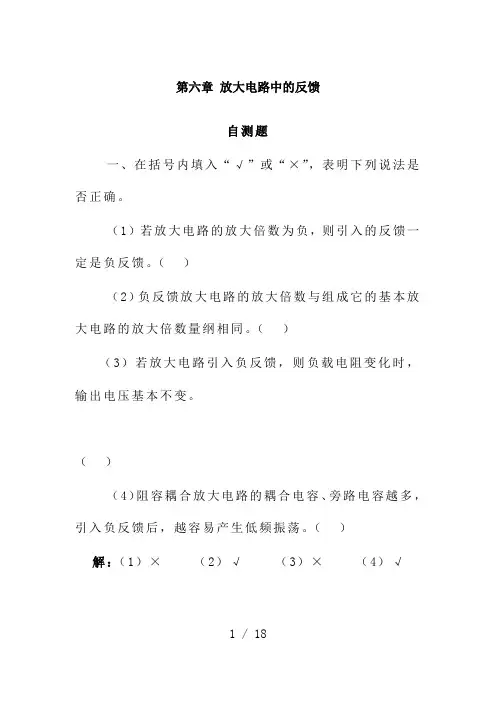

第六章放大电路中的反馈自测题一、在括号内填入“√”或“×”，表明下列说法是否正确。

（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。

（）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。

（）解：（1）×（2）√（3）×（4）√1 / 18二、已知交流负反馈有四种组态：A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈选择合适的答案填入下列空格内，只填入A、B、C 或D。

（1）欲得到电流－电压转换电路，应在放大电路中引入；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入；（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入。

解：（1）B （2）C （3）A （4）D2 / 18三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数A 或f s u A 。

设图中f u所有电容对交流信号均可视为短路。

Array图T6.33 / 184 / 18解：图（a ）所示电路中引入了电流串联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数f u A 分别为 L 31321f 32131 R R R R R R A R R R R R F u 式中为电流表的等效电阻。

图（b ）所示电路中引入了电压并联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数f u A 分别为 12f 2 1R R A R F u图（c ）所示电路中引入了电压串联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 1 1f u A F 图（d ）所示电路中引入了正反馈。

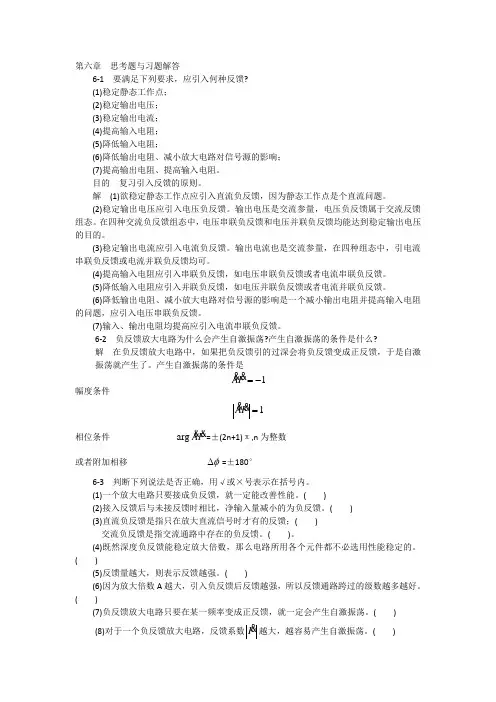

第六章思考题与习题解答6-1 要满足下列要求，应引入何种反馈?(1)稳定静态工作点；(2)稳定输出电压；(3)稳定输出电流；(4)提高输入电阻；(5)降低输入电阻；(6)降低输出电阻、减小放大电路对信号源的影响；(7)提高输出电阻、提高输入电阻。

目的复习引入反馈的原则。

解(1)欲稳定静态工作点应引入直流负反馈，因为静态工作点是个直流问题。

(2)稳定输出电压应引入电压负反馈。

输出电压是交流参量，电压负反馈属于交流反馈组态。

在四种交流负反馈组态中，电压串联负反馈和电压并联负反馈均能达到稳定输出电压的目的。

(3)稳定输出电流应引入电流负反馈。

输出电流也是交流参量，在四种组态中，引电流串联负反馈或电流并联负反馈均可。

(4)提高输入电阻应引入串联负反馈，如电压串联负反馈或者电流串联负反馈。

(5)降低输入电阻应引入并联负反馈，如电压并联负反馈或者电流并联负反馈。

(6)降低输出电阻、减小放大电路对信号源的影响是一个减小输出电阻并提高输入电阻的问题，应引入电压串联负反馈。

(7)输入、输出电阻均提高应引入电流串联负反馈。

6-2 负反馈放大电路为什么会产生自激振荡?产生自激振荡的条件是什么?解在负反馈放大电路中，如果把负反馈引的过深会将负反馈变成正反馈，于是自激振荡就产生了。

产生自激振荡的条件是AF=-1幅度条件AF=1=±(2n+1)π,n为整数相位条件a r g AF或者附加相移φ∆=±180°6-3 判断下列说法是否正确，用√或×号表示在括号内。

(1)一个放大电路只要接成负反馈，就一定能改善性能。

( )(2)接入反馈后与未接反馈时相比，净输入量减小的为负反馈。

( )(3)直流负反馈是指只在放大直流信号时才有的反馈；( )交流负反馈是指交流通路中存在的负反馈。

( )。

(4)既然深度负反馈能稳定放大倍数，那么电路所用各个元件都不必选用性能稳定的。

( )(5)反馈量越大，则表示反馈越强。

第六章 放大电路中的反馈自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。

（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（ ）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。

（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（ ）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。

（ ）…解：（1）× （2）√ （3）× （4）√二、（四版一）已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。

（1）欲得到电流－电压转换电路，应在放大电路中引入 ；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；【（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。

解：（1）B （2）C （3）A （4）D三、（四版二）判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或fs u A 。

设图中所有电容对交流信号均可视为短路。

,图解：图（a ）所示电路中引入了电流串联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L 31321f 32131 R R R R R R A R R R R R F u ⋅++≈++= 式中R L 为电流表的等效电阻。

图（b ）所示电路中引入了电压并联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。

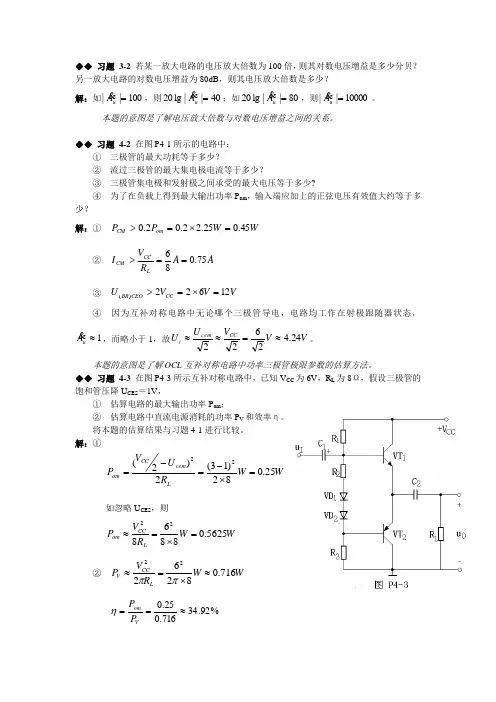

◆◆ 习题 3-2 若某一放大电路的电压放大倍数为100倍，则其对数电压增益是多少分贝？另一放大电路的对数电压增益为80dB ，则其电压放大倍数是多少？解：如100||=u A ，则40||lg 20=u A ；如80||lg 20=u A ，则10000||=uA 。

本题的意图是了解电压放大倍数与对数电压增益之间的关系。

◆◆ 习题 4-2 在图P4-1所示的电路中：① 三极管的最大功耗等于多少？② 流过三极管的最大集电极电流等于多少？③ 三极管集电极和发射极之间承受的最大电压等于多少?④ 为了在负载上得到最大输出功率P om ，输入端应加上的正弦电压有效值大约等于多少？解：① W W P P om CM 45.025.22.02.0=⨯=>② A A R V I L CC CM 75.086==>③ V V V U CC CEO BR 12622)(=⨯=>④ 因为互补对称电路中无论哪个三极管导电，电路均工作在射极跟随器状态，1≈u A ，而略小于1，故V V V U U CC cem i24.42622≈=≈≈。

本题的意图是了解OCL 互补对称电路中功率三极管极限参数的估算方法。

◆◆ 习题 4-3 在图P4-3所示互补对称电路中，已知V CC 为6V ，R L 为8Ω，假设三极管的饱和管压降U CES ＝1V ，① 估算电路的最大输出功率P om ；② 估算电路中直流电源消耗的功率P V 和效率η。

将本题的估算结果与习题4-1进行比较。

解：①W W R U V P Lcem CCom 25.082)13(2)2(22=⨯-=-=如忽略U CES ，则W W R V P L CC om 5625.0886822=⨯=≈② W W R V P L CC V 716.0826222≈⨯=≈ππ %92.34716.025.0≈==V om P P η如忽略U CES ，则%56.78716.05625.0≈==V om P P η 可见，在同样的VCC 和RL 之下，OCL 电路的Pom 比OTL 电路大得多（大约为4倍）。

第6章习题答案1. 概念题：（1）由运放组成的负反馈电路一般都引入深度负反馈，电路均可利用虚短路和虚断路的概念来求解其运算关系。

（2）反相比例运算电路的输入阻抗小，同相比例运算电路的输入阻抗大，但会引入了共模干扰。

（3）如果要用单个运放实现：A u＝－10的放大电路，应选用 A 运算电路；将正弦波信号移相＋90O，应选用 D 运算电路；对正弦波信号进行二倍频，应选用 F 运算电路；将某信号叠加上一个直流量，应选用 E 运算电路；将方波信号转换成三角波信号，应选用 C 运算电路；将方波电压转换成尖顶波信号，应选用 D 运算电路。

A. 反相比例B. 同相比例C. 积分D. 微分E. 加法F. 乘方（4）已知输入信号幅值为1mV，频率为10kHz～12kHz，信号中有较大的干扰，应设置前置放大电路及带通滤波电路进行预处理。

（5）在隔离放大器的输入端和输出端之间加100V的电压会击穿放大器吗？（不会）加1000V的交流电压呢？（不会）（6）有源滤波器适合于电源滤波吗？（不适用）这是因为有源滤波器不能通过太大的电流或太高的电压。

（7）正弦波发生电路中，输出端的晶体管一定工作在放大区吗？（一定）矩形波发生电路中，输出端的晶体管一定工作在放大区吗？（不一定）（8）作为比较器应用的运放，运放一般都工作在非线性区，施密特比较器中引入了正反馈，和基本比较器相比，施密特比较器有速度快和抗干扰性强的特点。

（9）正弦波发生电路的平衡条件与放大器自激的平衡条件不同，是因为反馈耦合端的极性不同，RC正弦波振荡器频率不可能太高，其原因是在高频时晶体管元件的结电容会起作用。

（10）非正弦波发生器离不开比较器和延时两个环节。

（11）当信号频率等于石英晶体的串联谐振或并联谐振频率时，石英晶体呈阻性；当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈感性；其余情况下石英晶体呈容性。

（12）若需要1MHz以下的正弦波信号，一般可用 RC 振荡电路；若需要更高频率的正弦波，就要用 LC 振荡电路；若要求频率稳定度很高，则可用石英晶体振荡电路。

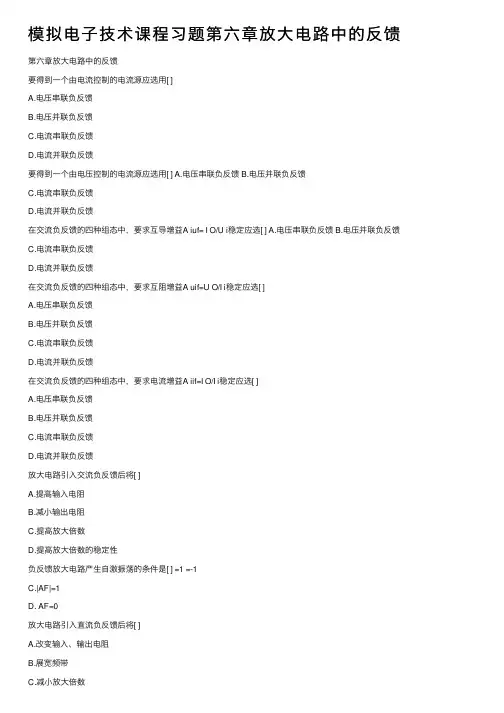

模拟电⼦技术课程习题第六章放⼤电路中的反馈第六章放⼤电路中的反馈要得到⼀个由电流控制的电流源应选⽤[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到⼀个由电压控制的电流源应选⽤[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益A iuf= I O/U i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益A uif=U O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益A iif=I O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放⼤电路引⼊交流负反馈后将[ ]A.提⾼输⼊电阻B.减⼩输出电阻C.提⾼放⼤倍数D.提⾼放⼤倍数的稳定性负反馈放⼤电路产⽣⾃激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放⼤电路引⼊直流负反馈后将[ ]A.改变输⼊、输出电阻B.展宽频带C.减⼩放⼤倍数D.稳定静态⼯作点电路接成正反馈时，产⽣正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放⼤电路中，若开环放⼤倍数A增加⼀倍，则闭环增益A f将A. 基本不变B. 增加⼀倍[ ]C. 减⼩⼀倍D. 不能确定在深度负反馈放⼤电路中，若反馈系数F增加⼀倍，闭环增益A f将[ ]A. 基本不变B.增加⼀倍C. 减⼩⼀倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能⼩，b.尽可能⼤，c.与输⼊电阻接近)中选择正确者填空：1、对于串联负反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。

2、对于并联反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。

3、为使电压串联负反馈电路的输出电阻尽可能⼩，应使信号漂内阻。

第六章放大电路中的反馈要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性负反馈放大电路产生自激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。

2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。

3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻。

在讨论反馈对放大电路输入电阻Ri的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的：a.负反馈增大Ri ，正反馈减小Ri；b.串联反馈增大Ri ，并联反馈减小Ri；c.并联负反馈增大Ri ，并联正反馈减小Ri；d.串联反馈增大Ri ，串联正反馈减小Ri；选择正确的答案填空。

第6章 反馈及负反馈放大电路6.1 本章教学基本要求反馈放大电路是电子技术课程中的重要内容，本章主要介绍了反馈的判断方法, 负反馈对放大电路性能的影响，如何正确的引入反馈, 深度负反馈放大电路的分析计算，负反馈放大电路中的自激振荡及其消除方法等。

本章的教学基本要求见表6.1。

表6.1 第6章教学内容与要求学完本章后应在深刻理解反馈基本概念的基础上，会判断电路中是否引入了反馈、反馈的极性和类型；理解负反馈放大电路放大倍数在四种组态下的物理意义，能够估算深度负反馈条件下的电压放大倍数；在理解负反馈对放大电路性能影响的基础上，根据实际需要会引入合适的反馈；理解负反馈放大电路中产生自激振荡的原因和条件，并了解消除自激振荡的措施。

6.2 本章主要知识点1. 反馈的概念放大电路中的反馈，是将放大电路的输出量(电压或电流)的全部或者一部分，通过一定的网路送回输入回路或输入端，与输入量(电压或电流)进行比较，并影响放大电路输入量的措施称为反馈。

2. 反馈的类型及其判别方法观察电路的输出与输入之间是否存在反馈网络，从而判断电路中是否存在反馈。

若反馈网络存在于放大电路的直流通路中，则反馈为直流反馈；若反馈网络存在于放大电路的交流通路中，则反馈为交流反馈。

用瞬时极性法判断反馈是正反馈还是负反馈：若反馈回来的信号x f 起到削弱原输入信号x i的作用，使净输入信号x id 减小，即f i id x x x -=，则反馈极性为负；若反馈回来的信号加强了原输入信号x i 的作用，使净输入信号增加，即f i id x x x +=，则反馈极性为正。

根据放大电路输出端采样的情况和输入端反馈量与输入量的接法，负反馈可分为四种类型：电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。

四种反馈类型的判断：根据反馈信号与输出电压或输出电流的依赖关系来判断是电压反馈还是电流反馈。

若反馈信号与电路的输出电压成正比，则为电压反馈；若反馈信号与电路的输出电流成正比，则为电流反馈。

第6章放大电路中的反馈一、判断题（正确打“√”，错误打“×”，每题1分）1．若放大电路的放大倍数为负值，则引入的反馈一定是负反馈。

（）2．若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（）3．只要在放大电路中引入反馈，就一定能使其性能得到改善。

（）4．既然电流负反馈稳定输出电流，那么必然稳定输出电压。

（）5．为了稳定放大器的静态工作点，应引入交流负反馈。

（）6．为了稳定放大器的放大倍数，应引入直流负反馈。

（）7. 为了抑制放大器的温漂，应引入交流负反馈。

（）8. 为了改变放大器的输入电阻和输出电阻，应引入交流负反馈。

（）9. 为了展宽放大器的频带，应引入直流负反馈。

（）一、判断题答案：（每题1分）1．×；2．×；3．×；4．×；5．×；6．×；7．×；8．√；9．×；二、填空题（每题1分），同时增大放大器1．放大电路交流负反馈有四种基本组态，欲稳定放大器的输出电压U的输入电阻R，应当引入负反馈。

i，同时增大放大器2．放大电路交流负反馈有四种基本组态，欲稳定放大器的输出电流I，应当引入负反馈。

的输入电阻Ri3．欲稳定放大器的直流工作点，应当引入负反馈。

4．欲稳定放大器的放大倍数，应当引入负反馈。

5. 放大电路交流负反馈有四种基本组态，欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入负反馈。

6. 欲减小放大器的非线性失真，应在放大电路中引入负反馈。

二、填空题答案：（每题1分）1．电压串联2．电流串联3．直流4．交流5．电流并联6．交流三、单项选择题（将答案及题号一起填入空格中，每题1分）1．为了稳定输出电压，并减小输入电阻，应在放大电路中引入负反馈。

A、电流串联B、电压并联C、电流并联D、电压串联2．为了稳定放大电路的输出电压，又减小电路从信号源索取的电流，应引入负反馈为负反馈。

A、电流串联B、电压并联C、电流并联D、电压串联3．为了稳定放大器的输出电流，又能从信号源获得更大的电流，应引入负反馈为负反馈。

第六章习题一、填空选择1、理想运算放大器的开环放大倍数Au为无穷大，输入电阻Ri为无穷大，输出电阻为Ro为零。

2、集成运算放大器有两个工作区间，分别为线性区和非线性区。

3、理想运放工作在线性区的条件下，有两个重要特性是虚断和虚短。

4、单值电压比较器有 1 个门限电压，迟滞电压比较器有 2 个门限电压。

5、电压传输特性如图6.1所示，参考电压是__-2______V，输出电压是___ 10_____V；输入信号加在____反相____输入端。

图题6.1二、选择1、工作在线性区的运算放大器应置于（a）状态。

a深度负反馈 b 开环 c正反馈2、工作在非线性区的运算放大器具有（a）的特点a虚断 b 虚短 c 虚断和虚短3、下列关于迟滞电压比较器的说法，不正确的是（b）a 迟滞电压比较器有两个门限电压b 构成迟滞电压比较器的集成运算放大电路工作在线性区c 迟滞电压比较器一定外加正反馈d 迟滞电压比较器的输出电压只有两种可能4、能将矩形波转变成三角波的电路是（c ）a 比例运算电路b 微分运算电路c 积分运算电路d 加法电路 5、工作在开环状态下的电压比较器，其输出电压Uo 的大小由（c ）决定。

a 运放的开环放大倍数 b 外电路参数 c 运放的工作电源 三、分析与计算题1、电路 如题图6.1所示 ，集 成运放 输出电压 的最大幅 值为 ±14 V ，输出电压与输入电压的关系式 。

图题6.1c c（a ）引入的是负反馈，所以运放工作在线性区间。

ii 110U U RR u f O ==（b ） 引入的是负反馈，所以运放工作在线性区间。

i i 211U U RR R u fo =+=2、试求图题6.2各电路的输出电压与输入电压的关系式。

R 2U iU U i2U i3U i4（a ） （b ）图题6.2解：(a)根据虚断特性 i 434U R R R u +=+，o 211U R R R u +=-根据虚短特性-+=u u ，所以i 43412o )1(U R R R R R U ++= (b)当0i4i3==U U 时，电路转换为反相输入求和电路，输出)(i223i113o12U R RU R R U +-= 当0i2i1==U U 时，电路转换为同相输入求和电路，输出)////////)(//1(i464564i365465213o34U R R R R R U R R R R R R R R U ++++=根据线性叠加原理，总输出为o34o12o U U U +=3、求如图题6.3所示电路中u o 与u i 的关系。

第六章 习题与答案6.1判断题（1）直流电源是一种将正弦信号转换为直流信号的波形变换电路。

（ ╳ ）（2）直流电源是一种能量转换电路，它将交流能量转换为直流能量。

（ √ ）（3）在变压器二次电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。

（ √ ）（4）若U 2为电源变压器二次电压的有效值，则半波整流电容滤波电路和全波整流电容滤波2。

（ √ ）（5）当输入电压U i 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。

（ ╳ ）（6）一般情况下，开关型稳压电路比线性稳压电路效率高。

（ √ ）（7）整流电路可以将正弦电压变成脉动的直流电压。

（ √ ）（8）电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。

（ √ ）（9）在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。

（ ╳ ）（10）因为串联型稳压电路中引入了深度负反馈，因此可能产生自激振荡。

（ ╳ ）（11）线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。

（ √ ）6.2单相桥式整流电路如图6-64所示，已知2u t ω=，L 52R C T =。

图6-64 单相桥式整流电路 （1）估算输出电压U o 大小并标出电容C 上的电压极性。

（2）L R →∞时，计算U o 的大小。

（3）滤波电容C 开路时，计算U o 的大小。

（4）二极管VD 1开路时，计算U o 的大小；如果VD 1短路，将产生什么后果？（5）如VD 1～VD 4中有一个极性接反，将产生什么后果？解：（1）U o =1.2 U 2=1.2╳25=30V C 的极性是上+下—（2）U o 2≈1.414╳25=35.35V（3）U o =0.9 U 2=0.9╳25=22.5V（4）二极管VD 1开路时：U o = U 2=25=25V如果VD 1短路，VD 4将被烧坏。

第六章习题与思考题◆◆习题6-1在图P6-1所示的的各放大电路中，试说明存在哪些反馈支路，并判断哪些是负反馈，哪些是正反馈；哪些是直流反馈，哪些是交流反馈。

如为交流反馈，试分析反馈的组态。

假设各电路中电容的容抗可以忽略。

◆◆习题6-3 在图P6-1所示的各电路中，试说明哪些反馈能够稳定输出电压，哪些能够稳定输出电流，哪些能够提高输入电阻，哪些能够降低输出电阻。

解：(a) ① R e1引入第一级的交直流负反馈，其中交流电流串联负反馈可稳定本级的工作电流，提高输入电阻，直流负反馈可稳定本级的静态工作点；② R e2和Ce也引入第一级的直流负反馈，可稳定本级的静态工作点；③R e3引入第二级的交直流负反馈，交流电压串联负反馈可稳定输出电压，提高本级的输入电阻，降低输出电阻，而直流负反馈可稳定本级的静态工作点；④ R F和C F引入级间（整体）交流电压串联正反馈，故总体来说不能稳定输出电压或输出电流。

(b) ① R e1引入第一级的交直流负反馈，其中交流电流串联负反馈可稳定本级的工作电流，提高输入电阻，直流负反馈可稳定本级的静态工作点；② R e2和Ce引入第二级的直流负反馈，可稳定本级的静态工作点；③R e3引入第三级的交直流负反馈，交流电流串联负反馈可稳定输出电流，提高本级的输入电阻，提高输出电阻，而直流负反馈可稳定本级的静态工作点；④ R F引入级间（整体）交直流负反馈，其中交流电流串联负反馈可稳定输出电流，提高输出电阻，提高输入电阻，而直流负反馈可稳定各级静态工作点。

(c) ① R e1引入第二级的交直流负反馈，其中交流电流串联负反馈可稳定本级的工作电流，提高本级输入电阻，提高输出电阻，而直流负反馈可稳定本级的静态工作点；② R e2和Ce引入第二级的直流负反馈，可稳定本级的静态工作点；③ R F引入级间（整体）交直流负反馈，其中交流电流并联负反馈可稳定输出电流，提高输出电阻，降低输入电阻，而直流负反馈可稳定各级静态工作点。

第六章放大电路中的反馈6.1 要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.2 要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.3 在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.4 在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.5 在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.6 放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性6.7 负反馈放大电路产生自激振荡的条件是[ ]A.AF=1B.AF=-1C.|AF|=1D. AF=06.8 放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点6.9 电路接成正反馈时，产生正弦波振荡的条件是[ ]A. AF=1B. AF=-1C. |AF|=1D. AF=06.10 在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定6.11 在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定6.12 分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。

2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。

第6章 习题答案1. 概念题：（1）由运放组成的负反馈电路一般都引入）由运放组成的负反馈电路一般都引入 深度负反馈深度负反馈深度负反馈 ，电路均可利用，电路均可利用 虚短路虚短路 和和 虚断路虚断路虚断路 的概念来求解其运算关系。

的概念来求解其运算关系。

的概念来求解其运算关系。

（2）反相比例运算电路的反相比例运算电路的 输入阻抗输入阻抗输入阻抗 小，小，同相比例运算电路的同相比例运算电路的 输入阻抗输入阻抗输入阻抗 大，大，但会引入了但会引入了 共模干扰共模干扰共模干扰 。

（3）如果要用单个运放实现：）如果要用单个运放实现：A A u ＝－＝－1010的放大电路，应选用的放大电路，应选用 A A A 运算电路；将正运算电路；将正弦波信号移相＋弦波信号移相＋9090O，应选用，应选用 D D D 运算电路；对正弦波信号进行二倍频，应选用运算电路；对正弦波信号进行二倍频，应选用运算电路；对正弦波信号进行二倍频，应选用 F F 运算电路；将某信号叠加上一个直流量，将某信号叠加上一个直流量，应选用应选用应选用 E E E 运算电路；运算电路；将方波信号转换成三角波信号，应选用应选用 C C C 运算电路；运算电路；将方波电压转换成尖顶波信号，将方波电压转换成尖顶波信号，应选用应选用应选用 D D D 运算电运算电路。

路。

A. A. 反相比例反相比例反相比例B. B. B. 同相比例同相比例同相比例C. C. C. 积分积分积分D. D. 微分微分微分E. E. E. 加法加法加法F. F. 乘方乘方乘方（4）已知输入信号幅值为1mV 1mV，频率为，频率为10kHz 10kHz～～12kHz 12kHz，信号中有较大的干扰，应设置，信号中有较大的干扰，应设置，信号中有较大的干扰，应设置 前置放大前置放大 电路及电路及电路及 带通滤波带通滤波带通滤波 电路进行预处理。

电路进行预处理。

电路进行预处理。

（5）在隔离放大器的输入端和输出端之间加100V 的电压会击穿放大器吗？（的电压会击穿放大器吗？（ 不会不会 ）加1000V 的交流电压呢？（的交流电压呢？（ 不会不会 ））（6）有源滤波器适合于电源滤波吗？（）有源滤波器适合于电源滤波吗？（ 不适用不适用不适用 ）这是因为）这是因为）这是因为 有源滤波器不能通有源滤波器不能通过太大的电流或太高的电压过太大的电流或太高的电压 。
