燃气管道保护方案69199

燃气管线保护方案一、工程概况拟建的根玉路市政工程位于位于光明新区西部，是光明新区内南北方向一条重要的交通性主干道，大致呈南北走向。

南起玉泉路（现状洲石公路支线），北至松白路，规划红线宽___m，双向6车道，全长约___公里。

沿线与长风路、沙玉路、一号路、光侨大道、二号路、东明大道、周家大道、东方大道、南环大道、竹园路、创业路、振兴路、松白路平交，与塘明路立交，并在南环大道以北与南光高速共线。

是光明新区内南北方向一条重要的交通性主干道，向南延伸接白芒二线特检站，将主要分流现状松白路上的过境交通，同时加强与宝安中心城区的联系。

本标段为根玉路改造路段（公明南环－松白路），里程桩号K0+000，坐标___=44507.390，Y=96179.699，与南环大道、竹园路、创业路、振兴路平交，终点桩号K1+904.47，坐标___=46400.114，Y=96001.709。

现状道路位于南光高速公路桥下全长为___米。

路面状况一般、市政设施不完善，单位出口多，不能满___通发展需要，需要对其进行改造、完善。

本标段范围包括改建段道路工程、给排水工程、电气工程、交通工程、燃气工程、绿化工程、交通疏解工程。

二、燃气管线工程风险类型及应对措施1、风险：施工机械直接碰撞,导致燃气管线受力变形及断裂。

2、应对措施：燃气管道探明后，若管道高于箱涵顶面，管道附件采用人工开挖进行有效加固措施，若管道低于箱涵顶面，协同业主。

监理、设计及燃气等相关单位进行该段现状燃气管进行改迁。

所有涉及燃气管线及其附近作业的都必须通知燃气公司技术员现场指导施工，不得私自作业。

燃气管线保护方案（二）一、燃气管线概述及重要性燃气管线是供应燃气的重要基础设施，它承载着燃气供应的责任。

燃气管线的安全保护是非常重要的，一旦发生燃气泄漏或事故，不仅可能造成财产损失和人员伤亡，还会对环境造成严重污染和破坏。

因此，为了确保燃气管线的安全运行，我们需要制定有效的燃气管线保护方案。

燃气管线保护专项施工方案I. 引言随着城市规模的不断扩大和人民生活水平的提高，燃气作为一种重要的能源，已经广泛应用于工业、商业和居民领域。

为了保障燃气供应的安全可靠性，燃气管线的保护施工显得尤为重要。

本文将详细阐述燃气管线保护专项施工方案，确保燃气管网的正常运行。

II. 施工前准备在实施燃气管线保护专项施工之前，需做好充分准备工作，以确保施工的顺利进行。

1. 风险评估与管线勘察施工前应进行全面的风险评估，包括对周边地质环境、施工区域特征以及管线的状况进行检查与评估。

同时，对原有管线进行详细的勘察，包括管线的位置、材质、直径、埋深等信息的记录与梳理。

2. 施工方案制定根据风险评估和勘察结果，制定详细的施工方案。

确保方案中纳入了管线保护的措施，包括挖掘方式、材料的选择和施工流程的规划等。

III. 施工措施1. 集中管理和管线标识在施工现场设置专门的指挥部，负责整个施工过程的协调和管理。

所有施工人员需要佩戴统一的工作服和安全帽，并且进行培训以提高安全意识。

在施工区域周边设置明显的管线标识牌，以提醒人们注意管线的存在。

2. 安全防护为保护管线不受外力损害，要在施工区域的周边设立围挡，并设置防护措施，如围护墙、警示标识等。

同时，为避免破坏地下公用设施，施工人员需要在挖掘前查明实际情况。

3. 挖掘施工挖掘施工是燃气管线保护施工的重要环节。

施工人员需要按照施工方案的要求进行挖掘，并遵守挖掘的深度和施工的宽度。

在挖掘过程中，应采取适当的支护和防坍措施，确保挖掘工作的安全性。

4. 管线保护在挖掘完成后，需要对管线进行保护，以确保其不受到外界因素的影响。

常用的保护方式包括管道衬里、包埋和设置护板等。

施工人员需要根据实际情况选择合适的保护方式，并进行施工。

5. 现场清理施工完成后，需要对施工现场进行清理，及时清除垃圾和杂物，并保持施工区域的整洁和美观。

IV. 施工后管理1. 管线巡检施工完成后，需进行管线的巡检工作，以确认管线的完整性和稳定性。

可编辑修改精选全文完整版一、工程概况大鹏路改造线路较长，总长1671.7m，沿线门店、居民区较多；燃气管道老管道布置在大鹏路北侧，新燃气管道埋设在现路灯管道下。

二、管道保护方案鉴于二侧人行道下原来的地下管道复杂，且物探资料距今已经有一段时间，实际情况发生了改变；为使本次工程早日竣工和保证施工质量，从安全角度考虑，针对燃气管道按本方案进行保护。

1、管道保护目标工程施工全过程中应无燃气管道责任事故。

2、管道保护组织机构组长：夏正华成员：3、管道保护的前期调查分析首先在工程施工前，加强对施工区域管道的调查工作，将工作做在前面，防患于未然。

（1）从技术上引起重视：我项目部技术负责人在制定施工组织设计方案时，已从现状燃气管道保护角度考虑方案的可操作性和安全性，从方案上保证管道无事。

（2）从施工过程引起重视：在施工前，首先根据燃气管道单位现场提供的管道分布情况现场探测，摸清现状各管道的管位和走向，确认其埋深和走向，在管道转角处，须找到转角位置，明确角度变化与管道的走向。

并插小木牌，小木牌标明管道名称、走向、埋深等。

在用挖掘机进行沟槽开挖时，管道保护员、施工员随时监测，并委派专人指挥挖掘机操作。

在整个开挖过程中，各岗位均要有人到位，严禁擅自离岗。

挖掘机驾驶员须有较高的操作水平，并有良好的配合意识，能坚决服从现场专人指挥及管道单位的安排。

（3）如在施工路段有现状管道，则根据不同的管道性质，各管道材料情况，分别采取行之有效的保护措施，确保管道安全无事故。

4、管道保护管理措施（1）工程实施前邀请燃气单位对我们进行管道保护的相关交底，对施工现场地下管道的详细情况和专业单位对制定管道保护措施提供宝贵意见，并向项目经理、现场技术负责人、施工员、班组长和操作工作安全交底，明确各级人员的责任。

（2）落实保护燃气管道的组织措施，管道单位委派管道保护专职人员协助本工程地下管道的监督保护工程，项目部现场管理人员与各施工队及各班组的兼职管道保护人，组成燃气管道监护体系。

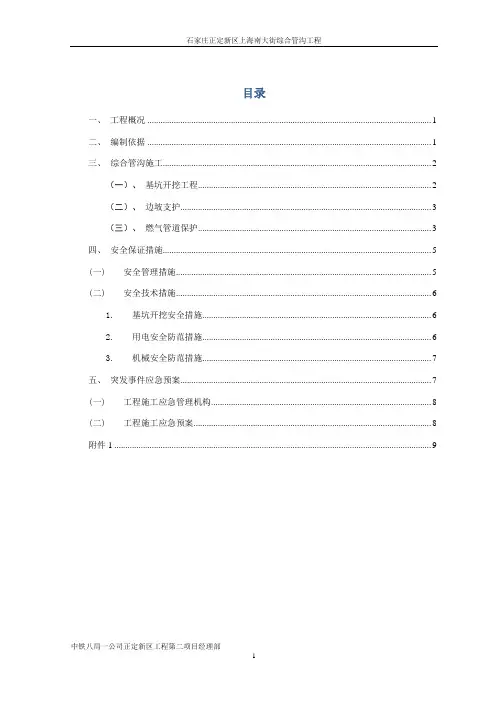

目录一、工程概况 (1)二、编制依据 (1)三、综合管沟施工 (2)（一）、基坑开挖工程 (2)（二）、边坡支护 (3)（三）、燃气管道保护 (3)四、安全保证措施 (5)(一)安全管理措施 (5)(二)安全技术措施 (6)1.基坑开挖安全措施 (6)2.用电安全防范措施 (6)3.机械安全防范措施 (7)五、突发事件应急预案 (7)(一)工程施工应急管理机构 (8)(二)工程施工应急预案 (8)附件1 (9)综合管沟施工中燃气管道保护专项方案一、工程概况太行大街综合管沟K26+648.5处有一燃气管道斜跨综合管沟，跨距30m，直线跨距22.5m，综合管沟埋深10.3m，燃气管道埋深2.12m，管沟顶至燃气管道底相距0.443m。

为保证施工过程中燃气管道的安全，在燃气管道处前后10m采用放坡大开挖施工技术进行综合管沟基坑开挖。

采用“喷锚土钉墙+碗扣支架”支护，分段、分区、分层进行土钉墙、碗扣支架和综合管沟施工。

工程地质特性：本工程所在场地地形较平坦，在地貌上属于滹沱河一级阶地，除填土层外，主要地层均为第四世纪山前冲洪积相沉淀物。

地下25m范围内无地下水。

二、编制依据1.《石家庄滹沱新区起步区太行大街综合管沟工程施工图设计土建工程》；2.《混凝土强度检验评定标准(GB/T 50107-2010) 》；3.《混凝土质量控制标准(GB 50164-2011) 》；4.《岩土锚杆（索）技术规程 CECS 22：2005》；5.《建筑工程冬期施工规程(JGJ/T 104-2011 备案号J1189-2011) 》；6.《市政工程质量通病及防治》。

7.《建筑地基基础工程施工质量验收规范(GB 50202-2002)》8.《建筑基坑支护规程》9.《石家庄滹沱新区起步太行大街综合管沟支护工程》施工图补充设计10.《建筑施工碗扣式脚手架安全技术规范》三、综合管沟施工本段开挖工程采用“边开挖、边支护”的施工方法进行基坑开挖。

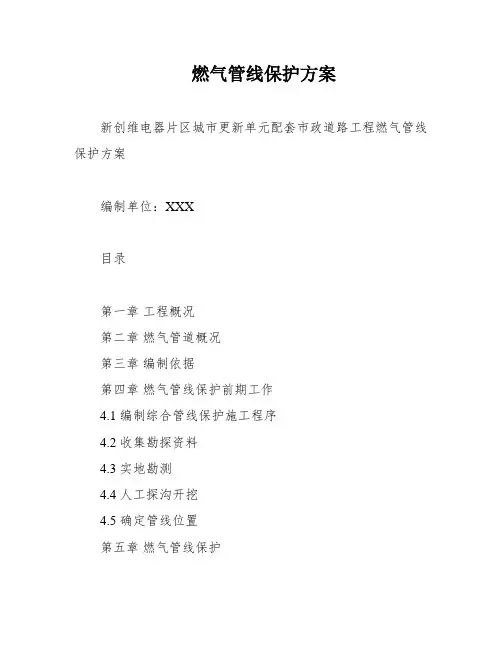

燃气管线保护方案新创维电器片区城市更新单元配套市政道路工程燃气管线保护方案编制单位：XXX目录第一章工程概况第二章燃气管道概况第三章编制依据第四章燃气管线保护前期工作4.1 编制综合管线保护施工程序4.2 收集勘探资料4.3 实地勘测4.4 人工探沟开挖4.5 确定管线位置第五章燃气管线保护第一章工程概况本工程为新创维电器片区城市更新单元配套市政道路工程的一部分，主要涉及燃气管线保护工作。

该工程旨在保障燃气管道的安全运行，为城市居民提供安全可靠的燃气供应。

第二章燃气管道概况燃气管道是本工程的重点保护对象。

该管道为城市燃气公司负责运营和维护，管道长度约为10公里，主要经过居民区和商业区。

管道材质为钢管，埋深在1.5米左右。

第三章编制依据本方案的编制依据主要包括相关法律法规、规范标准以及城市燃气公司的要求。

其中，主要参考了《城市燃气管道工程设计规范》、《城市燃气管道工程施工及验收规范》等相关标准。

第四章燃气管线保护前期工作4.1 编制综合管线保护施工程序为确保管线保护工作的顺利进行，需要编制综合管线保护施工程序。

该程序主要包括管线勘测、管线标识、管线保护措施等内容。

4.2 收集勘探资料在进行管线保护工作前，需要收集勘探资料，包括管道的位置、埋深、管径、管材等信息。

同时，还需要了解周围环境情况，如道路、建筑物等。

4.3 实地勘测实地勘测是管线保护工作的重要环节，需要对管道进行全面检查，确定管道的实际情况，如管道是否存在损坏、腐蚀等问题。

4.4 人工探沟开挖为了更好地了解管道的情况，需要进行人工探沟开挖。

在开挖过程中，需要注意安全问题，确保施工人员的人身安全。

4.5 确定管线位置在进行管线保护工作前，需要确定管线的位置，并进行标识。

同时，还需要采取相应的管线保护措施，如加装防腐层、设置警示标志等。

第五章燃气管线保护针对燃气管道的特点，本方案提出了一系列管线保护措施，如加装防腐层、设置警示标志、定期巡检等。

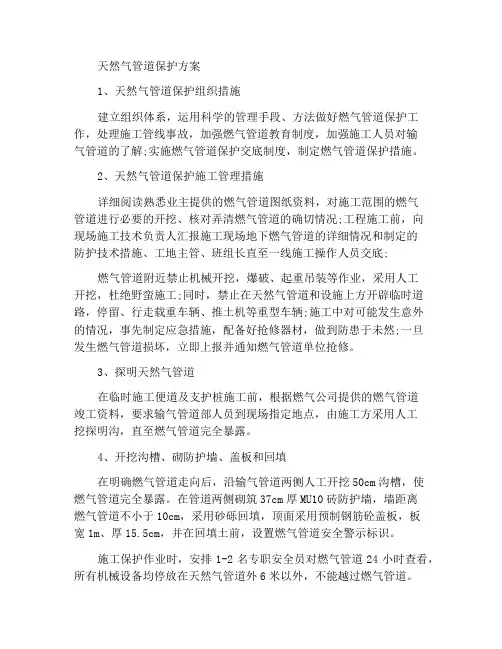

天然气管道保护方案1、天然气管道保护组织措施建立组织体系，运用科学的管理手段、方法做好燃气管道保护工作，处理施工管线事故，加强燃气管道教育制度，加强施工人员对输气管道的了解;实施燃气管道保护交底制度，制定燃气管道保护措施。

2、天然气管道保护施工管理措施详细阅读熟悉业主提供的燃气管道图纸资料，对施工范围的燃气管道进行必要的开挖、核对弄清燃气管道的确切情况;工程施工前，向现场施工技术负责人汇报施工现场地下燃气管道的详细情况和制定的防护技术措施、工地主管、班组长直至一线施工操作人员交底;燃气管道附近禁止机械开挖，爆破、起重吊装等作业，采用人工开挖，杜绝野蛮施工;同时，禁止在天然气管道和设施上方开辟临时道路，停留、行走载重车辆、推土机等重型车辆;施工中对可能发生意外的情况，事先制定应急措施，配备好抢修器材，做到防患于未然;一旦发生燃气管道损坏，立即上报并通知燃气管道单位抢修。

3、探明天然气管道在临时施工便道及支护桩施工前，根据燃气公司提供的燃气管道竣工资料，要求输气管道部人员到现场指定地点，由施工方采用人工挖探明沟，直至燃气管道完全暴露。

4、开挖沟槽、砌防护墙、盖板和回填在明确燃气管道走向后，沿输气管道两侧人工开挖50cm沟槽，使燃气管道完全暴露。

在管道两侧砌筑37cm厚MU10砖防护墙，墙距离燃气管道不小于10cm，采用砂砾回填，顶面采用预制钢筋砼盖板，板宽1m、厚15.5cm，并在回填土前，设置燃气管道安全警示标识。

施工保护作业时，安排1-2名专职安全员对燃气管道24小时查看，所有机械设备均停放在天然气管道外6米以外，不能越过燃气管道。

5、目前，尚未证明管道的保护措施地下管线未探明或未进行管线情况交底严禁进行开挖作业，未对各种管线采取有效保护措施，严禁进入下一步工作。

6、项目建设单位和责任人应采取的主要防护措施施工单位应在整改和施工过程中协调、组织和监督施工现场燃气管道和设施的安全保护，为加强安全文明施工管理，圆满实现工地安全文明施工目标，主要采取预防为主的方针措施。

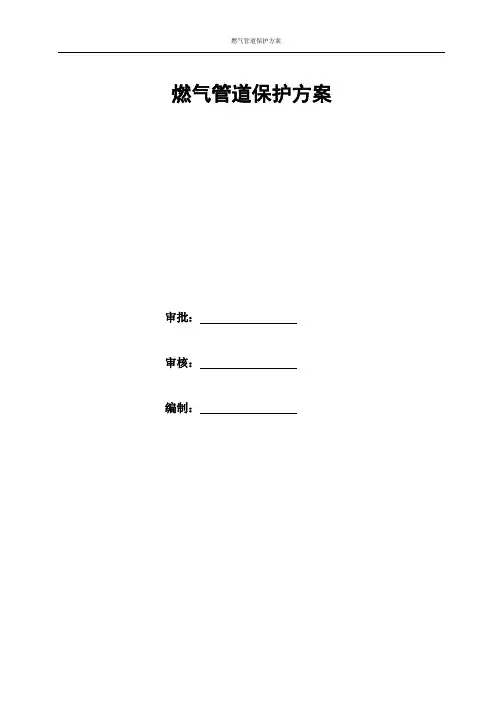

燃气管道保护方案审批：审核：编制：目录1 编制依据 (1)1.1 编制依据 (1)1.2 编制目的 (1)2 工程概况 (1)2.1. 工程简介 (1)2.2 水文气象 (1)2.3 地形地貌 (1)2.4 工程内容 (1)3 管线探查方案及保护措施 (2)3.1 燃气管线探查方案 (2)3.1.1 探沟（坑）开挖 (2)3.2管线保护措施 (3)3.2.1燃气管道保护措施 (3)3.3 管线施工监测 (5)4 管线事故的处理 (5)4.1 燃气管线挖断、泄露事故的处理 (5)4.2 管线保护责任制 (6)5 管线施工应急预案 (6)5.1 施工现场意外伤害事故应急响应步骤 (6)5.2 安全事故紧急处理预案 (7)1 编制依据1.1 编制依据（1）（2）（3）《城镇燃气设计规范》GB50028-2006；（4）《混凝土结构工程施工规范》GB506666-2011；（5）《中华人民共和国安全生产法》；（6）《建设工程安全生产管理条例》；（7）《建筑施工安全检查标准》JGJ59-2011(2011最新版)。

1.2 编制目的为了防止和减少施工过程中及施工完成后造成对管线及地上构筑物的破坏，明确本单位安全生产工作的重大问题和工作重点，提出预防事故的思路和办法，全面贯彻“安全第一，预防为主”的方针，并有针对性地的采取救援措施，防止事故的进一步扩大，减少人员伤亡和财产损失，特制定本方案。

2 工程概况2.1. 工程简介xxxxxx2.2 水文气象XXXXXXX2.3 地形地貌XXXXXX2.4 工程内容工程内容：某某地区的燃气管道的保护。

地理位置如下图所示。

3 管线探查方案及保护措施3.1 燃气管线探查方案3.1.1 探沟（坑）开挖我部物探小组对施工区域各类管线进行勘探。

标明走向及管线埋设深度。

我部积极对接深圳燃气公司，充分了解施工范围内的燃气管道管径、材质、走向以及埋设深度。

邀请燃气公司相关技术人员实地踏勘，做好标记标识。

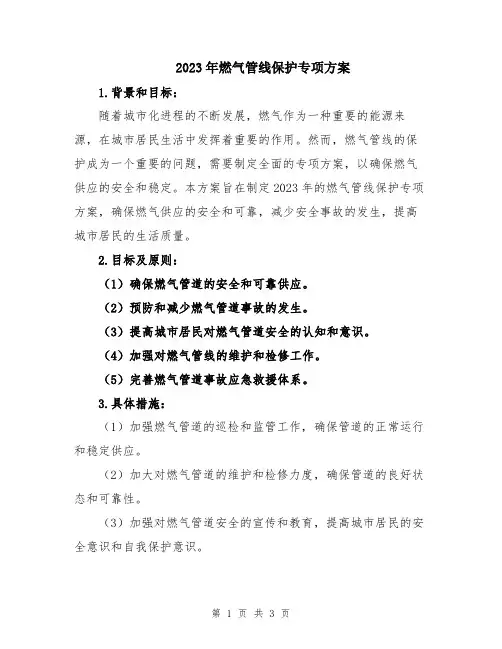

2023年燃气管线保护专项方案1.背景和目标：随着城市化进程的不断发展，燃气作为一种重要的能源来源，在城市居民生活中发挥着重要的作用。

然而，燃气管线的保护成为一个重要的问题，需要制定全面的专项方案，以确保燃气供应的安全和稳定。

本方案旨在制定2023年的燃气管线保护专项方案，确保燃气供应的安全和可靠，减少安全事故的发生，提高城市居民的生活质量。

2.目标及原则：（1）确保燃气管道的安全和可靠供应。

（2）预防和减少燃气管道事故的发生。

（3）提高城市居民对燃气管道安全的认知和意识。

（4）加强对燃气管线的维护和检修工作。

（5）完善燃气管道事故应急救援体系。

3.具体措施：（1）加强燃气管道的巡检和监管工作，确保管道的正常运行和稳定供应。

（2）加大对燃气管道的维护和检修力度，确保管道的良好状态和可靠性。

（3）加强对燃气管道安全的宣传和教育，提高城市居民的安全意识和自我保护意识。

（4）加强对施工单位和相关人员的培训和管理，提高他们的安全意识和操作水平。

（5）建立健全燃气管道事故应急救援体系，确保在事故发生时能够及时响应和处置，最大限度地降低事故损失。

4.实施方案：（1）制定相关政策和法规，加强燃气管道的管理和监督。

（2）建立燃气管道巡检和监管的责任制度，确保巡检工作的全面覆盖和有效实施。

（3）建立燃气管道维护和检修的计划和制度，定期对管道进行检修和维护，确保管道的正常运行。

（4）开展燃气管道安全宣传和教育活动，提高居民的安全意识和自我保护能力。

（5）加强对施工单位和相关人员的培训和管理，提高他们的安全意识和操作水平。

（6）建立燃气管道事故应急救援体系，包括事故报警机制、应急处置方案和资源调度机制等，确保在事故发生时能够及时响应和处置。

5.预期成果：通过本方案的实施，预计2023年燃气管线保护工作将取得以下成果：（1）燃气管道的安全和可靠供应得到保障，尽量降低供应中断的风险。

（2）燃气管道事故的发生率明显降低，事故损失得到有效控制。

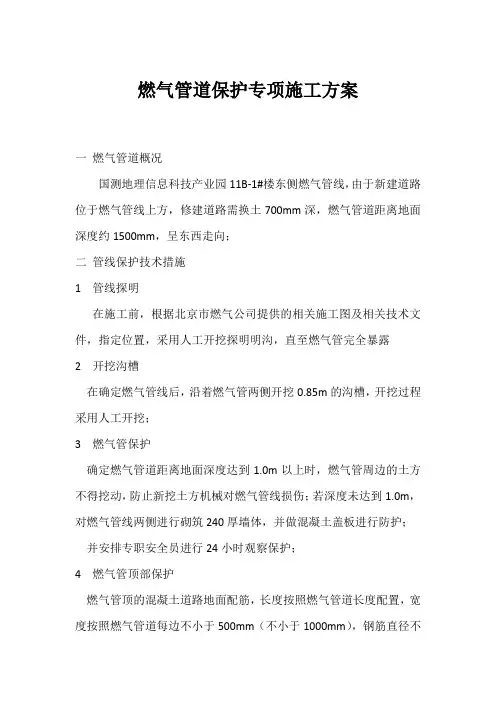

燃气管道保护专项施工方案
一燃气管道概况
国测地理信息科技产业园11B-1#楼东侧燃气管线，由于新建道路位于燃气管线上方，修建道路需换土700mm深，燃气管道距离地面深度约1500mm，呈东西走向；
二管线保护技术措施
1 管线探明
在施工前，根据北京市燃气公司提供的相关施工图及相关技术文件，指定位置，采用人工开挖探明明沟，直至燃气管完全暴露
2 开挖沟槽
在确定燃气管线后，沿着燃气管两侧开挖0.85m的沟槽，开挖过程采用人工开挖；
3 燃气管保护
确定燃气管道距离地面深度达到1.0m以上时，燃气管周边的土方不得挖动，防止新挖土方机械对燃气管线损伤；若深度未达到1.0m，对燃气管线两侧进行砌筑240厚墙体，并做混凝土盖板进行防护；并安排专职安全员进行24小时观察保护；
4 燃气管顶部保护
燃气管顶的混凝土道路地面配筋，长度按照燃气管道长度配置，宽度按照燃气管道每边不小于500mm（不小于1000mm），钢筋直径不
小于Φ12，钢筋间距不大于200mm,混凝土厚度不小于200mm，混凝土强度不低于C20；振捣密实；
三确保燃气管线安全的安全措施
1.1 建立安全管理体系，运用科学的管理手段、方法，做好管线保护工作；
1.2 建立管线教育制度，加强施工人员的安全保护意识；
2.1 管线保护及协调措施，详细阅读、熟悉掌握相关安全保护方法及相关图纸，并在施工前召开工程施工会议，并做好记录；
2.2 机械开挖近管线时，改用人工开挖，并控制施工进展进度，杜绝野蛮施工；
2.3 施工时要经常检查，严防安全事故；一旦管线出现事故，施工单位必须立即疏散人群，并立即上报燃气公司和相关管理单位。

沈阳新元建设集团有限公司北京顺义分公司小市政
2019年3月15日。

燃气管道保护方案精品文档一、编制依据根据《中华人民共和国石油天然气管道保护法》第三十五条规定，进行下列施工作业时，建设单位及施工单位应向管道所在地县级人民政府主管管道保护工作的部门提出申请：1.穿跨越管道的施工作业；2.在管道线路中心线两侧各五至五十米和本法第五十八条第一项所列管道附属设施周边一百米地域范围内，新建、改建、扩建、铁路、公路、河渠，架设电力线路，埋设地下电缆、光缆，设置安全接地体、避雷接地体；3.在管道线路中心线两侧各两百米和本法第五十八条第一项所列管道附属设施周边五百米地域范围内，进行爆破、地震法勘探或者工程挖掘、工程钻探、采矿。

县级人民政府主管管道保护工作的部门接到申请后，应组织建设单位、施工单位与管道企业协商确定施工作业方案，并签订安全防护协议。

如协商不成，主管管道保护工作的部门应组织进行安全评审，做出是否批准作业的决定。

附：《中华人民共和国石油天然气管道保护法》第三章二、汽贸城规划及天然气管道位置平面图XXX基建工程位于四川省巴中市恩阳区燕飞村～三凤村，总用地面积xxxxxxx.06平方米，合1991.38亩。

主要服务于巴中及周边县市的汽车贸易、汽车售后等。

本项目由XXX建设，总投资约3亿元，是巴中市重点建设项目之一。

现阶段基础建设施工已进入中期，场坪已初具规模。

三、专项保护方案的实施程序细则四、燃气管道及设施保护技术措施4.1、排除燃气管道保护范围内的危险源4.2、施工车辆跨越燃气管道的保护措施4.3、土石方爆破震动波对燃气管道危害的保护措施五、应急抢险领导组织机构及职责5.1、应急抢险领导组织机构5.2、职责六、监控量测信息处理及预警判定6.1、监控量测信息处理6.2、燃气管线预警判定七、应急预案响应程序7.1、紧急情况处置流程图7.2、应急响应八、预防保证措施九、预防保证措施十、附件XXX城基建工程施工范围中的燃气管道是川西燃气东送的主要管道，管道直径大于1米，设计压力4.2兆帕，管道埋设深度小于3米，已通气。

燃气管道施工保护方案工程概况：本工程为门站接XXX预留阀门工程，我们的任务是预留阀门至门站内工艺区管道安装。

此部分工程涉及土方工程量为管沟开挖及回填和XXX预留阀门井拆除与恢复。

为了保证本次工程顺利实施并避免发生安全事故，我们特制定了此方案。

地下管线调查：此次施工涉及交叉管线有XXX和自来水。

在地下管线探挖之前，我们先进行无线探测来确定地下管线的位置，然后在地面做好颜色标识。

确定管线位置后，施工区域内不得堆放各种物资、设备和机械。

人工探管后再进行机械开挖管沟。

管线保护措施：管线保护的目标是在工程施工全过程中应无地下管线责任事故。

我们成立了应急响应指挥部，由项目部负责指挥及协调工作。

组长负责发布抢险、抢救指令，副组长负责与有关管线监护单位共同制定相应的应急抢险、抢救方案，成员任务是掌握了解事故情况，组织现场抢险、抢救工作。

在工程施工前，加强对施工区域管线的调查工作，将工作做在前面，防患于未然。

在施工前，我们首先根据燃气管道所属部门，摸清现状原管线的管位和走向，对明确的管线确认其埋深和走向。

在整个施工过程中，各岗位均要有人到位，严禁擅自离岗。

阀门井破除方案及应急措施：首先进行强制通风后对井内可燃气体和有毒气体进行检测，使用甲烷检测仪和四合一气体分析仪检测，确定井内环境安全具备下井条件。

采用砖墙与钢板形成隔离体，限制土石颗粒坠落、挤压或振动阀门。

如上图所示，红色部分为我们的保护措施，避免施工时损伤到现有阀门。

采用人工破除阀门顶盖，破除过程采用渐进式破除，避免形成较大碎石坠落情况。

然后人工拆除南侧东侧砖墙，拆除过程持续检测井内可燃气体浓度，如检测有可燃气体立即停止作业，采取具体方案后再进行作业。

施工完成后，需要建设符合规范要求的新阀门井，确保其承重和防水能力。

管线保护管理措施包括加强教育、熟悉管线资料、提出监护申请、交底管线保护措施、落实保护地下管线的组织措施、设置沉降观测点、严格按要求施工、禁止违章操作。

可编辑修改精选全文完整版燃气管道及设施保护专项方案一、燃气管道概况1.1工程概况工程内容包含道路交通、岩土、桥涵、给排水、电气、燃气、景观绿化、河道、管线迁改、交通疏解、水土保持等内容。

1.2现状管线位置根据本工程红线施工范围与现状燃气管线位置均为红线范围施工内。

施工前必须对红线范围内的现状燃气地下管线加以重点保护加固处理。

燃气管网分布图二、管线保护技术措施2.1地下管线保护原则1、施工前，调查所有与施工有关及基坑开挖影响范围内的燃气管线，查明管线规格、材质、位置及走向等基础资料。

2、根据查明的燃气管线资料，针对基坑开挖中不需拆迁和改移的燃气管线，做出具体的设计方案和保护措施。

3、燃气管线保护的设计方案及技术措施在得到业主和监理工程师的认可，同时要报市燃气管道审核备案，并达成一致意见。

4、悬吊或支托结构必须坐落在坚实稳定可靠地基础上。

5、管线在其下原状土开挖前悬吊牢固，并经检查合格后再采用人工方法开挖下部土方。

2.2管线探明在本工程施工前，根据燃气部门人员现场指定位置，采用人工开挖探明沟，直至燃气管完全暴露。

燃气管完全暴露后，将燃气管托起，并用胶袋对燃气管道进行包敷保护。

下面垫D48x3.5mm的脚手钢管，脚手钢与纵向槽钢之间采用D16的螺栓连接，脚手钢管、螺栓和纵向槽钢组成一个桥架，并通过调节螺栓来调整桥架高低。

燃气管架空后，为防止损坏，采取24小时值班看管。

2.3管线保护作业流程图管线保护作业流程图2.3.1收集地下管线资料1、开挖施工前，对开挖影响范围内所有燃气管线进行一次普查，对管线的性质、材质、埋深、和基坑的关系等方面仔细调查，必要时，开挖暴露出管线进行详查，在施工前对易导致灾情恶化的管线进行安全评估，取得其能承受的沉降和差异沉降的有关数据；2、对基坑周边进行空洞普查，对查出的空洞采取注浆或其他措施回填，保证回填密实；3、根据调查所得的燃气管线性质、材质、埋深、和开挖基坑的相互关系等资料对管线周边土体进行注浆加固处理；4、加强和相关部门及燃气管线权属单位的沟通、协调、配合，采取各种有效手段和方法，对管线设施情况进行详细调查，以确保所提供的管线资料真实、准确、完整。

燃气管道保护专项方案一、燃气管道概况海淀区学院路18号院内活动中心施工场地西侧，西侧便道处地下1.4m处有根D325燃气钢管，该管线呈南北向，在活动中心施工过程中属保护范围内管道，因在施工过程中需完成交通疏解，因此段燃气管需临时加固保护。

二、管线保护技术措施1、管线探明在活动中心施工前，我单位已经将燃气管探明位置、深度及管径，采用人工开挖探坑，直至燃气管完全暴露，护坡桩距燃气管道净距1.9m。

2、开挖在明确燃气管走向后，沿燃气管上侧开挖约0.3m的土方，开挖过程全面采用人工开挖。

3、燃气管保护在燃气管道顶面采用30厚C30钢筋混凝土进行保护，钢筋混凝土宽度沿管道3m范围内浇筑，燃气管道中心位置位于混凝土保护盖板中心线。

三、确保管线安全的保护措施1、燃气管线保护总体设想。

(1)建立组织体系，运用科学的管理手段、方法、做好管线保护工作，处理施工中管线事故。

(2)建立管线教育制度，加强施工人员对管线认识。

(3)实施管线交底制度。

(4)制定管线保护措施。

2、管线保护及协调措施(1)详细阅读、熟悉掌握设计、建设单位提供的地下管线图纸资料，并在工程实施前召开由各管线单位参加的施工配合会议，进一步收集管线资料。

在此基础上对施工范围内的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场）核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。

(2)工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、工地主管、班组长直至身强体壮操作工人层层安全交底。

(3)机械开挖接近原有管线时，改用人工开挖，但仍应控制进展速度，杜绝野蛮施工。

(4)施工员在进场后经常教育工人，重视对地下设施的保护，发现不明的管线，不得由工人擅自处理决定，会同业主、监理单位负责人共同确定，方能决定具体操作方案。

(5)在施工过程中，需要采取保护措施的应提前准备材料，制定周密的保护方案。

燃气管道及设施保护专项方案目录一、方案概述 (2)1. 方案背景 (2)2. 方案目标 (2)3. 方案范围 (3)4. 责任主体 (4)二、风险分析与评估 (6)1. 潜在危害识别 (7)2. 风险等级划分 (7)3. 风险因素分析 (8)4. 风险评估报告 (9)三、保护措施 (10)1. 预防性措施 (12)1.1 管道及设施选址及施工 (13)1.2 错开建设敏感设施 (14)1.3 巡查监测体系 (14)1.4 技术防护措施 (15)2. 应急处置措施 (16)2.1 应急预案制定 (17)2.2 应急组织建设 (19)2.3 应急物资准备 (20)2.4 应急演练 (21)3. 法律法规保障 (22)四、宣传教育及责任传递 (23)1. 宣传教育计划 (24)2. 公众安全到访指南 (25)3. 责任主体告知制度 (27)4. 信息平台建设 (28)五、监管及考核 (29)1. 监督检查制度 (31)2. 违规行为处罚 (32)3. 绩效考核 (33)4. 技术标准更新 (35)一、方案概述燃气管道及设施保护专项方案旨在确保燃气管道系统的安全运行，防止因第三方活动、自然灾害或其他外部因素导致的损坏或泄漏。

本方案遵循国家相关法律法规，结合本地区实际情况，对燃气管道及设施进行全方位的保护。

本方案适用于本地区内所有燃气管道及设施的保护工作，包括但不限于城市燃气管道、工业用气管道以及液化天然气等储气设施。

通过本方案的实施，我们将全面提升燃气管道及设施的安全管理水平，为保障人民群众生命财产安全和社会经济发展作出积极贡献。

1. 方案背景随着城市化进程的加快，燃气管道及设施作为城市基础设施的重要组成部分，其安全性直接关系到人民群众的生命财产安全和社会稳定。

当前燃气管道及设施面临着多方面的风险和挑战，包括老化、损坏、外部破坏、自然灾害等，一旦发生事故，后果不堪设想。

制定一套全面、系统、有效的燃气管道及设施保护方案，确保燃气管道及设施的安全运行，具有极其重要的意义。

燃气管道施工保护方案工程燃气管道施工保护方案编制：审核：批准：编制单位：年月日燃气管道施工保护方案一、工程概况：1.1工程名称：1.2工程地点：1.3建设单位：1.4施工单位：1.5 施工内容：1.6 开挖施工方式：1.7 施工范围内与天然气管道关系：并行敷设▢交叉敷设▢二、编制依据本方案根据《建筑施工组织设计规范》GB/T 50502-2009、《建设工程项目管理规范》、《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管理条例》、《城镇燃气管理条例》、《贵州省城镇燃气管理条例》、《城镇燃气设计规范》GB50028-2020、《燃气工程项目规范》GB55009-2021、《城镇燃气设施运行、维护和抢修安全技术规程》CJJ51-2016等法律法规的规定，为保护施工现场燃气管道及设施的安全，防止事故发生。

我单位本着“安全第一、预防为主”的原则，制定了燃气管网安全保障措施，确保施工区域内燃气管道的安全。

三、燃气管道概况务川县已建成的地下燃气管网较为密集，辐射于城市各主要道路和支路，并延伸至各个居民小区，由于燃气管道建设时间久远，地下管网错综复杂，具体埋设位置需人工探明。

由于燃气具有易燃、易爆的特性，一旦泄漏极易发生燃烧或爆炸，特别是在人员密集、车流量大的区域，极易造成重大的人员伤亡和财产损失。

四、施工方案与措施4.1 编制燃气管道保护施工程序收集勘探资料----管线位置交底----人工探沟开挖----确定管线位置----保护性施工、裸露管道保护--回填及恢复4.2 收集勘探资料向有关单位、业主及监理单位相关人员仔细咨询了解施工区域内燃气管线规格、数量、走向、埋置深度等，以此作为制定地下管线防护措施依据。

4.3 管线位置交底联系燃气公司派专业人员到现场进行燃气管道位置的现场确认（具体位置需以现场探明管道实际位置为准），与燃气公司签订《管道燃气设施相邻施工安全技术交底书》、《天然气管线安全保护告知函》、《天然气管道安全保护协议》。

燃气管线保护方案一、工程概况路基西侧有一道9cmPE管燃气管线，与雨、污水管道垂直，跨距0.5m。

燃气管道管顶埋深1.8m,雨、污水沟槽底至燃气管道顶净距0.11m，需要对燃气管道进行保护。

二、燃气管道保护方案确定燃气管道走向后，采用人工沿燃气管道两侧开挖沟槽，使燃气管道完全暴露。

在暴露出的燃气管道管顶铺筑5cm细砂，然后浇筑6cmC20混凝土，管底保持原状。

施工作业时，项目部安排1名专职安全员对燃气管道24小时查看，管线权属单位人员施工期间全程旁站指挥。

所有机械设备均停在燃气管道东侧6米以外，不能越过燃气管道。

三、实施组织措施（一）施工安全保证措施1、确立安全检查制度由项目经理组织，各职能部门、作业队组管理人员参加，对施工现场进行联合安全大检查，安全员及作业队组安全管理人员对施工现场每班进行一次安全巡查，并填写《安全检查日志》，技术负责人及安全技术人员对设备工艺情况进行不定期检查。

施工员在下达生产任务时，必须向施工作业队进行书面安全交底。

2、加强安全教育分公司全体人员及进场施工人员在工程开工前必须接受进场安全教育，并经考试合格后方可上岗，严格执行“三级安全教育”。

坚持全员安全教育制度，提高施工人员的自保与互保意识，将安全生产责任制落实到各职能部门，各作业班组责任到人。

3、完善安全保护设施保持交通安全措施：施工现场内应明确划分机具设备、材料堆放和保留给行人通行的位置，机具设备、材料堆放等均应在划定的范围内放置，必须布置摆放整齐，不能随意变更，并在基坑边设置移动护栏满封，并用铁丝扎紧，设置安全警示牌。

夜间在基坑边设置警示灯，并派人值班。

（二)成立现场管线专项保护领导小组在现场施工过程中，管线安全控制小组组员与管线权属单位人员保持密切联系，负责提供管线基本情况和技术信息资料，对现场管线进行定位标识，对施工班组人员进行管线保护技术交底，并落实和实施管线保护方案的内容，保证管线安全。

地下管线的处理是一项非常重要而且难度较大的工作。

目录一、燃气管道情况--------------------------------- 1二、管线保护原则--------------------------------- 1三、组织程序------------------------------------- 1四、资源配备和控制------------------------------- 1五、燃气管道保护方案---------------------------- 2六、施工注意事项--------------------------------- 2七、文明施工措施--------------------------------- 3八、施工环境保护 --------------------------------- 3一、燃气管道情况金旭路南侧人行道处有一根d250燃气管（壁厚14.2mm PE管），埋设距离原地面约2.2m处，该管线呈东西向，且与其中有39.6m燃气管位于工作井围内，给开挖及顶管施工带来了很大的困难，同时为了保证原管道正常运行，需对其进行加固保护。

二、管线保护原则原始路基下一道d250 PE燃气管，燃气管采取就地保护，保护工作先挖探槽，摸清管线具体位置，管顶标高，相邻其他管线的分布情况，与设计管线之间的位置关系，应编专项保护方案上报监理、甲方，并征得管线主管部门同意后，方可进行。

三、组织程序在工作井开挖前，先会同官网埋设、管理部门进行确认，根据下发图纸注示及现场人工挖探明沟，直至燃气管完全暴露，并在上面做好标记，以便施工时确定保护措施。

施工进场后，还需与有关部门协商、研究，进一步摸清地下管线的情况，做好管线位置标志，并请管线单位现场交底。

在此基础上，与有关部门研究制定更为具体、完善、切实可行的保护方案。

四、资源配备和控制1、人员配备计划：关键与特殊工序的操作人员应持证上岗。

2、主要施工机械设备配备计划：由材料员兼职负责按公司《设备管理程序》和《固定资产管理规定》对现场设备进行维护管理。
