电源供电电路原理

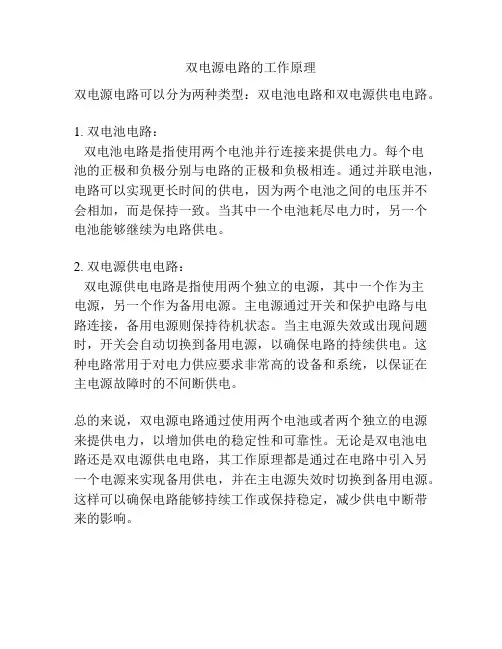

双电源电路的工作原理
双电源电路可以分为两种类型：双电池电路和双电源供电电路。

1. 双电池电路：
双电池电路是指使用两个电池并行连接来提供电力。

每个电
池的正极和负极分别与电路的正极和负极相连。

通过并联电池，电路可以实现更长时间的供电，因为两个电池之间的电压并不会相加，而是保持一致。

当其中一个电池耗尽电力时，另一个电池能够继续为电路供电。

2. 双电源供电电路：
双电源供电电路是指使用两个独立的电源，其中一个作为主
电源，另一个作为备用电源。

主电源通过开关和保护电路与电路连接，备用电源则保持待机状态。

当主电源失效或出现问题时，开关会自动切换到备用电源，以确保电路的持续供电。

这种电路常用于对电力供应要求非常高的设备和系统，以保证在主电源故障时的不间断供电。

总的来说，双电源电路通过使用两个电池或者两个独立的电源来提供电力，以增加供电的稳定性和可靠性。

无论是双电池电路还是双电源供电电路，其工作原理都是通过在电路中引入另一个电源来实现备用供电，并在主电源失效时切换到备用电源。

这样可以确保电路能够持续工作或保持稳定，减少供电中断带来的影响。

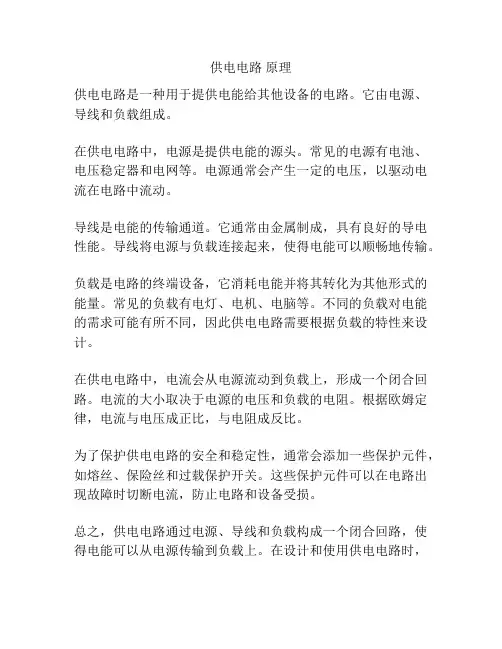

供电电路原理
供电电路是一种用于提供电能给其他设备的电路。

它由电源、导线和负载组成。

在供电电路中，电源是提供电能的源头。

常见的电源有电池、电压稳定器和电网等。

电源通常会产生一定的电压，以驱动电流在电路中流动。

导线是电能的传输通道。

它通常由金属制成，具有良好的导电性能。

导线将电源与负载连接起来，使得电能可以顺畅地传输。

负载是电路的终端设备，它消耗电能并将其转化为其他形式的能量。

常见的负载有电灯、电机、电脑等。

不同的负载对电能的需求可能有所不同，因此供电电路需要根据负载的特性来设计。

在供电电路中，电流会从电源流动到负载上，形成一个闭合回路。

电流的大小取决于电源的电压和负载的电阻。

根据欧姆定律，电流与电压成正比，与电阻成反比。

为了保护供电电路的安全和稳定性，通常会添加一些保护元件，如熔丝、保险丝和过载保护开关。

这些保护元件可以在电路出现故障时切断电流，防止电路和设备受损。

总之，供电电路通过电源、导线和负载构成一个闭合回路，使得电能可以从电源传输到负载上。

在设计和使用供电电路时，
需要考虑电源的电压、负载的特性以及安全保护等因素，以确保电路的正常运行。

开关电源电路原理开关电源电路是一种常用的电源供电方式。

相比线性电源，开关电源具有高效率、小体积、稳定性好等优点，因此在各个领域得到了广泛的应用。

了解开关电源的原理对于电子工程师和爱好者来说是非常重要的。

本文将介绍开关电源的基本原理以及其工作过程。

一、开关电源的基本原理开关电源的基本原理是通过控制开关管（也叫开关MOS管）的导通和截止来实现电源输出电压的调节。

开关电源主要由输入电流滤波电路、整流电路、PWM调制电路以及输出滤波电路等组成。

1. 输入电流滤波电路开关电源的输入电流滤波电路主要由输入滤波电容和输入滤波电感构成。

输入滤波电容能够对输入电流进行平滑，使得输入电流的波形更加接近直流。

而输入滤波电感可以起到滤除高频噪声的作用，从而保护后续电路。

2. 整流电路整流电路主要由整流二极管和输出滤波电容构成。

在开关电源中，通常采用整流二极管将输入电压的负半周截掉，从而得到一个单向的输出电压波形。

输出滤波电容的作用是进一步平滑输出电压，使得输出的直流电压更加稳定。

3. PWM调制电路PWM调制电路是开关电源的核心部分，其作用是通过调节开关管的导通和截止时间，改变输出电压的占空比。

一般采用固定频率的PWM调制方式，通过将输入电压转换成高频PWM信号，并且通过控制开关管的导通和截止时间来调节输出电压的大小。

4. 输出滤波电路输出滤波电路主要由输出滤波电感和输出滤波电容构成。

输出滤波电感可以滤除PWM调制带来的高频噪声，而输出滤波电容可以进一步平滑输出电压。

二、开关电源的工作过程开关电源的工作过程可以简单分为导通状态和截止状态两种情况。

1. 导通状态当PWM调制电路控制开关管导通时，电路中的电感会储存能量，同时输出电容开始向负载放电。

此时，输出电压会逐渐上升，直到达到设定值。

2. 截止状态当PWM调制电路控制开关管截止时，电路中的电感释放储存的能量，并将其传递给输出电容。

同时，输出电容会向负载供电，并且带动电流流向负载。

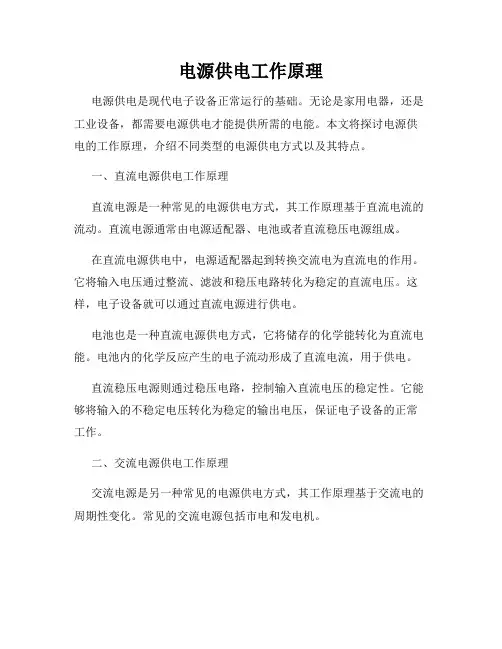

电源供电工作原理电源供电是现代电子设备正常运行的基础。

无论是家用电器，还是工业设备，都需要电源供电才能提供所需的电能。

本文将探讨电源供电的工作原理，介绍不同类型的电源供电方式以及其特点。

一、直流电源供电工作原理直流电源是一种常见的电源供电方式，其工作原理基于直流电流的流动。

直流电源通常由电源适配器、电池或者直流稳压电源组成。

在直流电源供电中，电源适配器起到转换交流电为直流电的作用。

它将输入电压通过整流、滤波和稳压电路转化为稳定的直流电压。

这样，电子设备就可以通过直流电源进行供电。

电池也是一种直流电源供电方式，它将储存的化学能转化为直流电能。

电池内的化学反应产生的电子流动形成了直流电流，用于供电。

直流稳压电源则通过稳压电路，控制输入直流电压的稳定性。

它能够将输入的不稳定电压转化为稳定的输出电压，保证电子设备的正常工作。

二、交流电源供电工作原理交流电源是另一种常见的电源供电方式，其工作原理基于交流电的周期性变化。

常见的交流电源包括市电和发电机。

市电交流电源通过输电线路和变压器将电能传输到用户家庭或工业场所。

用户设备通过插座或接线板将交流电源连接到电子设备上，供设备使用。

发电机交流电源是用于一些场所无法接入市电的情况，例如野外工作或灾害救援。

发电机通过燃油、气体或其他能源驱动，产生机械能，然后将机械能转化为电能。

交流电源供电需要注意电压、频率和插座类型的匹配。

不同国家和地区的电网标准存在差异，使用时需确保电源和设备的匹配性，以免损坏设备或引发安全问题。

三、无线电源供电工作原理随着科技的进步，无线电源供电成为了一种新兴的供电方式。

它通过无线传输电能，不需要物理连接。

无线电源供电的工作原理基于电磁感应和共振。

发射端会产生电磁场，而接收端则能够捕捉到电磁场，并将其能量转化为电能，供电给设备。

无线电源供电有助于解决设备之间的连接问题，并提供更大的灵活性和便利性。

例如，无线充电器可以为智能手机或其他设备充电，而不需要插拔线缆，提高了用户体验。

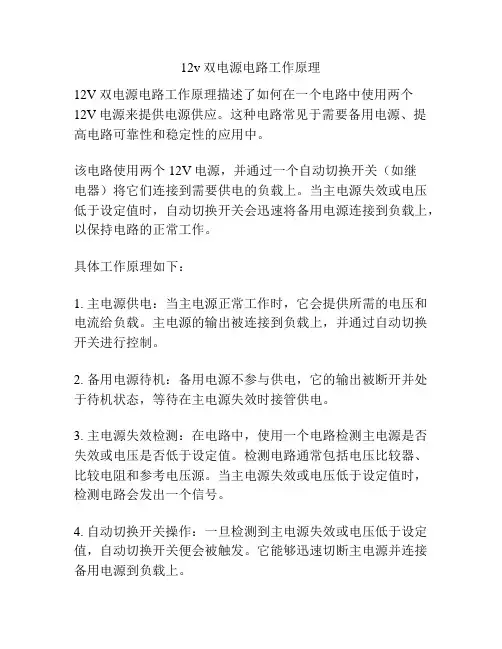

12v双电源电路工作原理12V双电源电路工作原理描述了如何在一个电路中使用两个12V电源来提供电源供应。

这种电路常见于需要备用电源、提高电路可靠性和稳定性的应用中。

该电路使用两个12V电源，并通过一个自动切换开关（如继电器）将它们连接到需要供电的负载上。

当主电源失效或电压低于设定值时，自动切换开关会迅速将备用电源连接到负载上，以保持电路的正常工作。

具体工作原理如下：1. 主电源供电：当主电源正常工作时，它会提供所需的电压和电流给负载。

主电源的输出被连接到负载上，并通过自动切换开关进行控制。

2. 备用电源待机：备用电源不参与供电，它的输出被断开并处于待机状态，等待在主电源失效时接管供电。

3. 主电源失效检测：在电路中，使用一个电路检测主电源是否失效或电压是否低于设定值。

检测电路通常包括电压比较器、比较电阻和参考电压源。

当主电源失效或电压低于设定值时，检测电路会发出一个信号。

4. 自动切换开关操作：一旦检测到主电源失效或电压低于设定值，自动切换开关便会被触发。

它能够迅速切断主电源并连接备用电源到负载上。

5. 备用电源接管供电：自动切换开关将备用电源连接到负载上。

备用电源会接管供电并提供所需的电压和电流，保持电路的正常工作。

在这个过程中，主电源的输出已经被切断，以防止电源冲突。

6. 恢复主电源：一旦主电源恢复正常，自动切换开关会将其重新连接到负载上，并切断备用电源。

这样，主电源又能够继续供电负载，备用电源进入待机状态。

通过上述工作原理，12V双电源电路能够在主电源失效时迅速切换到备用电源，以保证负载的持续供电。

这种双电源设计能够提高电路的可靠性，降低因主电源故障而导致的停机时间和数据丢失的风险。

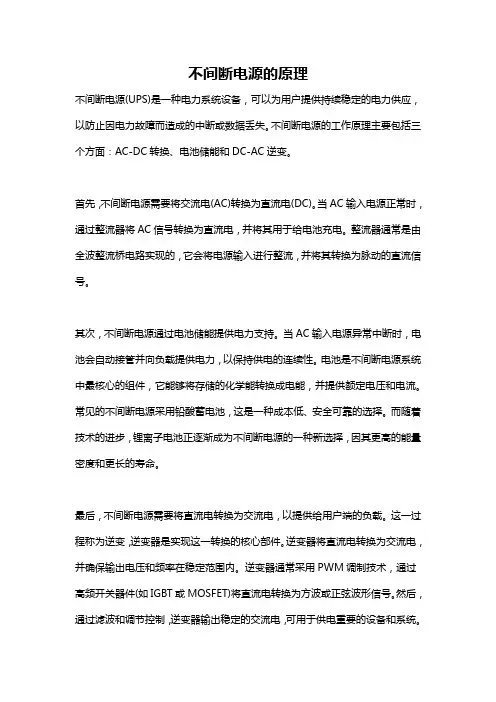

不间断电源的原理不间断电源(UPS)是一种电力系统设备，可以为用户提供持续稳定的电力供应，以防止因电力故障而造成的中断或数据丢失。

不间断电源的工作原理主要包括三个方面：AC-DC转换、电池储能和DC-AC逆变。

首先，不间断电源需要将交流电(AC)转换为直流电(DC)。

当AC输入电源正常时，通过整流器将AC信号转换为直流电，并将其用于给电池充电。

整流器通常是由全波整流桥电路实现的，它会将电源输入进行整流，并将其转换为脉动的直流信号。

其次，不间断电源通过电池储能提供电力支持。

当AC输入电源异常中断时，电池会自动接管并向负载提供电力，以保持供电的连续性。

电池是不间断电源系统中最核心的组件，它能够将存储的化学能转换成电能，并提供额定电压和电流。

常见的不间断电源采用铅酸蓄电池，这是一种成本低、安全可靠的选择。

而随着技术的进步，锂离子电池正逐渐成为不间断电源的一种新选择，因其更高的能量密度和更长的寿命。

最后，不间断电源需要将直流电转换为交流电，以提供给用户端的负载。

这一过程称为逆变，逆变器是实现这一转换的核心部件。

逆变器将直流电转换为交流电，并确保输出电压和频率在稳定范围内。

逆变器通常采用PWM调制技术，通过高频开关器件(如IGBT或MOSFET)将直流电转换为方波或正弦波形信号。

然后，通过滤波和调节控制，逆变器输出稳定的交流电，可用于供电重要的设备和系统。

因此，不间断电源的原理是通过AC-DC转换将交流电转换为直流电，并通过电池储能提供电力支持，最后通过DC-AC逆变将直流电转换为交流电。

这一过程可以确保用户在供电中断时可以继续获得稳定的电源，从而保障设备的正常运行和数据的安全性。

不间断电源常用在一些关键系统和设备上，如计算机数据中心、医疗设备和通信基站等，以防止因电力故障而引起的巨大经济损失和安全风险。

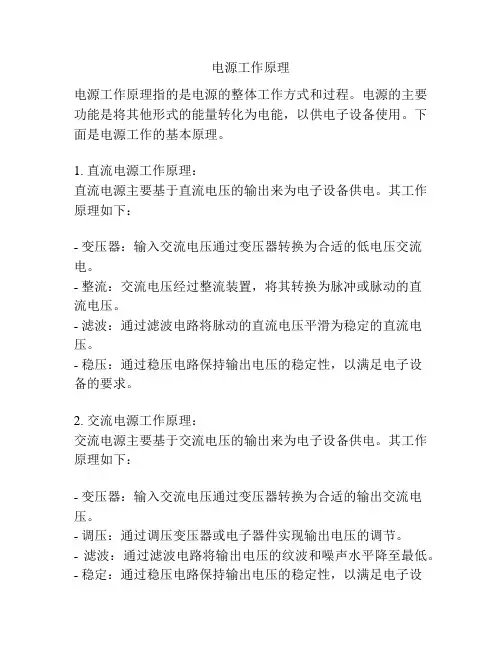

电源工作原理
电源工作原理指的是电源的整体工作方式和过程。

电源的主要功能是将其他形式的能量转化为电能，以供电子设备使用。

下面是电源工作的基本原理。

1. 直流电源工作原理：
直流电源主要基于直流电压的输出来为电子设备供电。

其工作原理如下：
- 变压器：输入交流电压通过变压器转换为合适的低电压交流电。

- 整流：交流电压经过整流装置，将其转换为脉冲或脉动的直
流电压。

- 滤波：通过滤波电路将脉动的直流电压平滑为稳定的直流电压。

- 稳压：通过稳压电路保持输出电压的稳定性，以满足电子设
备的要求。

2. 交流电源工作原理：
交流电源主要基于交流电压的输出来为电子设备供电。

其工作原理如下：
- 变压器：输入交流电压通过变压器转换为合适的输出交流电压。

- 调压：通过调压变压器或电子器件实现输出电压的调节。

- 滤波：通过滤波电路将输出电压的纹波和噪声水平降至最低。

- 稳定：通过稳压电路保持输出电压的稳定性，以满足电子设
备的要求。

无论是直流电源还是交流电源，在工作原理上都包括了变压器、整流（或调压）、滤波和稳压这些基本步骤。

其目的都是为了将其他形式的电能转化为稳定、适合电子设备使用的电能。

各种开关电源电路原理详细解剖开关电源电路是一种常见的电源供电电路，其采用了开关管（如MOSFET、BJT等）等元件进行开关控制，通过快速的开关过程来调整输入电源的输出电压或电流。

开关电源电路具有高效率、小体积和稳定性等优点，被广泛应用于各种电子设备中。

开关电源电路主要分为两个部分：输入端和输出端。

输入部分由滤波电路和整流电路组成，而输出部分则是由开关变换电路和滤波电路组成。

下面将详细介绍开关电源电路的原理。

1.输入端输入端主要包括变压器、整流电路和滤波电路。

变压器是将交流电源变换为所需的输入电压，在开关电源中通常采用高频变压器，可以有效减小体积。

整流电路使用整流二极管或整流桥，将交流电压转换为直流电压。

滤波电路用于降低输入电压的纹波，通常由电容和电感组成。

2.开关变换电路开关变换电路是开关电源电路的核心部分，主要包括开关元件、驱动电路和控制电路。

开关元件通常采用MOSFET或BJT，通过控制开关元件的导通和截止，实现输入到输出的电流或电压转换。

驱动电路负责对开关元件进行驱动，保证其正常工作。

控制电路根据输出电压或电流的变化情况，对开关元件的工作状态进行调整和控制。

3.输出端输出端主要由输出电感、输出电容和负载组成。

输出电感用于过滤开关元件产生的高频脉冲，减小输出纹波。

输出电容则用于提供稳定的直流输出电压。

负载是接在输出电容之后的电子设备，通过负载电流来消耗电源提供的电能。

开关电源电路的工作原理是：当输入交流电压通过滤波电路和整流电路转换为直流电压后，控制电路会监测输出电压或电流的变化情况，并根据需要对开关元件的工作状态进行调整。

当需要提供更大的输出电流时，开关元件导通，输入电源能量通过变压器传递到输出端；当需要较小的输出电流时，开关元件截止，变压器不再传递能量到输出端。

通过快速的开关过程，可以在较高频率下实现输入电压和输出电压的转换。

总结起来，开关电源电路通过开关元件的控制实现输入输出电压或电流的转换，具有高效率、小体积和稳定性等优点。

电源电路结构和工作原理:该节重点:1、了解电池脚的结构和外接电源开机法。

2、了解开关机键的结构。

3、了解手机由电池直接供电的电路。

4、手机电源电电路的结构和工作原理。

一、电池脚的结构和功能。

目前手机电池脚有四脚和三脚两种：（如下图）正温类负正温负极度型极极度极脚脚脚（图一）（图二）1、电池正极（VBATT）负责供电。

2、电池温度检测脚（BTEMP）该脚检测电池温度；有些机还参与开机，当用电池能开机，夹正负极不能开机时，应把该脚与负极相接。

3、电池类型检测脚（BSI）该脚检测电池是氢电或锂电，有些手机只认一种电池就是因为该电路，但目前手机电池多为锂电，因此，该脚省去便为三脚。

4、电池负极（GND）即手机公共地。

二、开关机键:主要用于触发电源电路工作。

电源电路触发方式有二种：高电平触发和低电平触发。

一般说，开机键两端中有一端与地相通的为低电平触发，（大部分手机都使用该触发方式）另为高电平触发。

开机触发电压约为2.8-3V(如下图)。

内圆接电池正极外圆接地;电压为0V。

电压为2.8-3V。

三、手机由电池直接供电的电路。

电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。

在电池线上会并接有滤波电容、电感等元件。

该电路常引起发射关机和漏电故障。

四、手机电源供电结构和工作原理。

目前市场上手机电源供电电路结构模式有三种； 1、使用电源集成块（电源管理器）供电；（目前大部分手机都使用该电路供电）2、(选学) 使用分立供电管供电；（如：三星T508等等）3、(选学）摩托罗拉专用供电电路。

（用电源集成块提供逻辑供电，用中频集成块和外围供电管提供射频供电）无论采用何种供电模式，只是产生电压方式不同，其工作原理都一样的。

1、 使用电源集成块（电源管理器）供电电路结构和工作原理：（如下图）电池电压 逻辑电压(VDD)复位信号(RST)射频电压(VREF)XVCC26M13MON/OFFAFC开机维持关机检测（电源管理器供电开机方框图）电 源 管 理 器CPU26M中频 分频字库 暂存。

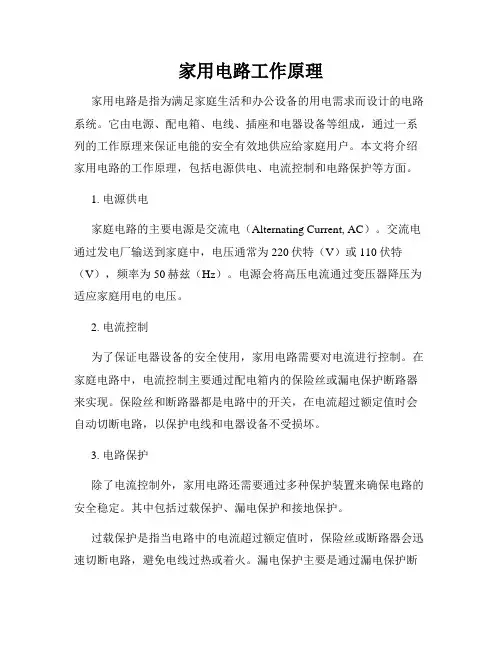

家用电路工作原理家用电路是指为满足家庭生活和办公设备的用电需求而设计的电路系统。

它由电源、配电箱、电线、插座和电器设备等组成，通过一系列的工作原理来保证电能的安全有效地供应给家庭用户。

本文将介绍家用电路的工作原理，包括电源供电、电流控制和电路保护等方面。

1. 电源供电家庭电路的主要电源是交流电（Alternating Current, AC）。

交流电通过发电厂输送到家庭中，电压通常为220伏特（V）或110伏特（V），频率为50赫兹（Hz）。

电源会将高压电流通过变压器降压为适应家庭用电的电压。

2. 电流控制为了保证电器设备的安全使用，家用电路需要对电流进行控制。

在家庭电路中，电流控制主要通过配电箱内的保险丝或漏电保护断路器来实现。

保险丝和断路器都是电路中的开关，在电流超过额定值时会自动切断电路，以保护电线和电器设备不受损坏。

3. 电路保护除了电流控制外，家用电路还需要通过多种保护装置来确保电路的安全稳定。

其中包括过载保护、漏电保护和接地保护。

过载保护是指当电路中的电流超过额定值时，保险丝或断路器会迅速切断电路，避免电线过热或着火。

漏电保护主要是通过漏电保护断路器来实现，它可以检测到电流是否有部分通过人体或其他路径流失，一旦检测到漏电，保护断路器会立即切断电路，避免触电事故的发生。

接地保护是为了防止电器设备产生漏电时导致的触电危险。

在家用电路中，配电箱内的主要线路和插座外壳都会接地，一旦设备出现漏电，电流会通过接地线流入地面，减少了对人身安全的威胁。

4. 电线和插座家用电路中的电线通常采用铜导线，因为铜具有良好的导电性能和机械强度。

根据不同的用途和电流负载，电线的截面积会有所不同。

插座是电器设备与电源之间的连接装置，通常采用三相插座或两相插座。

插座内部通过金属触点和插头接触，以实现电能传输。

5. 电器设备电器设备是家庭用电的终端使用设备，包括电灯、电视机、冰箱、空调等。

这些设备通过插头与插座相连接，从而实现电能的转换和利用。

供电电路的作用是什么原理供电电路是一种将电能转化为其他形式能量的装置，它的主要作用是为各种设备、器件或电力系统提供所需的电能。

供电电路中包括了不同的元件和设备，通过将电流传送到不同的负载上，实现了电能的转换和利用。

下面我将从供电电路的原理、作用以及一些实际应用方面进行详细阐述。

供电电路的原理是基于电流与电压的关系来工作的。

根据欧姆定律，电流（I）等于电压（U）与电阻（R）之间的比值，即I = U/R。

在一个闭合的电路中，当连接电源后，电动势（电压）会驱动自由电荷在导线中移动。

在这个过程中，阻抗提供了电阻，其作用是限制电流的大小。

电源通过提供电压来驱动电流流动，从而完成电能的传输和转换。

供电电路的作用主要包括以下几个方面：1. 为设备和器件供电：供电电路为各种电子设备、电器、电动机等提供所需的电能。

例如，我们的家庭中的电灯、电视、冰箱等家电设备都需要电能来正常工作，供电电路通过将电能传递到这些设备上，满足了它们的工作需求。

2. 稳定电压和电流：供电电路可以通过使用稳压器或稳流器来稳定输出的电压和电流。

对于一些灵敏的电子设备，如计算机、手机等，稳定的电压和电流对其正常运行非常重要。

供电电路可以通过对电压和电流进行调节和稳定，确保设备能够在正常范围内工作。

3. 保护负载和电源：供电电路中通常包含保护装置，如熔断器、过载保护器等。

这些装置能够在电路中出现故障或过载时自动断开电流，以保护负载和电源免受损坏。

4. 能量转换和效率提升：供电电路可以将不同形式的能量转换为电能。

例如，太阳能电池板可以将太阳能转化为电能，汽车发电机可以将机械能转化为电能。

此外，供电电路还可以通过使用变压器来改变电能的电压和电流等参数，以提高能源的利用效率。

除了以上几个基本作用之外，供电电路还有一些特殊的应用：- 电力系统：电力系统是一个复杂的供电电路网络，包括发电厂、输电线路和配电系统等。

它主要用于为城市或地区提供大规模的电力供应，满足人们生活、工业和商业等各种需求。

台式电脑电源工作原理
台式电脑的电源工作原理是基于交流电转换为直流电的原理。

电源的主要部件是电源供应器，它接收家庭电源的交流电，通过内部的电路转换为直流电，然后提供给电脑的各个组件供电。

电源供应器主要由变压器、整流电路和滤波电路组成。

变压器起到将家庭交流电的电压变换为所需的电压的作用。

整流电路将交流电转换为直流电，常用的整流电路是通过整流二极管进行单相或三相整流。

滤波电路则通过电容器等元件对直流电进行滤波，去除电源的纹波。

除了基本的供电功能，电源供应器还有过载保护和稳压功能。

过载保护是通过在电源电路中加入过载保护元件如保险丝等，当电流超过额定值时，这些元件会切断电路，以保护电源和电脑组件不被过大的电流损坏。

稳压功能通过稳压器来控制输出电压的稳定性，确保电源输出的电压在设定范围内持续稳定。

此外，电源供应器还有额外的连接口，如SATA、PCI-e等接口，用于与电脑的其他硬件设备进行连接。

这些接口通过提供相应的电压和电流满足其他硬件设备的供电需求。

总之，台式电脑的电源工作原理是通过电源供应器将家庭交流电转换为直流电，并提供稳定的电压和电流给各个电脑组件供电。

除了供电功能，电源供应器还具备保护和稳压功能，以确保电源和电脑组件的安全和正常运行。

电源的作用及其原理电源是电子设备的重要组成部分，它提供电能以供设备正常运行。

电源的作用是将原始电能转变为可用的电能，并将其稳定地输出。

电源的原理主要涉及到电能的转换和调节。

电源的作用可以从以下几个方面来理解：1. 为电子设备供电：电源通过将电能转换为电子设备所需的电能，为其提供电力。

不同的设备对电能的要求也不同，比如直流设备需要直流电源，交流设备需要交流电源。

2. 保护电子设备：电源在为设备供电的过程中，还需提供过载保护、短路保护等功能，以防止设备因电能异常引起的损坏。

电源能够控制输出的电流和电压范围，使设备工作在安全的电气特性下。

3. 提高电能质量：电源还能提供清洁的电能，即去除电网中的噪声、干扰和谐波等不稳定因素，从而提高电能的质量。

纯净的电能能够减小设备的故障率，提高设备工作效率。

电源的原理主要包括电能转换和电能调节两个方面：1. 电能转换：电源将电能从电网转换为电子设备所需的电能，主要通过变压器、整流器和稳压器等电路来实现。

- 变压器：变压器主要用于将电网的高压变换为设备所需的工作电压，根据设备的不同需要，变压器可以实现升压或降压。

- 整流器：交流电在进入设备之前，需要先转换为直流电。

整流器通常采用二极管和滤波电路来实现，将交流电转换为直流电。

- 稳压器：稳压器用于控制输出电压的稳定性，使其保持在设定的范围内。

常见的稳压器有线性稳压器和开关稳压器，它们通过调整电路中的元件来实现电压的稳定输出。

2. 电能调节：电源还可以根据设备的不同需求，对电能进行调节和控制。

- 电压调节：电压调节是指通过电路中的控制元件来调整输出电压的大小，保持它在设备要求的范围内。

这可以通过电位器、电阻、稳压管等元件来实现。

- 电流调节：电流调节是指通过电路中的控制元件来调整输出电流的大小，以满足设备对电流的要求。

当设备负载发生变化时，电源可以通过调整输出电流来保持稳定。

除了上述基本的电能转换和调节原理，现代电源还常常具备其他的特殊功能，如PFC（功率因数校正）功能、过载保护、短路保护、过压保护等。

ecu电源供电电路原理一、引言在现代汽车中，电子控制单元（Electronic Control Unit, ECU）扮演着至关重要的角色。

ECU负责对车辆的各个系统进行监控和控制，如发动机控制、制动系统、空调系统等。

而ECU正常运行所需的关键是稳定可靠的电源供电。

本文将介绍ECU电源供电电路的原理和工作方式。

二、ECU电源供电电路概述ECU电源供电电路主要由电源管理模块、功率放大模块和过滤电路组成。

电源管理模块负责监测电压和电流，以确保供电系统工作在正常范围内。

功率放大模块将电源输出电压放大到所需的工作电压，并通过过滤电路去除噪声和干扰。

下面将详细介绍ECU电源供电电路的原理和各个模块的功能。

三、电源管理模块电源管理模块是ECU电源供电电路的核心部分。

它主要由电压监测电路、电流监测电路和故障保护电路组成。

1. 电压监测电路：该电路负责监测ECU供电电压的稳定性。

一般情况下，ECU的工作电压要求在特定范围内，当电压低于下限或高于上限时，电压监测电路将触发故障保护电路，防止ECU受损。

2. 电流监测电路：该电路负责监测ECU的工作电流。

通过监测电流的大小，电流监测电路可以判断ECU是否正常工作。

当电流异常时，比如超出设定的范围，电流监测电路将发送信号给故障保护电路。

3. 故障保护电路：故障保护电路是电源管理模块的最后一道防线。

它能够及时检测到ECU供电电路的故障，如过载、短路等，并通过保险丝或其他措施切断电源，以避免ECU受损。

四、功率放大模块功率放大模块的主要功能是将电源输出电压放大到所需的工作电压，并通过过滤电路去除噪声和干扰。

功率放大模块通常由DC/DC转换器和滤波器组成。

1. DC/DC转换器：DC/DC转换器是功率放大模块的关键部件。

它能够将车辆电池提供的直流电压转换为ECU所需的稳定工作电压。

一般情况下，车辆电池的电压会随着车速、转速等因素的变化而波动，而DC/DC转换器能够在这些波动的情况下输出稳定的电压。

开关电源辅助绕组供电电路原理
开关电源辅助绕组供电电路是一种常用的电源设计方案，它能够为开关电源的控制部分提供稳定可靠的辅助电源供电。

该电路的原理主要包括辅助绕组、整流电路和滤波电路。

辅助绕组是开关电源辅助供电电路的核心部分。

它通常是在主变压器上另外绕制的一组绕组，通过主变压器的漏感来实现电流传输。

辅助绕组一端连接到开关电源的控制电路，另一端与整流电路相连接。

整流电路通常由整流二极管、滤波电容和负载组成。

辅助绕组接通时，主变压器的漏感会产生电磁感应，使辅助绕组中的电流流过整流二极管，将交流电转换成直流电。

滤波电容用于平滑输出电压，以确保供电稳定。

负载则消耗电源提供的电能。

通过开关电源辅助绕组供电电路，可以实现对开关电源控制部分的稳定供电，提高整个电源系统的可靠性和稳定性。

当主电源出现异常或故障时，辅助绕组供电电路能够为控制电路提供备用电源，提供时间给系统保护机制来处理异常情况。

总之，开关电源辅助绕组供电电路通过辅助绕组、整流电路和滤波电路的协同作用，能够为开关电源的控制电路提供稳定可靠的辅助电源供电。

这种设计方案提高了电源系统的可靠性和稳定性，确保电源在异常情况下仍能正常工作。

电源电路工作原理电源电路是用于给电子设备提供供电的电路系统。

其工作原理可以简单概括为以下几个步骤：1. 输入电源：电源电路的第一步是接收外部供电输入。

常见的输入电源可以是交流电（AC）或直流电（DC）。

交流电通常需要经过整流和滤波等处理步骤转换为直流电。

2. 输入保护：为了确保电子设备的安全运行，电源电路通常会在输入端添加一些保护措施，如过流保护、过压保护和过热保护等。

这些保护措施可以避免过载、短路等异常情况对设备造成损害。

3. 调整电压：根据电子设备的需求，电源电路可能需要将输入电源的电压进行调整。

这通常通过变压器、稳压器等组件实现。

电压调整旨在提供稳定的电源电压，以确保设备正常工作。

4. 转换电流：电子设备通常需要不同电流特性的供电，而输入电源的电流特性不一定符合要求。

因此，电源电路一般会通过电流变换器、升压器、降压器等组件将电源电流进行调整，以满足设备对电流的需求。

5. 滤波：为了减少电源电路输出端的噪声和干扰，滤波是一个重要的环节。

滤波器可以去除电源中的高频噪声和杂波，确保输出电源的稳定性和纯净性。

6. 输出保护：类似于输入保护，输出端也需要添加保护措施以保证设备和用户的安全。

常见的输出保护措施包括过载保护、短路保护和过温保护等。

7. 输出稳定：最后，电源电路需要通过稳压器、电容器等元件，进一步提供稳定的输出电压和电流，确保设备可以正常工作。

总的来说，电源电路的工作原理可以看作是将输入电源进行一系列转换、调整、过滤和保护等操作，以提供符合电子设备需求的稳定电压和电流的过程。

这样，电子设备就能够正常运行，并且在遇到异常情况时得到保护。

电源电路工作原理
电源电路是指将电能转换为特定形式的电能输出的电路，它是电子设备中的重要组成部分，其工作原理直接影响着电子设备的性能和稳定性。

在本文中，我们将详细介绍电源电路的工作原理，以便更好地理解其在电子设备中的作用。

首先，电源电路的基本组成包括变压器、整流电路、滤波电路和稳压电路。

变压器主要用于变换交流电压，将输入的交流电压转换为所需的输出电压；整流电路则用于将交流电压转换为直流电压；滤波电路则用于去除直流电压中的纹波成分，使输出电压更加稳定；稳压电路则用于保持输出电压的稳定性。

这些组成部分共同作用，构成了完整的电源电路。

其次，电源电路的工作原理可以用以下几个步骤来概括，首先，交流电压经过变压器变换成所需的电压，然后经过整流电路将交流电压转换为直流电压；接着，经过滤波电路去除直流电压中的纹波成分，使输出电压更加稳定；最后，经过稳压电路保持输出电压的稳定性。

整个过程中，各个组成部分协同工作，确保输出电压的稳定和可靠性。

此外，电源电路还涉及到一些重要参数，如输出电压、输出电流、效率等。

输出电压是电源电路输出的电压大小，直接影响着电子设备的工作性能；输出电流则是电源电路输出的电流大小，也是衡量电源电路性能的重要指标；而效率则是衡量电源电路能量转换效率的指标，影响着电源电路的能耗和发热情况。

总的来说，电源电路的工作原理是将输入的电能转换为特定形式的电能输出，其基本组成包括变压器、整流电路、滤波电路和稳压电路，其工作过程包括变压、整流、滤波和稳压几个步骤，其重要参数包括输出电压、输出电流、效率等。

通过本文的介绍，相信读者对电源电路的工作原理有了更深入的了解，这对于理解电子设备的工作原理和选购电源电路具有一定的指导意义。

单火线开关供电电源部份的工作原理在单火线开关的供电是分成两部份来实现对控制电路的供电。

1、关态供电（待机供电）：主要是由微电流电源模块DY10A组成，DY10A负责把220V的电网电压变成6.3V的低压直流输出。

从图1的路径中看到，电网电源从零线通过灯负载到整流二极管D1的正端入负端出，然后串入了限流电阻R1加到电源模块DY10A的高压输入脚1脚，由电源内部的公共接地端2脚引出和借用了桥堆的负输出臂的一个二极管回到电网的火线端形成一个电流回路。

使得电源模块有高压电源输入，低压输出端3脚就有了6.3V的直流电压输出供给控制电路使用。

电路虽然称为单火线，实际上也是由零火线工作的，只不过借用了灯具作为连接零线的通路，这就产生了一个问题，由于节能灯或LED类灯具只要通过很小的电流，在关灯时都会产生闪光现象，特别是LED灯闪光的时候非常亮，这个电流一般不能大于30μA，当然有些灯具大一些（例如100μA）也不会闪，但为了做成的开关能适应更多的灯具这个电流是越小越好。

由于微电流的电源模块转换效率一般都比较低，不超过50%，所以在输入电流30μA 的情况下，模块3脚能提供给控制电路使用的电流不会超过0.5mA,如果要求更高一点的话最好控制在0.3mA以下。

除了控制尽量小的使用电流以外，电源模块本身的空载电流也是一个关键因素。

如果电源模块本身的空载电流大于30μA的话，就算控制电路使用的电流为零也无法将开关的整体待机电流做到30μA以下。

所以我们才开发了这一种电源模块它的空载电流只有5μA，这样在有条件把控制电路的使用电流做得很小的话，整个开关的待机电流就能做得很小，就能适应更多的节能灯或LED灯。

图12、开态供电：上面是在待机时的情况，但是在开灯的时候，即继电器闭合的状态下，火线就等于加到了整流二极管的正端通过灯具到零线，电源模块的输入端就没有了电压，当然也就没有输出6.3V直流电压了。

（图2）。

为了在开灯的状态下维持电路的供电，我们使用了双向可控硅和两个稳压管组成了开态取电电路，取电电路的原理可以简化成图3，我们把它等效成一个可变电压源，这个电压源的内阻是根据流过的灯电流的大小而变的，流过的灯电流小等效的电压源内阻就大，流过的灯电流大这个电压源的内阻就小，也就是说灯的功率小流过的电流小，经过整流桥取出的电流也小，一般为灯电流的60%左右，而这个电压源两端的电压是由稳压管的稳压值决定，在这里是8.5V左右，经整流后输出的直流约7.7V。

直流电源工作原理直流电源是一种将交流电转换为直流电的设备，通常用于供电给电子设备、电动机、通信系统等。

它通过将交流电转换为恒定的电压或电流来满足设备的供电需求。

本文将介绍直流电源的工作原理及其组成部分。

一、直流电源的基本原理直流电源的基本原理是通过整流和滤波的方式将交流电转换为直流电。

具体步骤如下：1. 整流：直流电源首先需要将交流电转换为直流电。

通常使用二极管作为整流元件，将交流电的负半周期截去，只保留正半周期的电流。

这样就可以将交流电转换为具有相同频率的脉动直流电。

2. 滤波：脉动直流电需要经过滤波电路进行滤波，去除其中的脉动成分，使电流变为稳定的直流电。

滤波电路通常由电容器组成，通过电容器的充电和放电过程，使电流变得平滑。

3. 稳压：为了确保直流电源输出的电压恒定不变，需要加入稳压电路。

稳压电路通常由稳压二极管或稳压芯片组成，能够自动调节输出电压，以保持其稳定性。

通过以上步骤，直流电源能够将交流电转换为稳定的直流电，以满足设备的供电需求。

二、直流电源的组成部分1. 变压器：变压器是直流电源的重要组成部分，用于将交流电的电压降低到适合直流电源工作的电压范围。

变压器能够根据需要提供不同的输入电压和输出电压。

2. 整流电路：整流电路由整流器和滤波器组成。

整流器中的二极管能够将交流电转换为具有相同频率的脉动直流电。

滤波器中的电容器通过充电和放电过程使电流平滑，去除脉动成分。

3. 稳压电路：稳压电路用于保持直流电源输出电压的稳定性。

稳压二极管或稳压芯片能够自动调节输出电压，以应对负载变化和电源波动。

4. 保护电路：直流电源还通常包括各种保护电路，以确保设备和用户的安全。

保护电路可以监测电流、电压和温度等参数，当参数超过设定范围时，保护电路能够及时切断电源，防止设备损坏或发生故障。

三、直流电源的应用领域直流电源广泛应用于各种领域，如电子设备、通信系统、工控设备等。

以下是直流电源在不同领域的应用举例：1. 电子设备：直流电源被广泛应用于计算机、手机、电视等电子设备中，为它们提供稳定的直流电供电。
