建筑识图的基础知识
一幅完整的图纸是由幅面线，图框线,标题栏，会签栏，
图纸有两种格式，横式和竖式(立式)
经常接触的图纸一共有5种
A0尺寸841*1189
A1尺寸594*841
A2尺寸420*594
A3尺寸297*420
A4尺寸210*297
A0---A2图纸除左侧边分别为10毫米,A3—A4除左侧边分别为5毫米
左侧边统一为25毫米,(长边可以适当增加)
标题炼的格式
大小为240*40毫米左右,标题栏主要分为五个区,分别为设计单位名称区,
工程名称区,图名区,签字区,图号区.
(制图作业的标题栏的标准格式,统一在右下角作个140*32的框,详细的内容包括校名,姓名,专业,班级,学号,NO.,日期,审核及成绩,图号)
会签栏一般位于图纸的左上方,,大小为100*20,平分为四个框基本线宽为B,数值为2.0, 1.4, 0.7, 0.5, 0.35毫米,
用途:主要可见轮廓线.,以实线为主.
在实线里分为粗宽细三种,在中线里为0.5B
最细的线宽为0.25B主要用途,可见轮廓线,图例线
虚线:粗,中,细.线宽为B,0.5B,.25B
粗虚线有关制图标准
中虚线用于不可见轮廓线
细虚线用于不可见轮廓线或图例线
单点划线:粗,中,细,线宽同上.细点划线用于中心线,轴线.
双点划线,线宽同上,经常采用细点划线,主要用于假想轮廓线,成型前始轮廓线
折断线:线宽为0.25B,主要用于断开界限,
波浪线,线宽0.25B用途同上.
实线(Continuous)
虚线(Dashed)
单点画线(Long Dashed Dotted)
双点画线((Long Dashed Dotted double dotted)
折断线(bread line) (lines with zigzags)
波浪线(continuous freehand)
中文一般采用长仿宋体.高度不小于3.5毫米.
常用字高分别为3.5, 5 ,7 ,10,14 ,20
宽度为字高的0.7倍
常用的比例有1:1 1:2 1:5 1:10 1:20 1:50 :100
1:200 1:500 1:1000 1:2000 1:5000
1:10000 1:20000 1:50000 1:100000
1:200000
可用比例有1:3 1:4 1:6 1:15 1:25 1:30 1:40 1:60
1:80 1:250 1:300 1:400 1:600
图纸的编排顺序
一套图纸主要由封面图纸目录设计说明和建筑设计图
如涉及结构核算给水排水,采暖空调,电器等
编排顺序
结构核算图积排水图采暖空调图电器等

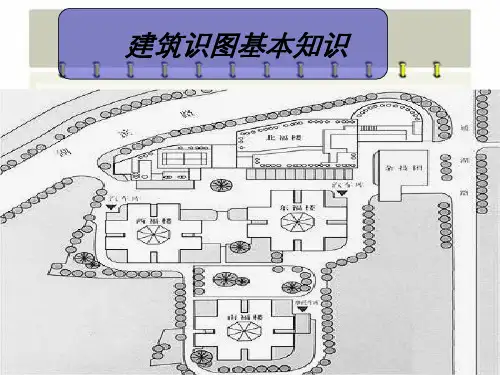

第四张图纸放的是总平面图,(包含总平面,总天花,总地面)
先主后次,先简后繁
验收的规范
装修设计施工程序
1 方案阶段
方案—指装修工程的整体设计方案,就是拟建工程整个设计的蓝图.
方案阶段主要由:
●调查分析(定向调查/现场调查)
定向调查主要是建设单位意见,设计等级标准和造价
现场调查主要是施工现场及周围环境
●收集资料(专业资料与投标信息/相关专业资料)
专业资料与投标信息主要是收集建筑工程资料和参加投标单位的状况
相关专业资料主要是要了解水暖,消防,视听,空调等设施●初步方案(设计构思/方案形成/方案表现
设计构思….构思整体蓝图,多种构思草图比较
方案形成….在多种构思的比较基础上形成方案
方案表现…..修改方案,完善方案,绘制表现图(效果图)
2初步设计阶段
(将方案设计进一卡的完善和深化,是从方案设计到施工图设计的过渡阶段)由:
●初步设计(以方案设计为基础,在功能性,装饰性,和技术工
艺上作具体化体现)
●设计说明(包括任务书,采用的标注,定额及声,光,热,通风,
消防等技术措施)
●设计图纸(工程平面图,立面图,剖面图)
●初步概算(根据初步设计,概算定额,和指标,各项费用标准
等,预算的全部费用)
3 招标投标阶段
招标(完备招标条件/办理招标审批/确定标底,编制招标文件/发布招标公告/发出招标文件/审标,开标/择标并签订合同)
投标(了解信息,完备条件/申请投标,接受资格审查/接受投标文件,熟悉图纸资料,勘察现场,了解市场/确定报价,编制标书按期投标)
4施工设计阶段
完善初度设计施工设计说明
协调相关专业完成全部设计施工图
5工程预算阶段
熟悉施工图纸(了解图纸的说明,技术要求,详图,节点图;了解工程概况,结构,构造.使用的材料;按顺序了解各分布图纸,对照预算定额了解工程计算规定)
熟悉预算定额的内容,使用方法(熟悉预算定额,了解项目内容,人工,材料,机械台班量的确定;熟悉和掌握工程量计算规则，了解各项细则;了解预算定额各章的工程内容,一一对应套用;了解预算定额和单价表的计算单位及其他换算规定;对预算定额没有的缺项内容,应按工程内容和设计要求计算)
计算工程量(确定工程量的计算依据和方法;现行定额与分布分项工程的划分应完却一致;采用的计算单位,要求一致,尺寸要与图纸所注尺寸相符;应按施工步骤,图纸逐项计算,防止重复和遗漏;工程量各分布项计算完毕,复核无误,按分布顺序汇总)
编制工程预算,工料分析表和说明(将已计算出的各部工程量,逐项填写在预算书中，套用相应的定额单价,计算出分项直接费;汇总分布分项工程小计直接费;并计算其他直接费;汇总计算单位直接费,计算工程管理费,独立费,计算工程利润,汇总计算单位工程预算价格;编制工程预算汇总表,计算技术经济指标;编制式料分析表;编写“工程预算书”的说明,主要包括编制情况和存在问题)
6施工监理阶段
施工准备阶段(技术准备/管理准备/现场准备)
正式施工阶段(施工管理/进度计划/竣工)
