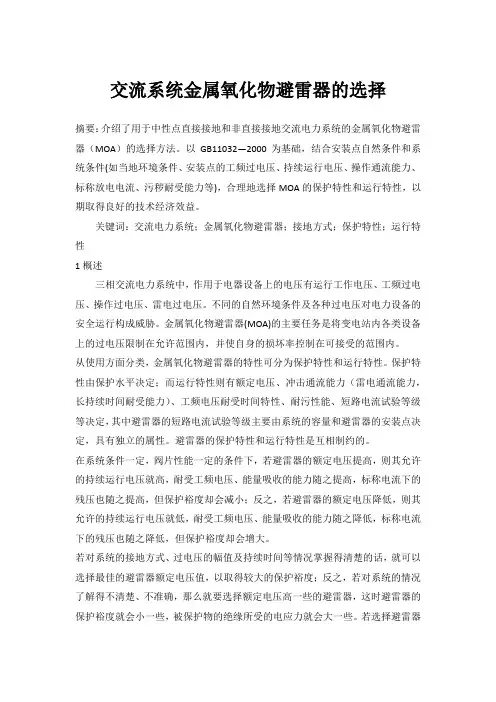

交流系统金属氧化物避雷器的选择摘要:介绍了用于中性点直接接地和非直接接地交流电力系统的金属氧化物避雷器(MOA)的选择方法。
以GB11032—2000为基础,结合安装点自然条件和系统条件(如当地环境条件、安装点的工频过电压、持续运行电压、操作通流能力、标称放电电流、污秽耐受能力等),合理地选择MOA的保护特性和运行特性,以期取得良好的技术经济效益。
关键词:交流电力系统;金属氧化物避雷器;接地方式;保护特性;运行特性1概述三相交流电力系统中,作用于电器设备上的电压有运行工作电压、工频过电压、操作过电压、雷电过电压。
不同的自然环境条件及各种过电压对电力设备的安全运行构成威胁。
金属氧化物避雷器(MOA)的主要任务是将变电站内各类设备上的过电压限制在允许范围内,并使自身的损坏率控制在可接受的范围内。
从使用方面分类,金属氧化物避雷器的特性可分为保护特性和运行特性。
保护特性由保护水平决定;而运行特性则有额定电压、冲击通流能力(雷电通流能力,长持续时间耐受能力)、工频电压耐受时间特性、耐污性能、短路电流试验等级等决定,其中避雷器的短路电流试验等级主要由系统的容量和避雷器的安装点决定,具有独立的属性。
避雷器的保护特性和运行特性是互相制约的。
在系统条件一定,阀片性能一定的条件下,若避雷器的额定电压提高,则其允许的持续运行电压就高,耐受工频电压、能量吸收的能力随之提高,标称电流下的残压也随之提高,但保护裕度却会减小;反之,若避雷器的额定电压降低,则其允许的持续运行电压就低,耐受工频电压、能量吸收的能力随之降低,标称电流下的残压也随之降低,但保护裕度却会增大。
若对系统的接地方式、过电压的幅值及持续时间等情况掌握得清楚的话,就可以选择最佳的避雷器额定电压值,以取得较大的保护裕度;反之,若对系统的情况了解得不清楚、不准确,那么就要选择额定电压高一些的避雷器,这时避雷器的保护裕度就会小一些,被保护物的绝缘所受的电应力就会大一些。

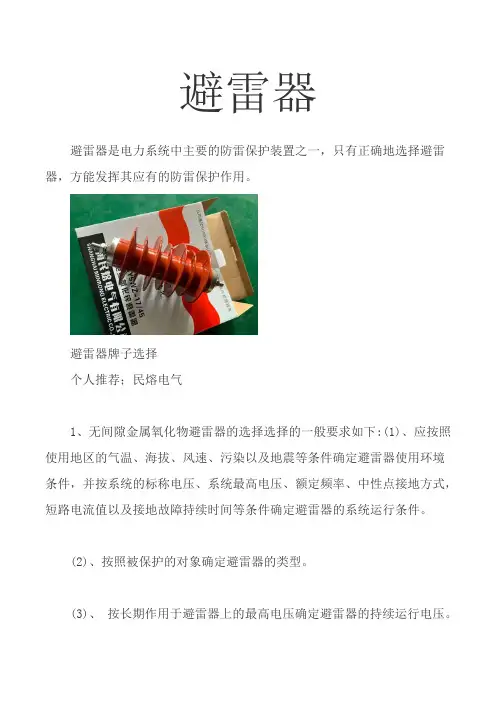

避雷器避雷器是电力系统中主要的防雷保护装置之一,只有正确地选择避雷器,方能发挥其应有的防雷保护作用。
避雷器牌子选择个人推荐;民熔电气1、无间隙金属氧化物避雷器的选择选择的一般要求如下:(1)、应按照使用地区的气温、海拔、风速、污染以及地震等条件确定避雷器使用环境条件,并按系统的标称电压、系统最高电压、额定频率、中性点接地方式,短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。
(2)、按照被保护的对象确定避雷器的类型。
(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。
(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。
(5)、估算通过避雷器的放电电流幅值,选择避雷器的标称放电电流。
(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压,按绝缘配合的要求,确定避雷器的雷电过电压保护水平和操作过电压保护水平。
(7)、估算通过避雷器的冲击电流和能量,选择避雷器的试验电流幅值,线路放电耐受试验等级及能量吸收能力。
(8)、按避雷器安装出最大故障电流,选择避雷器的压力释放等级。
(9)、按避雷器安装处环境污染程度,选择避雷器瓷套的泄漏比距。
(10)、按避雷器安装的引线拉力、风速和地震等条件,选择它的机械强度。
(11)、当避雷器不满足绝缘配合要求时,可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。
2、主要特性参数选择(1)、持续运行电压Uc .中性点直接接地系统的相对地无间隙金属氧化物避雷器,其Uc可按不低于系统最高相电压选取。
在中性点非直接接地系统,如单相接地故障能在10s以内切除,其Uc仍可按不低于选取,但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上,因此Uc可按以下原则选取:10s及以内切除故障U。
2U1后2h及以上切除故障3~10kV 1.0~1. 1U,35~66kV Uc≥UL至于10s~2h之间,可按2h以上选取,也可参照避雷器的工频电压耐受特性曲线选取。
各种型号的金属氧化物避雷器金属氧化物避雷器型号说明:一、有机复合外套无间隙氧化物避雷器有机复合外套无间隙氧化物避雷器采用通流能力较强的氧化锌非线性电阻片叠加组装,密封于外套腔内,无任何放电间隙。
在正常持续运行电压状态下,避雷器不动作,呈高阻状态。
当大气过电压或操作过电压的幅值超过一定范围时,避雷器导通。
由于氧化锌电阻片优良的非线性伏安特性,导通后其两端的残压被抑制在被保护设备的绝缘安全值以下,从而使电气设备受到保护。
氧化锌电阻片通流容量大,保护残压低,电压响应迅速,是近十余年兴起的高性能新型限压元件。
优点:有机复合外套是我国硅橡胶复合绝缘子技术在避雷器外套上的应用。
由于采用硅橡胶外套,从根本上消除了瓷套式避雷器可能存在的外瓷套爆裂现象,并提高了防潮、耐污、抗老化、散热等性能,同时体积小重量轻,免于维修。
因此,该产品聚集了有机外套和氧化锌电阻片的全部优点,是新型的过电压保护电器。
二、带脱离装置的复合外套无间隙氧化锌避雷器脱离装置是避雷器本体所带的一种自我保护装置,通常接在避雷器的底部,避雷器通过其接地。
当避雷器在系统雷击或操作过电压下泄放能量,外界电动力、机械力及环境温度变化等综合作用时,脱离器不会动作,即避雷器正常工作时,脱离装置不影响其工作。
当避雷器自动运行的稳定性受到损坏,或避雷器已经损坏时,脱离器迅速工作,将避雷接地线断开,避雷器电位悬空,退出运行。
优点:安秒特性稳定、反应快、灭弧效果好、分断能力强、工作可靠性高、体积小、密封性好、为故障避雷器提供了明显标记、便于迅速发现故障点并及时维修。
三、金属氧化物避雷器外形尺寸避雷器型号D(mm)h(mm)H(mm)伞数重量(kg)YH5WS1-17/50 90 190 260 5 1.5 YH5WZ1-17/45 92 190 260 5 1.7避雷器型号D(mm)h(mm)H(mm)伞数重量(kg)YH5WS1-17/50L 90 210 286 6 1.8 YH5WZ1-17/45L 92 220 296 62.0交流无间隙金属氧化物避雷器技术性能指标典型的电站型和配电型避雷器电气特性GB11032产品型号系统额定电压kv(有效值)避雷器额定电压kv(有效值)避雷器持续运行电压kv(有效值)陡波冲击电流下残压kv(峰值)雷电冲击电流下残压kv(峰值)操作冲击电流下残压kv(峰值)4/10us大电流冲击耐受kv(峰值)直流1mA电压kv不小于2ms方波电流峰值A不小于YH5WS-5/15 3 5 4.0 17.3 15.0 12.8 65 7.5 75(150) YH5WS-10/30 6 10 8 34.6 30 25.6 65 15 75(150) YH5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WS-17/50L 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) Y5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WZ-5/13.5 3 5 4.0 15.5 13.5 11.5 65 7.2 150(200) YH5WZ-10/27 6 10 8 31 27 23.0 65 14.4 150(200) YH5WZ-17/45 10 17 13.6 51.8 45 38.3 65 24 150(200) YH5WZ-51/134 35 51 40.8 154 134 114 100 73(76) 400(600) 注:括号内为企业内控参数,下同。
避雷器避雷器是电力系统中主要的防雷保护装置之一,只有正确地选择避雷器,方能发挥其应有的防雷保护作用。
1、无间隙金属氧化物避雷器的选择选择的一般要求如下:(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件,并按系统的标称电压、系统最高电压、额定频率、中性点接地方式,短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。
(2)、按照被保护的对象确定避雷器的类型。
(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。
(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。
(5)、估算通过避雷器的放电电流幅值,选择避雷器的标称放电电流。
(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压,按绝缘配合的要求,确定避雷器的雷电过电压保护水平和操作过电压保护水平。
(7)、估算通过避雷器的冲击电流和能量,选择避雷器的试验电流幅值, 线路放电耐受试验等级及能量吸收能力。
(8)、按避雷器安装处最大故障电流,选择避雷器的压力释放等级。
(9)、按避雷器安装处环境污染程度,选择避雷器瓷套的泄漏比距。
(10)、按避雷器安装的引线拉力、风速和地震等条件,选择它的机械强度。
(11)、当避雷器不满足绝缘配合要求时,可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。
2.主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器,其Uc可按不低于系统最高相电压选取。
在中性点非直接接地系统,如单相接地故障能在10s以内切除,其Uc 何按不低于选取,但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上,因此Uc可按以下原则选取:10s及以内切除故障U。
2U132h及以上切除故障3~ 10kV 1.0~ 1.1UL, 35~ 66kV Uc2UL至于10s~2h之间,可按2h以上选取,也可参照避雷器的工频电压耐受特性曲线选取。
避雷器参数选择第一篇:避雷器参数选择复合外套氧化物避雷器参数选择1.避雷器选型总体原则避雷器选型的一般原则如下。
(1)根据被保护对象选择避雷器类型。
(2)按系统中长期作用在避雷器上的最高电压确定避雷器的持续运行电压。
(3)估算通过避雷器的雷电放电电流幅值,选择避雷器的标称放电电流。
(4)根据被保护设备的额定雷电冲击耐受电压和操作冲击耐受电压,按照绝缘配合系数的要求,留够绝缘裕度,确定避雷器雷电冲击保护水平和操作冲击保护水平。
2、避雷器额定电压:施加避雷器端子间的最大允许工频电压有效值,按照此电压所设计的避雷器,能在所规定的动作负载试验中确定的暂时过电压下正确地工作。
(1)按IEC 标准规定,避雷器在注入标准规定的能量后,必须能耐受相当于额定电压数值的暂时过电压至少10s。
(2)避雷器额定电压选择。
避雷器额定电压可按(下)式选择Ur≥kUt(1)式中:Ur——避雷器额定电压,kV;k——切除短路故障时间系数,10s 及以内切除故障k=1.0,10s 以上切除故障k=1.3;Ut——暂时过电压,kV。
在选择避雷器额定电压时,仅考虑单相接地、甩负荷和长线电容效应引起的暂时过电压,可按表3选取即:10kV避雷器额定电压选17kV;35kV避雷器额定电压选54KV。
3、避雷器的标称放电电流的选取避雷器的标称放电电流分lkA、1.5kA、2.5kA、5kA、10kA 和20kA共6个等级。
确定避雷器的额定电压后,对照《交流电力系统金属氧化物避雷器使用导则》中避雷器分类表,可查出相应的避雷器标称放电电流等级。
一般保护110kV一220kV设备的避雷器选10kA;保护35kV以下设备的避雷器选5kA;变压器中性点避雷器选1.5kA。
即:油田配电线路选取标称电流为5kA.在确定避雷器的标称放电电流时,按照《交流无间隙金属氧化物避雷器》GBll032--2000附录K给出的各标称放电电流等级的避雷器每单位额定电压下典型的最大残压范围,用各设备额定雷电冲击电流的耐受电压值除以1.4得到允许的最大残压值,再除以相应电压等级下选定的避雷器的额定电压值得到一个比值(这个比值为允许的最大值),在附录K中,查出相应的额定电压和雷电冲击保护水平栏中对应的最相近的放电电流等级,也可得到选定的避雷器标称放电电流等级。

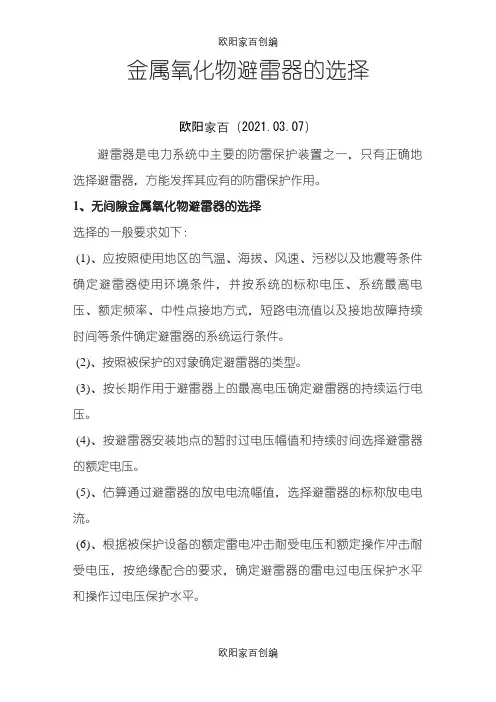

金属氧化物避雷器的选择欧阳家百(2021.03.07)避雷器是电力系统中主要的防雷保护装置之一,只有正确地选择避雷器,方能发挥其应有的防雷保护作用。
1、无间隙金属氧化物避雷器的选择选择的一般要求如下:(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件,并按系统的标称电压、系统最高电压、额定频率、中性点接地方式,短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。
(2)、按照被保护的对象确定避雷器的类型。
(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。
(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。
(5)、估算通过避雷器的放电电流幅值,选择避雷器的标称放电电流。
(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压,按绝缘配合的要求,确定避雷器的雷电过电压保护水平和操作过电压保护水平。
(7)、估算通过避雷器的冲击电流和能量,选择避雷器的试验电流幅值,线路放电耐受试验等级及能量吸收能力。
(8)、按避雷器安装处最大故障电流,选择避雷器的压力释放等级。
(9)、按避雷器安装处环境污染程度,选择避雷器瓷套的泄漏比距。
(10)、按避雷器安装的引线拉力、风速和地震等条件,选择它的机械强度。
(11)、当避雷器不满足绝缘配合要求时,可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。
2、主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器,其Uc可按不低于系统最高相电压选取。
在中性点非直接接地系统,如单相接地故障能在10s以内切除,其Uc仍可按不低于选取,但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上,因此Uc可按以下原则选取:10s及以内切除故障2h及以上切除故障3~10kV 1.0~1.1U L,35~66kV Uc≥U L至于10s~2h之间,可按2h以上选取,也可参照避雷器的工频电压耐受特性曲线选取。

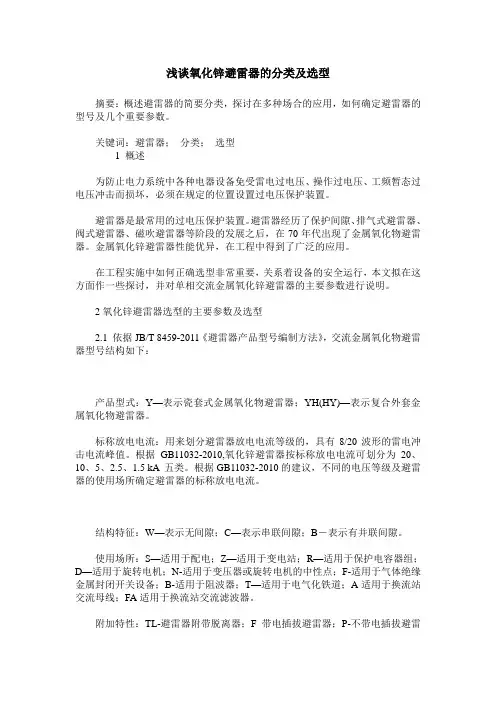

浅谈氧化锌避雷器的分类及选型摘要:概述避雷器的简要分类,探讨在多种场合的应用,如何确定避雷器的型号及几个重要参数。
关键词:避雷器;分类;选型1 概述为防止电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏,必须在规定的位置设置过电压保护装置。
避雷器是最常用的过电压保护装置。
避雷器经历了保护间隙、排气式避雷器、阀式避雷器、磁吹避雷器等阶段的发展之后,在70年代出现了金属氧化物避雷器。
金属氧化锌避雷器性能优异,在工程中得到了广泛的应用。
在工程实施中如何正确选型非常重要,关系着设备的安全运行,本文拟在这方面作一些探讨,并对单相交流金属氧化锌避雷器的主要参数进行说明。
2氧化锌避雷器选型的主要参数及选型2.1 依据JB/T 8459-2011《避雷器产品型号编制方法》,交流金属氧化物避雷器型号结构如下:产品型式:Y—表示瓷套式金属氧化物避雷器;YH(HY)—表示复合外套金属氧化物避雷器。
标称放电电流:用来划分避雷器放电电流等级的,具有8/20波形的雷电冲击电流峰值。
根据GB11032-2010,氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5 kA 五类。
根据GB11032-2010的建议,不同的电压等级及避雷器的使用场所确定避雷器的标称放电电流。
结构特征:W—表示无间隙;C—表示串联间隙;B-表示有并联间隙。
使用场所:S—适用于配电;Z—适用于变电站;R—适用于保护电容器组;D—适用于旋转电机;N-适用于变压器或旋转电机的中性点;F-适用于气体绝缘金属封闭开关设备;B-适用于阻波器;T—适用于电气化铁道;A适用于换流站交流母线;FA适用于换流站交流滤波器。
附加特性:TL-避雷器附带脱离器;F带电插拔避雷器;P-不带电插拔避雷器;W—重防污地区;G—高海拨地区;T—湿热带地区;YJ-液浸式。
2.2额定电压避雷器额定电压是施加到避雷器端子间的最大运行工频电压有效值,它是表明避雷器运行特性的一个重要参数,但它不等于系统标称电压。
3~220kV金属氧化物避雷器一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器,被广泛地用于发电、输变电、配电系统中,保护电气设备的绝缘免受过电压的损害。
有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果,它不仅具有瓷套式金属氧化物避雷器的优点,还具有电气绝缘性能好,介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。
二、使用条件a)适用于户内、外;b)环境温度-40℃~+40℃;c)海拔高度不超过3000m(瓷套式不超过1000m);d)电源频率不小于48Hz、不超过62 Hz;e)长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压;f)地震烈度8度及以下地区;g)最大风速不超过35m/s。
三、产品型号说明依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下:□□□□□—□/□□-□防污等级附加特性代号标称放电电流下残压避雷器额定电压设计序号(用阿拉伯数字表示)使用场所结构特征标称放电电流产品型式产品型式:Y—表示瓷套式金属氧化物避雷器YH(HY)—表示有机外套金属氧化物避雷器结构特征:W—表示无间隙C—表示串联间隙使用场所:S—表示配电型Z—表示电站型R—表示并联补偿电容器用D—表示电机用T—表示电气化铁道用X—表示线路型附加特性:W—表示防污型G—表示高原型TH—表示湿热带地区用DL—表示电缆型避雷器(优点:产品采用全密封结构,缩小相间距离,爬电距离大。
)防污等级:3-表示Ⅲ级防污四、选型用户可根据被保护对象选用不同型号的避雷器,对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
五、金属氧化物避雷器用途及主要参数1.配电型是用于保护相应电压等级的开关柜、变电压、箱式变、电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。
浅谈氧化锌避雷器的分类及选型摘要:概述避雷器的简要分类,探讨在多种场合的应用,如何确定避雷器的型号及几个重要参数。
关键词:避雷器;分类;选型1 概述为防止电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏,必须在规定的位置设置过电压保护装置。
避雷器是最常用的过电压保护装置。
避雷器经历了保护间隙、排气式避雷器、阀式避雷器、磁吹避雷器等阶段的发展之后,在70年代出现了金属氧化物避雷器。
金属氧化锌避雷器性能优异,在工程中得到了广泛的应用。
在工程实施中如何正确选型非常重要,关系着设备的安全运行,本文拟在这方面作一些探讨,并对单相交流金属氧化锌避雷器的主要参数进行说明。
2氧化锌避雷器选型的主要参数及选型2.1 依据JB/T 8459-2011《避雷器产品型号编制方法》,交流金属氧化物避雷器型号结构如下:产品型式:Y—表示瓷套式金属氧化物避雷器;YH(HY)—表示复合外套金属氧化物避雷器。
标称放电电流:用来划分避雷器放电电流等级的,具有8/20波形的雷电冲击电流峰值。
根据GB11032-2010,氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5 kA 五类。
根据GB11032-2010的建议,不同的电压等级及避雷器的使用场所确定避雷器的标称放电电流。
结构特征:W—表示无间隙;C—表示串联间隙;B-表示有并联间隙。
使用场所:S—适用于配电;Z—适用于变电站;R—适用于保护电容器组;D—适用于旋转电机;N-适用于变压器或旋转电机的中性点;F-适用于气体绝缘金属封闭开关设备;B-适用于阻波器;T—适用于电气化铁道;A适用于换流站交流母线;FA适用于换流站交流滤波器。
附加特性:TL-避雷器附带脱离器;F带电插拔避雷器;P-不带电插拔避雷器;W—重防污地区;G—高海拨地区;T—湿热带地区;YJ-液浸式。
2.2额定电压避雷器额定电压是施加到避雷器端子间的最大运行工频电压有效值,它是表明避雷器运行特性的一个重要参数,但它不等于系统标称电压。

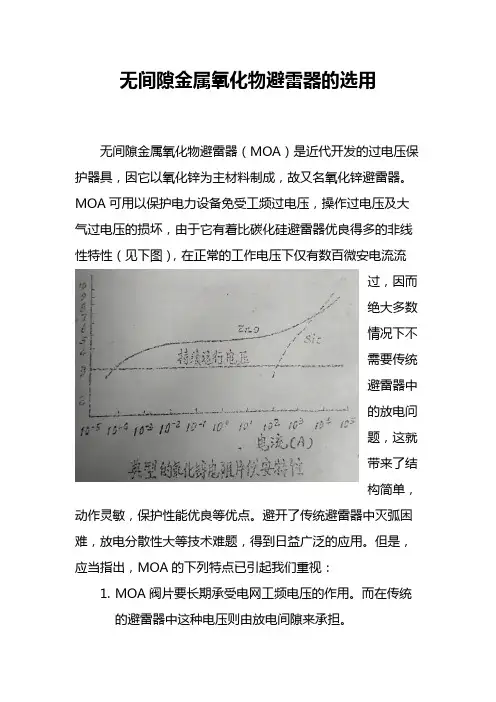

无间隙金属氧化物避雷器的选用无间隙金属氧化物避雷器(MOA)是近代开发的过电压保护器具,因它以氧化锌为主材料制成,故又名氧化锌避雷器。
MOA可用以保护电力设备免受工频过电压,操作过电压及大气过电压的损坏,由于它有着比碳化硅避雷器优良得多的非线性特性(见下图),在正常的工作电压下仅有数百微安电流流过,因而绝大多数情况下不需要传统避雷器中的放电问题,这就带来了结构简单,动作灵敏,保护性能优良等优点。
避开了传统避雷器中灭弧困难,放电分散性大等技术难题,得到日益广泛的应用。
但是,应当指出,MOA的下列特点已引起我们重视:1.MOA阀片要长期承受电网工频电压的作用。
而在传统的避雷器中这种电压则由放电间隙来承担。
2.MOA要承受时间长达几秒或零点几秒的工频暂态过电的作用。
在这种过电压下,MOA要通过电流及吸收较大能量。
传统的避雷器在这种情况下并不动作。
3.MOA要承受频繁出现的低幅值的雷电或操作过电压的作用,而传统的避雷器是躲开这些低幅值过电压而不动作的。
因而MOA动作次数要多得多。
为了适应这些运行上的特征,对MOA规定了一系列技术参数,主要有:1.持续运行电压。
是允许施加在避雷器两端子间的工频电压有效值,在此电压下,避雷器可长期持续地运行。
很明显,由于绝大多数MOA接在线与地之间,故持续运行电压应等于或大于系统的最大相电压。
相应地,在此电压下通过的电流称为持续电流。
通常,持续电流值均为数百微安。
2.额定电压。
是允许施加在避雷器两端子间的工频电压有效值,在此电压下,避雷器可有条件恰当地运行。
额定电压值的确定通常都考虑到长线电容效应,甩负荷,单相接地及其他故障所引起的系统电压暂时升高,因此,所谓“有条件恰当地运行”的意思就是避雷器在不超过由动作负载试验所规定的暂态过电压条件(幅值、持续时间)下允许运行。
3.工频参考电压。
是避雷器通过工频参考电流时测出的工频电压所谓工频参考电流,就是确定MOA特性的设计电流。
如所周知,每一有间隙的碳化硅避雷器都有一个设计续流,设计续流下碳化硅阀片的电压应等于或大于避雷器的灭弧电压(额定电压)。

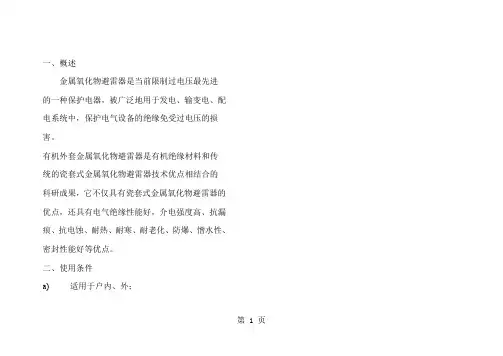

一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器,被广泛地用于发电、输变电、配电系统中,保护电气设备的绝缘免受过电压的损害。
有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果,它不仅具有瓷套式金属氧化物避雷器的优点,还具有电气绝缘性能好,介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。
二、使用条件a) 适用于户内、外;第 1 页b) 环境温度-40℃~+40℃;c) 海拔高度不超过3000m(瓷套式不超过1000m);d) 电源频率不小于48Hz、不超过62 Hz;e) 长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压;f) 地震烈度8度及以下地区;g) 最大风速不超过35m/s。
三、产品型号说明依据JB/T 8459《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下:第 2 页产品型式:Y—表示瓷套式金属氧化物避雷器YH(HY)—表示有机外套金属氧化物避雷器结构特征:W—表示无间隙C—表示串联间隙使用场所:S—表示配电型Z—表示电站型R—表示并联补偿电容器用D—表示电机用T—表示电气化铁道第 3 页用X—表示线路型附加特性:W—表示防污型G—表示高原型TH—表示湿热带地区用DL—表示电缆型避雷器(优点:产品采用全密封结构,爬电距离大,能适用于重污染场所)四、选型用户可根据被保护对象选用不同型号的避雷器,对使用场所的不同可选用防污型和高原型。
第 4 页配电型无间隙金属氧化物避雷器配电型是用于保护相应电压等级的开关柜、变电站、箱式变、电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。
第 5 页第 6 页第 7 页第 8 页第 9 页电站型无间隙金属氧化物避雷器电站型是用于保护发电厂、变电站中交流电气设备免受大气过电压和操作过电压的损坏。
第 10 页第 11 页第 12 页第 13 页第 14 页第 15 页第 16 页并联补偿电容器用无间隙金属氧化物避雷器电容器型是用于抑制真空开关或少油开关操作电容器组产生的过电压,保护电容器组免受操作过电压的损坏。
金属氧化物避雷器的选用在今天的城市电网中,避雷器已经成为了一个必须的设备,它可以有效地降低电气设备受到雷击的概率。
避雷器的种类也有很多,其中最常见的一种就是金属氧化物避雷器。
那么,在选择金属氧化物避雷器的时候,我们需要考虑哪些因素呢?一、工作电压在选购避雷器之前,首先需要准确了解受保护电气装置的工作电压大小。
因为不同实际工作电压的电气设备所需的避雷器也不同。
如果选用的避雷器工作电压不符合电气设备的需求,会导致保护效果不佳或者无法达到保护效果。
二、放电电流金属氧化物避雷器的放电电流也是一个重要的选择因素。
一般来说,较大的放电电流可以对相同等级的雷电波进行更好的保护。
然而,如果放电电流过大,可能会损坏电气设备。
因此,在选择避雷器的时候,要根据受保护设备的额定电流和工作条件来决定选择什么样的金属氧化物避雷器。
三、保护等级保护等级是评价一个避雷器其保护能力的重要指标,也是选择避雷器的关键因素之一。
不同的受保护电气设备,要求的保护等级也是不同的。
一般来说,城市电网中的电气设备对于雷电压力的需求较高,因此应选择较高等级的金属氧化物避雷器。
四、浪涌容量浪涌容量是指避雷器在防止浪涌时能够吸收的最大能量,因此也是选择避雷器的重要指标。
在面对雷击过程中电气设备浪涌电流的保护问题时,浪涌容量大的金属氧化物避雷器能够更有效地保护电气设备。
五、外观尺寸和重量在选择金属氧化物避雷器时,外观尺寸和重量也是需要考虑的因素。
如果选用的避雷器过大,会占用过多空间,造成场所的不便。
而如果过于重量,更会在安装时增加施工难度。
因此,应选择外观小巧、重量轻的避雷器,以便于施工和后期维护。
六、价格在选择金属氧化物避雷器时,价格也是一个重要的考虑因素。
一般来说,较昂贵的避雷器更具有更好的性能,但在实际选择时还应该根据实际情况和需要选择合适的价格。
不能只以价格作为主要选择标准,忽略了其他更为重要的因素。
综上所述,选择合适的金属氧化物避雷器需要综合考虑多个因素,比如工作电压、放电电流、保护等级、浪涌容量、外观尺寸和重量等等。
正确选择安装金属氧化物避雷器、10kV配电网中的金属氧化物避雷器避雷器的主要作用是保护电气设备免受雷电侵入波过电压和操作过电压对其设备的绝缘损坏。
2、安装使用与维修应注意的事项(1)安装前应校对铭牌,避雷器的系统额定电压应与安装点的系统电压符合;(2)避雷器固定在支架上,其上端子与高压线相联结,下端子要可靠接地;(3)不能将避雷器作为承力支持绝缘子使用,应尽量靠近被保护设备安装,以减小距离对保护效果的影响;(4)终端避雷器宜安装在跌落式熔断器之后,以利于开断时对它也起保护作用,变压器低压侧应装低压避雷器,以防止正反变换引起的过电压损坏变压器;(5)使用避雷器应注意使用地点的环境温度,金属氧化物避雷器不适合安装在有振动或严重污秽的地方及有严重腐蚀气体的场所;(6)合成金属氧化物避雷器投入运行前和每运行满两年后,都应做预防性试验;(7)金属氧化物避雷器采用黄铜双层底盖密封,投入运行后,每隔5年应进行预防性试验,测量泄漏电流时,在避雷器两侧应施加10kV 直流电压(交流脉动不大于1.5%),要求泄漏电流符合其产品规定值;(8)避雷器接地应符合接地规程要求。
3、避雷器在选型上应注意的问题首先在选择上应注意使用场所,场所不同,避雷器的型号也不同。
配电型:保护相应电压等级的开关柜、变压器、箱式变、电缆头等有关配电设备免受大气和操作过电压损坏,宜选择HY5WS金属氧化物避雷器。
电站型:保护发电厂、变电所中交流电器设备免受大气过电压和操作过电压的损坏,可选择HY5WZ或Y5WZ型;电机型:限制真空断路器或少油断路器投切旋转电机时产生的过电压,保护旋转电机免受操作过电压的损坏,可选择HY2.5WD或Y2.5WD 型;电容器型:抑制真空断路器或少油断路器操作电容器组产生的过电压,保护电容器组免受操作过电压的损坏,可选HY5WR型。
4、结束语总之,在使用避雷器上应选择正规厂家产品,认真了解其性能、用途,并严格依据有关电气安装规程要求进行安装。
氧化锌避雷器的简明选型第一步、电压等级。
国内型:依据系统标称电压和中性点接地方式确定。
出口型:每3kV一个电压等级,按设备绝缘配合要求选用。
第二步、结构特征。
无间隙型:常规使用,各种用途下均有对应的无间隙型号产品。
有间隙型:仅使用在需要加强保护的地方。
(例如线路保护)第三步、保护对象。
S型、Z型用于常规电器。
性能上Z型好,标称电流大的好。
D型保护电机。
标称电流5的是发电机专用,性能比2.5的高很多。
R型保护电容,依据电容器功率和接法换算通流容量进行选配。
中性点型分电机和变压器两种,都根据中性点接地方式选配。
其它型号中,X、T型为常规结构,仅需特殊设计参数和接线方式;F、L型不是常规结构,不能用常规结构避雷器替代。
第四步、使用场所。
常规避雷器都是户内外通用的,伞型设计符合规范的产品,应该都可以满足Ⅲ级和Ⅲ级以下防污。
污秽等级超过Ⅲ级,需要使用防污型产品并测算爬距。
海拔超过2000m,需要计算加强绝缘比例,使用高原型产品。
其它选型事项。
※磁吹阀式碳化硅避雷器(FCD)与无间隙氧化锌避雷器性能差不多,比有间隙氧化锌避雷器差一些。
其它F型避雷器(FZ、FS等)性能明显差很多。
※瓷套避雷器优缺点。
优点:耐用,无重大事故理论上可以使用50年。
缺点:庞大笨重不利安装,搬运时易破碎、使用时易爆炸伤人和设备。
※硅橡胶避雷器优缺点。
优点:绝缘性高,散热好,利于小型化、成套化电器使用。
缺点:外套存在寿命问题,使用达到一定年限后橡胶老化。
氧化锌避雷器采购中困扰最多的几个问题避雷器是整个电力系统绝缘配合的基础设备。
直白的说:设计单位须依据避雷器性能,确定系统所有高压电器设备的耐压能力。
所以其性能选择具有重大意义。
下面对氧化锌避雷器选购中出现困扰最多的几个结构、型号和参数问题做简单说明。
一、YH还是HY的问题。
首先要知道,Y和H是什么意思。
Y表示“金属氧化物”,即我们通常所说的氧化锌避雷器;H表示“复合外套”,即我们通常所说的硅橡胶避雷器。
有机复合外套金属氧化物避雷器及主要技术参数有机复合外套金属氧化物避雷器是将金属氧化物避雷器和有机复合绝缘材料的优异特性集于一体,可以延缓冲击力,具有良好的防爆性能。
用于保护6KV 、10KV 、110KV 电力系统电站及配电设备免受过电压危害的一种保护设备。
其主要技术参数列表如下:表一 配电型HY 5WS 系列产 品 型 号避雷器额定电压系统额定电压 持续运行电压直流参考 电压U1mA 不小于 8/20us 标称电流 下残压 方波通流容量2ms 18次 4/10us 冲击电流容量2次 0.75U1mA 下泄漏 电 流 不大于 爬电 比距高度 H KV(有效值)KV KV(峰值)A KA uA mm/KV mm HY 5WS-7.6/30 7.6 6 4 15 30 100 40 50 26 192 HY 5WS-10/30 10 6 8 15 30 100 40 50 26 192 HY 5WS-12.7/50 12.7 10 6.6 25 50 100 40 50 27 257 HY 5WS-16.7/50 16.7 10 13.6 25 50 100 40 50 27 257 HY 5WS-17/50 17 10 13.6 25 50 100 40 50 27 257 HY 5WS-17/50Q171013.62550100405027 303表二 电站型HY 5WZ 系列产 品 型 号避雷器额定电压系统额定电压 持续运行电压直流参考 电压U1mA 不小于 8/20us 标称电流 下残压 方波通流容量2ms 18次 4/10us 冲击电流容量2次 0.75U1mA 下泄漏 电 流 不大于 爬电 比距高 度 H KV(有效值)KV KV(峰值)A KA uA mm/KV mm HY 5WZ-7.6/27 7.6 6 4 14.5 27 200 40 50 27 192 HY 5WZ-10/27 10 6 8 14.5 27 200 40 50 27 192 HY 5WZ-12.7/45 12.7 10 6.6 24 45 200 40 50 27 257 HY 5WZ-13.5/31 13.5 10 10.5 18.7 31 200 40 50 27 257 HY 5WZ-17/45 17 10 13.6 24 45 200 40 50 27 257 HY 5WZ-17/45Q 17 10 13.6 24 45 200 40 50 27 303 HY 5WZ-42/134 42 35 23.4 73 134 200,400 65 50 25 520 530 570 580 HY 5WZ-51/134 51 35 40.8 73 134 200,400 65 50 25 HY 5WZ-54/134 54 35 40.8 73 134 200,400 65 50 25 HY 5WZ-52.7/134 52.7 35 40.8 73 134 200,400 65 50 25 HY 10W-100/260 100 110 78 145 260 600,800 100 50 24 1280 HY 10W-102/266 102 110 79.6 148 266 600,800 100 50 25 1280 HY 10W-108/28110811084 157281600,8001005024 1280表三 线路用HY 5W 、HY 5WX 系列产 品 型 号避雷器额定电压系统额定电压 持续运行电压直流参考 电压U1mA 不小于 8/20us 标称电流 下残压 方波通流容量2ms 18次 4/10us 冲击电流容量2次 0.75U1mA 下泄漏 电 流 不大于 爬电 比距高度 HKV(有效值)KV KV(峰值) A KA uA mm/KV mm HY 5WX-51/134 51 35 40.8 73 134 400 65 50 25 520 530 570 580 HY 5WX-54/142 54 35 43.2 77 142 400 65 50 25 HY 5WX-54/150 54 35 43.2 80 150 400 65 50 25 HY 5CX-42/120 42 35 65 70 120 400 65 50 25 HY 10W-100/260 100 110 78 145 260 600,800 100 50 24 1280 HY 10W-102/266 102 110 79.6 148 266 600,800 100 50 25 1280 HY 10W-108/28110811084 157281600,80010050241280表四 电容器型HY 5WR 系列技术参数产 品 型 号避雷器额定电压系统额定电压 持续运行电压直流参考 电压U1mA 不小于 8/20us 标称电流 下残压 方波通流容量2ms 18次 4/10us 冲击电流容量2次 0.75U1mA 下泄漏 电 流 不大于 爬电 比距高 度 H KV(有效值)KV KV(峰值)A KA uA mm/KV mm HY 5WR-7.6/27 7.6 6 4 14.4 27 400 65 50 27 192 HY 5WR-10/27 10 6 8 14.4 27 400 65 50 27 184 HY 5WR-12.7/45 12.7 10 6.6 24 45 400 65 50 27 257 HY 5WR-17/45 17 10 13.6 24 45 400 65 50 27 257HY 5WR-34/120 34 35 19 51 120 400 65 50 25 520 530 570 580HY 5WR-42/134 42 35 23.4 73 134 400 65 50 25 HY 5WR-51/134 51 35 40.8 73 134 400 65 50 25 HY 5WR-54/134 54 35 40.8 73 134 400 65 50 25 HY 5WR-52.7/134 52.7 35 40.8 73 134 400 65 50 25 HY 5WR-84/221 84 66 67.2 121 221 400,600 65 50 25 1078 HY 5WR-90/236906672.5 130236400,6006550251078表五旋转电机型HY5W 、HY2.5W 、HY1.5W系列技术参数类别产品型号避雷器额定电压电机额定电压持续运行电压直流参考电压U1mA不小于8/20us标称电流下残压方波通流容量2ms18次4/10us冲击电流容量2次0.75U1mA下泄漏电流不大于爬电比距高度H KV(有效值) KV KV(峰值) A KA uA mm/KV mm发电机HY5W-4/9.5 4 3.15 3.2 5.7 9.5 400 40 50 30 184 HY5W-8/18.7 8 6.3 6.3 11.2 18.7 400 40 50 27 184 HY5W-13.5/31 13.5 10.5 10.5 18.6 31 400 40 50 27 184 HY5W-17.5/40 17.5 13.8 13.8 24.4 40 400 40 50 27 257 HY5W-20/45 20 15.75 15.0 28.0 45 400 40 50 27 257 HY5W-23/51 23 18.0 18.0 31.9 51 400 40 50 27 257 HY5W-25/56.2 25 20.0 20.0 35.4 56.2 400 40 50 27 257电动机HY2.5W-4/9.5 4 3.2 3.2 5.7 9.5 200 40 50 30 184 HY2.5W-8/18.7 8 6.3 6.3 11.2 18.7 200 40 50 30 184 HY2.5W-13.5/31 13.5 10.5 10.5 18.6 31 200 40 50 30 184电机中性点HY1.5W-2.4/6 2.4 3.2 1.9 3.4 6 200 40 50 32 184 HY1.5W-4.8/12 4.8 6.3 3.8 6.8 12 200 40 50 28 184 HY1.5W-8/19 8 10.5 6.4 11.4 19 200 40 50 27 184 HY1.5W-10.5/23 10.5 13.8 8.4 14.9 23 200 40 50 27 184 HY1.5W-12/26 12 15.75 9.6 17.0 26 200 40 50 27 184 HY1.5W-13.7/29.2 13.7 18.0 11.0 19.5 29.2 200 40 50 27 257 HY1.5W-15.2/31.7 15.2 20.0 12.2 21.6 31.7 200 40 50 27 257表六变压器中性点型HY1.5W系列产品型号避雷器额定电压系统额定电压持续运行电压直流参考电压U1mA不小于8/20us标称电流下残压方波通流容量2ms18次4/10us冲击电流容量2次0.75U1mA下泄漏电流不大于爬电比距高度H KV(有效值) KV KV(峰值) A KA uA mm/KV mmHY1.5W-60/144 63 110 48 85 144 400 65 50 25 830 HY1.5W-72/186 72 110 58 103 186 400 65 50 25 830 HY1.5W-144/320 144 220 116 205 320 400,600 65 50 25 16206KV有机复合外套金属氧化物避雷器10KV有机复合外套金属氧化物避雷器35KV有机复合外套金属氧化物避雷器110KV有机复合外套金属氧化物避雷器。
各种型号的金属氧化物避雷器金属氧化物避雷器型号说明:一、有机复合外套无间隙氧化物避雷器有机复合外套无间隙氧化物避雷器采用通流能力较强的氧化锌非线性电阻片叠加组装,密封于外套腔内,无任何放电间隙。
在正常持续运行电压状态下,避雷器不动作,呈高阻状态。
当大气过电压或操作过电压的幅值超过一定范围时,避雷器导通。
由于氧化锌电阻片优良的非线性伏安特性,导通后其两端的残压被抑制在被保护设备的绝缘安全值以下,从而使电气设备受到保护。
氧化锌电阻片通流容量大,保护残压低,电压响应迅速,是近十余年兴起的高性能新型限压元件。
优点:有机复合外套是我国硅橡胶复合绝缘子技术在避雷器外套上的应用。
由于采用硅橡胶外套,从根本上消除了瓷套式避雷器可能存在的外瓷套爆裂现象,并提高了防潮、耐污、抗老化、散热等性能,同时体积小重量轻,免于维修。
因此,该产品聚集了有机外套和氧化锌电阻片的全部优点,是新型的过电压保护电器。
二、带脱离装置的复合外套无间隙氧化锌避雷器脱离装置是避雷器本体所带的一种自我保护装置,通常接在避雷器的底部,避雷器通过其接地。
当避雷器在系统雷击或操作过电压下泄放能量,外界电动力、机械力及环境温度变化等综合作用时,脱离器不会动作,即避雷器正常工作时,脱离装置不影响其工作。
当避雷器自动运行的稳定性受到损坏,或避雷器已经损坏时,脱离器迅速工作,将避雷接地线断开,避雷器电位悬空,退出运行。
优点:安秒特性稳定、反应快、灭弧效果好、分断能力强、工作可靠性高、体积小、密封性好、为故障避雷器提供了明显标记、便于迅速发现故障点并及时维修。
三、金属氧化物避雷器外形尺寸避雷器型号D(mm)h(mm)H(mm)伞数重量(kg)YH5WS1-17/50 90 190 260 5YH5WZ1-17/45 92 190 260 5避雷器型号D(mm)h(mm)H(mm)伞数重量(kg)YH5WS1-17/50L 90 210 286 6YH5WZ1-17/45L 92 220 296 6交流无间隙金属氧化物避雷器技术性能指标典型的电站型和配电型避雷器电气特性GB11032产品型号系统额定电压kv(有效值)避雷器额定电压kv(有效值)避雷器持续运行电压kv(有效值)陡波冲击电流下残压kv(峰值)雷电冲击电流下残压kv(峰值)操作冲击电流下残压kv(峰值)4/10us大电流冲击耐受kv(峰值)直流1mA电压kv不小于2ms方波电流峰值A不小于YH5WS-5/15 3 5 65 75(150) YH5WS-10/30 6 10 8 30 65 15 75(150) YH5WS-17/50 10 17 50 65 25(26) 75(150) YH5WS-17/50L 10 17 50 65 25(26) 75(150) Y5WS-17/50 10 17 50 65 25(26) 75(150) YH5WZ-5/ 3 5 65 150(200) YH5WZ-10/27 6 10 8 31 27 65 150(200) YH5WZ-17/45 10 17 45 65 24 150(200) YH5WZ-51/134 35 51 154 134 114 100 73(76) 400(600) 注:括号内为企业内控参数,下同。
告诉你金属氧化物避雷器怎么选择
金属氧化物避雷器的选择是电力系统主要的防雷装置之一。
只有正确选择避雷器,才能发挥其应有的防雷作用。
(一)无隙金属氧化物避雷器选型的一般要求如下:
1.根据使用区域的气温、海拔、风速、污染、地震等条件,以及额定电压、最高电压,确定金属氧化物避雷器的环境条件,系统的额定频率和中性点应连接短路电流值和接地故障持续时间决定避雷器的系统运行条件。
2.根据保护对象确定避雷器的类型。
3.根据长期作用在避雷器上的最高电压,确定避雷器的连续工作电压。
4.根据避雷器安装现场临时过电压的幅值和持续时间,选择避雷器的额定电压。
5.估算避雷器的放电电流幅值,选择避雷器的标称放电电流。
6. 根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压,按绝对配合的要求确定避雷器的雷电过电压保护等级和操作过电压保护等级。
7.估算避雷器的冲击电流和能量,选择避雷器的试验电流幅值、线路放电耐受试验水平和能量吸收能力。
8.根据避雷器安装位置的最大故障电流选择避雷器的泄压等级。
9.根据避雷器安装地点的环境污染程度,选择避雷器瓷套的泄漏比距离。
10.避雷器的机械强度应根据导线张力、风速、地震等条件选择。
11.当避雷器不能满足绝缘配合要求时,可采取适当降低其额定电压或额定放电电流水平或提高被保护设备的绝缘水平等补救措施。
(2)主要特性参数选择(1),连续工作电压Uc
对于中性点直接接地系统的相间无间隙MOA,UC可选择不低于系统最高相电压。
在中性点间接接地系统中,如果单相接地故障能在10s内排除,其UC仍可以按不小于选择,但由于我国大多数中性点间接接地系统允许带接地故障运行2小时以上,所以UC可按以下选择原则:105内切除故障u.2u1/52h及以上,切除故障3~10kV 1.0~1.1L,35~66kV ueul,时间10s~2H,可选择2H以上,也可根据避雷器工频耐压特性曲线。
(3)。
额定电压ur ur是指避雷器两端最大允许工频电压的有效值。
在60℃注入规定的能量后能承受额定电压ur 10s,在UC下能承受30min,以保持热稳定性。
(4)临时过电压ur临时过电压UT是确定避雷器额定电压的依据。
在选择ur时,主要考虑了单相接地、甩负荷和长线路电容效应引起的工频电压升高。
可根据以下条件选择振幅。
①中性点间接接地系统:3~10kV ur=1.1um 35~66kV,ur=um②中性点直接接地系统:110~220kV U4=140A/5线侧u,=14ua/5。
