水利工程制图试卷 (12页)

水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.图框线用下面哪种线型绘制（）。

A. 粗实线B.细实线C. 点画线D. 虚线2.用1:500的比例画图，物体上1米长的线段应画（）A. 500mmB. 5mmC. 2mmD. 10mm3.制图国家标准规定，汉字字宽是字高h的（）倍。

A.2B.3C.0.667D.0.74.标注（）尺寸时，应在尺寸数字前加注直径符号“φ”。

A.圆的半径B.圆的直径C.圆球的半径D.圆球的直径5.关于图样的尺寸标注，以下做法错误的是（）。

A. 尺寸线必须单独画出，不能用轮廓线、中心线等代替B. 轮廓线、中心线不能作为尺寸界线C. 标注圆弧半径、直径、角度、弧长时，尺寸起止符一律采用箭头D. 尺寸数字不可被任何图线或符号所通过，无法避免时必须将其他图线或符号断开6.在绘制三视图时，物体的宽度规定为（）。

A.X轴方向的尺寸B.Y轴方向的尺寸C.Z轴方向的尺寸D.都不正确7.当直线垂直于V面时，则其在H面上的投影是（）。

A.一个点B.缩短的直线C.实长直线D.倾斜直线8.正视图和左视图的投影规律是（）。

A.长对正B.高平齐C.宽相等D.都不正确9.左视图反应物体的（）位置。

A.左右上下B.前后上下C.前后左右D.都不是10.当平面在V面上的投影为一条直线时，则平面与H面的位置关系是（）。

A.平行B.倾斜C.垂直D.平行或倾斜11.透视投影图是根据（）绘制的。

A.斜投影法B.平行投影法C.中心投影法D.正投影法12.能够真实的表达空间物体的形状和大小，且度量性比较好、作图比较简便的是（）。

A.透视图B.正投影图C.轴测图D.立体图13.当一个矩形平面在V面上的投影为一个缩小的矩形时，则矩形平面与V面的位置关系是（）。

A.平行B.垂直C.倾斜D.以上都不是14.轴测投影采用的是（）方法。

A.中心投影B.正投影C.斜投影D.平行投影15.Q平面于投影面，在该正立投影面上的投影具有积聚性。

水利工程制图实训复习题1一、填空（每空2分，共60 分）1、若用1：20的比例画一张长为250cm的线段，则图上长度为mm。

2、7号字的高是mm。

3、计算机绘图系统中的图形设备包括、、、、、、、等，图形处理的软件有、和。

4、绘图程序设计一般可按顺序进行，即————、——。

5、渐变面是。

6、投影面平行面可分为、、三类。

7、扭面是。

8、半剖面图中视图部分与剖面图部分一般以线为分界线。

9、绘制水利工程图样时，应首先考虑便于读图，根据建筑物的结构特点，选用适当的表达方法，基本视图有平面图、剖视图、、、和，在绘制及时，按规定，图样中一般应使水流方向为或。

是将建筑物的部分结构用大于原图所采用的比例画出的图形。

二、作图题（共10 分）已知物体的两视图，补画第三视图及其正等测图三、作图题（共10分）补全下面剖面图中漏画的线条1、2、四、作图题（共10 分）已知两视图，补画第三视图1、2、五、简答题（共10 分）枢纽布置图的内容？参考答案一、填空1、1252、73、光笔鼠标操纵杆跟踪球图形输入板绘图机打印机基本图形软件功能图形软件应用图形软件4、给定图形图形数学处理编制计算与绘图程序上机调试修改5、圆形断面到方形断面的过渡段6、正平面水平面侧平面7、矩形断面到梯形断面的过渡段8、细点划线（对称线）9、立面图剖面图详图平面图剖视图自上而下从左到右详图二、三、四、1、2、五、1、枢纽所在地的地形、河流、水流方向和地理方位。

2、枢纽中建筑物的平面形状及各建筑物之间的位置关系。

3、建筑物与地面相交情况及填控方坡边线。

4、建筑物的主要高程及其它主要尺寸。

水利工程制图A 卷答案
二．填空题点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。

2.三投影面体系中直线与投影面的相对位置有一般位置直线、投影面平行线和_投影面垂直线。

4．空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

5．水利工程的兴建包括：勘测、规划、设计、施工、验收，等五部分。

三、根据图形要求判断填空
1．通过作图可知：左边两条平行直线可确定一平面，右边的平行线没有过该平面上的某一点，所以三条平行线不在同一平面。

2．（2）
3．不平行平行
四、做图题
2、（6点，共10分）
'')
''
3、（一条弧线，共10分）
4、（四棱台，共10分）。

装。

订。

线。

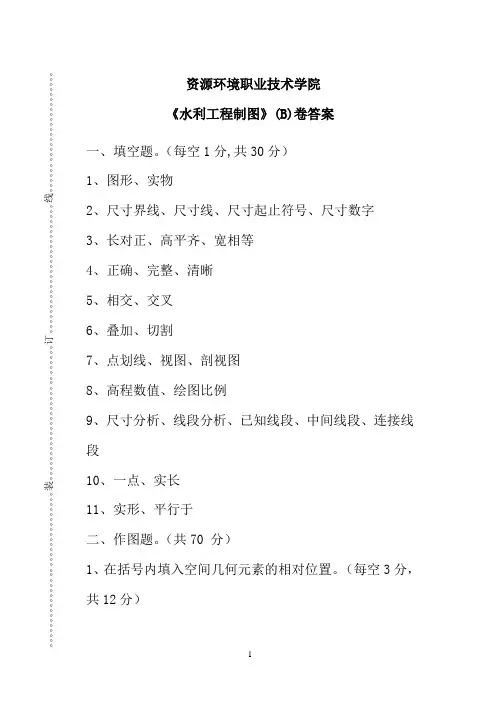

资源环境职业技术学院 《水利工程制图》(B)卷答案
一、填空题。

（每空1分,共30分） 1、图形、实物
2、尺寸界线、尺寸线、尺寸起止符号、尺寸数字
3、长对正、高平齐、宽相等
4、正确、完整、清晰
5、相交、交叉
6、叠加、切割
7、点划线、视图、剖视图 8、高程数值、绘图比例
9、尺寸分析、线段分析、已知线段、中间线段、连接线段
10、一点、实长 11、实形、平行于 二、作图题。

（共70 分）
1、在括号内填入空间几何元素的相对位置。

（每空3分，共12分）
2、（6点，共12分）
'')
'' 3、相贯线。

（10分）
4、补全漏线。

（8分）
5、画断面图。

（8分）
6、已知平面的两面投影，完成其第三面投影。

（10分）
H
Y x
c"
b"
a"
c'
b'
a'
z
Yw
a
b
c
7、求作坡脚线和坡面交线。

（10分）。

水利工程制图试卷1.下列铅笔中，铅芯最软且色最浓的是( )。

[单选题] *A.B铅笔B. 2B铅笔C. 3B铅笔D. 4B铅笔(正确答案)2. A3图纸的大小是( )。

[单选题] *A.297×420(正确答案)B.420×594C.841×1189D.210×2973.下列比例尺中，属于放大比例的是( )。

[单选题] *A.1：10B.1：100C.1000：1(正确答案)D.1：10004.不可见轮廓线一般用( )表示。

[单选题] *A.虚线(正确答案)B.点画线C.实线D.细实线5.若粗线为2mm，则细线为( )。

[单选题] *A.2mmB.1mmC.0.5mm(正确答案)D.0.25mm6.三视图采用的投影方法是( )。

[单选题] *A.单面正投影法B.多面正投影法(正确答案)C.斜投影法D.中心投影法7.三视图中，宽相等是指( )两个视图的关系。

[单选题] *A.俯视图和左视图(正确答案)B.左视图和主视图C.主视图和俯视图D.任意两视图8.斜二测的轴间角是( )。

[单选题] *A.都是90°B.都是120°C.90°，135°，135°(正确答案)D.90°，90°，135°9.点到V面的距离为( )的坐标。

[单选题] *A.X轴B.Y轴(正确答案)C.Z轴D.不确定10.下列几何体三视图包含两个梯形的为( )。

[单选题] *A.圆柱B.四棱柱C.圆台(正确答案)D.以上都有1、比例尺只能缩小物体使其体现在图纸上 [判断题] *对错(正确答案)2、标题栏一般位于图纸左下角 [判断题] *对错(正确答案)3、剖面符号一般为45° [判断题] *对(正确答案)错4、当直线、平面和投影面垂直时，在该投影面上体现真实性 [判断题] *对错(正确答案)5、中心投影法可以体现物体的实形和实长 [判断题] *对错(正确答案)6、俯视图体现物体的长和宽 [判断题] *对(正确答案)错7、棱锥的视图中有两个梯形 [判断题] *对错(正确答案)8、直径为100mm的圆，半径为50mm [判断题] *对(正确答案)错9、正等测的三个轴间角都为120° [判断题] *对(正确答案)错10、空间点A到H面的距离为20，其Z轴坐标即为20。

水利工程制图与应用赛项模块一:水利工程识图一、 单项选择题（每题1分，共60分）1.制图标准规定了图纸幅面的大小，基本幅面有 A0、A1、A2、A3 和 A4，以下描述正确 的是（ ）。

A.A0 图幅最小，A4 图幅最大，A4 是 A0 的 4 倍B.A4 图幅最小，A0 图幅最大，A0 是 A4 的 4 倍C.A3 图幅大小是 A4 图幅的 3 倍D.A3 图幅尺寸是 297×420，A4 图幅尺寸是 210×2972.关于图样的尺寸标注，以下做法错误的是（ ）。

6.图形比例为 1:10，线性尺寸数字 200 的含义说法错误的是（ A.尺寸线必须单独画出，不能用轮廓线、中心线等代替B.轮廓线、中心线不能作为尺寸界线C.标注圆弧半径、直径、角度、弧长时，尺寸起止符一律采用箭头D.尺寸数字不可被任何图线或符号所通过，无法避免时必须将其他图线或符号断开3.制图标准规定，尺寸起止符号必须采用箭头的是（）。

A.直径B. 半径C. 角度D. 以上都对4.制图标准规定，尺寸界线（）。

A.可以用轮廓线代替B. 可以用轴线代替C.可以用圆周线代替D. 以上说法都正确5.物体实际尺寸是100，按比例1:2 绘制图形，（）。

A.图形的对应长度为50B.图形的对应长度为200 C. 按图样实际尺寸标注D.图形按比例缩放后的尺寸标注）。

A.物体的实际尺寸是 200B.图形的线段长度是 200C.图形的线段长度是物体的 1/10D. 图形的线段长度是 207.A2 图幅中的 e 值是（）mm 。

A.10B.5C.20D.258.制图标准规定，水平尺寸线上的尺寸数字字头方向是（ ）。

A.向上B. 向左C. 保持字头向上的趋势D. 任意9.标注角度尺寸时，尺寸数字一律水平写，尺寸界线沿径向引出，( )画成圆弧，圆心是角的顶点。

A.尺寸线 B.尺寸界线 C.尺寸线及其终端D.尺寸数字 10.A2 图幅中的 a 值是（ ）mm 。

第六单元组合体1. 画组合体视图应先进行A尺寸分析B线型分析C视图选择D形体分析2. 识读三视图首先使用的读图方法是A线面分析法B形体分析法C线型分析法D综合分析法3. 识读组合体视图中形体较复杂的细部结构应进行A形体分析B线面分析C投影分析D尺寸分析4. 选择组合体主视图的投影方向应A尽可能多的反映组合体的形状特征及各组成部分的相对位置B使它的长方向平行于正投影面C 使其它视图呈现的虚线最少D前三条都要考虑5. 柱体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸6. 台体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸7. 切割体需要标注的尺寸是A原体尺寸和截平面的形状尺寸B原体尺寸和截平面的位置尺寸C原体尺寸和截平面的形状与位置尺寸D所有线的定形尺寸及定位尺寸8. 大半圆柱直径尺寸数字前应标注的符号是A ϕB RC SϕD SR9. 大半圆柱应标注的尺寸是A 2个B 3个C 4个D 5个10. L形应标注的尺寸是A 4个B 5个C 6个D 7个第七单元轴测图（单选题）1. 获得正轴测图的投影方法是A 中心投影法B 正投影法C 斜投影法D 平行投影法2. 斜二等轴测图的轴间角是A都是90° B 都是120° C 90°,135°，135° D 90°,90°，135°3. 斜二等轴测图的轴向伸缩系数是A p=q=r=1B p=q=r=0.82C p=r=1,q=0.5D p=q=1,r=0.54. 形体只在正平面上有圆、半圆、圆角时，作图简单的轴测图是A 正等侧B 斜二测C 正二测D 前三者都一样5. 平行于正面的正方形，对角线平行于X轴、Z轴，它的正等轴测图是A 菱形B 正方形C 多边形D 长方形6. 轴测图具有的基本特性是A 平行性，可量性B 平行性，收缩性C 可量性，积聚性D可量性，收缩性7. 画正等测图一般采用的轴向伸缩系数是A p=q=r=0.82B p=q=r=1C p=r=q=1.22D p=q=1,r=0.58. 画侧平面圆的正等测图应选用的轴测轴是A X、Y轴B X、Z轴C Y、Z轴D 任意两轴第八单元视图、剖视图、断面图（单选题）1. 六个基本视图的名称A 标注后视图B只标注右视图C都不标注D不标注主视图2. 向视图的名称A 可标注B 必须标注C 不能标注D 可不标注3. 基本视图的方位与空间相反的视图是A 主视图B 后视图C 俯视图D 仰视图4. 画局部视图时，应在基本视图上标注出A 投射方向B 名称C 投射方向和相应字母D 不标注5. 斜视图是向A 不平行与任何基本投影面的辅助平面投影B 基本投影面投影C水平投影面投影D正投影面投影6. 局部视图与斜视图的实质区别是A 投影部位不同B 投影面不同C 投影方法不同D画法不同7. 假想用正平面剖切面将物体剖开，移去物体前面的部分，将剩余部分向投影面投射，并画出断面符号的图形是A 左视图B 主视图C 剖视图D 断面图8. 选择全剖视图的条件是A 外形简单内部复杂的物体B 非对称物体C 外形复杂内部简单的物体D 对称物体9. 若主视图作剖视，应该在哪个视图上标注剖切位置和投影方向A 主视图B 俯视图或左视图C 后视图D 任意视图10. 同一物体各图形中的剖面符号A 间距可不一致B 无要求C 必须方向一致D 方向必须一致并要间隔相同11. 半剖视图中视图部分与剖视部分的分界线是A 点画线B 波浪线C 粗实线D 虚线12. 阶梯剖视图所用的剖切平面是A 一个剖切平面B 两个相交的剖切平面C 两个剖切平面D 几个平行的剖切平面13. 移出断面图在下列哪种情况下要全标注A 按投影关系配置的断面B 放在任意位置的对称断面C 配置在剖切位置延长线上的断面D 不按投影关系配置也不配置在剖切位置延长线上的不对称断面14. 重合断面图应画在A 视图的轮廓线以外B 剖切位置线的延长线上C 视图轮廓线以内D 按投影关系配置第九单元标高投影（单选题）1.标高投影是A 多面投影B 单面正投影C 平行投影D 中心投影2. 标高投影图的要素不包括A 水平投影B 绘图比例C 高程数值D 高差数值3. 水工图中的绝对高程所用的基准面是A 黄海平均海平面B 东海平均海平面C 建筑物开挖面D自然地面4. 建筑物上相邻两面交线上的点是A 不同高程等高线的交点B 等高线与坡度线的交点C 同高程等高线的交点D 坡度线上的点5. 已知直线上两点的高差是3，两点间的水平投影长度是9，该直线的平距为A 1/3B 3C 9D 1/96. 平面上的示坡线A 与等高线平行B 是一般直线C是正平线 D 与等高线垂直7. 平面的坡度是指平面上A 任意直线的坡度B 边界线的坡度C 坡度线的坡度D 最小坡度8. 在标高投影中，两坡面坡度的箭头方向一致且互相平行，但坡度值不同，两坡面的交线A 是一条一般位置直线B 是一条等高线C 与坡度线平行D 没有交线9. 正圆锥面上等高线与素线的相对位置关系是A 平行B 相交C 交叉D 垂直相交第十单元水工建筑物中常见的曲面（单项选择题）1. 柱面和锥面是以A 正截面（垂直于轴线的截面）的形状命名B底面与轴线的相对位置命名C截面的形状和底面与轴线的相对位置命名D正截面的形状和底面与轴线的相对位置命名2. 实际绘图中柱面上素线的画法是A大致控制从轴线到轮廓素线之间，由稀到密平行轴线画实线B大致控制从轴线到轮廓素线之间，由密到稀平行轴线画细实线C大致控制，按视图中间密两边稀画素线D大致控制，按视图中间稀两边密画素线3. 正截面为圆，底面与轴线倾斜的锥面是A 正圆锥面B 正椭圆锥面C 斜椭圆锥面D 斜圆锥面4. 锥面上的素线应该是A 都不过锥顶B 都通过锥顶C 半通过锥顶D 部分通过锥顶5. 方圆渐变段长度1/2出断面的圆弧半径是A 圆形的半径B 方形的边长C 圆形半径的1/2D 圆形半径的1/46. 扭面上的素线有A 一组B 两组C 三组D 四组7. 规定扭面侧面投影上绘制的素线是A 正平线B 水平线C 侧平线D 一般位置直线8. 扭面翼墙的横断面形状是A 矩形B 三边形C 菱形D 梯形第十一单元水利工程图（单项选择题）1. 表达水利工程的布局、位置、类别等内容的图样是A 建筑物结构图B 规划图C 施工图D 下游立面图2. 根据投射方向，枢纽布置图应该是A 立面图B 平面图C 主视图D 左视图3. 表达水工建筑物形状、大小、构造、材料等内容的图样是A 轴测图B 施工导流图C 枢纽布置图D 建筑物结构图4. 施工阶段绘制的图样是A 地形图B 枢纽布置图C 基础开挖图D 规划图5. 反映建筑物高度的视图，在水工图中称为A 立面图B 平面图C 左视图D 俯视图6. 在水工图中，将视向顺水流方向所得到的立面图称为A 上游立面图B 下游立面图C 合成视图D 纵剖视图7. 平行水闸轴线剖切得到的剖视图是A 横剖视图B 局部剖视图C 纵剖视图D 纵断面图8. 垂直土坝坝轴线剖切得到的断面图是A 横剖视图B 纵剖视图C 纵断面图D 横断面图9. 下列哪些图样中需要画出详图A 枢纽布置图B 建筑物结构图C规划图D地形图10. 挡水建筑物平面布置图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向11. 水闸平面图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向12. 水闸的一半画上游半立面，一半画下游半立面得到的图样是A 阶梯视图B 半剖视图C 纵剖视图D 合成视图13. 水闸的平面图以对称线为界只画一半采用的是A 省略画法B 简化画法C 示意画法D 半剖视图14. 某水闸上消力池的排水孔，只画出几个圆孔，其余的均画出中心线，采用的是什么画法A 省略画法B 简化画法C 连接画法D 示意画法15. 某溢流坝的立面图上画出了闸门，采用的画法是A 简化画法B 示意画法C 详图D 拆卸画法16. 隧洞的桩号0+000应该标注在什么位置A 隧洞的尾端B 隧洞的中间C 闸门槽处D 隧洞的起始端17. 某桩号为1+130.00，则表示A 长度1130mB 宽度130mC 该桩号处距离起点1130mD 高程1130.000m18. 某对称水闸宽度方向水平尺寸基准的位置是A 水闸对称轴线B 闸门槽处C 水闸起始端D 水闸尾端19. 土坝的定位基准是A 上游坝脚B 上游坝坡C 坝轴线D 下游马道20. 在水工图中需要画出地形、方位、河流方向的图样是A详图 B 纵剖视图 C 横断面图 D 枢纽平面布置图21. 钢筋图中的断面图上应该A 画材料符号B 把结构轮廓画成粗实线C 把钢筋投影画成虚线D 把结构轮廓画成细实线22. ⑥4Ф8@200中的⑥表示A 间隔为6B 钢筋直径为6C 编号为6D 6根钢筋第十二单元房屋建筑学（单选题）1. 下列图中不是建筑施工图的是A 总平面图B 建筑立面图C 配筋图D 阳台详图2. 下列立面图的命名错误的是A 左侧立面图B I-I立面图C 南立面图D ①~⑤立面图3. 下列图中不需要标注定位轴线的是A 建筑平面图B 建筑立面图C 总平面图D 建筑详图4. 建筑物的平面形状用图例表示的图是A 总平面图B 底层平面图C 详图D 标准层平面图5. 在建筑立面图中，为了使立面层次分明，绘图时用A 一种实线B 两种实线C 三种实线D 四种实线6. 绘制详图不能采用的图示方法是A 视图B 剖视图C 断面图D 示意画法7. 总平面图中的室内地面高程指的是A 底层窗台的高度B 二层楼板的高程C屋顶的高程 C 底层室内地面的高程8. 建筑平面图中定位轴线的位置指的是A 墙、B 柱中心位置C 外墙的轮廓线D 墙的轮廓线柱的轮廓线9. 为了便于施工在建筑平面图的外部通常标注A 一道尺寸B 二道尺寸C 三道尺寸D 四道尺寸10. 在建筑平面图中，门、窗应A 画出实形B 标注代号和编号 C用图例表示并标注门、窗的代号和编号11. 建筑立面图中，外墙面的装修做法，应该A 画出详图B 用图例表示C 注写文字D 画出建筑材料符号。

水利工程制图及CAD三基试题参考答案一、基本概念1、中心投影法答案：当投影中心在有限远时，投影线都发自一点，这种投影法叫中心投影法。

2、平行投影法答案：当投影中心移至无限远处，投影线相互平行，这种投影法叫平行投影法。

3、斜投影答案：投影方向倾斜于投影面所得的投影称为斜投影。

4、正投影答案：投影方向垂直于投影面所得的投影称为正投影。

5、视图的基本概念答案：对于一般形体，只有一个投影不能唯一确定形体的空间形状，因此，常采用两个或两个以上互相垂直的投影面，才能把物体的形状、尺寸简明而精确地表达出来。

投影时，将物体置于三面体系中，使其主要外表平行于投影面，然后将物体的前、后、左方分别向相应投影面作正投影，可得物体的三视图。

物体在正面上的投影称为主视图，在水平面上的投影称为俯视图，在侧面上的投影称为左视图。

6、重影点答案：处于某一投影面上的同一投影线上的两点，在该投影面上的投影重合为一点，则称这两个点为该投影面的重影点。

7、投影面的平行线答案：只平行于一个投影面，倾斜于其他投影面的直线，统称为投影面平行线。

8、投影面的垂直线答案：垂直于一个投影面，平行于其他两投影面的直线统称为投影面的垂直线9、投影面的平行面答案：平行于一个投影面，同时垂直于其他两个投影面的平面，统称为投影面平行面。

10、投影面的垂直面答案：垂直于一个投影面，倾斜于其他两投影面的平面，统称为投影面的垂直面。

11、直角三角形法求实长答案：以直线在某一投影面上的投影为一直角边，以直线到该投影面的距离差〔即坐标差〕为另一直角边，所构成的直角三角形的斜边就是线段的实长，此斜边与该投影的夹角就等于该直线对投影面的倾角。

12、直角的投影定理答案：当垂直两直线中有一边平行于某一投影面时，则它们在该投影面上的投影仍为直角。

13、平面的表示方法答案：在画法几何中，平面常用的表示方法有：1)不在同一直线上的三点；2)一直线和该直线外一点；3)平行两直线；4)相交两直线；5)平面图形。

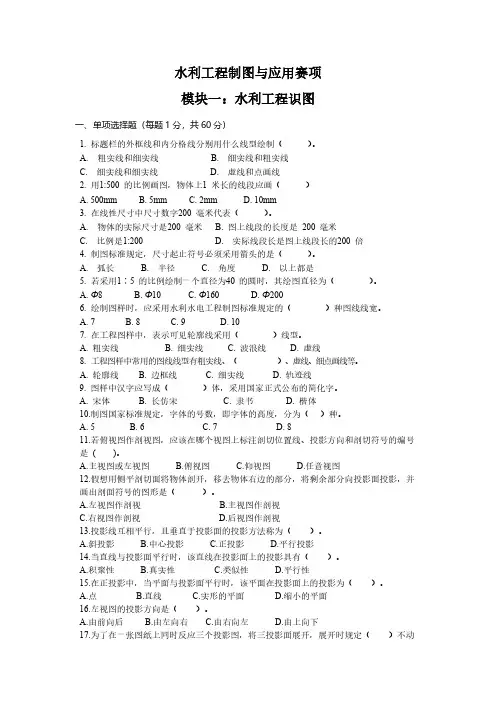

水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.标题栏的外框线和内分格线分别用什么线型绘制（）。

A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线2.用1:500 的比例画图，物体上1米长的线段应画（）A. 500mmB. 5mmC. 2mmD. 10mm3.在线性尺寸中尺寸数字200 毫米代表（）。

A. 物体的实际尺寸是200 毫米B. 图上线段的长度是200 毫米C. 比例是1:200D. 实际线段长是图上线段长的200 倍4.制图标准规定，尺寸起止符号必须采用箭头的是（）。

A. 弧长B. 半径C. 角度D. 以上都是5.若采用1∶5 的比例绘制一个直径为40 的圆时，其绘图直径为（）。

A. Φ8B. Φ10C. Φ160D. Φ2006.绘制图样时，应采用水利水电工程制图标准规定的（）种图线线宽。

A. 7B. 8C. 9D. 107.在工程图样中，表示可见轮廓线采用（）线型。

A. 粗实线B. 细实线 D.C.波浪线虚线8.工程图样中常用的图线线型有粗实线、（A. 轮廓线B. 边框线C. 细实线9.）、虚线、细点画线等。

D.轨迹线图样中汉字应写成（）体，采用国家正式公布的简化字。

A. 宋体B. 长仿宋C. 隶书D. 楷体10.制图国家标准规定，字体的号数，即字体的高度，分为（）种。

A. 5B. 6C. 7D. 811.若俯视图作剖视图，应该在哪个视图上标注剖切位置线、投影方向和剖切符号的编号是( )。

A.主视图或左视图B.俯视图C.仰视图D.任意视图12.假想用侧平剖切面将物体剖开，移去物体右边的部分，将剩余部分向投影面投影，并画出剖面符号的图形是（）。

A.左视图作剖视B.主视图作剖视C.右视图作剖视D.后视图作剖视13.投影线互相平行，且垂直于投影面的投影方法称为（）。

A.斜投影B.中心投影C.正投影D.平行投影14.当直线与投影面平行时，该直线在投影面上的投影具有（）。

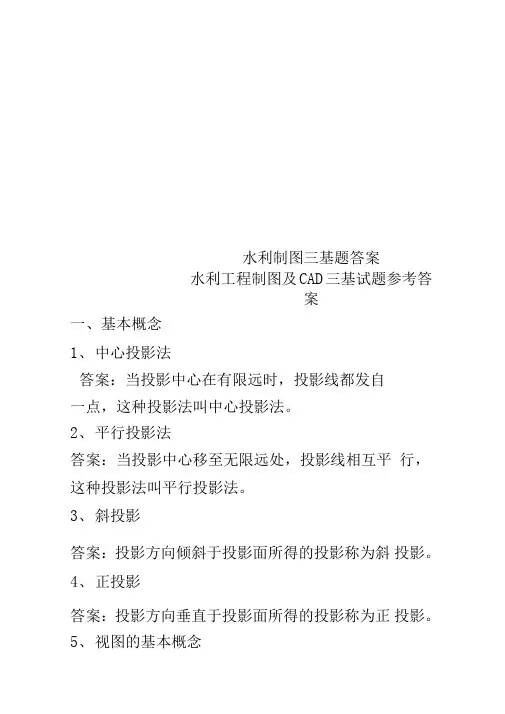

水利制图三基题答案水利工程制图及CAD三基试题参考答案一、基本概念1、中心投影法答案：当投影中心在有限远时，投影线都发自一点，这种投影法叫中心投影法。

2、平行投影法答案：当投影中心移至无限远处，投影线相互平行，这种投影法叫平行投影法。

3、斜投影答案：投影方向倾斜于投影面所得的投影称为斜投影。

4、正投影答案：投影方向垂直于投影面所得的投影称为正投影。

5、视图的基本概念答案：对于一般形体，只有一个投影不能唯一确定形体的空间形状，因此，常采用两个或两个以上互相垂直的投影面，才能把物体的形状、尺寸简明而精确地表达出来。

投影时，将物体置于三面体系中，使其主要表面平行于投影面，然后将物体的前、后、左方分别向相应投影面作正投影，可得物体的三视图。

物体在正面上的投影称为主视图，在水平面上的投影称为俯视图，在侧面上的投影称为左视图。

6、重影点答案：处于某一投影面上的同一投影线上的两点，在该投影面上的投影重合为一点，则称这两个点为该投影面的重影点。

7、投影面的平行线答案：只平行于一个投影面，倾斜于其他投影面的直线，统称为投影面平行线。

8投影面的垂直线答案：垂直于一个投影面，平行于其他两投影面的直线统称为投影面的垂直线9、投影面的平行面答案：平行于一个投影面，同时垂直于其他两个投影面的平面，统称为投影面平行面。

10、投影面的垂直面答案：垂直于一个投影面，倾斜于其他两投影面的平面，统称为投影面的垂直面。

11、直角三角形法求实长答案：以直线在某一投影面上的投影为一直角边，以直线到该投影面的距离差（即坐标差）为另一直角边，所构成的直角三角形的斜边就是线段的实长，此斜边与该投影的夹角就等于该直线对投影面的倾角。

12、直角的投影定理答案：当垂直两直线中有一边平行于某一投影面时，则它们在该投影面上的投影仍为直角。

13、平面的表示方法答案：在画法几何中，平面常用的表示方法有：1）不在同一直线上的三点；2）一直线和该直线外一点；3）平行两直线；4）相交两直线；5）平面图形。

水利工程制图试卷（12页）本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==水利工程制图试卷篇一：水利工程制图试卷水利工程制图试题一、选择题（每题2分，总计20分）1、国家标准中优先采用的图纸基本幅面有（ C ）A、3种B、4种C、5种D、6种2、标准中规定标题栏正常情况下应画在图框的（ B ）A、左上角B、右上角C、左下角D、右下角3、绘制圆弧连接图时，应确定（ C ）A、切点的文章B、连接圆弧的圆心C、先定圆心再定切点D、连接圆弧的大小4、点A（8，12，3）反映到X坐标的值为（ A ）A、8B、12C、3D、05、绘制组合体视图时，应先进行（ D ）A、尺寸分析B、线形分析C、视图选择D、形体分析6、一下比例分别画同一个几件，所绘图形最大的比例是（ B ）A、1：1B、1：5C、5：1D、2：17、在尺寸标准中，尺寸线为（ C ）A、粗实线B、点画线C、细实线D、虚线8、水工图是用于什么事业的图（ C ）A、交通事业B、城市建筑事业C、水利事业D、城市给水事业9、隧洞的桩号0+000应该标准在什么位置（ D ）A、尾端B、中间C、闸门槽D、始端10、AutoCAD制图中以下几个命令，哪个是属于画圆（ A ）A、CIRCLEB、LINEC、ERASED、POLYGON二、填空题（每空2分，总计20分）1、平面图形中的线段按所给尺寸的完整性可分为2、组合体表面连接关系可分为3、请填出A4图纸的尺寸，A3图纸的尺寸。

4、在用AutoCAD绘图中画直线的命名是5、水闸、船闸等过水建筑物的进出口处两侧的导水墙称为三、名词解释（每题6分，总计30分）1、投影——用灯光或者日光照射物体，在地面或墙面上就会产生影子，这种现象叫投影。

2、丁字尺——一般是由有机玻璃制成，由互相垂直的尺头和尺身构成。

3、剖面图——假想用剖切平面将物体在某处切断，仅画出该剖面部分的图形和材料图例，这样的图形称为剖面。

水利工程制图水利工程制图选择题一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。

A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。

A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。

A. 2倍B. 4倍C. 8倍D. 1/2倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。

A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。

A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。

A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。

A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。

A. 斜投影B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。

A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。

A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

A. 投影面B. H面C. W面D. V面13.在绘制三视图时，物体的宽度规定为（）。

A. X轴方向的尺寸B. Y轴方向的尺寸C. Z轴方向的尺寸D. 都不正确14.当直线垂直于V面时，则其在H面上的投影是（）。

水利工程制图理论考核试题(一)一、考核范围水利工程制图理论考核试题主要考察学生在水利工程制图方面的基本理论知识、制图技能和制图能力，包括水利工程制图的基本概念、制图方法、符号用法、制图规范等内容。

二、试题构成考核试题主要分为两个部分，其中第一部分为选择题，第二部分为主观题。

1. 选择题选择题主要考察学生对于水利工程制图基本概念、符号用法、制图规范等方面的掌握程度。

试题包括单选题和多选题两种形式，具体包括以下内容：（1）基本概念：例如水利工程制图的定义、分类、制图对象、制图目的，等等。

（2）符号用法：例如实线、虚线、点线、箭头的使用方式和含义，等等。

（3）制图规范：例如图幅的选取、标题的编写、比例尺、坐标系、符号的搭配等制图规范。

（4）制图技能：例如准确测量、绘制、标注和修订制图等技能操作。

2. 主观题主观题主要考查学生对于水利工程制图理论知识的理解和运用能力，试题形式包括论述题和计算题两种形式。

具体试题包括以下内容：（1）制图方法：例如平面图、立面图、剖面图等制图方法。

（2）使用软件：例如AutoCAD等计算机辅助绘图软件的使用方法和操作技巧。

（3）制图技巧：例如制图的比例尺变化、图形自相似性的处理以及标注与符号的结合等。

（4）水利工程制图标准：例如国家《水利水电工程制图标准》(GB/T 50137)等标准的熟练掌握和运用。

三、考核重点1. 制图基础知识的掌握：学生应具备较为扎实的制图基础知识，包括实线、虚线、点线、箭头的使用方法和含义，以及比例尺、坐标系等必备的制图知识。

2. 制图技能的实践能力：学生应具备制图技能的实践能力，包括准确测量、绘制、标注和修订制图等技能操作。

3. 制图规范的掌握：学生应熟悉制图规范的内容，包括图幅的选取、标题的编写、比例尺、坐标系、符号的搭配等制图规范，以此来保证制图的准确和标准化。

四、考核方法为了考查学生在水利工程制图方面的综合能力和实践能力，采用分级考核方式：1. 考试采用笔试的方式进行考试，包括选择题和主观题两部分，总分为100分。

水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.标注圆的直径尺寸时，一般（）应通过圆心，尺寸箭头指到圆弧上。

A．尺寸线B．尺寸界线C．尺寸数字D．尺寸箭头2.标注（）尺寸时，应在尺寸数字前加注直径符号“φ”。

A．圆的半径B．圆的直径C．圆球的半径D．圆球的直径3.不可见轮廓线采用（）来绘制。

A．粗实线B．虚线 C.细实线 D.点划线4.下列比例当中表示放大比例的是（）A．1：1 B．2：1 C.1：2 C.1：105.在标注球的直径时应在尺寸数字前加（）。

A．R B．Φ C.SΦ D.D6.下列比例当中表示缩小比例的是（）。

A．1：1 B．2：1 C.1：2 D.10：17.下列尺寸正确标注的图形是()8.角度尺寸在标注时，文字一律（）书写。

A．水平B．垂直 C.倾斜 D.任意位置9.标题栏一般位于图纸的（）。

A．右下角B．左下角C．右上角D．任意位置10.绘制平面图形时，布图画基准线后，首先绘制（）A．中间线段B．已知线段C．连接线段D．哪部分都可以11.P平面于投影面，在正立投影面上的投影反映实形。

（）A.平行、侧立B.垂直、水平C.垂直、正立D.平行、正立12.Q平面于投影面，在该正立投影面上的投影具有积聚性。

( )A.平行、侧立B.垂直、水平C.垂直、正立D.平行、正立13.AB直线于投影面，在正立投影面上的投影反映实长。

（）A.平行、侧立B.垂直、水平C.垂直、正立D.平行、正立14.P平面于投影面，在正立投影面上的投影为类似形。

（）A.倾斜、正立。

B.平行、水平。

C.垂直、正立。

D.倾斜、侧立。

15.Q平面于投影面，在正立投影面上的投影积聚成直线。

（）A.倾斜、正立。

B.平行、水平。

C.平行、正立。

D.倾斜、侧立。

16.Q平面于投影面，在正立投影面上的投影反映实形。

（）A.倾斜、正立。

B.平行、正立。

C.垂直、正立。

D.倾斜、侧立。

17.P平面于投影面，在正立投影面上的投影为类似形。

§2—6 换面法XX1VHV1一、换面法的基本概念二、直线在换面法中的基本情况三、平面在换面法中的基本情况一、换面法的基本概念•从前面已经知道：投影面的平行线在该投影面上的投影能直接反映真长和对另一投影面的倾角；投影面的平行面在该投影面上的投影反映真形。

•由此可以得到启示：当几何形体在两个互相垂直的投影面体系中对某一投影面处于特殊位置时，可直接利用一些投影特性求解画法几何的图示和图解问题，使作图简化。

•当几何形体在两投影面体系中不处于这样的特殊位置，则可以创造新投影面体系使之处于这样的特殊位置。

投影变换的基本作图法•方法是：保留一个投影面，用垂直于被保留的投影面的新投影面更换另一投影面，组成一个新的两投影面体系，使几何形体在新投影面体系中对新投影面处于便利解题的特殊位置，在新投影面体系中作图求解，这种方法称为变换投影面法。

简称换面法。

新投影面的选择原则1.新投影面必须对空间物体处于最有利的解题位置。

2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。

二、直线在换面法中的基本情况•投影变换的基本作图法X1。

变换为新投影面的平行线XX2。

投影面的平行线变换为新投影面的垂直线•投影变换的基本作图法3。

两次换面可将一般位置直线变换成投影面垂直线再将投影面平行线变换成投影面垂直线[例2-9]如图所示，过A点作直线BC的垂线AD及其垂足D，并求作点A与直线BC之间的真实距离．Array•从前面已经知道：一边平行于某一投影面的直角，在该投影面上的投影仍是直角。

先将直线BC变换成投影面平行线再将直线BC变换成投影面垂直线亦是垂线AD变换成投影面平行线三、平面在换面法中的基本情况•1。

将一般位置平面变换为新投影面的垂直平面X先在△ABC上作出投影面H的平行线AD1垂直于AD2。

将投影面垂直平面变换为新投影面的平行平面3。

两次换面可将一般位置平面变换为新投影面的平行平面。

X[例2-29]如图所示．过点A作△BCD的垂线AK、垂足K以及点A与CD之间的真实距离．。
