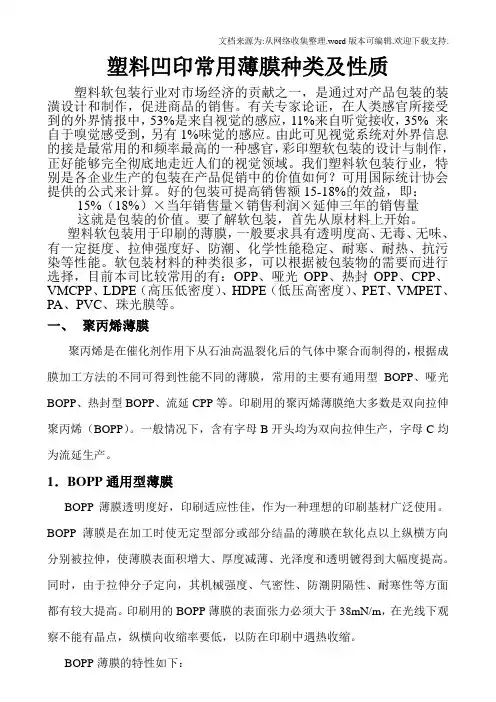

塑料凹印常用薄膜种类及性质
塑料软包装行业对市场经济的贡献之一，是通过对产品包装的装潢设计和制作，促进商品的销售。有关专家论证，在人类感官所接受到的外界情报中，53%是来自视觉的感应，11%来自听觉接收，35% 来自于嗅觉感受到，另有1%味觉的感应。由此可见视觉系统对外界信息的接是最常用的和频率最高的一种感官，彩印塑软包装的设计与制作，正好能够完全彻底地走近人们的视觉领域。我们塑料软包装行业，特别是各企业生产的包装在产品促销中的价值如何？可用国际统计协会提供的公式来计算。好的包装可提高销售额15-18% 的效益，即：15%（18%）×当年销售量×销售利润×延伸三年的销售量这就是包装的价值。要了解软包装，首先从原材料上开始。
塑料软包装用于印刷的薄膜，一般要求具有透明度高、无毒、无味、有一定挺度、拉伸强度好、防潮、化学性能稳定、耐寒、耐热、抗污染等性能。软包装材料的种类很多，可以根据被包装物的需要而进行选择，目前本司比较常用的有：OPP、哑光OPP、热封OPP、CPP、VMCPP 、LDPE（高压低密度）、HDPE（低压高密度）、PET、VMPET 、PA、PVC、珠光膜等。
一、聚丙烯薄膜
聚丙烯是在催化剂作用下从石油高温裂化后的气体中聚合而制得的，根据成膜加工方法的不同可得到性能不同的薄膜，常用的主要有通用型BOPP、哑光BOPP、热封型BOPP、流延CPP等。印刷用的聚丙烯薄膜绝大多数是双向拉伸聚丙烯（BOPP）。一般情况下，含有字母B 开头均为双向拉伸生产，字母C 均为流延生产。
1．BOPP 通用型薄膜
BOPP 薄膜透明度好，印刷适应性佳，作为一种理想的印刷基材广泛使用。
BOPP 薄膜是在加工时使无定型部分或部分结晶的薄膜在软化点以上纵横方向分别被拉伸，使薄膜表面积增大、厚度减薄、光泽度和透明镀得到大幅度提高。同时，由于拉伸分子定向，其机械强度、气密性、防潮阴隔性、耐寒性等方面都有较大提高。印刷用的BOPP 薄膜的表面张力必须大于38mN/m，在光线下观察不能有晶点，纵横向收缩率要低，以防在印刷中遇热收缩。
BOPP薄膜的特性如下：
①BOPP薄膜的拉伸强度高、弹性模量高，但搞撕裂强度低。BOPP刚性好，有突
出的延伸性和抗弯曲疲劳性能。
②BOPP薄膜耐热、耐寒性较好。使用温度可高达120℃，BOPP耐寒性也比一
般PP膜要好。
③表面光泽度高，透明性好，适宜作为各种包装材料。
④BOPP薄膜比重小，在0.91g/cm 3左右，卫生性好，无毒、无味。
⑤BOPP薄膜化学稳定性好，除强酸，如发烟硫酸、硝酸对它有腐蚀作用外，不溶于
其它溶剂，只有部分烃类对其有溶胀作用。
⑥阻水性极佳，是阻湿防潮最佳材料之一，吸水率﹤0.01%。
⑦静电高，应用于生产薄膜的树脂中加入抗静电剂。
⑧印刷性差，因此印刷前必须进行表面电晕处理（表面张力≥38 mN/m ）, 处理后印
刷效果好。密度0.91g/cm3
2．哑光BOPP
哑光BOPP 的表面设计为消光（粗化）层，使外观的质感类似于纸张，手感舒适。消光表层一般不用于热封，由于消光层的存在，与通用OPP 相比，有以下特点：
①消光表层起到遮光作用，表面光泽度也大降低。
②必要时消光层用作热封面。
③消光表层滑爽性好，因表面粗化具防黏性，膜卷不易黏结。
④消光膜的拉伸强度比通用膜略低，热稳定性也较普通BOPP稍差。
⑤表面张力≥38 mN/m, 密度0.91g/cm3.
3．BOPP 通用热封膜
①双面热封膜。这种薄膜为ABC结构，A、C两面为热封层。主要用做糖果、食品、纺织品、音像制品、光碟等物品的包装材料。
②单面热封薄膜。这种薄膜为ABB结构，A层为热封层。在B层上印刷图案后，
与PE、BOPP及铝箔复合制袋，作为食品、饮料、茶叶等包装用的高档包装材料。3 表面张力≥38 mN/M, 密度0.91g/cm3.
4．CPP薄膜
CPP流延聚丙烯薄膜，是一种无拉伸、非定向的聚丙烯薄膜。
CPP薄膜的特点是透明度高，平整度好，耐用温性好，具有一定挺刮度，不失柔韧性，热封性好。均聚CPP热封温度范围窄、脆性大，适宜作为单层包装膜，共聚CPP的性能均衡，适宜作为复合内层材料。目前一般都是共挤CPP，可充
分利用各种聚丙烯的特性进行组合，使得CPP的性能更加全面。表面张力≥38
mN/M ，密度0.91g/cm3.
本司常用材料结构为：OPP/CPP、OPP/PE、OPP/VMPET/PE、OPP/片材（PVC）/激光膜、OPP/珠光膜、热OPP/PET/CPP、热OPP/PA/CPP、哑光OPP/CPP、哑光OPP /PET/PE、哑光OPP /珠光膜、哑光OPP /VMPET/PE、等
二、聚酯薄膜（PET）
聚酯，原名为聚对苯二甲酸乙二醇酯，简称PET。BOPET薄膜是PET 树脂T 模挤出后经双向拉伸所制得，它是一种透明度、光泽度及耐热性都非常好的薄膜，常用作蒸煮袋的印刷层。
聚酯薄膜的性能如下：
①机械强度大，其拉伸强度大约是聚乙烯的5～10 倍，BOPET薄膜抗拉伸强度是
所有塑料薄膜中最高的一种，极薄的产品就能满足需要，刚性强、硬度高，12μm 的PET薄膜已得到广泛使用，9μm的极薄PET薄膜也开始使用。此外，聚酯薄膜还具有挺度高和耐冲力强，延伸性小等优点，印刷时易套准，易操作。
②透明度好，透光率在90%以上，光泽度好，特别适合用于里印，印刷适应
性好。
③耐热性好。BOPET薄膜适用的温度范围达-70 ～150℃，熔点260℃，软化点
230～240℃，在较宽的温度范围内保持优良的物理机械性能，具有极优良的尺寸稳定性，在高温下长时间加热仍不影响其性能，适合绝大多数产品包装。
④优良的综合阻水、阻气性能；不像尼龙受湿度影响大，其阻水性类似于PE。对
水蒸气的阻隔不及聚乙烯和聚丙烯。透气系数极小。对空气、气味的阻隔性极高，是保香材料之一。
⑤耐油脂、耐药性好，不易溶解，有很好的耐酸碱腐蚀的能力，能耐有机溶剂、油脂
类的侵蚀，但在接触强碱时容易劣化。
⑥防止紫外线透过性差。带静电高，印刷时要消除静电。表面张力≥46 mN/M ，
密度1.4g/cm3.
本司常用材料结构为：PET/PE、PET/CPP、PET/VMPET/PE 、PET/AL/PE 等三、尼龙薄膜
尼龙，化学名称叫聚酰胺，简称PA。BOPA薄膜为双轴拉伸尼龙薄膜，可用吹塑法同步双向拉伸制得，也可用T 模挤出法由逐步双向拉伸或同步双向拉伸法制得。
BOPA薄膜的特性如下：
①优异的强韧性，BOPA薄膜的抗拉强度、撕裂强度、抗冲击强度和破裂强度均
是塑料材料中最好的之一。
②突出的柔韧性，耐针孔性，不易被内容物刺穿。
③阻隔性好，保香姓好，耐除强酸外的化学品，特别是耐油性佳。
④使用温度范围宽，熔点达225℃，可以在-60 ～130℃之间长期使用，BOPA
在低温和高温下依然保持良好的机械性能。
⑤BOPA薄膜的卫生性好，无臭、无毒、无味，是食品包装的良好材料，
适于卫生性要求高的包装。
⑥光学性好，透明度高，光泽佳，装饰性好。
⑦BOPA薄膜的性能受湿度影响大，尺寸稳定性和阻隔性都受湿度影响。BOPA 薄膜
