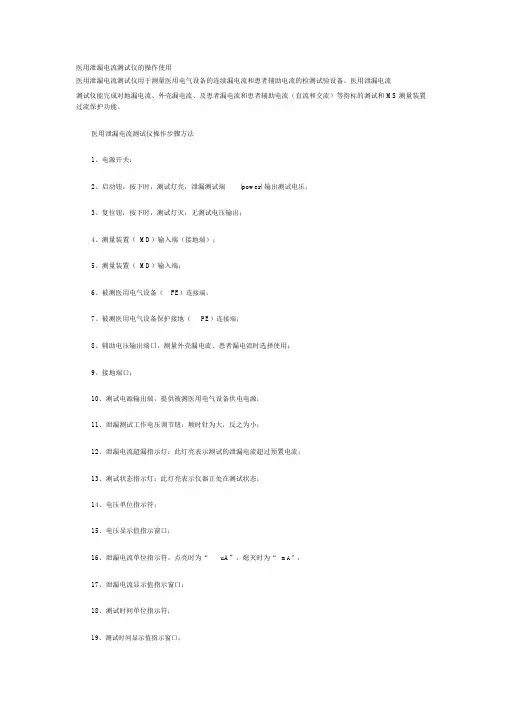

医用泄漏电流测试仪使用说明

医用泄漏电流测试仪的操作使用医用泄漏电流测试仪用于测量医用电气设备的连续漏电流和患者辅助电流的检测试验设备。

医用泄漏电流测试仪能完成对地漏电流、外壳漏电流、及患者漏电流和患者辅助电流（直流和交流）等指标的测试和 MS 测量装置过流保护功能。

医用泄漏电流测试仪操作步骤方法1、电源开关；2、启动钮：按下时，测试灯亮，泄漏测试端(power) 输出测试电压；3、复位钮：按下时，测试灯灭，无测试电压输出；4、测量装置（ MD）输入端（接地端）；5、测量装置（ MD）输入端；6、被测医用电气设备（FE）连接端；7、被测医用电气设备保护接地（PE）连接端；8、辅助电压输出端口，测量外壳漏电流、患者漏电流时选择使用；9、接地端口；10、测试电源输出端，提供被测医用电气设备供电电源；11、泄漏测试工作电压调节钮：顺时针为大，反之为小；12、泄漏电流超漏指示灯：此灯亮表示测试的泄漏电流超过预置电流；13、测试状态指示灯：此灯亮表示仪器正处在测试状态；14、电压单位指示符；15、电压显示值指示窗口；16、泄漏电流单位指示符，点亮时为“uA”，熄灭时为“mA”；17、泄漏电流显示值指示窗口；18、测试时间单位指示符；19、测试时间显示值指示窗口；20、泄漏电流直流预置调节钮：当按下电流转换开关，处于DC-I 。

同时按下泄漏电流预置按键，根据电流量程可设定0.001 ～ 2mA任意直流电流报警值。

21、泄漏电流交流预置调节钮：当弹起电流转换开关，处于AC-I 。

同时按下泄漏电流预置按键，根据电流量程可设定0.001 ～ 10mA任意交流电流报警值；22、泄漏电流测试与预置转换开关：按下时结合泄漏电流转换开关、泄漏电流量程可设定并显示交、直流泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值；23、泄漏电流量程转换开关：按下时为0～ 200μA，弹出时为2/10mA；24、泄漏电流量程转换开关：按下时为0～ 10mA，弹出时为0～ 2mA；25、泄漏电流交流、直流显示转换开关：按下时为直流电流显示，弹出时为交流电流显示；26、定时开关：开时为1s～ 99s 内任意设定（倒计时），“关”时为手动；27、时间预置拨盘，可在1s～ 99s 任意设定定时时间.28、测试工作电压、辅助电压（V2）显示转换开关：按下时为测试工作电压显示（power 端口电压），弹出时为辅助电压（V2）显示（ S9 端口）；29、辅助电压（ V2）调节钮：顺时针为大，反之为小；30、测量装置（ MD）输入端（接地端）的接地开关：按下该端接地，弹出该端与地开路；31、 PE连接端的接地开关：按下PE 端接地，弹出PE端与地开路；32、 FE 连接端的接地开关：按下FE 端接地，弹出FE 端与地开路；33、接地开关：按下接地，弹出与地开路；34、辅助电压极性转换开关；按下端口输出电压，弹起端口接地；当（S9）按键处于按下时，端口一直有电压，所以不用时请将29 介绍的调节扭逆时旋到zui 小，或开关置弹起；35、正常 / 单一故障切换开关：按下时为“正常状态”，弹出时为“单一故障状态”（工作电源的切换）；36、测试电源供电电源极性转换开关：相当于GB9706.1 第 19.4 中 b）条中的S5 开关（工作电源的切换）；医用泄漏电流测试仪使用注意事项1、操作者使用前必须阅读有关条文和使用说明书。

医用泄漏电流测试仪操作规程一、概述二、操作准备1.确认测试仪是否已经校准，校准有效期是否在使用范围内。

2.确保测试环境符合国家相关标准，如温度、湿度等。

3.检查测试仪是否完好，无损坏和磨损现象。

4.关闭测试仪上的电源开关。

5.将测试仪的电源插头插入合适的插座，确保插座的接地可靠。

三、操作步骤1.将测试物连接到测试仪上，确保连接牢固，没有接触不良。

2.检查测试物是否正常工作状态，如有异常情况，应先解决异常再进行测试。

3.打开测试仪的电源开关，确保测试仪正常启动。

4.设置测试仪的参数，如测试电流范围、测试时间等，根据具体测试需求进行调整。

5.按下“开始测试”按钮，测试仪开始进行泄漏电流测试，测试过程中不得干扰测试物的工作。

6.待测试仪完成测试后，读取测试结果。

7.根据测试结果判断测试物是否符合相关安全标准，如不符合，应进行相应的修理或更换。

8.关闭测试仪的电源开关。

9.拔掉测试仪的电源插头。

四、注意事项1.在测试仪启动前，应检查测试物是否与电源有直接的连接。

如有，应断开与电源的连接后再进行测试。

2.在测试过程中，应保持测试仪的外壳与地电位保持良好连接，以确保测试的准确性。

3.测试物上的一切外部引线和其他外设都应断开，以免干扰测试结果或对测试物造成损害。

4.不得在测试仪动作期间滥用其他电器设备，以免干扰或影响测试结果。

5.在操作医用泄漏电流测试仪时，必须遵循相关安全操作规程，避免触电和短路等危险。

6.测试仪的电源线不得损坏，应定期检查并更换磨损和老化的电源线。

7.操作人员应经过专门培训并获得相应证书，具备操作要求的专业知识和技能，并按照操作规程进行操作。

8.在测试仪启动后，请勿随意拔掉电源插头或关闭电源开关，以免对测试仪或测试物造成损坏。

9.定期维护和校准测试仪，确保测试仪的准确性和可靠性。

五、应急处置1.如发现测试仪有异常情况，应立即停止测试，检查故障原因并进行修理。

2.在测试过程中如发生电击、火灾等紧急情况，应立即切断电源，并采取相应的救援措施。

泄漏电流测试仪操作说明一、引言泄漏电流测试仪是一种用于测量电气设备（如插座、电线、电器等）的泄漏电流的仪器。

它能够检测出电器设备是否存在漏电现象，以便及时采取措施保障人身安全。

本文档将介绍如何正确操作泄漏电流测试仪。

二、仪器说明泄漏电流测试仪是一种便携式仪器，通常由主机、测试线、测试夹具和显示屏组成。

其中，主机是控制和显示设备的核心部分，测试线用于连接主机和被测设备，测试夹具则用于连接测试线与被测设备的接口。

三、操作步骤1. 连接测试线与测试夹具：将测试线的一个端口插入主机的测试接口，确保插入稳固。

然后将另一个端口插入测试夹具的接口中。

2. 准备被测设备：确保被测设备处于断电状态。

若被测设备为插座，则先将插座的电源插头拔出，确保安全。

3. 接线：将测试夹具两个夹具分别夹紧被测设备的相位线（L线）和零线（N线）。

注意，夹线时要确保夹紧牢固，以免影响测试结果。

4. 打开主机：按下主机上的电源开关按钮，打开仪器。

待显示屏上出现正常启动界面后，进入待测电流选择界面。

5. 选择测量模式：在待测电流选择界面上，根据被测设备的额定电流选择相应的测量模式。

一般情况下，仪器会提供多个测量模式供选择，包括微电流、毫安和安培等不同量级。

6. 开始测试：在选择完测量模式后，按下“开始测试”按钮，开始进行测量。

此时，仪器会自动对被测设备施加测试电压，并测量泄漏电流的数值。

7. 结果显示：测量完成后，仪器会将测得的泄漏电流数值显示在显示屏上，并同时提示测量结果正常或异常。

若显示结果为异常，应及时采取措施排查故障，确保设备的正常使用。

8. 关闭仪器：测试完成后，按下主机上的电源开关按钮，关闭仪器。

然后按照逆序操作，将测试线和测试夹具分别拔出。

四、注意事项1. 使用前请确保仪器和被测设备都处于断电状态，以免发生触电事故。

2. 操作过程中，请保持仪器和设备的接线牢固，以防接触不良导致测量结果错误。

3. 在测试过程中，切勿将仪器接触到带电部件，以免损坏仪器或发生意外。

医用泄漏电流测试仪使用说明1.仪器说明：2.仪器准备：插上测试仪器的电源线，并将其连接到电源插座上。

根据需要，连接测试线缆和测试夹具，确保连接牢固。

打开电源，并等待仪器启动完成。

3.设置测试参数：通过按键或者触摸屏设置测试仪器的相关参数，如测试电流范围、测试时间等。

根据需要，选择测试仪器提供的不同测试模式，以适应不同的测试需求。

4.连接设备：将医疗设备的工作电源线连接到测试夹具上。

确保连接牢固，并确保接地线正常连接。

此外，还需确保医疗设备处于工作状态并稳定运行，以便进行准确的测试。

5.启动测试：按下测试仪器上的测试按钮，开始进行泄漏电流测试。

测试仪器将向医疗设备施加一定的电压，并测量泄漏电流的数值。

测试过程中，仪器会通过显示屏上的指示灯或者数字显示实时显示测试数据。

6.分析测试结果：测试完成后，测试仪器会自动计算和显示医疗设备的泄漏电流数值。

根据不同的医疗设备的规范和标准，判断测试结果是否符合要求。

如果泄漏电流超过了设备规定的安全范围，需要进行修复或者更换医疗设备。

7.打印和保存数据：测试仪器通常具备数据存储和输出功能，用户可以选择将测试数据保存在仪器内部存储器中，或者通过连接电脑进行数据传输。

此外，还可以通过打印机将测试结果直接输出。

8.仪器维护：定期检查测试仪器的电源线和测试线缆是否完好，如有损坏需及时更换。

定期进行仪器的校准和保养工作，确保测试仪器的准确性和性能。

总结：医用泄漏电流测试仪是一种用于测量医疗设备泄漏电流的仪器。

使用该仪器时，需要进行仪器准备、设置测试参数、连接设备、启动测试、分析测试结果、打印和保存数据以及仪器维护等步骤。

正确使用医用泄漏电流测试仪能够确保医疗设备的安全性。

XXXX有限公司文件编号：YXYL-MOP-009 版本/版次：A/0漏电流测试方法（I类设备）与保养工序名称操作员分发号出厂检验页次：第1页页数：共6页1、漏电流测试仪的接线方法如图1所示，被测监护仪的电源应插在该测试设备的电源输出接口。

测量定时设置为手动模式。

图1 漏电流测试仪器端连线方法2、对地漏电流测试方法将漏电流测试仪的测试范围选择2mA档，将红色表笔与被测监护仪外露的已保护接地金属、螺钉、等电位点连接，黑色表笔悬空，将MD接地开关按下，按下绿色启动按键，顺时针调节旋钮，将电压输出调为266V；仪器端连线方法如图2所示。

正常状态对地漏电流：S1开关置正常状态（弹起），分别测量S5按下和弹起时的漏电流值，该电流值，该电流值应小于1mA；测量完毕按复位按钮，并将电压调节旋钮逆时针旋转到底。

图2 对地漏电流仪器端接线方法XXXX有限公司作业指导书文件编号：YXYL-MOP-009 版本/版次：A/0漏电流测试方法（I类设备）与保养工序名称操作员分发号出厂检验页次：第2页页数：共6页3、外壳漏电测试方法将漏电流测试仪的测试范围选择2mA档，将红色表笔与贴在被测监护仪塑料外壳上的金属箔连接，黑色表笔悬空，将MD接地开关按下；将漏电流测试仪的PE端接被测监护仪的等电位端，按下绿色启动按钮，顺时针调节旋钮，将电压输出调为266V；仪器端接线方法如图3所示。

正常状态对外壳漏电流：S1开关置正常状态（弹起），S7开关置正常状态（弹起），S7开关按下（接通），分别测量S5按下和弹起时的漏电流值，该电流值应小于0.1mA;单一故障状态下的对外壳漏电流：S1开关置单一故障状态（按下），S7开关按下（接通），分别测量S5按下和弹起时的漏电流值，该电流值应小于0.5mA；测量完毕按复位按钮，并将电压调节旋钮逆时针旋转到底。

图3 外壳漏电流仪器端接线方法4、患者漏电流6.1 CF型设备患者漏电流将漏电流测试仪的测试范围选择200uA档，被测监护仪的每一个心电电极分别与漏电流测试仪的红色表笔相连；漏电流测试仪的黑色表笔悬空，将MD接地开关按下；将漏电流测试仪的PE端接被测监护仪的等电位端，按下绿色启动按钮，顺时针调节旋钮，将电压输出调为266V；仪器端接线方法如图6所示。

YX2672E(医用)泄漏电流测试仪测试操作方法1．了解被测产品技术性能，熟悉被测产品漏电流测试标准要求和测试内容；2．根据GB9706.1国标要求，确定被测产品漏电流测试图例。

A、按GB9706.1-2007图20 “从应用部分至地的患者漏电流的测量电路”接线测试方法：YX2672E(医用)泄漏电流测试仪测试操作方法1．了解被测产品技术性能，熟悉被测产品漏电流测试标准要求和测试内容；2．根据GB9706.1国标要求，确定被测产品漏电流测试图例。

A、按GB9706.1-2007图20 “从应用部分至地的患者漏电流的测量电路”接线测试方法：说明：1. 按图连接线。

2. 按下S12键。

3. 调节V2电压至规定值；设置R值，将阻抗开关接入适当的阻抗值。

4. 如被测设备外壳为绝缘材料，则MD连接在覆盖有一定压力而紧贴在绝缘外壳上的金属箔。

5. 若被测设备无功能接地功能，FE1连线可不接。

6. 若被测设备无信号输入输出部分，则AP连线也可不接。

7. 若设备为Ⅱ类时，则PE连线可不接。

8. 根据GB9706.1-2007（表4）设置合适的漏电流测试报警值。

9. 按下仪器上的交直流选择键，进行直流测试。

10. 根据GB9706.1-2007图21规定进行所有可能开关开闭组合测试。

11. 根据仪器在测试过程中是否报警确定被测设备合格与否。

C、按GB9706.1-2007图22 “由信号输入或信号输出部分上的外来电压引起的从应用部分至地的患者漏电流的测量电路Ⅱ类设备时不使用保护接地连接和S7”接线测试方法：说明：1. 按图连接线。

2. 按下K1键。

调节V2电压至规定值；设置R值，接入RO的阻抗开关。

3. 如被测设备外壳为绝缘材料，则MD连接在覆盖有一定压力而紧贴在绝缘外壳上的金属箔。

4. 若被测设备无功能接地功能，FE1连线可不接。

5. 若被测设备无信号输入输出部分，则AP连线也可不接。

6. 若设备为Ⅱ类时，则PE连线可不接。

泄漏电流测试仪使用说明1.准备工作a.将泄漏电流测试仪取出，并确保其外观完好无损。

b.查看仪器上的电池电量显示，如果电量较低，需更换电池。

c.确保测试仪与待测设备处于断电状态，且待测设备已接地。

d.查看测试仪上的屏幕，确保显示屏正常且清晰。

2.连接测试仪a.将测试仪的电源线连接到电源插座，并确保电源插座处于工作状态。

b.将测试仪的测试线连接到待测设备的漏电保护插座上。

c.根据测试仪的型号和使用方法，确保连接正确无误。

3.设置测试参数a.打开测试仪的电源开关，待测试仪开机完成后进入正常工作状态。

b.在测试仪的面板上，根据需要进行测试参数的设定。

c.根据待测设备的额定电压和额定电流，设置测试仪的电压和电流范围。

d.根据需要设定测试时间，通常可以选择10秒、30秒、60秒等。

4.进行测试a.将待测设备插入测试仪的测试插座中，并确保设备与测试仪的接触良好。

b.按下测试仪上的测量键，仪器开始进行测试。

c.在测试过程中，测试仪会显示电流值和测试时间，并实时更新测试结果。

d.等待测试时间结束后，测试仪会显示最终的测试结果。

e.如果测试结果显示为合格，则表示待测设备漏电情况正常；如果测试结果显示为不合格，则表示待测设备存在漏电现象。

5.结束测试a.测试完成后，将待测设备从测试仪的测试插座中拔出。

b.关闭测试仪的电源开关。

c.及时清理测试仪上的测试线和插头，保持仪器清洁。

6.注意事项a.在使用测试仪进行测试之前，确保自身和设备处于安全状态，防止电击和其他安全风险。

b.在使用测试仪时，应严格按照测试仪的说明书进行操作，并遵循相关的安全规范和操作规程。

d.定期检查和维护测试仪器，确保其正常工作和准确测量。

e.根据不同的国家和地区标准，设备的漏电电流限值可能有所不同，请参考相关标准进行测试和判断。

以上是泄漏电流测试仪的使用说明，希望能对使用者有所帮助。

医用泄漏测试仪操作规程医用泄漏测试仪是一种用于检测医疗设备是否存在气体泄漏的仪器。

使用医用泄漏测试仪需要按照一定的操作规程进行，以确保测试的准确性和安全性。

以下是医用泄漏测试仪的详细操作规程，包括设备准备、测试步骤和注意事项。

一、设备准备1.确保医用泄漏测试仪已经按照操作手册进行正确的安装和连接。

2.检查测试仪的电源线是否连接，并确保电源插头已经插入正确的插座。

3.检查测试仪的气源管路是否连接，并确保气源供应正常。

4.检查测试仪的探头是否安装在正确位置，并确保探头与被测试设备的连接端口紧密连接。

二、测试步骤1.打开医用泄漏测试仪的电源开关，并等待设备启动完成。

2.根据被测试设备的要求选择合适的测试模式（正压或负压）。

3.将测试仪的探头插入被测试设备的泄漏口（如果没有泄漏口，可以使用特制的气囊密封住被测试设备的连接口）。

4.按照操作手册上的指示，在测试仪上设置合适的测试参数，如测试压力、测试时间等。

5.启动测试仪开始进行泄漏测试，根据测试仪显示的数值，判断被测试设备是否存在泄漏。

6.测试结束后，记录测试结果并进行数据分析。

7.清洁测试仪的探头和连接管路，将测试仪恢复到初始状态。

三、注意事项1.在使用医用泄漏测试仪之前，应仔细阅读操作手册并进行培训，确保操作人员熟悉设备的使用方法和注意事项。

2.在进行泄漏测试前，需要对被测试设备进行清洁和消毒，以避免测试结果的误差。

3.在进行测试时，应保持测试现场的通风良好，以确保测试结果的准确性。

4.在进行测试时，应严格按照操作手册上的测试参数进行设置，避免参数设置错误导致测试结果的误差。

5.在测试过程中，应注意观察测试仪的显示数值和指示灯，及时发现异常情况并采取相应措施。

6.在测试结束后，应将测试结果记录保存，并根据需要进行数据统计和分析，以便后续的维护和管理。

7.定期对医用泄漏测试仪进行校准和维护，确保测试仪的运行准确和可靠。

8.在使用医用泄漏测试仪时，应遵守相关的安全规定和操作流程，确保操作人员的人身安全。

文件制修订记录为了规范操作过程，确保测试结果的准确性和使设备正常、安全运行，特制定此操作规程。

二、适用范围本文件适用于本公司对医用泄漏电流测试仪的操作。

三、规程内容3.1准备工作a.确认仪器处于有效且合格的计量状态b.仪器外壳接地良好；c.仪器外观检查无明显损坏或异常。

3.2 将测试线与后板正确连接。

3.3 按下电源开关，预热5-10分钟3.4 根据测试需要设置各项参数，直到面板上状态指示正确。

3.5 根据测试接线图接好样品，按下测试键。

3.6 测试后，电阻表显示值为样品接地电阻值。

3.7 选择定时测试时，接好线后只需按下测试按钮即可完成测试过程。

3.8 选择手动测试时，则要人工按下测试按钮结束测试。

3.9 测试结束测试时间到或再次按下测试键即结束本次测试，此时，仪器应处于复位状态。

关掉样品供电电源及仪器电源，卸下样品及相关配套四、操作方法1.0 仪器界面1.1 电源开关；1.2 启动钮：按下时，测试灯亮，泄漏测试端输出测试电压；1.3 复位钮：按下时，测试灯灭，无测试电压输出；1.4 测试装置（MD）输入端（接地端）；1.5 测试装置（MD）输入端；1.6 被测医用电气设备（FE）连接端；1.7 被测医用电器设备保护接地（PE）连接端；1.8 辅助电压输出端口，测量外壳漏电流、患者漏电流时选择使用；1.9 接地端口。

1.10 测试电源输出端；提供被测医用电气设备供电电路；1.11 泄漏测试电压调节钮；顺时针为大，反之为小；1.12 泄漏电流超漏指示灯；此灯亮表示测试的泄漏电流超过预置电流；1.13 测试状态指示灯：此灯亮表示仪器正处于测试状态；1.14 电压单位指示符；1.15 电压显示值指示窗口；1.16 泄漏电流单位指示符：点亮时为‘µA’，熄灭时为‘mA’；1.17 泄漏电源显示值指示窗口；1.18 测试时间单位指示符；1.19 测试时间显示值指示窗口；1.20 泄漏电流直流预置调节钮：当按下电流转换开关，处于DC-1.同时按下泄漏电流预置按键，根据电流量程可设定0.005-2mA任意直流电流报警值；1.21 泄漏电流交流预置调节钮：当弹起电流转换开关，处于AC-1.同时按下泄漏电流预置按键，根据电流量程可设定0.005-10mA任意交流电流报警值；1.22 泄漏电流测试与预置转换开关；按下时结合泄漏电流转换开关、泄漏电流量程可设定并显示交、直流泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值；1.23 泄漏电流量程值开关：按下时为0-200µA，弹出时为2/10mA；1.24 泄漏电流量程值开关：按下时为0-10mA，弹出时0-2mA；1.25 泄漏电流交流、直流显示值开关：按下时为直流电流显示，弹出时为交流电流显示；1.26 定时开关：‘开’时为1s-99s内任意设定（倒计时），‘关’时为手动；1.27 时间预置拨盘：可在1s-99s内任意设定定时时间；1.28 测试工作电压、辅助电压（V2）显示值开关：按下时为测试工作电压显示（power端口电压），弹出时为辅助电压（V2）显示（S9端口）；1.29 辅助电压（V2）调节钮：顺时针为大，反之为小；1.30 测试装置（MD）输入端（接地端）的接地开关：按下该端接地，弹出该端与地开路；1.31 PE连接端的接地开关：按下PE端接地，弹出PE端与地开路；1.32 FE连接端的接地开关：按下FE端接地，弹出FE端与地开路；1.33 接地开关：按下接地，弹出与地开路；1.34 辅助电压极性转换开关；1.35 正常/单一故障切换开关：按下时为‘正常状态’，弹出时为‘单一故障状态’（工作电源切换）；1.36 测试电源供电电路极性转换开关：相当于GB9706.1第194中b）条中的S5开关（工作电源切换）；2.0 使用操作2.1 测试准备2.1.1 接通测试仪电源开关使仪器处于开机状态；2.1.2 按启动按钮，调节泄漏测试电压调节按钮。

医用泄漏电流测试仪操作规程一、测试前准备1.将医用泄漏电流测试仪置于平稳的工作台上，确保其与电源之间的连接线导通正常。

2.检查测试仪显示屏幕是否完好无损，电源线是否有明显的损坏或接触不良。

3.检查测试仪是否已经连接地线，并确认地线连接良好。

4.验证测试仪的工作状态，确保仪器功能正常。

二、测试设备准备1.准备一根T型适配器，将其连接至设备的电源插座。

2.将测试仪上的测量线一端插入T型适配器的一个插槽中。

3.在另一个插槽中插入测试仪的地线。

三、测试前校准1.将测试仪的电源插头插入电源插座，确保仪器通电。

2.等待测试仪的自检过程完成，确保仪器显示屏幕上无报警信息。

3.在测试仪的操作界面上选择待测试设备的电源电压以及测试电流档位，并通过仪器上的旋钮进行设定。

四、测试操作1.将待测试设备的电源插头插入T型适配器的另一个插槽中。

2.通过测试仪的选择按钮选择合适的测试模式，如差模式、共模模式等。

3.建议先进行静置电流测试，确保待测试设备在无任何操控的情况下，泄漏电流符合规定的标准。

4.操作仪器上的启动按钮，开始测试待测试设备的泄漏电流。

5.等待测试仪自动完成测试，并记录测试结果。

6.将测试结果与标准规定的泄漏电流上限进行比较，判断设备是否合格。

7.操作操控旋钮，将测试仪的电流档位调整至下一级别的较大数值，重复测试步骤4-68.重复进行不同电流档位下的测试，直到达到最大电流档位为止。

五、测试后处理1.停止测试仪的操作，将仪器上的关闭按钮关闭。

2.断开待测试设备的电源插头和T型适配器之间的连接。

3.将测试仪的电源插头从电源插座中拔出，彻底断开仪器与电源之间的连接。

4.清洁测试仪的表面和显示屏幕，确保其干净整洁。

5.打印或记录测试结果，存档备查。

六、仪器维护1.定期对医用泄漏电流测试仪进行校准，以保证测试结果的准确性。

2.避免将测试仪暴露在潮湿、高温、寒冷或有腐蚀性的环境中。

3.定期检查测试仪的电源线和测量线，确保其无损伤。

泄漏电流测试仪操作方法和测试注意事项泄漏电流测试仪如何操作泄漏电流测试仪紧要由试验电源、阻抗变换、量程转换、交直流转换、指示和声光报警电路构成，产品紧要用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻泄漏电流测试仪紧要由试验电源、阻抗变换、量程转换、交直流转换、指示和声光报警电路构成，产品紧要用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体阻抗，操作方法及事项如下：泄漏电流测试仪的操作方法：1、插上电源，接通电源开关，电源指示灯亮；2、选择电源量程，按下所需电流按钮；3、选择泄漏电流报警值；4、选择测试时间；5、将被测物接入测量端，启动泄漏电流测试仪，将试验电压升至被测物额定工作电压的1.06倍（或1.1倍），切换相位转换开关，分别读取二次读数，选取数值大的读数泄漏电流值。

当转换开关K 与零线接通时，测试仪所采样的是中线与外壳间的泄漏电流；当K 与相线接通时，测试的是相线与外壳间的泄漏电流。

必需注意的是：K与零线接通或K与相线接通，泄漏电流不愿定相同。

这是由于家用电器绝缘弱点的位置是随机的。

因此，泄漏电流测试应通过K转换极性，取其中的较大值作为被测电热器具的泄漏电流值。

泄漏电流测试仪测试注意事项：1、泄漏电流测量是带电进行测量的，被测电器外壳是带电的。

因此，试验人员必需注意安全，各式各样试验室应订立安全操作规程，在没有切断电流前，不得触摸被测电器。

2、在工作温度下测量泄漏电流时，假如被测电器不是通过隔离变压器供电，被测电器应彩绝缘性能牢靠的物质绝缘垫与地绝缘。

否则将有部分泄漏电流直接流经地面而不经过泄漏电流测试仪，影响测试数据的精准性。

3、应尽量削减环境对测试数据的影响，测试环境的温度、湿度和绝缘表面的污染情况，对于泄漏电流有很大影响，温度高、湿度大，绝缘表面严重污染，测定泄漏电流值较大。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

医用漏电流测试仪操作指导书（IATF16949-2016/ISO9001-2015）1.0目的为保证ET2675F型医用漏电流测试仪的操作安全和测量准确，制定本规程。

2.0适用范围适用于ET2675F型医用漏电流测试仪的操作管理。

3.0职责质管部负责漏电流测试仪的管理工作，检验员实施具体操作。

4.0内容4.1漏电流测试仪的技术规格4.1.1输出测量电压范围： AC 0~250V，精度：50~250V ±5%。

4.1.2漏电流测量范围：100μA档：5μA~100μA；1mA 档：50μA~1mA；10mA档：0.5mA~10mA。

报警精度：10μA~10mA。

4.1.3时间范围：1~99s，连续设定和手动。

4.1.4使用条件：环境温度0~40°C，相对湿度不大于75%。

4.1.5外形尺寸（mm）：400（w）×340(d) ×170(h)。

4.2漏电流测试仪的使用注意事项4.2.1仪器电源必须有良好的接地，以免在短路时发生危险。

4.2.2接被测量设备时，必须保证仪器处于复位状态且输出测试电压调节到“0”的位置。

4.2.3医用电气设备功耗不得大于300VA（AC250V,1.2A），否则会使机内电源过载造成损坏。

4.2.4测试灯、超漏灯一旦损坏，必须立即更换，以免造成误判。

4.3漏电流测试仪的操作4.3.1打开电源开关，仪器处于复位状态，将输出电压旋钮调至“0”位置。

将被测量设备的电源插头与仪器的电压输出端相连接，接通被测量设备的电源，根据标准要求选择是否定时测试。

4.3.2对地漏电流的测量根据标准要求选择对应的漏电流量程，调节“预置调节”电位器至设定报警值，然后将“预置/测量”开关置于测量状态；将被测量设备的保护接地端与本仪器测量装置（MD）的红色接线柱输入端相连接，MD的黑色接线柱则通过与之相连接的开关接地，被测量设备的功能接地端FE与本仪器的FE端相连接，与FE相连接的S10开关按下接地，S1开关置于“正常”工作状态；按下启动按钮，缓慢调节输出电压为242V；任意组合转换S5换相开关、S10开关，分别读出漏电流值；将S1开关置于“单一故障”状态，任意组合转换S5换相开关、S10开关，分别读出漏电流值；在测试过程中，如果漏电流值超过预置设定值，本仪器将超漏报警并发出报警信号，则被测设备不合格。

泄漏电流测试仪使用说明一、仪器概述二、仪器操作步骤1.接线准备将泄漏电流测试仪的电源线插入标准电源插座。

根据测试设备的类型选择合适的测试线缆，将测试线缆的一个端口插入泄漏电流测试仪的测试接口，另一个端口连接到待测设备的测试点或电源插座。

2.仪器开机打开泄漏电流测试仪的电源开关，仪器将开始初始化，并显示系统状态。

在一段时间后，待测设备的泄漏电流数值将显示在仪器的屏幕上。

3.设置参数根据测试需要，设置仪器的参数。

如设定测试电压、测试时间、测试模式等。

测试电压是指施加到待测设备上的电压大小，一般可选择低电压（例如50V）或高电压（例如500V）。

测试时间是指持续施加电压的时间，一般可选择几秒到几分钟。

测试模式可以选择自动模式或手动模式，自动模式下仪器会自动进行测试并记录结果，手动模式下需要用户手动触发测试。

4.进行测试确认参数设置正确后，按下测试开始按钮，泄漏电流测试仪将开始施加电压到待测设备上，并开始测量泄漏电流。

在测试过程中，仪器将显示当前测量数值，并在测试结束后显示测试结果。

5.处理测试结果根据需要，将测试结果记录下来或导出到计算机进行进一步处理。

一般来说，泄漏电流是一个相对的数值，所以需要与设备的规格进行比较。

如果测试结果超过了设备规定的泄漏电流范围，说明设备存在泄漏问题，需要进行修理或调整。

三、注意事项1.在进行测试之前，应确保仪器和待测设备的连接正确，并保证连接线缆的质量良好，以免影响测试结果。

2.在测试过程中，应注意安全防护，避免触电风险。

禁止用湿手或脱漆的导线进行测试。

3.在测试之前，应检查待测设备的外部线路是否正确，避免因线路故障导致测试结果不准确。

4.使用仪器时，应按照仪器的规定操作，严禁擅自拆卸或改变仪器的内部结构。

5.使用完毕后，应将仪器关闭并拔掉电源线，以免长时间不使用造成损坏。

一．目的：实施对医用电气产品的泄漏电流测试，使其满足GB9706和YY91081的标准要求，同时为产品检测人员作业提供操作指导。

二．适用范围：适用于本公司医用卤素灯和医用疝灯卤素灯等冷光源产品的泄露电流测试。

三．责任者：质量管理部负责人，检验员。

五．操作程序：5.1 测量前的准备：5.1.1 了解被测产品技术性能，熟悉被测产品泄漏电流测试标准要求和测试内容；5.1.2 根据GB9706.1和YY91081要求，确定被测产品泄漏电流测试图列。

5.2 测试操作前准备：5.2.1 检查电源进线是否正常；5.2.2 保险丝是否完好。

5.3测试操作步骤：5.3.1 接通测试仪器电源，打开电源开关；5.3.2 根据测试内容要求结合被测产品性质，设置本测试仪器超泄漏报警电流为0.10mA，即测试过程中可能出现的最大电流允许值；5.3.3 设置测试电压：按“测试按钮”后，调节“电压调节旋钮”设置“测试电压输出”（V1）为额定网电压220V的1.1倍，即242V。

将“外来电压”旋钮（V2）跳为0V；5.3.4 设置阻抗档位：被测产品冷光源属于BF型产品，故阻抗开关置于R3（47kΩ）档；5.3.5 将被测产品电源插头插入仪器的“测试电源输出端”的插座内；5.3.6 依照下图1所示连接进行产品对地漏电流测试，须在测试仪器复位状态和电压输出为0的状态下操作；5.3.7 依照下图2所示连接进行产品患者漏电流测试，按下仪器上的交直流选择键，进行直流测试；5.3.8 按“测试”按钮，仪器进入测试状态后打开被测产品电源开关，测试过程中开关的开闭组合，按照测试表格中的要求进行；5.3.9 若在测试过程中仪器报警，说明被测产品的漏电流过大，判定为该项测试不合格；5.3.10 测试结束时，须将电压调节为0，关闭仪器电源，并填写好相关仪器使用记录。

六．注意事项：6.1 在测试过程中，仪器设定的测试参数如需重新设定，应在仪器复位后再进行。

作业文件泄漏电流测试仪操作规范页数第1页，共1页1 操作方法：1.1 .接通电源：确定“电压调节”旋钮已置“0”位，然后打开电源开关。

1.2 设定“漏电流值：调节漏电流预置电位器将泄漏电流预置在所需值。

1.3 选择好测试电阻1750Ω或1000Ω。

1.4 按下启动开关调节输出出电压至所需测试电压后复位。

1.5 将被测件插上测试端并启动进行测试，分别测试L或N相，取测试的泄漏电流值大的一个既为所被测件的泄漏电流。

1.6 定时测试，将定时开关置在定时位置，调节定时拔盘开关，设定所需的定时时间，然后按下启动开关，并调节电压调节旋钮使输出电压至所需值。

1.7 手动测试：将定时开关置在定时位置，按下启动开关即可。

1.8 在测试过程中，如果检测到的漏电流值超过设定的漏电流预置时，仪器会自动报警并切断输出电压。

这时只要按下复位开关即可，仪器重新回到待测状态。

1.9 测量中发现仪器出现故障时，应立即切断电源，待排除故障后方可操作。

同时，应把从上次校验仪器以来所检验的产品全重新检验。

1.10 不合格品在测试完毕后应立即送回相应工位返工。

1.11 测试完毕，应将仪表归零，然后及时切断电源，以防止非专业操作人员操作该仪器。

注：泄漏电流测试测量是带电进行测量的，被测电器外壳是带电的，因此测试人员必须十分注意操作规程编制：审核：批准：作业文件电子元器件分析仪操作规范页数第1页，共1页1 开机预热：1.1 插上电源插头，打开电源开关，预热10分钟,待机内达到热平衡后，进行正常测试。

2测量条件的选择：2.1 频率：按“频率”键，依规格书要求选择频率（100HZ、1KHZ、10KHZ），无要求时，按下表选取。

（因本仪器不提供120HZ的频率，当测量条件为120HZ时，近似选100HZ）。

2.2 等效方式：按“方式”键，依规格书选择串联和并联。

当规格书无要求时，依以下原则选择：一般地，对于低值阻抗元件使用串联等效电路，反之，则使用并联等效电路。

医用泄漏电流测试仪操作保养规程一、前言二、操作规程1.仪器检查在使用医用泄漏电流测试仪之前，必须仔细检查仪器的外观是否完好无损，插头是否干净，电源线是否正常，以及仪器的连接线和电极是否损坏。

如有发现异常情况，应及时进行维修或更换。

2.仪器连接将医用泄漏电流测试仪的电源插头插入电源插座，然后将测试仪的电极连接线插入需要测试的医疗设备的相应插座，确保连接牢固可靠。

3.测试准备打开医用泄漏电流测试仪的电源开关，待仪器自检完成后进入正常工作状态。

此时，选择合适的测试模式和测试参数，可根据具体的医疗设备和测试需求进行选择。

4.进行测试按下测试仪上的测试按键，开始对医疗设备进行泄漏电流测试。

在测试过程中，可观察测试仪上的指示灯和显示屏，以判断测试结果是否正常。

同时，还需注意观察医疗设备的运行情况，如有异常应立即停止测试。

5.保存测试结果测试完成后，记录测试结果，并将测试仪上的测试数据导出或保存到电脑或其他设备上，以备后续分析和比对。

6.断开连接测试完成后，应首先断开医用泄漏电流测试仪与医疗设备的连接，然后再将测试仪的电源插头拔掉，确保安全。

三、保养规程1.定期检查每个月对医用泄漏电流测试仪进行一次外观检查，检查仪器的外壳是否完好，仪表盘是否清洁，连接线和电极是否损坏。

如发现异常情况，应及时进行维修或更换。

2.清洁保养每次使用后，应将医用泄漏电流测试仪进行清洁，使用软布轻轻擦拭仪器的外壳和显示屏，确保不受灰尘、水滴等污染物的影响。

同时，还需定期清洁仪器的连接线和电极。

3.保持干燥4.防止碰撞5.定期校准每年进行一次医用泄漏电流测试仪的校准，以确保测试结果的准确性和可靠性。

校准过程中，应详细记录校准操作和结果，并保留校准证明文件。

四、结语医用泄漏电流测试仪是医疗设备的重要测试工具，正确的操作和有效的保养对保障医用泄漏电流测试仪的正常工作和安全可靠性至关重要。

希望本文所列操作保养规程能为用户提供参考，确保医用泄漏电流测试仪的正常使用和保养。
