岩土中的应力测量
- 格式:ppt
- 大小:1.23 MB
- 文档页数:28

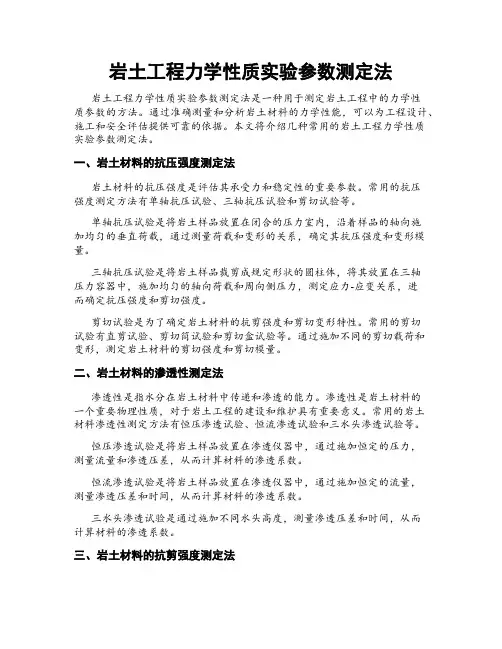

岩土工程力学性质实验参数测定法岩土工程力学性质实验参数测定法是一种用于测定岩土工程中的力学性质参数的方法。
通过准确测量和分析岩土材料的力学性能,可以为工程设计、施工和安全评估提供可靠的依据。
本文将介绍几种常用的岩土工程力学性质实验参数测定法。
一、岩土材料的抗压强度测定法岩土材料的抗压强度是评估其承受力和稳定性的重要参数。
常用的抗压强度测定方法有单轴抗压试验、三轴抗压试验和剪切试验等。
单轴抗压试验是将岩土样品放置在闭合的压力室内,沿着样品的轴向施加均匀的垂直荷载,通过测量荷载和变形的关系,确定其抗压强度和变形模量。
三轴抗压试验是将岩土样品裁剪成规定形状的圆柱体,将其放置在三轴压力容器中,施加均匀的轴向荷载和周向侧压力,测定应力-应变关系,进而确定抗压强度和剪切强度。
剪切试验是为了确定岩土材料的抗剪强度和剪切变形特性。
常用的剪切试验有直剪试验、剪切筒试验和剪切盒试验等。
通过施加不同的剪切载荷和变形,测定岩土材料的剪切强度和剪切模量。
二、岩土材料的渗透性测定法渗透性是指水分在岩土材料中传递和渗透的能力。
渗透性是岩土材料的一个重要物理性质,对于岩土工程的建设和维护具有重要意义。
常用的岩土材料渗透性测定方法有恒压渗透试验、恒流渗透试验和三水头渗透试验等。
恒压渗透试验是将岩土样品放置在渗透仪器中,通过施加恒定的压力,测量流量和渗透压差,从而计算材料的渗透系数。
恒流渗透试验是将岩土样品放置在渗透仪器中,通过施加恒定的流量,测量渗透压差和时间,从而计算材料的渗透系数。
三水头渗透试验是通过施加不同水头高度,测量渗透压差和时间,从而计算材料的渗透系数。
三、岩土材料的抗剪强度测定法岩土材料的抗剪强度是分析和设计岩土工程的重要参数。
常用的抗剪强度测定方法有直剪试验、剪切试验和三轴剪切试验等。
直剪试验是将岩土样品放置在闭合的剪切仪器中,施加相等而相反方向的剪切荷载,通过测量剪切应力和剪切应变的关系,确定其抗剪强度和变形特性。

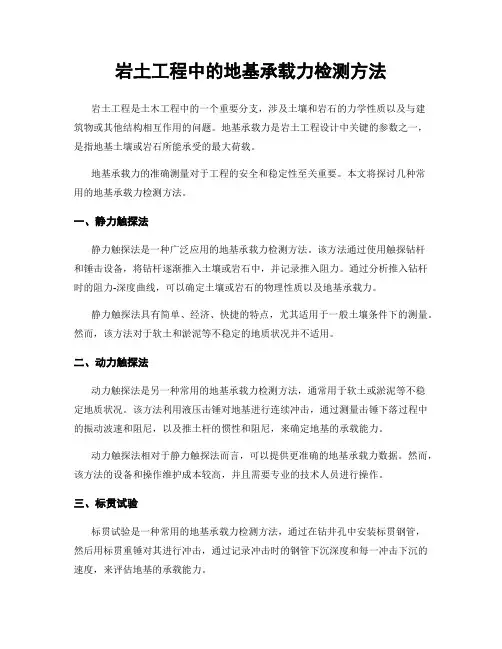

岩土工程中的地基承载力检测方法岩土工程是土木工程中的一个重要分支,涉及土壤和岩石的力学性质以及与建筑物或其他结构相互作用的问题。
地基承载力是岩土工程设计中关键的参数之一,是指地基土壤或岩石所能承受的最大荷载。
地基承载力的准确测量对于工程的安全和稳定性至关重要。
本文将探讨几种常用的地基承载力检测方法。
一、静力触探法静力触探法是一种广泛应用的地基承载力检测方法。
该方法通过使用触探钻杆和锤击设备,将钻杆逐渐推入土壤或岩石中,并记录推入阻力。
通过分析推入钻杆时的阻力-深度曲线,可以确定土壤或岩石的物理性质以及地基承载力。
静力触探法具有简单、经济、快捷的特点,尤其适用于一般土壤条件下的测量。
然而,该方法对于软土和淤泥等不稳定的地质状况并不适用。
二、动力触探法动力触探法是另一种常用的地基承载力检测方法,通常用于软土或淤泥等不稳定地质状况。
该方法利用液压击锤对地基进行连续冲击,通过测量击锤下落过程中的振动波速和阻尼,以及推土杆的惯性和阻尼,来确定地基的承载能力。
动力触探法相对于静力触探法而言,可以提供更准确的地基承载力数据。
然而,该方法的设备和操作维护成本较高,并且需要专业的技术人员进行操作。
三、标贯试验标贯试验是一种常用的地基承载力检测方法,通过在钻井孔中安装标贯钢管,然后用标贯重锤对其进行冲击,通过记录冲击时的钢管下沉深度和每一冲击下沉的速度,来评估地基的承载能力。
标贯试验是一种较为简单且经济的地基承载力检测方法,适用于不同类型的土壤和岩石。
然而,由于标贯试验受到钢管摩擦、杆与杆之间的摩擦和其他因素的影响,其测试结果可能存在一定程度的误差。
四、动载试验动载试验是一种直接测定地基承载力的方法。
该方法通过在地基上施加一定的动态荷载,并测量荷载产生的变形和应力反应,来评估地基的承载能力。
动载试验是一种较为准确的地基承载力检测方法,可以考虑到荷载的时间变化和频率等因素对地基的影响。
但是,动载试验需要精确的实验设备和复杂的数据分析,运行成本较高。

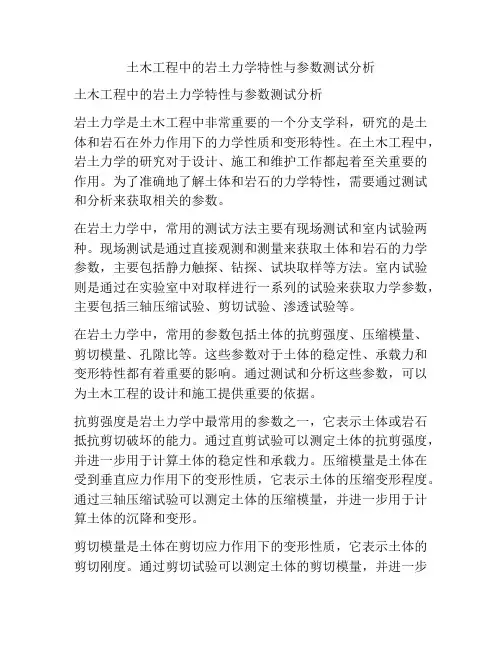

土木工程中的岩土力学特性与参数测试分析土木工程中的岩土力学特性与参数测试分析岩土力学是土木工程中非常重要的一个分支学科,研究的是土体和岩石在外力作用下的力学性质和变形特性。
在土木工程中,岩土力学的研究对于设计、施工和维护工作都起着至关重要的作用。
为了准确地了解土体和岩石的力学特性,需要通过测试和分析来获取相关的参数。
在岩土力学中,常用的测试方法主要有现场测试和室内试验两种。
现场测试是通过直接观测和测量来获取土体和岩石的力学参数,主要包括静力触探、钻探、试块取样等方法。
室内试验则是通过在实验室中对取样进行一系列的试验来获取力学参数,主要包括三轴压缩试验、剪切试验、渗透试验等。
在岩土力学中,常用的参数包括土体的抗剪强度、压缩模量、剪切模量、孔隙比等。
这些参数对于土体的稳定性、承载力和变形特性都有着重要的影响。
通过测试和分析这些参数,可以为土木工程的设计和施工提供重要的依据。
抗剪强度是岩土力学中最常用的参数之一,它表示土体或岩石抵抗剪切破坏的能力。
通过直剪试验可以测定土体的抗剪强度,并进一步用于计算土体的稳定性和承载力。
压缩模量是土体在受到垂直应力作用下的变形性质,它表示土体的压缩变形程度。
通过三轴压缩试验可以测定土体的压缩模量,并进一步用于计算土体的沉降和变形。
剪切模量是土体在剪切应力作用下的变形性质,它表示土体的剪切刚度。
通过剪切试验可以测定土体的剪切模量,并进一步用于计算土体的变形和承载力。
孔隙比是土体中孔隙体积与总体积之比,它表示土体的孔隙程度。
通过渗透试验可以测定土体的渗透系数和渗透速率,并进一步用于计算土体的渗透性和排水能力。
在进行岩土力学参数测试时,需要选择合适的试验方法和设备,并严格按照标准操作。
同时,还需要进行数据处理和分析,以得到准确可靠的参数结果。
在分析参数时,需要考虑土体和岩石的物理性质、结构性质和应力状态等因素,并合理地进行模型假设和计算。
总之,岩土力学特性与参数测试分析在土木工程中具有重要的意义。
岩土工程原位测量技术(每日一练)岩土工程原位测量技术是岩土工程领域中非常重要且广泛应用的一项技术。
它通过对地下和地面实际工程情况进行测量和监测,可以帮助工程师评估和掌握土壤和岩石的物理性质、工程质量及变形等相关参数,从而为岩土工程的设计、施工和运营提供准确的数据和信息。
岩土工程原位测量技术对于工程项目的成功实施至关重要。
通过对地下情况进行准确测量,可以帮助工程师更好地了解和预测土壤和岩石的性质和行为。
准确的原位测量数据可以有效指导岩土工程的设计和施工,降低工程风险,并确保工程的安全性、可靠性和经济性。
岩土工程原位测量技术广泛应用于各个岩土工程领域,包括但不限于:土地开发和建设项目:原位测量技术可以提供关于土壤特性和可行性的数据,帮助工程师评估土地可用性和合理规划建设项目。
基础设施建设:通过实施原位测量,可以准确评估地下土壤和岩石的工程性质,并为建设道路、桥梁、地铁以及其他基础设施提供支持。
岩土工程施工:原位测量技术可以实时监测土壤和岩石在施工过程中的变形以及施工质量,从而确保工程施工的安全和高效。
地质灾害预测和防治:通过岩土工程原位测量,可以及时掌握地质灾害发生的趋势和特征,预测和评估灾害风险,并采取相应的防治措施。
岩土工程原位测量技术的应用领域非常广泛,对于提高工程质量和安全性,降低工程风险,发展可持续岩土工程具有重要意义。
岩土工程原位测量技术是一种通过现场测量来获取土壤和岩石体性质参数的技术。
它通过在土体或岩体内部进行测量,从而获得与工程设计和施工相关的重要数据。
基本原理和方法岩土工程原位测量技术基于测量仪器的应用,通过测量土地或岩石体的物理性质、场地地下水位以及地下有关参数等,来了解工程地质条件。
这些测量数据可以帮助工程师进行土体和岩石的工程特性评估,以及工程设计和建设过程中的风险评估。
各种测量技术的概述和适用条件地质勘探技术地质勘探技术通过钻孔、取土样和岩心等方式,以及地下探测仪器的应用,来获取土壤和岩石的物理特性和工程性质参数。
岩土工程中的土体变形监测技术岩土工程是一门涉及土体与岩体的力学和工程学科,它研究土体在工程施工和运营过程中的力学性能和变形规律。
在岩土工程中,土体的变形是一个重要的研究内容,因为它直接影响到土体力学性质和工程结构的稳定性。
土体的变形可以分为弹性变形和塑性变形两种类型。
弹性变形是指材料在受到外力作用后,具有恢复力的能力,没有永久性变形。
而塑性变形则是指材料在受力作用下会产生永久性变形。
在岩土工程中,我们主要关注土体的塑性变形,因为它更为复杂且难以预测。
为了有效监测土体的变形情况,岩土工程中采用了多种不同的监测技术。
其中最常用的技术包括测量沉降、位移监测、压力监测和静力触探等。
测量沉降是一种常用的土体变形监测技术。
通过在工程施工过程中定期测量地表沉降点的变化,可以了解土体的整体变形情况。
通常,工程中会选择一些标志性建筑物或地标作为基准点,然后通过测量它们的沉降情况来判断土体的变形情况。
这种监测技术的优点是简单易行,但它只能提供整体变形的信息,对于细小的变形情况无法有效监测。
位移监测是一种更为精细的土体变形监测技术。
它通过在土体中安装位移传感器来实时监测土体的位移情况。
位移传感器可以是激光测距仪、位移计或者应变计等。
这些传感器将土体的变形转化为电信号,并通过数据采集仪器进行记录和分析。
位移监测技术可以提供非常详细和准确的土体变形信息,对于工程的长期稳定性评估和灾害预警具有重要意义。
除了位移监测技术,压力监测也是岩土工程中常用的变形监测技术之一。
压力监测可以通过在土体中安装压力传感器来实时监测土体的应力变化。
这种监测技术主要应用于地下开挖和隧道工程中,通过监测土体的应力分布情况,可以评估工程结构和土体之间的相互作用,避免因应力集中导致的不稳定问题。
最后,静力触探是一种常用的土体变形监测技术,它通过向土体中插入静力触探钻杆来测量土体的密实度和承载能力。
静力触探技术可以用于评估土体的变形性质和工程结构的安全性。

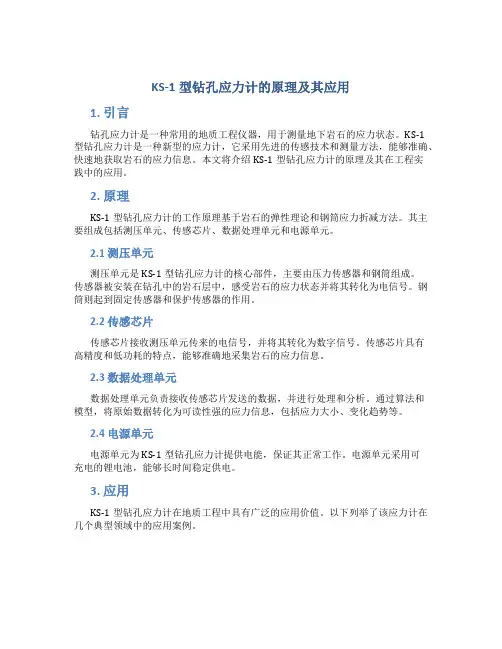

KS-1型钻孔应力计的原理及其应用1. 引言钻孔应力计是一种常用的地质工程仪器,用于测量地下岩石的应力状态。
KS-1型钻孔应力计是一种新型的应力计,它采用先进的传感技术和测量方法,能够准确、快速地获取岩石的应力信息。
本文将介绍KS-1型钻孔应力计的原理及其在工程实践中的应用。
2. 原理KS-1型钻孔应力计的工作原理基于岩石的弹性理论和钢筒应力折减方法。
其主要组成包括测压单元、传感芯片、数据处理单元和电源单元。
2.1 测压单元测压单元是KS-1型钻孔应力计的核心部件,主要由压力传感器和钢筒组成。
传感器被安装在钻孔中的岩石层中,感受岩石的应力状态并将其转化为电信号。
钢筒则起到固定传感器和保护传感器的作用。
2.2 传感芯片传感芯片接收测压单元传来的电信号,并将其转化为数字信号。
传感芯片具有高精度和低功耗的特点,能够准确地采集岩石的应力信息。
2.3 数据处理单元数据处理单元负责接收传感芯片发送的数据,并进行处理和分析。
通过算法和模型,将原始数据转化为可读性强的应力信息,包括应力大小、变化趋势等。
2.4 电源单元电源单元为KS-1型钻孔应力计提供电能,保证其正常工作。
电源单元采用可充电的锂电池,能够长时间稳定供电。
3. 应用KS-1型钻孔应力计在地质工程中具有广泛的应用价值。
以下列举了该应力计在几个典型领域中的应用案例。
3.1 桥梁工程在桥梁工程中,岩石的应力状态对桥梁的稳定性和安全性至关重要。
通过使用KS-1型钻孔应力计,可以实时监测桥梁基础岩石的应力变化,及时发现问题并采取措施,保证桥梁的结构安全。
3.2 地下工程地下工程中常常需要钻孔,钻孔的稳定性受到岩石应力的影响。
KS-1型钻孔应力计可以在钻孔过程中实施连续监测,及时获取地下岩石的应力信息,为地下工程的设计和施工提供参考依据。
3.3 岩土工程岩土工程中需要对地下岩石进行力学性质的测试和分析。
KS-1型钻孔应力计可以直接测量岩石的应力大小,为岩土工程的设计和施工提供重要参数,并减少后期风险。
岩土工程中的三轴试验数据处理与模型参数反演岩土工程是土木工程的一个分支,涉及到土和岩石的力学性质与工程应用。
三轴试验是岩土工程中常用的试验方法之一,旨在研究材料在不同的应力状态下的力学行为。
三轴试验数据处理与模型参数反演是岩土工程研究中重要的环节,将在本文中探讨。
一、三轴试验数据处理三轴试验涉及到多种数据,如应力-应变曲线、剪切强度参数及其对应的应力和切线模量等。
这些数据的获取需要一定的试验设备和仪器,如三轴试验仪和应变计等。
而数据处理也需要一定的理论和方法支撑。
1. 应力-应变曲线应力-应变曲线是三轴试验中最基本的数据之一,通常表示松弛和强化等阶段中材料的力学行为。
在三轴试验中,往往需要测量三个方向的应力和应变数据,然后综合计算得出三个方向上的平均应力和平均应变数据。
处理应力-应变曲线数据时,需要用到一些常用的理论和方法,如弹性模量、塑性指数和应力路径等。
2. 剪切强度参数剪切强度参数是三轴试验中另一重要的数据之一,通常包括内摩擦角和凝聚力等。
处理剪切强度参数数据时,需要用到一些经验公式和数学方法,如摩尔-库仑准则和线性回归分析等。
3. 应力和切线模量应力和切线模量是三轴试验中涉及到的另一类数据,通常表示材料的刚度和变形特性。
处理应力和切线模量数据时,需要用到一些反演方法和数学模型,如经验拟合和神经网络等。
二、模型参数反演模型参数反演是一种逆向方法,旨在通过实验数据或场地观测数据来确定模型参数,从而优化或改进模型预测结果。
在岩土工程中,模型参数反演涉及到多个因素,如试验设计、数据分析和模型识别等。
1. 试验设计试验设计是模型参数反演的第一步,需要考虑多种因素,如试验类型、应力水平、应变率、应变路径和试样大小等。
合理的试验设计能够最大程度地提高数据的可靠性和精度,从而为后续的模型参数反演提供更有价值的数据。
2. 数据分析数据分析是模型参数反演的核心环节,需要运用多种分析方法和算法,如参数估计、优化算法、反演模型和敏感度分析等。
地应力与地应力测量方法简介3.1 地应力与地应力测量方法简介地应力,又称原岩应力,也称岩体初始应力或绝对应力,是在漫长的地质年代里,由于地质构造运动等原因产生的。
在一定时间和一定地区内,地壳中的应力状态是各种起源应力的总和。
主要由重力应力、构造应力、孔隙压力、热应力和残余应力等耦合而成,重力应力和构造应力是地应力的主要来源。
地应力的形成主要与地球的各种动力运动过程有关,其中包括:板块边界受压、地幔热对流、地球内应力、地心引力、地球旋转、岩浆侵入和地壳非均匀扩容等。
另外,温度不均、水压梯度、地表剥蚀或其他物理化学变化等也可引起相应的应力场。
而重力作用和构造运动是引起地应力的主要原因,其中尤以水平方向的构造运动对地应力的形成影响最大。
地应力测量,就是确定拟开挖岩体及其周围区域的未受扰动的三维应力状态,这种测量通常是通过多个点的量测来完成的。
地应力测量是确定工程岩体力学属性、进行围岩稳定性分析、实现岩土工程开挖设计和决策科学化的前提。
地应力对矿山开采、地下工程和能源开发等生产实践均起着至关重要的作用,所以地应力研究是当前国际采矿界上的一个前沿性课题,近几十年来,世界上许多国家均开展了地应力的测量及应用研究工作,取得了众多的成果。
随着矿区开采现代化进程的不断提高和开采深度的不断增加,对矿区所处的地质条件和应力环境提出了更进一步的要求。
查明矿区深部煤炭资源的开采地质条件和应力环境,为深部矿井的设计、建设和生产提供更加精细可靠的地质资料和数据,以便采取有效技术手段和措施,避免和减少灾害的发生,是实现矿井安全高效生产的重要保障。
地应力是引起采矿工程围岩、支架变形和破坏、产生矿井动力现象的根本作用力,在诸多的影响采矿工程稳定性因素中,地应力是最重要和最根本的因素之一。
准确的地应力资料是确定工程岩体力学属性,进行围岩稳定性分析和计算,矿井动力现象区域预测,实现采矿决策和设计科学化的必要前提条件。
采矿规模的不断扩大和开采深度的纵深发展,地应力的影响越加严重,不考虑地应力的影响进行设计和施工往往造成露天边坡的失稳、地下巷道和采场的坍塌破坏、冲击地压等矿井动力现象的发生,致使矿井生产无法进行,并经常引起严重的事故,造成人员伤亡和财产的重大损失。
浅谈原岩应力及测量方法金小川;周宗红;陈学辉【摘要】As underground engineering is deeper, the in situ rock stress will become greater. To maintain the stability of rock body during the engineering operation, the authors discuss the formation of in situ rock stress, affecting factors of in situ rock stress and several measuring methods of in situ rock stress. The paper compares these measuring methods and points out where improvements can be done.%随着地下工程作业深度的增加,岩体的原岩应力也越来越大.为了保证工程作业时岩体的稳定,讨论了原岩应力的形成、影响原岩应力的因素及几种原岩应力的测量方法,并对这几种测量方法进行了比较,提出今后测量原理原岩应力应改进的地方.【期刊名称】《矿产与地质》【年(卷),期】2012(026)005【总页数】3页(P363-365)【关键词】原岩应力;应力解除法;水力压裂法;应力恢复法;Kaiser效应【作者】金小川;周宗红;陈学辉【作者单位】昆明理工大学国土资源工程学院,云南昆明650093【正文语种】中文【中图分类】TD3110 引言地壳中没有受到人为活动影响的岩体,称为原岩;存在于原岩中的应力称为原岩应力,也叫地应力、初始应力或绝对应力。
未来二十年对于原岩应力的研究仍是国际上的一个前沿性课题,因为原岩应力的测量无论是对于地震预报、构造地质和地球动力学的研究上,还是在地下矿山开采及能源开发等生产实践中均起到了越来越重要的作用[1]。
地应力测试方案山东科技大学1 地应力测试的目的与意义1.1 地应力测试的目的与意义1.2 地应力的成因与分布特点1.3 地应力测量方法2 空心包体应力计地应力测量原理与方法2.1 空心包体应力计的结构2.2 空心包体应力计地应力测量原理2.3 地应力分量与方向的计算3地应力测量工作计划3.1 空心包体应力计地应力测量现场施工方法3.2 地应力测量地点选择要求3.3地应力测量工作计划3.4 需要现场所做的配合工作1 地应力测试的目的与意义1.1 地应力测试的目的与意义地应力通常也称为原岩应力,是指岩土体内一点固有的应力状态。
地应力是引起矿山、水利水电、土木建筑、铁路、公路和各种地下或露天岩土开挖工程变形和破坏的根本作用力。
地应力是地壳地层力学状态最基础的原始数据,是确定工程岩体力学属性,进行围岩稳定分析、岩土工程开挖设计和决策所必须的原始资料。
就采矿工程而言,地应力的大小和方向对井巷断面形态优化、方位的合理选择及巷道支护等都是重要的科学依据。
传统的岩石工程开挖设计和施工一般是根据经验进行的。
在开挖活动的规模和深度较小时,经验类比方法是有效的。
但是随着开挖规模的不断扩大和逐步向深部发展,特别是在大型矿山、大型水电站、大坝、大断面地下隧道、地下峒室以及高陡边坡等出现后,经验类比方法就逐渐失去了作用,单纯依据经验开挖施工,就不足以保障地下工程的稳定性。
地下岩体工程的稳定性,主要取决于围岩的强度、岩体的应力状态和支护体的支护能力。
为了保障地下岩体工程的稳定性,就必须对影响工程稳定性的各种因素进行充分的调查研究。
只有详细了解了这些工程影响因素,并通过定量计算和分析,才能做出既经济又安全的工程设计。
在诸多影响因素中,岩体的地应力状态是重要因素之一。
对矿山井巷工程而言,只有掌握了具体工程区域的地应力条件,才能合理确定巷道的方向、最佳断面形状、尺寸、开挖步骤、支护形式和支护参数等。
由于各种岩体开挖的复杂性和多样性,利用解析理论方法进行工程稳定性分析和计算是十分困难的。
题目:岩体初始地应力主要包括()
选项A:自重应力和成岩应力
选项B:自重应力和温度应力
选项C:构造应力和自重应力..
选项D:构造应力和渗流荷载
答案:构造应力和自重应力..
题目:孔壁应变法根据广义虎克定律等推测岩体中的初始地应力,需要通过测量应力解除过程中的哪些数据()
选项A:孔壁的应变
选项B:孔壁上的应力
选项C:孔径的变化
选项D:钻孔的变形
答案:孔壁的应变
题目:如果不进行测量而想估计岩体的初始地应力状态,则一般假设侧压力系数为下列哪一个值比较好()
选项A:1
选项B:1
选项C:1.0
选项D:0.5
答案:0.5
题目:下列关于岩石初始应力的描述中,哪个是正确的()选项A:垂直应力一定大于水平应力
选项B:构造应力以水平应力为主
选项C:自重应力和构造应力分布范围基本一致
选项D:自重应力以压应力为主,亦可能有拉应力
答案:构造应力以水平应力为主
题目:初始地应力是指下列哪种应力()
选项A:支护完成后围岩中的应力
选项B:未支护时的围岩应力
选项C:开挖后岩体中的应力
选项D:未受开挖影响的原始地应力
答案:未受开挖影响的原始地应力
题目:构造应力指的是()
选项A:垂直方向的地应力分量
选项B:水平方向的地应力分量
选项C:地质构造运动引起的地应力
选项D:岩体自重引起的地应力
答案:地质构造运动引起的地应力。
