高三专题复习化学平衡图像(带答案)

化学平衡图像专题复习 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#专题五化学平衡图像一、化学平衡图象常见类型1、速度—时间图此类图象定性地揭示了v正、v逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向．例1．对达到平衡状态的可逆反应X+Y Z+W，在其他条件不变的情况下，增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的聚集状态为（）A．Z、W均为气体，X、Y中有一种是气体B．Z、W中有一种是气体，X、Y皆非气体C．X、Y、Z、W皆非气体D．X、Y均为气体，Z、W中有一种为气体专练1：A(g)+3B(g) 2C(g)+Q（Q>0）达到平衡，改变下列条件，正反应速率始终增大，直达到新平衡的是（）A．升温 B．加压 C．增大c(A) D．降低c(C) E．降低c(A)2、浓度—时间图此类图象能说明各平衡体系组分（或某一成分）在反应过程中的变化情况．解题时要注意各物质曲线的折点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况．例2．图2表示800℃时A、B、C三种气体物质的浓度随时间的变化情况，t1是到达平衡状态的时间．试回答：（1）该反应的反应物是______；（2）反应物的转化率是______；（3）该反应的化学方程式为______．3、含量—温度（压强）—时间图这类图象反映了反应物或生成物的量在不同温度（压强）下对时间的关系，解题时要注意一定条件下物质含量不再改变时，应是化学反应达到平衡的特征．例3．同压、不同温度下的反应：A（g）＋B（g）C（g）；△HA的含量和温度的关系如图3所示，下列结论正确的是（）A．T1＞T2，△H>0 B．T1＜T2，△H>0 C．T1＞T2，△H<0 D．T1＜T2，△H<0例4．现有可逆反应A（g）＋2B（g）nC（g）；△H<0，在相同温度、不同压强时，A的转化率跟反应时间（t）的关系如图4，其中结论正确的是（）A．p1＞p2，n＞3 B．p1＜p2，n＞3C．p1＜p2，n＜3 D．p1＞p2，n=34、恒压（温）线该类图象的纵坐标为物质的平衡浓度或反应物的转化率，横坐标为温度或压强．例5．对于反应2A（g）＋B（g）2C（g）；△H<0，下列图象正确的是（）5．速率—温度--压强—时间图例6．反应2X(气)＋Y(气) 2Z(气)(正反应为放热反应)，在不同温度(T1和T2)及压强(P1和P2)下，产物Z的物质的量[n(z)]与反应时间(t)的关系如图所示。

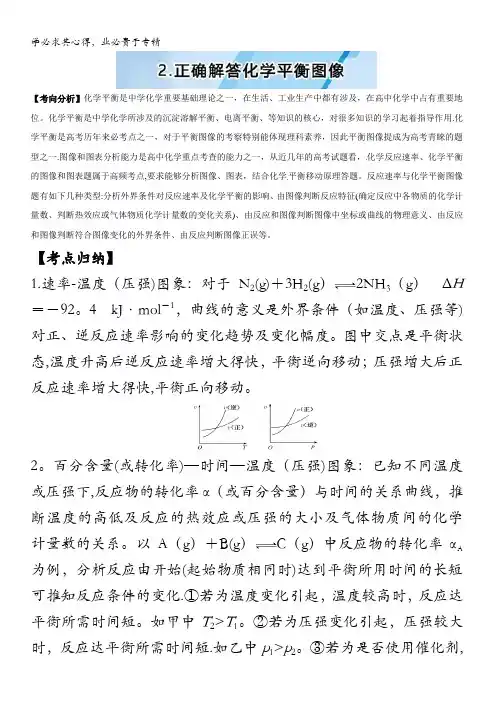

高考化学复习-化学平衡图像问题详解在教辅资料或模拟题中经常会出现下列经典图像对于化学反应mA(g)＋nB(g)＝pC(g)＋qD(g)图1 图2设置的问题及解释如下：M点前，表示从反应物开始，v正>v逆；M点为刚达到平衡点(如下图)；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应ΔH＜0。

思考M点一定就是平衡点吗？M点后一定是平衡移动吗？先来看几道高考题：1、（2019江苏）在恒压、NO和O2的起始浓度一定的条件下，催化反应相同时间，测得不同温度下NO转化为NO2的转化率如图中实线所示(图中虚线表示相同条件下NO的平衡转化率随温度的变化)。

下列说法正确的是A．反应2NO(g)+O2(g)2NO2(g)的ΔH>0B．图中X点所示条件下，延长反应时间能提高NO转化率C．图中Y点所示条件下，增加O2的浓度不能提高NO转化率D．380℃下，c起始(O2)=5.0×10−4 mol·L−1，NO平衡转化率为50%，则平衡常数K>2000【思考】最高点是平衡点吗？分析实线和虚线变化的原因是什么？从题目信息可以看出，最高点不是平衡点，相同时间，转化率减低，可能是催化剂降低活性（注意区别失活与减低活性）【答案】BD【解析】A.随温度升高NO的转化率先升高后降低，说明温度较低时反应较慢，一段时间内并未达到平衡，分析温度较高时，已达到平衡时的NO 转化率可知，温度越高NO转化率越低，说明温度升高平衡向逆方向移动，根据勒夏特列原理分析该反应为放热反应，∆H<0，故A错误；B.根据上述分析，X 点时，反应还未到达平衡状态，反应正向进行，所以延长反应时间能提高NO的转化率，故B正确；C.Y点，反应已经达到平衡状态，此时增加O2的浓度，使得正反应速率大于逆反应速率，平衡向正反应方向移动，可以提高NO的转化率，故C错误；D.设NO起始浓度为amol/L，NO的转化率为50%，则平衡时NO、O2和NO2的浓度分别为0.5amol/L、(5×10-4-0.25a)mol/L、0.5amol/L，根据平衡常数表达式K=>=2000，故D正确；故选BD。

【考向分析】化学平衡是中学化学重要基础理论之一，在生活、工业生产中都有涉及，在高中化学中占有重要地位。

化学平衡是中学化学所涉及的沉淀溶解平衡、电离平衡、等知识的核心，对很多知识的学习起着指导作用.化学平衡是高考历年来必考点之一，对于平衡图像的考察特别能体现理科素养，因此平衡图像提成为高考青睐的题型之一.图像和图表分析能力是高中化学重点考查的能力之一，从近几年的高考试题看，化学反应速率、化学平衡的图像和图表题属于高频考点,要求能够分析图像、图表，结合化学平衡移动原理答题。

反应速率与化学平衡图像题有如下几种类型:分析外界条件对反应速率及化学平衡的影响、由图像判断反应特征(确定反应中各物质的化学计量数、判断热效应或气体物质化学计量数的变化关系)、由反应和图像判断图像中坐标或曲线的物理意义、由反应和图像判断符合图像变化的外界条件、由反应判断图像正误等。

【考点归纳】1.速率-温度（压强)图象：对于N2(g)＋3H2(g）2NH3（g）ΔH ＝－92。

4 kJ·mol－1，曲线的意义是外界条件（如温度、压强等)对正、逆反应速率影响的变化趋势及变化幅度。

图中交点是平衡状态,温度升高后逆反应速率增大得快，平衡逆向移动；压强增大后正反应速率增大得快,平衡正向移动。

2。

百分含量(或转化率)—时间—温度（压强)图象：已知不同温度或压强下,反应物的转化率α（或百分含量）与时间的关系曲线，推断温度的高低及反应的热效应或压强的大小及气体物质间的化学计量数的关系。

以A（g）＋B(g）C（g）中反应物的转化率αA 为例，分析反应由开始(起始物质相同时)达到平衡所用时间的长短可推知反应条件的变化.①若为温度变化引起，温度较高时，反应达平衡所需时间短。

如甲中T2>T1。

②若为压强变化引起，压强较大时，反应达平衡所需时间短.如乙中p1>p2。

③若为是否使用催化剂,使用适宜催化剂时，反应达平衡所需时间短。

如图丙中a使用催化剂。

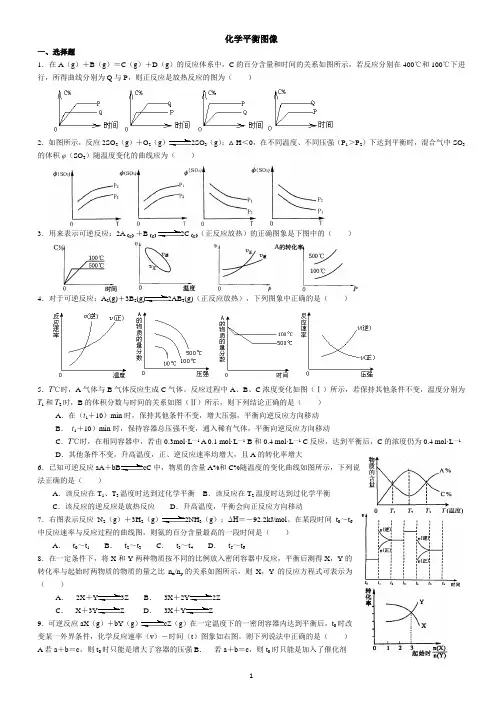

化学平衡图像一、选择题1．在A（g）＋B（g）＝C（g）＋D（g）的反应体系中，C的百分含量和时间的关系如图所示，若反应分别在400℃和100℃下进行，所得曲线分别为Q与P，则正反应是放热反应的图为（）2．如图所示，反应2SO2（g）＋O2（g）2SO3（g）；△H＜0，在不同温度、不同压强（P1＞P2）下达到平衡时，混合气中SO3的体积φ（SO3）随温度变化的曲线应为（）3．用来表示可逆反应：2A（g）＋B（g）2C（g）（正反应放热）的正确图象是下图中的（）4．对于可逆反应：A2(g)＋3B2(g)2AB3(g)（正反应放热），下列图象中正确的是（）5．T℃时，A气体与B气体反应生成C气体。

反应过程中A、B、C浓度变化如图（Ⅰ）所示，若保持其他条件不变，温度分别为T1和T2时，B的体积分数与时间的关系如图（Ⅱ）所示，则下列结论正确的是（）A．在（t1＋10）min时，保持其他条件不变，增大压强，平衡向逆反应方向移动B．t1＋10）min时，保持容器总压强不变，通入稀有气体，平衡向逆反应方向移动C．T℃时，在相同容器中，若由0.3mol·L—1 A 0.1 mol·L—1 B和0.4 mol·L—1 C反应，达到平衡后，C的浓度仍为0.4 mol·L—1 D．其他条件不变，升高温度，正、逆反应速率均增大，且A的转化率增大6．已知可逆反应aA＋bB cC中，物质的含量A%和C%随温度的变化曲线如图所示，下列说法正确的是（）A．该反应在T1、T3温度时达到过化学平衡B．该反应在T2温度时达到过化学平衡C．该反应的逆反应是放热反应D．升高温度，平衡会向正反应方向移动7．右图表示反应N2（g）＋3H2（g）2NH3（g）；ΔH＝－92.2kJ/mol。

在某段时间t0～t6中反应速率与反应过程的曲线图，则氨的百分含量最高的一段时间是（）A．t0～t1B．t2～t3C．t3～t4D．t5～t68．在一定条件下，将X和Y两种物质按不同的比例放入密闭容器中反应，平衡后测得X，Y的转化率与起始时两物质的物质的量之比n x/n y的关系如图所示，则X，Y的反应方程式可表示为（）A．2X＋Y3Z B．3X＋2Y2ZC．X＋3Y Z D．3X＋Y Z9．可逆反应aX（g）＋bY（g）cZ（g）在一定温度下的一密闭容器内达到平衡后，t0时改变某一外界条件，化学反应速率（v）－时间（t）图象如右图。

专题34 化学平衡图像（满分42分时间20分钟）姓名：班级：得分：1．在密闭容器中，反应2X（g）+ Y 2（g） 2XY（g）△H<0，达到甲平衡。

在仅改变某一条件后，达到乙平衡，下列分析正确的是A．图I中，甲、乙的平衡常数分别为K1、K2，则K1<K2B．图Ⅱ中，平衡状态甲与乙相比，平衡状态甲的反应物转化率低C．图Ⅱ中，t时间是增大了压强D．图Ⅲ是反应分别在甲、乙条件下达到平衡，说明乙温度高于甲【答案】D考点：考查化学平衡图像分析。

2．如图是关于反应A2(g)+B2(g) 2C(g)+D(g) △H<0的平衡移动图像，影响平衡移动的原因可能是A ．温度、压强不变，充入一些A 2(g)B ．压强不变，降低温度C ．压强、温度不变，充入一些与之不反应的惰性气体D ．升高温度，同时加压 【答案】A【考点定位】考查化学反应速率与化学平衡【名师点晴】该题的难点是压强对平衡状态的影响，特别是“惰性气体”对化学平衡的影响：①恒温、恒容条件：原平衡体系−−−−→−充入惰性气体体系总压强增大→体系中各组分的浓度不变→平衡不移动。

②恒温、恒压条件：原平衡体系−−−−→−充入惰性气体容器容积增大，各反应气体的分压减小→体系中各组分的浓度同倍数减小（等效于减压），平衡向气体体积增大的方向移动。

3．在某容积一定的密闭容器中，有下列的可逆反应：A (g)+B (g)xC (g)，有图Ⅰ所示的反应曲线，试判断对图Ⅱ的说法中正确的是(T 表示温度，P 表示压强，C%表示C 的体积分数)A ．P 3＞P 4，y 轴表示B 的转化率 B ．P 3＜P 4，y 轴表示B 的体积分数C ．P 3＜P 4，y 轴表示混合气体的密度D ．P 3＜P 4，y 轴表示混合气体的平均摩尔质量 【答案】A【考点定位】考查化学平衡图象【名师点晴】本题旨在考查学生对化学平衡图象的理解．解答这类图象题，首先要“译”出其化学含义。

易错专题14水溶液中离子平衡图像聚焦易错点：►易错点一稀释图像►易错点二滴定曲线►易错点三K W 、K sp 的图像►易错点四分布系数图像易错点一稀释图像【易错典例】例1（2023·浙江温州·三模）在一定温度下，冰醋酸稀释过程中溶液的导电能力与pH 的变化如图。

下列有关说法中正确的是A ．a 点3CH COOH 溶液未达到电离平衡状态B ．离子总浓度越大，溶液导电能力越强C ．向a 、b 两点溶液中分别滴入同一NaOH 溶液至中性，溶液中的()3n CH COO -相同D ．b 点后，溶液中加水稀释，所有离子浓度均减小B 【详解】A ．加水稀释过程中，a 点、b 点都达到了电离平衡，故A 错误；B ．导电能力与离子浓度和所带电荷数有关，因此离子总浓度越大，溶液导电能力越强，故B 正确；C ．根据电荷守恒3n(CH COO )n(OH )n(Na )n(H )--+++=+，溶液呈中性，3n(CH COO )n(Na )-+=，a 点醋酸浓度大，向a 、b两点溶液中分别滴入同一NaOH 溶液至中性，a 点消耗的氢氧化钠溶液比b 点消耗的氢氧化钠溶液多，因此溶液中的()3n CH COO -是a 点大于b 点，故C 错误；D ．b 点后，溶液中加水稀释，醋酸根、氢离子浓度减小，氢氧根浓度增大，故D 错误。

【解题必备】稀释图像(pH 与稀释倍数的线性关系)①HY为强酸、HX为弱酸②a、b两点的溶液中：c(X－)＝c(Y－)③水的电离程度：d＞c＞a＝b ①MOH为强碱、ROH为弱碱②c(ROH)＞c(MOH)③水的电离程度：a＞b【变式突破】1．（2023·北京房山·一模）某温度下，将pH和体积均相同的HCl和3CH COOH溶液分别加水稀释，其pH随加水体积的变化如图所示。

下列叙述不正确的是A．稀释前溶液的浓度：()()3HCl CH COOHc c<B．溶液中水的电离程度：b点<c点C．从b点到d点，溶液中()()c H c OH+-⋅逐渐增大D．在d点和e点均存在：()H c c+>(酸根阴离子)C【详解】A．稀释前两溶液的pH值相等，由于醋酸是部分电离，因此溶液的浓度：c(HCl)<c(CH3COOH)，故A正确；B．b点pH值小于c点pH值，说明c点酸性弱，抑制水的电离程度小，水的电离程度大，因此溶液中水的电离程度：b点＜c点，故B正确；C．从b点到d点，由于溶液的温度不变，因此溶液中c(H+)·c(OH-)不变，故C错误；D．在d点和e点均存在电荷守恒即c(H+)=c(酸根阴离子)+c(OH-)，因此存在：c(H+)>c(酸根阴离子)，故D正确。

高(Gao)考化学专题复习：化学平衡图像专题1．对反(Fan)应2A（g）＋2B（g）3C（g）＋D（？），下列图象的描述(Shu)正确的是A. 依(Yi)据图①，若(Ruo)t1时升高温度，则ΔH<0B. 依据图①，若t1时增大压强，则D是固体或液体C. 依据图②，P1>P2D. 依据图②，物质D是固体或液体【答案】B2．下列图示与对应的叙述相符的是A. 图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化B. 图乙表示一定温度下，溴化银在水中的沉淀溶解平衡曲线，其中a点代表的是不饱和溶液，b点代表的是饱和溶液C. 图丙表示25℃时，分别加水稀释体积均为100mL、pH=2的一元酸CH3COOH溶液和HX溶液，则25℃时HX的电离平衡常数大于CH3COOHD. 图丁表示某可逆反应生成物的量随反应时间变化的曲线，由图知t时反应物转化率最大【答案】B3．—定条(Tiao)件下，CO2(g)+3H2(g)CH3OH (g)+H2O(g) △H=－57.3 kJ/mol，往(Wang) 2L 恒容密(Mi)闭容器中充入 1 mol CO2和(He)3 mol H2，在不同催化剂作(Zuo)用下发生反应①、反应②与反应③，相同时间内CO2的转化率随温度变化如下图所示，b点反应达到平衡状态，下列说法正确的是A. a 点 v(正)>v(逆）B. b点反应放热53.7 kJC. 催化剂效果最佳的反应是③D. c点时该反应的平衡常数K=4/3(mol-2.L-2)【答案】A4．如图是可逆反应A+2B2C+3D的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此推断错误的是A. 正反应是放热反应B. A、B一定都是气体C. D一定不是气体D. C可能是气体【答案】B5．下图是恒温下H2(g)+I2(g)2HI(g)+Q(Q>0)的化学反应速率随反应时间变化的示意图，t1时刻改变的外界条件是A. 升高温(Wen)度B. 增大(Da)压强C. 增大反应(Ying)物浓度D. 加入(Ru)催化剂【答(Da)案】C6．汽车尾气净化的主要反应原理为2NO(g)+2CO(g)2CO2(g)+N2(g)。

化学反应速率与化学平衡——图像专题❖一、化学反应速率图像1.浓度（或物质的量）----时间图像2.速率----时间图像3.速率----T/P图像❖二、化学平衡图像1.含量——时间图像2.含量——压强/温度曲线一、化学反应速率图像❖ 1.浓度（或物质的量）----时间图像❖(1)分清反应物和生成物，浓度减小的是反应物，浓度增大的是生成物。

❖(2)浓度（物质的量）变化量之比=计量系数之比❖(3)是否为可逆反应观察下图：❖规律：❖C-t图像：斜率代表反应速率（1）浓度发生突变，改变了反应物的浓度（直接改变浓度或改变体积）：①改变反应物的浓度，只有某些物质的浓度发生改变；②改变体积，所有物质的浓度均发生同等比例的改变（2）浓度不发生突变，改变温度或加催化剂。

（3）根据斜率的改变分析改变的条件❖n-t图像：斜率代表反应速率（1）物质的量发生突变，改变了反应物的浓度；（2）物质的量不发生突变，改变温度或加催化剂或改变体积。

（3）根据斜率的改变分析改变的条件【技巧】1、C-t与n-t图像规律中的不同。

2、找突变点练习1：观察下图，回答：①由第Ⅰ次平衡到第Ⅱ次平衡，平衡移动的方向是________，采取的措施是_______________；②比较第II阶段反应温度（T2）和第III阶段反应速度（T3）的高低：T2 ____T3填(“＞、＝、＜”)判断的理由是____________答案：正反应；从反应体系中移除产物C；> ；此反应为放热反应，降低温度，平衡向正反应方向移动练习2：正反应放热的可逆反应，若反应开始经t1s后达平衡，在t2s 时由于反应条件改变，使平衡破坏，到t3s时又达平衡，如下图所示。

（1）该反应的反应物是______（2）该反应的化学方程式为_________________（3）分析从t2到t3时曲线改变的原因是（）A、增大了X或Y的浓度B、使用了催化剂C、缩小体积，使体系压强增大D、升高了反应温度答案：； D练习3：已知A、B、C都是气态物质。

化学平衡图像题_(含答案)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（化学平衡图像题_(含答案)(word 版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为化学平衡图像题_(含答案)(word版可编辑修改)的全部内容。

化学反应速率化学平衡之图像题一、选择题1.（2012·武汉模拟)如图为某化学反应的速率与时间的关系示意图。

在t1时刻升高温度或者增大压强。

速率的变化都符合的示意图的反应是（）A．4NH3(g）＋5O2（g)4NO(g)＋6H2O（g) ΔH<0B．2SO2（g）＋O2（g)2SO3(g）ΔH〈0C．H2（g）＋I2(g ）2HI（g）ΔH〉0D．C(s）＋H2O（g ）CO（g)＋H2(g) ΔH>02。

可逆反应m A（g)n B(g)＋p C（s) ΔH＝Q，温度和压强的变化对正、逆反应速率的影响分别符合下图中的两个图象，以下叙述正确的是( ）A．m〉n，Q>0 B．m〉n＋p，Q〉0 C．m〉n，Q<0 D．m〈n＋p，Q〈03。

在密闭容器中进行如下反应:H2(g)＋I2(g）2HI（g)，在温度T1和T2时，产物的量与反应时间的关系如下图所示，符合图示的正确判断是( ）A．T1>T2，ΔH>0 B．T1>T2，ΔH〈0 C．T1〈T2，ΔH>0 D．T1<T2，ΔH 〈0第1题图第2题图第3题图第4题图ＸＹ4．(2011·陕西四校联考)在一密闭容器中有如下反应:L(s ）＋a G(g ） b R （g ），温度和压强对该反应的影响如图所示，其中压强p 1〈p 2，由此可判断 ( ）A ．正反应为放热反应B ．化学方程式中的计量数a 〉bC ．G 的转化率随温度升高而减小D ．增大压强，容器内气体质量不变 5.下图是表示外界条件（温度和压强）变化对反应的影响,L(s ）+G （g ）2R(g ），△H ＞0，在图中y 轴是指 （ ）A.平衡混合物中R 的质量分数 B 。

化学平衡图像专题(超详细版)化学平衡是化学反应中一个非常重要的概念，它描述了在封闭系统中，反应物和物之间的动态平衡状态。

在化学平衡状态下，反应物和物的浓度保持不变，尽管反应仍在进行。

为了更好地理解和应用化学平衡原理，我们可以通过图像来直观地展示和解释这一概念。

一、化学平衡图像概述1. 反应物和物浓度随时间变化的曲线图2. 反应速率随时间变化的曲线图3. 平衡常数与温度、压力等条件的关系图二、反应物和物浓度随时间变化的曲线图在化学平衡图像中，反应物和物浓度随时间变化的曲线图是最常见的一种。

这种图像可以清晰地展示出反应物和物在反应过程中的浓度变化趋势，以及它们何时达到平衡状态。

1. 反应物浓度随时间变化的曲线图：在反应初期，反应物浓度较高，随着反应的进行，反应物浓度逐渐降低。

当反应达到平衡状态时，反应物浓度不再变化，形成一条水平直线。

2. 物浓度随时间变化的曲线图：在反应初期，物浓度较低，随着反应的进行，物浓度逐渐升高。

当反应达到平衡状态时，物浓度不再变化，形成一条水平直线。

3. 反应物和物浓度随时间变化的曲线图：将反应物和物浓度随时间变化的曲线图叠加在一起，可以更直观地展示它们之间的浓度关系。

在平衡状态下，两条曲线会相交，形成一个平衡点。

三、反应速率随时间变化的曲线图反应速率随时间变化的曲线图可以展示出反应速率在反应过程中的变化趋势，以及它如何受到反应物浓度、温度、压力等条件的影响。

1. 反应速率随时间变化的曲线图：在反应初期，反应速率较快，随着反应的进行，反应速率逐渐降低。

当反应达到平衡状态时，反应速率不再变化，形成一条水平直线。

2. 反应速率与反应物浓度的关系图：反应速率通常与反应物浓度成正比，即反应物浓度越高，反应速率越快。

当反应物浓度达到一定值时，反应速率达到最大值，不再随反应物浓度变化。

3. 反应速率与温度的关系图：反应速率通常与温度成正比，即温度越高，反应速率越快。

这是因为温度升高，反应物分子运动加快，碰撞频率增加，从而提高反应速率。

高中化学高考总复习---化学平衡图像知识讲解及巩固练习题（含答案解析）【高考展望】图像题是化学反应速率和化学平衡部分的重要题型。

这类题可以全面考查各种条件对化学反应速率和化学平衡的影响,具有很强的灵活性和综合性。

该类题型的特点是：图像是题目的主要组成部分，把所要考查的知识寓于坐标曲线上，简明、直观、形象，易于考查学生的观察能力、类比能力和推理能力。

当某些外界条件改变时,化学反应速率或有关物质的浓度(或物质的量、百分含量、转化率等)就可能发生变化,反映在图像上,相关的曲线就可能出现渐变(曲线是连续的)或突变(出现"断点")。

解答化学平衡图像题必须抓住化学程式及图像的特点。

析图的关键在于对“数”、“形”、“义”、“性”的综合思考，其重点是弄清“四点”（起点、交点、转折点、终点）及各条线段的化学含义，分析曲线的走向，发现图像隐含的条件，找出解题的突破口。

【方法点拨】一、解答化学平衡图像题的一般方法：【高清课堂：ID:363520解答化学平衡图像题的一般方法】化学平衡图像题，一是以时间为自变量的图像；二是以压强或温度为自变量的图像。

从知识载体角度看，其一判断化学平衡特征；其二应用勒夏特列原理分析平衡移动过程；其三逆向思维根据图像判断可逆反应的有关特征；其四综合运用速率与平衡知识进行有关计算。

①确定横、纵坐标的含义。

②分析反应的特征：正反应方向是吸热还是放热、气体体积是增大还是减小或不变、有无固体或纯液体物质参与反应等。

③分清因果，确定始态和终态；必要时可建立中间态以便联系始、终态（等效模型）。

④关注起点、拐点和终点，分清平台和极值点，比较曲线的斜率，把握曲线的变化趋势，抓住“先拐先平数值大”。

⑤控制变量：当图像中有三个变量时，先确定一个量不变，再讨论另外两个量之间的关系。

⑥最后检验结论是否正确。

二、常见化学平衡图像归纳：例：对于反应mA(g)+nB(g)pC(g)+qD(g)，若m+n＞p+q且ΔH＞0。

易错专题13化学平衡图像和计算聚焦易错点：►易错点一化学平衡图像►易错点二化学平衡计算典例精讲易错点一化学平衡图像【易错典例】例1(1)用O 2将HCl 转化为Cl 2，可提高效益，减少污染。

新型RuO 2催化剂对上述HCl 转化为Cl 2的总反应[2HCl(g)＋12O 2H 2O(g)＋Cl 2(g)ΔH ]具有更好的催化活性，①实验测得在一定压强下，总反应的HCl 平衡转化率随温度变化的αHCl ～T 曲线如下图：则总反应的ΔH ________0(填“＞”、“＝”或“＜”)；A、B 两点的平衡常数K (A)与K (B)中较大的是________。

②在上述实验中若压缩体积使压强增大，画出相应αHCl ～T 曲线的示意图，并简要说明理由_________。

③下列措施中，有利于提高αHCl 的有________。

A．增大n (HCl)B．增大n (O 2)C．使用更好的催化剂D．移去H 2O（2）甲醇既是重要的化工原料，又可作为燃料，利用合成气(主要成分为CO、CO 2和H 2)在催化剂作用下合成甲醇，发生的主要反应如下：①CO(g)＋2H 2(g)CH 3OH(g)ΔH 1②CO 2(g)＋3H 2(g)CH 3OH(g)＋H 2O(g)ΔH 2③CO 2(g)＋H 2(g)CO(g)＋H 2O(g)ΔH 3，回答下列问题：①反应①的化学平衡常数K 表达式为________；图中能正确反映平衡常数K 随温度变化关系的曲线为________(填曲线标记字母)，其判断理由是________。

②合成气组成n (H 2)/n (CO＋CO 2)＝2.60时，体系中的CO 平衡转化率(α)与温度和压强的关系如图所示。

α(CO)值随温度升高而_____(填“增大”或“减小”)，其原因是____________；图中的压强由大到小为________，其判断理由是________________。

【答案】(1)①＜K (A)②见下图增大压强，平衡右移，αHCl 增大，相同温度下，HCl 的平衡转化率比之前的大③BD（2）①K ＝a 反应①为放热反应，升高温度使其平衡向逆反应方向移动，平衡常数K 应减小②减小由图可知，压强恒定时，随着温度的升高，α(CO)减小p 3＞p 2＞p 1温度恒定时，反应①为气体分子数减小的反应，加压使平衡向正反应方向移动，α(CO)增大，而反应③为气体分子数不变的反应，加压对其平衡无影响，故增大压强时，有利于α(CO)增大【解析】(1)①结合题中αHCl ～T 图像可知，随着温度升高，αHCl 降低，说明升高温度平衡逆向移动，得出正反应方向为放热反应，即ΔH ＜0；A、B 两点A 点温度低，平衡常数K (A)大。

专题22 平衡图像专练1．二甲醚(CH3OCH3)重整制取H2，具有无毒、无刺激性等优点。

回答下列问题：(1) CH3OCH3和O2发生反应I：CH3OCH3(g)+1/2O2(g)=2CO(g)+3H2(g) △H已知：CH3OCH3(g) CO(g)+H2(g)+CH4(g) △H1CH4 (g)+3/2O2(g)=CO(g)+2H2O (g) △H2H 2(g)+1/2O2(g)=H2O (g) △H3①保持温度和压强不变，分别按不同进料比通入CH3OCH3和O2，发生反应I。

测得平衡时H2的体积百分含量与进料气中n(O2)/n(CH3OCH3)的关系如图所示。

当n(O2)/n(CH3OCH3)＞0.6时，H2的体积百分含量快速降低，其主要原因是____(填标号)。

A．过量的O2起稀释作用B．过量的O2与H2发生副反应生成H2OC ．n(O2)/n(CH3OCH3)＞0.6平衡向逆反应方向移动(2)T℃时，在恒容密闭容器中通入CH3OCH3，发生反应II：CH3OCH3(g)CO(g)+H2(g)+CH4(g)，测得容器内初始压强为41.6 kPa，反应过程中反应速率v(CH3OCH3)时间t与CH3OCH3分压P(CH3OCH3)的关系如图所示。

①t=400 s时，CH3OCH3的转化率为____(保留2位有效数字)；反应速率满足v(CH3OCH3)=kP n(CH3OCH3),k=_____s-1；400 s时v(CH3OCH3)=_____kPa．s-1。

2．中科院大连化学物理研究所的一项最新成果实现了甲烷高效生产乙烯，甲烷在催化作用下脱氢，在气相中经自由基偶联反应生成乙烯，如图所示。

（1）已知相关物质的燃烧热如上表，写出甲烷制备乙烯的热化学方程式_____________。

（2）在400 ℃时，向初始体积1 L的恒压反应器中充入1 molCH4，发生上述反应，测得平衡混合气体中C2H4的体积分数为20.0%。
