互感器二次回路压降的产生及测量和计算、解决办法作者：郑宏郑壮来源：《电子技术与软件工程》2013年第20期摘要计量装置的准确与否，是与国家电网、国民经济健康发展息息相关的，本文介绍PT 二次回路电压降产生原因、电压降测量方法及其工作原理，采取切实有效的措施，才能使得计量装置更加准确。

【关键词】PT二次电压降工作原理计量装置准确与否，是电力系统电费能否正确结算的关键，事关电力发展与社会进步的头等大事。

电力这个特殊商品，产、供、销同时完成，计量装置准确程度，决定了产品价值的高低和再生产的能力。

1 PT二次压降测量工作的重要性认识电能计量准确与否，关系到电力工业生产的经济效益及技术经济指标监督考核工作的正常开展。

因此，合理计费、降低损耗、节约能源，提高劳动生产率，都有赖于电能计量准确度的提高。

电能计量装置（尤其是电网关口电能计量装置）的计量准确性，是涉及电业单位经济效益的重要环节，随着电网对经济效益更趋重视以及分时电量考核的实施，对电能计量的准确性提出了更高的要求。

由电压互感器二次侧到电能表端子之间二次回路线路的电压降（简称为PT二次电压降），将导致电压量测量产生偏差。

PT二次压降问题是电力发、输、变、配企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差。

作为导致电能计量装置综合误差三个重要组成部分之一的PT二次回路电压降问题应引起各发电、供电单位的足够重视。

由数据计算和实践验证得出：PT二次回路电压降过大，是导致电能计量误差增大的关键所在，不解决电压降过大的问题就根本无法实现准确计量。

据不完全调查和实际现场测量结果显示，目前PT二次回路压降是一个“老、大、难”问题，“老”在有了电能计量装置就有了这个问题，可自今仍没有解决；“大”在超差的比例大和误差大，有一半以上的电能计量装置超差，有的超过允许值的几倍甚至几十倍；“难”在改造难，有的PT二次回路把导线截面积增加到16mm2仍没有达到要求。

HGQYF-C（有线）二次压降及负荷测试仪第一章二次压降及负荷测试仪简介电能计量装置存在的误差为电能计量综合误差，是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成，可以用以下式子表示：ε=εw＋εTA＋εTV＋εr式中εw—电能表误差%εTA—电流互感器合成误差%εTV—电压互感器合成误差%εr—电压互感器二次导线压降引起的计量误差%在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。

电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。

电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。

《电能计量装置技术管理规程》DL／T448－2000的规定，电压互感器二次回路压降，对于I类计量装置，应不大于额定二次电压的0．2％（注：三相三线电路压降的允许值为0．2 V；三相四线电路压降允许值为0.2/V）;其它计量装置，应不大于额定二次电压的0．5％（注：三相三线电路压降的允许值为0．5 V；三相四线电路压降允许值为0．5／V）。

对运行中的电压互感器二次回路压降需进行周期测试，以便算出由此引起的电能计量误差，这对于进行技术改进，减小电能计量综合误差，降低计费损失有着重要意义电压互感器二次回路压降测量方法通常有间接测量法和直接测量法两种（无线测量属于间接测量法），由于间接测量法准确度不太高，不能满足测量要求，一般不采用此种方法，而直接测量法（校验仪测量法）采用测差原理，准确度高，测量可靠，因此在实际测量中大量采用。

GDPT-2000C PT二次压降及负荷测试仪一、产品简介发电厂与变电站的高压电能计量装置，以及大量用户的电能计量装置，关系到发电、送电、供电及用户多方的利益。

为保证计量准确，必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。

我公司的二次压降及负荷测试仪是以高端测试技术，大规模电子线路设计以及符合国家相关规程研制出来的。

它解决了二次压降及二次负荷工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。

二、特点1、二次压降及负荷测试仪同时具有电压互感器二次回路压降测试、互感器二次负荷功能于一身，方便现场开展计量装置现场检定工作。

2、内部具有大功率的锂电池作为仪器工作电源，纯净的电源带来更稳定、更精确的测量数据，同时方便开展现场检定工作。

3、采用640×480彩色液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。

4、采用精准的软件算法，测量数据的准确性进一步提高。

5、具有智能判断外接线状况，提示接线错误、变比、极性错误等。

6、自动对测试数据进行化整，并判断是否超差。

7、直接出具现场检定结论，合格或不合格。

8、大规模存贮器可存储现场测试数据多达300条。

9、采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。

三、主要性能技术指标1 、整机通用技术指标①整机准确度：2级基本误差：∆X=± K（X×2%＋Y×2%±DX）∆Y=± K（X×2%+Y×2%±DY）式中：ΔX——同相分量基本误差允许值；ΔY——正交分量基本误差允许值；K——仪器常数，K=1；X——同相测量盘示值的绝对值；Y——正交测量盘示值的绝对值；DX，DY——测量盘最小分度值或量化值；②工作电压、工作电流、百分表准确度：1.5级③工作电压范围：5V～120V⑤ΔV测量范围：0.01V～200V（压降）0.1mV～200V(PT或阻抗)⑥钳表电流测量范围：10 mA～6A⑦频率测差范围：40 Hz～60 Hz 分辨率：0.1 Hz2、二次压降测试①测量范围：f：0.000%～200.0%δ：0.00′～999.9′②工作电压范围：45V～120V3、二次负荷测试①阻抗测量范围：0.0000Ω～100.0Ω0.00VA～1000VA(5A)②导纳测量范围：0.000mS～100.0mS0.00VA～1000VA(100V)③工作电压范围：45V～120V四、操作指南面板简介,如下图：五、主界面介绍主界面的显示如下图：1、二次压降：点击此图标将进入电压互感器二次回路压降测量功能，其中包括三相三线、三相四线以及单相压降测试功能。

电压互感器二次回路压降测试施工方案一、设备和工具准备1、检查测试设备1.1、电压互感器检查：确保电压互感器表面无损伤、裂纹或渗漏。

验证互感器的型号和额定参数是否符合测试要求。

检查连接端子，确保其紧固可靠，无松动。

1.2、测试仪器检查：检查数字电压表、示波器等测试仪器的工作状态。

校准测试仪器，确保准确度符合要求。

确保测试仪器的电源充足，并连接好地线。

2、校准测试设备2.1、校准流程：使用标准电压源对测试仪器进行校准。

确认校准结果在可接受的误差范围内。

2.2、校准频率：根据电压互感器的额定频率，调整测试仪器的校准频率。

2.3、记录校准信息：记录每个测试仪器的校准日期、校准者和校准结果。

3、确保所有工具和设备符合安全标准3.1、工具检查：检查使用的工具，确保其外观完好，无断裂或损坏。

选择符合电气工作要求的绝缘工具。

3.2、防护设备：提供适当的个人防护装备，包括绝缘手套、护目镜和防护服。

确保操作人员了解正确使用个人防护设备的方法。

3.3、安全设备：检查火灾灭火器材和急救箱的有效性。

确保在施工现场设置明显的紧急退出通道。

3.4、绝缘材料：准备符合电气安全标准的绝缘材料，用于在测试期间保护操作人员和设备。

二、施工前准备1、断开电源：在开始任何施工步骤之前，确保将待测试的电压互感器断开电源。

这可以通过关闭相关断路器或隔离开关来实现。

2、安全隔离互感器：在电压互感器上设置有效的安全隔离措施，例如锁定开关，以防止意外通电。

确保所有相关人员明白互感器处于隔离状态。

3、工作区域清理：清理工作区域，确保没有杂物或其他可能影响施工安全的障碍物。

确保工作区域干燥，以防电气设备的潮湿。

4、准备工作许可证：获取必要的工作许可证，确保在测试期间没有人员进入工作区域，以降低意外风险。

5、通知相关人员：通知现场所有相关人员关于测试即将开始的信息，确保他们了解施工活动并采取适当的安全措施。

6、互感器技术资料准备：收集并准备电压互感器的技术资料，包括额定参数、连接方式和技术规格。

无线二次压降二次负荷测试仪用户手册（）目录1概述 (1)2功能介绍 (1)3性能指标 (2)利用条件 (2)二次压降测试技术指标 (2)二次负荷测试技术指标 (2)4面板 (3)5开机 (5)开机 (5)状态栏 (5)输入方式 (5)6操作 (7)综合测试 (7)主菜单 (7)测试参数设置 (8)二次压降有线测量 (9)二次压降无线同步测量 (12)二次压降无线独立测量 (18)二次压降电缆同步测量 (20)6.8 PT二次负荷测量 (22)CT二次负荷测量 (24)数据存储与治理 (26)系统设置 (30)7复位 (31)8升级 (31)9常见问题及解决方法 (32)10产品保证 (33)11产品配置 (33)一、概述二次压降及负荷测试仪是我公司依照连年生产无线二次压降体会最新改良的产品，它采纳ISM公用频段无线通信技术，把采样同步信号和数据通信信号集成在一个ISM无线通信模块当中，完全解决了利用GPS做为同步采样信号时受天气、高楼等复杂环境而难以定位的缺点。

用光电隔离的一般通信线缆替代了光纤通信，解决了光缆易折断、本钱高等缺点。

无线二次压降测量采纳主机和辅机两部份组成，由主机发射同步信号自动完成二次压降的测量，不需要在电能表侧和PT端之间拉设临时电缆，从测试原理上杜绝了因拉设电缆可能引发的电网事故，既保证了电能计量的准确性，又不阻碍电网的平平稳固运行，解决了应用传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。

当现场无法利用无线电信号时，可在主从机之间拉设临时电缆进行二次压降测试，由于拉设电缆采纳了光电隔离技术，而且传输的是同步信号和通信信号，主从机之间无强电联系，因此采纳此方式和无线方式测量二次压降一样具有很高的平安性；利用电缆同步测量具有更高的准确度。

二、功能介绍1.高分辨率高亮度TFT真彩色液晶显示清楚敞亮；2.采纳了与WINDOWS相似的图形化操作界面，全汉字显示，提供友好人机交互界面；3.智能帮忙系统，随时向用户提供操作方式；4.内置标准汉字库，采纳了和电话相同的汉字输入方式，并带联想输入，使现场汉字输入时和利用ＰＣ机输入一样简单；5.采用ISM无线通信进行同步采样和数据传输；6.采纳无线作为主辅机通信方式，幸免了载波通信方式对二次测量回路的污染，阻碍电能计量准确性。

YJC-2000全自动二次压降测试仪使用说明书上海菲柯特电气科技有限公司尊敬的顾客感谢您购买本公司YJC-2000二次压降测试仪,在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本装置。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全◆产品保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全忠告请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

请勿擅自打开仪器，否则将不能得到包修等到各种服务，出现任何问题请先电话联系售后服务部。

防止火灾和人身伤害使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。

产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。

注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。

请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。

使用适当的保险管。

只可使用符合本产品规定类型和额定值的保险管。

避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。

电压互感器二次回路压降测试作业指导书目录1.概述………………………………………………………….（）2.应用范围…………………………………………………….（）3.引用标准、规程、规范…………………………………….（）4.使用仪器、仪表及准确度等级……………………….（）5.试验条件…………………………………………………….（）6.试验项目……………………………………………………（）7.试验方法……………………………………………………（）8.试验结果的处理…………………………………………….（）9.安全技术措施……………………………………………….（）附录A.试验记录格式……………………………………….（）1 概述本作业指导书针对的测试对象是发电厂和变电站计量用电压互感器二次回路导线所引起的电压降。

试验目的是检验用于电能计量中电压互感器二次回路压降的误差。

电能计量装置综合误是由电流互感器的误差、电压互感器的误差、电能表的误差及电压互感器二次导线压所引起计量综合误差所组成。

因此电能计量综合误差的计算与修正，需要准确地检测出电压互感器二次回路压降的误差。

现行规程规定压降的检测周期为2年。

2．应用范围本作业指导书适用于对新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置电压互感器二次回路压降的测试工作。

3.引用标准、规程、规范（1）DL/T448-2000 《电能计量装置技术管理规程》（2）JJG169-1993 《互感器校验仪检定规程》（3）JJG1027-1991 《测量误差及数据处理》（4）国家电网安监字［2005］83号《国家电网公司电力安全工作规程》4．使用仪器、仪表及准确度等级表1电压互感器二次回路压降测试用标准仪器5.试验条件5.1压降测试仪：5.1.1等级不应低于2级；基本误差应包含测试引线所带来的附加误差。

5.1.2压降测试仪的分辨率应不低于：f：0.01％，δ：0.01（′）5.1.3压降测试仪的工作回路（接地的除外）对金属面板及金属外壳之间的绝缘电阻不应低于20MΩ，工作时不接地的回路（包括交流电源插座）对金属外壳应能承受有效值为1.5kV的50Hz正弦波电压1min耐压试验。

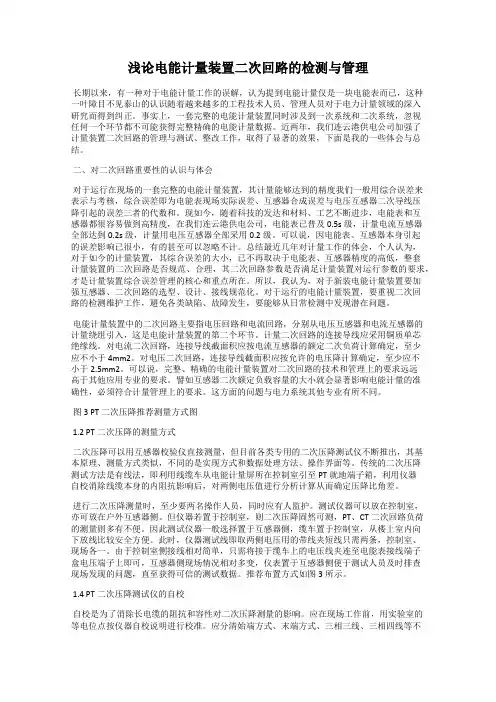

浅论电能计量装置二次回路的检测与管理长期以来，有一种对于电能计量工作的误解，认为提到电能计量仅是一块电能表而已，这种一叶障目不见泰山的认识随着越来越多的工程技术人员、管理人员对于电力计量领域的深入研究而得到纠正。

事实上，一套完整的电能计量装置同时涉及到一次系统和二次系统，忽视任何一个环节都不可能获得完整精确的电能计量数据。

近两年，我们连云港供电公司加强了计量装置二次回路的管理与测试、整改工作，取得了显著的效果，下面是我的一些体会与总结。

二、对二次回路重要性的认识与体会对于运行在现场的一套完整的电能计量装置，其计量能够达到的精度我们一般用综合误差来表示与考核，综合误差即为电能表现场实际误差、互感器合成误差与电压互感器二次导线压降引起的误差三者的代数和。

现如今，随着科技的发达和材料、工艺不断进步，电能表和互感器都很容易做到高精度，在我们连云港供电公司，电能表已普及0.5s级，计量电流互感器全部达到0.2s级，计量用电压互感器全部采用0.2级。

可以说，因电能表、互感器本身引起的误差影响已很小，有的甚至可以忽略不计。

总结最近几年对计量工作的体会，个人认为，对于如今的计量装置，其综合误差的大小，已不再取决于电能表、互感器精度的高低，整套计量装置的二次回路是否规范、合理，其二次回路参数是否满足计量装置对运行参数的要求，才是计量装置综合误差管理的核心和重点所在。

所以，我认为，对于新装电能计量装置要加强互感器、二次回路的选型、设计、接线规范化。

对于运行的电能计量装置，要重视二次回路的检测维护工作，避免各类缺陷、故障发生，要能够从日常检测中发现潜在问题。

电能计量装置中的二次回路主要指电压回路和电流回路，分别从电压互感器和电流互感器的计量绕组引入，这是电能计量装置的第二个环节。

计量二次回路的连接导线应采用铜质单芯绝缘线。

对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4mm2。

对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2.5mm2。

块进行精确对时，保证测试结果的精确性，再结合大功率无线数传电台进行远程无线通讯，从而完成比差和角差的精密测量。

它可以完全取代原有的普通二次压降/负荷测试仪的所有功能，并且采用无线测试的方式，可完成三相三线、三相四线不同方式互感器的二次压降的测试，大大提高了安全性和可靠性，减少了PT二次短路的几率，而且精度也能达到有线测试的水平。

功能特点1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量，不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线，这样可避免由于线路过长引起的不必要的短路故障，而这正是电压互感器最应避免的；而且有时这条电压测试线需要穿越公路，如无人看守来往车辆会将线轧坏，无线二次压降测试仪有效的避免了这样的情况。

自动计算三相的比差、角差、综合误差。

2、采用高精度GPS授时模块进行同步测试，授时精度可达0.5uS,能有效保证角差的测量精度。

3、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。

4、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。

5、当处于卫星信号屏蔽区域时，可采用专用的同步电缆测试方式，这种方式精度同样有保证，而且安全可靠，与其他厂家的光纤方式相比，光纤同步线非常脆弱，极易损坏，而我公司配备的专用电缆坚固耐用、韧性好，增加了可靠性。

6、具备谐波测试功能，可随时监测被测用户的谐波污染情况。

7、具备波形显示和矢量分析功能，能有效的检测被测计量装置的接线情况，防止错接线带来的计量误差。

8、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。

9、电池剩余电量百分数指示功能，绝非简单的亏电报警。

10、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

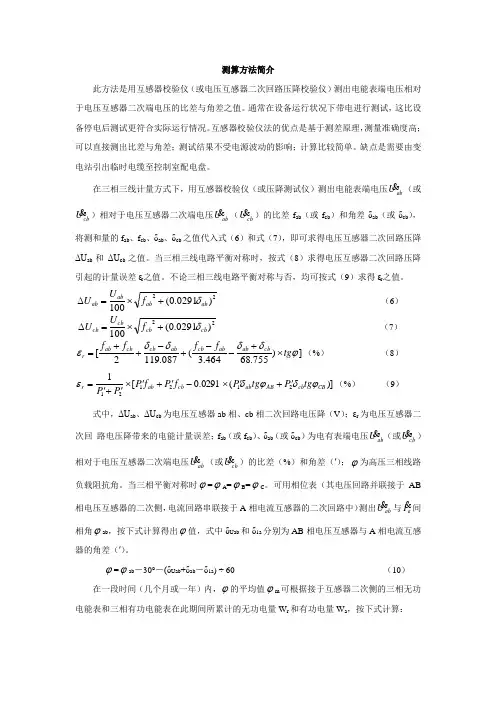

测算方法简介此方法是用互感器校验仪（或电压互感器二次回路压降校验仪）测出电能表端电压相对于电压互感器二次端电压的比差与角差之值。

通常在设备运行状况下带电进行测试，这比设备停电后测试更符合实际运行情况。

互感器校验仪法的优点是基于测差原理，测量准确度高；可以直接测出比差与角差；测试结果不受电源波动的影响；计算比较简单。

缺点是需要由变电站引出临时电缆至控制室配电盘。

在三相三线计量方式下，用互感器校验仪（或压降测试仪）测出电能表端电压abU ' （或cb U ' ）相对于电压互感器二次端电压ab U （cbU ）的比差f ab （或f cb ）和角差δab （或δcb ），将测和量的f ab 、f cb 、δab 、δcb 之值代入式（6）和式（7），即可求得电压互感器二次回路压降ΔU ab 和ΔU cb 之值。

当三相三线电路平衡对称时，按式（8）求得电压互感器二次回路压降引起的计量误差εr 之值。

不论三相三线电路平衡对称与否，均可按式（9）求得εr 之值。

22)0291.0(100ab ab ab ab f U U δ+⨯=∆ （6） 22)0291.0(100cb cb cb cb f U U δ+⨯=∆ （7） ])755.68464.3(087.1192[ϕδδδδεtg f f f f cb ab ab cb ab cb cb ab r ⨯+--+-++=（%） （8） )](0291.0[1212121CB cb AB ab cb ab r tg P tg P f P f P P P ϕδϕδε'+'⨯-'+'⨯'+'=（%） （9） 式中，ΔU ab 、ΔU cb 为电压互感器ab 相、cb 相二次回路电压降（V ）；εr 为电压互感器二次回 路电压降带来的电能计量误差；f ab （或f cb ）、δab （或δcb ）为电有表端电压ab U ' （或cbU ' ）相对于电压互感器二次端电压ab U （或cbU ）的比差（%）和角差（′）；ϕ为高压三相线路负载阻抗角。

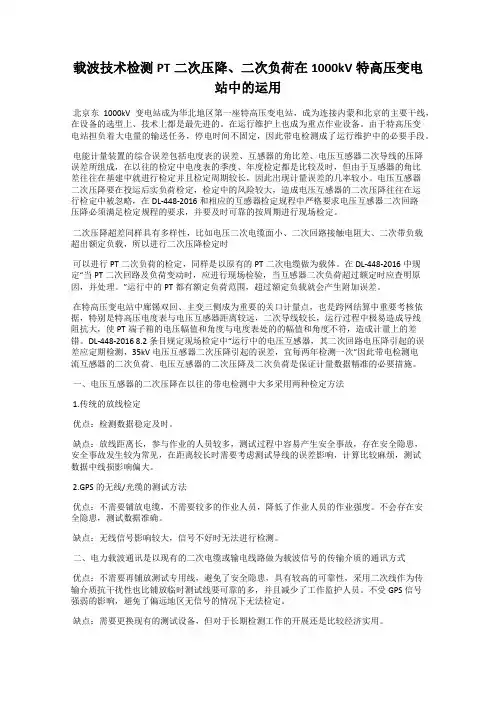

载波技术检测PT二次压降、二次负荷在1000kV特高压变电站中的运用北京东1000kV变电站成为华北地区第一座特高压变电站，成为连接内蒙和北京的主要干线，在设备的选型上、技术上都是最先进的。

在运行维护上也成为重点作业设备。

由于特高压变电站担负着大电量的输送任务，停电时间不固定，因此带电检测成了运行维护中的必要手段。

电能计量装置的综合误差包括电度表的误差、互感器的角比差、电压互感器二次导线的压降误差所组成，在以往的检定中电度表的季度、年度检定都是比较及时，但由于互感器的角比差往往在基建中就进行检定并且检定周期较长，因此出现计量误差的几率较小。

电压互感器二次压降要在投运后实负荷检定，检定中的风险较大，造成电压互感器的二次压降往往在运行检定中被忽略，在DL-448-2016和相应的互感器检定规程中严格要求电压互感器二次回路压降必须满足检定规程的要求，并要及时可靠的按周期进行现场检定。

二次压降超差同样具有多样性，比如电压二次电缆面小、二次回路接触电阻大、二次带负载超出额定负载，所以进行二次压降检定时可以进行PT二次负荷的检定，同样是以原有的PT二次电缆做为载体。

在DL-448-2016中规定“当PT二次回路及负荷变动时，应进行现场检验，当互感器二次负荷超过额定时应查明原因，并处理。

”运行中的PT都有额定负荷范围，超过额定负载就会产生附加误差。

在特高压变电站中廊锡双回、主变三侧成为重要的关口计量点，也是跨网结算中重要考核依据，特别是特高压电度表与电压互感器距离较远，二次导线较长，运行过程中极易造成导线阻抗大，使PT端子箱的电压幅值和角度与电度表处的的幅值和角度不符，造成计量上的差错。
